Поделки своими руками для автолюбителей
Самоделка для установки резьбовых заклепок
Резьбовая заклепка устанавливается в предварительно рассверленное отверстие по принципу обычных вытяжных заклепок. Нетрудно догадаться, что в резьбовых заклепках присутствует
внутренняя резьба, соответственно в неё можно закрутить болт или винт. Короче говоря, такие заклепки очень нужны.
Для установки резьбовых заклепок существует специальный инструмент. Но для разовой установки покупать спецзаклепочник не стоит, поскольку можно сделать самому.
Я попробовал несколько вариантов для заклепок М6, расскажу о них. Начну с конца.
Итак, нужно купить (найти):
— Подшипник упорный (маркируется 8100), его параметры: D=24, d=10, h=9
— Болт М6х40 (минимум М6х35) с внутренним шестигранником. Желательно повышенной прочности!
— Шайба М6 увеличенная * 2 шт
— Втулка в подшипник (самодельная)
— гайка с прессшайбой М8
— наждачная бумага
набор деталей для заклепочника
втулку сделал из кубика лего (просверлив его сверлом на 6
Гайку нужно немного шлифануть до плоского состояния
На одну из шайб нужно наклеить наждачную бумагу (с двух сторон)
рожковым ключом держим гайку, и закручиваем болт
заклепка начинает деформироваться
готово, заклепка полностью вытянулась
выкручиваем болт, снимаем заклепку
далее ряд фоток, сравнение до и после:
На этих фотографиях хорошо видно, что шляпка заклепки становится немного матовой. Это происходит из-за наждачной бумаги. Без нее устройство не работает, поскольку заклепка начинает прокручиваться вместе с болтом. Я наклеивал ЕМНИП 120 шероховатости.
Если у вас нет желания заморачиваться со шлифованием гайки и наклеиванием наждачки, то есть вариант с использованием просто одной гайки М10. Выглядит это так:
Альтернативный вариант заклепочника с использованием гайки с прессшайбой М10
Несмотря на относительно большую гайку, она не болтается, поскольку в нее четко помещается заклепка, попадая в ложбинку. Шляпка заклепки надежно фиксируется в этой гайке, но при этом деформируется, фото для сравнения:
первый вариант (с гайкой М8) и альтернативный (с гайкой М10)
в принципе оба варианта вполне годные
Ну и еще покажу третий вариант, который я попробовал:
Болт М6, пара шайб, подшипник со втулкой и гайка (я пробовал увеличенную)
В данном исполнении нужно наоборот держать болт, а крутить уже гайку
Шляпка заклепки, в отличии от предыдущих вариантов, не страдает совсем.
В данном варианте тяжело приходится болту. Желательно иметь болт высокой прочности и резьбы должно быть минимум 50 мм. В моем случае болт сломался на третьей заклепке:
Если вы сможете найти качественный болт, то третий вариант, с эстетической точки зрения, будет лучшим. Зато по удобству монтажа 1 или 2 вариант приспособы, гораздо предпочтительнее, поскольку можно использовать шуруповерт.
Резьбовой заклёпочник за 100 рублей своими руками — просто, удобно, функционально
Возникла необходимость поставить в отверстие на лонжероне моего автомобиля резьбовую заклёпку.
Увидев невообразимые цифры стоимости готовых резьбовых заклёпочников ≈ 2000руб было принято единственное решение собирать приспособление самостоятельно.
Есть варианты по переделке обычных ручных заклёпочников в резьбовые, но мне этот вариант не очень понравился.
Обобщив опыт ранее построенных подобных устройств, и дополнив конструкцию некоторыми рац.предложениями от себя, выкладываю итог.
Приспособление мало подходит для каждодневного и профессионального использования, но для разовых использований — самое то!
Принцип действия — вытягивание заклёпки внутренним винтом при выкручивании наружного болта относительно упорной гайки.
Ну и уж если мы все находимся на автомобильном сайте — постарался максимально использовать автомобильные компоненты.
1 — рабочий винт (5руб) — сменные винты, по диаметру резьбовой заклёпки. Приобрел резьбой М5, М6 и М8, класс прочности 8.8. В итоговом виде длина рабочего винта = 70мм.
2 — корпус (50руб) (что-то типа того. Это основная часть заклёпочника. Многие берут обычные болты и сверлят насквозь в нём отверстие Ø8. Есть более простое решение — топливный болт КАМАЗ 870022 М14. В нём уже почти всё сделано, нужно лишь досверлить отверстие в головке болта
3 — упорная гайка (20руб). Использовать «сырые» гайки из магазинов типа Леруа не стал, подобрал нормальную калёную колёсную гайку PE AUTOMOTIVE 01710900A М14 от грузовиков.
4 — опорный подшипник. Необходим для того, чтобы исключить стягивание «винтом» резьбовой заклёпки. Идеально подошел копеечный подшипник с площадки AliExpress (ищется по словам thrust bearing). Внешний диаметр идеально подошел под гайку, внутренний — под резьбу М14 топливного болта. Изначально использовал опорные подшипники передник стоек, но с ними конструкция получалась намного габаритнее.
5 — переходник(25руб). Вот тут как ни старался, не искал именно автомобильный компонент, но так и не придумал более элегантного решения чем использовать Переходник внутренняя-наружная резьба, 1/2″х3/8″. Внешний диаметр так же совпал с диаметром подшипника. Для экономии общей длины инструмента (около 10мм), я срезал часть с наружной резьбой.
6 — шайба, ставится в соответствии с размером резьбы рабочего винта. Нужно для центровки снизу рабочего винта в теле корпуса, чтобы заклёпка вытягивалась без перекоса.
Приспособление для установки резьбовых заклёпок
Все мы знаем какая великая вещь резьбовые заклепки.
В некоторых случаях им нет альтернативы.
До одного определенного времени я как либо обходился без них. Но в один прекрасный день ко мне приехал один замечательный автомобиль, на который нужно было установить защиту окон. Вот такую:
Разбирать половину салона, чтобы подсунуть изнутри обычные гайки — не вариант. В автомобиле установлено много девайсов, таких как багажный органайзер, автономка, которые затрудняли разборку салона. Некоторые кузовные части авто алюминиевые. И тут я понял, что пора осваивать.
В интернете все пишут, что заклепки ставятся с помощью болта и гайки. В заклепку закручивается болт, на котором накручена гайка. Потом болт держат ключем, а гайку скручивают, тем самым расклепывая заклепку.
Я вам скажу так, что с М4 может быть это и прокатит, но нужные мне заклепки М6 не всегда получалось так поставить. А если и получалось, то болт был непригоден для следующих клёпок.
Тогда я начал колхозить, и в итоге получилась хоть и не презентабильная на вид приспособа, но очень функциональная, и с её помощью я поставил уже не один десяток клёпок.
Основа — это болт М6, прочность 8.8
Вот так выглядит в сборе, с установленной клепкой
Основные детали:
Болт М6. Кусок болта М12. Точнее болта небыло, шпильки. С одной стороны приварена гайка, превращающая её в болт. Шпилька просверлена насквозь D=6.5мм.
Потом идёт гайка от стремянки УАЗ. Крепкая. Далее — опорный подшипничек, размеры не принципиальны. Далее — шайба с штуцером от тормозной трубки. Тоже не принципиально. Что было, то и поставил.
Принцип работы думаю понятен. Сверлим отверстие, под М6 клепку кажется 9мм. Вставляем приспособу. Одним ключем удерживаем гайку 1, при этом вторым ключем откручиваем гайку 2.
Как усилие возросло, значит расклепка окончена. Крутим всё назад до ослабления, выкручиваем болт М6, и ставим следующую.
Инструмент для резьбовых заклепок и технология установки крепежного изделия
Резьбовые заклёпки применяются, когда требуется надёжно соединить различные детали. Особенно часто такая необходимость возникает при монтаже изделий, которые в процессе работы будут подвергаться значительным вибрационным нагрузкам.
О том, как установить резьбовые заклепки, а также о применяемом для выполнении такой операции инструменте будет подробно рассказано ниже.
Принцип работы
Принцип работы резьбовых заклепок заключается в том, что после установки такого запорного элемента создаётся резьба. В которую потом вкручивают винт или болт.
Установка резьбовых заклёпок выполняется очень быстро и качественно, но только при использовании специального инструмента. Такие приспособления можно приобрести по разной цене.
Если возникает необходимость в использовании такого вида крепежа, то каждый мастер может легко подобрать для себя наиболее подходящий тип заклёпочника.
На видео показан принцип работы резбовой заклепки:
Инструмент
Инструменты для резьбовых заклепок могут работать за счёт мускульной силы человека, а также приводится в движение электричеством или сжатым воздухом.
Также, встречаются в продаже насадки на шуруповерт для резбовых заклепок. С помощью которых можно установить крепёжные элементы, используя имеющийся в наличии электроинструмент.
Ручной
Ручные заклёпщики самые дешёвые, но и производительность таких изделий не слишком высока. К такой категории инструментов относятся следующие модели.
1. Gesipa Firefly. Относительно недорогой и очень надёжный механический клепальник, который позволяет работать с расходным материалом, изготовленным из различных металлов.
Инструмент идеально подходит для установки заклёпок в труднодоступных местах, ведь масса изделия составляет всего 900 г. В комплекте с Gesipa Firefly реализуется набор насадок, с помощью которых можно работать с заклёпками размеров от М3 до М6.
2. AirPro HN-911. Несмотря на высокую стоимость, эта модель заклёпника обладает рядом преимуществ, поэтому наиболее часто ей отдают предпочтение профессионалы, работающие с металлами.
Среди достоинств AirPro HN-911 можно назвать эргономичные ручки, наличие регулировки рабочего хода, лёгкий литой корпус из алюминия.
Также с помощью этой модели заклёпщика можно установить крепежные элементы большого диаметра. Благодаря входящим в комплект инструмента насадкам можно работать с заклёпками размеров М4 – М10.
3. Bralo TR-212. Мощный инструмент для установки резьбовых заклёпок.
Длина заклёпочника составляет 530 мм, поэтому при приложении силы к ручкам создаётся достаточное усилие для монтажа расходного материала большого размера. Диапазон применяемых размеров при проведении работ с применением Bralo TR-212 составляет от М8 до М12.
Ручной заклепочник этой модели оснащается противоскользящими ручками, что позволяет комфортно работать даже при установке больших резьбовых стержней.
Хорошо подходит инструмент и для работ, где необходимо часто менять диаметр используемого расходного материала. Конструкция Bralo TR-212 имеет удобный механизм, с помощью которого можно быстро сменить используемую оснастку.
Модели с аккумулятором
Значительно увеличить производительность работ по установке резьбовых заклёпок можно использованием специального электроинструмента. Учитывая факт, что мастеру приходится перемещаться на значительное расстояние при установке такого типа крепления, то популярность получили модели, оснащённые аккумуляторной батареей.
Среди портативных электрических заклёпщиков наибольшей популярностью у покупателей пользуются следующие модели.
1. Gesipa Firebirg. Эта модель аккумуляторного заклёпочника изготавливается в Германии, поэтому качество изделия находится на высочайшем уровне. Несмотря на полную массу 2 кг, устройство позволяет работать одной рукой.
К основным качествам этой модели можно также отнести хорошую балансировку и удобную рукоятку, поэтому можно легко удерживать инструмент при работе в труднодоступных местах.
Долговечность использование Gesipa Firebirg достигается за счёт наличия электронного управления и систем защиты от перегрева и чрезмерных нагрузок.
Инструмент этой модели позволяет работать с заклёпками из различных металлов, диаметр которых находится в диапазоне от 2,4 до 6,3 мм.
2. Scell-it E-480NB. Эта модель беспроводного заклёпочника позволяет выполнять большой объём работ как внутри помещения, так и за его пределами. Отсутствие необходимости подключаться к сети 220 вольт делает работу по установке резьбовых заклёпок максимально оперативной.
Весит инструмент менее полутора килограммов, поэтому можно работать одной рукой, при выполнении сложных операций. Среди полезных опций Scell-it E-480NB – LED-подстветка, с помощью которой удаётся подсветить отверстия для обеспечения более точной установки крепёжного элемента.
Устройство позволяет работать с заклёпками, изготовленными из стали или алюминия. При использовании алюминиевых деталей максимальный диаметр заклёпок может составлять 8 мм, при работе со стальными – 6 мм.
3. Absolut SK 6000. Эта модель заклёпочника идеально подходит для работ, где необходима мобильность.
Отсутствие необходимости подключения к электрической сети или к баллону со сжатым газом, позволяет легко выполнять кровельные работы или ставить заклёпки при монтаже систем вентиляции.
Время зарядки аккумулятора, ёмкость которого составляет 1,4 Ач, составляет всего 30 минут, поэтому даже при выполнении большого объёма работ задержки будут минимальными. С помощью Absolut SK 6000 можно устанавливать стальные заклёпки диаметром 4 – 6 мм, а также алюминиевые изделия размером 4 – 8 мм.
Главным недостатком заклёпочников работающих от аккумуляторной батареи, является необходимость периодически делать перерыв для подзарядки батареи. Если требуется выполнить большой объём работы, то потребуется приобрести 2 инструмента, которые будут использоваться поочерёдно.
Заклёпочники работающие на сжатом воздухе полностью лишены этого недостатка, поэтому если изделие необходимо для профессиональной деятельности, то лучше купить пневмозаклепочник.
Пневмозаклепочники
1. Airpro SA8907. Пневмо-гидравлический заклёпочник производства Тайвань. Обладает высоким тяговым усилием и отличными эргономическими качествами.
Вес изделия составляет всего 1,55 кг, поэтому даже при необходимости работать одной рукой эта модель позволит выполнять заклёпочные операции с минимальными усилиями.
Инструмент позволяет работать со стальными и алюминиевыми заклёпками. Диаметр которых не превышает 10 мм.
2. VVG VNG 703. Немецкий заклёпочник, который обладает повышенной производительностью и отличными эксплуатационными качествами.
Инструмент имеет высокое тяговое усилие, но благодаря возможности регулировать этот параметр, удаётся устанавливать даже небольшие алюминиевые заклёпки без деформации.
С помощью VVG VNG 703 производится монтаж расходных изделий, как из обычной стали, так и из нержавеющей. Максимальный диаметр заклёпки вне зависимости от применяемого металла составляет 8 мм.
Все представленные выше инструменты существенно отличаются по цене, поэтому следует тщательно рассчитать сумму, которая понадобится для приобретения заклёпочника.
Подборка видео
На этом видео показан простой способ переделки рычажного заклепочника под резьбовой инструмент:
Смотрите видео-обзор насадки на шуруповерт (адаптер) для установки резьбовых заклёпок AIRPRO SENR-H10F:
Технология установки резьбовых заклепок:
Установка крепежного изделия
Установка резьбовой заклёпки практически не отличается от использования обычных заклепок. Вся работа выполняется в несколько этапов:
Если предстоит выполнить большое количество установочных операций, то для увеличения производительности, рекомендуется сначала сделать необходимое количество отверстий. А затем уже приступать к установке крепёжных деталей.
резьбовой заклёпочник — самодельный
Ничего нового я не изобрёл, но есть опыт которым хотелось бы поделиться.
.
Началось всё с того, что мне потребовалось установить резьбовые заклёпки для крепления бампера.

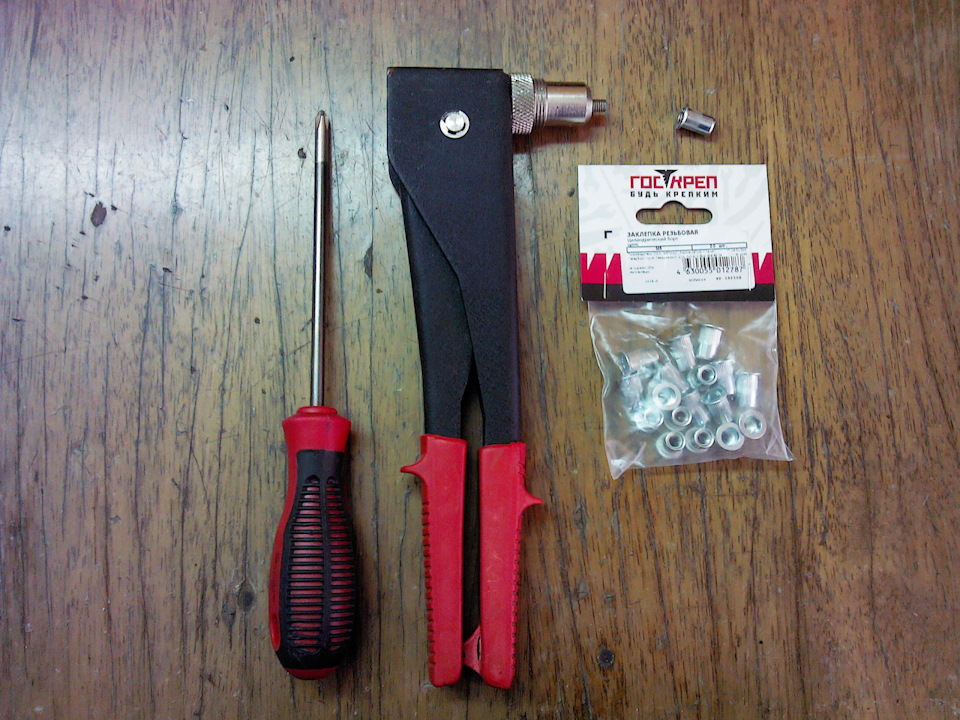

Хотел было купить готовый резьбовой заклёпочник, но тут я вспомнил что у меня есть уставший от жизни обыкновенный заклёпочник.
Решено было его переделать под заклёпки 6 мм.

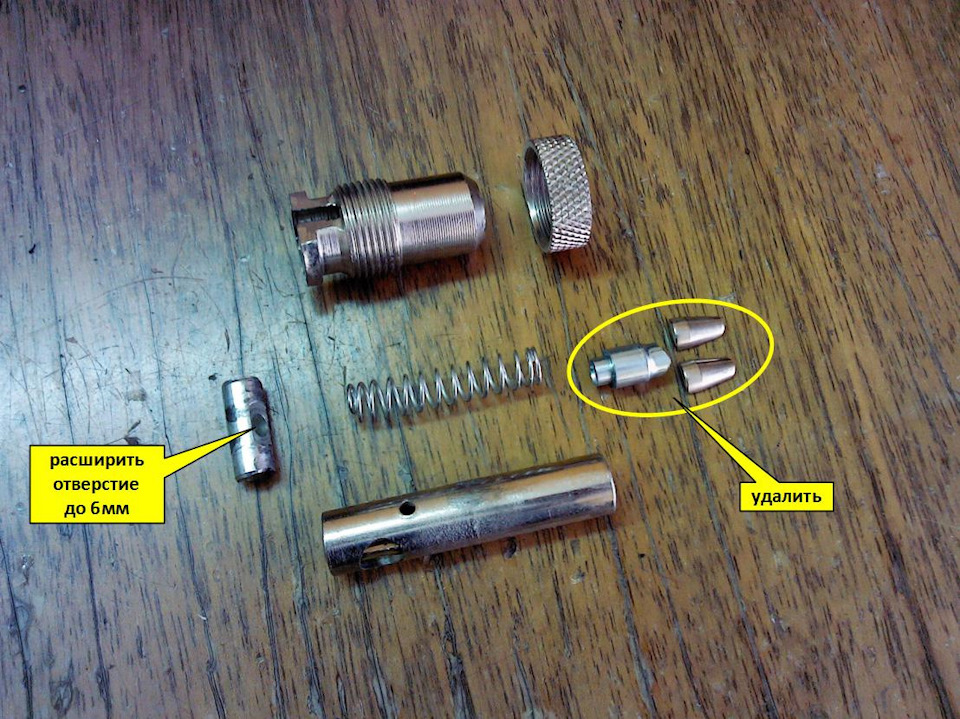

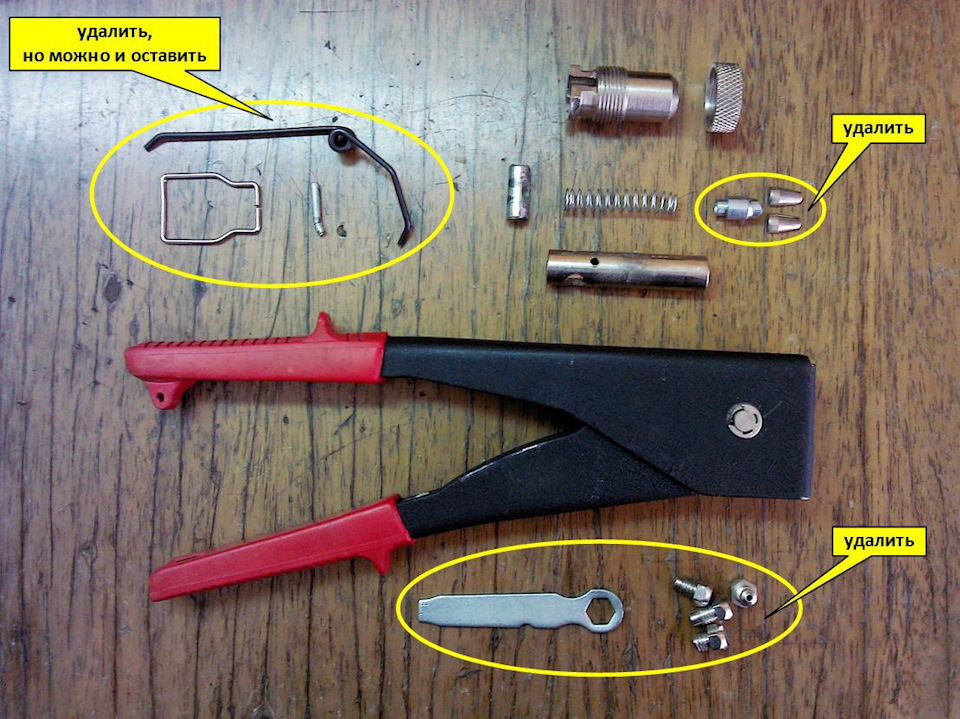

Выкинулось всё ненужное.

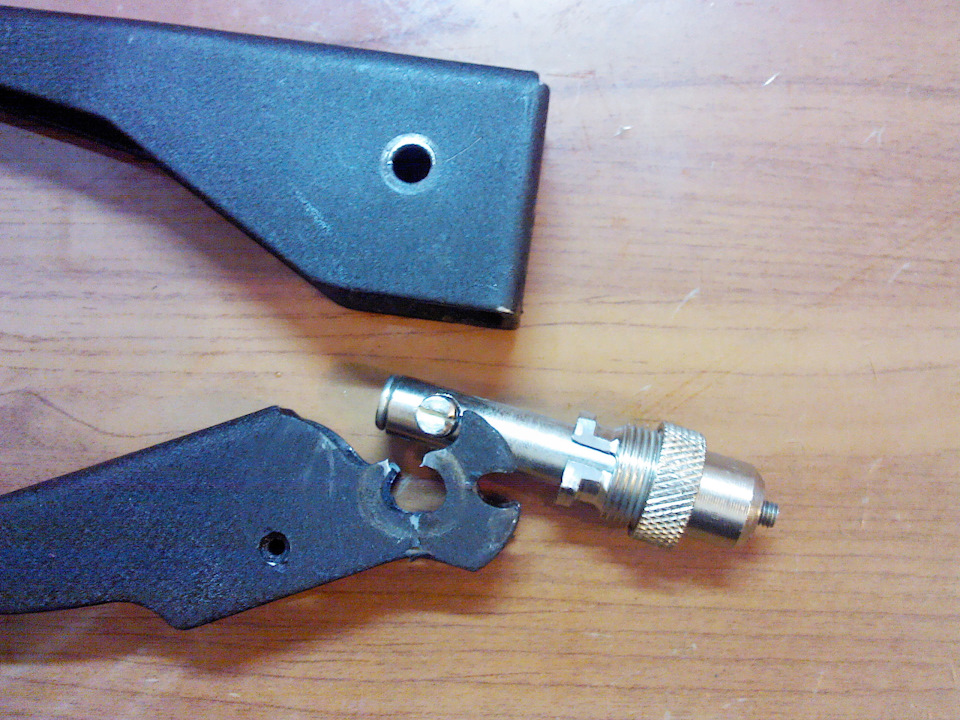

Вставился болт от рамного дюбеля.
Получился вот такой резьбовой заклёпочник.
Причём данная модель позволяет переставлять головку и в прямом направлении.
Отвёртка нужна для для того, что бы выкручивать болт после установки заклёпки.
На столе он успешно зажал три заклёпки, а когда я стал их ставить на машине, он продержался ещё две и сломался.
Заклёпки то стальные были…
Вобщем данный вариант годен для заклёпок меньшего диаметра и не стальных.
Пришлось срочно заканчивать монтаж подручными средствами.
Кое как поставил оставшиеся две заклёпки.
В принципе способ рабочий, но есть проблемы.
Во первых, цилиндр со стороны заклёпки находясь в прямом контакте с закручиваемой гайкой пытается прокрутиться и прокручивает (срывает) заклёпку — ненадёжно.
Во вторых при таком способе, заклёпка сминается наперекосяк, центр уезжает в произвольную сторону — некрасиво.
.
Сделав выводы и порыв интернет я нашёл вариант исключающий выше озвученные проблемы.

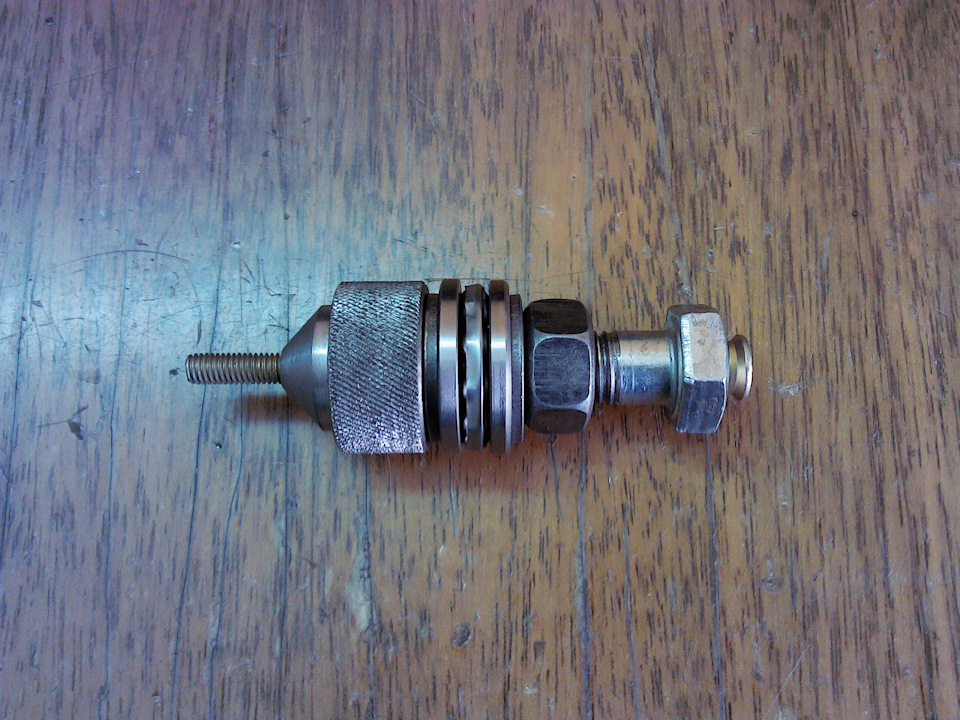

Вот он.

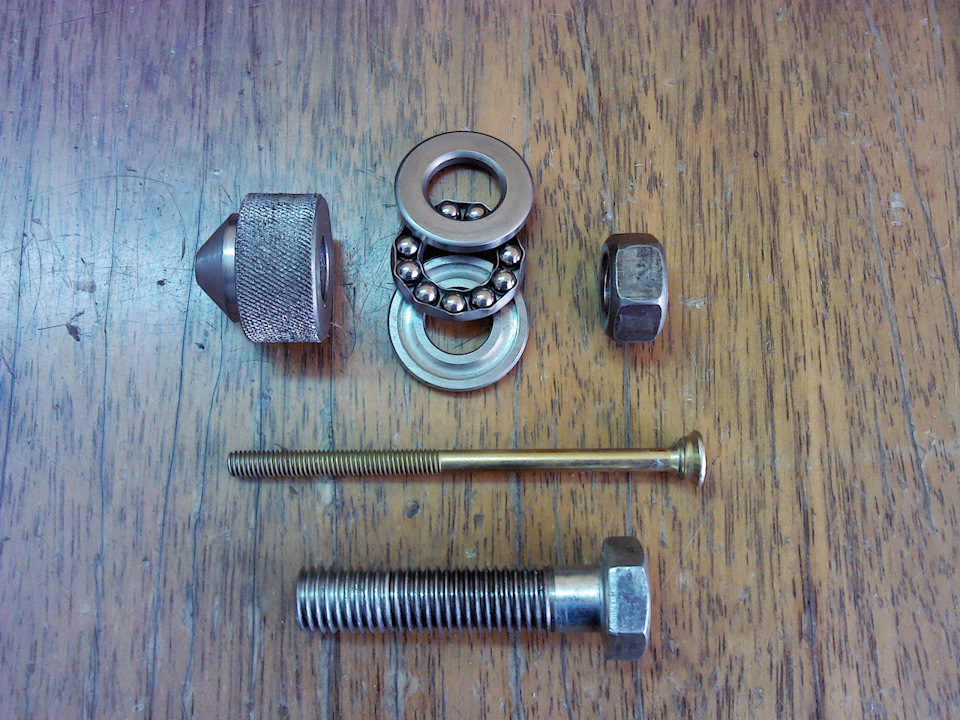

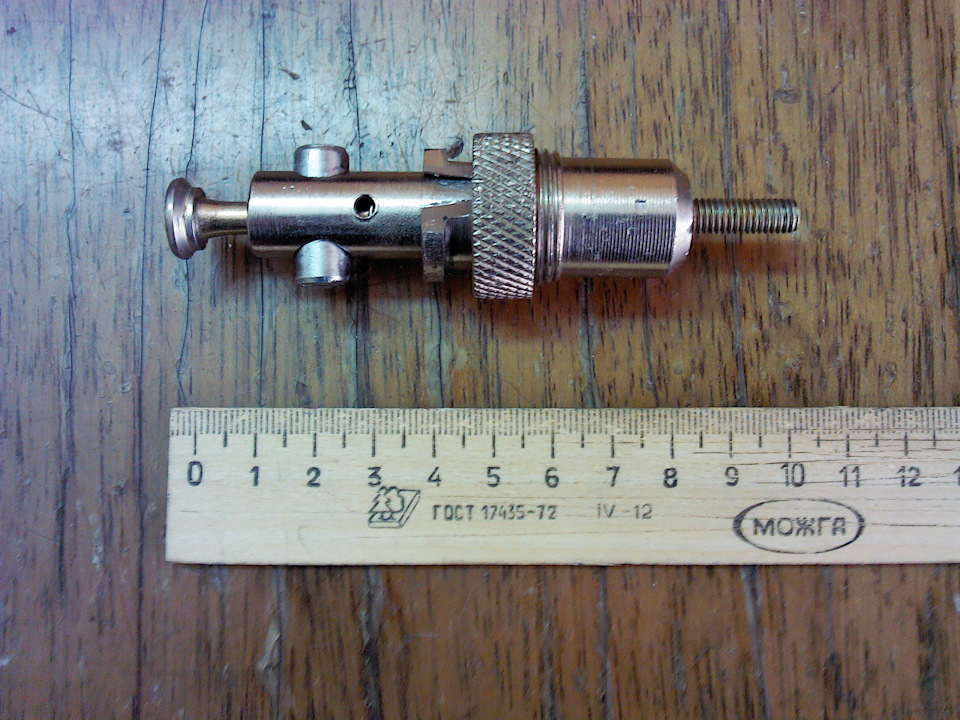

Болт с отверстием по центру, конусный наконечник, упорный подшипник, гайка, и болт от рамного дюбеля.
Просверлить отверстие в болте и обточить на наждаке конусный наконечник можно и самому, но проще обратится к токарю, что я и сделал.
.
Теперь подшипник не даёт конусу прокручиваться в след за гайкой, а сам конус не даёт заклёпке раскорячится в сторону.

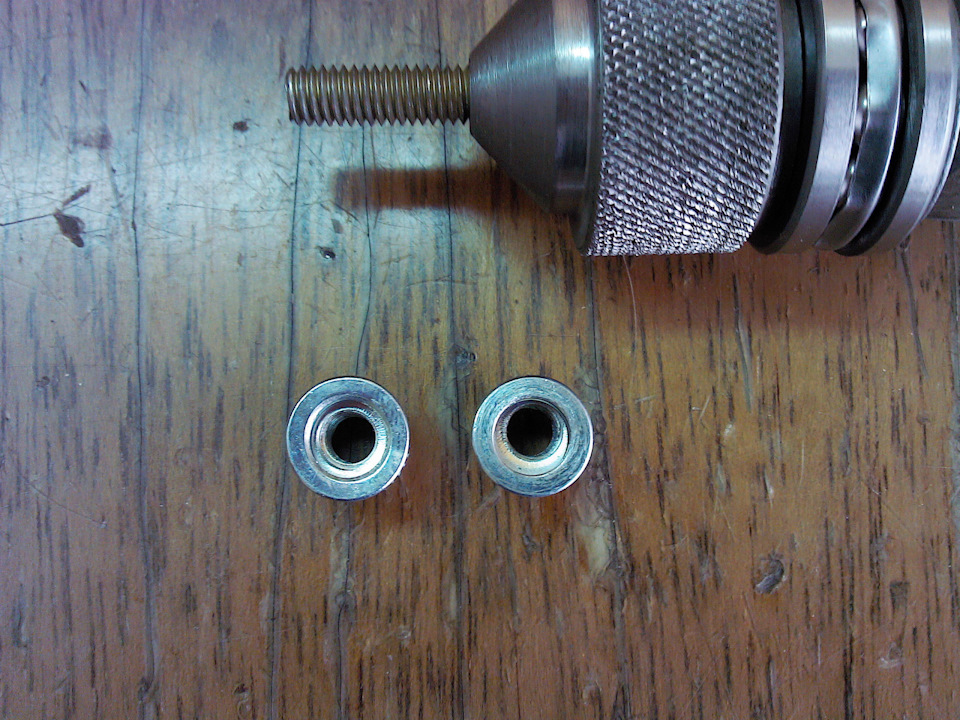

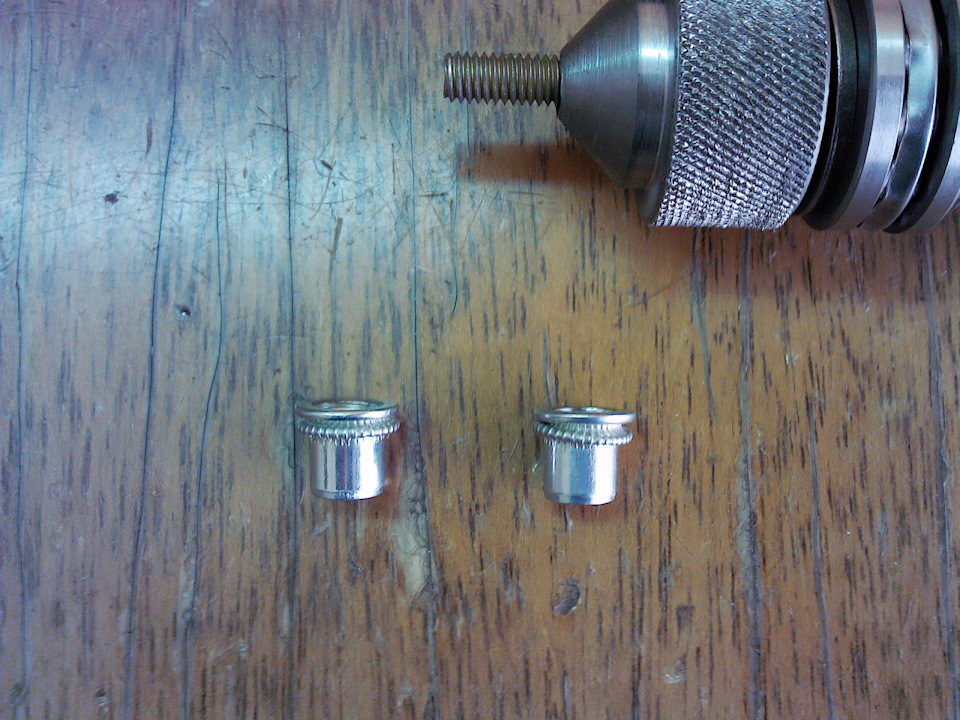

Ниже на фото показаны заклёпки зажатые с использованием плоского наконечника (справа) и конусного наконечника (слева).
Результат на лицо.
.

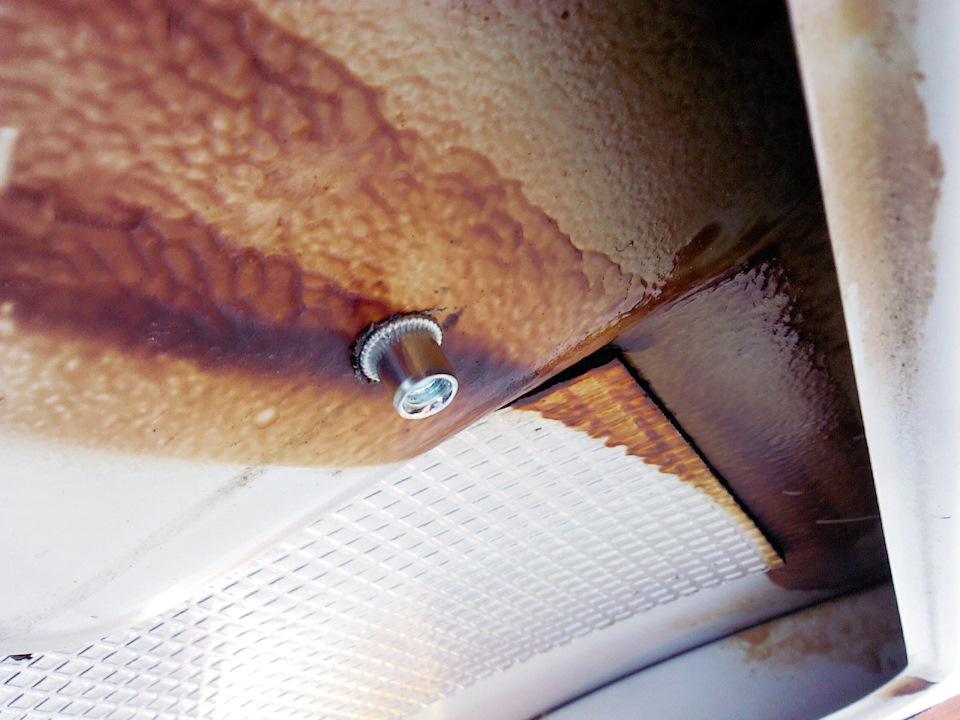

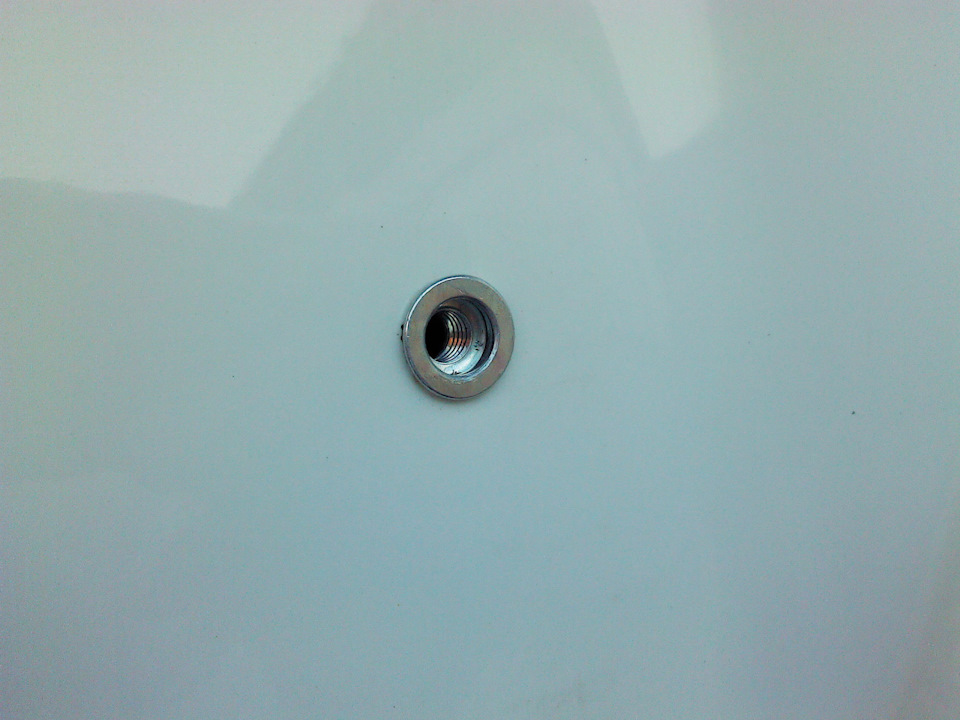

Опробовал новый «болтовой» заклёпочник уже на креплении номерного знака.
Технология простая.

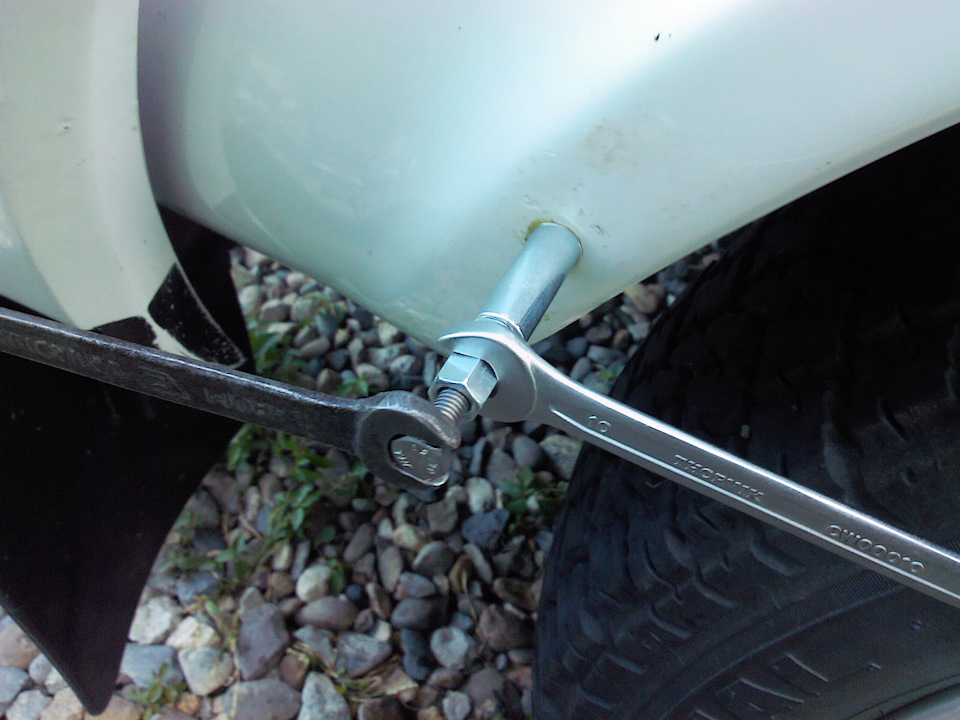

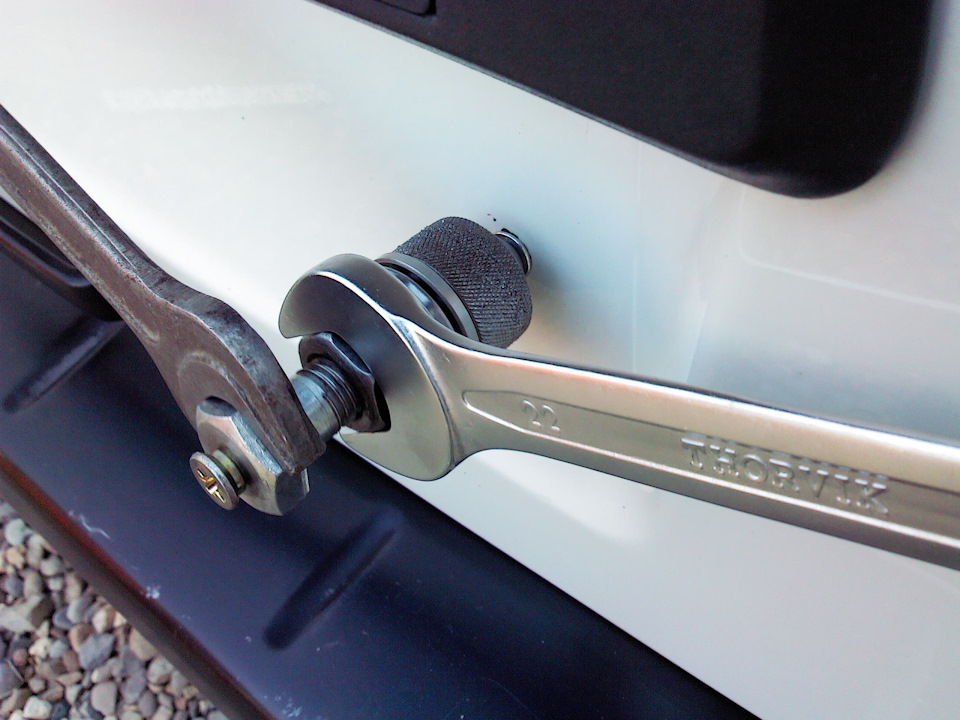

Одним ключом удерживаем несущий болт от прокручивания, вторым ключом крутим гайку которая этот болт отжимает от конусного наконечника.
Соответственно внутренний болт вытягивается наружу вместе с несущим.

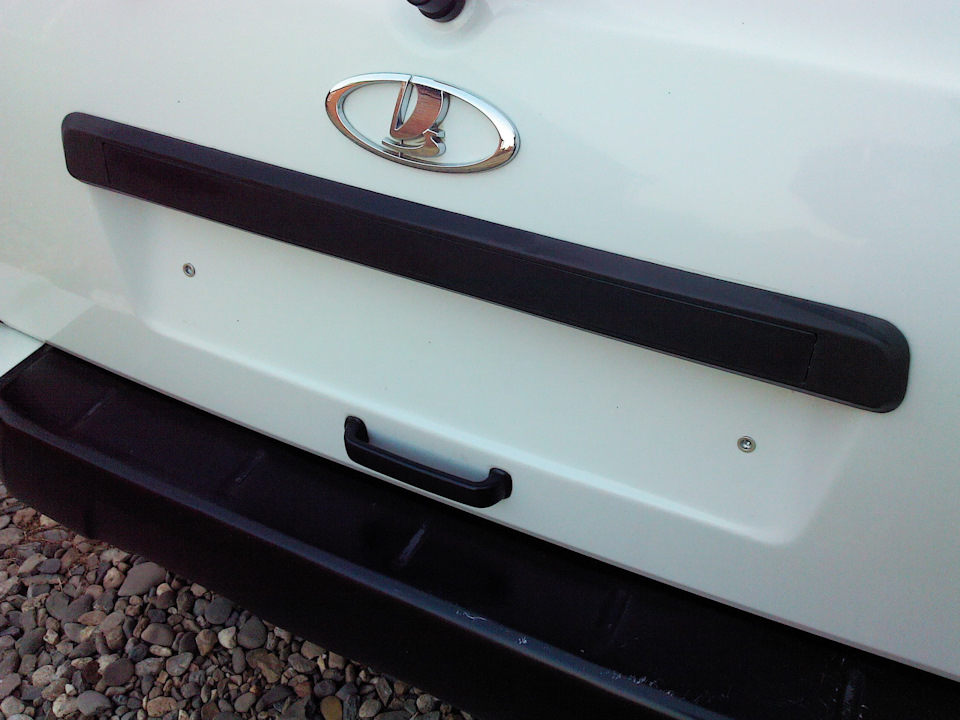

Для крепления номерного знака были использованы мебельные декоративные болты под шестигранник.
