Летучий суппорт
N АВТОРСИОМУ СВИДЕТЕЛЬСТВУ
Союз Советских фрциалистических
Зависимое от авт. свидетельства №
Заявлено 04.1.1967 (№ 1125192/25-8) с присоединением заявки №
Опубликовано 06.11.1968. Бюллетень ¹6
Дата опубликования описания 10.IV.1968
УД К 621.952.5-229.22 (088.8) Комитет по делам изобретений и открытий ори Совете Министров
Л. Е. Крайтман, В. К. Зотов и Г. И. Жевелев
Завод «Тяжстанкогидропресс» им. А. И. Ефремова
Известны летучие суппорты для расточки отверстий и подрезки торцов, например, цилиндров низкого давления паровых турбин с несущими режущий инструмент штангами, укрепленными IHB борштанге, и механизмом подач.
Отличается предлагаемый суппорт от известных тем, что несущие режущий инструмент штанги выполнены телескопическими, переналаживаемыми на размер вылета благодаря перемещению подвижных частей штанг по ходовому винту от механизма подач, установленного на борштанге.
Благодаря этому расширяется диапазон обрабатываемых деталей.
На фиг. 1 изображен описываемый летучий суппорт, общий вид; на фиг. 2 — разрез по одной штанге суппорта.
Телескопическая штанга суппорта состоит из основного корпуса 1, выдвижного ползуна
2 и резцедержателя 8 со стопорным устройством 4 и регулировочными винтами 5, позволяющими изменять угол наклона резца в зависимости от необходимого диапазона размеров обработки отверстий. Корпус 1 закреплен в неподвижном корпусе б зажимами 7 и регулировочными винтами 8, позволяющими производить установочные перемещения корпуса
1 при переходе на обработку отверстий максимального размера. Корпуса б укрепляются на борштанге 9 при помощи хомутов 10 и установочного механизма 11. Для передачи крутящего момента служат валик 12 и редуктор
18. Последний снабжен рукояткой 14 для индивидуального отключения и настройки резца.
Работа летучего суппорта осуществляется следующим образом. На борштанге устанавливается вал отбора мощности 15. Краном подается штанга, снабженная установочным механизмом и хомутами, при помощи которых она укрепляется на борштанге и освобождает кран для подачи следующей штанги. Затем укрепляются неподвижные корпуса, после чего устанавливается валик. Привод осуществляется от электродвигателя постоянного тока, сидящего на торце борштанги, через,редуктор 1б, вал отбора мощности, валик и редуктор И на ходовой винт 17, который через гайку с автоматическим выбором зазора 18 перемещает выдвижной ползун, Диапазон подач 0,1 — 70 мм/мин. Возврат ползуна осуществляется ускоренным ходом, Летучий суппорт вращается и перемещается вдоль оси обрабатываемой детали вместе с борштангой, в свою очередь, вращающейся и перемещающейся в осевом направлении.
Летучий суппорт для расточки отверстий и
ЗО подрезки торцов, например, цилиндров низко210616
Составитель В. Белякова
Редактор Г. Гуськова
Корректоры: В. В. 1(рылова и Л. В. Наделяева
Заказ 601)5 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изоорстеиий и открытий при Совете Министров СССР
Москва. Центр. пр. Серова, д. 4
Типография, пр. Сапунова, 2 го давления паровых турбин с несущими режущий инструмент штангами, укрепленными на борштанге, и механизмом подач, отлича ои ийся тем, что, с целью расширения диапазона обрабатываемых деталей, несущие режущий инструмент штанги суппорта выполнены телескопическими, переналаживаемыми на размер вылета за счет перемещения подвижных частей штанг по ходовому винту от механизма подач с бесступенчато-регулируемым приводом, установленным на борштанге.
Большая Энциклопедия Нефти и Газа
Летучий суппорт
Летучие суппорты укрепляют на планшайбе станка, в конусе шпинделя или на борштанге. [1]
Летучим суппортом подрезаются торцы 12, 8, 7 и на торце 15 протачиваются уплотнительные канавки. Шпиндель, настроенный по отверстию 14, не должен сбиваться по высоте и в боковом направлении. [2]
На салазках летучих суппортов устанавливают башмаки для крепления резца. Подачу резцы получают от звездочки, посаженной на конец винта; при каждом обороте суппорта зуб звездочки встречает на своем пути упор, закрепленный на плите, и поворачивает на определенный угол винт, обеспечивая тем самым поперечную подачу салазок с резцом. Изменение количества зубьев звездочек влечет за собой изменение величины подачи. [3]
Имеются конструкции летучих суппортов с непрерывной подачей от планетарного механизма ( фиг. Суппорт закрепляют на шпинделе станка через сменную оправку. При работе обойма 1 стопорится тросиком 2; вследствие этого шестерня 3 получает вращение от шестерни 4 и через шестерни 5 и 6, винт 7 и гайку 8 перемещает салазки с резцом в направлении стрелки К. [4]
На салазках летучих суппортов могут быть установлены башмаки для крепления резца или оправок. Подачу резцы получают от звездочки, посаженной на конец винта. [5]
На планшайбе станка устанавливают наиболее крупные летучие суппорты для подрезания торцов больших барабанов; они имеют очень небольшое продольное перемещение резцов, осуществляемое за счет салазок. [6]
Точность обработки обеспечивается тем, что летучий суппорт в это время давлением в гидроцилиндре радиальной подачи поджат к радиальному мертвому упору. [7]
На рис. 139, в показана обработка летучим суппортом торца заготовки после растачивания отверстия. В данном случае заготовка неподвижна и стол не перемещается. Планшайба 1 вращает резцедержатель 2 с закрепленным резцом, который перемещается радиально, обрабатывая торцевую поверхность заготовки. Эта операция часто встречается при обработке больших несимметричных поверхностей. [10]
На рис. 141, в показана обработка летучим суппортом торца заготовки после растачивания отверстия. В данном случае заготовка неподвижна и стол не перемещается. Планшайба / вращает резцедержатель 2 с закрепленным резцом, который перемещается радиально, обрабатывая торцевую поверхность заготовки. Эта операция часто встречается при обработке больших несимметричных поверхностей. [11]
Движение подачи может сообщаться шпинделю вдоль его оси, летучему суппорту по радиусу планшайбы, шпиндельной бабке 8 в вертикальном направлении и столу 4 в продольном и поперечном направлениях. Кроме того, верхняя часть стола может поворачиваться на 360 вокруг своей оси. [15]
Большая Энциклопедия Нефти и Газа
Летучий суппорт
Для забора стружки, подрезания торцов и выточки канавок применяют летучие суппорты с креплением в конусе шпинделя или на борштанге. Продольное перемещение суппортов этих типов ограничивается только ходом шпинделя. [16]
Движение подачи можно сообщать: шпинделю вдоль его оси; летучему суппорту по радиусу планшайбы; шпиндельной бабке 3 в вертикальном направлении по направляющим стойки 4; столу 5 в продольном или поперечном направлениях. Верхняя часть стола может поворачиваться на 360 вокруг своей осн. Люнет 6 предназначен для поддерживания расточных борштанг, в которых крепятся резцы. [18]
Станок может быть снабжен следующими приспособлениями, расширяющими его технологические возможности: планшайбой диаметром 630 мм с летучим суппортом и резцедержателем; планшайбой диаметром 800 мм с летучим суппортом и резцедержателем; поворотной фрезерной головкой; приспособлением для нарезания резьб. [22]
Станок может быть снабжен следующими приспособлениями, расширяющими его технологические возможности: планшайбой диаметром 630 мм с летучим суппортом и резцедержателем; планшайбой диаметром 800 мм с летучим суппортом и резцедержателем; поворотной фрезерной головкой; приспособлением для нарезания резьб. [26]
При подходе силового стола к осевому мертвому упору обработка цилиндрических поверхностей прекращается, и происходит автоматическое переключение на радиальную подачу. При движении летучего суппорта одновременно обрабатываются все торцовые и конические поверхности, и в конце его хода снимаются фаски. [30]
Большая Энциклопедия Нефти и Газа
Летучий суппорт
Обработка особо сложных и лт етств. Обработка деталей и злов с зыаеркой в нескольких плоскостях с применением стоек, борштанг, летучих суппортов и фрезерных головок. [33]
Расточная головка ( рис. 2.2) снабжена шестиступенчатой кооробкой скоростей. Переключение частот вращения на ходу не требуется, так как на станке устанавливается частота, соответствующая максимальной скорости резания на наибольшем диаметре. Масло к гидроцилиндру летучего суппорта подводится через заднюю опору и внутреннюю полость шпинделя. [35]
Обработка деталей и узлов с применением стоек, борштанг, летучих суппортов и фрезерных головок. [37]
Условия работы скалок сходны с работой борштанг, установленных на двух люнетных втулках. Кондуктор устраняет выверку детали относительно станка или скалок относительно детали, что значительно сокращает вспомогательное время обработки. Обработка несколькими инструментами на одной скалке и Параллельная работа несколькими скалками способствуют сокращению машинного времени. Торцовые поверхности, выточки и канавки обрабатывают с радиальной подачет резца, для чего станок оснащают летучим суппортом или другим устройством, обеспечивающим радиальное перемещение резца. [39]
Суппорт с радиальной подачей состоит из корпуса 4, по направляющим которого с помощью винта 3 и гайки 2 перемещаются салазки /, несущие втулку для расточной оправки. Корпус соединен с хвостовиком шпонкой 5 и стопором. Радиальная подача салазок может производиться автоматически при помощи звездочки 6 и упора, установленного на столе или стойке. После каждого оборота суппорта, зуб звездочки задевает упор, который поворачивает ее, а следовательно, и винт на определенный угол. Подобные конструкции летучих суппортов только с двумя резцедержателями применяются в тяжелом машиностроении. При отсутствии радиального суппорта на планшайбе летучие суппорты устанавливаются в шпинделе для обработки канавок диаметром менее 1000 мм или на рас-подачей точной штанге при выточке канавок большего размера. [40]
Одна из подобных конструкций изображена. Суппорт с радиальной подачей состоит из корпуса 4, по направляющим которого с помощью винта 3 и гайки 2 перемещаются салазки /, несущие втулку для расточной оправки. Корпус соединен с хвостовиком шпонкой 5 и стопором. Радиальная подача салазок может производиться автоматически при помощи звездочки 6 и упора, установленного на столе или стойке. После каждого оборота суппорта, зуб звездочки задевает упор, который поворачивает ее, а следовательно, и винт на определенный угол. Подобные конструкции летучих суппортов только с двумя резцедержателями применяются в тяжелом машиностроении. При отсутствии радиального суппорта на планшайбе летучие суппорты устанавливаются в шпинделе для обработки канавок диаметром менее 1000 мм или на рас-подачей точной штанге при выточке канавок большего размера. [41]
Суппорт с радиальной подачей состоит из корпуса 4, по направляющим которого с помощью винта 3 и гайки 2 перемещаются салазки /, несущие втулку для расточной оправки. Корпус соединен с хвостовиком шпонкой 5 и стопором. Радиальная подача салазок может производиться автоматически при помощи звездочки 6 и упора, установленного на столе или стойке. После каждого оборота суппорта, зуб звездочки задевает упор, который поворачивает ее, а следовательно, и винт на определенный угол. Подобные конструкции летучих суппортов только с двумя резцедержателями применяются в тяжелом машиностроении. При отсутствии радиального суппорта на планшайбе летучие суппорты устанавливаются в шпинделе для обработки канавок диаметром менее 1000 мм или на рас-подачей точной штанге при выточке канавок большего размера. [42]
Одна из подобных конструкций изображена. Суппорт с радиальной подачей состоит из корпуса 4, по направляющим которого с помощью винта 3 и гайки 2 перемещаются салазки /, несущие втулку для расточной оправки. Корпус соединен с хвостовиком шпонкой 5 и стопором. Радиальная подача салазок может производиться автоматически при помощи звездочки 6 и упора, установленного на столе или стойке. После каждого оборота суппорта, зуб звездочки задевает упор, который поворачивает ее, а следовательно, и винт на определенный угол. Подобные конструкции летучих суппортов только с двумя резцедержателями применяются в тяжелом машиностроении. При отсутствии радиального суппорта на планшайбе летучие суппорты устанавливаются в шпинделе для обработки канавок диаметром менее 1000 мм или на рас-подачей точной штанге при выточке канавок большего размера. [43]

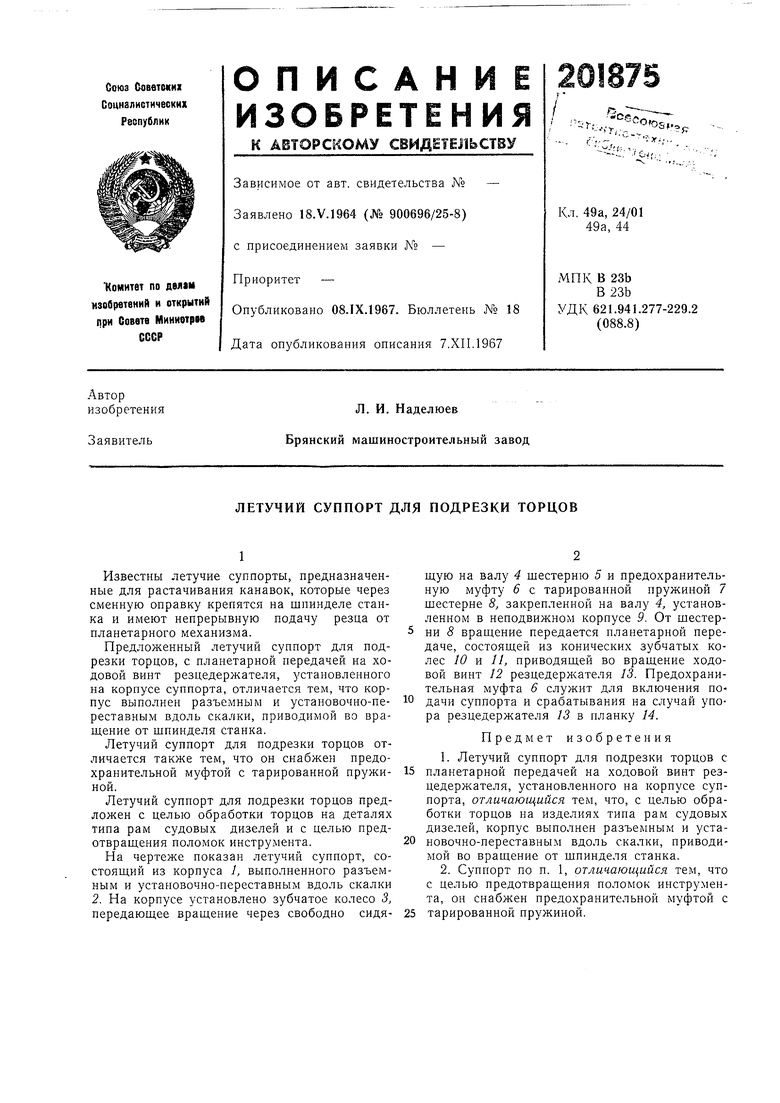

ЛЕТУЧИЙ СУППОРТ ДЛЯ ПОДРЕЗКИ ТОРЦОВ Советский патент 1967 года по МПК B23B5/12 B23D21/04
Описание патента на изобретение SU201875A1
Известны летучие суппорты, предназначенные для растачивания канавок, которые через сменную оправку крепятся на шпинделе станка и имеют непрерывную подачу резца от планетарного механизма.
Предложенный летучий суппорт для подрезки торцов, с планетарной передачей на ходовой винт резцедержателя, установленного на корпусе суппорта, отличается тем, что корпус выполнен разъемным и установочно-переставным вдоль скалки, приводимой во вращение от шпинделя станка.
Летучий суппорт для подрезки торцов отличается также тем, что он снабжен предохранительной муфтой с тарированной пружиной.
Летучий суппорт для подрезки торцов предложен с целью обработки торцов на деталях типа рам судовых дизелей и с целью предотвращения поломок инструмента.
На чертеже показан летучий супиорт, состоящий из корпуса 1, выполненного разъемным и установочно-переставным вдоль скалки 2. На корпусе установлено зубчатое колесо 3, передающее вращение через свободно сидящую на валу 4 шестерню 5 и предохранительную муфту 6 с тарированной пружиной 7 шестерне 8, закрепленной на валу 4, установленном в неподвижном корпусе 9. От шестерни 8 вращение передается планетарной передаче, состоящей из конических зубчатых колес W и 11, приводящей во вращение ходовой винт 12 резцедержателя 13. Предохранительная муфта 6 служит для включения подачи суппорта и срабатывания на случай упора резцедержателя 13 в планку 14.
1.Летучий суппорт для подрезки торцов с планетарной передачей на ходовой винт резцедержателя, установленного на корпусе суппорта, отличающийся тем, что, с целью обработки торцов на изделиях типа рам судовых дизелей, корпус выполнен разъемным и установочно-переставным вдоль скалки, приводимой во вращение от шпинделя станка.
2.Супиорт по п. 1, отличающийся тем, что с целью предотвращения поломок инструмента, он снабжен предохранительной муфтой с тарированной пружиной.
