Что такое коэффициент живого сечения (КЖС)

В данной статье мы расскажем про коэффициент живого сечения. Это важный параметр, который учитывается при изготовлении решеток в вентиляционные проемы.

Когда делается проект по вентиляции, то специалисты рассчитывают, что в конкретное помещение система должна подать определенное количество кубометров воздуха. Это означает, что поток через решетку должен проходить с установленной скоростью. Она не должна превышать 4-5 м/час, в противном случае будут появляться шумы и свисты. Исходя из этого, аксессуар должен отвечать определенному техническому параметру, который и называется коэффициент живого сечения (КЖС). КЖС – это отношение общей площади отверстий в решетке к площади отверстия, куда устанавливается изделие, измеряется в %.

Для вентиляционных решеток оптимальным считается КЖС порядка 65%, это та цифра, к которой мы стремимся при создании подобных аксессуаров в нашем ателье.

Добиться такого показателя КЖС зачастую сложно. Когда мы начинаем двигать элементы орнамента друг к другу, уменьшать перемычки, повышая тем самым коэффициент, некоторые узоры теряют свой внешний вид. Например, в случае с орнаментом «Летние цветы» добиться КЖС выше 60% просто невозможно, чтобы получившийся рисунок имел право на существование на эксклюзивном дорогом изделии.

Для того, чтобы вентиляционная решетка имела КЖС более 60% ее орнамент должен быть достаточно открытым, но при этом не делать лицевую панель слишком прозрачной. Через большие отверстия, даже при наличии сетки-подложки, аксессуар просматривается насквозь, что портит общее впечатление от деликатного изделия.

Часто вентиляционные решетки укомплектовываются перфорированным листом металла, так называемой сеткой-подложкой. Она также оказывает дополнительное сопротивление потоку воздуха. Однако оно не критично и его не стоит суммировать с сопротивлением, которое идет от лицевой панели изделия. По умолчанию мы используем сетку с КЖС в размере 63%. Подложки с большим коэффициентом попросту не выполняют свою функцию, так как являются слишком прозрачными.

Источник

Расчет «живого сечение» вентиляционной решетки

Вопрос наверно глупый, но как рассчитать площадь живого сечения конкретной вентиляционной решетки?
пример см. рисунок.
вентрешетка сечение.pdf

PS по возможности с ссылками на документацию, где на пальцах показано, ибо надо будет доказывать расчетом.

Живое (проходное) сечение здесь примерно 34 мм х 6,5 = 221 мм, умноженные на ширину жалюзи.
А вот над коэффициентом местного сопротивления надо подумать? Хотя можно попробовать учесть как два изменения направления потока

Я так понимаю, конечной вашей задачей является определение потерь давления? Какие еще ссылки, посмотрите на основную формулу и все будет очевидно.

Thượng Tá Quân Đội Nhân Dân Việt Nam

См. классический Справочник по гидравлическим сопротивлениям Идельчика.

Но понятие «живое сечение» относится не к самой решетке, а к элементу сети входа в канал. У самой решетки есть площадь отверстий Fотв.

И Правительство РФ во главе с сами знаете с кем так и не удосужилось внести в Перечень справочники и таблицу умножения.

а 6,5 это, как я понял, кол-во промежутков?

Нет, требуется рассчитать именно «живое сечение» именно для данного вертикального сечения решетки.

Производитель например объяснил, что живое сечение рассчитывается за минусом видимой части ламелей, т.е. это (60мм x ширина жалюзи х Кол-во шагов и минус гл. участки сверху и снизу) согласно данного задания.

См. классический Справочник по гидравлическим сопротивлениям Идельчика.

Но понятие «живое сечение» относится не к самой решетке, а к элементу сети входа в канал. У самой решетки есть площадь отверстий Fотв.

И Правительство РФ во главе с сами знаете с кем так и не удосужилось внести в Перечень справочники и таблицу умножения.

Thượng Tá Quân Đội Nhân Dân Việt Nam

Сделайте площадь отверстий не менее заданного «живого» сечения. Так, чтобы сама решетка вписывалась в разрезку элементов фасада.

Скорость непосредственно в отверстиях влияет только на шумообразование.

Да и вообще ОВ должны сами поставить ЖР на воздухозаборе. Покупных решеток море разливанное. Её ведь еще с системой соединить надо.

А индивидуальные решетки задаются когда надо что-нибудь «наархитектурить», чтобы скрыть воздухозабор от лихих людей.

Источник

Что такое живое сечение решетки

Группа: Участники форума
Сообщений: 42
Регистрация: 11.2.2010
Пользователь №: 46376

На сайте Арктики: http://www.arktika.ru/html/amn-amrm-adn-adrm.htm#2 на странице в самом низу в табличной форме приведены данные для подбора воздухораспределителей «Данные для подбора решеток АМН, АМР-М, АДН, АДР-М при удалении воздуха из помещения (a1=a2 = 0°)», где указаны скорости и потери давления для типоразмеров решеток в зависимости от расхода. В таблице указана площадь решеток Fо. Также на этой странице вверху указаны коэффициенты живого сечения для различных типов решеток (Для АДР-М Kжс=0,5) К ж.с.= F ж.с. /Fо.

В таблице данных для подбора указана скорость на выходе из решетки Vо, посчитанная по расходу и площади Fо. Насколько мне известно скорость на выходе из решетки (м/с)зависит от расхода и площади живого сечения решетки (F ж.с.), т.е. свободной в чистоте площади для прохождения воздуха, без учета жалюзи и т.д.

В связи с чем вопрос: не превысит ли по факту скорость воздуха на выходе из решеток после пуска системы, если проектировщики принимали для расчета скорости воздуха площадь Fо для решеток АДР-М, без учета К ж.с.

Если в таблице «Данные для подбора решеток АМН, АМР-М, АДН, АДР-М при удалении воздуха из помещения (a1=a2 = 0°)» скорость воздуха посчитана по Fо и расходу, без учета К ж.с., то зачем приведены данные для К ж.с. Там конечно указано несколько типов решеток, но все таки как учитывать Кж.с., приведенный на той же странице?

В методике по подбору воздухораспределителей Fж.с. (площадь живого сечения) также нигде не используется. Расчеты скорости воздуха в методике применяются для всех примеров Fо без учета К ж.с.

Все таки какая в реалии площадь решеток и по каким данным ее смотреть (Fо, либо все же учитывать Кж.с.), чтобы возможно было рассчитать скорость на истечении из решетки, и в дальнейшем, при пуско-наладке обратным ходом можно было бы определить фактическую производительность воздухораспределителя?

Просто дело в том, что, помоему, есть путаница. Многие проектировщики принимают значения скорости на выходе из решеток не более 2 м/с, как рекомендуемые. Так обычно часто делают для административных зданий и общественных со «стандарными офисами» и не заморачиваютя полным расчетом воздухораспределителей с определением скорости в рабочей зоне и т.д. ( хотя есть те, кто во всех случая старается принимать максимум 2 м/с, а в среднем 1,5 м/с). И при этом берут при расчетах это самой «рекомендуемой» скорости значения площади сечения для этих решеток из таблиц на сайте или каталогов со значением Fо. По логике тогда это должна быть Fж.с. Но там же есть также табличка зависимости Fж.с. от Fо через коэффициент живого сечения Кж.с.. На мой взгляд логично при расчетах использовать площадь живого сечения, т.к. это свободная площадь, через которую может пройти воздух, а не Fо.

Помогите разобраться, может кто в курсе.

Источник

Воздухораспределяющие устройства. Выбираем правильно

Большинство специалистов при проектировании системы вентиляции не уделяют должного внимания вопросам распределения воздуха. Общепринятая практика выбора размера воздухораздающего устройства — по фиксированному значению скорости воздуха в живом сечении. Причем само значение скорости выбирается, как правило, интуитивно, на основании опыта проектировщика. В этой статье проиллюстрированы последствия такой практики и приведены альтернативные, технически более грамотные методы, основанные не на косвенных показателях, а непосредственно по параметрам, регламентированным СНиПами.

Табл. 1. Тепловой баланс помещения

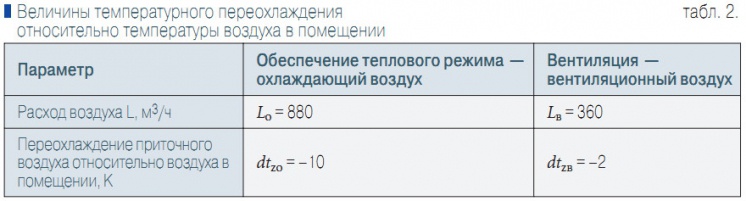

Табл. 2. Величины температурного переохлаждения относительно температуры воздуха в помещении

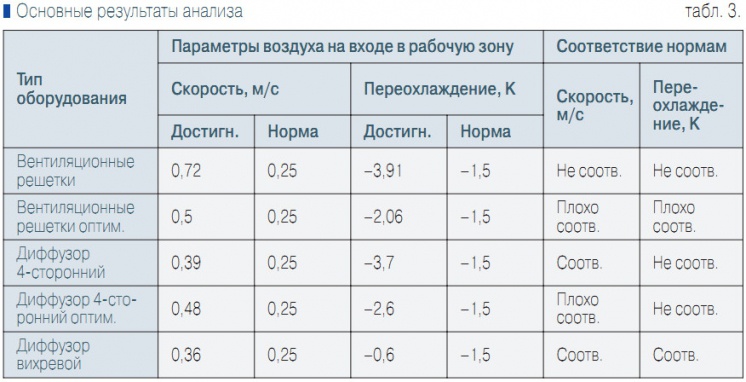

Табл. 3. Основные результаты анализа

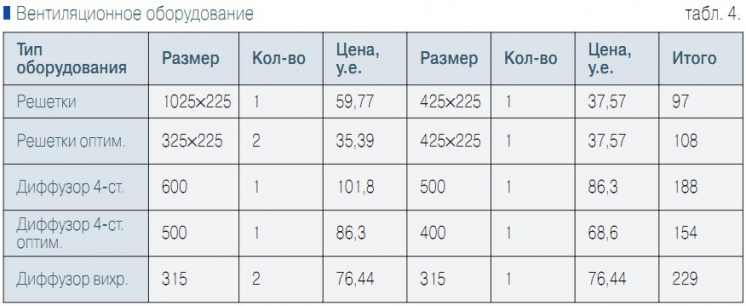

Табл. 4. Вентиляционное оборудование

Проанализируем раздачу воздуха в помещении следующих параметров: ширина — 5,84 м; длина — 4,58 м; высота — 3,1 м с возможностью понижения до 2,7 м. Высота коридора — 2,7 м. Назначение помещения — офис, количество людей— 6 чел, ориентация здания — юг. Исходя из этих данных можно рассчитать тепловой баланс помещения. Результаты представлены в табл. 1. В данном случае точность выполнения теплового баланса помещения невысока.

Но для анализа эффективности воздухораспределения нам необходимо знать конкретное значение величины расхода воздуха и его температуру. Зная суммарные тепловыделения и количество людей в офисе, можно вычислить потребные расходы: расход воздуха, обеспечивающий температурный режим помещения, и расход воздуха на вентиляцию.

Также определяем и соответствующие величины их температурного переохлаждения относительно температуры воздуха в помещении (табл. 2).Под переохлаждением воздуха будем понимать разность между температурой приточного воздуха в струе и расчетной температурой воздуха в помещении. Деление воздуха на охлаждающий и вентиляционный условно.

Это сделано с намерением подчеркнуть, что основные проблемы возникают при раздаче больших расходов сильно переохлажденного воздуха. Раздача же вентиляционного воздуха, как правило, не вызывает значительных трудностей. Критериям комфорта помещения с точки зрения постоянно находящихся в нем сотрудников соответствуют следующие параметры: подвижность воздуха VL на входе в рабочую зону (высота рабочей зоны для сидящих людей — 1,3 м) не должна превышать 0,25 м/с, уровень мощности источников шума L_wa — не более 40 дБ(A), переохлаждение приточного воздуха относительно температуры воздуха в помещении на входе в рабочую зону dt > 1,5 К.

Эти параметры соответствуют и требованиям СНиП. В настоящее время в отечественной практике проектирования систем кондиционирования и вентиляции в качестве воздухораздающего о борудования в основном используются вентиляционные решетки и четырехсторонние диффузоры. Их производят в т.ч. и российские компании, поэтому при анализе эффективности воздухораздачи в первую очередь мы уделим внимание именно этому типу оборудования. Заметим, что в зарубежной практике наибольшей популярностью пользуются вихревые воздухораспределители. Итак, ограничим выбор типов воздухораздающих устройств следующим оборудованием:

По каталогу продукции компании TROX* ближайшими размерами, соответствующими этим сечениям, будут решетки размером 1025×225 и 425×225 соответственно. Уточнение значения скорости в живом сечении этих решеток дает величину, равную 1,7 м/с. Итак, исходя из общепринятой практики, для раздачи 880 м 3 /ч воздуха, переохлажденного до –10 К, была бы использована решетка размером 1025×225, а для вентиляционного воздуха — 425×225.

Для определения уровня шума, генерируемого решетками, а также для расчета подвижности воздуха и температуры приточного воздуха на входе в рабочую зону также воспользуемся данными каталога TROX.В соответствии с диаграммами, при скорости в живом сечении равной 1,7 м/с и переохлаждении воздуха –10 К следует ожидать отрыва струи воздуха от потолка.

При этом центральное ядро струи, переохлажденное до –3,9 К, со скоростью 0,7 м/с будет входить в рабочую зону на расстоянии 4,1 м от места установки решетки. Генерируемый решеткой уровень шума не будет превышает 15 дБ(A) в случае подвода воздуха патрубком по сечению, равному сечению решетки и длиной не менее 1 м. При наличии монтажной коробки уровень шума увеличится и может достигнуть величины 30 и даже 40 дБ(A) в зависимости от размеров, конструктивного исполнения и качества изготовления коробки.

Если возникнет необходимость в балансировке сети (обеспечение требуемого расхода воздуха за счет увеличения перепада давления на решетке), следует ожидать повышения уровня шума. Например, в случае 50%-го закрытия регулятора расхода уровень шума повысится до 25 и 40–45 дБ(A). С вентиляционным воздухом значительно лучше. Он поступает в рабочую зону без отрыва струи. Переохлаждение воздуха на входе в рабочую зону равно –0,48 K, а соответствующее значение подвижности воздуха— 0,44 м/с. Уровень шума не превышает допустимый. Анализируя полученные результаты, можно сделать следующие выводы:

Еще одна широко распространенная в последнее время практика— занижение значений эффективной скорости воздуха в живом сечении решетки для уменьшения подвижности воздуха в рабочей зоне. Реализуется этот метод за счет увеличения размеров решетки. Однако увеличение размеров решетки, особенно для сильно переохлажденного воздуха, ведет не к улучшению ситуации, а, наоборот, ухудшает ее.

Почему? При увеличении размеров решетки будет наблюдаться более ранний отрыв струи и, как следствие, уменьшение длины пути струи воздуха до входа в рабочую зону, т.е. подвижность воздуха на входе в рабочую зону может не только не снизиться, но и увеличиться. Кроме того, следует ожидать значительно большего переохлаждения воздуха в струе на входе в рабочую зону. Один из возможных путей повышения эффективности раздачи сильно переохлажденного воздуха при использовании решеток — это увеличение их количества. Воспользуемся другим алгоритмом подбора решеток:

Ниже представлены последствия замены одной решетки размером 1025×225 на две. Расход воздуха на одну решетку Lo = 440 м 3 /ч.По каталогу требованиям по уровню шума удовлетворяет решетка размером 425×225. Соответствующее значение уровня шума L_wa 3 /ч. Требованиям по уровню шума (L_wa 3 /(ч/п.м.). Этому расходу воздуха и габаритам решетки соответствует эффективная скорость, оцениваемая в 1 м/с.

Известно, что при скорости ниже 1,5 м&#61487с резко снижается коэффициент эжекции, т.е. подвижность воздуха в струе и ее температура будут незначительно зависеть от расстояния от решетки. Еще раз отметим, что при больших переохлаждениях воздуха, струя отрывается от потолка. Причем, чем больше переохлаждение и ниже скорость на выходе, тем ближе к решетке.

Это значит, что при скорости меньше минимально допустимой и при значительном переохлаждении воздух попадает в рабочую зону в непосредственной близости от решетки с скоростью и температурой близкими к соответствующим параметрам на выходе из решетки. Таким образом при использовании трех решеток из-за характерных особенностей, присущих данному помещению (самая главная — отсутствие достаточного пространства), эффективность воздухораздачи значительно снижается даже по сравнению с предыдущим вариантом использования одной решетки.

Итак, для данного конкретного случая оптимальным решением будет использование двух решеток размером 325×225 для раздачи охлаждающего воздуха и одной размером 425×225 — для вентиляционного. Что касается вытяжки, то требуемому уровню акустики удовлетворяют решетки с размерами 1025×225 для охлаждающего и 425×225 — для вентиляционного потоков.

2. Струйный потолочный диффузор с раздачей воздуха в четыре стороны

Ближайшими размерами, соответствующими этим сечениям, будут диффузоры размером 600 и 500 с эффективными скоростями равными 2,2 и 1,5 м/с. Для определения параметров воздуха на входе в рабочую зону необходимо знать расстояние между диффузорами А, расстояние до стены Х и высоту от диффузора до рабочей зоны Н₁. Симметричной расстановке диффузоров соответствуют следующие размеры: А = 2,29 м,Х = 1,145 м, Н₁ =2,7 – 1,3 = 1,4 м.

Расстояние между приточным и вытяжным диффузорами равно 2,9 м. По каталогу определим параметры воздуха на входе в рабочую зону у стены для охлаждающего воздуха: v = 0,39 м/с, dt = –3,7 K. Характеристики воздуха между охлаждающим и приточным диффузорами можно только оценить, т.к. параметры смешивающихся потоков значительно отличаются.

В качестве приближения можно определить параметры смешения от двух охлаждающих диффузоров v = 0,27 м/с, dt = –3,7 K, т.е. вблизи стены параметры воздуха несколько хуже, чем между диффузорами. Как и в предыдущем примере, на основании данных каталога мы можем определить изменение переохлаждения воздуха вдоль струи. Это позволяет проектировщику оценить влияние расстояния между приточным и вытяжным диффузорами на величину холода, уносимого в вытяжку.

При расстоянии между приточным и вытяжном диффузорами, равном L = 2,9 м, для диффузора размером 600 отношение переохлажденного воздуха на длине L к воздуху на выходе из диффузора будет равно dt_l/dt_z = 0,3.В четырехстороннем диффузоре примерно 25% воздуха двигается в направлении вытяжки. Поэтому потери холода в вытяжке можно оценить следующей величиной: 0,25 •0,3 = 0,075, т.е. при использовании четырехсторонних диффузоров при L до 3 м теряется до 10% холода. При расстоянии 5 м эта величина уменьшится до 3% (0,25 •0,13 = 0,03).

Знание акустических характеристик оборудования позволяет без нарушения норм уменьшить габариты диффузоров. При уровне шума до 40 дБ(A) для охлаждающего воздуха можно использовать диффузор размером 500 (L_wa ≤ 35 дБ(A), v_эф = 3,62 м&#61487c), а для вентиляционного— 400 (L_wa≤25 дБ(A), v_эф= 2,7 м/c). Соответствующие параметры воздуха на входе в рабочую зону (у стены) для 500 диффузора будут иметь значения: v = 0,48 м/с, dt = –2,6 K.Между диффузорами: v = 0,35 м/с, dt = –2,6 м/с. В качестве вытяжных диффузоров можно использовать аналогичные диффузоры: 500 и 400 либо решетки.

3. Вихревой диффузор

К сожалению данные типы диффузоров практически не используются в современной отечественной практике в отличие от западных проектов. В соответствии с допустимым уровнем шума в помещении выбираем тип и размер вихревого диффузора, например, RFD-R-K/315/. Для раздачи охлаждающего воздуха необходимо два диффузора и один — на вентиляционный воздух.

Для определения параметров воздуха на входе в рабочую зону необходимо знать расстояние между диффузорами А, расстояние до стены Х и высоту от диффузора до рабочей зоны Н1. Симметричному расположению соответствуют следующие размеры: А = 1,9 м, Х = 0,97 м, Н₁ = 2,7 – 1,3 = 1,4 м. Расстояние между приточным и вытяжным диффузорами — 2,29 м. По каталогу определяем параметры воздуха на входе в рабочую зону у стены для охлаждающего воздуха: v = 0,36 м/с, dt = –0,6 K.

Параметры воздуха между охлаждающими диффузорами: v = = 0,29 м/с, dt = –0,6 K. Оценим потерю холода при использовании вихревых диффузоров. При расстоянии между приточным и вытяжным диффузорами, равном L = 2,29 м, для диффузора размером 315 отношение переохлажденного воздуха на длине L к воздуху на выходе из диффузора будет равно dt_l/dt_z= 0,06. Поэтому долю холода, теряемую в вытяжке, можно оценить следующей величиной: 0,25 •0,06 = = 0,015, т.е. менее 2%.

Таким образом, использование вихревых диффузоров позволяет с одной стороны существенно улучшить комфорт в помещении, а с другой значительно уменьшить потери холода и свежего воздуха. Однако при одном и том же уровне шума они могут раздавать меньшие расходы воздуха, обеспечивая более высокий уровень комфорта, за что, разумеется, приходится расплачиваться более высокой ценой.

В табл. 3 сведены основные результаты анализа. В табл. 4 приведены результаты сопоставления цен только приточных устройств, т.к. для вытяжки могут быть использованы одни и те же вытяжные решетки. Данная работа не претендует на фундаментальность, и выводы, приведенные в ней, имеют ограничения. Они применимы к конкретному помещению, к конкретной схеме воздухораздачи и к конкретному оборудованию.

Цель этой статьи — продемонстрировать последствия принятия необоснованных решений и показать, что есть иной путь и иные варианты. Ответственность за правильный выбор лежит на проектировщике. Мы лишь призываем делать его осознанно.

* Фирма выбрана автором в качестве примера за полноту и грамотность изложения технических материалов. Не агитируя в пользу того или иного оборудования, замечу, что работа проектировщиков ограничена жесткими лимитами времени, зачастую небезразлично, сколько времени придется затратить на выбор воздухораздающего оборудования. И здесь TROX на высоте. Основной принцип, заложенный в каталог TROX,— максимально сократить время проектировщика на подбор оборудования. Например, расчет всех вариантов в данной статье занял не более 20 мин.

Источник

Площадь «живого» сечения

Для циркуляции воздуха в пространстве между каминной топкой и облицовкой создаётся конвекционная камера. В нижней части этой камеры необходимо обеспечить приток холодного воздуха, а в верхней оставить отверстия для выхода горячего воздуха. Площадь сечения отверстий, необходимых для надёжной и безопасной работы камина, указывается изготовителями каминных топок в паспортах изделий. У различных изготовителей требования к минимальной площади «живого» сечения могут отличаться.

Однако есть отопительные приборы, для которых изготовители требуют обеспечить минимальную площадь суммарного «живого» сечения, равную 1000 см ² или 1200 см ² как на приток холодного воздуха, так и на выход горячего воздуха. Поэтому всегда следует помнить об этом, в инструкции по установке и эксплуатации найти данные для конкретной каминной топки, чтобы предусмотреть места для установки вентиляционных решёток.

Ниже приведена примерная схема установки каминной топки и облицовки, с учётом вентиляционных решёток.

Это примерная схема монтажа камина. Разумеется, она может достаточно сильно отличаться, в зависимости от того, будет ли установлен конвекционный кожух и осуществляться отвод части тепла в помещения на втором этаже; дымоход будет изготовлен из стальных труб, которые будут спрятаны коробом до потолка, или кирпичный дымоход будет проходить в стене, а соединение с ним каминной топки будет осуществляться при помощи небольшого соединительного элемента (в этом случае короб камина совсем не обязательно делать до потолка).

В любом случае, ничего сложного нет. Достаточно выполнять требования пожарных норм и правил, а также заводские инструкции по установке и эксплуатации каминных топок, чтобы заблаговременно подобрать необходимое количество подходящих по размерам вентиляционных решёток.
