Что такое полупрямая наводка в артиллерии
Массовое применение различных видов вооружения внесло много нового в характер боевых операций. В ходе войны все рода войск совершенствовались и повышали свою боевую мощь. Однако по разрушительной силе огня и способности бороться с танками и самолетами одно из первых мест среди родов войск всегда принадлежало и принадлежит артиллерии. Артиллерия в современной войне остается одним из важнейших родов войск.
В 1937 г. в Кремле, в день чествования наших замечательных летчиков, товарищ Сталин, отметив достижения авиации и ее выдающуюся роль в будущей войне, так охарактеризовал значение артиллерии:
«… Если мы с вами заглянем в историю, то увидим, какую важную роль во всех войнах играла артиллерия. Авиация на полях сражений появилась сравнительно недавно; она начинает первой борьбу с противником в глубоком тылу, наводит страх и панику, потрясает врага морально, но это не то, что требуется для окончательного разгрома и одержания победы над врагом.
Для того, чтобы решить успех войны, всегда требовалась артиллерия. Чем побеждал Наполеон? Прежде всего своей артиллерией. Чем в 1870 году под Седаном были разгромлены французы? По преимуществу артиллерией. Чем в мировую войну французы били немцев под Верденом? — Главным образом артиллерией. Для успеха войны исключительно ценным родом войск является артиллерия. Я хотел бы, чтобы наша артиллерия показала, что она является первоклассной».
С первых же дней Великой Отечественной войны на полях сражений появилось огромное количество танков и авиации. Немцы рассчитывали, пользуясь временным преимуществом в количестве танков и авиации, покорить весь мир. Они надеялись, что их бронированные полчища беспрепятственно пройдут по степным просторам нашей Родины.
Наша артиллерия оказалась той силой, которая помогла Советской Армии не только остановить продвижение немецких бронированных орд, но и нанести им жестокое поражение.
В чем же сила советской артиллерии?
Прежде всего — в могуществе ее огня, в способности быстро маневрировать на поле боя, в совершенной технике и, наконец, в людях, владеющих этой техникой. Ни один род войск не обладает таким мощным огнем, как артиллерия.
В современной войне наступление не мыслится без массированного огня артиллерии, так как без ее помощи ни танки, ни пехота, даже поддерживаемые массированными ударами с воздуха, не в состоянии прорвать оборону противника. Примером этому может служить наступление немцев на Курский выступ в июле 1943 г., когда они на отдельных участках фронта шириной 2 км предпринимали атаки 500 танками и все же не добились желаемых результатов. За первые 3 дня в этих боях было уничтожено 1539 немецких танков.
Современная оборона строится с расчетом на длительное сопротивление, а поэтому огневые средства размещаются в железобетонных и дерево-земляных сооружениях, прикрываются броневыми колпаками, для укрытия же людей роются глубокие траншеи и ходы сообщений.
Достаточно сказать, что на Миусском оборонительном плацдарме площадью 400 кв. км немцы вырыли около 2500 км глубоких траншей и ходов сообщений, создали свыше 800 опорных пунктов. Если при этом учесть еще, что вся эта система была насыщена десятками тысяч орудий, ручных и станковых пулеметов, автоматических винтовок, то станет ясным, что без уничтожения этих смертоносных средств никакая атака была невозможна. И тем не менее такая оборона немцев не смогла противостоять советской артиллерии.
Чтобы представить себе силу огневых ударов нашей артиллерии, приведем следующий пример.
При ликвидации окруженной немецкой группировки под Сталинградом артиллерия одного фронта за 20 дней боев уничтожила в немецкой обороне 127 артиллерийских и минометных батарей и, кроме того, 830 отдельных орудий и минометов, 1820 пулеметов, свыше 3000 дерево-земляных и долговременных огневых точек и около 200 танков.
В целом артиллерия фронта за один залп[1] выпускала около 180 т металла и 28 т взрывчатого вещества.
Расход же металла только за один день боя составлял около 5400 т, на перевозку которых требовалось до 340 железнодорожных вагонов.
Рис. 1. Тысячи орудий различных калибров открыли свой смертоносный огонь.
За один день боя было произведено один миллион двести тридцать шесть тысяч выстрелов; общий вес снарядов составил 35 973 т, для перевозки которых требовалось две тысячи четыреста пятьдесят вагонов.
Такое большое количество боеприпасов и орудий наша страна могла дать фронту благодаря самоотверженному труду всего советского народа.
Партия Ленина — Сталина мобилизовала весь советский тыл и с максимальной эффективностью использовала для разгрома врага неисчислимые ресурсы нашей страны.
За годы Великой Отечественной войны наша военная промышленность произвела для Советской Армии орудий в 29 раз больше и минометов в 89 раз больше по сравнению с тем, что было произведено промышленностью царской России в период первой мировой войны.
Незадолго до Великой Отечественной войны Генералиссимус Советского Союза товарищ Сталин, предвидя особую роль артиллерии в современной войне, сказал: «Артиллерия — бог войны». И это гениальное предвидение Генералиссимуса Сталина блестяще подтвердилось действиями нашей артиллерии в Великой Отечественной войне. Наша артиллерия стала главной ударной силой Советской Армии.
Чтобы успешно поражать столь разнообразные цели, требуется иметь на вооружении орудия разных типов.
Рассмотрим такие резко различающиеся цели, как танк и блиндаж.
БОЕВАЯ РАБОТА НА ОТКРЫТОЙ
ОГНЕВОЙ ПОЗИЦИИ
ПРИ ВЫПОЛНЕНИЙ ОГНЕВЫХ ЗАДАЧ
ПОЛУПРЯМОЙ НАВОДКОЙ
ОБЩИЕ ПОЛОЖЕНИЯ
142. В отдельных случаях, когда по условиям обстановки огневую задачу нельзя выполнять с закрытой огневой позиции, а также стрельбой прямой наводкой с открытой огневой позиции, огневую задачу выполняют батареей (взводом, орудием, минометом) стрельбой полупрямой наводкой.
Для выполнения огневых задач стрельбой полупрямой наводкой в горной местности в основном привлекаются минометные подразделения.
Наиболее характерными целями для стрельбы полупрямой наводкой являются:
для орудия (миномета) — отдельные небронированные неподвижные цели;
для батареи (взвода) — групповые небронированные неподвижные цели, а также долговременные оборонительные сооружения, которые необходимо разрушать.
Для разрушения долговременных оборонительных сооружений привлекают орудия (минометы) крупного калибра.
Огневые задачи стрельбой полупрямой наводкой выполняют, как правило, с временных огневых позиций.
Выбор огневой позиции осуществляет командир батареи (командир огневого взвода).
Характер инженерного оборудования временной огневой позиции зависит от условий обстановки (продолжительности времени ее использования) и предусматривает, как правило, подготовку площадки под орудие (оборудование ровика для опорной плиты и канавок под двуногу-лафет миномета).
выбор, подготовку и занятие огневых позиций орудиями (минометами);
выбор, подготовку и занятие командно-наблюдательных пунктов;
организацию и ведение разведки;
выполнение огневых задач;
контроль за результатами стрельбы.
144. Огневая позиция для выполнения огневых задач стрельбой полупрямой наводкой должна обеспечивать:
ведение огня в назначенном секторе обстрела;
взаимное перекрытие секторов обстрела с соседними орудиями (минометами);
скрытность ее занятия, надежную маскировку до открытия огня и внезапность открытия огня.
145.Топогеодезическая привязка огневой позиции и командно-наблюдательных пунктов при полупрямой наводке не обязательны, если
дальности до целей будут определяться с помощью дальномера.
При определении дальностей до целей по карте топогеодезическую привязку выполняют способом, обеспечивающим своевременность открытия огня, с последующим наращиванием точности привязки.
Высоты огневых позиций и командно-наблюдательных пунктов определяются по карте.
Сущность прицеливания. Наводка Виды наводки Горизонтальная и вертикальная наводка.
Задача прицеливания состоит в том, чтобы придать оси канала ствола такое положение в пространстве, при котором средняя траектория будет проходить через требуемую точку (цель).
Прицеливаниесостоит из двух этапов:
1. Установка –построение схемы углов на прицельных приспособлениях орудия. При установкеработают механизмами прицельных приспособлений, не изменяя положение оси канала ствола орудия.
2. Наводка – совмещение построенной на прицельных приспособлениях схемы углов со схемой углов на местности. При наводкеработают механизмами наведения, не изменяя установки на прицельных приспособлениях.
В зависимости от способа совмещения установленных на прицельных приспособлениях углов с углами на местности (в пространстве) различают:
Прямую наводку;
Полупрямую наводку;
Непрямую наводку.
Для наводки орудия используются приборы наводки – оптический или панорамный прицел.
Прямойназывается наводка, когда стволу орудия направление на цель в горизонтальной плоскости придается непосредственным визированием по цели, т.е. цель является точкой наводки, а угол возвышения, соответствующий дальности до цели, придается непосредственным визированием по цели с помощью оптического прицела, при этом угол места цели учитывается автоматически.
Полупрямойназывается наводка,когда необходимое положение в горизонтальной плоскости стволу придается непосредственным визированием по цели (прямая горизонтальная наводка), а угол прицеливания вводится в установку механического прицела и угол возвышения придается с помощью бокового уровня (непрямая наводка).
Если для наводки орудия в горизонтальной и вертикальной плоскостях используется одна направляющая линия (оптическая ось оптического прицела), то наводка называется нераздельной.Нераздельной наводкой является прямая наводка.
Если для наведения орудия используются две направляющие линии:
– для горизонтальной наводки – оптическая ось панорамы (оптического прицела);
– для вертикальной наводки – ось продольного (бокового) уровня
то наводка называется раздельной.Раздельной наводкой являются полупрямая и непрямая наводки.
Горизонтальной наводкойназывается придание оси канала ствола требуемого положения в горизонтальной плоскости. Задача горизонтальной наводки состоит в том, чтобы совместить вертикальную плоскость, проходящую через ось канала ствола (плоскость стрельбы) с вертикальной плоскостью, проходящей через линию цели.
Направляющей линией для выполнения горизонтальной наводки при прямой и полурямой наводке является оптическая ось оптического прицела (панорамы).
Направляющей линией для выполнения горизонтальной наводки при непрямой наводке является оптическая ось панорамы. Придание стволу необходимого положения осуществляется с использованием точки наводки.
 |
Вертикальной наводкойназавыется придание оси канала ствола орудия требемого положения в вертикальной плоскости, т.е. придается угол возвышения, соответствующий определенной дальности стрельбы. Угол прицеливания вводится в установку механического прицела и угол возвышения придается с помощью бокового уровня. Направляющей линией будет являться ось продольного (бокового) уровня.
СУЩНОСТЬ ПРИЦЕЛИВАНИЯ ОРУДИЙ
К моменту выстрела оси канала ствола орудия придают акое положение в пространстве, при котором средняя траектория наряда будет проходить через цель. Совокупность всех действий по приданию оси орудия требуемого положения в пространстве называют прицеливанием.
В горизонтальной плоскости определяют угол горизонтальной наводки q (угломер), образуемый между проекциями линии наводки и линии выстрела на горизонт орудия.
Линия наводки — кратчайшее расстояние между орудием и точкой наводки Тн. Точка наводки Тн — точка на местности, выбранная для фиксирования основного направления, в которое направляется орудие после занятия огневой позиции. Углы а,
и q, определяющие положение оси орудия в пространстве, получают при подготовке исходных данных для стрельбы, называя их прицел а, уровень е и угломер q. Угол а всегда положительный, так как линия

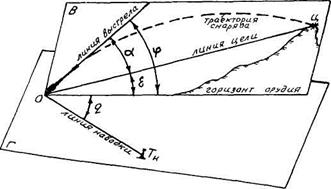

Рис 5.3. Схема построения углов прицеливания на местности
выстрела во всех случаях будет проходить выше линии цели. В то же время углы
и
могут быть как положительными, так и отрицательными, при этом отрицательный угол называют углом склонения.
Таким образом, прицеливание состоит из двух этапов:
1) установка, то есть построение на прицеле схемы углов, полученных при подготовке данных для стрельбы; работают только механизмами прицела, а положение оси орудия пока не изменяется;
2) наводка, то есть совмещение схемы углов, построенных на прицеле со схемой углов на местности, путем поворота орудия вместе с прицелом на требуемые углы: оси канала ствола придают требуемые направления в горизонтальной плоскости (горизонтальная наводка) и вертикальной плоскости (вертикальная наводка).
Как будет показано ниже, прицельными линиями прицелов, как правило, являются оптическая ось орудийной панорамы и ось бокового продольного уровня квадранта Нулевыми линиями прицеливания называют положения линий прицеливания при основных (начальных) установках углов на шкалах прицела, при этом нулевая линия прицеливания всегда параллельна оси ствола орудия.
В зависимости от характера цели и условий стрельбы наводка делится на прямую, полупрямую и непрямую. Прямая наводка выполняется непосредственным визированием прицельной линии в цель, используется видимость цели. Эта наводка применяется при стрельбе с открытых огневых позиций, где в качестве прицельной линии используется оптическая ось панорамы.
При непрямой наводке ось орудия в горизонтальной плоскости устанавливается с помощью точки наводки ТН, а в вертикальной — с помощью бокового уровня. Эта наводка применяется при стрельбе с закрытых огневых позиций.
В качестве прицельных линий при полупрямой и непрямой наводках используются оптическая ось панорамы (для горизонтальной наводки) и ось бокового уровня (для вертикальной наводки).
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Наводка орудия, способы наводки. Порядок непрямой наводки орудия и отмечание по точкам наводки
Б.р.4 Способы придания основного направления стрельбы основному орудию.
Способы придания основного направления стрельбы основному орудию.
Основному орудию основное направление стрельбы придают одним из следующих способов:
— по визиру (буссоли) машины старшего офицера батареи, ориентированному по дирекционному углу в основном направлении стрельбы;
— по заранее определенному угломеру;
Способы построения параллельного веера батареи.
параллельный веер батареи одним из следующих способов:
— по визиру (буссоли) старшего офицера батареи, ориентированному в основном направлении стрельбы;
— по основному орудия;
— по небесному светилу.
Наводка орудия, способы наводки. Порядок непрямой наводки орудия и отмечание по точкам наводки.
Наводкой орудия называют придание стволу орудия направления на цель и угла возвышения, соответствующего дальности до цели. Таким образом, орудие наводится в цель по двум углам: горизонтальному и вертикальному.
Угол в горизонтальной плоскости определяет направление на цель, а угол в вертикальной плоскости, равный сумме угла места цели и угла прицеливания, определяет угол возвышения ствола орудия.
Наводку осуществляют с помощью прицельных приспособлений, поворотного и подъемного механизмов гаубицы.
Для наведения орудия в горизонтальной плоскости с использованием орудийной панорамы применяется понятие угломера.
Угломером называют горизонтальный угол в точке стояния орудия, отсчитываемый против хода часовой стрелки между обратным направлением ствола наведенного орудия и направлением на точку наводки.
Основным угломером называют угломер орудия, наведенного в основном направлении.
По характеру прицеливания наводка орудия подразделяется на прямую, полупрямую и непрямую.
Непрямая наводка (наводка с закрытой огневой позиции) применяется в тех случаях, когда цель не видна с огневой позиции.
Наводку этого вида производить в такой последовательности:
· установить прицел вертикально, выведя пузырек поперечного уровня прицела на середину;
· установить по шкале тысячных скомандованный прицел;
· установить угол места цели;
· установить угломер панорамы согласно поданной команде;
· действуя подъемным механизмом гаубицы, придать стволу угол возвышения, выводя пузырек продольного уровня на середину, пузырек поперечного уровня удерживать механизмом поперечного качания прицела на середине;
· действуя поворотным механизмом гаубицы совместить перекрестие панорамы (вершину центрального угольника) с точкой наводки;
