+ Щелкайте по фото, чтобы увеличить!

В качестве примера рассмотрим стандартную лекальную линейку типа ЛД, изготовленную. дата неизвестна, примерно начало 1980-х годов. Некогда эта линейка была в пластмассовом пенале, с паспортом. теперь, увы.

На верхней части маркировка: 450 Л КЛ 0.

Металл покрыт чернением, скосы ничем не покрыты.

Согласно ГОСТу средний полный срок службы таких линеек должен быть не менее 8 лет. Линейки сделаны из прочных материалов, требования по точности к ним предъявляются не жесткие, и с их помощью выполняются не самые точные работы. Тем не менее, и они приходят в негодность.

Основные дефекты лекальных линеек: износ, сколы, выбоины, трещины на рабочих поверхностях, коррозия. Большая часть дефектов устранима мастером-ремонтником, но некоторые дефекты невозможно исправить, или объем работ становится через чур затратным и не рентабельным.

Ремонт лекальной линейки типа ЛД относительно простой:

Коррозию снимаем вулканитовым кругом (смотрите описание в статье «Организация мастерской по ремонту линейно-углового измерительного инструмента»). Острые углы правим либо алмазным кругом, либо на доводочной плите, жесткий требований нет.

Когда мы достигнем необходимого результата, можно провести окончательную проверку с помощью концевых мер длины. Впрочем, это обязанность уже контролеров (или как сейчас там их называют).

Михаил Дмитриенко, специально для PRETICH.ru

2019 г.

· Опубликовал Pretich December 04 2019 · В Приборы и инструменты · 0 Комментариев · 2566 Прочтений ·

Комментарии

Нет комментариев.

Добавить комментарий

Пожалуйста, авторизуйтесь для добавления комментария.

Реклама

Авторизация

Вы не зарегистрированы?
Нажмите здесь для регистрации.

Забыли пароль?
Запросите новый здесь.

Источник

Описание и характеристики лекальной линейки

Для проведения слесарно-монтажных работ часто требуются специальные приспособления, которые позволяют делать высокоточную продукцию. Для точного расположения соединяемых поверхностей, их прямолинейности и плоскостности используют поверочные линейки.

Разновидности линеек

В зависимости от своего предназначения они делятся на:

По способу изготовления они бывают:

Проверка прямолинейности

Применение лекального инструмента для проверки прямолинейности изделия осуществляется на просвет, то есть с применением световой щели. По-другому этот метод называют способом щели.

Чтобы использовать этот метод, необходимо приложить к проверяемой поверхности острую кромку инструмента так, чтобы источник света оказался позади него и детали. Он должен располагаться вертикально на уровне глаз. При этом необходимо контролировать просвет в разных местах инструмента, между ним и поверхностью изделия.

Отклонением от прямолинейности можно считать наличие просвета между поверочным приспособлением и измеряемой деталью. Опытный мастер может видеть отклонения в 0,003−0,005 мм при таком методе контроля.

При использовании метода следа применяют рабочее ребро линейки, которым необходимо провести по чистой поверхности, подлежащей проверке. О прямолинейности в этом случае судят по оставшемуся следу: ровный след свидетельствует о наличии ровной поверхности, а прерывистый — говорит об изъянах детали.

Инструмент с широкой рабочей поверхностью в зависимости от области применения может выпускаться с разными видами сечений:

Инструменты с широкой рабочей поверхностью ШП, ШД, ШМ делятся на три класса в зависимости от назначения: 0,1,2. Угловые трехгранные линейки имеют два класса: 1 и 2.

При проведении работ высокой точности используют инструмент 0 и 1 классов. При проведении работ по монтажу, требующих нормальной точности, применяются линейки 2 класса.

Инструменты этого вида используют для проверки плоскостности и прямолинейности по краске или линейным отклонениям. Для измерения линейных отклонений инструмент укладывается на поверхность изделия или две одинаковые мерные плитки. С помощью щупа измеряют образовавшийся просвет между линейкой и изделием.

Можно также использовать полоски папиросной бумаги, которые находятся под измерительным инструментом. Измеряют отклонения от прямолинейности в этом случае по силе прижатия полосок в момент удаления одной из них.

Определение на краску

Осуществляя проверку на краску, необходимо рабочую поверхность линейки покрыть суриком или сажей и положить линейку на проверяемую поверхность изделия. Для точности измерений линейку перемещают плавными движениями без нажима по поверхности изделия.

Далее, линейку следует аккуратно снять с поверхности и посмотреть на расположение и количество пятен. О качественно выполненном изделии и хорошей плоскостности можно говорить при равномерном расположении пятен на поверхности изделия.

За единицу измерения в этом случае берут квадрат размером 25 на 25 мм. Судить о высокой плоскостности изделия можно по большому количеству пятен на этом квадрате.

Применение поверочных плит

Проверку широких поверхностей изделий не всегда можно провести линейками. С этой целью применяют поверочные плиты с методом проверки на краску. Плиты применяются в основном для проведения контрольных работ на промышленных предприятиях.

Изготавливают плиты из мелкозернистого чугуна серого цвета. Плиты делят на четыре класса по точности рабочей поверхности. Для проверки изделий используют первые три класса. Четвертый класс плит используют в качестве разметочного материала.

Методика работы с плитами аналогична способу работы с линейкой методом проверки на краску. Обращаться с плитами необходимо бережно, чтобы они давали четкие измерения. Этот инструмент нужно беречь от ударов, грязи и царапин. После работы инструмент очищают чистой ветошью, смазывают вазелином, скипидаром или минеральным маслом. Помещая инструмент на хранение, его накрывают щитом из дерева.

Покупка изделия

Лекальные линейки для проверки плоскости купить можно в магазинах инструментов или найти более выгодные по стоимости предложения на сайтах строительных компаний.

Цена на такой товар будет зависеть от рабочих характеристик, материала изготовления инструмента и производителя. Крупные торговые компании предлагают своим клиентам широкий ассортимент инструмента, размещенного в каталоге на сайте.

Цена на различные модели варьируется от 1000 рублей до 22 500 рублей. Покупатель может выбрать товар, заказать его доставку и при необходимости получить подробную консультацию у менеджера на сайте.

Источник

Линейки поверочные лекальные с двусторонним скосом тип ЛД ГОСТ 8026-92

Цена на Линейки поверочные лекальные с двусторонним скосом тип ЛД ГОСТ 8026-92

Дата обновления цен: 30.11.2021

Название	Наличие	Цена (с НДС), руб.
ЛД-80 кл. 0 ГОСТ 8026-92 (с поверкой)	150	5 440,00	добавить в заказ убрать из заказа купить в 1 клик
ЛД-80 кл. 1 ГОСТ 8026-92 (с поверкой)	20	1 260,00	добавить в заказ убрать из заказа купить в 1 клик
ЛД-125 кл. 0 ГОСТ 8026-92 (с поверкой)	77	6 920,00	добавить в заказ убрать из заказа купить в 1 клик
ЛД-125 кл. 1 ГОСТ 8026-92 (с поверкой)	314	1 680,00	добавить в заказ убрать из заказа купить в 1 клик
ЛД-200 кл. 0 ГОСТ 8026-92 (с поверкой)	110	7 880,00	добавить в заказ убрать из заказа купить в 1 клик
ЛД-200 кл. 1 ГОСТ 8026-92 (с поверкой)	10	3 520,00	добавить в заказ убрать из заказа купить в 1 клик
ЛД-320 кл. 0 ГОСТ 8026-92 (с поверкой)	66	9 200,00	добавить в заказ убрать из заказа купить в 1 клик
ЛД-320 кл. 1 ГОСТ 8026-92 (с поверкой)	10	5 980,00	добавить в заказ убрать из заказа купить в 1 клик

Не нашли нужного товара или есть вопросы по характеристикам товаров доставке или оплате? Задайте его нам!

Характеристики Линейки поверочные лекальные с двусторонним скосом тип ЛД ГОСТ 8026-92

Допускаемые отклонения от прямолинейности, мкм:

Пример обозначения: Линейка лекальная поверочная типа ЛД-0-200.

Описание: Линейки поверочные лекальные с двусторонним скосом тип ЛД ГОСТ 8026-92

Линейка предназначена для проверки прямолинейности и плоскостности методом световой щели «на просвет» и применяется при лекальных, слесарных и контрольных операциях. Линейка изготовляется из закаленной высококачественной стали. Расположенные с двух сторон под углом доведенные поверхности образуют рабочую грань ножевидной формы. С одной стороны лекальная линейка срезана под углом для удобства контроля в труднодоступных местах. Линейки оснащены теплоизолирующими накладками.

приборы (КИП) — это оборудование, без которого сегодня невозможно представить современное производство. Измерения необходимы на каждом производительном этапе и в самых разных промышленных сферах. Поэтому измерительные инструменты так разнообразны, это и Линейки поверочные лекальные с двусторонним скосом тип ЛД ГОСТ 8026-92, микрометры, микаторы, поверочные и лекальные линейки, шагометры, угломеры, толщиномеры, твердомеры, микроскопы, штангенциркули,

Купить Линейки поверочные лекальные с двусторонним скосом тип ЛД ГОСТ 8026-92 с доставкой по России

Источник

ЛД-125 кл00

Информация о товаре

Опции и аксессуары

Гарантия и доставка

При проведении измерений любая неточность может стать фатальной и исказить конечные расчеты. Поэтому к точности и надежности инструментов предъявляют самые строгие требования. ЛД-125 кл00 в своей категории можно считать эталоном. Качественное техническое оснащение гарантирует минимально возможную погрешность независимо от сложности операции. С измерителями и комплектующими из нашего каталога можно работать как в лабораторных, так и в полевых условиях. У них большой ресурс благодаря продуманной конструкции и впечатляющей стойкости к негативным внешним воздействиям.

Гарантия 12 месяцев, если иное не предусмотрено заводом производителем В течении 30 дней компании обязуется заменить прибор или произвести гарантийный ремонт.

Информация о товаре

При проведении измерений любая неточность может стать фатальной и исказить конечные расчеты. Поэтому к точности и надежности инструментов предъявляют самые строгие требования. ЛД-125 кл00 в своей категории можно считать эталоном. Качественное техническое оснащение гарантирует минимально возможную погрешность независимо от сложности операции. С измерителями и комплектующими из нашего каталога можно работать как в лабораторных, так и в полевых условиях. У них большой ресурс благодаря продуманной конструкции и впечатляющей стойкости к негативным внешним воздействиям.

Гарантия и доставка

Гарантия 12 месяцев, если иное не предусмотрено заводом производителем В течении 30 дней компании обязуется заменить прибор или произвести гарантийный ремонт.

Источник

Лекальная линейка ЛД-125 кл.0 Туламаш 108805

Спишите до 557 р. бонусами Начислим 13 бонусов

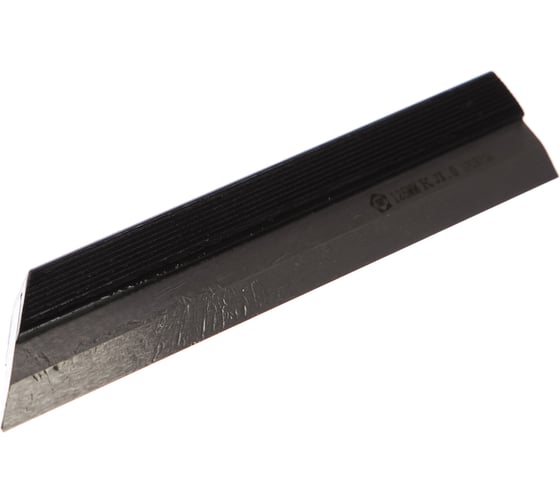

Лекальная линейка ЛД-125 кл.0 Туламаш 108805 обеспечивает простоту определения неровностей или отклонений от прямой линии на деталях.

Для удобства удержания на одной стороне расположена специальная рифленая рукоятка.

Технические характеристики линейки Туламаш 108805
