Победа над «SRS»
Недели 2 назад начал периодически загораться SRS на панели, спустя время он уже горел постоянно. В первую очередь начал грешить на свою корявую пайку, т.к. шлейф в руле я обрывал а патом запаивал, но там всё отлично, заметил болтающиеся провода под водительским сиденьем. Вроде подергал провода лампочка погасла, решил что фишки не контачат, но опять же дело не в них, решил разобрать салон:
Снял сиденье и раскавырял фиксатор замка безопасности, но билн и там проблемы не обнаружил.
Дальше соединил фишки, включил зажигание и пошел шабуршить провода:
Опять же там проблему не обнаружил, провода целые, но… при продергивание лампа то гаснет то загорается.
Пошел искать дальше в сторону панели и всё оказалось просто до безобразия, не с того конца я начал искать решение проблемы:
Открутил, зачистил, пробрызгал WD40 прикрутил на место, лампа стала моргать уже реже, так же выдернул фишку из блока SRS, там так же всё окислилось.
Это было следствие протекания печки отопителя в прошлом году, (запись в БЖ ранее) антифриз с печки течет именно на этот блок. Всё прочищено, смазано и собрано на место. Лампа потухла, проехал уже 100км не разу не загоралась.
Сброс ошибки SRS своими руками (Блок подушек Lifan Breez)
Всем привет.
В своем бортжурнале www.drive2.ru/l/477332358429672011/ я уже писал про блок подушек безопасности, который установлен на наших машинах.
Как правило, это блок c каталожным номером LAX3658100D1 производителя Jin Heng. Есть сведения, что в некоторых Lifan’ах ставились блоки от Siemens, Bosch, и Continental. Если у вас стоит один из таких блоков, то это хорошо, т.к. в этом случае у вас есть возможность подключиться к нему используя FTDI-кабель и софт Cascade 0.9.3. Можно прочесть ошибки и стереть их.
Увы, но в моем лифане стоял блок SRS Jin Heng, и программа Cascade с ним работать не умеет. Какого-либо бесплатного софта для этих блоков тоже нет.
Уже 2 года назад, из-за порванной улитки в руле начала вылезать ошибка SRS («беременный мужик»), которая после нескольких повторений прописалась в мозги блока и последние два года напоминала о себе, несмотря на то, что улитка была заменена, и целостность всей проводки подушек была 100%.
Красная лампочка напрягала. Заклеить лампочку или вытащить предохранитель блока — конечно был выход, но это самообман, т.к. блок с ошибкой в случае необходимости не сработает.
Как можно было погасить эту лампочку цивилизованным способом:
1) Давным-давно подобную ошибку в нашем городе получалось стереть только дилерским сканером. С недавнего времени у нас больше нет лифановских дилеров, поэтому этот вариант отпал. Обычные сканеры, как правило, такие блоки не читают. Последние несколько автосервисов не смогли даже подключиться к блоку.
2) Найти человека с Launch X431 или мультитрониксом — вариант. Китайский донгл за 17000 рублей отлично коннектится к блоку и стирает ошибки (было проверенно лично). Но телефон того человека куда-то потерялся. Покупать же мультитроникс или лаунч для того чтобы скинуть эту ошибку, как-то не очень хотелось )))
3) Стереть ошибку самостоятельно путем записи дампа из чистого блока.
Далее информация для тех, кто понимает, о чем речь, у кого прямые руки и кто ясно понимает, что делает.
В хозяйстве с недавних пор появился USB программатор ch341. Он без проблем может работать с этим чипом. Также в комплекте идет прищепка для удобной работы ))
Стоимость — около 300 рублей.
Ссылка на Aliexpress
Те, кто понимает о чем речь, могут читать дальше.
Подразумевается, что человек, у которого есть такой программатор, умеет им пользоваться, поэтому многие подробности здесь не будут описаны, т.к. итак все ясно.
Программатор работает с чипами, использующими питание 3.3 вольта. Но нужный нам чип FM25C160 работает (вот ведь!) с питанием 5 вольт. Это не проблема для понимающих людей, просто нужно подменить питание с 3.3 на 5, (подаем его на выводы 7 и 8 чипа. 5 вольт берутся прямо с программатора)
Можно начинать работу:
Можно использовать и прищепку (если получится):
Победа над «SRS» этап №2
Прошла неделя и индикатор SRS вернулся красным светом, но по предыдущему посту уже знаю в какую сторону искать.

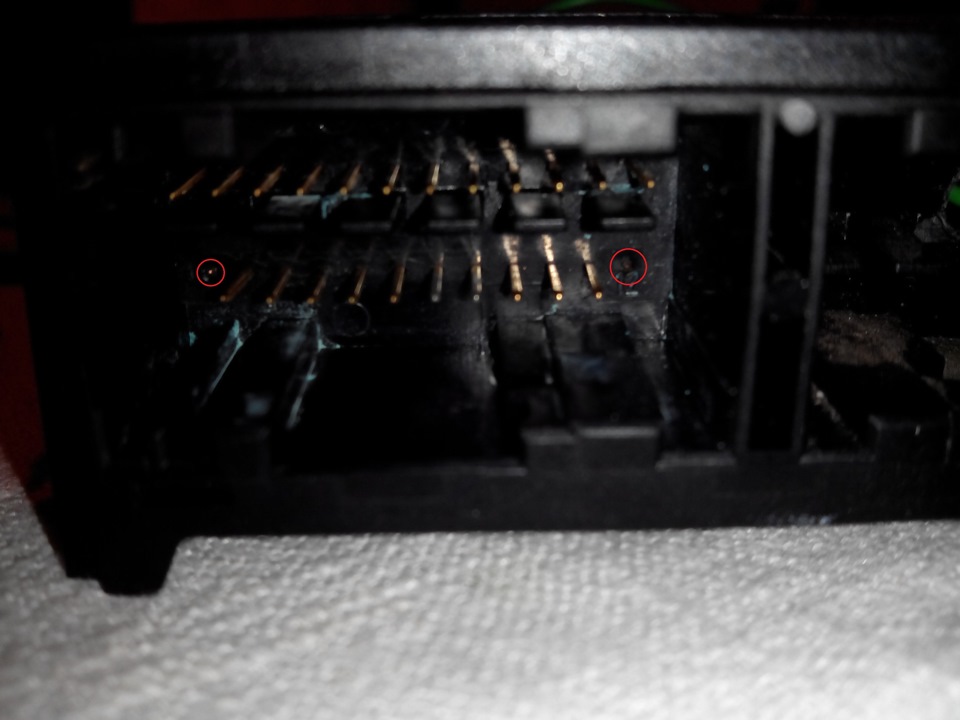

Опять полез под руль выдергивать разъем с блока и… оказалось что разъем не просто окислился, отгнили под корень 2 ножки на самом блоке.
Что же делать, как же быть, новый блок покупать — не вариант — стоимость железки 5800 деревянных.
Но как говорится наши руки не для скуки, разобрал блок, осмотрел внутри, следов протечки и окиси не замечено, следовательно блок скорее жив чем мертв.

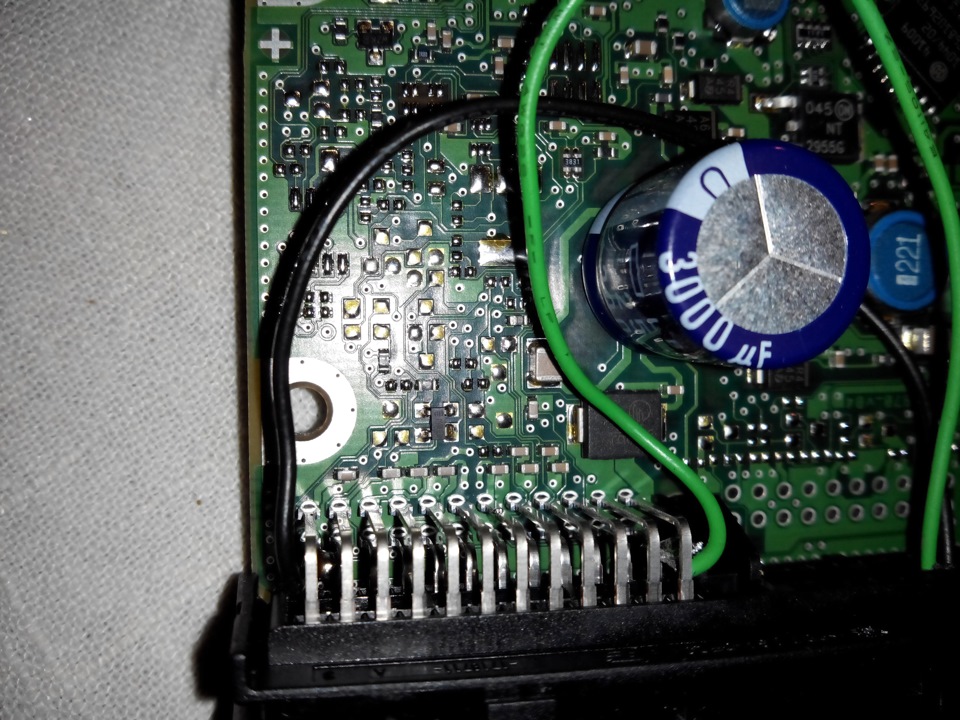

Восстановить эти контакты кажется не реальным, но выход есть всегда, рядом просверлил дырку, проложил внутрь блока 2 провода и подпоялся к контактам уже внутри.
После залил отверстие обувным клеем, одел термоусадку на провода, и припаял заранее купленный 4х контактный разъем папа-мама.
Далее вторая часть ремонта уже внутри авто.
В скрюченном состоянии уваливаюсь под руль и разбираю родной разъем (фишка разборная и можно выдернуть нужные провода из общего жгута)
И по той же схеме подпаиваю их в новую фишку.
Собираю всё на место.
Результат не заставил себя долго ждать, при первом же запуске прошла самодиагностика, индикатор погас и более не бесил меня своим красным светом.
Загорелся SRS (подушки безопасности)
SE959
Старожил
На Х60 установлено две подушки безопасности, водительская и пассажира. Подушка водителя расположена в центральной накладке руля, а подушка пассажира внутри передней панели за пластиковой крышкой.
В состав системы SRS входят следующие компоненты: Модуль подушки безопасности водителя, модуль подушки безопасности пассажира, спиральная проводка (часовая пружина), электронный блок управления подушками, опционально могут быть еще преднатяжители ремней водителя и пассажира.
Электронный блок управления SRS
Блок установлен за центральной консолью справа от педали газа. При очень низком напряжении в сети автомобиля или при потере питания в случае аварии блок подушек сохраняет свою работоспособность минимум в течение 100 мс.
Модуль подушки безопасности водителя
Модуль выполнен конструктивно внутри накладки руля, разборка его невозможна. В каждом модуле находится газогенератор и эластичная оболочка (подушка), которая надувается при срабатывании системы, предохраняя водителя и пассажира от сильных ударов головой.
При столкновении определенной силы модуль получает токовый импульс от блока управления подушками и мгновенно активирует газогенератор. При сгорании газогенератор выделяет большое количество газа и наполняет им подушку. Сама подушка достаточно быстро и резко вылетает из накладки руля, ломая пластмассовую крышку.
Спираль (часовая пружина)
При вращении руля вращается и модуль подушки безопасности водителя. Чтобы с ним постоянно была связь, обмен данными в Лифан Х60 организован через спиральную проводку.
Сама часовая пружина закреплена на рулевой колонке, ее верняя часть является поворотной, а внутри корпуса находится проводка в виде свернутого как часовая пружина эластичного шлейфа. При поворотах руля поворотная часть вращается, и вместе с ней приходит в движение один конец спирального шлейфа.
Таким образом обеспечивается постоянная связь с модулем подушки безопасности водителя. При снятии руля старайтесь на крутить часовую пружину на большое число оборотов в одну сторону. Ее запаса может не хватить и она оборвется.
Проводка системы подушек безопасности на всех лифанах выполнена в желтой гофре в связи с ее особой важностью.
Лампа неисправности системы подушек безопасности (SRS)
Контрольная лампа расположена в правой части панели приборов. При включении зажигания контрольная лампа SRS включается на 5 секунд и гаснет. Но если блок управления обнаружит какую либо неисправность системы безопасности. то лампа будет греть постоянно, предупреждая водителя об отказе системы.
Прицип работы системы безопасности
Система подушек относится к активным системам безопасности. При лобовом столкновении датчик удара посылает соответствующий сигнал о силе удара. Блок согласно заложенной в него программе «решает», есть ли необходимость в активации подушек. Если необходимость есть, блок посылает импульс воспламенения на модули подушек водителя и пассажира. Газогенераторы воспламеняются и наполняют подушки, которые вылетают навстречу водителю и пассажиру. Ложное срабатывание подушек может привести к серьезным травмам.
Правила техники безопасности при обслуживании системы SRS
Нарушение правил техники безопасности при техническом обслуживании системы SRS может привести к произвольному срабатыванию подушек безопасности, что влечет за собой серьезные последствия.
Неправильное техническое обслуживание может привести к неправильной работе системы SRS в дальнейшем. Таким образом, перед началом технического обслуживания системы внимательно прочитайте приведенные ниже инструкции и соблюдайте их при выполнении процедур.
1. Диагностика, установка и обслуживание системы SRS должны проводиться исключительно квалифицированным специалистом.
2. Для диагностики системы не должны использоваться смотровые лампы и обычные вольтметры и омметры. Для измерения напряжения и сопротивления должны использоваться специальные вольтметры и омметры (минимум 10 кОм/В).
3. Перед отсоединением провода от отрицательного вывода аккумуляторной батареи для устранени неисправности системы SRS необходимо в обязательном порядке считать все коды неисправностей.
4. Непосредственно перед началом обслуживания системы необходимо отсоединить провод от отрицательного вывода аккумуляторной батареи, подождать около 3-х минут и только затем приступать к работе. В противном случае не исключена самопроизвольная сработка подушек безопасности.
Внимание: ЗАПРЕЩЕНО проверять сопротивление модуля подушки безопасности, либо проводки с подключенным модулем. ЗАПРЕЩЕНО подавать дополнительное напряжение на проводку SRS
5. Модули подушек безопасности и блок управления системы SRS подлежат обязательной проверке даже после легкого столкновения автомобиля.
6. Если во время обслуживания датчик или блок управления может подвергнутся сильным вибрациям, в таком случае перед началом обслуживания необходимо снять блок управления системы SRS. Нельзя допускать падения блока управления системы SRS. В случае падения он должен быть заменен на новый!
7. Не допускается использование компонентов системы SRS с других автомобилей! Для замены должны использоваться исключительно новые компоненты.
8. Не допускается разборка модулей подушек безопасности и блока управления системы SRS с целью повторного использования или в других целях!
9. Модули подушек безопасности и блок управления системы SRS обязательно подлежат замене в случае падения на пол, при воздействии ударов и вибраций, при наличии трещин, вмятин и других повреждений корпуса, кронштейна или разъемов.
10. Модули подушек безопасности и блок управления системы SRS не должны подвергаться воздействию горячего воздуха или открытого огня.
11. В случае воздействия высокой температуры (свыше 93 С) во время покраски необходимо снять модули подушек безопасности, блок управления системы SRS и контактную пружину и положить в надежное место на хранение.
12. Механизм защиты от произвольной сработки предусмотрен в разъеме блока управления системы SRS, в цепи между блоком управления и контактной пружиной, в цепи между контактной пружиной и модулем подушки безопасности водителя, а также в цепи между модулем подушки безопасности водителя и блоком управления системы SRS. Он представляет собой пластину, замыкающую контакты линии между собой Соблюдение инструкций при техническом обслуживании системы SRS позволяет избежать произвольной сработки и повреждения компонентов системы.
13. На отдельных компонентах системы SRS и в определенных местах в автомобиле предусмотрены предупредительные этикетки. Приведѐнные на этикетках инструкции требуют строгого соблюдения при проведении технического обслуживания системы.
14. Во время технического обслуживания системы SRS модуль подушки безопасности должен устанавливаться сразу же после извлечения из транспортировочной упаковки. Если возникает задержка, узел следует положить обратно в упаковку и не оставлять без присмотра. Модуль подушки безопасности должен всегда храниться облицовочной накладкой вверх.
15. После завершения технического обслуживания не следует торопиться с подключением питания системы SRS. Сперва необходимо проверить электрические цепи и только затем, при условии отсутствия неполадок, переходить к подключению питания.
16. При подключении питания системы SRS в салоне автомобиля не должны находиться люди. Питание системы должно подключаться только после надлежащей фиксации блока управления.
17. После завершения технического обслуживания необходимо проверить работу контрольной лампы системы SRS.
18. Подушки безопасности имеют ограниченный срок службы (согласно инструкции). По истечении срока службы модуль подушки безопасности и соответствующая этикетка подлежат замене.
19. После мойки автомобиля в зимнее время нельзя допускать образование конденсата в салоне автомобиля, либо производить сушку в теплом помещении. В противном случае возможно примерзание проводки часовой пружины с последующим обрывом при повороте рулевого колеса.
Схема соединений SRS системы подушек безопасности Лифан Х60.
Для просмотра схемы нажмите на картинку
Что делать если загорелась лампа подушек безопасности (SRS)
Многие задаются таким вопросом, а еще спрашивают как исправить ситуацию. Загорание лампы неисправности подушек безопасности означает появление кода неисправности в блоке управления подушками. Этот код нужно считать портативным сканером, чтобы узнать в чем проблема.
Вот коды неисправностей блока управления подушками безопасности на лифан х60
Код
неисправности
(DTC) Причина неисправности Условия неисправности
0x9012 Внутренняя ошибка блока управления Отказ блока управления
0x9013 Управляющее воздействие со стороны блока управления Блок управления подавал сигнал сработки подушек безопасности несколько раз
0x9014 Зарегистрирован факт удара Факт удара зарегистрирован после того, как блок управления подал сигнал сработки подушки безопасности.
0x9017 Короткое замыкание в цепи воспламенителя Короткое замыкание в цепи воспламенителя
0x9018 Отсутствие сигнала, несущего VIN-код VIN-код автомобиля не был сохранѐн в энергонезависимой памяти блока управления
0x9021 Слишком высокое сопротивление в цепи
модуля подушки безопасности водителя Слишком высокое сопротивление в цепи модуля подушки безопасности водителя
0x9022 Слишком низкое сопротивление в цепи модуля подушки безопасности водителя Слишком низкое сопротивление в цепи модуля подушки безопасности водителя
0x9023 Замыкание модуля подушки безопасности водителя на «массу» Замыкание модуля подушки безопасности водителя на «массу»
0x9024 Замыкание модуля подушки безопасности водителя на «+» Замыкание модуля подушки безопасности водителя на «+»
0x9029 Слишком высокое сопротивление в цепи преднатяжителя ремня безопасности водителя Слишком высокое сопротивление в цепи преднатяжителя ремня безопасности водителя
0x902A Слишком низкое сопротивление в цепи преднатяжителя ремня безопасности водителя Слишком низкое сопротивление в цепи преднатяжителя ремня безопасности водителя
0x902B Замыкание преднатяжителя ремня безопасности водителя на «массу» Замыкание преднатяжителя ремня безопасности водителя на «массу»
0x902C Замыкание преднатяжителя ремня безопасности водителя на «+» Замыкание преднатяжителя ремня безопасности водителя на «+»
0x9031 Слишком высокое сопротивление в цепи модуля подушки безопасности переднего пассажира Слишком высокое сопротивление в цепи модуля подушки безопасности переднего пассажира
0x9032 Слишком низкое сопротивление в цепи модуля подушки безопасности переднего пассажира Слишком низкое сопротивление в цепи модуля подушки безопасности переднего пассажира
0x9033 Замыкание модуля подушки безопасности переднего пассажира на «массу» Замыкание модуля подушки безопасности переднего пассажира на «массу»
0x9034 Замыкание модуля подушки безопасности переднего пассажира на «+» Замыкание модуля подушки безопасности переднего пассажира на «+»
0x9039 Слишком высокое сопротивление в цепи преднатяжителя ремня безопасности переднего пассажира Слишком высокое сопротивление в цепи преднатяжителя ремня безопасности переднего пассажира
0x903A Слишком низкое сопротивление в цепи преднатяжителя ремня безопасности переднего пассажира Слишком низкое сопротивление в цепи преднатяжителя ремня безопасности переднего пассажира
0x903B Замыкание преднатяжителя ремня безопасности переднего пассажира на «массу» Замыкание преднатяжителя ремня безопасности переднего пассажира на «массу»
0x903C Замыкание преднатяжителя ремня безопасности переднего пассажира на «+» Замыкание преднатяжителя ремня безопасности переднего пассажира на «+»
0x9051 Замыкание датчика фронтального удара со стороны водителя на «массу» Замыкание датчика фронтального удара со стороны водителя на «массу»
0x9053 Внутренняя ошибка датчика фронтального удара со стороны водителя Ошибка проявляется во время инициализации датчика
0x9054 Отсутствие обмена данными с датчиком фронтального удара со стороны водителя Блок управления не может получить сигнал датчика
0x9055 Ошибка связи с датчиком фронтального удара со стороны водителя Ошибка данных датчика
0x9056 Внутренняя ошибка 2 датчика фронтального удара со стороны водителя Недопустимое смещение сигнала датчика
0x9057 Внутренняя ошибка 3 датчика фронтального удара со стороны водителя Недопустимое отклонение сигнала датчика
0x9061 Замыкание датчика фронтального удара со стороны переднего пассажира на «массу» Замыкание датчика фронтального удара со стороны переднего пассажира на «массу»
0x9063 Внутренняя ошибка датчика фронтального удара со стороны переднего пассажира Ошибка проявляется во время инициализации датчика
0x9064 Отсутствие обмена данными с датчиком фронтального удара со стороны переднего пассажира Блок управления не может получить сигнал датчика
0x9065 Ошибка связи с датчиком фронтального удара со стороны переднего пассажира Ошибка данных датчика
0x9066 Внутренняя ошибка 2 датчика фронтального удара со стороны переднего пассажира Недопустимое смещение сигнала датчика
0x9067 Внутренняя ошибка 3 датчика фронтального удара со стороны переднего пассажира Недопустимое отклонение сигнала
0x9091 Замыкание контрольной лампы системы SRS на «+» Замыкание контрольной лампы системы SRS на «+»
0x9092 Замыкание контрольной лампы системы SRS на «массу» Замыкание контрольной лампы системы SRS на «массу»
0x9095 Замыкание цепи передачи сигнала столкновения на «массу» Замыкание цепи передачи сигнала столкновения на «массу»
0x9096 Замыкание цепи передачи сигнала столкновения на «+» Замыкание цепи передачи сигнала столкновения на «+»
0x9097 Слишком высокое напряжение питания Слишком высокое напряжение питания
0x9098 Слишком низкое напряжение питания
Слишком низкое напряжение питания
