Выбор гибкой черепицы: основные критерии и нюансы подбора материала
ТЕХНОНИКОЛЬ SHINGLAS: Энциклопедия гибкой черепицы
Совместный проект ТЕХНОНИКОЛЬ SHINGLAS «Энциклопедия гибкой черепицы». От теории к практике. Развеем все мифы о гибкой черепице.
Гибкая черепица занимает одну из лидирующих позиций в сфере кровельных материалов для частного строительства, что обусловлено ее высокими показателями. В продаже достаточно импортных и отечественных брендов, поэтому перед каждым, кто решил использовать мягкую кровлю, неизбежно встает проблема выбора. Рассмотрим основные параметры, от которых будет зависеть и декоративность, и герметичность, и долговечность покрытия.
Основные параметры
Гибкая черепица (мягкая черепица) – оптимальный вариант для крыш сложной конфигурации с углом ската от 12⁰. Это эластичный, мягкий, простой в работе материал. Ограничение по наклону ската связано и с практической составляющей – на пологих крышах между сегментами (гонты) будет скапливаться и застаиваться вода, и с декоративной – всю красоту черепицы будет невозможно оценить по достоинству. И хотя проблема герметичности мягкой кровли успешно решается устройством основания из непроницаемых подкладочных ковров, нижнего предела все же придерживаются, а вот верхнего не существует – возможна отделка гибкой черепицей даже примыкающих к крыше вертикальных поверхностей.
Минимально допустимый угол наклона кровли под гибкую черепицу – 12°. Но есть опыт ее применения на куполах и сферических крышах разной конфигурации, где уклон в верхних зонах может быть менее 5°. В данных случаях рекомендуется обратиться за дополнительной консультацией к техническим специалистам.
У гибкой черепицы несколько основных характеристик, которыми руководствуются при выборе определенной марки.
Поверхностная плотность основы – так этот показатель записан в сопровождающей документации, обозначает плотность стеклохолста, измеряется в граммах на метр квадратный (г/м²) и напрямую влияет на качество материала. От плотности основы зависит количество наносимого битума и толщина гонта. Потребительский минимум начинается от 100 г/м² (по ГОСТу) – черепицу, у которой плотность ниже этого предела, не стоит и рассматривать. Некоторые производители не указывают в техлистах этот показатель, что уже – сигнал задуматься об их добросовестности.
Самые дешёвые образцы имеют плотность 80-90г/м² – они вообще не стоят вашего внимания. Основные «игроки» на нашем рынке выпускают ГБЧ 100-110 г/м² – это потребительский минимум, рассчитанный на частное строительство.
То есть, плотность даже двухслойной черепицы значительно превышает рекомендуемый участником портала, профессиональным кровельщиком с солидным стажем, диапазон, не говоря уже о трехслойных коллекциях.
Вяжущее (битум) – второй важнейший показатель, влияющий на свойства материала, используют либо окисленный (искусственно состаренный), либо модифицированный (СБС или АПП) битум. И окисленный, и модифицированный битум обладает улучшенными характеристиками: устойчивость к высоким и низким температурам и их перепадам, эластичность, долговечность. Но есть между ними и отличия:
Поэтому когда зима относительно мягкая, а лето знойное, и температура зашкаливает, имеет смысл выбирать черепицу из окисленного битума, который менее подвержен деформациям. А когда с монтажными работами затянули, и зимы суровые, стоит отдать предпочтение модифицированному СБС битуму. Но опять же – речь идет о добросовестных производителях, которые используют качественное сырье и соблюдают пропорции, а не превышают дозировки модификаторов, чтобы сократить себестоимость вяжущего. Такой подход негативно сказывается на качестве битума и на качестве черепицы – как поведет себя покрытие, предугадать невозможно.
Посыпка – независимо от типа битума, он нуждается в покровном слое, который предотвратит прямое воздействие внешней среды. В качестве посыпки используют крупный кварцевый песок, шлак, горные породы (сланец и базальт). Главная задача гранулята – максимально заполнить поверхность гонта и надежно сцепиться с битумом, чтобы при эксплуатации не возникало «залысин». Осыпание не только портит внешний вид, но и приводит к растрескиванию гонта и ухудшению параметров покрытия. Также посыпка выступает в роли колера – именно ее окрашивают во все цвета радуги перед нанесением на основу.
При выборе гибкой черепицы особое внимание следует обратить на тип посыпки. При производстве мягкой кровли, чаще всего используется базальтовая или сланцевая посыпка. Сланцевую посыпку обрабатывают химическим способом, поэтому на ней остаются органические включения. Из-за этого, под воздействием ультрафиолетового излучения, со временем, посыпка выцветает (меняется её цветовая тональность).
Для усиления блеска в посыпку может добавляться антрацит. Хотя некоторых потребителей такая добавка отпугивает, на самом деле она не ухудшает свойств черепицы.
Добавка антрацита не сказывается отрицательно, т.к. уголь имеет схожую форму, что и базальт, и естественный природный цвет. Антрацит добавляет черепице эффект поблескивания на солнце, что придает материалу дополнительную привлекательность.
В процессе монтажа неизбежно осыпание некоторого количества гранулята, что учитывается производителями и компенсируется за счет приката и нанесения посыпки на холст с запасом. Показатель потери посыпки указывается в техлистах и регламентируется нормативами.
Количество слоев – какой бы плотной и толстой ни была однослойная черепица, она по декоративности, прочности и долговечности уступает многослойной. После монтажа слоистые гонты спекаются в толстое, монолитное покрытие, полностью герметичное и устойчивое к любым воздействиям. Ламинированная черепица выдерживает более сложные условия эксплуатации, покрытие останется герметичным даже в регионах с повышенной ветровой нагрузкой. Срок службы многослойной черепицы значительно больше – если однослойная в среднем рассчитана на 10-20 лет, то многослойная отслужит от 35 до 50-60 лет.
Многослойная черепица имеет ряд преимуществ перед однослойной при равной стоимости: имеет больше слоев, поэтому выглядит объёмнее, имеет больший срок службы, большую ветроустойчивость. Многослойную черепицу рекомендуется применять на высотных зданиях, в зонах с повышенной ветровой нагрузкой, где применение однослойной черепицы ограничено. Также многослойная черепица легче в монтаже – проще формировать хаотичный рисунок на кровле, и нет необходимости удалять антиадгезионную плёнку перед укладкой, что существенно экономит время.
Декоративность – крыша не только важнейший конструкционный узел, но и украшение дома, которое может свести все элементы дизайна воедино или свести все усилия по оформлению фасада на нет.
Гонты нарезаются как классическими прямоугольниками, имитирующими деревянные исходники, так и всевозможными фантазийными формами – овалы, многоугольники, ромбы, комбинации нескольких форм. Благодаря огромной цветовой гамме, можно подобрать черепицу любых оттенков: от классических, естественных, до ярких вариаций синего, зеленого и красного. Условно можно разделить цветовые решения на две группы:
При подборе черепицы учитывается и стеновой материал (цветовая гамма, фактура), и этажность здания, и цвет оконных рам и дверей, и конфигурация кровли – чем сложнее форма, тем «спокойнее» должно быть покрытие.
Если же вернуться к технической стороне и подвести итог, то имеют значение не только параметры самой черепицы, но и конкретное местоположение на крыше.
Хотя эксплуатационные характеристики гибкой черепицы несомненно важны, ее декоративность зачастую становится одним из решающих факторов – глазами любят не только мужчины, это свойственно всем людям. Поэтому при равных данных, выигрывает та марка, в ассортименте которой больше коллекций всех возможных форм нарезок и цветовых вариаций.

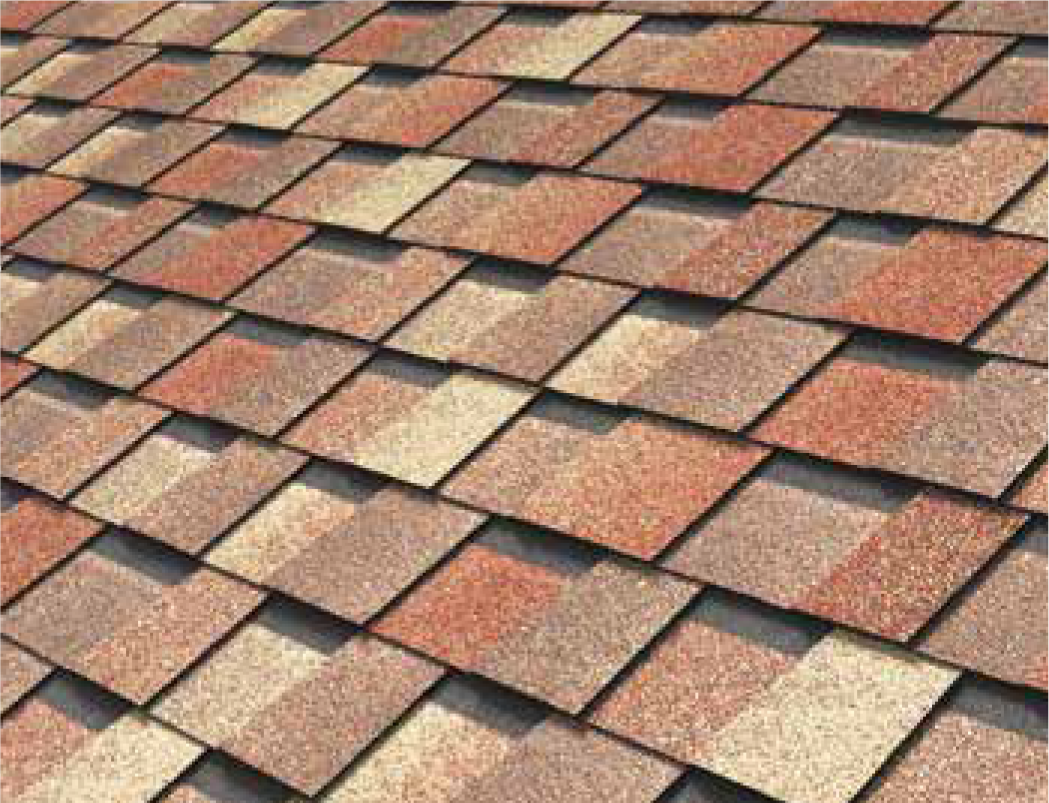

Ламинированная черепица
Что такое ламинированная черепица?
Ламинированная черепица (от англ. laminate – слоистый) – это разновидность битумной черепицы, гонт которой состоит из нескольких, чаще всего двух, слоёв
Гонт ламинированной черепицы состоитиз верхнего фигурного гонта и нижней прямоугольной подложки, крепко склеенных между собой.

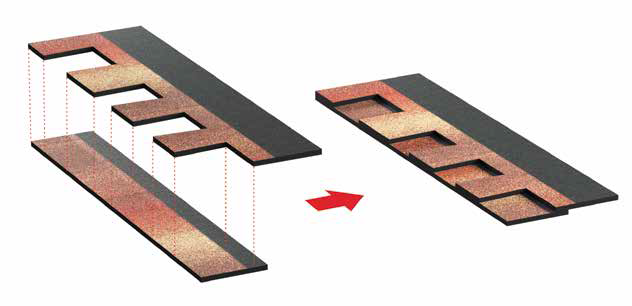

Рис. 1. Структура гонта ламинированной двухслойной черепицы.

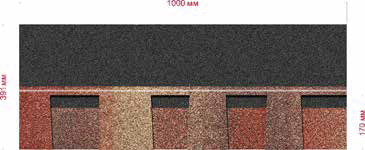

Внешний вид гонта Dӧcke PIE DRAGON
Рис. 2. Внешний вид гонта Dӧcke PIE DRAGON
Döcke PIE DRAGON: большой, гибкий, роскошный!
Ламинированная черепица Dӧcke PIE DRAGON имеет большой широкий гонт, который на 20% больше по площади, чем стандартный гонт нарезки «зуб дракона» для большинства российских
и зарубежных производителей. Без преувеличения можно сказать, что зубы, то есть лепестки гонта Dӧcke PIE DRAGON – самые большие в своей категории!

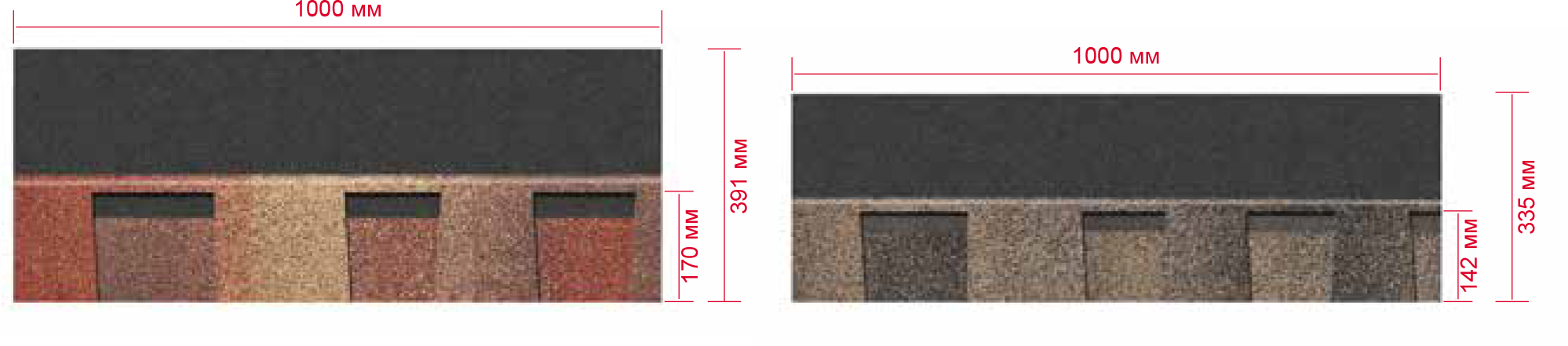

Рис. 3. Сравнение гонта Dӧcke PIE DRAGON с
гонтом обычной ламинированной черепицы.
Большой
Такой широкий гонт, как у Dӧcke PIE DRAGON, серьезно облегчает и ускоряет монтаж кровли, как минимум на те же 20%. Ведь теперь на 20% уменьшится количество монтируемых гонтов и забиваемых гвоздей! Например, для ската площадью 70 кв. м понадобится:
Döcke PIE DRAGON 400 гонтов
Обычной ламинированной черепицы 500 гонтов
Гибкий
Ламинированная черепица Dӧcke PIE DRAGON изготовлена из СБС-модифицированного битума. Это дает повышенную гибкость гонта, его повышенную надежность и увеличенный срок службы.

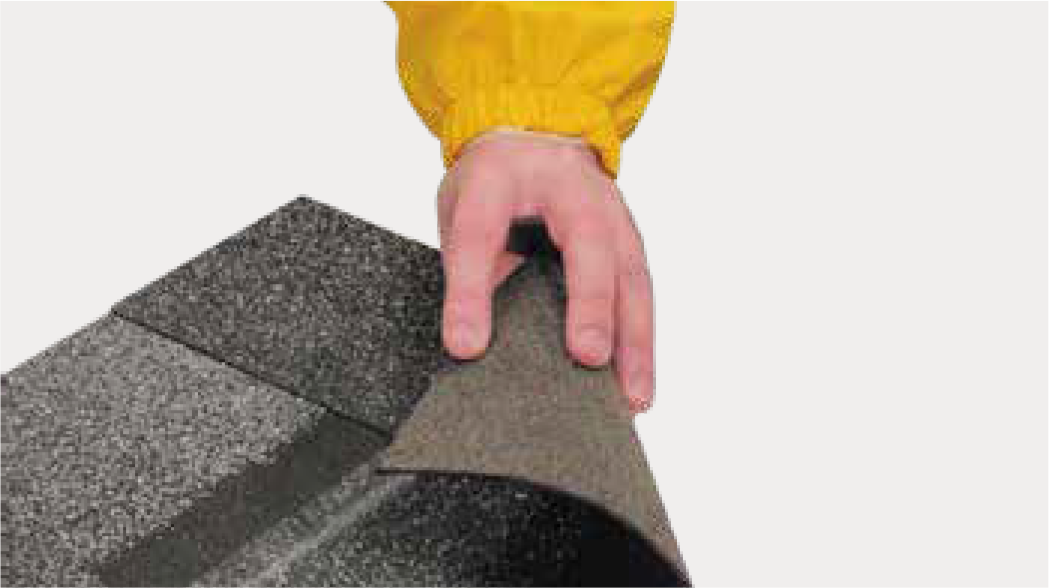

Гибкость является гарантией того, что при транспортировке, переноске и монтаже такой гонт не сломается и не потрескается.
Роскошный
Большой гонт Döcke PIE DRAGON так же является причиной особой красоты черепицы, так как черепица более крупных форм смотрится на крыше значительно выигрышнее и привлекательнее.
Döcke PIE DRAGON –
премиальный продукт
Все премиальные битумные продукты Дёке изготавливаются из СБС-модифицированного битума. Новая ламинированная черепица Döcke PIE тоже изготавливается из СБС-модифицированного битума.
Ламинированная черепица Dӧcke PIE обладает высокой ударопрочностью, то есть способностью противостоять ураганам, граду и клювам птиц.
СБС-модифицированный битум серьезно улучшает устойчивость ламинированной черепицы Dӧcke PIE к воздействию погодных факторов. Такая черепица лучше противостоит растрескиванию и короблению как в холодном, так и в жарком климате.
Таким образом, новая ламинированная черепица Dӧcke PIE имеет повышенную надёжность и, как следствие – повышенную гарантию. Гарантия на новую ламинированную черепицу Dӧcke PIE составляет 60 лет.
Кроме того, СБС-модифицированный битум придает ламинированной черепице Dӧcke PIE уникальные свойства самозалечивания, то есть самовосстановления. Любые небольшие механические повреждения черепицы самовосстанавливаются.
При монтаже ламинированной черепицы Dӧcke PIE DRAGON смещение верхнего гонта относительно нижнего может быть любым в пределах 150-850 мм, что упрощает и ускоряет монтаж. Смещение гонтов показано на рис. 4. При этом рисунок готовой кровли получается хаотичным.
Таблица совместимости ламинированной черепицы
| Рядовая черепица | Коньково-карнизная черепица | Ендовый ковер | ||||||
|---|---|---|---|---|---|---|---|---|
| Коричневый | Графит | Кофейный | Красный | Медный | Зелёный | Синий | ||
| Карамель | Карамель | • | ||||||
| Халва | Халва | • | ||||||
| Зрелый каштан | Зрелый каштан | • | ||||||
| Вагаси | Вагаси | • | ||||||
| Капучино | Капучино | • | ||||||
| Слива | Слива | • | ||||||
| Мускат | Мускат | • | ||||||

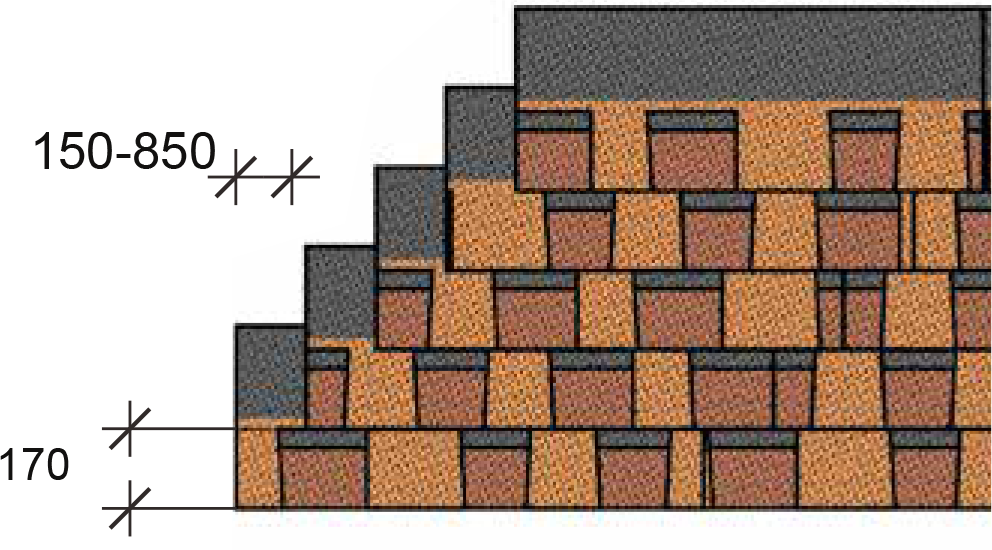

Рис. 4. Смещение гонтов ламинированной черепицы Dӧcke PIE DRAGON.
При монтаже ламинированной черепицы Dӧcke PIE DRAGON гвозди необходимо забивать строго в маркерную линию, нанесённую на лицевую часть гонта. Схема и количество расположения гвоздей показаны на рис 5

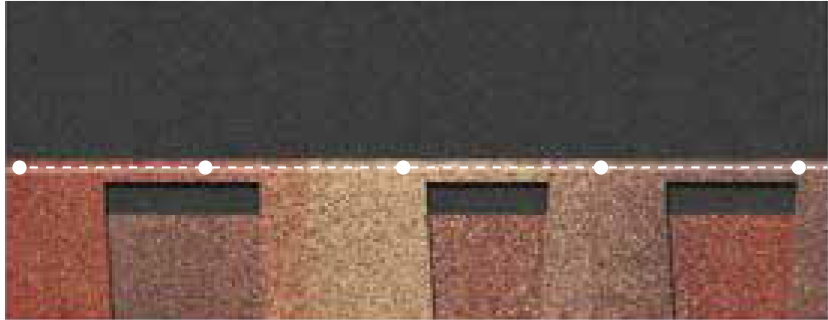

Рис. 5. Схема расположения гвоздей при монтаже Dӧcke PIE DRAGON.
Обратите внимание на то, что с каждого края гонта в обязательном порядке должно быть забито по гвоздю.

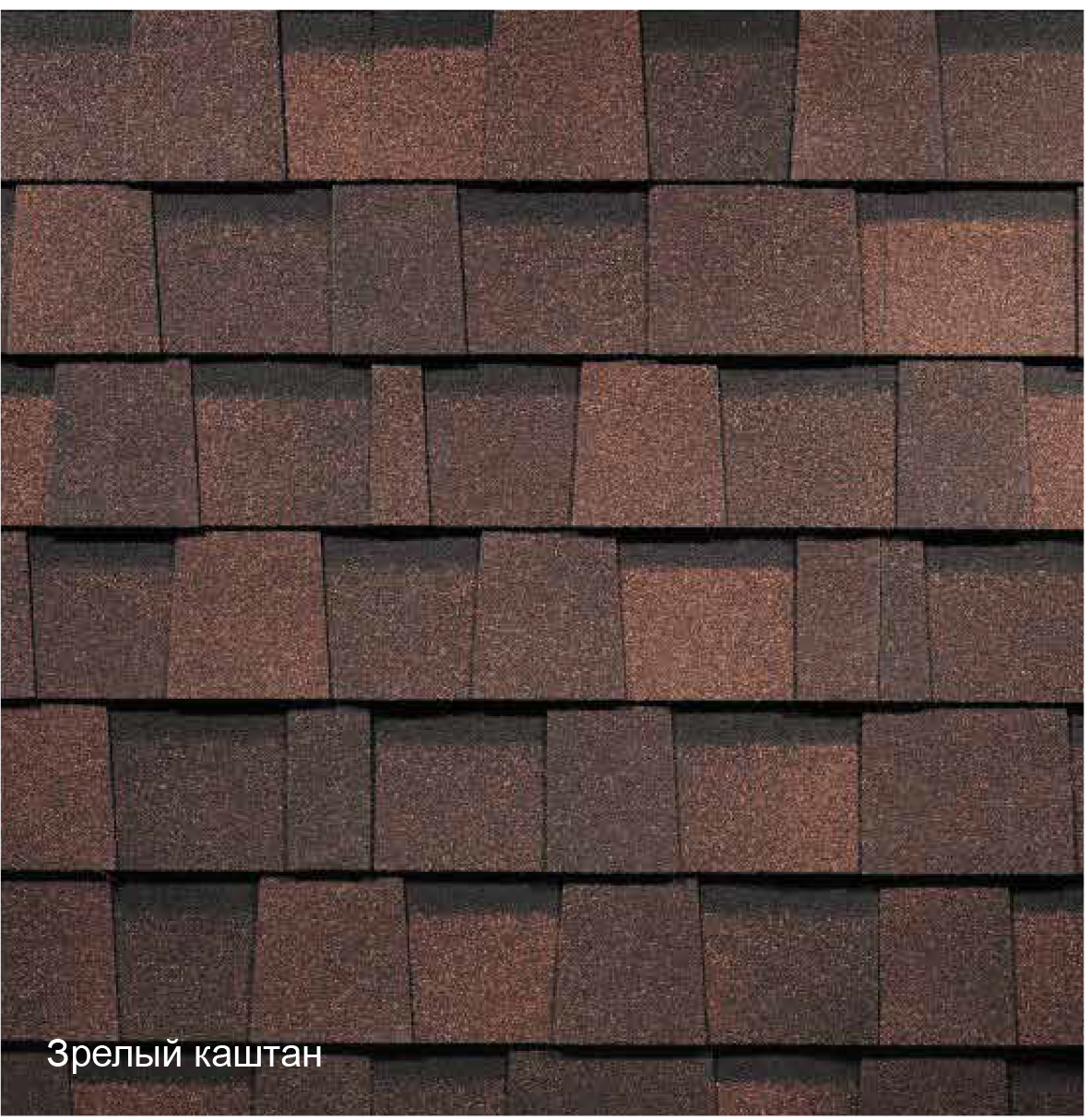

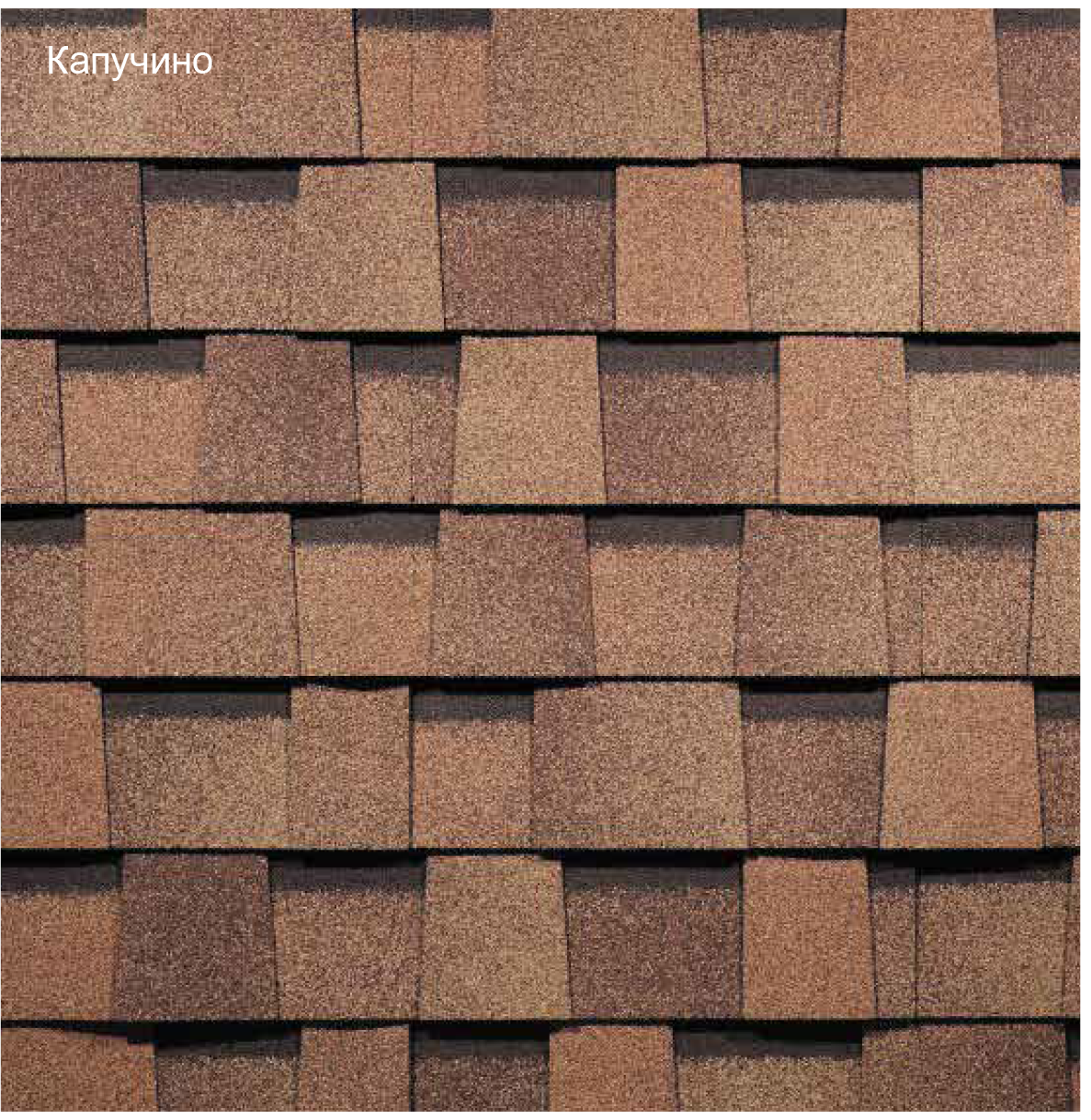

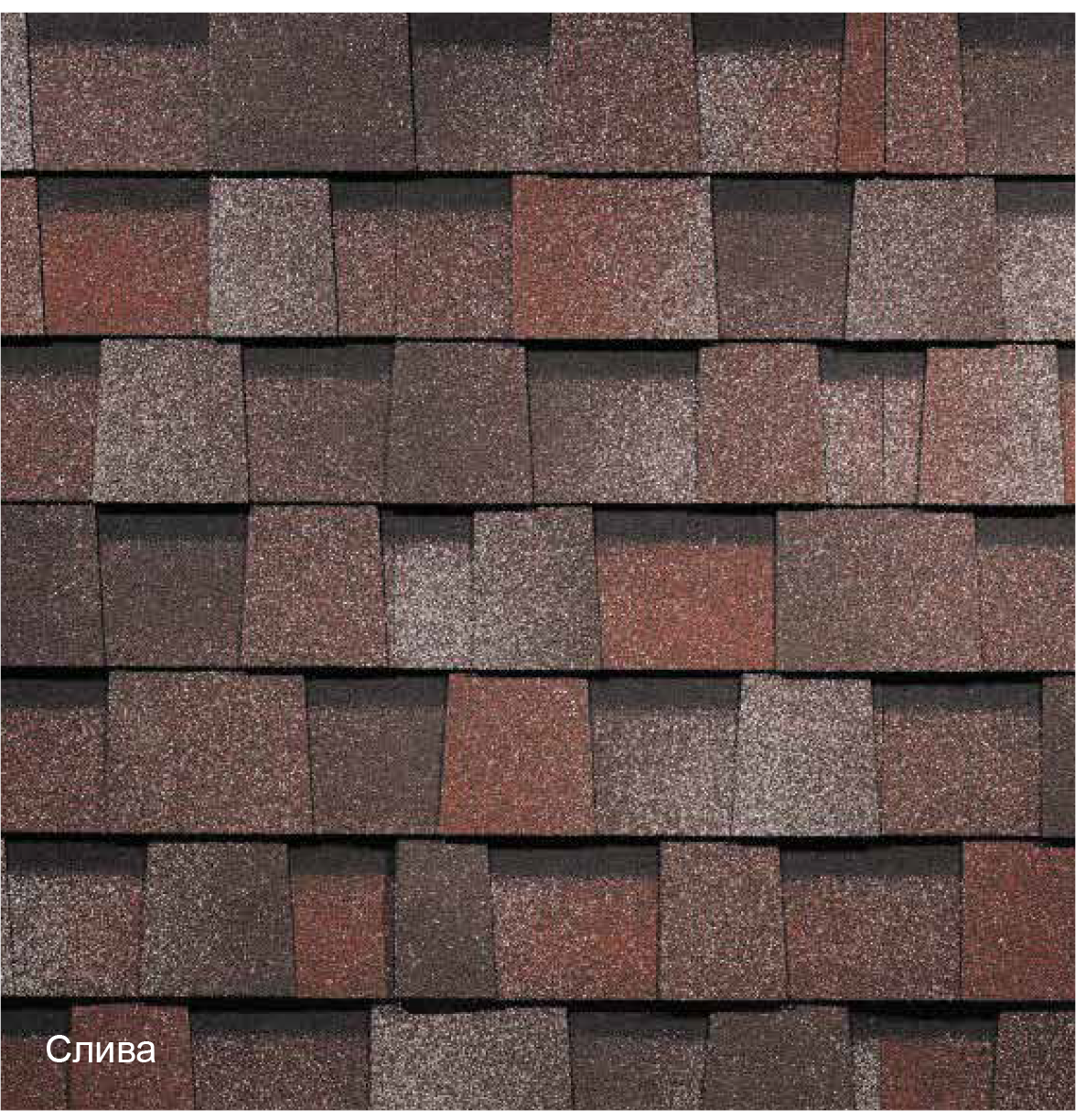

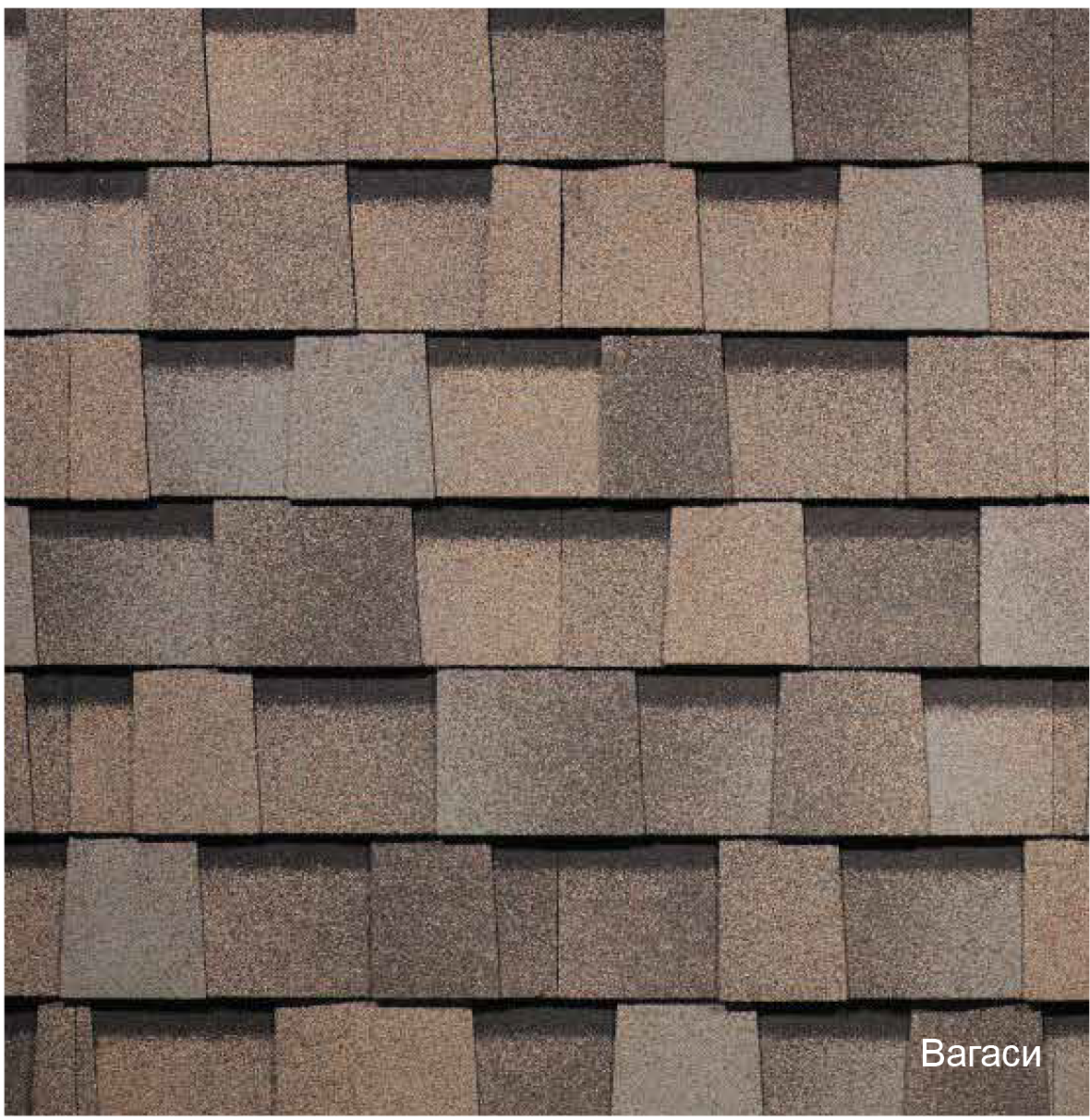

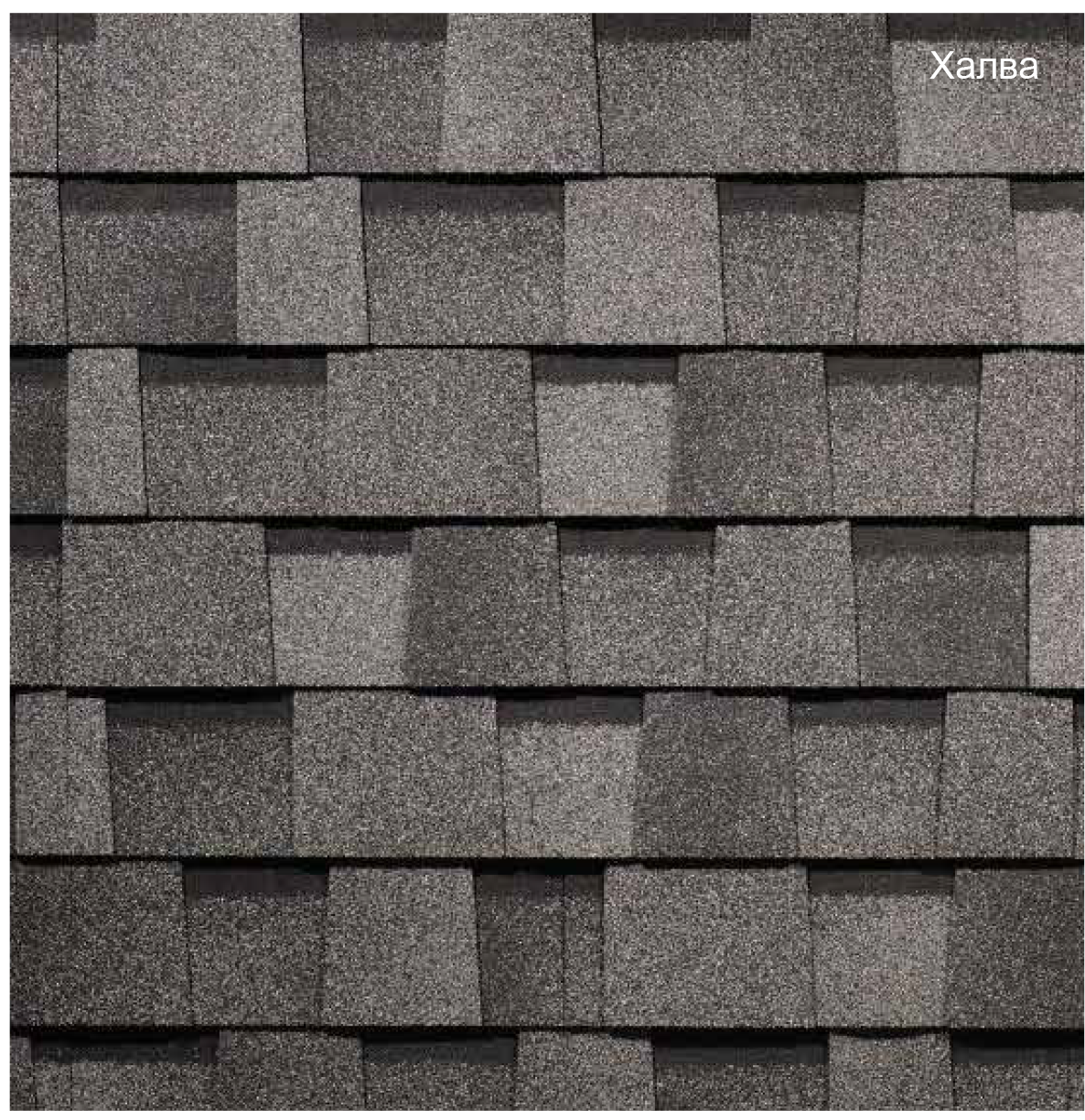

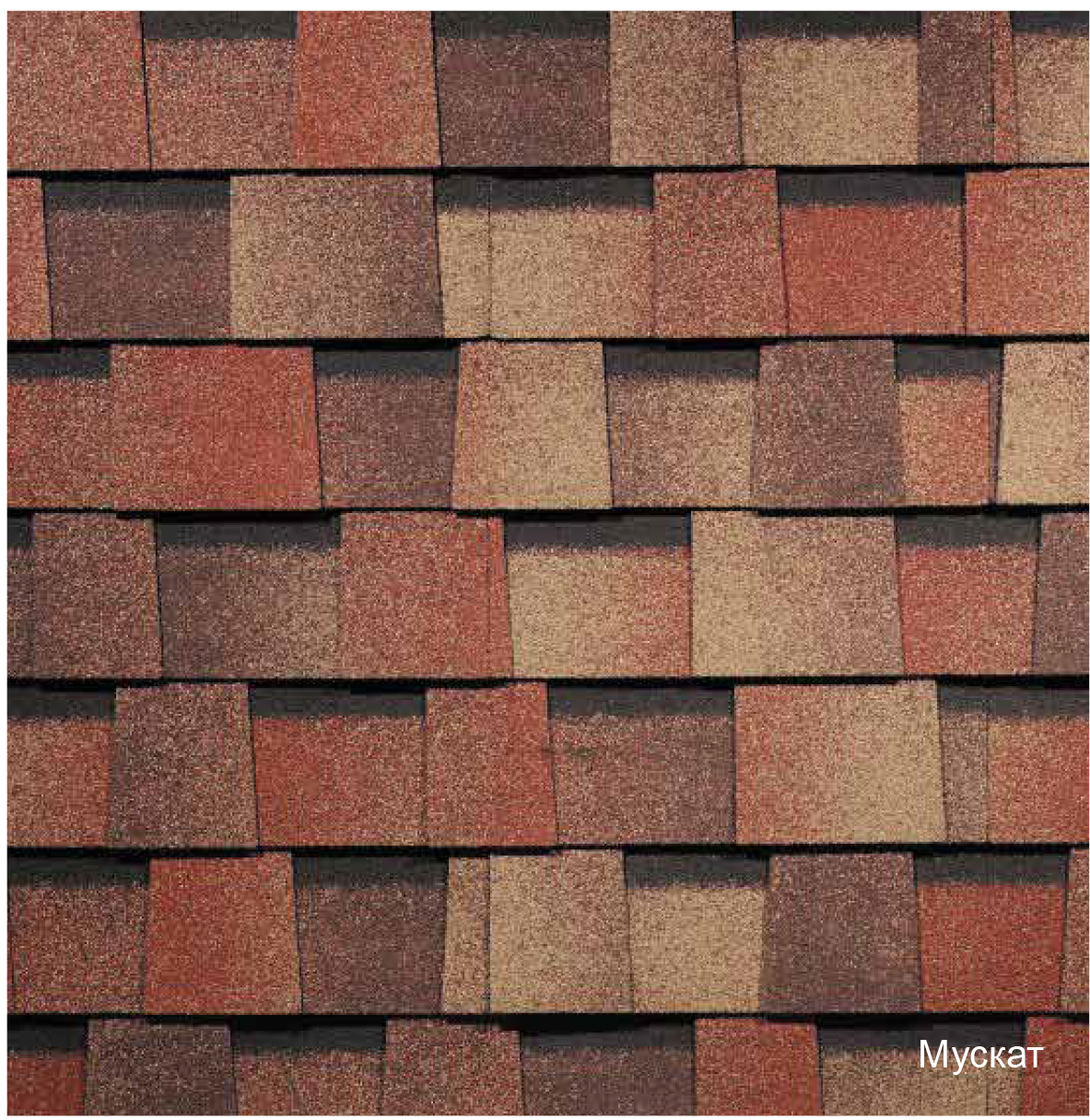

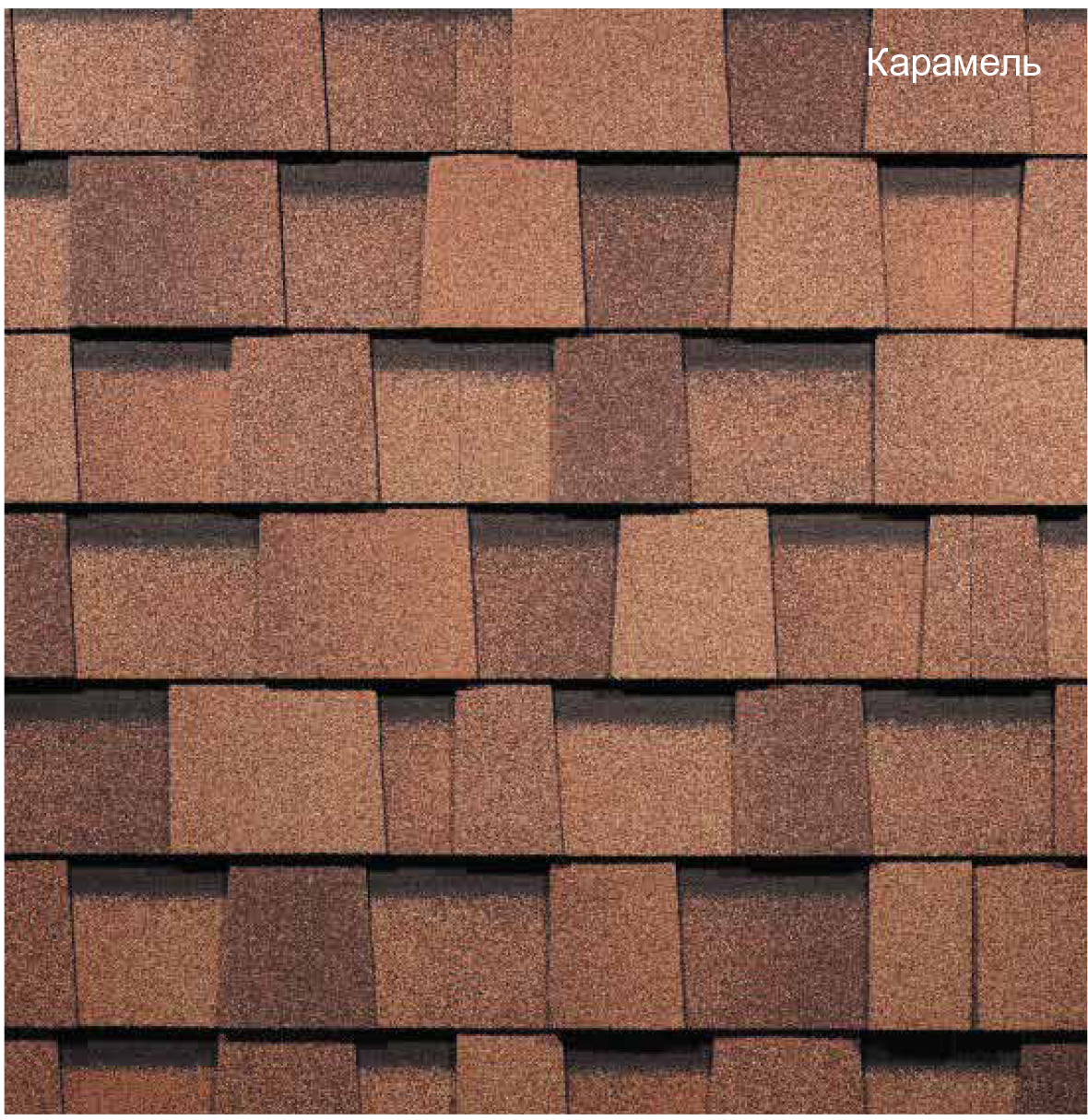

Рис. 6. Цветовые решения ламинированной черепицы Dӧcke PIE DRAGON
Ламинированная черепица Dӧcke PIE DRAGON представлена в семи цветовых решениях: Вагаси, Зрелый каштан, Карамель, Слива, Капучино, Халва и Мускат. Все они представлены на рис. 6.
ДЛЯ ВЫБОРА Döcke PIE DRAGON
БОЛЬШОЙ ГОНТ — БЫСТРЫЙ И ЛЕГКИЙ МОНТАЖ
Большой гонт Dӧcke PIE DRAGON серьезно облегчает и ускоряет монтаж кровли. Ведь теперь на 20% уменьшится количество монтируемых гонтов и забиваемых гвоздей!
БОЛЬШОЙ ГОНТ — РОСКОШНЫЙ ВНЕШНИЙ ВИД
Большой гонт Dӧcke PIE DRAGON является причиной особой красоты черепицы, так как черепица более крупных форм смотрится на крыше значительно выигрышнее и привлекательнее. А уникальные цвета Dӧcke PIE сделают ваш дом по-настоящему привлекательным и неповторимым.
ГИБКИЙ ГОНТ — УДОБСТВО ЛОГИСТИКИ И МОНТАЖА
Ламинированная черепица Dӧcke PIE DRAGON изготовлена из СБС-моди- фицированного битума, что делает гонт гибким. Гонт DRAGON можно легко резать без крошения для организации ендов и фронтонов. Такой гонт при транспортировке, переноске и монтаже не сломается и не потрескается.
Ламинированная черепица Dӧcke PIE DRAGON изготовлена из СБС-моди- фицированного битума, что даёт повышенную надёжность и увеличенный срок службы по сравнению с изделиями из обычного битума. Такая черепи- ца лучше противостоит растрескиванию и короблению, как в холодном, так и в жарком климате, обладает высокой ударопрочностью, способностью противостоять ураганам, граду и клювам птиц.
Гарантия на ламинированную черепицу Dӧcke PIE DRAGON превышает гарантийные обязательства на аналогичную продукцию других производи- телей и составляет 60 лет.
Ламинированная битумная черепица. Плюсы и минусы.
Механическая прочность кровли
Ламинированная черепица состоит из двух гонтов обычной, склеенных между собой.
Нижний – прямоугольной формы, располагается либо на всю площадь листа, либо только под фигурной нарезкой верхнего. После укладки на кровле получается три-четыре слоя материала, что создает более надежную броню на крыше дома. Это главное, но не единственное преимущество.
Объемный и выразительный вид
С эстетической стороны «минусом» битумной кровли, в отличие от металлической, керамической, композитной, является её двухмерность, отсутствие объема. Создание ламинированной черепицы частично ликвидирует этот недостаток.
На кровле она натурально имитирует керамические плитки, деревянную дранку, сланец. Наложение фигурного верхнего листа на сплошной нижний естественным образом придает кровле рельефность.
Виды битума
В некоторых интернет источниках утверждается, что ламинированная черепица изготавливается только из оксидированного битума. Но это не так. На сегодняшний день многие заводы изготавливают её из модифицированного битума.
Хорошо это или нет? Черепица из какого битума лучше: из модифицированного или из окисленного? Бесконечный спор профессионалов-кровельщиков. Подробно этот вопрос освещен в статье: «Виды битума для мягкой черепицы». Вывод сделан такой: для эксплуатации кровли на территории Украины все виды битума хороши. На вид битума следует обращать внимание, если монтаж кровли планируется в холодный сезон. Материал из окисленного битума стелить можно только в теплое время года.
Плотность основы
Более значимыми критериями выбора являются: плотность стеклохолста и толщина битума, которые характеризуются весом гонта. Чем больше битума содержит черепица, тем она тяжелее, и имеет более плотную основу. Двухслойная черепица, в основном, изготавливается из сверхпрочного стеклополотна, что является еще одним “плюсом” в её пользу. И даже при не самой большой плотности основы получают более надежное прочное покрытие за счет увеличения количества наложенных друг на друга слоев материала.
Производители двухслойной битумной черепицы
На рынок Украины её поставляют известные европейские бренды, такие как IKO, Tegola и другие.
Из моделей итальянской компании Tegola лучшими из АПП-модифицированного битума, с солидным сроком службы, являются: Sherwood из серии Tegola Nobil Tile, Master линейки Tegola Premium. Особенно интересна и оригинальна черепица Master Coppo с 3-D эффектом. Она смотрится на крыше как средиземноморская натуральная «монах-монашка».
Coppo» width=»468″ height=»209″>
Выбор и укладка гибкой черепицы
В качестве кровельного покрытия для дома, возводимого порталом по проекту «ДОМ ЗА ГОД», мы выбрали гибкую черепицу. Позади «нулевой цикл», кладка коробки и монтаж стропильной системы, в истории проекта можно узнать все подробности. Настал черед создания «пятого фасада» – укладки кровельного покрытия. В рамках данного мастер-класса профессионалы поделятся опытом по выбору гибкой черепицы и технологии укладки этого материала.
Особенности гибкой черепицы
Гибкая, он же мягкая, она же битумная черепица – это мелкоштучное кровельное покрытие, характеризующееся высокой декоративностью, прочностью и долговечностью. В основе сегментов (гонтов) – плотный стеклохолст, на который наносится битумное связующее. В качестве защитного слоя – посыпка из каменного гранулята, окрашенного химическим или термическим способом. Посыпка не только предохраняет основание от внешних атмосферных и механических воздействий, но и обеспечивает черепице высокую декоративность. Выпускается однослойная и многослойная (до трех) черепица самых различных форм нарезки, многослойные гонты позволяют добиться объемности покрытия, что значительно повышает привлекательность кровли.
Тем не менее, оно отлично смотрится и на простых, двускатных или вальмовых крышах, ограничением к применению являются слишком пологие (угол менее 12⁰) или плоские скаты. Тогда как дома-сферы, получающие все большее распространение среди частников, чаще всего кроют именно гибкой черепицей.
Гибкая черепица для крыши: одно и двухслойная – свойства и характеристики, фото
Благодаря высоким изоляционным свойствам и приемлемой цене, купить мягкую кровлю можно практически для любого вида постройки. В статье рассмотрены Свойства и характеристики мягкой черепицы, преимущества и недостатки однослойных и двухслойных материалов, указана их ориентировочная стоимость, чтобы Вам было проще ориентироваться при выборе оптимального варианта для своего дома.
Виды гибкой кровли
Гибкая черепица, виды и цены на которую могут поставить новичка в тупик, представлена практически в каждом строительном магазине.
Соответственно, цена напрямую зависит от вида кровли. Всего существует 2 основных типа:
Первый вид изготовлен на основе негниющего полотна и битумных составляющих. Зачастую он имеет черный цвет, либо покрывается базальтовой посыпкой разных оттенков. Наплавляемая кровля используется при строительстве промышленных зданий с плоской крышей, также это популярный материал для гидроизоляции мостов и тоннелей. При частном строительстве используется для бытовых построек. Главный фактор, который склоняет в сторону наплавляемой мягкой кровли – цена. Один рулон стоит от 700 до 1200 рублей, в зависимости от производителя.
Второй вид – мягкая черепица. Она чаще используется для отделки жилых домов и коттеджей, так как внешне имитирует рисунок керамической черепицы, чья стоимость намного выше, чем у гибкого аналога. Подобная черепица не ограничена прямолинейными формами конструкции. Благодаря своей гибкости, мягкая черепица легко и быстро монтируется на кровли любых конфигураций. При этом кровля остается полностью герметичной. Помимо внешнего вида, мягкая черепица имеет множество других плюсов.
Свойства мягкой черепицы
Как и наплавляемая кровля, черепица изготовлена на основе битумных материалов и полимерных добавок. Они делают ее прочной, но при этом гибкой. Полимеры также адаптируют битум под условия климата:
При производстве мягкой черепицы вместо полимеров часто используется окисленный битум. Обогащение кислородом позволяет добиться такой же эластичности и значительно увеличивает срок службы кровельного материала. Однако окисленный битум имеет недостаток: неустойчивость даже к незначительным перепадам температур. Это позволяет использовать черепицу на основе окисленного битума только в теплом климате. Окисленный битум более жесткий, поэтому не может адаптироваться под изменения стропильной системы и обрешетки, которые наблюдаются при резком падении температуры.
Компоненты, из которых состоит мягкая кровля
Мягкая черепица выпускается отдельными плитами или гонтами, которые имитируют определенный рисунок. Длина такой пластины – 1 метр, а ширина составляет от 30 до 40 сантиметров. В основе гонта находится стеклохолст или полиэстр, а верхний слой черепицы выполнен из базальтововой или сланцевой крошки. Они не только влияют на цвет продукта, но также добавляют дополнительную прочность материалу.
Базальтовое покрытие имеет небольшую цветовую гамму. Однако такое покрытие наверняка прослужит 2-3 десятка лет. Сланец окрашивается химическим способом, поэтом выбор цветов здесь значительно шире. Но такая черепица сильнее подвержена выгоранию, поэтому потускнеет намного быстрее, чем базальтовый аналог.
На качество в огромной степени влияет количество битума в составе черепицы. На рынке существует черепица с содержанием битума до 800 гр/кв.м. Она отличается низкой стоимостью, однако качество такого материала оставляет желать лучшего. В соответствие с принятыми на государственном уровне стандартами качества, количество битума в черепице должно быть не меньше 1300 гр/кв.м. Только в этом случае черепица соответствует ГОСТу и будет служить несколько десятков лет без потери прочности и изоляционных свойств.
В основе мягкой черепицы также находится стеклохолст, который обеспечивает защиту от растяжения материала. Нижнюю часть гонтов обрабатывают битумным клеем, который позволяет надежно зафиксировать материал на различных поверхностях:
Видео описание
Как происходит монтаж гибкой черепицы в видео:
Характеристики мягкой кровли
Чтобы полностью оценить свойства мягкой кровли, стоит подробно рассмотреть некоторые ее характеристики:
Однослойная и двухслойная черепица
Одна из особенностей мягкой кровли – цена за 1 кв метр однослойной и двухслойной черепицы иногда практически не отличается. Здесь нет закономерности – «больше слоев – выше качество – выше цена». Двухслойная черепица от отечественного производителя находится в той же ценовой категории, что и импортный материал с одним слоем. Также дело в том, что количество слоев не сильно сказывается на общих характеристиках материала.
В основном, количество слоев влияет на эстетическую составляющую. Дополнительный слой придает кровле объем. Однако существуют и минусы. Со временем при сильном ветре верхние слои черепицы начинают задираться, что уменьшает изоляционные свойства материала и срок его службы.
Отдельно стоит выделить ламинированную кровлю. Этот вид материала сочетает в себе эстетические свойства многослойной черепицы и прочность однослойной. При производстве данного вида используется технология спекания двух или более слоев со стеклохолстом. Первый слой будет прямоугольным, а верхние слои создают объем. Еще одним преимуществом данного вида кровли является простота монтажа, так как нет необходимости сводить листы для создания рисунка. Это позволит сэкономить на установке, хотя сама стоимость материала немного выше, чем у обычной многослойной кровли.
Видео описание
О свойствах мягкой кровли в видео:
Заключение
Самое важное, что следует знать о мягкой кровле – её виды и цены значительно отличаются в зависимости от цели строительства. Для бытовой постройки подойдет самая простая наплавляемая кровля. Для более сложных проектов, в особенности для коттеджей и загородных домов, лучше подходит мягкая черепица. Она позволяет монтировать кровлю любых геометрических форм без потери качества. Однако стоимость такого материала варьируется от 200 до 2000 рублей за квадратный метр. Чтобы подобрать материал, идеально подходящий для каждого индивидуального проекта, желательно посоветоваться со специалистом и согласовать все особенности кровли с подрядчиком.
