что такое вмт в двигателе на ваз
Верхняя мёртвая точка (она же ВМТ) — это наивысшая точка, в которой поршень может находиться относительно оси коленвала. Но так как двигатели могут иметь разную конструкцию и расположение, самым корректным будет определение, что ВМТ это “положение поршня, в котором любая его точка находится на максимальном расстоянии от оси вращения коленчатого вала”.
Проходя рабочий цикл поршень дважды попадает в ВМТ — в конце тактов сжатия и выпуска. По умолчанию за ВМТ принимается положение поршня в конце такта сжатия.
Рабочий цикл поршня
Зачем нужна ВМТ
Чтобы двигатель работал правильно, все его детали должны работать относительно друг друга в определенной последовательности. Когда поршень в первом цилиндре выставляют в ВМТ, клапаны этого цилиндра в этот момент закрыты. Именно таким образом все фазы газораспределения выставлены правильно.
Установка поршня в ВМТ — основная процедура для большинства работ по ремонту и настройке двигателей.
Когда нужно определять
Установка поршня цилиндра в ВМТ используется при процедуре определения угла опережения зажигания, замене ремня и/или шкивов ГРМ, регулировке зазора в механизме привода клапанов.
Также она необходима при регулировке фаз газораспределения (углов открытия и закрытия впускных и выпускных клапанов, углов опережения подачи, углов открытия пусковых клапанов и золотников управления пуском).
Эта процедура обязательно проводится при ремонтах двигателя с его разборкой (например, при капитальном ремонте).
Как определяется ВМТ
По умолчанию установка ВМТ производится для поршня первого цилиндра. Для этого используются метки на корпусе двигателя и метки на шкивах коленчатого и распределительного валов. Также есть метки ВМТ на маховике, а в дизельном двигателе часто и на ТНВД. Если метки не совпадают, то нужно аккуратно прокрутить коленвал ключом по часовой стрелке.
Метка для выставления ВМТ на маховике
Метка для ВМТ на шкиве распредвала
Что будет если ВМТ установлена неправильно
Когда поршень первого цилиндра правильно установлен в ВМТ такта сжатия, клапаны этого цилиндра полностью закрыты. В это время второй и третий цилиндры находятся в НМТ (нижней мертвой точке), а их клапаны полностью открыты.
Поэтому если установить ВМТ неправильно, то нарушатся фазы газораспределения и двигатель будет работать неправильно. При сильном нарушении машина не будет заводиться. Если поршень установлен с небольшим отклонением от ВМТ, то двигатель будет работать нестабильно: уменьшается его мощность, появляются стуки, вибрация, повышенный расход топлива, ускоренный износ элементов цилиндро-поршневой группы и слабая реакция на педаль газа.
Как выставить ВМТ
Проверка ВМТ первого цилиндра компрессометром
Установка поршня в ВМТ происходит по меткам. Медленно проворачиваем коленвал, только по часовой стрелке и только за болт крепления коленвала.
Когда метка на шкиве коленвала совпадет с меткой на задней крышке ремня привода распредвала, а метка на шкиве распредвала совпадет с меткой на корпусе блока цилиндров, поршень находится в ВМТ.
Для того, чтобы убедиться в том, что поршень установлен в верхней мертвой точке именно на такте сжатия, нужно вывернуть свечу и вставить туда компрессометр. Повышение давления укажет на такт сжатия. Если метки совпали, а давление не растет, значит поршень находится в конце такта выпуска и нужно аккуратно вручную провернуть коленвал еще на полный оборот в 360°. Если нет возможности использовать компрессометр, то можно использовать любой тупой предмет, который перекроет свечное отверстие и позволит услышать шипение выходящего воздуха.
Подпишись на наш канал в Я ндекс.Дзене
Еще больше полезных советов в удобном формате
РЕГУЛИРОВКА ФАЗ ГАЗОРАСПРЕДЕЛЕНИЯ НА ВАЗ 8 и 16V
Один из вопросов: “Как лучше работает двигатель при сдвинутых фазах назад или вперед?” не корректен. Так как только правильно выставленные фазы обеспечивают эффективные характеристики работы мотора. Разрезные шестерни распредвалов, которые первоначально использовались в спорте, дают возможность регулировать фазы, не ослабляя ремень ГРМ. При этом возможно выставить калибровки на десятые доли градусов.
Крутящий момент и мощность ДВС зависит от технической части, таких как объём двигателя, длинна выпуска и выпуска, проходные сечения каналов. Фазы газораспределения это периоды закрытых и открытых клапанов, которые выражены в градусах поворота коленчатого вала, относительно нижней и верхней мертвой точки. ФГР отображается как круговые диаграммы.
Рассмотрим для примера двигатель ваз 21083, у которого установлен стандартный распредвал 2108, с зазорами 0,2±0,05мм впуск и 0,35±0,05мм выпуск.
Из рисунка видно, что и открытие и закрытие клапанов происходит раньше, чем поршень приходит в верхнюю мертвую точку (на 33 градусах), а вот закрывается несколько позже (на угол 80градусов), чем поршень переместиться к нижней мертвой точке. Перед впускным клапаном (в впускном канале), скорость потока воздушно-топливной смеси переменная. Когда клапан закрыт она равняется нулю, а когда открыт до 100 метров в секунду. Как только такт впуска завершается, клапан впуска начинает закрываться после того как поршень прошёл НМТ ( когда поршень двигается вверх), при этом сжимая горючую смесь. Таким образом когда обороты ДВС становятся высокими то появляется эффект газодинамического наддува. Другими словами инерционный подпор потока новой смеси помогает уплотнению «заряда», улучшая наполнение цилиндров новой рабочей смесью. Отсюда следует, что угол на который запаздывает закрытие впускного клапана (угол газодинамического наддува Г=80°) это один из главных характеристик распределительного вала.
Еще один из главных параметров это угол перекрытия клапанов (на нашем примере это П=33Гр+17Гр=50Гр). Пока поршень не достигнет верхней мертвой точки, впускной клапан начнёт уже открываться, а впускной еще не закрыт, наступает такой момент когда оба клапана и впускной и выпускной открыты, и тогда разрежение, создаваемое в выпускном коллекторе как бы «подхватывает» новую смесь в цилиндр. Этот эффект пропорционален оборотам двигателя, чем они выше тем лучше наполнение цилиндров.
Устанавливать разрезную шестерню стоит по 2м причинам:
1. На заводе, в процессе сборки большого количества двигателей, происходит небольшое отклонение в производстве моторов. Из за этих отклонений в деталях, значение ФГР одинаковых двигателей могут отличаться на 10 градусов, это составляет погрешность в рамках одного зубца на распределительной шестерни. Чтобы это компенсировать, нужно установить разрезную шестерню, с помощью которой можно изменить положение зубчатого венца относительно ступицы, которая имеет величину шага 0. У стандартной же регулировка вперед и назад на 1 зуб, а это шаг в 17 градусов по коленвалу, это и ведёт к потере мощности и крутящего момента.
2. При установке не стандартных распредвалов, которые имеют более высокий подъём кулачка и изменённый профиль, мощность поднимется, но если установить разрезную шестерню и правильно настроить ФГР, можно получить дополнительные 3-4% мощности.
На графике показаны 2 варианта настройки ФГР. Под цифрой 1 настройка на максимальную мощность, под цифрой 2 настройка на максимальный крутящий момент. Ре — мощность, Ме — крутящий момент, n — обороты двигателя.
Для примера можно рассмотреть оптимальные настройки фаз газораспределения для обеспечения промежуточного варианта. Нужно совместить максимальное перекрытие клапана с верхней мертвой точкой. Поворачиваем распредвал на нужные 8 градусов. Таким образом угол газодинамического наддува будет равен 88 градусам. (80+8), это реализует возможность лучше наполнять цилиндры на повышенных оборотах. Стоит уточнить, при более ранних открытиях впускных клапанов на средних и маленьких оборотах ухудшается наполнение цилиндров. Так как выпускные газы попадают в ресивер и обедняют новую воздушную смесь. Следовательно, когда мы уменьшили угол опережения открытия впускного клапана, мы улучшили горение смеси в режимах частичных нагрузок.
Фактическая проверка показывает, при правильной настройке ФГР мощность и момент поднимается до 3% от исходной мощности, при стандартном распредвале. Если настройку произвести до максимального увеличения мощности, можно увеличить мощность до 5%.
Стоит уточнить, если мотор восьми клапанный, то настроить можно только либо впускные клапаны, либо выпускные. На 16 клапанных двигателях возможно настроить и впускные и выпускные клапаны отдельно, тем самым можно увеличить мощность до 7%.
Настройка фаз газораспределения на 8 клапаном моторе ваз 2108-2110

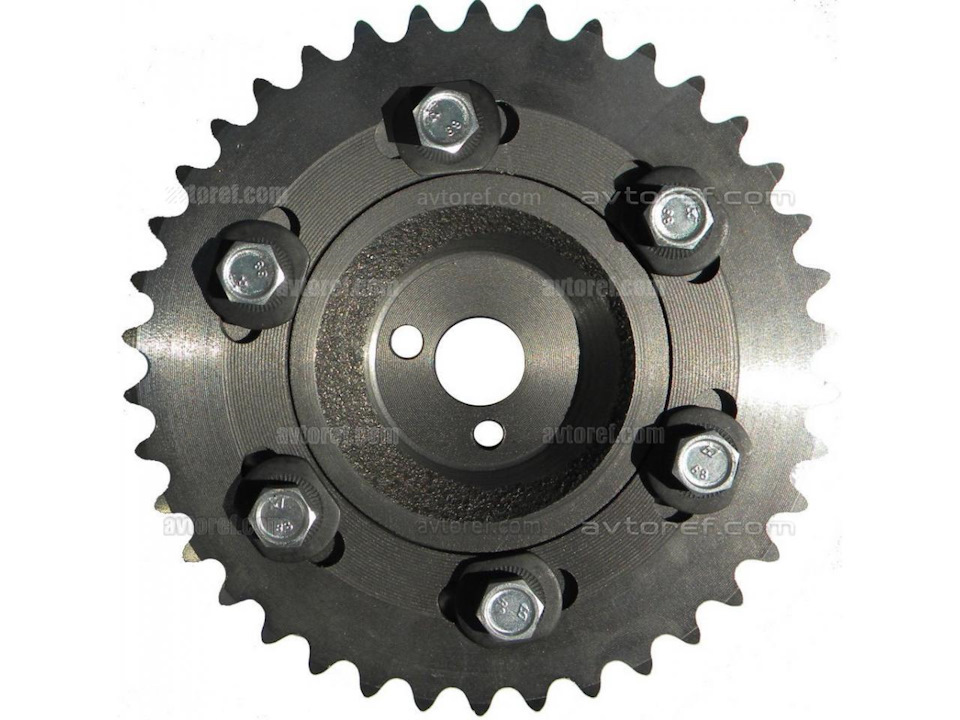

1. разрезная шестерня 8V В начале нужно сделать отметки на разрезной шестерни. Берем разрезную шестерню и выставляем центральную часть относительно наружней части, также же как это сделано на стандартной шестерни.
2. Затем устанавливаем разрезную шестерню и одеваем ремень ГРМ. Следим за тем, чтобы метки на шкиве распредвала совпадали с меткой на задней крышке ремня. И дополнительно смотрим, чтобы метка на маховике была напротив среднего деления. (смотрим в люке картера сцепления)
3. Следующим шагом регулируем фазы. Для этого смотрим перекрытие на клапанах впуска и выпуска на 4 цилиндре. Необходимо настроить так, чтобы клапана были открыты на нужную величину, это величина задаётся установленным распредвалом. Например для равно-подъёмного распредвала впускной и выпускной клапан должен быть открыт на одинаковое значение. Для регулировки открытия клапанов, с начало ослабляем болты разрезной шестерни, затем крутим распредвал по отношению к внешней части шестерни. Таким образом регулируем до нужного положения.
4. Если необходимо дополнительно настроить фазы, и получить или еще большего увеличения крутящего момента, или л.с., то необходимо корректировать ФГР опираясь на контрольные заезды.
Регулировка фаз на классическом моторе проводится аналогичным образом!
Если необходимо увеличить крутящий момент на более низких оборотах, то необходимо поворачивать распредвал по ходу его движения. Таким образом, увеличим начальный угол при котором будет происходить открытие впускного клапана, а следовательно и закрытие выпускного клапана.
Если необходимо увеличить мощность на высоких оборотах, то необходимо вращать распредвал в обратном направление. Тем самым увеличиться газодинамический наддув, который будет дозаряжать цилиндры новой смесью.
5. Опыт показывает: нет необходимости сдвигать ФГР больше чем на 1/3 зуба на шестерне, в оба направления. Это равняется 3-4 градусам по распредвалу.
6. Если вы регулируете фазы на карбюраторном моторе, необходимо после любой регулировке распредвала, регулировать угол опережения зажигания.
Настройка и регулировка фаз газораспределения на Ваз 16V
1. Сначала меняем штатные распредвалы на новые спортивные вместе с разрезными шестернями. разрезные шестерни 16V
2. Затем путём сравнения стандартных шестеренок и разрезных, наносим метки на новые шестерни (в тех же местах, где и на стандартных). По этим меткам выставляем перекрытие клапанов (пусть и немного неточное). Поршни первого и четвертого цилиндра поднимаем в верхнюю мертвую точку, в момент, когда цилиндр буквально через полградуса начнет свое движение вниз, и затем ставим ремень ГРМ.

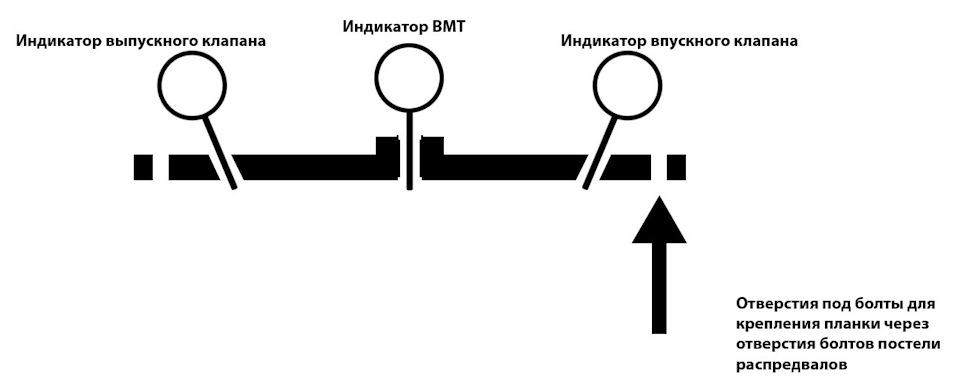

3. Устанавливаем планку для индикаторов часового типа. Всего должно быть три индикатора. Один для того, чтобы определить перемещение впускного клапана, второй — для выпускного, и третий — для определения ВМТ. Конструкция планки такова: по центру крепится индикатор, который через отверстие свечи будет показывать положение поршня. Индикаторы открытия впускного и выпускного клапана крепятся на планке под углом. Один под углом 25 градусов, другой под углом 335 градусов относительно индикатора ВМТ. Так как длины ножек индикаторов не хватит, то необходимо изготовить удлинители с резьбой для фиксации в индикаторах. Индикатор ВМТ отображает положение поршня (удлинитель должна упираться в поршень). Индикаторы клапанов отображают положение клапана (удлинитель должен упираться в толкатель).
4. Ищем положения, в которых впускные и выпускные клапана находятся в закрытом состоянии (то есть нулевые). Эти действия проделываем с четвертым цилиндром, также находим положение его верхней мертвой точки. Далее выставляем нужные перекрытия, производя регулировки с помощью разрезных шестерней.
5. Следующим шагом полностью производим затяжку болтов разрезных шестерёнок. Делаем полный оборот коленчатого вала, смотрим на настройки и если они не сбились — переходим к следующему шагу.
6. Производим сборку мотора и запускаем его.
7. Если после регулировки под значения производителя распредвалов мы видим, что режим работы ДВС не оптимальный, то дополнительные настройки придётся делать путём практических контрольно- измерительных заездов.
8. Помните о том, что рекомендуемые перекрытия производителя в наибольшей степени являются оптимальными и мало зависят от принципа впуска (атмо/турбо/etc). В случае, если распредвалы выставлены по рекомендуемым перекрытиям, мотор полностью исправен, но работа мотора неудовлетворительна – вероятнее всего конфигурация мотора неверна на стадии проектирования, и распределительные валы рекомендуется заменить (не подходят для данного мотора). Настоятельно не рекомендуем использовать распределительные валы, перекрытия которых не известны даже самому производителю, т.к. это с максимальной долей вероятности не приведет к успешному результату.
Установка поршня четвертого цилиндра в положение ВМТ на ВАЗ 2101-ВАЗ 2107
Добро пожаловать!
Для начала разберем значение аббревиатуры «ВМТ» — «Верхняя Мёртвая Точка». Ниже рассмотрим её выставление на автомобилях классического семейства.
Примечание!
Вам понадобится запастись специальным ключом для проворачивания шкива коленчатого вала. В отсутствие такового воспользуйтесь головкой «на 36».
Когда необходимо устанавливать поршень?
Перед началом проведения работ, требующих снятие цепи «ГРМ» с автомобиля. Обычно после этого установка фаз газораспределения нарушается, скорее всего вы столкнетесь с неустойчивой работой автомобильного двигателя. Поэтому прежде чем преступать к такой процедуре, необходимо установить поршень четвёртого цилиндра в положение ВМТ.
Проводим установку на ВАЗ 2101-ВАЗ 2107
Примечание!
Начните со снятия головки блока цилиндров с двигателя автомобиля! (Подробнее описано в статье: «Про фазы газораспределения по меткам» в пунктах «1-10»).
Способ 1
Стоя рядом с подкапотным пространством просуньте руку глубоко вниз и проверните специальным ключом по часовой стрелке гайку крепления шкива коленвала. Она указана красным на фото ниже.
Примечание!
При отсутствии вышеописанного инструмента воспользуйтесь головкой «на 36», сняв сперва защиту картера (этот процесс подробно описан в статье: «Замена защиты картера»). Теперь с помощью головки проверните гайку коленвала, но только уже не с верхней, а с нижней части автомобиля.
Проворачивайте его жл момента, пока метки не установятся относительно вторых меток. (Про установку меток газораспределения читайте в рубрике под названием: «Как понять что метки совпали?»)
Метод 2
Сядьте в автомобиль, включите четвёртую передачу, проедьте несколько метров до того, пока все метки не совпадут между собой.
Способ 3
Вам понадобится домкрат. Воспользовавшись им, вывесите одно из задних колёс автомобиля, включите 4-ю передачу и рукой прокрутите по ходу движения автомобильное колесо.
Примечание!
Во всех способах, прокручивать колесо необходимо до момента схождения меток!
Вопрос?
Какой метод подошел Вам и почему Вы выбрали именно его? (Ответ пишите в комментариях)
Как убедиться, что метки совпали?
1) После снятия головки воспользуйтесь одним из трех вышеперечисленных способов по выставлению меток.
2) Проверьте установились ли метки газораспределительного механизма относительно корпусных меток, для этого:
• Подойдите к подкапотному пространству автомобиля и сверьте совпадение метки звездочки распределительного вала с меткой на корпусе.
• Если метка распредвала сошлась, сразу же проверьте совпадение отметки звездочки коленвала с длинной меткой на крышке распредвала.
Примечание!
В случае, если метки на одной из звездочек совпадают, а на другой нет, произведите действия из публикации «Работаем с фазами газораспределения по меткам».
Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ) конца такта сжатия
Верхняя мёртвая точка (она же ВМТ) — это наивысшая точка, в которой поршень может находиться относительно оси коленвала. Но так как двигатели могут иметь разную конструкцию и расположение, самым корректным будет определение, что ВМТ это “положение поршня, в котором любая его точка находится на максимальном расстоянии от оси вращения коленчатого вала”.
Проходя рабочий цикл поршень дважды попадает в ВМТ — в конце тактов сжатия и выпуска. По умолчанию за ВМТ принимается положение поршня в конце такта сжатия.
Рабочий цикл поршня
Когда нужно определять
Установка поршня цилиндра в ВМТ используется при процедуре определения угла опережения зажигания, замене ремня и/или шкивов ГРМ, регулировке зазора в механизме привода клапанов.
Также она необходима при регулировке фаз газораспределения (углов открытия и закрытия впускных и выпускных клапанов, углов опережения подачи, углов открытия пусковых клапанов и золотников управления пуском).
Эта процедура обязательно проводится при ремонтах двигателя с его разборкой (например, при капитальном ремонте).
Как понять, что метки сбиты, симптомы
После замены ремня может возникнуть ситуация, что установка меток произошла неправильно. Как это определить рассказано ниже.
В завершении статьи хотим отметить, что правильно выставить меткам ГРМ сможет не каждый автовладелец. Необходимо владеть информацией о работе двигателя и его конструктивных особенностях. Если вы не хотите потратить ни один час на наладку работы механизмов, рекомендуем обратиться к специалистам.
Выставление меток ГРМ на ВАЗ-2108, 2109 и 21099 необходимо для правильной синхронизации коленвала и распредвала двигателя. От этого зависит, заведётся ли вообще двигатель. Так как на этих автомобилях устанавливается один и тот же двигатель- 4-х цилиндровый 8-ми клапанник, то на его примере и рассмотрим всю процедуру выставления меток ГРМ.
Как определяется ВМТ
По умолчанию установка ВМТ производится для поршня первого цилиндра. Для этого используются метки на корпусе двигателя и метки на шкивах коленчатого и распределительного валов. Также есть метки ВМТ на маховике, а в дизельном двигателе часто и на ТНВД. Если метки не совпадают, то нужно аккуратно прокрутить коленвал ключом по часовой стрелке.
Метка для выставления ВМТ на маховике
Метка для ВМТ на шкиве распредвала
Замена ремня ГРМ без меток
В некоторых случаях необходимо произвести установку ремня при отсутствии меток
Для этого потребуются:
Первым делом снимите защитную крышку ремня, выкрутите свечи.
Рассмотрим подробно процесс замены ремня без меток на 8-ми клапанном двигателе.
Что будет если ВМТ установлена неправильно
Когда поршень первого цилиндра правильно установлен в ВМТ такта сжатия, клапаны этого цилиндра полностью закрыты. В это время второй и третий цилиндры находятся в НМТ (нижней мертвой точке), а их клапаны полностью открыты.
Поэтому если установить ВМТ неправильно, то нарушатся фазы газораспределения и двигатель будет работать неправильно. При сильном нарушении машина не будет заводиться. Если поршень установлен с небольшим отклонением от ВМТ, то двигатель будет работать нестабильно: уменьшается его мощность, появляются стуки, вибрация, повышенный расход топлива, ускоренный износ элементов цилиндро-поршневой группы и слабая реакция на педаль газа.
ВМТ — Верхняя мертвая точка
Калькулятор перевода киловатт в лошадиные силы (кВт в л.с.)
Перевод лошадиных сил в киловатты (л.с. в кВт). Конвертация на онлайн калькуляторе
Верхняя мёртвая точка (она же ВМТ) — это наивысшая точка, в которой поршень может находиться относительно оси коленвала. Но так как двигатели могут иметь разную конструкцию и расположение, самым корректным будет определение, что ВМТ это “положение поршня, в котором любая его точка находится на максимальном расстоянии от оси вращения коленчатого вала”.
Проходя рабочий цикл поршень дважды попадает в ВМТ — в конце тактов сжатия и выпуска. По умолчанию за ВМТ принимается положение поршня в конце такта сжатия.
Рабочий цикл поршня
Двигатель Z14XEP
19. Проверка и регулировка фаз газораспределения является очень трудоемкой операцией и может быть выполнена только с применением специального инструмента фирмы Opel КМ-952, КМ-953 и КМ-954.
20. Снимите воздухоочиститель ().
21. Снимите модуль зажигания ()
22. Отсоедините датчики и подводящую электропроводку (см. сопр. иллюстрацию) от крышки головки блока цилиндров.
6.22 Отсоединение датчиков от крышки головки блока цилиндров (двигатель Z14XEP)
1 Датчик распределительных валов 2 Датчик контроля расхода воздуха 3 Датчик давления двигательного масла 4 Датчик температуры охлаждающей жидкости 5 Короб электропроводки
23. Отсоедините 2 шланга системы вентиляции картера.
24. Выверните 13 болтов крепления и снимите крышку головки блока цилиндров, удалите остатки старой прокладки крышки и очистите сопрягаемые поверхности.
25. Снимите правый пыльник двигателя ().
26. Выверните закрывающий регулировочное отверстие коленчатого вала болт (см. сопр. иллюстрацию) и опустите автомобиль.
6.26 Выставление ВМТ на двигателе Z14XEP
1 Болт регулировочного отверстия коленчатого вала 2 Установленное приспособление КМ-952 3 Метка на крышке привода ГРМ 4 Метка на шкиве коленчатого вала
27. Установите в отверстие приспособление КМ-952 (см. иллюстрацию 6.26), и медленно и плавно проворачивайте коленчатый вал пока приспособление на войдет в зацепление с валом (зафиксирует вал) — при этом должны совпасть метки на шкиве коленчатого вала и на крышке привода ГРМ, при чем кулачки ГРМ над первым цилиндром (см. сопр. иллюстрацию) должны смотреть в противоположных направлениях от середины двигателя — если это положение не соблюдается, проверните коленчатый вал еще на 1 оборот.
28. Установите в пазы распределительных валов (со стороны маховика) специальное приспособление КМ-953 (см. сопр. иллюстрацию) — выступы приспособления должны войти в пазы на возможно большую глубину. Если установить приспособление не представляется возможным, требуется произвести регулировку фаз газораспределения (см. ниже).
29. Установите специальное приспособление КМ-954 (см. сопр. иллюстрацию) так, чтобы выступ приспособления попал в выемку ротора датчика распределительного вала. Если выступ и выемка не совпадают произведите регулировку фаз газораспределения (см. ниже).
30. В отличии от моделей с ременным приводом ГРМ регулировка фаз газораспределения на данном двигателе может быть произведена без снятия крышки привода и самой цепи.
31. По окончании проверки снимите приспособления КМ-953 и 954 с двигателя.
Внимание: Ни в коем случае нельзя использовать контрольные приспособления для удерживания валов двигателя от проворачивания!
32. Выверните болт, освободив отверстие для установки приспособления КМ-955-1 (см. иллюстрацию 6.32а). При помощи рожкового ключа отожмите впускной распределительный вал в указанном стрелкой направлении и зафиксируйте натяжитель цепи приспособлением КМ-955-1, тем самым ослабив натяжение цепи.
Внимание: При отжимании/проворачивании распределительных валов ключ должен устанавливаться только на выполненную в виде шестигранника часть вала (см. иллюстрацию 6.32b)!
33. Удерживая распределительные валы от проворачивания ослабьте крепежные болты звездочек обоих валов (см. иллюстрацию 6.32b), а затем поочередно выкрутите их и замените на новые. Затяните болты, нотах, чтобы ротор датчика впускного распределительного вала (см. иллюстрацию 6.29) мог проворачиваться вручную.
34. Установите приспособление КМ-953, проворачивая распределительные валы при помощи рожкового ключа, и извлеките приспособление КМ-955-1.
35. Установите приспособление КМ-954 так, чтобы выступ приспособления совпал с выемкой ротора (см. иллюстрацию 6.29) — при необходимости доверните ротор вручную.
36. Вверните на место болт отверстия для установки приспособления КМ-955-1 и затяните с требуемым усилием. Затяните крепежные болты звездочек распределительных валов с усилием 10 Нм — не более, затем снимите все регулировочные приспособления.
37. Дотяните крепежные болты звездочек с усилием 50 Нм и еще на 60° — при необходимости воспользуйтесь помощью ассистента, затем плавно проверните коленчатый вал двигателя на 2 полных оборота и при помощи приспособлений произведите проверку положения ВМТ — если приспособления не устанавливаются (см. выше), повторно выполните регулировку фаз газораспределения.
38. Установка всех снимавшихся компонентов производится в порядке, обратном порядку снятия. При сборке используйте новую прокладку крышки головки блока цилиндров (см. сопр. иллюстрацию), нанесите герметик (серого цвета) на стыки головки блока цилиндров и крышки привода ГРМ.
Внимание: Крышка должна быть установлена в течение 10 минут после нанесения герметика!
Не забудьте заменить прокладку болта регулировочного отверстия.
Сущность и роль фаз газораспределения
На данный момент существуют двигатели, в которых фазы не могут изменяться принудительно, и двигатели, оснащенные механизмами изменения фаз газораспределения (например, CVVT). Для первого типа двигателей фазы подбираются эксперементально при конструировании и расчете силового агрегата.
Нерегулируемые и регулируемые фазы газораспределения
Визуально все они отображаются на специальных диаграммах фаз газораспределения. Верхняя и нижняя мертвые точки (ВМТ и НМТ соответственно) представляют собой крайние позиции поршня, движущегося в цилиндре, которые соответствуют наибольшему и наименьшему расстоянию между произвольной точкой поршня и осью вращения коленвала мотора. Точки начала открытия и закрытия клапанов (длина фазы) показываются в градусах и рассматриваются относительно вращения коленчатого вала.
Управление фазами осуществляется при помощи газораспределительного механизма (ГРМ), который состоит из следующих элементов:
Рабочий цикл двигателя всегда состоит из тактов, каждому из которых соответствует определенное положение клапанов на впуске и выпуске. Таким образом, начало и конец фазы зависят от угла положения коленвала, который связан с распределительным валом, управляющим положением клапанов.
За один оборот распредвала коленчатый вал выполняет два оборота и его суммарный угол поворота за рабочий цикл равен 720°.
Круговая диаграмма фаз газораспределения
Работу фаз газораспределения для четырехтактного двигателя рассмотрим на следующем примере (см. картинку):
Фазы грм также зависят от профиля и позиции кулачков распредвала. Так, если они одинаковы на впуске и выпуске, то длительность открытия клапанов также будет одинакова.
Выставление по меткам.
Чтобы выставить ГРМ Нива Шевроле необходимо вращать коленвал до тех пор, пока не будут совмещены метки на шестерне распредвала и подшипника. При правильном расположении цепи отметки на коленвале должны совпадать с меткой на крышке цепи. Для большего удобства насечка имеет продолговатую форму. Если насечки не совпадают необходимо отрегулировать положение фаз. Для этого необходимо разжать крепление стопорной шайбы, после чего снять с помощью ключа на 13 болт с звездочки распредвала. После этого на коробке переключения передач необходимо выставить 1 скорость, чтобы болт крепящий шестеренку коленвала не прокручивался
Затем вместе со стопорной шайбой выкручивается болт крепления. Важно помнить, что после проведения данных действий болт ничем не фиксируется, поэтому он может провалиться в поддон двигателя. При проведении работ необходимо пользоваться ключом с глубокой головкой. Следующим этапом является демонтаж натяжителя
В случае, если нет необходимости в замене этого элемента можно произвести снятие цепи отжав плунжер с помощью отвертки. Затем необходимо немного потянуть цепь на себя, чтобы снять ее со звездочки коленвала. Для регулировки цепи и выставления ее по меткам необходимо производить перемещение цепи на 1 зуб. Для облегчения работы звездочку лучше устанавливать вместе с цепью. Чтобы отверстия в ней и установочным штифтом совпали следует проворачивать коленвал в нужную сторону для совпадения выемок. После этого производиться установка стопорной шайбы. Болт наживляется в место крепления, но не затягивается. Для следующей операции снова пригодиться ключ для вращения коленвала. С помощью него следует сделать два-три оборота для проверки совпадения меток. При совпадении всех меток установка считается завершённой. В противном случае необходимо повторить все действия.
На самом деле эта работа выполняется за довольно короткое время. Главное помнить, что точное совпадение метки ГРМ Нива Шевроле гарантирует правильную и стабильную работу двигателя
Так же важно помнить, что при установке клапанной крышки необходимо заменить прокладку на новую, потому что при снятии на старой возможно появление микротрещин, через которые будет уходить масло
Где находятся метки ГРМ на ВАЗ?
На 8-ми клапанном моторе ВАЗ один распредвал, на нём намного проще выставить метки, чем на двухвальнике. Разберём все возможные способы найти крайнее положение распредвала и коленвала.
На распредвале, как правило, есть метка на шкиве, такая небольшая риска, а на ГБЦ есть отлив, с которым должна совпасть эта метка, точнее даже не отлив, а выступ на щитке, с левой стороны, если смотреть спереди на двигатель и распредвал. Иногда этих меток не наблюдается, о том, как поступить в этом случае, рассказывается ниже.
Коленвал выставляется по метке на маховике, на коробке передач, возле двигателя сверху есть лючок, прикрытый резиновой заглушкой. Если снять заглушку, то там увидим риски на маховике и выступающий стержень с двигателя, которые должны совпасть. Но тут может быть проблема: дело в том, что если двигатель разбирался и маховик снимался, то маховик можно поставить любой стороной, то есть, метка будет находиться чёрт знает где, но не в ВМТ. На маховике нет ни направляющей, ни эксцентрика, какой стороной поставишь, той он и станет, хоть на 180 градусов разверни.
В таком случае можно поискать метку спереди двигателя- на шкиве и ответный прилив на маслонасосе на двигателе. Но это не на всех моторах такое, часто эта метка отсутствует. Как же поступить в ситуациях, когда метки не обнаружены? Начинается самое интересное, на самом деле, метки на этом двигателе не нужны, можно обойтись и без них.
Зачем нужна метка маховика
В частности, по этой метке удается выставить вмт, что, в свою очередь, помогает грамотно установить, к примеру, ремень грм. Неправильность выставления меток приводит к катастрофическим последствиям – это следует помнить всегда.
Пошаговый алгоритм выставления меток грм выглядит примерно следующим образом:
Вот тут и приходит «время маховика». Если его метка не совпадет с корпусом (блоком), то всем проведенным выше манипуляциям, грош цена. Увидеть метку получится через отверстие, надо будет заранее снять заглушку с КПП.
Метка маховика должна совпасть с блоком. Ассистент должен вращать коленвал, автовладелец – смотреть внимательно.
По этой же метке выставляется регулировка, если рвется приводной ремень или проводится настройка после ремонта ГБЦ.
Установка меток на силовом агрегате автомашины помогает правильно выставить УОЗ, согласовать работу ГРС механизма и системы впрыска.
