Регулировка редуктора: Пятно контакта.

Что такое пятно контакта, это правильное зацепление между хвостовиком и планетаркой, его необходимо регулировать потому, что невозможно изготавливать 3 вещи идеально тем более те которые выливаются а потом точатся на станках а именно:

1. сам корпус моста, куда устанавливается дифференциал с планетаркой
2. сам дифференциал
3. ну и сама главная пара

причём это всё нужно идеально производить в 2-ух плоскостях и на протяжении того времени сколько выпускается данная машина или данные запчасти иногда это длится на протяжении нескольких десятилетий, по этому пятно и нужно регулировать.

Вот это расстояние Х для всех главных пар конкретного моста должно быть одинаковое.
Тогда остаётся регулировать Главную пару по оставшимся двум плоскостям Z и X.
Делается это так по оси Z, регулировка осуществляется хвостовиком (подбор толщины рег. шайб), то есть он садится глубже или наоборот торчит, а по оси X самой планетаркой, а если точнее то дифференциалом, к которому прикручена планетарка, сам регулировка осуществляется с помощью регулировочных шайб.
Как правило, они идут нескольких размеров, но разные по диаметру для хвостовика и дифф.
Как же осуществлять сам регулировка, процесс муторный можно провозится и не один день.

Если меняется только дифференциал то регулируется только ПЛАНИТАРКА, а именно прикручивается планетарка и одеваются подшипники, с тем числом шайб, которые были на старом дифе, и примеряется, то есть полностью затягивается шейками подшипников, после чего проверяется люфт между планетаркой и хвостовиком, если люфта нету, то нужно планетарку отодвинуть от хвостовика, в противном случае главная пара быстро кончится, если же люфт есть то нужно измерить какой, есть 3 способа как это сделать:

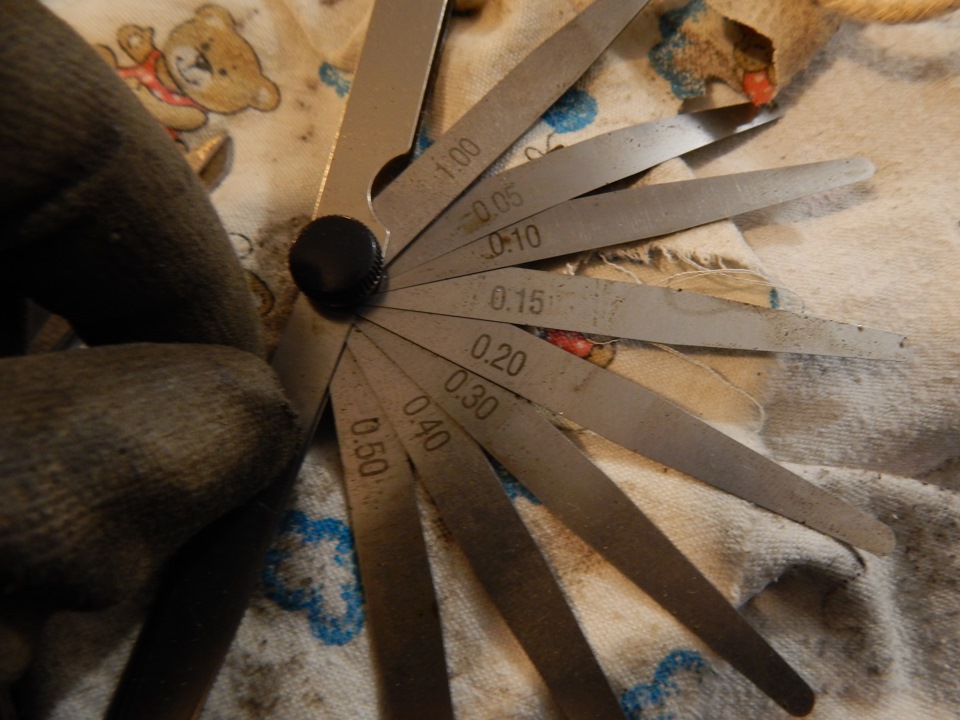

1. совсем дедовский это пропустить газетку (именно газетку, так как только у газетки та толщина, которая необходима) между шестернями если её не сильно замнёт то зазор большой, если её порвёт то маленький.

2. краской, то есть на планетарку наносится краска легко смываемая, примерно на 4-5 зубов и проворачивается, вот что может получится:

А – стороны переднего хода;
Б – стороны заднего хода;
1 – правильное расположение пятна контакта;
2 – пятно контакта расположено на вершине зуба – для исправления подвинуть планетарку к хвостовику;
3 – пятно контакта расположено у основания зуба – для исправления отодвинуть планетарку от хвостовика;
4 – пятно контакта расположено на узком конце зуба – для исправления отодвинуть хвостовик от планитарке;
5 – пятно контакта находится на широком конце зуба – для исправления подвинуть хвостовик к планитарке.

3. Этот способ, как правило, применяют в мастерских специализирующихся на редукторах автомобильных, это микрометрической головкой, то есть под зуб планетарке подставляется головка и замеряется биение планетарки относительно хвостовика:

практически на всех машинах зазор этот одинаковый, есть особые случаи но это, как правило, специализированная техника. Но после сборки у железа есть такое понятие как усадка, после сборки этот зазор увеличится так как шайбы, подшипник и дифференциал могут деформироваться, по этому в идеале делать зазор чуть меньше.

Это мы рассматривали вариант замены дифференциала, при этом хвостовик не трогали вообще, когда же идёт замена главной пары, а это обязательно хвостовика то тут необходимо сначала отрегулировать хвостовик, а потом уже саму планетарку.

Вытаскиваем старый хвостовик и замеряем расстояние от его края до площадки, куда упирается подшипник

на рисунке это расстояние ровняется 34.55 мм, если же расстояние больше то на это расстояние убираются шайбы которые стояли на старом хвостовике, то есть к примеру если стояли 3 шайбы 0,8 + 0,25 + 0,08 а расстояние это ровняется 34.65 то надо убрать шайбу 0,08, если же расстояние меньше то добавить необходимые шайбы. Таким способом хвостовик установливается с первого раза, остается отрегулировать только планетарку.

В чём же вся сложность? А в том, что подшипники одеваются очень туго с помощью пресса или молотка, и снять их потом бывает крайне сложно, при то что снять надо не погнув шайбы, так как их, конечно же, ограниченное количество.

Источник

Качаем мышцы мостов)) ч.2 (пятно контакта)

Эпопея с редукторами продолжается.
Пока ехал с работы, в голову пришла мысль, «»…а почему бы не вычислить толщину регулировочной шайбы по количеству оборотов гайки фланца хвостовика… ведь шаг резьбы известен 1.5мм»»
Получается что закручивая на пол оборота мы двигаем коничку на 0.75мм
на четверть — 0.375мм, ну а на 1/8 = 0.1875.
Практически то что нужно.

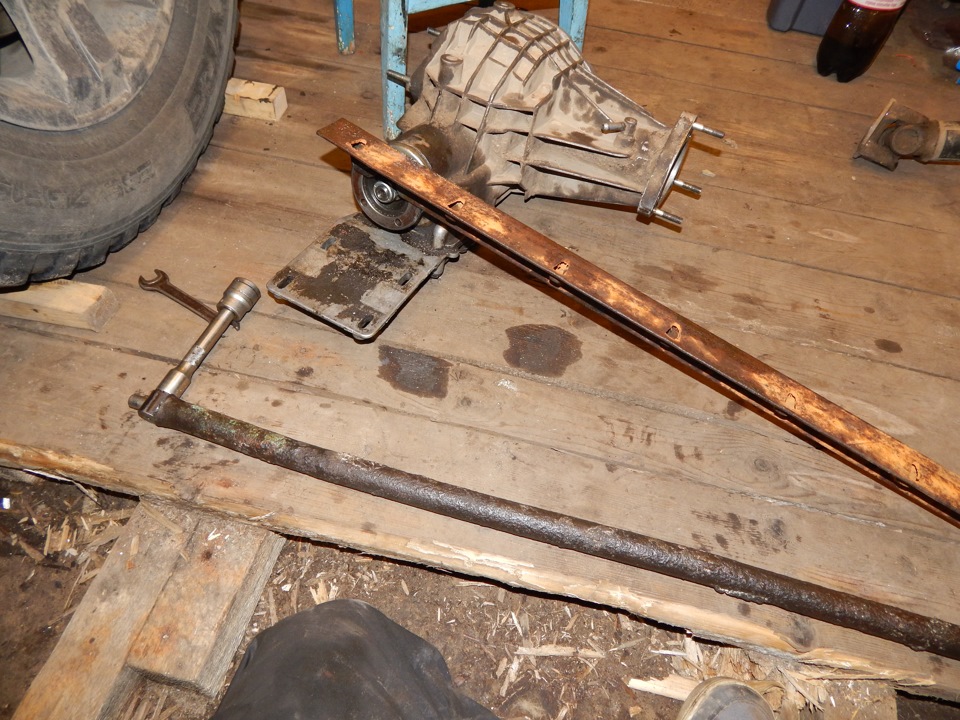

после пришлось всё разобрать, удалить на время шайбу и приступить к настройке.

постепенно осаживая коничку на подш (я поджимал по 1/8 оборота, это около 0.19мм) смотрим пятно контакта. незабываем подводить планетарку к коничке с сохранением теплового зазора 0,08–0,13 мм минимально ощутимый пальцами люфт в зацеплении, сопровождающийся легким стуком зуба о зуб.

у меня получилось вот так

и.т.д.
и вот настал он, кульминационный момент

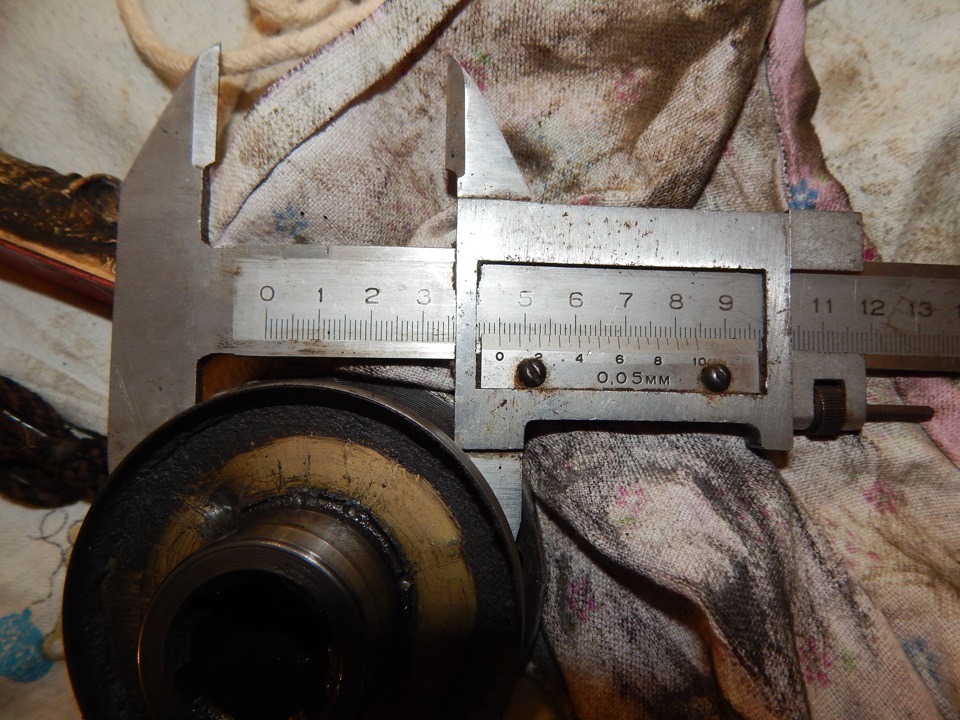

пятно найдено… осталось проверить верны ли мои мысли. Снял ведущую, чтобы измерить найденный зазор.

тут не менее важный момент, это преднатяг конусных подшипников ведомой шестерни, если его не соблюсти, то со временем все зазоры просто напросто «уплывут» и редуктор начнёт завывать.

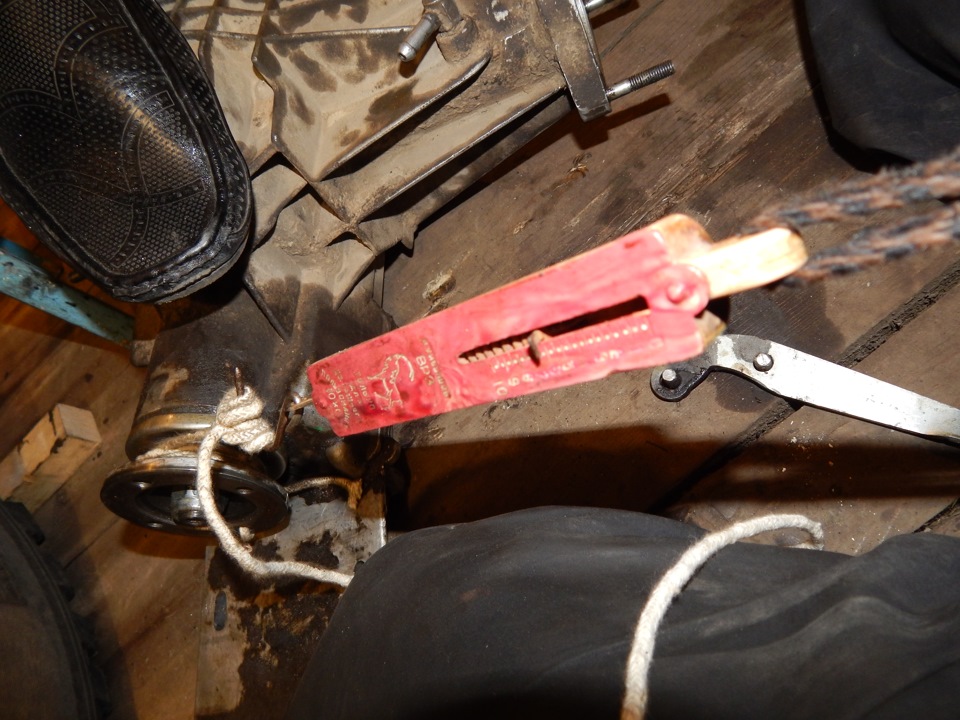

С учетом среднего радиуса намотки (22–25 мм) безмен должен показать 7–9 кг (для новых подшипников)

п.с. с аэрозольной краской из флакона не очень, быстро сохнет, приходится оттирать постоянно… мож кто что посоветует долго сохнущее и по эффективнее?
ПРОДОЛЖЕНИЕ СЛЕДУЕТ…

ну и немного видео приколюх о проделанной работе)))

пс. По рекомендации Dr.Smith для контраста используйте типографскую краску (развести маслом до любой консистенции или уайт спиритом), в край синьку.

пс2. Ещё варианты: Берлинская лазурь, паста ГОИ растворить кусочек в солярке, синька с медвазелином, тонер для лазерных принтеров, в том числе и цветных.

пс3. Самый дешевый и надёжный метод:
взять кусок резины, хоть от старой камеры, хоть от негодного сальника, сжечь и перемешать с индустриальным маслом (соляркой). Контакт отлично видно и пятно контакта трудно удаляемое.

Источник

Регулировка б/у шестерен главных передач

Поделюсь некоторыми полезными рекомендациями по установке неновых шестерен главных передач, которые я выработал для себя.
1. По мануалам можно устанавливать только минимально изношенные ГП.

Попытка выставить по книжкам пятно контакта в сильно б/у главной паре контрпродуктивна, как и попытка регулировкой улучшить зацепление в загудевшей паре.

2. Установка б/у ГП без предварительной информации может превратиться в многоходовую процедуру без гарантированного результата. Даже если Вы приобрели б/у ГП, которая гарантированно нормально работала, не гудела и не натирала стружку в масло, то не факт, что Вам удастся выставить ее так, чтобы она продолжала работать также. Наилучшее с виду пятно редко даст наилучший результат.

3. Единственной гарантией, что исправная б/у ГП будет после установки нормально работать, это наличие предварительной информации в виде фотографий пятна контакта переднего и заднего хода и величина зазора в зацеплении:

При новой установке ее нужно поставить в то же положение. Часто удается при новой установке немного уменьшить зазор в зацеплении, чтобы он был хотя бы на верхнем пределе допуска. Но если зазор был сильно больше нормы, то его не удастся исправить. Пятно при уменьшении зазора катастрофически изменяется. Редукторы с завышенными зазорами обладают рядом неприятных особенностей и долго не живут.

4. Если Вам удалось приобрести ГП даже с необходимой информацией, это не всегда гарантия положительного результата. Есть умельцы типа Стрелка Битяна Алексея, которые умудряются фальсифицировать пятно:
www.drive2.ru/b/2907342/

5. Картинка пятна контакта может оказаться бесполезной, если она была сделана на шестернях, не очищенных от масла. Масло размазывает пятно. Вот для примера фото одной и той же ГП с маслом:

Я для промывки наливаю бензин в редуктор, расположенный фланцем вниз, и прокручиваю его до тех пор, пока не смоется масло. Потом бензин сливаю и сушу редуктор.

6. Также часто картинка пятна искажается, если при прокатке пятна имелся люфт ведущей шестерни. Можно попробовать до снятия отпечатка подтянуть гайку. Но нужно иметь в виду, что при этом Вы получаете уже не ту геометрию зацепления, которая не шумела с люфтами. Это редуктор с уже другим зацеплением. Совсем не факт, что он не загудит при такой конфигурации шестерен.
Вот фото пятна на редукторе с люфтом:

И вот лучшее, что удалось получить после замены подшипников и регулировки преднатяга:

7. Проще, предсказуемее и быстрее отрегулировать три новых ГП, чем одну б/у:)

Источник

Что такое пятно контакта в редукторе

Возможно, тема уже поднималась, НО, всегда вопрос регулировки решался краской.
Собсно, теперь интересно КАК правильно ГП регулироется приспособлениями типа «индикатор часового типа»

Вот это расстояние Х для всех главных пар конкретного моста должно быть одинаковое.
Тогда остаётся регулировать Главную пару по оставшимся двум плоскостям Z и X.
Делается это так по оси Z, регулировка осуществляется хвостовиком, то есть он садится глубже или наоборот торчит, а по оси X самой планетаркой, а если точнее то дифференциалом, к которому прикручена планетарка, сам регулировка осуществляется с помощью регулировочных шайб.

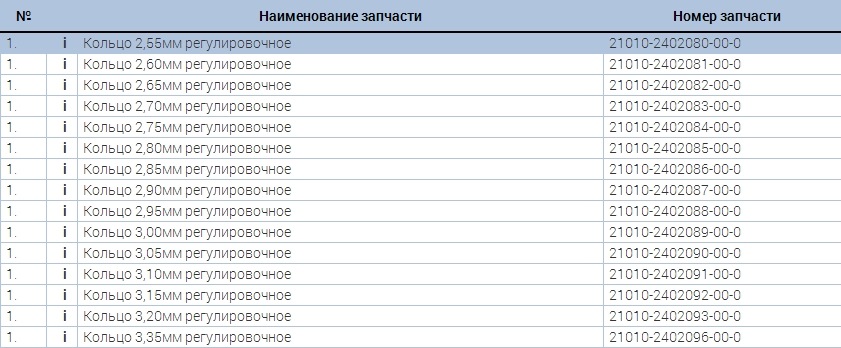

Как правило, они идут нескольких размеров, например для планетарки они имеют такие размер: 0.08мм, 0.12мм, 0.25м, 0.8мм, для хвостовика в нашем мосту такой же толщины НО разные по диаметру.

Как же осуществлять сам регулировка, процесс муторный можно провозится и не один день.

Если меняется только дифференциал то регулируется только ПЛАНИТАРКА, а именно прикручивается планетарка и одеваются подшипники, с тем числом шайб, которые были на старом дифе, и примеряется, то есть полностью затягивается шейками подшипников, после чего проверяется люфт между планетаркой и хвостовиком, если люфта нету, то нужно планетарку отодвинуть от хвостовика, в противном случае главная пара быстро кончится, если же люфт есть то нужно измерить какой, есть 3 способа как это сделать:
1. совсем дедовский это пропустить газетку (именно газетку, так как только у газетки та толщина, которая необходима) между шестернями если её не сильно замнёт то зазор большой, если её порвёт то маленький.
2. краской, то есть на планетарку наносится краска легко смываемая, примерно на 4-5 зубов и проворачивается, вот что может получится:

А – стороны переднего хода;
Б – стороны заднего хода;

1 – правильное расположение пятна контакта;
2 – пятно контакта расположено на вершине зуба – для исправления подвинуть планетарку к хвостовику;
3 – пятно контакта расположено у основания зуба – для исправления отодвинуть планетарку от хвостовика;
4 – пятно контакта расположено на узком конце зуба – для исправления отодвинуть хвостовик от планитарке;
5 – пятно контакта находится на широком конце зуба – для исправления подвинуть хвостовик к планитарке.

Источник

Регулируется редуктор ваз 2107, автор Жданкин Николай Владимирович

Регулировка редуктора ваз 2107 на заднем мосту…

Приветствуем автолюбителей классических моделей ваз в автоблоге RtiIvaz.ru! В этих видеороликах рассмотрим редуктор ваз 2107 и регулировку. Видео Николай Владимирович посвятил владельцам заднеприводных автомобилей, так как сегодня тренд по редуктору заднего моста. Наглядным пособием для ремонта и регулировке показали редуктор заднего моста ваз 2107, распространенный отечественный автомобиль. Рассмотрим редуктор заднего моста…

Главные элементы редуктора косозубые шестерни главной передачи, это так называемые «коничка» и «планетарка», составляющие главную пару редуктора. Завод выпускал четыре варианта главных пар:

Нужно отметить, что главная пара с передаточным числом 4.44 для ваз 2102 в запасные части, вообще говоря, не выпускалась и предназначалась лишь для комплектации редукторов ваз 2102 на заводском конвейере.

Устройство дифференциала

Планетарная шестерня крепится на корпус дифференциала. Дифференциал состоит из двух шестерней полуоси, двух сателлитов и пальца. Основными, наиболее встречающимися неисправностями дифференциала являются износ пальца сателлитов (люфт) и износ шлицов на шестернях полуосей.

На автомобиле люфт пальца сателлитов можно определить по проворачиванию карданного вала на четверть и более, если люфта нет, то вал практически остается на месте при попытке его повернуть в ту или другую сторону.

Стоит также отметить, что от дифференциала никогда не происходит какого-либо шума. При движении вперед (по прямой) дифференциал вращается как одно целое и получается, что там просто нечему шуметь.

Причиной возникновения шума от редуктора заднего моста при добавлении газа и пропаданием шума после сброса газа является (практически 99.9%) износ зубьев главной пары. На снятом редукторе это хорошо видно. Та часть стороны зубьев, что используется для хода вперед, имеет значительный износ, тогда как сторона для заднего хода практически не изношена.

Если после разборки и дефектовки деталей главной пары обнаружен износ зубьев, то уже никакой ремонт не поможет и это будет просто пустая трата времени и финансов. Необходима только замена главной пары.

Главная-пара

Шестерни главной пары подбираются на заводе по пятну контакта, шуму и другим параметрам и маркируются. Например, на планетарные шестерни выбито — ваз 2103 (модель), 10 41(передаточное число), 4091 (номер пары). Номер главной пары 4091 замаркирован и на конической шестерне.

После маркировки этих деталей, они стали «главной парой» и не устанавливаются одна без другой, то есть «родные». На «коничке» нанесено еще и «- 6», это поправка для сборки главной пары в редукторе. При дефектовке дифференциала проверяются и его подшипники на предмет их износа и при необходимости заменяются. Зачастую износ подшипников провоцируют при непрофессиональной замене сальника редуктора. Например, после замены сальника затягивают гайку хвостовика без соблюдения момента затяжки (тянут, сколько есть силы) и усилие передается не на распорную втулку, а на подшипники дифференциала.

Это опоры на вращающихся осях и валах, которые получая нагрузки передают их на различные конструкции…

В итоге через короткий пробег после замены сальника хвостовика появляется шум редуктора. Только в этом случае шум «гул» в редукторе постоянный и непохож на шум от изношенных зубьев главной передачи. При этом гул идет постоянно, независимо от того, добавляется газ или сбрасывается.

Видео сборки редуктора заднего моста

Регулировка редуктора с помощью специальных приспособлений и приборов контроля…

При сборке редуктор регулируется по 4-м параметрам:

1. Подбор регулировочного кольца

На данном видео регулировку главной пары будут выполнять с помощью специального приспособления. Понятно, что у подавляющего числа автолюбителей такого приспособления нет и это лишь наглядный пример регулировки параметра глубины зацепления. Будет дан вариант и для регулировки без «приспособы».

На приспособление устанавливается также «приспособа» с микрометром, имитирующая шестерню главной пары. На индикаторе выставлен ноль. Затем ножка индикатора переносится на постель подшипника и в этом случае индикатор показывает значение — 3.25, что не есть хорошо, так как должно лежать в пределах — 3.0. На второй посадочной плоскости получилось – 3.45. Среднее арифметическое — 3.3. Для регулировки воспользуемся поправкой на «коничке» — «- 6». В этом случае (– 3.3)+ (-6) = 3.36. Толщина регулировочной шайбы необходима – 3.36 мм. С помощью микрометра подбираем шайбу необходимой толщины.

Примечание. При износе подшипника хвостовика он начинает проворачиваться на теле «конички». В результате изнашивается торец подшипника, регулировочная шайба и тела шестерни хвостовика. Получается, что при замене сальника хвостовика, даже при правильном моменте затяжки сбивается регулировка глубины зацепления зубьев шестерен главной пары и «вой» пары обеспечен, как и ее скорый выход из строя.

Вернемся к сборке редуктора…

2. Регулировка преднатяга подшипников хвостовика

На «коничку» садится подшипник хвостовика и ОБЯЗАТЕЛЬНО устанавливается НОВАЯ распорная втулка. На видео хорошо видно, что новая втулка ровная без какой-либо деформации, а стоявшая ранее деформирована. Происходит следующее. При затяжке гайки хвостовика предписанным моментом (от 12 до 26 кгс), втулка берет на себя усилие затяжки и деформируясь работает как пружина, создавая натяг. Усилие затяжки гайки редуктора ваз 2107-е значительное и хвостовик необходимо зафиксировать от проворачивания.

На видео мы видим какую «приспособу» использует мастер. Необходимо затягивать гайку хвостовика до исчезновения люфта. При правильной затяжке гайки хвостовик должен проворачиваться с усилием сопротивления 0.3-0.4 кг, стало быть, преднатяг подшипников выполнен правильно. Это правило при сборке применяется для старых (бывших в употреблении) подшипников.

Устанавливается дифференциал с подшипниками и закрепляется крышками (момент затяжки около 8 кгс) и наживляются регулировочные гайки подшипников дифференциала.

3 и 4. Одновременная регулировка теплового зазора главной пары и преднатяга подшипников дифференциала

Для этих целей необходима очередная «приспособа» с двумя индикаторами. Регулировочными гайками на видео хорошо и все показано подвигаем планетарную шестерню к зубьям «конички» добиваясь необходимого зазора. Заводские данные регулировки зазора от 0,08 до 0,12 мм. Однако такой зазор предусмотрен для новой главной пары («конички» и «планетарки»). Зазор проверяется в 4-х плоскостях, проворачивая шестерню. Зазор для работавшей главной пары составляет после регулировки 0.13- 0.14 мм.

После выполнения регулировки регулировочные гайки стопорятся специальным для этого пластинами, с одним или двумя «усиками». На этом сборка и регулировка закончена.

Видео регулировки глубины зацепления главной пары

Регулировка редуктора заднего моста своими руками без использования специальных приспособлений (редуктор ваз 2107 тот же).

В этом случае необходимо подобрать толщины регулировочной шайбы.

Итак: Вместо приспособления устанавливаем «родной» хвостовик и заворачиваем гайку до легкого упора, оставляя зазор. Устанавливается дифференциал с планетаркой в сборе, крышки подшипников и затягиваются болты их крепления.

При замене сальника хвостовика допускается ряд неправильных действий, которые в итоге приводят к выходу редуктора из строя раньше времени. Перед отпусканием гайки хвостовика, по технологии выполнения работы по замене сальника, необходимо снять полуоси (что практически никогда не выполняется, так как объем работы многократно возрастет). Хотя по прейскуранту, снятие полуосей, вероятнее всего, будет внесено в ведомость и за это будет взята плата, так как этого требует технология завода по замене сальника. Это необходимое условие, так как полуоси будет создавать сопротивление при затяжке и правильной регулировки просто будет невозможно добиться.

Перед отпусканием гайки хвостовика, его нужно зафиксировать от проворачивания и динамометрическим ключом проверить усилие затяжки гайки, в районе 12 кгс. Перед установкой сальника, если его наружная поверхность не обрезиненна, то нужно воспользоваться герметиком для гарантии. Так, риска 0.15 мм на чулке редуктора будет достаточна для пропускания масла через наружную поверхность сальника.

Ставятся регулировочные гайки, и предварительно выбирается зазор на главной паре (конечный рабочий зазора 0,08 до 0,12 мм). Затем на зубья планетарной шестерни из аэрозольного баллончика наносится краска и с помощью хвостовика необходимо выполнить несколько движение в разные стороны, чтобы зафиксировать по краске пятна контакта.

Теперь вывернув обратно шестерню «планетарки» хорошо видно пятно контакта на ее зубьях с зубьями «конички». По пятну контакта (в этом случае) видно, что регулировочная шайба на хвостовике стоит большей необходимой толщины. Немного поджимаем гайку хвостовика, тем самым подвигая ее подшипник, что дает возможность подвинуть зубья шестерен друг к другу, то есть как бы «уменьшая» толщину регулировочной шайбы. Регулировочными гайками подшипников дифференциала выставляем примерный зазор (немного уменьшая).

Затем вновь наносим краску на зубья планетарной шестерни и вновь начинаем проворачивать хвостовик (или шестерню) в разные стороны, чтобы отпечатать пятно контакта между зубьями. Видно, что пятно контакта немного поднялось, но еще недостаточно и необходимо вновь немного подтянуть гайку хвостовика. Подобные действия с краской и проворачиванием шестерни необходимо проводить до тех пор, пока пятно контакта не расположится точно посередине зубьев, и звук проворачиваемых зубьев станет тише.

После правильной (окончательной) регулировки звука будет практически неслышно.

Не забывать при каждой подтяжке гайки хвостовика подтягивать регулировочные гайки подшипников дифференциала. В итоге пятно контакта расположилось точно по всей поверхности зубьев. Нужно отметить, что это условие расположение пятна контакта для старых (работавших) пар. Для новых главных пар пятно контакта, как говорилось выше, должно расположиться в центре зубьев.

Далее. Отдаются крышки крепления планетарки и дифференциал снимается. Откручивается гайка хвостовика и снимается. Так как хвостовик ставился только с подшипником без регулировочной шайбы, то между подшипником и шестерней хвостовика остался промежуток, где встанет шайба. Набором щупов замеряется этот промежуток, тем самым высчитывается необходимая толщина регулировочной шайбы.

Получается, как и в случае с использованием приборов и приспособлений, размер под искомую регулировочную шайбу составил также 3.36 мм. Снимается подшипник хвостовика, ставится регулировочная шайба (3.36мм), ставится подшипник на место и выполняется сборка редуктора. Ставится хвостовик, затягивается гайка хвостовика, мин 12 кгс. Ставится дифференциал с планетарной шестерней, крышки и болты затягиваются, но не окончательно.

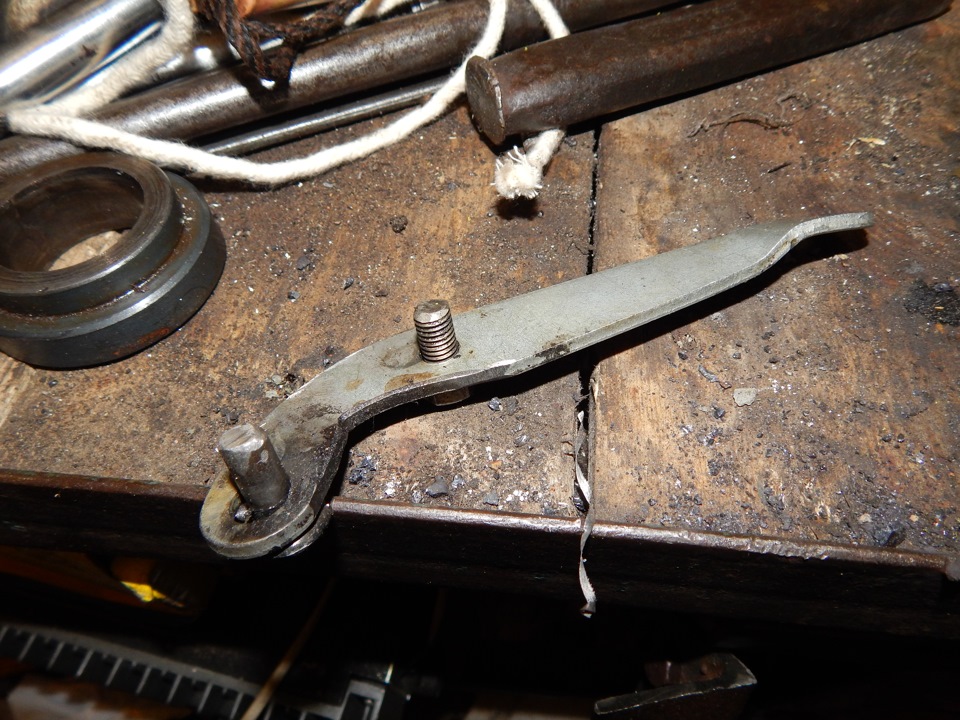

Кстати, крышки нельзя путать местами. Ставятся регулировочные гайки подшипников дифференциала и выставляется предварительно зазор на главной паре. Затем болты крышек дифференциала затягиваются окончательно. Окончательно регулируется зазор в главной паре и ставятся фиксаторы регулировочных гаек.

Видео замены сальника редуктора на заднем мосту

На этом работа по сборке и регулировке редуктора ваз 2107 заканчивается.
