I. Механика

Тестирование онлайн

Плечо силы

На камень действуют сила тяжести, сила трения, сила реакции опоры, две дополнительные внешние силы F₁ и F₂

Плечо силы реакции опоры определяется аналогично

Если перпендикуляр нет возможности построить, то вектор силы продлевается в необходимом направлении, после чего строим перпендикуляр к этой линии. Плечо силы F₂

Осталась сила трения! Если точка О и сила лежат на одной линии, то плечо этой силы равно нулю. Плечо силы трения равно нулю.

При решении задач выгодно точку О выбирать в точке пересечения нескольких сил. Тогда плечи всех этих сил будут нулевыми. Например, если точку О в предыдущем примере выбрать иначе, то плечи сил будут иными.

Момент силы

Это векторная величина, определяется по формуле

Направление вектора момента силы определяется следующим образом. Представляем в какую сторону сила пытается повернуть (тащить) тело относительно точки О, если тело с точкой О закреплены осью. Если по часовой стрелки, то вектор имеет знак «+», если против часовой, тогда знак «-«.

Момент силы реакции опоры отрицательный, так как сила реакции опоры «поворачивает» тело против часовой стрелки

Момент силы тяжести положительный, так как сила тяжести «поворачивает» тело по часовой стрелки

Если точка О выбрана на теле

Момент силы реакции опоры и силы трения положительные, так как силы «поворачивают» тело по часовой стрелки

Источник

iSopromat.ru

Плечо силы — кратчайшее расстояние между линией действия силы и связанной с ней точкой (полюсом или осью вращения) при создании силой момента.

Определяется длинной нормали (перпендикуляра) к линии усилия проведенной из рассматриваемой точки.

Обозначается: L, l или h. Измеряется в метрах [м].

Плечо силы – один из двух множителей определяющих момент силы.

Наш короткий видеоурок про момент и плечо силы с примерами:

О плече силы можно говорить только тогда, когда есть прямая связь между силой и точкой относительно которой возникает момент.

Порядок нахождения плеча силы

Рассмотрим порядок нахождения плеча силы F относительно точки A.

Для этого покажем прямую a, по направлению действия силы F

Из точки A опустим перпендикуляр к прямой a.

Длина этого перпендикуляра является плечом силы.

Примеры определения плеча силы

Уважаемые студенты!
На нашем сайте можно получить помощь по техническим и другим предметам:
✔ Решение задач и контрольных
✔ Выполнение учебных работ
✔ Помощь на экзаменах

Источник

Плечо силы

Определение плеча силы

Использование плеча силы

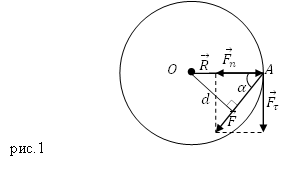

Понятие плечо силы иногда используют, для записи величины момента силы ($\overline$), который равен:

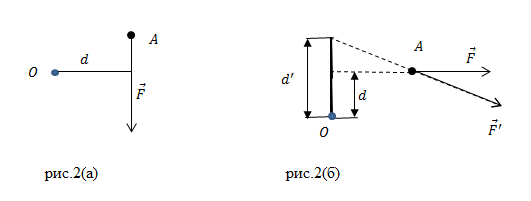

И так, плечом силы называют длину перпендикуляра, который проводят из некоторой выбранной точки, иногда ее называют полюсом (выбираемой произвольно, но при рассмотрении одной задачи один раз). При рассмотрении задач точку О выбирают обычно на пересечении нескольких сил) к силе (рис.2 (а)). Если точка О будет лежать на одной прямой с силами или на самой силе, то плечи сил будут равны нулю.

Если перпендикуляр не получается построить, то вектор силы продлевают в нужном направлении, после этого строят перпендикуляр (рис.2 (б)).

Единицей силы трения является единица длины, в Международной системе единиц, следовательно, плечо измеряют в метрах:

Примеры задач с решением

Плечо другой силы реакции опоры ($\overline$) равно длине перпендикуляра AC:

Задание. Тело движется по горизонтальной поверхности, чему равно плечо силы трения относительно полюса O (рис.4).

Решение. На рис. 4 мы видим, что полюс О и сила трения лежат на одной линии, следовательно, плечо силы трения равно нулю.

Источник

Физика. 10 класс

Конспект урока

Урок 14. Статика. Равновесие абсолютно твёрдых тел

Перечень вопросов, рассматриваемых на уроке:

1.Условия равновесия тела

Статика – раздел механики, в котором изучается равновесие абсолютно твердых тел, называется статикой

Абсолютно твердое тело – модельное понятие классической механики, обозначающее совокупность точек, расстояния между текущими положениями которых не изменяются.

Центр тяжести – центром тяжести тела называют точку, через которую при любом положении тела в пространстве проходит равнодействующая сил тяжести, действующих на все частицы тела.

Неустойчивое равновесие — это равновесие, при котором тело, выведенное из положения равновесия и предоставленное самому себе, будет еще больше отклоняться от положения равновесия.

Безразличное равновесие системы — равновесие, при котором после устранения причин, вызвавших малые отклонения, система остается в покое в этом отклоненном состоянии

Основная и дополнительная литература по теме урока:

Мякишев Г.Я., Буховцев Б.Б., Сотский Н.Н. Физика.10 класс. Учебник для общеобразовательных организаций М.: Просвещение, 2017.– С. 165 – 169.

Теоретический материал для самостоятельного изучения

Равновесие – это состояние покоя, т.е. если тело покоится относительно инерциальной системы отсчета, то говорят, что оно находится в равновесии. Вопросы равновесия интересуют строителей, альпинистов, артистов цирка и многих-многих других людей. Любому человеку приходилось сталкиваться с проблемой сохранения равновесия. Почему одни тела, выведенные из состояния равновесия, падают, а другие – нет? Выясним, при каком условии тело будет находиться в состоянии равновесия.

Раздел механики, в котором изучается равновесие абсолютно твердых тел, называется статикой. Статика является частным случаем динамики. В статике твердое тело рассматривается как абсолютно твердое, т.е. недеформируемое тело. Это означает, что деформация так мала, что её можно не учитывать.

Центр тяжести существует у любого тела. Эта точка может находиться и вне тела. Как же подвесить или подпереть тело, чтобы оно находилось в равновесии.

Подобную задачу в свое время решил Архимед. Им же были введены понятие плеча силы и момента силы.

Плечо силы — это длина перпендикуляра, опущенного от оси вращения на линию действия силы.

Момент силы — это физическая величина, равная произведению модуля силы на ее плечо.

После своих исследований Архимед сформулировал условие равновесия рычага и вывел формулу:

Это правило является следствием 2-го закона Ньютона.

Первое условие равновесия

Для равновесия тела необходимо, чтобы сумма всех сил, приложенных к телу была равна нулю.

формула должна быть в векторном виде и стоять знак суммы

Второе условие равновесия

При равновесии твердого тела сумма моментов вcех внешних сил, действующих на него относительно любой оси, равна нулю.

Не менее важен случай, когда тело имеет площадь опоры. Тело, имеющее площадь опоры, находится в равновесии, когда вертикальная прямая, проходящая через центр тяжести тела, не выходит за пределы площади опоры этого тела. Известно, что в городе Пизе в Италии существует наклонная башня. Несмотря на то, что башня наклонена, она не опрокидывается, хотя ее часто называют падающей. Очевидно, что при том наклоне, которого башня достигла к настоящему времени, вертикаль, проведенная из центра тяжести башни, все еще проходит внутри ее площади опоры.

В практике большую роль играет не только выполнение условия равновесия тел, но и качественная характеристика равновесия, называемая устойчивостью.

Различают 3 вида равновесия: устойчивое, неустойчивое, безразличное.

Если при отклонении тела от положения равновесия, возникают силы или моменты сил, стремящиеся вернуть тело в положение равновесия, то такое равновесие называется устойчивым.

Неустойчивое равновесие — это противоположный случай. При отклонении тела от положения равновесия, возникают силы или моменты сил, которые стремятся увеличить это отклонение.

Наконец, если при малом отклонении от положения равновесия тело все равно остается в равновесии, то такое равновесие называется безразличным.

Чаще всего необходимо, чтобы равновесие было устойчивым. Когда равновесие нарушается, то сооружение становится опасным, если его размеры велики.

Примеры и разбор решения заданий

1. Чему равен момент силы тяжести груза массой 40 кг, подвешенного на кронштейне АВС, относительно оси, проходящей через точку В, если АВ=0,5 м и угол α=45 0

Момент силы – это величина равная произведению модуля силы на её плечо.

Сначала найдём плечо силы, для этого нам надо опустить перпендикуляр из точки опоры на линию действия силы. Плечо силы тяжести равно расстоянию АС. Так как угол равен 45°, то мы видим, что АС=АВ

Модуль силы тяжести находим по формуле:

После подстановки числовых значений величин мы получим:

F=40×9,8 =400 Н, М= 400 ×0,5=200 Н м.

2. Приложив вертикальную силу F, груз массой М — 100 кг удерживают на месте с помощью рычага (см. рис.). Рычаг состоит из шарнира без трения и однородного массивного стержня длиной L=8 м. Расстояние от оси шарнира до точки подвеса груза равно b=2 м. Чему равен модуль силы F, если масса рычага равна 40 кг.

По условию задачи рычаг находится в равновесии. Напишем второе условие равновесия для рычага:

.

После подстановки числовых значений величин получим

Источник

Формула плеча силы

Определение и формула плеча силы

Минимальное расстояние между точкой опоры (точка О) и прямой, вдоль которой действует на рычаг сила, называют плечом силы.

Рычаг находится в состоянии равновесия, если выполняется равенство:

Момент силы и плечо

Понятие плечо силы иногда используют, для записи величины момента силы ($\overline$), который равен:

Построение плеча силы

И так, плечом силы называют длину перпендикуляра, который проводят из некоторой выбранной точки, иногда ее называют полюсом (выбираемой произвольно, но при рассмотрении одной задачи один раз). При рассмотрении задач точку О выбирают обычно на пересечении нескольких сил) к силе (рис.3 (а)). Если точка О будет лежать на одной прямой с силами или на самой силе, то плечи сил будут равны нулю.

Если перпендикуляр не получается построить, то вектор силы продлевают в нужном направлении, после этого строят перпендикуляр (рис.3 (б)).

Примеры задач с решением

Решение. Основой решения задачи является правило равновесия рычага:

где силы, действующие на концы рычага равны по модулю силам тяжести, которые действуют на тела, следовательно, формулу (1.1) перепишем в виде:

Вычислим искомую массу:

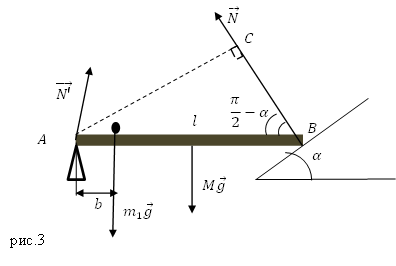

Плечо другой силы реакции опоры ($\overline$) равно длине перпендикуляра AC:
