что такое мультиклапан на гбо
Устройство мультиклапана ГБО
Мультиклапан – это устройство, которое устанавливается в систему газового оборудования на автомобиль. Стоит отметить, что без данной детали работа ГБО просто невозможна, к тому же она выполняет в системе сразу несколько функций одновременно. По сути, мультиклапан является датчиком, указывающим концентрацию газового топлива, а также он выполняет запорную функцию и регулирует давление в баллоне.
Устройство и принцип работы мультиклапана ГБО
Сам мультиклапан ГБО состоит из основных 4 систем, каждая из них выполняет свои определенные функции:
При выборе мультиклапана необходимо знать, что производители выпускают его в двух классификациях – это А и В. Разница между двумя этими классами не существенная, однако класс В не предназначен для установки, если баллон имеет объем более 50 литров, потому как не имеет клапана, который сможет сбросить давление.
Как правило, его устанавливают на баллоны, которые имеют цилиндрическую форму. Кроме того, обязательно должен присутствовать шланг, выполняющий функцию вентиляции, размер его должен быть 3 см. Также их можно монтировать на баллоны, имеющие тороидальную форму. Несмотря на то, что головка находится снаружи, его устанавливают внутрь самого баллона.
Мультиклапан, устанавливающийся на ГБО, выполняет множество разнообразных функций, но при этом принцип его работы совсем простой и легкий. Он начинает свою работу с того момента, как газовое топливо поступает в баллон, затем он надавливает на клапан, упирающийся в тулку, которая оснащена поплавком. После того, как поплавок повысится и войдет в специальный шток, подача газа прекращается.
Неисправности мультиклапана
Стоит отметить, что неисправности, которые связаны с мультиклапаном, это большая редкость. Но все же, после нескольких лет эксплуатации, система ГБО может износиться, и тогда возможны некоторые проблемы с клапаном. Чаще всего, для того, чтобы устранить неисправность, автомобилисту придется поменять клапан полностью.
Выделим основные виды неисправностей:
Важно! Чтобы избежать какой-либо неисправности в устройстве мультиклапана ГБО, необходимо своевременно и регулярно проходить техническую диагностику. Потому как газ является взрывоопасным и легковоспламеняющимся топливом.
Установка, настройка, ремонт
До того, как приступить к монтажу клапана, необходимо убедиться в том, что баллон полностью пустой. Так как на протяжении всего времени его вентиль будет открыт. Установка происходит только в помещении с хорошей вентиляцией; должны отсутствовать открытые очаги пламени. В том случае, если происходит замена, то нужно, чтобы постепенно из баллона испарились все остатки вещества. Затем можно приступать к демонтажу мультиклапана.
Как правило, при достаточно долгом использовании, крепежные детали покрываются коррозией. Поэтому перед процедурой нужно их обработать специальным раствором. Жидкий ключ поможет не сорвать и не сломать болты во время их отсоединения.
Когда полностью отсоединены все детали, можно доставать сам мультиклапан. После тщательного его рассмотрения принимается решение о том, возможно ли произвести замену только определенных деталей клапана или нужно полностью его заменить.
Внимание! Если мультиклапан сильно поврежден, то его обязательно нужно заменить на новый. Так как от этого зависит безопасность эксплуатации транспортного средства.
Перед монтажными работами необходимо произвести чистку места, куда будет насаживаться деталь. Также необходимо внимательно следить за тем, чтобы лишний мусор не попал в баллон. Перед установкой клапана нужно поставить прокладку. При желании, ее можно закрепить с помощью герметика. Также, если производится замена старого на новый, то стоит поменять и фильтр грубой очистки. Если он на оборудовании отсутствует, требуется приобрести новый.
Резьба болтов должна быть смазана солидолом или графитовой смазкой, чтобы легче производилась процедура установки. Болты закручиваются крест-накрест, сначала работа производится вручную, а затем диаметрическим ключом затягиваются до конца. Данный ключ позволяет не сорвать резьбу, так как контролирует силу затягивания.
В конце работы подсоединяются газовые трубки. Для того, чтобы проверить правильность установки, нужно заправить небольшое количество газа в баллон, при включенном двигателе проверить – отсутствует ли утечка газа.
Вывод
Мультиклапан ГБО в авто – многофункциональное устройство, и от его работы зависит состояние всей двигательной системы. По этой причине производить монтаж и демонтаж желательно в специализированных автомобильных центрах, где работают квалифицированные специалисты.
ГБО своими руками #3.1 Мультиклапан. Выбор, настройка, установка.
Всем здравия. Продолжаю по установке ГБО 4 своими руками. Хронология установки в БЖ аккорда.
После установки баллона переходим к №3 по схеме — мультиклапану. К №1 (ВЗУ и магистрали) по логике установки будет следующий пост:)
Мультиклапан это устройство для заполнения газового автомобильного баллона. Он обеспечивает подачу газа из баллона к редуктору автомобиля, имеет аварийные клапаны и устройство контроля уровня газа. Мультиклапаны делятся на классы по аварийной защите. Разделяют два основных класса: «A» и «B». Первый отличается от второго лишь тем, что он имеет в своей конструкции клапан избыточного давления, который сбрасывает во вне паровую или жидкую фазу газа в случае повышения давления в баллоне. Мультиклапаны класса «В» не имеют клапана избыточного давления, поэтому их разрешалось устанавливать на газовые баллоны, емкостью не более 50 литров. На сколько мне известно класс «Б» запрещён для установки во всём мире из соображений безопасности. В Росии и Европе точно.
Основные функции мультиклапана:
1. Заправка и распределение газа;
2. Ограничение максимального давления в газовом баллоне и контроль уровеня максимальной заправки баллона (не более 80%);
3. Перекрытие подачи газа в случае слишком быстрого и большого расхода, например, когда происходит повреждение газовой магистрали на промежутке от баллона к редуктору;
4. Аварийный сброс газа (в случае если давление превышает 27 атмосфер), используя для этого специальный сапун.
Ещё мультиклапан имеет противопожарный клапан и запорный. Промониторив рынок мультиклапанов я выбрал BRC Europa2. На моих машинах стояли Tomasseto и BRC класса «B». BRC мне нравился с инженерной точки зрения больше. В продаже сейчас в основном только класс «A» но и динозавры попадаются, особенно бу. Вот такой динозаврик достался мне с прелюдом. Старше 10-ти лет по любому, работает отлично. Никаких аварийных клапанов 2 вентиля запорных. Отличный выбор для рисковых парней

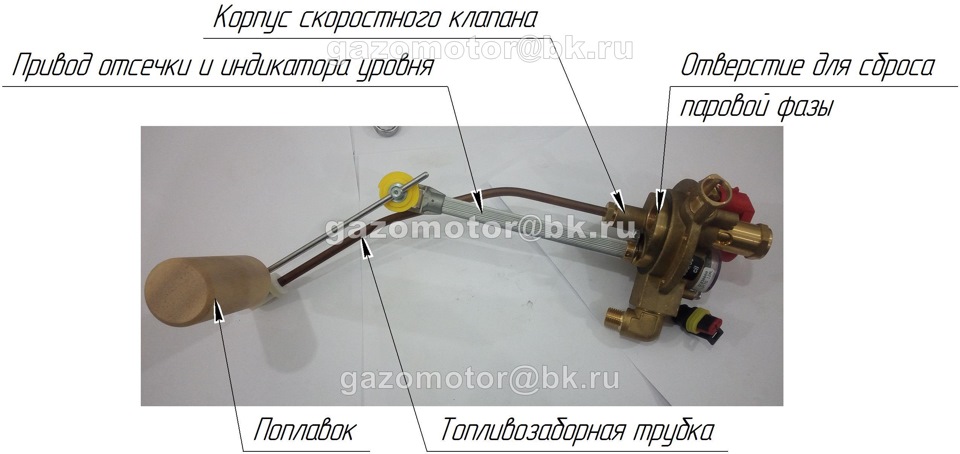

С обратной стороны традиционный поплавок, с приводом индикатора, заправочная трубка с отсечным клапаном. Баллон у меня 600х180. И я (как ламер) сначала взял мультиклапан 600х200, т.к. у проверенного продавца где я беру не было 600х180 ну думаю что там 2 сантиметра, он же регулируется наверняка) ни хрена как оказалось. Поставляется он в таком виде. Полностью собран. Нужно только накрутить поплавок и надеть трубку на выход клапана сброса избыточного давления и накинуть катушку электроклапана. Но я человек любознательный просто вот так взять и запихать в баллон это не для меня.
Примеряя его на баллон и разобрав-собрав по частям, что-то мне не понравилось, особенно то, что он упирался в дно, заправочную трубку подрезать легко, а вот шток поплавка оказался нерегулируемым…
Он завальцован и я не стал ломать, решил поменять на правильный размер. Сдал этот и купил на высоту баллона 180 (нашёлся дилер BRC у нас в селе:)
Вот некоторые вещи вводят меня в ступор… например маркировка мультиклапанов BRC… Слева для баллона высотой 200мм, справа для баллона высотой 180мм, но при этом диаметр 565мм. Где-то в Италии видимо есть такие баллоны? У нас не видел таких. Но диаметр вроде как нас мало интересует, высота годится.
Ставим ровненько, подгоняем высоту. Прикидываем показания индикатора при положении поплавка внизу при ноле топлива и вверху при максимуме и срабатывании клапана отсечки. Как-то так ноль не очень ноль и 80% не очень 80 … может конец смены был в Италии? подправим.
Вот, поворачиваем совсем чуть чуть на пару градусов и ловим «ноль» газа на нашем «стенде».
Решил выставить чёткий ноль и как раз при максимальном подъёме поплавка получилось 80%.
Полный размер
Проверил отсечку – во входной штуцер вставил оплётку провода (дабы там ничего не покоцать), чтобы сымитировать давление газа входного и поднял поплавок, вроде всё норм, срабатывает.
Это ещё со старым максимумом с новым забыл сфотать. Вот «зависший» после сработки отсечки поплавок рядом с баллоном. По высоте видно, что где-то в районе 80% заправки.
Отсечной клапан одновременно и обратный для входной магистрали. Клапан этот разобран в посте товарища «gazomotor» по этому мультиклапану (в поиске на драйве Europa2) за что ему отдельное спасибо!

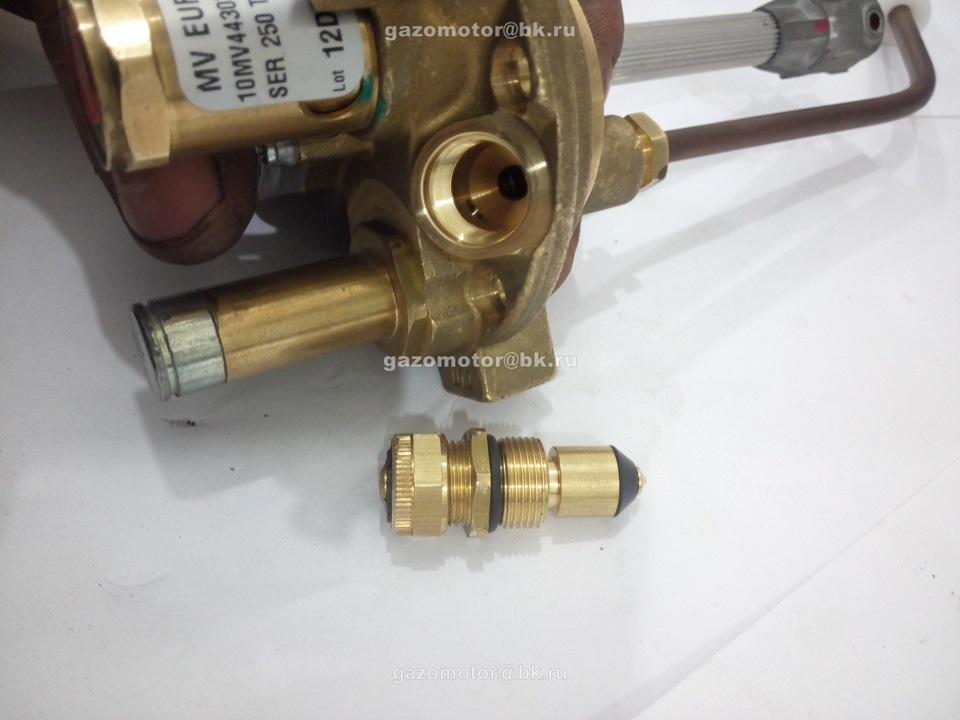

Предохранительный клапан на 27 атмосфер настроен на заводе, это по сути пружина определённой жёсткости. Противопожарный клапан как я понимаю это плавкая вставка под той же пружиной, которая является клапаном сброса 27 атмосфер. После поста по теме о выборе баллона там где есть видео о тесте баллона с нормальным мультиклапаном знакомый подбросил мне ссылочку тех же «разрушителей мифов» о поджоге баллона с мультиклапаном класса B. Красиво… В реалии, наверное, трудно добиться таких условий, но если не дай Бог… то ну его нахер… дешёвый мульт…
Само собой на входной магистрали стоит скоростной клапан (пружинка с шариком). При обрыве магистрали (не дай Бог) шарик сдавит пружинку и перекроет канал в мультиклапане.
Последовательность именно как на 2-м фото – шайба, шарик, пружинка, топливозаборная трубка. А «усики» на шайбе именно вниз к шарику как на первом фото.
Вставляем монстра в тороид. Сначала поплавок бочком, за ним трубку заправочной магистрали, затем резинку аварийного клапана. Проверяем стрелку уровня в горизонтальном положении, потом тор на бок (имитация половинной заправки:) и на 180 градусов типа полный бак, Убеждаемся что поплавок ходит свободно и ни за что не цепляется.
К мульту BRC идёт как опция проводок BRC ) Так как я не сторонник колхоза, а при цене этого проводка 15$ он окупится при заправке 40 литров газа, решил его взять. И работы меньше по колхозу провода и всё красиво с фишками. Опять же два провода из 4-х на электроклапан – безопасность лишней не бывает…
Затягиваются болтики мульта по звезде (по типу колёсных болтов) с небольшим усилием всего 7Нм.

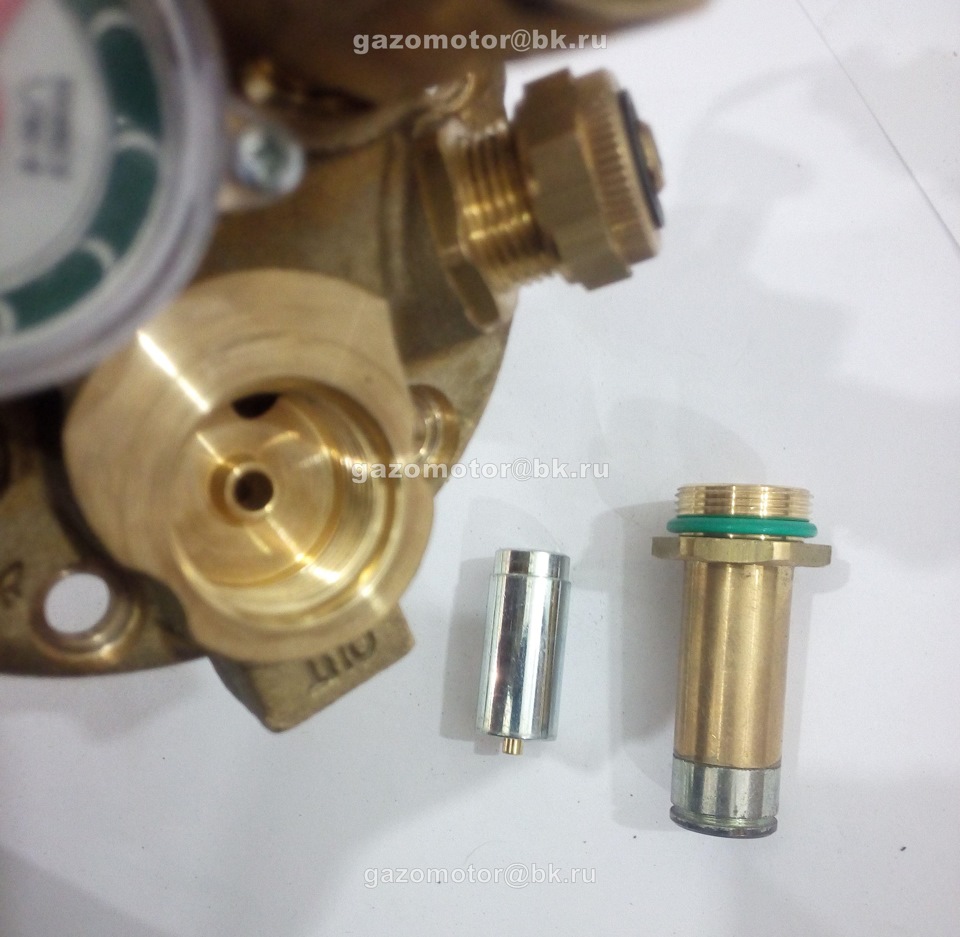

Остался последний штрих – катушка электроклапана. Она надевается на шток и фиксируется стопорным кольцом, а снизу поджимается пружинной шайбой, вот тут итальянцы чего- то просчитались…болталась катушка, пришлось найти ещё одну шайбу похожую.
Теперь всё на месте.
Следующая часть будет про магистраль и ВЗУ.
Для безопасности – читать внимательно.
Стандарт E67-01 обязателен для новых устройств и требует особой осторожности и внимания во время сборки в целях безопасности, и контроля работоспособности устройств перед использованием их конечным пользователем.
Важно проверить следующее:
a. Устройство запрещающее наполнение баллона более 80% работатет правильно. Убедитесь, что заправка бака прекращается при заполнении 80% полного объёма.
b. Электроклапан, установленный на мультиклапане работает стабильно и правильно.
Предварительная подготовка.

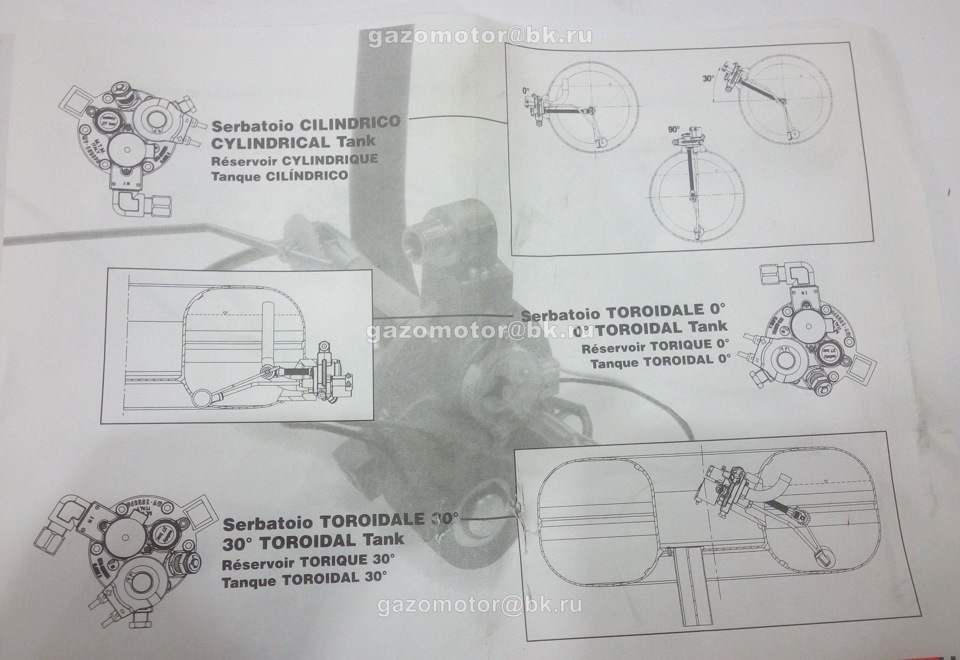

Убедитесь, что баллон имеет входное отверстие расположенное правильном образом относительно оси баллона.
Убедитесь, что параметры мультиклапана соотвествуют параметрам баллона (тип баллона, высота, диаметр, угол).
Кроме того измерьте длину входного отверстия от входа до выхода внутри баллона, как на рисунке 1.
Резиновая трубка клапана избыточного давления.
Перед установкой мультиклапана Europa2 необходимо установить трубку аварийного клапана сброса повышенного давления. Трубку необходимо зафиксировать хомутом, который идёт в комплекте, защёлкнув его до характерного «клика». Хомут должен быть расположен таким образом чтобы он не попадал в область уплотнительного кольца, как на рисунке 2. Иначе он будет мешать вставить мультиклапан в баллон.
Трубка должна быть расположена таким образом, чтобы её входное отверстие располагалось в верхней части баллона при его установке, как на рисунке 3.
Инструкция по сборке и безопасности.
1. Перед размещением поплавка капнуть каплю фиксатора резьбы на шток поплавка.
2. Разместить мультиклапан в баллоне разместив его таким образом, чтобы «вход» в мультиклапан был под углом 60 градусов к вертикали рисунок 5.
3. Разместить баллон с клапаном на строго горизонтальной поверхности.
4. Перед затяжкой крепёжных винтов убедится в свободном ходе штока с поплавком в полном диапазоне его хода.
5. Усилие затяжки крепёжных винтов 6.5Нм +\- 0.5Нм. Перед затяжкой убедитесь в правильном расположении прокладки.Порядок затяжки крепёжных винтов A-D-B-E-C-F затем F-C-E-B-D-A и снова A-D-B-E-C-F. Для правильного момента пользуйтесь динамометрическим ключом.
6. Последовательность сборки электроклапана – шайба, соленоид, стопорное кольцо. Последовательность сборки на картинке 6а, результат на 6б.
(картинка 6б уже тупо не влазила никуда: )
7. Установщик после инсталяции мультиклапана должен заправить в баллон около 10 литров газа и проверить:
а. работу мультиклапана, и проверить утечки мыльным раствором или жидкостью для проверки утечек.
б. показатель уровня должен соответствовать залитому объёму газа,
в. правильную работу открытия электроклапана
г. на работающем двигателе на холостых снять клемму с электроклапана и убедиться что двигатель заглохнет через некоторое время.
д. на газовой АЗС убедится в срабатывании клапана отсечки при достижении 80 % заправки.
е. при передаче авто хозяину проинструктировать его о работе мультиклапана и действиях в экстремальных ситуациях.
8. Пренебрежение этими требованиями ведёт к поломке мультиклапана и потере гарантийных обязательств. Производитель не несёт ответственности за последствия нарушений этих правил.
Вот пожалуй и всё. Пункт 7e порадовал. Меня после установки 14 лет назад первого ГБО на станции точно никто не инструктировал) а нужно было.
Мультиклапан BRC подробно препарирован в посте товарища «gazomotor», за что ему отдельное спасибо, там же есть фото.
Искать поиском, т.к. в сообществах банят за ссылки…
Стоимость этого этапа:
1.Мультиклапан BRC Europa2 1488грн =57$
2.Провод датчика уровня и эл. клапана 431грн=16$
итого 73$
можно обойтись конечно и дешёвыми мультиклапаном,
Tomasseto, например будет 35$ вместе с проводом.
Как это работает? Мультиклапан BRC Europa 2
Мультиклапан BRC Europa 2 имеет все предохранительные устройства, предусмотренные новыми европейскими Нормами Безопасности, такие как скоростной клапан, заправочный клапан с 80% автоматической отсечкой, электромагнитный запорный клапан, пожарный клапан, датчик уровня топлива и предохранительный клапан на 27 бар.
В настоящее время самый безопасный мультиклапан.
Очень удобный в процессе эксплуатации, монтажа, за свой опыт проблем с ними не возникало.
Клапан отсечки и обратный клапаны.
Скоростник наверное самый простой клапан: шарик и пружинка =)
При установке в тороэдальные баллоны предусмотрена трубка для забора именна паровой фазы. В других клапанах такого не встречал, в случае если мультиклапан будет погружен в жидкую фазу то сбросит именно ее. При этом в довольно большом объеме.
Производится несколько видов этих мультиклапанов. Для разных баллонов.
Также есть деление под размер баллона и его положение в пространстве.
Вместе с мультиклапаном идет подробная инструкция по установке, правда на английском языке.
Из моей практики мультиклапан очень хороший.
Были случаи когда в процессе эксплуатации повреждали топливную магистраль. Естественно ЭБУ отключает ГБО, а если есть мультиклапан с электромагнитным клапаном, то при обрыве магистрали не нужно бежать и перекрывать мультиклапан. Все это сделает автоматика.
Правильный подбор оборудования, аккуратность и правильность монтажа — успех к исправной и долгой работы не только газовой системы, но самого автомобиля.
По вопросам приобретения газобаллонного оборудования можно обращаться в компанию Мир Газа
Или ко мне в личном сообщении, также запущен новый ресурс Интернет-магазин Газомотор, через который уже можно приобрести ГБО
При заказе через интернет магазин ГБО Газомотор, подписчики на наш блог получают минимальную 5% скидку. Отправка товара возможна, как со склада в г. Благовещенск, так и с центрального в г. Ставрополь.
Стоимость доставки при этом одинаковая и не зависит от расстояния.
Наши менеджеры всегда готовы дать консультацию при выборе оборудования.
Метки: установка гбо Благовещенск, установка гбо Амурская область, газобаллонное оборудование, ГБО, купить ГБО, интернет магазин ГБО, сервисный центр Газомотор, установка гбо в Благовещенске, установка гбо, газобаллонное оборудование Благовещенск, газобаллонное оборудование амурская область, гбо Благовещенск, гбо амурская область, сервисный центр Газомотор, установка гбо, установка газобаллонного оборудования, газовое оборудование, газовое оборудование амурская область, газовое оборудование Благовещенск, ГБО Poletron, установка Poletron, ГБО BRC, установка BRC.
Что такое мультиклапан ГБО
Основная роль мультиклапана.
Мультиклапан ГБО – это блок, который состоит из предохранительной, запорной, контрольной и исполнительной систем. Устройство является циферблатом, на котором видно остаток топлива, в зависимости от положения поплавка.
Такой блок арматуры устанавливают на горловину баллона. Он выступает как запорное устройство и отвечает за выполнение следующих функций:
— Не позволяет баллону переполнятся – после наполнения баллона на 80% останавливается подача топлива, остальные 20% занимает паровая подушка, которая поддерживает необходимое давление в баллоне. Полное заполнение запрещено, поскольку сжижений газ имеет большой коэффициент расширения, так что избыточный жидкий газ в баллоне крайне опасен и нежелателен.
— Регулирует скорость вышедшего топлива с помощью скоростного клапана. При разрыве магистрального трубопровода может произойти утечка, но клапан регулирует с какой скоростью попадает газ в моторный отсек и предотвращает ее.
— Защищает при возможности разрушения – при значительном повышении температуры и давления излишний газ выбрасывается из автомобиля с помощью системы вентиляции.
— Уровень газа – с помощью этого датчика можно контролировать количество топлива.
— Обратный клапан – при отсоединении струбцины на заправке благодаря данной технологии газ не вытекает за пределы баллона.
Различия по классам. Мультиклапаны ГБО делятся на классы:
Мультиклапан Класс «В»
В состав Мультиклапана входят следующие элементы:
штуцер для присоединения трубки от внешнего заправочного узла;
штуцер для присоединения расходной трубки;
вентиль, перекрывающий расходный канал;
автоматический запорный клапан;
клапан отсечки с поплавком, не позволяющий наполнить баллон более чем на 80%;
магнитная система индикации уровня газа;
скоростной клапан, который вмонтирован в расходный канал мультиклапана и перекрывает расходный канал при достижении максимальной скорости выхода газа из баллона (например, при обрыве расходной трубки магистрали).
Мультиклапан Класс «А»
Следующим шагом развития стали Мультиклапаны класса «А» Помимо вышеперечисленных элементов, добавлен:
пружинный клапан аварийного сброса, срабатывающий, если давление в баллоне превышает допустимое. По итогу повышения давления мультиклапан сбрасывает избыток газа в вентилируемую полость до того момента, пока давления не понизится до необходимого значения.
Мультиклапан Класс «EURO»
Последней модификацией является класс EURO. Дополнениями к уже знакомой конструкции стали:
предохранительная плавкая вставка (противопожарный клапан)
Мультиклапан класса EURO занимает лидирующую позицию, т.к. он обеспечивает безопасную эксплуатацию газового оборудования и удобство при обслужвивании в сервисном центре.
Обзор мультиклапанов от основных производителей
Все известные основные производители ГБО занимаются выпуском различно укомплектованной продукции. Все компании предоставляют гарантию и возможность технического обслуживания. Самыми востребованными являются изделия таких фирм:
1) Tomasetto (Томасетто).
Мультиклапан Томасетто изготовляет итальянская компания. Они отличаются безопасностью, надежностью и простотой в обслуживании.
Компания выпускает клапаны трех видов.
— Tomasetto AT₀₀ состоит из клапана с поплавком для выброса газа, вентилей, чтобы перекрывать заправочный и расходный каналы и штуцеров. Его относят к классу «В».
— Tomasetto AT₀₁ имеет пружинные и скоростные клапаны, относится к классу «А».
— Tomasetto AT₀₂ — современное устройство, которое имеет электроклапан, встроенный в изделие. Отличается наличием пожарного клапана.
Весь ассортимент клапанов от Tomasetto различают согласно вида баллона (тороидальный, цилиндрический), угла установки (0⁰, 30⁰, 90⁰), типа работы (электрический, механический), размера.
В тоже время существуют разные комплектации: с/без контрольной стрелки, наличие катушки, наличие заправочного устройства и т.д.
Производитель дает гарантию на 12 месяцев.
2) Lovato (Ловато).
Мультиклапан Ловато – достаточно бюджетный вариант, который легко настроить. Передняя часть состоит из отверстий, через которые входит и выходит газ, индикаторной стрелки и вентиля для перекрытия расходного и заправочного каналов.
Задняя панель состоит из топливнозапорной трубки, резинового уплотнительного кольца, привода датчика уровня, заглушенного технологического отверстия под клапан сброса паровой фазы, скоростного клапана и механизма для отсекания газовой смеси.
Из-за распространённости мультиклапанов Lovato, их часто подделывают. Поэтому безопаснее установить сразу всю систему газового оборудования, в которой все детали подобраны друг под друга.
3) BRC (БРС).
Мультиклапан БРС является частью элитных и дорогих систем газобаллонного оборудования.
Фирма выпускает в основном системы четвертого поколения ГБО. Компания является новатором и постоянно внедряет новые технологии при производстве своих изделий, поэтому занимает лидирующие позиции на мировом рынке газобаллонного оборудования.
Производитель «BRC» зачастую пользуется системами 4 видов:
— BRC Sequent Plug and Drive
— BRC Sequent Direct Injection
4) Atiker (Атикер)
Мультиклапан Атикер – многофункциональный электромагнитный клапан последней модификации. Мультиклапаны Atiker имеют предохранительный клапан, что является основным их отличием среди других типичных товаров. Наличие этого клапана способствует перекрытию газа если обнаружена его утечка, которая может произойти через обрыв газовой трубки под днищем автомобиля или под капотом.
Гарантия от компании Atiker будет действовать на весь товарный ассортимент в течении 2 лет.
Мультиклапан ГБО – очень важный элемент в конструкции газобаллонного оборудования, благодаря которой обеспечивается безопасность как автомобиля, так и водителя. Поэтому стоит выбирать только качественные и надежные клапаны от проверенных производителей. На сегодняшний день лучшим вариантом будет установка мультиклапана «EURO» класса.
