Матричная оптика машин — преимущества и недостатки
Обзор матричной оптики современных автомобилей: строение фар, принцип работы и основные функции освещения, цена, преимущества и недостатки. В конце статьи видео-обзор матричной оптики. Обзор матричной оптики современных автомобилей: строение фар, принцип работы и основные функции освещения, цена, преимущества и недостатки. В конце статьи видео-обзор матричной оптики.
С самого начала и по сегодняшний день, первенство в производстве и разработке матричной оптики остается за компанией Audi. Впервые Ауди установили матричную оптику на свои серийные автомобили в 2013 году. В списке они значатся как Matrix LED Headlights. Основой для матричной оптики служат светодиоды разных размеров и характеристик, а так же электроника, которая правильно организовывает работу всего этого комплекса.
Помимо красоты, матричная оптика автомобиля на уровень выше обеспечивает безопасность, и комфорт. Теперь вся электроника на шаг вперед продумывает действия водителя, тем самым не только облегчив управление автомобилем, но и полностью контролирует непредвиденные ситуации.
Матричная оптика и её особенности
Главным отличием матричной оптики от других типов передних фар является использование только светодиодов в конструкции. На основе светодиодов сделано все, дальний свет, габариты и указатели поворотов. Помимо стандартного набора разные производители добавляют свои изюминки, в виде специфической формы и расположение элементов.
По словам автолюбителей, матричную оптику невозможно спутать, она нечем не похожа на привычную оптику с галогенками или ксеноном. Отличия по внешнему виду и форме, как правило, матричная оптика более выраженная по стилю и дизайну, отчетливо видны деления светодиодов на габариты и дальний свет.
Не менее важную роль в матричной оптике выполняет электроника. За счет использования информации с других систем (радары и датчики автомобиля, навигационная система), электроника самостоятельно решает, когда включить ближний свет, а когда переключить дальний. Так же в зависимости от местности электроника автоматически подстроит яркость или сделает светодиоды тусклее, чтоб не заслепить встречный автомобиль и максимально увеличить видимость для водителя. Как видно, отличия достаточно серьезные, что потянуло за собой появление ряда функций, преимуществ и недостатков.
С чего состоит матричная оптика автомобиля и принцип работы
По составным деталям матричная оптика существенно отличается от классической оптики. Первое – это специальная форма, так званая матрица, в которую набирается необходимое количество светодиодов. Стандартного количества элементов нет, каждый производитель рассчитывает и решает самостоятельно, сколько светодиодов установить в каждую оптику, тем самым улучшив освещение и сделав её дороже или выбрав золотую середину и сделав более дешевый вариант.
Как пример тому, для дальнего света одной матричной оптики автомобилей Audi используют порядка 25 светодиодов, а в состав ближнего входит 15 светодиодов. Но есть и исключения, ближний свет Audi A3 организован за счет 9-ти элементов, а дальний за счет 10-ти светодиодов. Инженеры автомобилей Mercedes решили отойти от правил, для дальнего света матричной оптики Multibeam устанавливают по 24 светодиода, а модернизированный вариант для E-Class использует 28 светодиодов.
Помимо дальнего и ближнего света, есть габаритные огни и дневные ходовые огни. Стоит отметить, что каждый блок состоит из 5-ти светодиодов, а последние разработки инженеров позволяют подобрать оттенок свечения или габаритов по вкусу водителя, от ярко белого до более контрастных оттенков. В матричную оптику так же входит блок управления на каждую фару отдельно, воздуховод с вентилятором для охлаждения системы и модуль указателя поворотов. По желанию производитель может добавить другие блоки, например встроенные противотуманки или лазерные радары, чтоб дополнить матричную оптику системами контролю и распознавания.
Основные функции освещения матричной оптики
Как уже говорили, матричная оптика не просто освещает дорогу впереди автомобиля, а имеет встроенный интеллект, который способен самостоятельно просчитывать действия водителя на шаг вперед. За счет такого механизма реализовано множество функций освещения. Все производители выделили девять основных типов освещения матричной оптики:
Каждая из перечисленных функций считается стандартной и выполняет свое назначение. Динамический указатель поворотов, как и полагается, предназначен для указания выполнения маневра. Для работы система задействует 30 светодиодов, включая блок с периодичностью 150 мс. Такое оповещение о маневре автомобиля хорошо заметно и дает больше информации участникам движения.
Подсвечивание пешеходов независимо от местности позволяет водителю избежать столкновения, а пассажиру сигнализирует о приближении автомобиля. В матричной оптике данная функция реализована, как максимально важная и параллельно использует другие системы безопасности машины. Для этого используется система ночного виденья, радары и датчики движения. В случае обнаружения пешехода, матричная оптика трижды подаст сигнал дальним светом и подсветит пешехода, тем самым предупредив водителя и пешехода.
Освещение перекрестков во время движения – это не менее полезная функция. Как только автомобиль приближается к перекрестку, система автоматически поворачивает матричную оптику в сторону поворота руля или увеличивая угол освещения. В пару с матричной оптикой работает навигационная система, предупреждая о наличии перекрестков спереди.Режим статического адаптивного освещения организовано на основе подсветки перекрестков. Система матричной оптики улучшает освещение пространства сбоку и спереди машины в момент выполнения поворота. Для этого задействуют по три светодиода, которые задействуются в момент включения поворота или поворота рулевого колеса.
Ближний свет матричной оптики автомобиля это традиционная асимметричная форма. Ближе к середине освещение меньше, а вот обочина дороги освещается больше, инженеры сделали такое для того, чтоб можно было вовремя среагировать на помеху сбоку.
Адаптивное динамическое освещение матричной оптики чаще всего используется на скорости, в таком случае, пучок дальнего света переносится с центральной части оптики в сторону поворота. Такой эффект достигается за счет изменения яркости светодиодов оптики, одни становятся тусклее, а другие более яркими.
Плохие погодные условия – еще один нюанс, когда водителю плохо видно дорого. Освещение в любую погоду это достижение инженеров матричной оптики, система рассчитывает мощностью светодиодов так, чтоб можно было избежать ослепления своими же фарами. В таком случае, снижается интенсивность основных светодиодов и включается подсветка статического адаптивного освещения.
Полисегментальное освещение самое главное в матричной оптике. Для данной функции используется несколько вспомогательных систем автомобиля, включая переднюю видеокамеру. Основную функцию выполняет блок электронного управления. Определив встречный автомобиль, электроника тушит определенные светодиоды, направленные на встречную машину, а вот остальные продолжают работать в прежнем режиме. Если определен впереди идущий автомобиль, то система автоматически рассчитывает насколько нужно приглушить яркость светодиодов. По данным производителя, система одновременно может маскировать до восьми машин, тем самым освещая дорогу, не ослепив других водителей.
Свет матричной оптики для автомагистрали базируется на основе информации полученной от навигационной системы. В случае движения по автомагистрали, электроника матричной оптики сужает пучок света и конус света фар, чтоб максимально осветить дорогу впереди, но при этом так же используется система полисегментного освещения. На первый взгляд матричная оптика красивая по дизайну, но копнув глубже, видим, что за счет инженерных систем она очень помогает водителю в самых непредсказуемых ситуациях.
Преимущества и недостатки матричной оптики
Как и в любой технике есть свои плюсы и минусы. Но если говорить о матричной оптике, то все же преимуществ больше, нежели недостатков. С преимуществ матричной оптики можно отметить отличное качество освещение, интеллектуальную систему, способную предусмотреть все необходимые моменты для освещения и конечно же привлекательный дизайн.
Выше наведенный список стандартных и основных функций освещения матричной оптики показывает, что действительно инженеры облегчили управление автомобилем в ночное время суток. Система подскажет и поможет подсветить самые необходимые участки дороги, к тому же полисегментное освещение не будет слепить встречные и соседние автомобили.
С недостатков матричной оптики это естественно цена. В случае ДТП и вы повредили оптику, то сразу придет мысль заменить её на обычную. Средняя цена матричной оптики стартует от нескольких тысяч долларов, до нескольких десятков тысяч долларов. Во многом цена матричной оптики зависит от марки, модели автомобиля и функционального набора. Не меньший минус матричной оптики состоит в её обслуживании, ведь в случае перегорания одного светодиода, с рабочего состояния выйдет вся оптика. Хоть производитель и дает гарантию более 10 лет, но всех ситуаций попросту нельзя предвидеть.
Как новая технология, матричная оптика на современных автомобилях можно встретить все чаще. Функциональный принцип так же оказался намного лучше, нежели в классических вариантах оптики. Но вот как дальше, через время зарекомендует себя матричная оптика, остается только ожидать и наблюдать за отзывами владельцев.
Видео-обзор матричной оптики автомобилей:
Стоит ли переплачивать за матричные фары и оптику Оctavia А8?
История появления первых матричных фар
Первые матричные фары, появление которых произвело настоящую эволюцию автомобильного освещения, сразу же оказались на пике популярности. Первоначально, единственным источником света автомобиля были фары с нитью накаливания. После них придумали более современные галогенные и ксеноновые варианты, которые используются и в настоящее время. А позже произвели светодиодные устройства. Однако, данные лампы были применимы в основном в работе указателей поворотов, а также дневного ходового и габаритного сигналов.
Но, разработчики не стали останавливаться на достигнутом. Светодиодные лампы были встроены в центральный свет, а также на ближнее и дальнее свечение. В результате получились матричные фары, работающие на светодиодах.
Компания Ауди, которая является разработчиком матричной технологии, является самым передовым разработчиком в этой области по сей день. В 2013 году первые матричные светодиодные фары были установлены на автомобиль Audi А8. Полное название системы «Audi Matrix LED».
Прежде всего, матричные фары — это не только головное устройство освещения автомобиля, а целая система, функциональность которой полностью основана на светодиодах. Данная система включает в себя матричные модули света (задний и ближний, габаритные и ходовые огни, указатели поворотов, а также дизайнерское освещение). Кроме того, в систему входят: система ночного видения, датчики, электронный блок управления и прочее.
Следует отметить, что в текущий момент инновационные инженерные решения и премиальные компоненты, используемые в автомобилях премиум-класса Audi, являются доступными и для автомобилей Skoda, так как оба производителя являются представителями одного концерна Volkswagen.
Преимущества и недостатки матричной оптики
Как и любая другая техника матричные фары обладают своими преимуществами и недостатками. Но все же преимуществ в матричной оптике больше, в сравнении с недостатками. В качестве преимуществ матричных LED-фар можно выделить наличие интеллектуальной системы, которая управляет работой фар в зависимости от дорожной ситуации, отличное качество освещения и конечно же привлекательный дизайн.
Данные преимущества матричной оптики свидетельствуют о том, что разработчики значительно облегчили процесс управления автомобилем в ночное время суток. Матричная оптика автомобиля на уровень выше, что обеспечивает безопасность и комфорт. Система помогает водителю освещать самые необходимые участки дороги, к тому же многосегментное освещение не будет слепить водителей встречных и попутных автомобилей.
Ключевым недостатком матричных LED-фар, естественно, является цена. Не меньшим недостатком матричной оптики является стоимость её обслуживании. Так как при выходе из строя одного из светодиодов, вся оптика окажется в нерабочем состоянии.
Матричные LED-фары Octavia А8
Ни для кого уже не секрет, что Skoda Octavia принадлежит к поколению новейших европейских моделей, что заметно не только по дизайну. Для новой модели Octavia А8 доступны матричные светодиодные фары, которые напрямую влияют на безопасность поездок. И это настоящий шедевр инженерного искусства! За матричные LED-фары Octavia A8 нужно доплатить порядка 75 тысяч рублей. Неужели они так классно светят, чтобы доплачивать такие деньги?
Итак, матричные светодиодные фары, разделены на 2 секции. Каждая секция содержит отдельный модуль для ближнего и дальнего света. Каждый модуль оснащен 22 светодиодами, управлять которыми можно индивидуально для создания светового луча, состоящего из нескольких сегментов. Фары также обеспечивают различные режимы освещения для различных ситуаций и погодных условий, таких как вождение в городе, на автомагистрали или под дождем.
Кроме того, полностью светодиодные матричные фары, позволяющие водителю всегда оставлять включенным дальний свет, не ослепляя других участников дорожного движения. Все потому, что матричный принцип позволяет одновременно затенять несколько объектов, включая дорожные знаки, отражённый свет которых слишком ярок для самого водителя Octavia. При этом в тех секторах, где можно, фары светят максимально далеко.
Ночной тест-драй топовых фар Octavia A8
И напоследок ответим на главный вопрос: стоит ли доплачивать за матричную оптику? Ночной тест-драйв матричной оптики Octavia A8 показал, что матричные фары — это фары будущего, за которыми повышенная безопасность и комфорт вождения автомобиля в темное время суток или при плохих погодных условиях.
Матричные фары
Skoda Octavia 2021, двигатель бензиновый 1.4 л., 150 л. с., передний привод, автоматическая коробка передач — фотография
Машины в продаже
Комментарии 12
Эх, хороши фары, да дорого. Считал при покупке своих, из-за них авто на 300 т.р. дорожало — решил отказаться.
Да, матричные фары это высокий уровень. Катал такие на Ауди, очень достойно работают. А те кто пишет о том, что они слепят встречку, либо вырезают машину только после того как дальним моргнули, видимо, никогда такие фары не пользовали либо путают их с простым авто дальним/ближним, которые на поло/рапид устанавливают
Интересно посмотреть на мокрой дороге и в дождь.
Там всё прекрасно. Ибо у матриц куча режимов работы по яркости. В дождь/туман они просто чуть глушат яркость, не давая засветок.
Все вроде как обычно🤷
А в чем жир? Чем ксен плох?

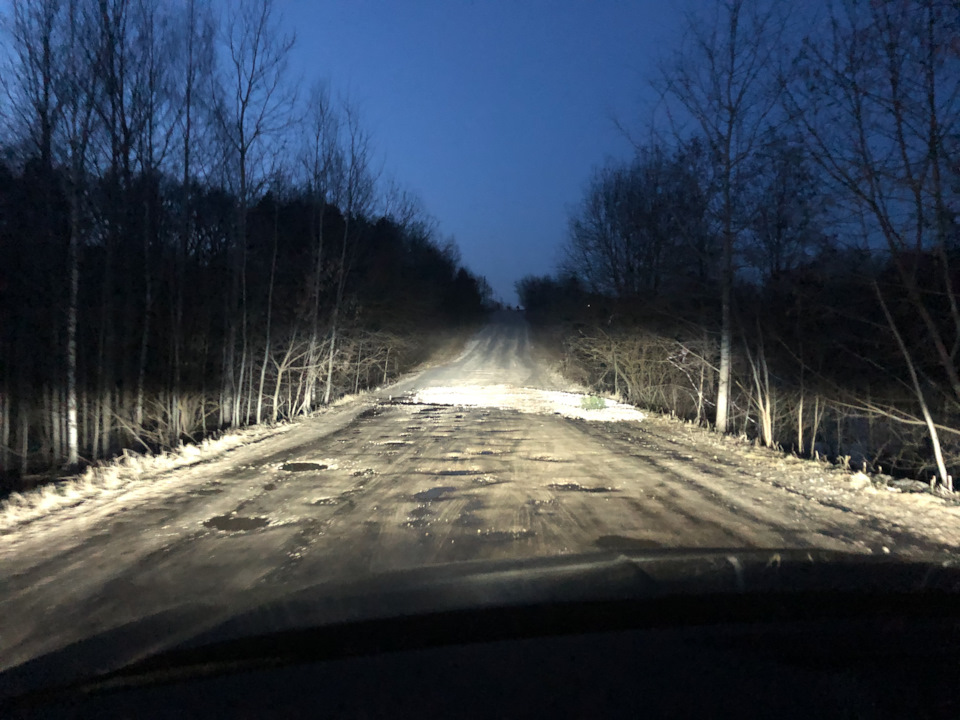

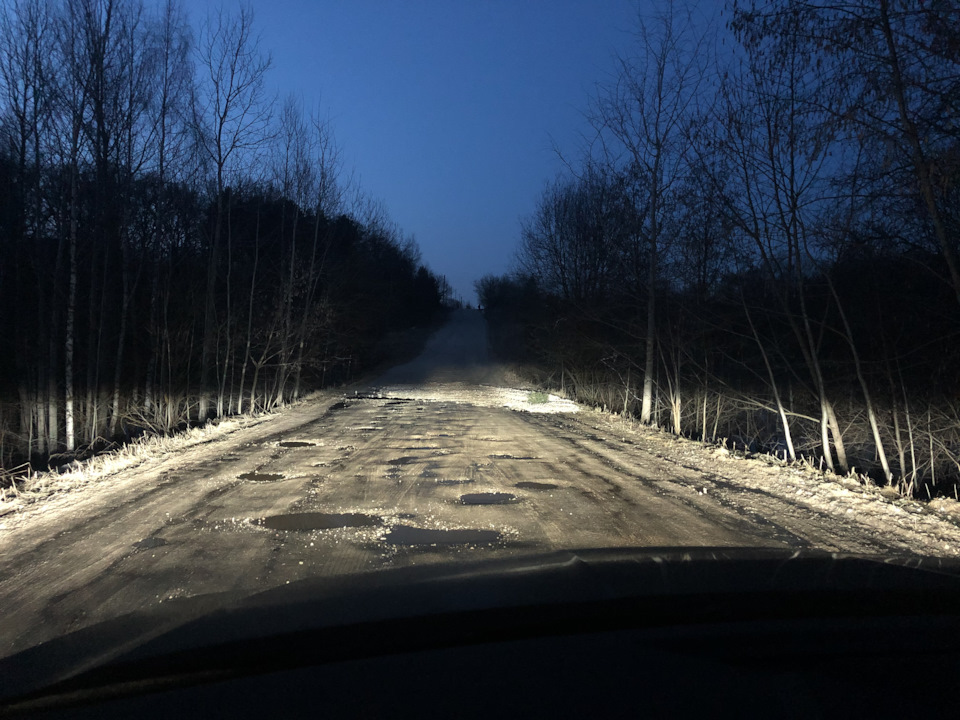

Жир в матричных фарах
А в чем жир? Чем ксен плох?
В технологии. На ютюбе глянул бы ролики сначала, сразу понял. А цена опции 70 тысяч, стоит того.
Дак на ютубе все глянули, да по трассе проехали. Они работают через задний проход 👀
Сначала все дальним моргают, потом они вырезать начинают и то не полностью и не всегда. Зато заучит круто 😀
Что такое матричные фары, устройство и принцип работы
Матричные фары или Matrix LED headlights впервые начали применяться на автомобилях от компании Audi, которая уже долгие годы является лидер ом в создании передовых устройств автомобильного освещения.
В 2013 году первые матричные фары были установлены на автомобиль Audi А8. Полное название системы «Audi Matrix LED».
Эволюция фар
Новые современные технологии в ту или иную область промышленности не приходят сразу. Всему нужно время. Вот и в автомобилестроении прежде, чем на машинах начали появляется матричные фары, этому явлению предшествовала эволюция автомобильной оптики.
Многим водителям уже известны ушедшие в прошлое автомобильные фары с нитью накаливания, более современные биксеноновые и ксеноновые, которые еще применяются на автомобилях.
В наши дни революцию в системе освещения автомобиля сделали светодиодные устройства, но применимы они были сначала только в поворотниках или в ходовых и габаритных огнях.
Компания Audi решила пойти еще дальше и создать устройства освещения со светодиодами, работающее, как в дальнем, так и ближнем режимах работы главных фар.
Поэтому, если дать простое определение, что такое матричные фары, то это приборы освещения, которые полностью функционируют на светодиодах.
Устройство
Стоит отметить, что под матричными фарами подразумевается не только головные устройства освещения.
Это целая система в которую входят матричные модули света:
Все это работает в комплексе с видеокамерой, с системой навигации, приборами ночного видения, а также с датчиками: угла поворота руля, дождя, дорожного подсвета, датчика освещения и других.
Включение системы освещения по матричной технологии происходит автоматически при достижении автомобилем скорости:
Дальний свет
25 светодиодов образуют своеобразную матрицу, которая делится на 5 блоков. В каждом блоке размещены по 5 светодиодов.
Каждый светодиодный блок имеет свою систему охлаждения, в которую входит металлический радиатор, и отражатель (рефлектор с линзой).
Благодаря такой технологии стало возможным распределять свет одним миллионом комбинаций, что не возможно было сделать на других видах фар.
Ближний свет
Общий модуль имеет такое же устройство, как и у дальнего света фар. Расположен ниже первого, и тоже делится на светодиодные блоки, но уже меньших размеров.
Последний модуль
Последний модуль включает в себя светодиоды указателя поворотов, ходовых и габаритных огней. Всего в модуле установлено 30 светодиодов.
Все модули дизайнерски красиво оформлены, что придает фаре особую привлекательность.
Электронный блок управления
Электронный блок управления состоит из:
Как уже отмечалось выше к входным устройствам относятся приборы, благодаря которым блок управления получает:
Блок управления принимает исходную информацию, обрабатывает ее, и в зависимости от дорожной обстановки, дает необходимые команды на исполнительные элементы.
Исполнительные элементы представляют из себя не те, привычные нам рычаги, тяги, тросики и т.д. Это электронные приборы, которые перенаправляют полученный электрический сигнал от блока управления на определенные блоки светодиодов, тем самым регулируя поток света в нужном для водителя направлении.
Преимущества перед другими типами фар
Благодаря внедрению матричной технологии фар, стали доступны функции, которые трудно реализуемы на автомобилях с другими типами осветительных приборов.
К данным функциям относится:
Распознавание автомобилей
Основное предназначение данной функции, это предотвращение ослепления водителей, которые движутся как в попутном, так и во встречном направлениях.
Как Вы уже догадались она работает в темное время суток и выявление автомобиля происходит с помощью специальной видеокамеры по его источникам света.
Однако на некоторых автомобилях впереди может стоять специальный радар, который также фиксирует расположение других машин на дороге.
При обнаружении транспортного средства система автоматически отключает те светодиоды, потоки света от которых максимально направлены на машину.
Чем ближе к Вам машина, тем больше направленных на нее светодиодов отключается, но при этом освещенность окружающего пространства остаётся неизменным.
Работа системы рассчитана на определение до 8 автомобилей, что вполне достаточно.
Распознавание людей, животных и знаков
Работа этой функции зависит от наличия в автомобиля системы ночного видения. Если на автомобиле уже стоят матричные фары при его покупке в автосалоне, то такая система уже должна быть предусмотрена заводом производителем.
Система ночного видения охватывает большой угол обзора, благодаря этому придорожное пространство хорошо просматривается. При выявлении людей или животных фары автоматически начинают мигать три раза в режиме дальнего света.
При выявлении дорожного знака, световой пучок фокусируется на нем, и проблема распознавания знака ночью отпадает сама собой.
Благодаря этому повышается внимание как водителя, так и пешехода, а это безопасность на дороге.
Самоприспосабливающееся освещение поворотов
Данное освещение еще называют адаптивным, так как оно адаптируется к каждому повороту автоматически, освещая его в большей степени.
Работа данной функции на прямую завязана на работу навигационной системы автомобиля.
Благодаря полученным навигационным данным, в которые входит место начала поворота, его продолжительность, радиус, и место его окончания, система автоматически начинает направлять поток света в нужное направление еще до того, как автомобиль начал входить в поворот.
Это в значительной мере повышает безопасность вождения ночью.
Динамический указатель поворотов
Благодаря матричным фарам, информативность указателей поворотов стала выше. При включении правого или левого поворота, 30 светодиодов с периодом в 150 мс, начинают последовательно мигать в направлении предполагаемого поворота.
Это выглядит не только информативно, но и красиво.
Чтобы матричные фары не вышли из строя, а вернее не перегорели светодиоды, в системе предусмотрен специальный воздуховод с вентилятором, который их охлаждает.
А крепкий герметичный пластиковый корпус надежно защищает их от внешних воздействий.
Пока технология матричных фар внедрена только в модели Audi A8.
Но так как она уже себя хорошо зарекомендовала, вскоре мы увидим матричные фары и на других моделей автомобилей и не только от Audi.
Ведь такую же технологию начала внедрять, и компания Opel, здесь она получила название «Matrix Beam». Как говориться, «немцы рулят».
