Дайджест №2 — Программирование ключей и транспондеров

Сегодня рассказываем об ещё одном направлении развития нашей компании — Программирование ключей и транспондеров.

В каких случаях может понадобиться дополнительный ключ или транспондер, он же «чип»?

Первый. Пожалуй самый распространённый случай, это чип для автозапуска. Практически все современные автомобили оснащены системой иммобилайзера, которая препятствует, так скажем, не санкционируемому запуску двигателя. Так вот для чтобы запуск двигателя автосигнализацией стал возможным, необходим чип, который был бы прописан в иммобилайзер.
Однако сейчас становятся популярными бесключевые обходчики иммобилайзера (более безопасны и безотказны в работе) и даже более того, новые автосигнализации научились заводить автомобиль без чипа, но об этом, уже в другой раз.

Второй. Ключ зажигания один, нужен ещё один, к примеру второму водителю или просто чтобы был. Тут можно сказать следующее. Если у вас один ключ зажигания и в автомобиле нет спрятанного ключа (чипа), с помощью которого работает автозапуск, то вам по-любому нужно задуматься о втором. Процедура программирования, когда есть хотя бы один ключ и когда все ключи утеряны — это совершенно разные по трудозатратам и капиталовложениям процедуры.

Ну а теперь о некоторых наших работах…

Программирование ключей в автомобили BMW, блок иммобилайзера EWS3 и EWS4.4

Несколько раз приходилось прописывать в BMW различных моделей, ключи от китайских поставщиков. Отметим, что китайский ключ и оригинальный, совершенно разные, однако оба работают безотказно.

В этом блоке изначально прописано 8 ключей, поэтому для программирования нового ключа, нужно считать информацию из процессора с маской 0D46J и записать эту информацию в чистый чип, ну или в ключ. Очень подробная статья о ключах BMW и процедуре их программирования, здесь — Программирование ключа/транспондера для BMW 520i E39.

Этот блок устанавливался в более новые модели BMW и изначально в нём находится 4 ячейки с ключами. Процесс программирования идентичен предыдущему случаю, но с одним «но», процессор уже с маской 2l86d и он закрыт. Подробная статья тут — Программирование ключа/транспондера для BMW X3 E83 (EWS4.4).

Программирование ключей в автомобили Hyundai и Kia

Частенько приходится прописывать чипы (для автозапуска) в автомобили корейского производства. Процесс недолгий, через диагностический разъём считывается PIN и после этого прописывается чистый транспондер PCF7936. Больше информации в статье на нашем сайте — Программирование ключа/транспондера для Kia Rio.

Программирование ключей в автомобили Mercedes

У этих автомобилей есть проблема. Когда встречаются два ключа, к примеру в результате не правильной реализации функции автозапуска, автомобиль перестаёт заводиться и на панели приборов высвечивается надпись Start Error. Нужно прописывать «слетевшие» ключи заново. Как, написано здесь — Программирование ключа/транспондера для Mercedes M-Class W163

Программирование ключей в автомобили Nissan

Процесс записи нового ключа или чипа схож с корейскими автомобилями. Узнаём PIN и уже с его помощью и помощью специального оборудования, прописываем транспондер в иммобилайзер. Подробно тут — Программирование ключа/транспондера для Nissan Note.

Программирование ключей в автомобили Renault

С этими автомобилями бывает по-разному, в каких-то программирования ключа не занимает много времени, а в каких-то занимает )) К примеру вот Программирование ключа/транспондера для автомобиля Renault Fluence. Примерно так же выглядит программирование ключ-карты.

Программирование ключей в автомобили Audi, Seat, Skoda, Volkswagen

C автомобилями VAG — группы, особенно с современными, всё очень не просто. Прописать можно только ключ приобретённый у дилера. Однако наше оборудование позволяет подготавливать чип (транспондер) так, что он определяется автомобилем, как дилерский ключ. После чего успешно прописывается. В общем читайте — Программирование ключа/транспондера для VW Touareg

Источник

Восстановление утерянного ключа от автомобиля: как это лучше сделать

Каждый может попасть в такую ситуацию, когда происходит утеря ключа от машины.
Хорошо, если есть второй ключ и машина стоит рядом с домом.
Но не всегда так бывает. Иногда приходится вызывать эвакуатор, а потом искать специалистов по изготовлению ключей.

Сколько стоит изготовление ключа
Обычный ключ от замка зажигания отечественного авто «классического» типа можно заказать в любой мастерской. Его сделают быстро всего за 100-120 рублей.
Если нужно «воспроизвести» аналог изделия с чипом, которые используются на современных автомобилях, то потребуется заплатить на много больше. Эти ключи оснащены специальными чипами, без которых иммобилайзер машины не позволит запустить двигатель.

Некоторые автовладельцы, не особо задумываясь о последствиях, иногда просто извлекают чип из родного ключа и приклеивают его рядом с замком зажигания. Это величайшая глупость, полностью сводящая на нет все штатные противоугонные возможности. Угонщику достаточно просто при помощи отмычки запустить двигатель и уехать.
Иммобилайзеры современных автомобилей таким образом не проведешь. В большинстве случаев даже изготовление полноценного дубликата ключа не поможет. Все зависит от особенностей реализации системы иммобилайзера и той политики безопасности, которая актуальна для каждого конкретного автопроизводителя.
Существует много технических сложностей «привязки» ключа автомобиля к его электронному блоку. Этот процесс сложен, не терпит дилетантизма. Только компетентный специалист с использованием специального оборудования имеет возможность правильно выполнить данную процедуру.
Таким образом, в данном случае все дороги ведут к дилерам или к узким специалистам. Стоимость услуг в обоих случаях достаточно высокая.

Как уже было сказано выше, в услугу изготовления дубликата ключа входит изготовление самого ключа, выбор чипа и программирование – «привязка» нового ключа к электронному блоку авто.
Рассмотрим весь процесс на примере одной модели концерна VAG.
Оригинальный ключ стоит в пределах 5000-7000 рублей.
Если заказывать его дубликат, то с самой простой микросхемой, он будет стоить около 1000-1500 рублей.
В случае интегрирования в него кнопок дистанционного управления, цена вырастет до 3000-4000 рублей.
При наличии раскладного механизма, стоимость увеличится еще на 30-40%.
Заказ брелока/карты обойдется в пределах 6000-8000 рублей.
Отсюда можно сделать вывод, что, с ростом степени защищенности и технологичности изделия, растет его стоимость.
Велик соблазн заказать его, например, на AliExpress.
Это сомнительное решение. Сэкономив, вы можете получить изделие непонятного качества. Хотя как показывает практика владельцы что заказывали ключи таким образом довольны в большинстве случаев.

Может случиться так, что автовладелец потерял основной и запасной ключи от автомобиля. Или основной утерял нынешний владелец а запасной предыдущий. Тогда восстановить их будет намного сложнее и дороже.
Прежде всего, стоит знать, что нарезка лезвия нового изделия будет производиться теперь только непосредственно с личинки замка. Для этого необходимо либо пригласить специалистов к месту стоянки машины, либо доставить ее на эвакуаторе к таковым. Самому практически нереально извлечь замок и все электронные блоки. Хотя дилерские центры могут по запросу изготовить дубликат по VIN номеру. Но это долго сложно и дорого.
Вторым по сложности является вопрос «привязки» изготовленного ключа. Это легко сделать, когда чип имеется и требуется просто считать его данные. Совсем другие трудности возникают при интегрировании нового чипа в систему безопасности транспортного средства. Такое возможно только при наличии специальных знаний, а самое главное, дорогостоящего оборудования. Поэтому и расценки здесь соответствующие.
Ко всему прочему стоит добавить все сложности, которые связаны с особенностями соблюдения мер безопасности, закладываемыми теми или иными автопроизводителями.
Также любого автовладельца волнует вопрос безопасности. Ведь его утерянные ключи могут найти злоумышленники и попытаться воспользоваться ими. В таких случаях в голову приходят всякие мысли. Поэтому потребуется замена личинок замков дверей и зажигания, а это дополнительная статья расходов.

Сделав анализ всех возможных случаев, когда требуется изготовление дубликата ключа современного автомобиля, эксперты рекомендуют обращаться с таким вопросом к официальному дилеру.
Выйдет не дешевле но безопасней, чем искать сторонних мастеров с незапятнанной репутацией.

Источник

Автозапуск и обходчик иммобилайзера — кто и что это?

ЧАСТЬ 1 — ПРИНЦИП РАБОТЫ ИММОБИЛАЙЗЕРА

В автомобиле есть штатная противоугонная система — иммобилайзер.

Работает она следующим образом.

В ключе зажигания есть чип, с запрограммированным индивидуальным кодом.
Работает этот чип без батарейки, в электромагнитном поле.

В замке зажигания (под пластиковой накладкой) есть антенна
Она создает магнитное поле при включении зажигания (питая сам чип) и принимает сигнал с чипа.
Радиус магнитного поля — несколько сантиметров.

После включения зажигания, код считанный с чипа отправляется в электронный блок иммобилайзера/электронный блок управления двигателем.
В которых хранится индивидуальный код.

Если код чипа в замке зажигания совпадает с тем, который прописан в электронных блоках, то они разрешают запуск двигателя. (Подавая искру, топливо и т.д. при прокрутке)

Если код чипа в замке зажигания не совпадает, либо не прочитан (нет чипа, он находится слишком далеко и т.п.)
Электронные блоки блокируют запуск (отключены форсунки, искра, порой стартер и насос)

ЧАСТЬ 2 — ОБХОД ИММОБИЛАЙЗЕРА ПРИ УСТАНОВКЕ АВТОСИГНАЛИЗАЦИИ С ДИСТАНЦИОННЫМ ЗАПУСКОМ.

Как описано выше, для запуска автомобиля нужно имитировать наличие чипа возле антенны замка зажигания.
В случае если водитель с ключами находится вне автомобиля, используют следующие решения:

0) Программно удаляют иммобилайзер
Из минусов – можно запускать двигатель отверткой.

1) Оставляют ключ в замке зажигания
Максимально простой и опасный способ.
Без комментариев…

2) Извлекают из одного из ключей чип, и крепят его к замку зажигания изолентой
Способ не особо хорош, но им все еще пользуются в силу дешевизны и простоты.
Из реальных минусов.
Машину можно завести отверткой
Иммобилайзер думает что чип в замке всегда и продолжает пиликать при открытых дверях вечно.

3) Прописывают еще один чип в систему иммобилайзера
И крепят его изолентой к замку зажигания
Минусы такие же как и п.3

4) Извлекают из одного из ключей чип, укладывают его в обходчик иммобилайзера и подключают согласно схеме обходчика.
Довольно популярный способ, как и п 5.

5) Прописывают еще один чип в систему иммобилайзера, укладывают его в обходчик иммобилайзера и подключают согласно схеме обходчика.

6) Используют бесключевой обходчик иммобилайзера.

ЧАСТЬ 3 — ЧТО ТАКОЕ ОБХОДЧИК ИММОБИЛАЙЗЕРА?

Обходчик иммобилайзера — это дополнительный электронный блок, внутри которого размещена схема с реле, диодом и антенной, внутри которой уже размещают прописанный чип от автомобиля.
Обходчик с чипом размещен далеко от антенны замка зажигания, потому не считывается случайно.
Перед тем, как сигнализация включит зажигание и подаст питание на стартер, она подает питание (массу) на обходчик, тем самым его активируя.
Обходчик передает данные чипа лежащего внутри него на антенну замка зажигания, после чего электронные блоки разрешают запуск двигателя.
Физически сигнализация включает реле внутри обходчика, а оно в свою очередь соединяет антенну внутри обходчика (в которой чип) и антенну на замке зажигания, таким образом данные транслируются из блока обходчика на замок.

У обходчика иммобилайзера как правило 4 вывода.

1) Постоянный +12в питания (всегда должен быть на обходчике, обычно взять с блока самой сигнализации)
2) Приходящая масса с блока сигнализации, подачей массы на этот провод сигнализация активирует обходчик в нужные моменты
3) Провод на антенну замка зажигания
4) Провод на антенну замка зажигания

Провода на антенну полярности не имеют.

Порой встречаются самодельные обходчики, антенна на замке, антенна намотанная на чип. И к ним реле, которое активирует сигнализация.
Так порой делают при отсутствии обходчика, или при слабом сигнале иммобилайзера.

По подключению обходчика есть пара вариантов
1) Попроще. На замок зажигания, прямо сверху крепят еще одну антенну, либо наматывают десяток колец тонким проводом и крепят изолентой.
Способ быстрый, но при низких температурах или слабом сигнале прекращает корректно работать.
2) Посложнее. Вместо дополнительной антенны, режется один из проводов (любой из двух) штатной антенны, и в разрыв неё, подключается антенна иммобилайзера.
Такой способ подключения оптимален.

ЧАСТЬ 4 — ПОЧЕМУ МАШИНА НЕ ВИДИТ ДАННЫЕ С ОБХОДЧИКА?

Пойдем от популярного к менее популярному

А) Дополнительная антенна/катушка от обходчика, расположенная на замке зажигания имеет обрыв, большой зазор относительно замка зажигания, либо малое количество витков (должно быть не менее 10 витков вокруг пластиковой части замка зажигания)

Б) Криво лежит чип внутри иммобилайзера, он должен лежать перпендикулярно линиям антенны и максимально близко к ним.

В) Неисправен чип (можно временно подменить одним из исправных ключей для проверки)

Г) Отсутствует питание на обходчике (постоянный плюс, или же приходящий минус с сигнализации)

Д) Неисправен обходчик (трещина в пайке платы)

Так же, кроме классического обходчика существуют так называемые бесключевые обходчики иммобилайзера.
Отдельным модулем, либо встроенные в автосигнализацию.
В силу сложности цена таких изделий выше, соответственно используют их реже.
Данные блоки копируют код иммобилайзера, и воспроизводят его по команде сигнализации.
Актуальное устройство как в плане безопасности, так и в плане экономии (на иномарках чип/ключ цена легко может стартовать от 5000 рублей, при цене обходчика вдвое дешевле)

Источник

Как сделать копию ключа с чипом для авто

Ключ с чипом для запуска машины представляет собой одно из средств безопасности, направленных на предотвращение несанкционированного пуска ДВС. Если это устройство потеряется или выйдет из строя, то решить проблему позволит дубликат ключа для автомобиля с чипом.

Чип-ключ или транспондер представляет собой автоключ, совмещенный с противоугонным комплексом, установленным в машине. Такие системы для защиты на авто именуются иммобилайзерами или блокираторами. После извлечения устройства из замка происходит блокировка основных узлов и систем, при их отключении старт мотора будет невозможен.

Устройство может блокировать:

— работу системы зажигания;

— пуска силового агрегата;

— подачи горючего и т. д.

Разновидности ключей для сигнализаций и противоугонных комплексов, с помощью которых можно заводить ДВС:

1. Раздельные устройства. В старых версиях авто отечественного и зарубежного производства использовались раздельные пульт управления и ключ. Для получения возможности пуска силового агрегата водитель должен поднести коммуникатор к считывающему модулю. Устройство выполняло отключение блокиратора двигателя, после чего потребитель мог его завести. При потере ключа, если у автовладельца нету копии, завести ДВС не получится. Даже официальные дилеры ВАЗ в салонах предлагали заранее отключить блокиратор, чтобы не столкнуться с проблемами в эксплуатации.

2. Устройство в ключе. Этот тип считается наиболее распространенным, сегодня такие ключи применяются многими изготовителями авто. Раскладные устройства выполнялись в виде коммуникатора противоугонного комплекса. Для работы они используют собственное питание от источника, это может быть батарейка либо встроенный аккумулятор. Он располагается в лезвии устройства или рядом с ним. Без использования этого ключа пуск ДВС невозможен, поэтому производители обычно предлагают потребителям копии.

3. Чип, установленный в карту. Зарубежные производители автомобилей применяют устройства, встроенные в специальную карточку. Она представляет собой карту, похожую на ту, которую выдают в банковских учреждениях. Она более толстая и предназначена для установки в специальное отверстие, расположенное на центральной консоли машины. Такие ключи используются в системах зажигания с кнопкой Старт/Стоп для пуска ДВС.

4. Беспроводные устройства. Связь между чипом и блокиратором двигателя выполняется по беспроводному каналу. Ключ никуда устанавливать не нужно, его можно просто держать в кармане. Если у автовладельца его не будет, двигатель не запустится.

Где и как чипуют ключи для авто?

Услуги по восстановлению и программированию транспондеров сегодня предлагают многие СТО, поэтому найти специалиста — не проблема. Если в городе нет специализированных станций техобслуживания, найти мастеров можно через Сеть. Процедура создания копии условно делится на несколько этапов. Сначала специалисты делают механическую составляющую устройства, этот шаг не занимает много времени. Затем выполняется процедура разработки программной части, самого чипа. Устройство создается с нуля и программируется с использованием автоматических диагностических приборов.

Как сделать дубликат ключа с иммобилайзером самостоятельно

Для выполнения копии потребуется специальное оборудование, которое можно найти только в специализированных мастерских.

Инструкция по изготовлению

Вкратце о процедуре производства транспондера:

— Если ключ был потерян, то для изготовления дубликата надо выполнить демонтаж замка зажигания. Большинство производителей машин специально сделали эту задачу трудновыполнимой, чтобы не допустить несанкционированного снятия устройства. Для демонтажа замочного изделия придется провернуть устройство штатным ключом, но поскольку его нет, то надо обращаться к мастерам. Ведь если демонтировать замок и удастся, то извлечь из него секретную часть будет сложно.

— Если извлечь сердцевину удалось, то ее надо отнести к специалистам, которые смогут сделать копию по конструкции зубьев внутри устройства. Чтобы сделать копию, замок надо отнести либо в мастерскую по изготовлению ключей, либо к специалистам, которые занимаются производством дубликатов. Разница в том, что работа последних ориентирована именно на автомобили.

— После изготовления механической составляющей производится установка так называемой колбы, внутри которую монтируется чип. Найти эту деталь на рынке сложно, ее придется заказывать у дилера, на вторичном рынке или искать в Сети у перекупщиков. Чип монтируется внутрь корпуса и надежно фиксируется.

Особенности, которые надо учесть при привязке транспондеров:

— Для выполнения этой задачи потребуется компьютер или ноутбук. Работа программного обеспечения зависит от компьютера, может потребоваться устройство с платформой Виндовс ХР или Виндовс 7.

— Для подключения платы к ПК понадобится специальный кабель. Это может быть провод ВАГ-КОМ, ВАГ-КАН Коммандер+Пин Ридер или другой тип, в зависимости от модели авто и типа транспондера.

— После запуска Пин Ридера потребитель должен загрузить на компьютер так называемый дамп приборки. Это содержимое микросхемы памяти контрольного щитка. В зависимости от модели и года выпуска авто, файлы будут разными. Все они ищутся в Сети и загружаются на ПК.

— Для привязки транспондера надо узнать ПИН, это пароль приборки. Чтобы извлечь код приборной панели из микросхемы, потребуется специальное ПО. Можно использоваться утилиту ИммоРидер.

— Процедура привязки может выполняться с помощью шнура ВАГ-КОМ.

Источник

Делаем выкидной ключ + программирование чипа иммобилайзера

Приветствую всех сюда вошедших! Давно хотел себе сделать выкидной ключ, почему японцы решили комплектовать камрюху классическим ключом, нещадно рвущим карманы, до сих пор остается неразрешимой загадкой. Даже в приоре есть выкидной ключ! В общем, пришла посылка с ништяками из Поднебесной, будет исправлять сие недоразумение.

Что имеем:
1) Выкидной ключ №1 (на вид более солидный, с боковыми хромированными вставками);
2) Выкидной ключ №2 (простенький, на запас);
3) Выкидной ключ №3 (отцу тоже хотел сделать ключ, но наши восточные товарищи по ошибке закинули в посылку брелок ДУ другого авто);
4) Простой ключ с чипом.

Затем перекинул блок кнопок ДУ от основного ключа, все встало без переделок, собственно, для этого изначально выбрал такой корпус. Конечно, были и посимпатичнее варианты корпусов, но там уже паяльника неизбежать. Расточенное лезвие на месте, корпус собран.

Следующий этап привязка ключа к авто с помощью тойотовского шнурка MVCI j2534 и ПО Toyota Techstream (TIS). Инструкция по установке и настройке TIS можете найти здесь.

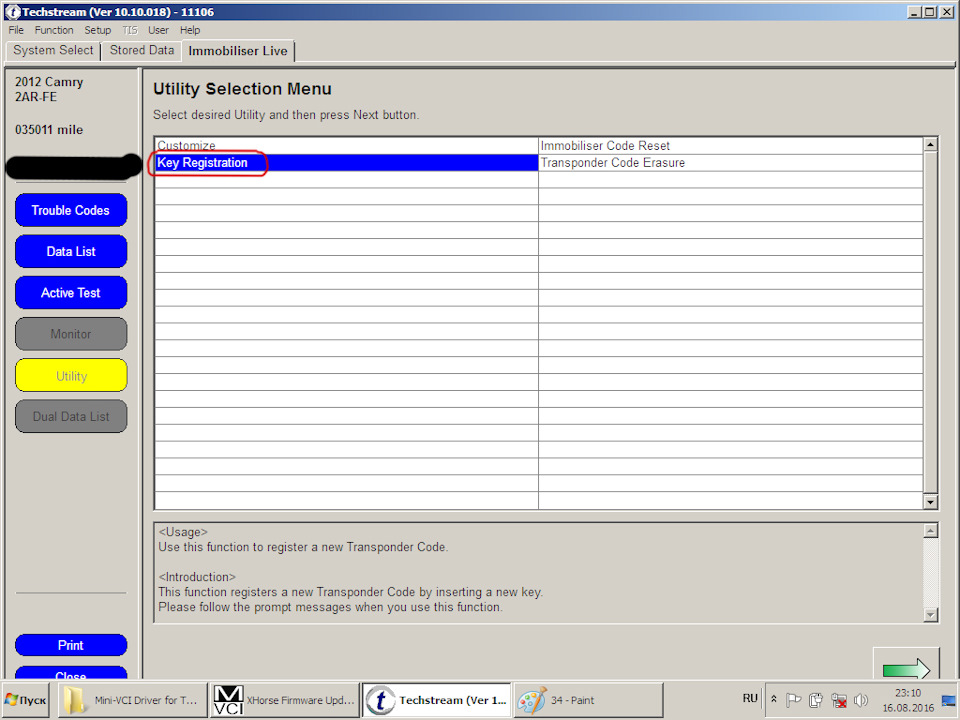

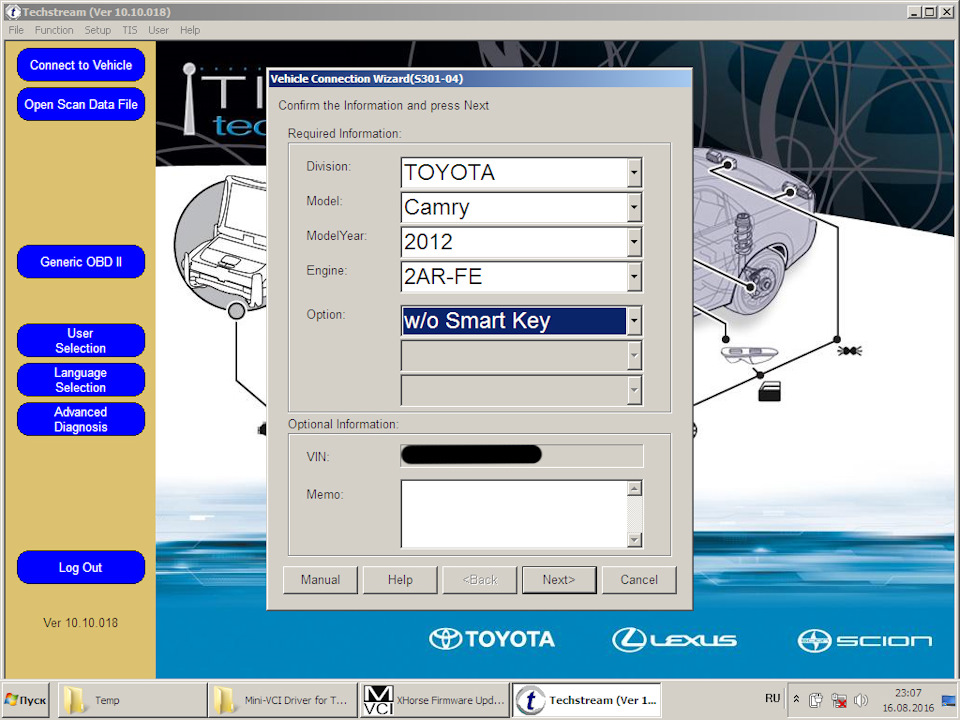

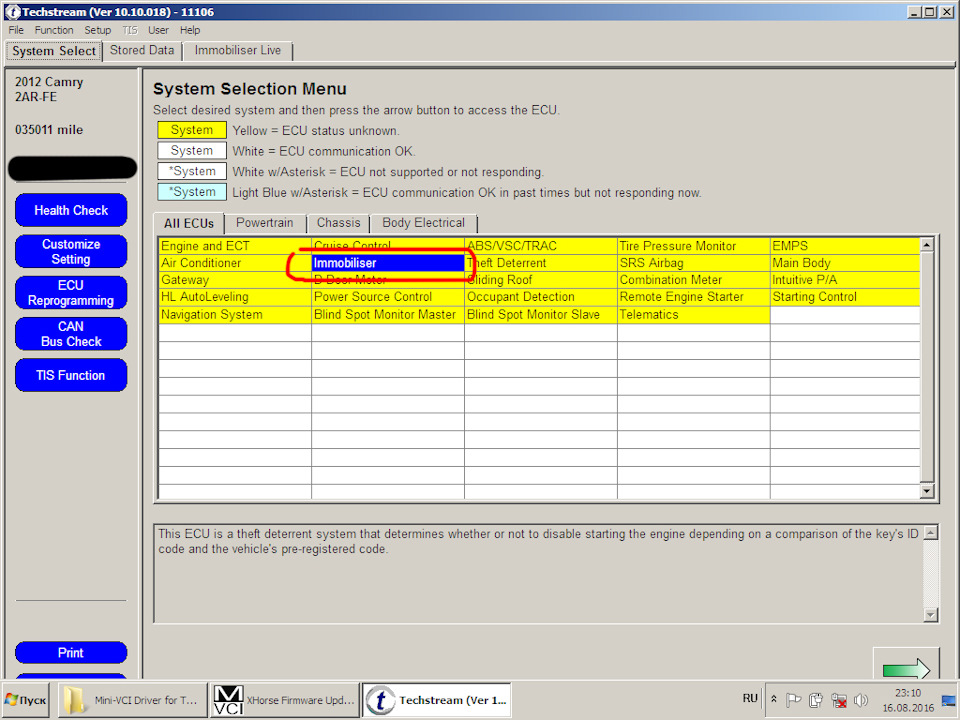

После автоматической идентификации авто в Techstrean (нужно кликнуть в левом верхнем углу “Connect to Vehicle”) в главном меню выберите раздел “Immobiliser”, слева будет кликабельный раздел “Utility”, далее в меню нужно выбрать пункт “Key Registration” и нажать Next.

1 шаг из 3 (таймаут – 120 сек.):
— вынуть мастер-ключ из замка зажигания;
— вставить мастер-ключ обратно в замок зажигания;
— включить зажигание (не крутите стартер!).

2 шаг из 3 (таймаут – 20 сек.):
— вынуть мастер-ключ из замка зажигания и нажать Далее.

3 шаг из 3 (таймаут – 10 сек.):
— вставить ключ, который хотим запрограммировать (ни в коем случае не включать зажигание, просто вставить в замок) и нажать Далее.

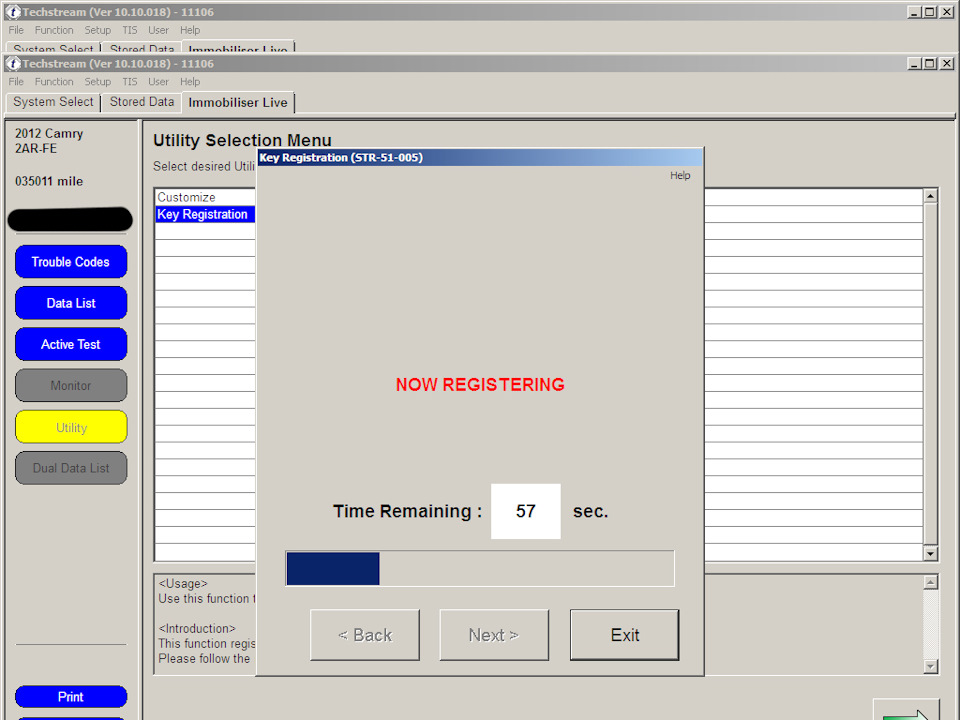

Начнется регистрация ключа длительностью в 75 секунд.

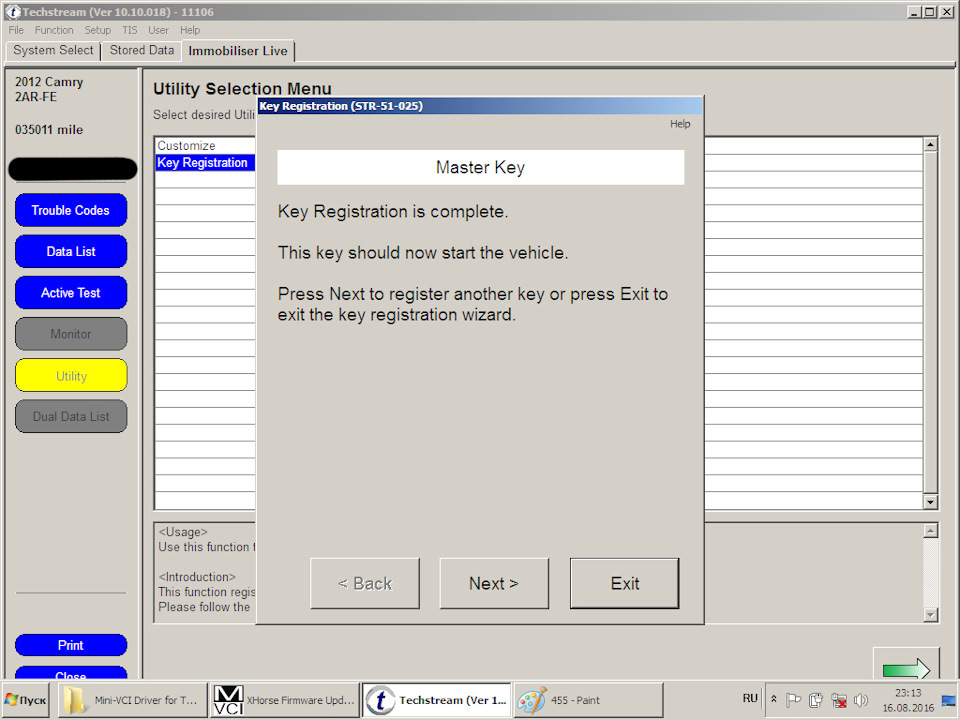

Готово! Теперь ключ должен заводить авто.
Как видите, ничего сложного в процессе привязки нет, главное не торопиться.
Всем хорошего настроения!

Запчасти

Toyota Camry 2012, двигатель бензиновый 2.5 л., 181 л. с., передний привод, автоматическая коробка передач — аксессуары

Машины в продаже

Комментарии 15

как поменять батарейку в таком ключе?

Набери на ютубе «Replacing A Toyota Key FOB Battery»

Что такое мастер ключ? Это тот которым я пользуюсь? Которым завожу машину?

Мастер ключ — это основной ключ. Сервис ключом авто то же заводится, но с него нельзя программировать новый ключ. Это сделано производителем в целях безопасности. Например, оставляете авто в сервисе или на мойке, отдаете сервис ключ и уходите. С такого ключа программный дубликат не сделать, с ним даже бардачок не открыть. Поэтому он и называется сервис ключом.
Если же оставить мастер-ключ, то в ваше отсутствие недобросовестные сервисмены могут сделать из него полноценный дубликат, которым можно запускать двигатель.
Мастер ключ никому нельзя давать в руки, ибо прописать с его помощью новый ключ делов на 10 минут.

Есть довольно простой способ узнать, какой у вас ключ. Вставляете ключ в замок зажигания и смотрите на диод «security». Если диод скразу гаснет, то у вас мастер ключ, если горит

3 секунды после того, как вы вставили ключ в замок — значит в руках сервис ключ.

На фото пример на моем кузове, не помню где диод расположен в V55.

Спасибо, добрый человек, теперь все стало понятно, отлично расписал, доходчиво.
