Что такое логарифмическая линейка
На уроках информатики, изучая тему «История вычислительной техники», упоминается устройство логарифмическая линейка. Что это такое? Как она выглядит? Как ей пользоваться? Рассмотрим историю создания данного устройства и принцип работы.
Логарифмическая линейка — это счетный прибор, применявшийся до появления калькуляторов и персональных компьютеров. Это было достаточно универсальное устройство, на котором можно было умножать, делить, возводить в квадрат и куб, вычислять квадратные и кубические корни, синусы, тангенсы и другие значения. Выполнялись эти математические операции с достаточно большой точностью — до 3–4 знаков после запятой.
История логарифмической линейки
В 1622 году Уильям Отред (William Oughtred 5 марта 1575—30 июня 1660) создает, пожалуй, один из самых успешных аналоговых вычислительных механизмов — логарифмическую линейку. Отред является одним из создателей современной математической символики — автор нескольких стандартных в современной математике обозначений и знаков операций:
«Все его мысли были сосредоточены на математике, и он все время размышлял или чертил линии и фигуры на земле… Его дом был полон юных джентльменов, которые приезжали отовсюду, чтобы поучиться у него».
Неизвестный современник Отреда
Отред внёс решающий вклад в изобретение удобной для пользования логарифмической линейки тем, что предложил использовать две одинаковые шкалы, скользящие одна вдоль другой. Саму идею логарифмической шкалы ранее опубликовал валлиец Эдмунд Гюнтер, но для выполнения вычислений эту шкалу нужно было тщательно измерять двумя циркулями.
Гюнтер ввел также общепринятое теперь обозначение log и термины косинус и котангенс. В 1620 году вышла книга Гюнтера, где дано описание его логарифмической шкалы, а также помещены таблицы логарифмов, синусов и котангенсов. Что же касается самого логарифма, то его изобрел, как известно, шотландец Джон Непер. Видя недоумение Форстера, высоко ценившего данное изобретение, Отред показал своему ученику два изготовленных им вычислительных инструмента — две логарифмические линейки.
Логарифмическая шкала Гюнтера являлась прародителем логарифмической линейки и подвергалась многократным доработкам. Так в 1624 году Эдмунд Уингейт издал книгу, в которой описал модификацию шкалы Гюнтера, позволяющую легко возводить числа в квадрат и в куб, а также извлекать квадратные и кубические корни.
Дальнейшие усовершенствования привели к созданию логарифмической линейки, однако, авторство этого изобретения оспаривают два ученых Уильям Отред и Ричард Деламейн.
Первая линейка Отреда имела две логарифмические шкалы, одна из которых могла смещаться относительно другой, неподвижной. Второй инструмент представлял собой кольцо, внутри которого вращался на оси круг. На круге (снаружи) и внутри кольца были изображены “свернутые в окружность” логарифмические шкалы. Обе линейки позволяли обходиться без циркулей.
Логарифическая линейка Отреда
В 1632 году в Лондоне вышла книга Отреда и Форстера “Круги пропорций” с описанием круговой логарифмической линейки (уже иной конструкции), а описание прямоугольной логарифмической линейки Отреда дано в книге Форстера “Дополнение к использованию инструмента, называемого “Кругами пропорций”, вышедшей в следующем году.
Линейка Ричарда Деламейна (который был в свое время ассистентом Отреда), описанная им в брошюре “Граммелогия, или Математическое кольцо”, появившейся в 1630 году, тоже представляла собой кольцо, внутри которого вращался круг. Потом эта брошюра с изменениями и дополнениями издавалась еще несколько раз. Деламейн описал несколько вариантов таких линеек (содержащих до 13 шкал). В специальном углублении Деламейн поместил плоский указатель, способный двигаться вдоль радиуса, что облегчало использование линейки. Предлагались и другие конструкции. Деламейн не только представил описания линеек, но и дал методику градуировки, предложил способы проверки точности и привел примеры использования своих устройств.
А в 1654 году англичанин Роберт Биссакер предложил конструкцию прямоугольной логарифмической линейки, общий вид которой сохранился до нашего времени…
В 1850 году девятнадцатилетний французский офицер Амедей Маннхейм создал прямоугольную логарифмическую линейку, ставшую прообразом современных линеек и обеспечивающую точность до трех десятичных знаков. Этот инструмент он описал в книге «Модифицированная вычислительная линейка», изданной в 1851 году. В течение 20-30 лет эта модель выпускалась только во Франции, а затем ее стали изготавливать в Англии, Германии и США. Вскоре линейка Маннхейма завоевала популярность во всем мире.
Логарифмическая линейка долгие годы оставалась самым массовым и доступным прибором индивидуального вычисления, несмотря на бурное развитие вычислительных машин. Естественно, она обладала небольшой точностью и скоростью решения по сравнению с вычислительными машинами, однако, на практике большинство исходных данных были не точные, а приближенные величины, определенные с той или иной степенью точности. А, как известно, результаты вычислений с приближенными числами будут всегда приближенные. Этот факт и высокая стоимость вычислительной техники позволили Логарифмической линейке просуществовать практически до конца 20 столетия.
Логарифмическая линейка
Из Википедии — свободной энциклопедии
Логарифми́ческая лине́йка, счётная линейка — аналоговое вычислительное устройство, позволяющее выполнять несколько математических операций, в том числе умножение и деление чисел, возведение в степень (чаще всего в квадрат и куб), вычисление квадратных и кубических корней, вычисление логарифмов, потенцирование, вычисление тригонометрических и гиперболических функций и некоторые другие операции. Если разбить вычисление на три действия, то с помощью логарифмической линейки можно возводить числа в любую действительную степень и извлекать корень любой действительной степени.
До появления карманных калькуляторов этот инструмент служил незаменимым расчётным орудием инженера. Точность расчётов — около 3 значащих цифр.

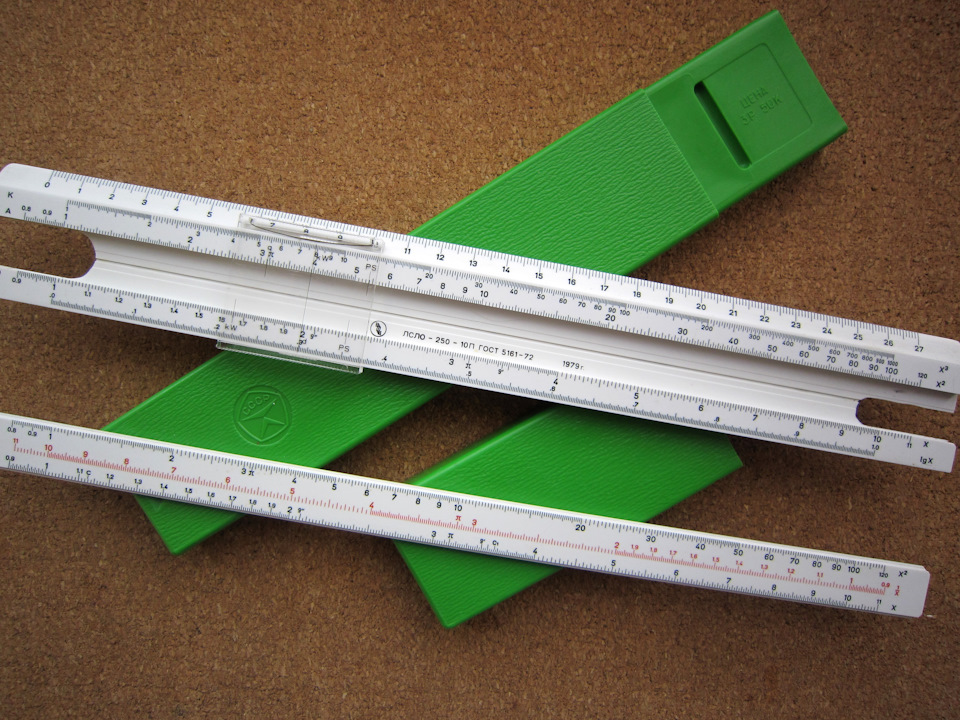

Линейки, выпускавшиеся в СССР, в отличие от линейки на фото, почти всегда имели дополнительную сантиметровую шкалу у скошенного края, как и у обычной линейки. Стандартная линейка имела длину 30 см, что было удобно для геометрических работ с форматом А4. При этом логарифмические шкалы имели длину 25 см, на концах обычно наносились их обозначения. Реже встречались линейки малого размера со шкалами длиной 12,5 см и большого размера — со шкалами длиной 50 см.
Выпускались также круговые логарифмические линейки (логарифмические круги), преимущество которых заключалось в их компактности. В начале XX века для вычислений с повышенной (в 10—100 раз ) точностью пользовались настольными счётными вальцами — механическим устройством, в котором логарифмические шкалы нанесены на образующие цилиндров, один из которых может соосно перемещаться вдоль другого и вращаться вокруг него.
Логарифмическая линейка
Логарифмическая линейка — это калькулятор из XVII века. В далёком 1623 году Э. Гантер (математик из Англии) придумал вычислительную шкалу – прообраз современной логарифмической линейки. Впоследствии он пережил ряд изменений. К 1850 году, с внедрением бегунка, линейка приобрела более привычный вид.
Конструкция логарифмической линейки
Логарифмическая линейка состоит из двух основных частей:
Основа выполнена в виде обычной линейки, но по центру имеется продольно расположенный паз, по которому передвигается бегунок. Две части совмещаются в определенных местах, для облегчения вычислений.
Линейка изготавливалась из прочного дерева, которое устойчиво к трению. Для таких целей часто использовали древесину груши. Шкалы и градуировка произведена с помощью тиснения и заполнена краской, так надписи не стираются с поверхности линейки. На бегунке присутствовало небольшое окошка из пластика или железа и стекла. Свобода перемещений только в продольной оси.
Как работает логарифмическая линейка?
На линейке в общей сложности есть 7 шкал. 4 из них нанесены на основе, а 3 на бегунке. Вдоль боковых граней имеется обычная сантиметровая разметка.
Чтобы ориентироваться по шкалам – они подписаны стандартными символами:
Названия и количество могут несколько варьироваться. Подвижная часть вынимается, на оборотной стороне нанесены еще шкалы.
Как считать логарифмической линейкой
Чтобы правильно производить вычисления, нужно совместить в окошке, если оно имеется, или на разметочной линии нужные для счёта числа. Допустим, необходимо умножить число 180 на 0,4, значит нужно произвести действия по алгоритму:
С помощью логарифмической линейки можно быстро производить умножение и другие математические операции. Кстати, преподаватели не запрещают ей пользоваться на уроках. Хотя многие молодые преподаватели не знают, что такое логарифмическая линейка.
Формулы для решения геометрических задач на прямоугольный треугольник.
История изобретения. Логарифмическая линейка
Логарифмическая линейка – устройство, предназначенное для упрощения и ускорения работы с логарифмическими таблицами. Использование логарифмической линейки значительно упрощало операции умножения, деления, возведение в степень, извлечения корня и расчет тригонометрических и логарифмических функций. Различного вида логарифмические линейки широко использовались вплоть до начала восьмидесятых годов, пока небыли вытеснены электронными калькуляторами.
История создания логарифмической шкалы
Первую попытку упростить и ускорить работу с логарифмическими таблицами предпринял Эдмунд Гюнтер, профессор астрономии Грэшемского колледжа. Он разработал шкалу, состоящую из нескольких отрезков, располагающихся параллельно на деревянной или медной пластине. На каждый отрезок наносились деления, соответствующие логарифмам чисел или тригонометрических величин.
Рассмотрим пример построения логарифмической шкалы. Возьмем за основу отрезок АВ (рисунок ниже) и примем его за единицу. Следовательно, его можно принять за lg 10, так как lg 10 = 1; Теперь рассчитаем длины отрезков, соответствующих десятичным логарифмам чисел 1,2,…9, c точностью до тысячных долей:
lg 1 = 0.000; lg 2 = 0.301; lg 3 = 0.477; lg 4 = 0.
lg 6 = 0.778; lg 7 = 0.845; lg 8 = 0.903; lg 9 = 0.954; lg 10= 1.000
Нанесем эти отрезки на шкалу, учитывая, что отрезок АВ = 1:
Для вычисления с помощью этой шкалы необходимо определить сумму или разность длин от начала шкалы до логарифмов исходных чисел. Далее находим логарифм, соответствующий полученной длине, и по его значению определяем произведение или частное. Например, для умножения 2 на 4 надо сложить длину отрезка для числа 2 (0.301) с длинной отрезка для числа 4 (0.602). Далее находим значение, соответствующее длине отрезка 0.903. Это будет число 8. Таким образом, 2*4 = 8. Обычно такая шкала использовалась вместе с двумя циркулями, позволяющими быстро и точно определять длину результирующего отрезка.
Описание логарифмической шкалы Эдмунд Гюнтер опубликовал в 1620 году, так же в этой книге были опубликованы таблицы логарифмов синусов и котангенсов. Изобретение Гюнтера пользовалось большой популярностью и описывалось во многих книгах. Так, например, описание логарифмической шкалы встречается в книге французского механика Н. Биона «Конструкция и применение математических инструментов», опубликованной в 1723 году. Шкала, описанная в этой книге, имела длину 600 мм и ширину 37. Она состояла из шести частей, предназначавшихся для операций с числами, синусами, тангенсами, синусами-верзусами (sin ver a = 1 – cos a), синусами и тангенсами малых углов, синусами и тангенсами румбов. Так же на шкале предусматривались участки для работы с равномерными величинами – «линия меридиана» и «линия равных частей».
История создания логарифмической линейки
Логарифмическая шкала Гюнтера являлась прародителем логарифмической линейки и подвергалась многократным доработкам. Так в 1624 году Эдмунд Уингейт издал книгу, в которой описал модификацию шкалы Гюнтера, позволяющую легко возводить числа в квадрат и в куб, а также извлекать квадратные и кубические корни. Для этого Уингейт поместил две шкалы, построенные в масштабе 1:2, на одной прямой и три шкалы в масштабе 1:3 – на другой. Перенося с помощью измерительного циркуля отрезки с обычной шкалы на шкалу с масштабом 1:2 или 1:3 и наоборот, можно возводить числа в квадрат или в куб и извлекать квадратные или кубические корни.
Дальнейшие усовершенствования привели к созданию логарифмической линейки, однако, авторство этого изобретения оспаривают два ученых Уильям Отред и Ричард Деламейн.
Впервые о своем изобретении Отред рассказал в 1630 году своему ученику и другу Уильяму Фостеру, учителю математики из Лондона. На тот момент Отред изготовил два типа логарифмических линеек – прямоугольную и круглую. Эти изобретения настолько поразили Фостера, что он уговорил передать ему описание изобретения для последующей публикации.
Осенью этого же года Отред рассказал об изобретении круговой логарифмической линейки своему бывшему ассистенту и учителю математики Ричарду Деламейну, который в ответ на рассказ заявил: «Подобное изобретение сделал и я!» и в этом же 1930ом году опубликовал книгу «Граммелогия, или Математическое кольцо», в которой описал круговую логарифмическую линейку и правила ее использования.
Линейка Деламейна содержала до 13 шкал и состояла из вращающегося внутри кольца круга. Так же на линейке располагался указатель, который передвигался вдоль радиуса, облегчая использование инструмента. В книге так же описывалась методика гравировки таких линеек и способы проверки их точности.
Книга Фостера и Отреда, посвященная описанию круглой логарифмической линейки, была издана в Лондоне только в 1632 году и называлась «Круги пропорций». Линейка, описанная в этой книге, содержала восемь шкал (одна шкала была равномерная, а семь остальных – шкалы логарифмов чисел, синусов и тангенсов), выгравированных на медной пластинке. Для облегчения счета на пластинке закреплялись два указателя (см. рисунок справа).
В следующей книге Фореста «Дополнение к использованию инструмента, называемого Кругами Пропорций», изданной в 1633 году, описывалась прямоугольная логарифмическая линейка Отреда. Она состояла из двух частей, на каждой из которой была нанесена логарифмическая шкала. При вычислении эти части линейки зажимались левой рукой, и правой рукой одна из частей сдвигалась относительно другой.
Авторы логарифмических линеек оспаривали первенство изобретения. Так Деламейн обвинял Отреда в воровстве, утверждая, что он не изобрел круговую линейку, а все сведения о ней почерпнул из его (Деламейна) книги. В ответ на подобные заявления Отред подробно описал историю своего изобретения и заметил, что оно было сделано около 12 лет назад. Кто из них прав так и не удалось выяснить. Видимо придется признать, что изобретение логарифмической линейки было сделано независимо друг от друга Уильямом Отредом и Ричардом Деламейном.
Примерно в те же годы Томасом Брауном была разработана плоская спиральная логарифмическая линейка, позволяющая, благодаря увеличению длины шкалы, повысить точность вычислений. Однако, это изобретение не получило широкой известности и вскоре было забыто. Вновь этот тип логарифмических линеек был изобретен в 1748 году Джорджем Адаме. Линейка Адаме размещалась на медной пластинке диаметром 305 мм и имела 10 витков шкалы.
Примерно 1650 году Милбурн предложил способ увеличения длины шкалы логарифмической линейки путем нанесении спиралевидной шкалы на боковую поверхность цилиндра.
В 1654 году англичанин Роберт Биссакер разработал прямоугольную логарифмическую линейку, состоящую из трех частей длинной 60 см, закрепленных параллельно друг другу. Две внешние части были неподвижно закреплены с помощью медных оправ, а третья (движок) свободно передвигалась между ними. Каждой шкале на неподвижных частях соответствовала аналогичная шкала на движке. Причем шкалы были на обоих сторонах логарифмической линейки.
Независимо от Роберта Биссакера аналогичную структуру линейки разработал в 1657 году Сет Патридж, учитель математике из Лондона.
Следующее усовершенствование линейки произвел Томас Эверард. Во-первых, он применил на практике идеи Уингента, расположив на линейке двойные и тройные шкалы для возведения чисел в квадрат и куб, извлечения квадратного и кубического корней.
Во-вторых, он отметил на шкалах особые точки – числа, наиболее часто встречающиеся при расчетах:
— сторона квадрата, вписанного в круг диаметра 1 (0,707);
— сторона квадрата, равновеликого кругу диаметра 1 (0,886);
— длина окружности с диаметром 1 (3.14);
— объем стандартного галлона вина в кубических дюймах (231);
— объем стандартного бушеля солода (2150,42);
— объем стандартного галлона эля (282).
Основное предназначение линейки Эверарда было определение объема сосудов. Универсальная линейка была разработана в 1779 году Джейсом Уаттом, шотландским изобретателем-механиком.
Джеймс Уатт в то время занимался разработкой паровых машин и для их расчета пользовался логарифмическими шкалами, нанесенными на линейки. Подобные линейки были широко известны, однако, их точность оставляла желать лучшего. Мистер Уатт и мистер Соутерн разработали удобное расположение логарифмических шкал для универсального использования и пригласили опытнейших специалистов своего времени для градуировки первого образца. Копии этого образца были переданы мастерам, работающим над паровой машиной.
В 1850 году девятнадцатилетний французский офицер Амедей Маннхейм создал прямоугольную логарифмическую линейку, ставшую прообразом современных линеек и обеспечивающую точность до трех десятичных знаков. Этот инструмент он описал в книге «Модифицированная вычислительная линейка», изданной в 1851 году. В течение 20-30 лет эта модель выпускалась только во Франции, а затем ее стали изготавливать в Англии, Германии и США. Вскоре линейка Маннхейма завоевала популярность во всем мире.
Логарифмическая линейка долгие годы оставалась самым массовым и доступным прибором индивидуального вычисления, несмотря на бурное развитие вычислительных машин. Естественно, она обладала небольшой точностью и скоростью решения по сравнению с вычислительными машинами, однако, на практике большинство исходных данных были не точные, а приближенные величины, определенные с той или иной степенью точности. А, как известно, результаты вычислений с приближенными числами будут всегда приближенные. Этот факт и высокая стоимость вычислительной техники позволили Логарифмической линейке просуществовать практически до конца 20 столетия.
Виды логарифмических линеек
Часто на логарифмические линейки наносили дополнительные шкалы со значениями функций часто употребляемых на практике, например, в электротехнических, геодезических и других расчетах. Большое распространение имели и дисковые логарифмические линейки. Ниже приведены различные виды логарифмических линеек.
На логарифмических линейках закончим обзор домеханического этапа и перейдем к следующему этапу истории развития ЭВМ – Механическому этапу
