Как устроены грузовой крюк и крюковая подвеска?

Грузовой крюк (рис. 2.10) предназначен для подвешивания грузов с помощью съемных грузозахватных приспособлений, например стро­пов, которые размещаются в его зеве 1. Предохранительный замок 2 удерживает стропы от самопроизвольного выпадения из зева.

Крюки изготовляют из малоуглеродистой стали (сталь 20), которая пластична, не склонна к хрупкому разрушению под нагрузкой. По способу изготовления крюки бывают следующих видов: кованые, штампованные, пластинчатые.

Краны грузоподъемностью более 30 т комплектуются двурогим крю­ком (рис. 2.10, б), имеющим два зева для размещения большего числа стропов.

Крюковая подвеска изображена на рис. 2.11. Она соединяет крюк 8 с грузовыми каната­ми 1 крана. Подвеска состоит из двух щек 2, соединенных болтами. В верхней части под­вески располагается ось 4 канатных блоков 3, в нижней части — траверса 7, на которой ус­тановлен крюк.

Крюк крана устанавливают на упорном под­шипнике 6, что позволяет ему вращаться и исключает закручивание грузовых канатов при перемещении груза. Гайка 5 крепления крюка должна быть укреплена стопорной планкой для исключения самопроизвольно­го свинчивания.

Работа крана не допускается при следующих неисправностях крюка:

Ø трещины и надрывы на поверхности крюка;

Ø крюк не вращается;

Ø отсутствует или неисправен предохрани­тельный замок;

Ø износ зева составляет более 10% от первоначальной высоты h (см. рис. 2.10) рабочего сечения крюка.

Как устроены грузоподъемные электромагниты?

Грузоподъемные электромагниты предназначены для перемещения проката черных металлов, чугунных чушек, стружки, металлолома и других грузов, обладающих магнитными свойствами.

Грузоподъемный электромагнит (рис. 2.12) подвешивают с помощью цепей 4 на крюк крана. В корпусе 1 расположены электромагнитные катушки 2, на которые по кабелю 3 подается постоянный электриче­ский ток напряжением 220 В. Электрический ток создает сильное маг­нитное поле, удерживающее груз.

ВНИМАНИЕ! В качестве грузозахватных органов электромагниты недоста­точно надежны из-за возможного отключения электроэнергии, поэтому при их использовании необходимы дополнительные меры безопасности.

Какие бывают грейферы?

Грейфер — это двухчелюстной или многочелюстной ковш для переме­щения сыпучих, крупнокусковых грузов и круглого леса. Грейферы различаются по конструкции и типу привода.

1. По конструкции различают следующие виды грейферов:

Ø двухчелюстные, предназначенные для сыпучих грузов (рис. 2.13);

Ø многочелюстные, предназначенные для крупнокусковых грузов и металлолома;

Ø трех- и четырехлапые, предназначенные для круглого леса.

2. По типу привода механизма замыкания челюстей:

Ø канатные (см. рис. 2.13);

Грейферы с канатным замыканием челюстей бывают одноканатные и двухканатные.

Двухканатные грейферы устанавливают на грейферных кранах, которые предназначены для перегрузки больших объемов сыпучих грузов. Одноканатные грейферы применяют в случае пере­мещения небольших объемов сыпучих грузов, например в строитель­стве. Такой грейфер навешивается на крюк крана и является съемным грузозахватным приспособлением.

Каждый грейфер должен быть снабжен табличкой с указанием пред­приятия-изготовителя, номера, объема, собственной массы, вида ма­териала, для которого он предназначен, и наибольшей допустимой массы зачерпнутого материала. При утрате таблички она должна быть восстановлена. Масса грейфера с грузом не должна превышать грузо­подъемность крана на рабочем вылете.

Источник

Крюковые подвески: типы и назначение

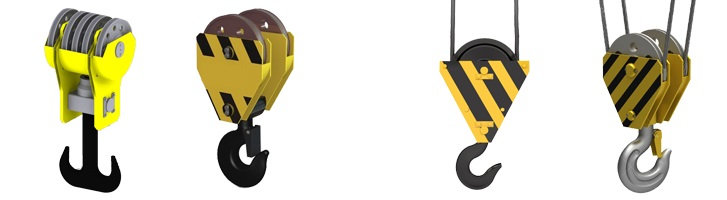

Крюковые подвески крановые (обоймы) являются составным конструктивным элементом лебедки, предназначенным для подвешивания груза к канату, перемещения, захвата и подъема. Они используются для соединения крюка с канатом при работе со штучными грузами. Конструкция подвески зависит от типа грузоподъемного оборудования.

Конструкция, применение и причины замены

Подвеска состоит из следующих элементов:

Неподвижные канатные блоки сопряжены с крюком при помощи траверсы и стальных ограничительных пластин (щек). Подвижный и неподвижный блоки, объединенные между собой канатом, образуют полиспаст.

Крюковые подвески классифицируются также по грузоподъемности (от 1,6 до 50 кг) и количеству осей, на которых расположены обводные блоки (одно-, двух- и трехосные). В зависимости от размещения траверсы различают подвески двух типов – укороченные и нормальные. Подвески нормального исполнения состоят из блоков полиспаста, траверсы и крюка. Удерживание траверсы осуществляется посредством щек, выполненных из листовой стали.

Укороченные крюковые обоймы имеют иную конструкцию (блоки полиспаста размещены на одной оси с траверсой). Обоймы укороченного исполнения имеют небольшую высоту, что обуславливает их востребованность для эксплуатации в помещениях с ограниченной высотой потолков (промышленные цеха, склады и т.д.).

Подъем обоймы осуществляется в результате натяжения стального троса, идущего по канатным блокам. Натяжение троса происходит в результате его наматывания на барабан лебедки. Аналогичный механизм используется в башенных, автомобильных, мостовых и гусеничных кранах.

Крюковая обойма относится к категории ответственного конструктивного узла грузоподъемной техники, за техническим состоянием которой необходимо регулярно следить для предупреждения проблем в процессе эксплуатации. Наибольшему износу подвергаются канатные блоки и крюк грузовой. Замена подвески производится по следующим причинам:

Многие компании предлагают своим клиентам производство крюковых подвес и других конструктивных элементов для грузоподъемной техники (муфта зубчатая, крановое колесо и т.д.) по типовым и индивидуальным чертежам. Изготовление подвесок осуществляется с учетом грузоподъемности техники, варианта исполнения, количества обводных блоков и типа крюка.

Источник

Строим дом своими руками

Схема, составные части и работа крюковой подвески. Крюковая подвеска Из чего состоит крюковая подвеска мостового крана

Грузовой крюк (рис. 2.10) предназначен для подвешивания грузов с помощью съемных грузозахватных приспособлений, например стро­пов, которые размещаются в его зеве 1. Предохранительный замок 2 удерживает стропы от самопроизвольного выпадения из зева.

Крюки изготовляют из малоуглеродистой стали (сталь 20), которая пластична, не склонна к хрупкому разрушению под нагрузкой. По способу изготовления крюки бывают следующих видов: кованые, штампованные, пластинчатые.

Краны грузоподъемностью более 30 т комплектуются двурогим крю­ком (рис. 2.10, б), имеющим два зева для размещения большего числа стропов.

Крюк крана устанавливают на упорном под­шипнике 6, что позволяет ему вращаться и исключает закручивание грузовых канатов при перемещении груза. Гайка 5 крепления крюка должна быть укреплена стопорной планкой для исключения самопроизвольно­го свинчивания.

Работа крана не допускается при следующих неисправностях крюка:

Ø трещины и надрывы на поверхности крюка;

Ø крюк не вращается;

Ø отсутствует или неисправен предохрани­тельный замок;

Ø износ зева составляет более 10% от первоначальной высоты h (см. рис. 2.10) рабочего сечения крюка.

Как устроены грузоподъемные электромагниты?

Грузоподъемные электромагниты предназначены для перемещения проката черных металлов, чугунных чушек, стружки, металлолома и других грузов, обладающих магнитными свойствами.

Грузоподъемный электромагнит (рис. 2.12) подвешивают с помощью цепей 4 на крюк крана. В корпусе 1 расположены электромагнитные катушки 2, на которые по кабелю 3 подается постоянный электриче­ский ток напряжением 220 В. Электрический ток создает сильное маг­нитное поле, удерживающее груз.

ВНИМАНИЕ! В качестве грузозахватных органов электромагниты недоста­точно надежны из-за возможного отключения электроэнергии, поэтому при их использовании необходимы дополнительные меры безопасности .

Какие бывают грейферы?

1. По конструкции различают следующие виды грейферов:

Ø двухчелюстные, предназначенные для сыпучих грузов (рис. 2.13);

Ø многочелюстные, предназначенные для крупнокусковых грузов и металлолома;

Ø трех- и четырехлапые, предназначенные для круглого леса.

2. По типу привода механизма замыкания челюстей:

Ø канатные (см. рис. 2.13);

Грейферы с канатным замыканием челюстей бывают одноканатные и двухканатные.

Двухканатные грейферы устанавливают на грейферных кранах, которые предназначены для перегрузки больших объемов сыпучих грузов. Одноканатные грейферы применяют в случае пере­мещения небольших объемов сыпучих грузов, например в строитель­стве. Такой грейфер навешивается на крюк крана и является съемным грузозахватным приспособлением.

Каждый грейфер должен быть снабжен табличкой с указанием пред­приятия-изготовителя, номера, объема, собственной массы, вида ма­териала, для которого он предназначен, и наибольшей допустимой массы зачерпнутого материала. При утрате таблички она должна быть восстановлена. Масса грейфера с грузом не должна превышать грузо­подъемность крана на рабочем вылете.

Для того, чтобы с помощью крана переместить груз в нужное вам место, его для начала нужно захватить и надежно зафиксировать. Именно для этой цели и служит крюковая подвеска крана. По сути, она является связующим элементом между тросом и крюком крана.

Конструкция у всех видов крановых подвесок схожа. Главные элементы следующие:

Когда траверса вращается в боковых «щеках», то это гарантирует свободный ход крюка.

Виды крюковых подвесок

Есть несколько критериев, по которым можно поделить подвески на группы.
Количество осей

Размер крюковой подвески
Другой немаловажный параметр, который следует учесть при выборе подвески, это ее размер. Выделяют 2 вида:

Нормальные подвески – в их конструкцию входят несколько блоков (обводных или блоков полиспаста) и подшипники для вращения. Грузовой крюк фиксируется с помощью гайки.

Щеки, которые фиксируют траверсу, изготавливаются из листовой стали. Если крюковая подвеска рассчитана более чем на 3 тонны, то крюк соединяется с траверсой за счет шарикоподшипника.

Укороченные подвески – их главное отличие от нормальных – в расположении блоков полиспаста: они размещаются на одной оси с траверсой. Крюковые подвески меньшей длины не оснащаются «щеками», что позволяет использовать такую оснастку в помещениях, где есть существенные ограничения по высоте, например, на складах и производствах. Укороченные подвески могут оснащаться только четным числом блоков.

Крюковые подвески представляют собой составляющее такого предмета в строительстве, как кран. Этот предмет предназначен для того, чтобы захватывать тот или иной груз. С помощью такого крюка канат имеет способность соединяться с грузом, который необходимо поднять на определенную высоту. Так называемая конструкция данного крюка бывает разной, в зависимости от строения самого каната и крана в частности. Далее в статье мы более детально рассмотрим крюковые подвески кранов и их непосредственные особенности.

Из чего состоит подвеска?

Крановые подвески от разных производителей имеют в своем составе различные канатные блоки. Также в состав такого изделия входят блоки с так называемыми подшипниками и траверсы. Все эти составляющие закреплены с помощью металлической пластины. Стоит также отметить, что в такой подвеске вращение крюка должно осуществляться свободно, для более плавного и равномерного поднятия груза. Масса данного изделия должна быть стандартной, ведь с помощью него крюк опускается вниз, исключительно используя лишь свой непосредственный вес.

Подвеска для крана имеет в своем составе однорогий крюк. Но стоит отметить, что если груз, который необходимо поднять, имеет вес 50 тонн и больше, то крюк уже используется двурогий. Это необходимо для повышения прочности изделия. В крюке присутствует специальная защелка, которая работает в качестве предохранителя и способствует тому, чтобы груз не выскальзывал.

Классификация подвесок

Специалисты в сфере строительства различают крюковые подвески, и происходит это следующим образом:

Стоит также отметить дополнительную классификацию, которая напрямую зависит от расположения траверса. В таком случае бывают нормальные типы подвесок и укороченные.

Нормальная крановая подвеска отличается от второго типа тем, что у нее траверса соединяется с непосредственными блоками. Что же касается укороченной подвески, то она имеет траверсу, которая располагается на оси данных блоков.

Также стоит отметить, что второй тип подвесок в своем составе имеет исключительно четное число блоков. В таком случае максимальная нагрузка на крюки не может превышать трех тонн.

Крановая крюковая подвеска применяется на определенных башенных кранах, которые специализируются на сооружении больших домов.

Виды данных подвесок

Крюковые подвески имеют также определенные свои виды:

Теперь более детально о каждом виде. Не сложно догадаться, что двухосный тип подвески имеет в своем составе две оси. Они стянуты за счет определенных типов болтов. На данном устройстве подшипник устроен в таком месте, которое защищено от влаги и других внешних вредителей его материала. За счет этого его долговечность становится продолжительней. На таком типе подвески груз, который будет прикреплен, может вращаться по вертикальной оси. Как мы уже говорили ранее, на каждом типе подвески присутствует так называемый предохранитель.

Подвеска, в состав которой входит уже три оси имеет две части. Но стоит отметить, что основная часть имеет прикрепление в виде дополнительного материала. Данный материал имеет в своем составе две так называемые щеки. Сам блок прикрепляется между этими щеками.

Подвески грузового предназначения различаются по своему непосредственному размеру.

Грузовые подвески

Устройство крюковой подвески бывает достаточно разнообразным, что отличает и мощность данной техники. Главная разница заключается в массе, которую способен поднять крюк. Минимальная масса составляет одну тонну, а максимальная пятьдесят.

Когда создают крюк, то его массу делают такой, чтобы она способствовала опусканию крюка вниз.

Особенности работы этого материала

Требования к крюковым подвескам достаточно существенные, ведь они главное составляющее любого крана. Если их качество не будет на необходимом уровне, то груз может упасть, а исходы таких событий могут быть плачевными.

Именно крюковый тип подвески представляет собой механизм, который фиксирует канат с грузом. Только после надлежащей фиксации осуществляется подъем определенного материала на высоту.

Также в процессе подъема участвует канат, который произведен из стали. Подъем осуществляется за счет намотки данного стального каната на барабан. Спуск происходит противоположным способом.

В составе каждой подвески присутствует специальные блоки, которые вращаются на определенном валу, крюк и так называемые траверса. Эти все составляющие имеют название крюковой обоймы.

Что касается длительности работы каждого устройства, то это зависит от того, как пользуются таким изделием. Зачастую в нем ломается обводные крюки. Это получается из-за повышенной силы трения в процессе работы.

Выводы

Итак, крюк представляет собой средство, которое захватывает материал. Такое изделие применяется на строительных площадках в помощь к большим кранам. Также оно достаточно широко применяется на любом механизме, который специализируется на подъеме определенного груза.

Крюк — универсальное захватное средство, которое широко применяют как рабочий орган грузоподъемного механизма в каче­стве самостоятельных грузозахватных устройств (грузовых кранов), концевых элементов строп и других грузозахватных приспособле­ний. Крюковая подвеска крана представлена на рис. 1.7.

Чтобы предотвратить самопроизвольное выпадение съемного приспособления грузозахватного устройства из зева крюка, его снабжают замыкающим устройством.

Такими устройствами не снабжают крюки портальных кранов, работающих в морских портах; кранов, транспортирующих рас­плавленный металл или жидкий шлак, а также крюки, на кото­рые навешивают груз с помощью гибких грузозахватных устройств. Предохранительные замыкающие устройства могут быть выполне­ны в виде пружинных или самоопускающихся защелок, предотвра­щающих самопроизвольное выпадение съемного захватного при­способления. Предохранительными устройствами (рис. 1.8) долж­ны оборудоваться в обязательном порядке крюки грузоподъемных кранов, работающих на монтаже или при транспортировке грузов в контейнерах, бадьях и другой таре, а также при работе с жестки­ми стропами, захватами.

Крюковая подвеска состоит из двух боковых щек, соединенных между собой распорными трубками и стяжными болтами. В верх­ней части щек на неподвижно закрепленной с помощью ригельных планок оси вращаются один или несколько канатных блоков. На некоторых кранах для обеспечения минимальной длины под­вески применяют крюк с длинным хвостовиком, который крепят непосредственно на оси блоков. Такая подвеска называется укоро­ченной. На нижней части подвески на траверсе закрепляется гру­зовой крюк с помощью гайки. Траверса может свободно вращаться в отверстиях боковых щек. Крюк, установленный на шарикопод­шипниках помимо вращения вокруг оси может еще качаться вме­сте с траверсой, что облегчает строповку и ориентирование грузов. В зависимости от числа осей крюковые подвески бывают одно-, двух- и трехосными (рис. 1.9).

Рис. 1.7. Крюковая подвеска крана:

1 — блок; 2 — ось; 3 — щека; 4 — траверса; 5 — крюк; 6 — защелка; 7 — крышка; 8 — шарикоподшипник; 9, 10 — резиновые уплотнения; 11 — болт; 12 — гайка

Рис. 1.8. Крюки с предохранительными устройствами (а — с предохрани­тельной планкой; б — с предохранительной скобой; в — с поворотным козырьком; г — с предохранительной пружиной) и установка крюка в проушине (д — неправильная установка; е — правильная установка)

Различают однорогие и двурогие грузовые крюки. Их изготав­ливают ковкой или штамповкой из малоуглеродистой стали 20, что исключает внезапное разрушение крюка.

На грузовом крюке указывается номер крюка по государствен­ному стандарту, товарный знак, заводской номер крюка, наиме­нование завода-поставщика, номер плавки, год изготовления. Без маркировки устанавливать крюк на кран нельзя.

Одним из основных элементов крана является подвеска крюковая, которая служит для подвешивания груза на грузовой канат крана. Подвеска крановая или крюковая подвеска состоит из подвижных обводных блоков и крюка грузового, объединённых между собой траверсой и щеками.

Конструкция крюковой подвески зависит от числа ветвей каната, числа и относительного расположения блоков, типа крюка и т.п.

Конструктивно крюковая подвеска состоит из кранового крюка, шарнирно закрепленного между щеками подвески с помощью траверсы и блоков, опирающихся на неподвижно закрепленную ось.

Хвостовик крюка проходит сквозь отверстие в траверсе и закрепляется гайкой, опирающейся либо на сферическою шайбу при грузоподъемности до 3,2т, либо на упорный шарикоподшипник при большей грузоподъемности.
Подшипники должны быть обеспечены смазкой и защищены от попадания грязи. Упорные подшипники по статической грузоподъемности выбираются по расчетной нагрузке, превышающей вес поминального груза на 25%.

Чтобы не произошло самопроизвольного отвинчивания гайки, она должна быть законтрена стопорной планкой. Стопорение гаек крюков грузоподъемностью до 10т вследствие малых размеров гайки разрешается производить с помощью штифтов или стопорных болтов. Использование шплинтов недопустимо во всех случаях.

Массу крюковых подвесок, при проектировании, подбирают так, чтобы они опускались без груза на крюке под действием собственной силы тяжести, вытягивая грузовой канат, на котором они подвешены.

По размеру и расположению блоков различают два типа крюковых подвесок:

Рисунок 1. Внешний вид и чертеж крюковой подвески нормальной

Укороченная подвеска меет меньший размер по высоте, благодаря чему груз можно поднять на несколько большую высоту по сравнению с нормальной подвеской. Укороченную подвеску применяют только при чётной кратности полиспаста.

В укороченных подвесках блоки полиспаста размещаются на удлиненных цапфах траверсы. Укороченная крюковая подвеска позволяет осуществить подъем груза на несколько большую высоту, но ее можно применять только при четной кратности полиспаста.
Траверса изготовляется из сталей 10 или 45.

Рисунок 2. Внешний вид и чертеж крюковой подвески укороченной

Для предохранения от выскакивания каната ручьи блоков крюковой подвески (а также головных блоков стрел кранов) защищены кожухом, изготовленным из листовой стали толщиной не менее 3мм.

Основные типоразмеры подвесок крюковых
Тип подвески	Г/п	Крюк	Диаметр каната	Диаметр блока	Количество блоков
	т		мм	мм	шт.
ПК-3,2-12А-1-400-14	3,2	12А-2	14	400	1
ПК-3,2-12А-1-500-14	3,2	12А-2	14	500	1
ПК-5,0-14А-1-400-14	5	14А-2	14	400	1
ПК-5,0-14А-1-500-16,5	5	14А-2	16,5	500	1
ПК-5,0-14А-2-400-14	5	14А-2	14	400	2
ПК-5,0-14А-2-500-16,5	5	14А-2	16,5	500	2
ПК-10,0-17А-2-500-16,5	10	17А-1	16,5	500	2
ПК-10,0-17А-2-630-18	10	17А-1	18	630	2
ПК-10,0-17А-3-400-14	10	17Б-1	14,5	400	3
ПК-10,0-17А-3-500-16,5	10	17А-1	16,5	500	3
ПК-12,5-17А-3-400-16,5	12,5	17А-1	16,5	400	3
ПК-12,5-18А-3-500-16,5	12,5	18А-1	16,5	500	3
ПК-12,5-18А-3-630-18	12,5	18А-1	18	630	3
ПК-16-18А-3-400-16,5	16	18А-1	16,5	400	3
ПК-16-18А-3-500-16,5	16	18А-1	16,5	500	3
ПК-16-18А-3-630-18	16	18А-1	18	630	3
ПК-16-19А-4-400-16,5	16	19А-1	16,5	400	4
ПК-16-19А-4-500-16,5	16	19А-1	16,5	500	4
ПК-16-19А-4-630-18	16	19А-1	18	630	4
ПК-20-19А-4-400-16,5	20	19А-1	16,5	400	4
ПК-20-19А-4-500-16,5	20	19А-1	16,5	500	4
ПК-20-20А-4-630-18	20	20А-1	18	630	4
ПК-32-20А-4-700-22	32	20А-1	22	710	4
Рисунок 3. Внешний вид и чертеж крюковой подвески двухосной Одно- и двухосные подвески применяются на кранах с двухниточной запасовкой грузового каната. Для большей грузоподъемности при четырехниточной запасовке устанавливают трехосные подвески. Двух- и трёхосные подвески чаще всего применяют на башенных кранах. Двухосная крюковая подвеска состоит из двух листовых щёк, двух осей, на которых на шарикоподшипниках установлены блоки, траверсы и пропущенного через неё крюка. Щёки стянуты между собой болтами с распорными трубками. Крюк опирается на траверсу через упорный шарикоподшипник и может вращаться относительно траверсы и щёк подвески. Такое крепление позволяет разворачивать поднятый груз вокруг вертикальной оси подвески. Подшипник крюка закрыт от грязи и влаги крышкой и резиновыми уплотнителями. На крюке установлен предохранительный замок, который при работе препятствует произвольному выходу серьги съёмного грузозахватного приспособления из зева крюка. Рисунок 4. Внешний вид и чертеж крюковой подвески трехосной Трехосная подвеска состоит из двух частей: Основной двухосной подвески и дополнительной обоймы, предназначенной для изменения кратности полиспаста с двух на четыре, присоединяемой к основной с помощью серьги и пальца. Дополнительная обойма состоит также из двух щёк, между которыми в центре закреплён на оси блок. В нижней части к щёкам с помощью пальца крепится серьга с шарнирным соединением посередине. Щёки обоймы стянуты межу собой болтами с распорными трубками. Иногда на щёки крюковых подвесок навешивают дополнительные грузы. ЗАО «НПО «Механик» изготавливает крюковые подвески нормальные с одним, двумя, тремя и четырьмя блоками всех Источник ← чем заменить вечерний алкоголь что такое внебюджетные источники финансирования → Вам также понравится что такое кариотип клетки 03.12.202320.04.2022 admin 0 что такое дамасский узор 09.12.202318.04.2022 admin 0 что такое просадка грунта 11.12.202327.04.2022 admin 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.
