Копер, устройство для забивки свай.
Содержание
В строительной практике словом копер называют отдельно взятую станину снаряда, так и все забивное устройство в целом вместе с бабой и даже с обслуживающей его силовой установкой, если последняя помещается на станине. Поэтому классификация копра основана, с одной стороны, на особенностях конструкции их станины, а с другой, — на характере их ударных снарядов и обслуживающей последние двигательной силы.
Копровая установка имеет следующие характеристики:
Классификация копра
По конструкции станины различают:
Подвесные бабы поднимаются для удара цепью или канатом, за которые они зацепляются особым крючком, к которому они привязываются наглухо. Поднявшись на нужную высоту, баба в первом случае отцепляется от цепи или каната и падает свободно на сваю, во втором — увлекает за собой привязанный к ней канат, чем ослабляется сила удара.
В снарядах простого действия поднятый цилиндр или поршень падает обратно только от собственного веса, в снарядах же двойного действия, называемых свайными молотами, собственный вес падающего поршня усиливается давлением на него пара или сжатого воздуха.
Наконец в зависимости от применяемой для подъема бабы двигательной силы копры бывают:
Копры могут выполнять следующие функции:
Ручной копер
Прототипом всех современных копров является вышедший в настоящее время из употребления деревянный ручной с подвесной бабой. В ручных механических (рис. 1), являющихся первым усовершенствованием ручного снаряда, баба весом до 1 000 кг поднимается рабочими на высоту до 4 м помощью ворота или ручной лебедки. При этом один рабочий ставится на 75—100 кг поднимаемой бабы.
В копре этого типа баба зацепляется за поднимающий ее конец каната помощью особого приспособления, называемого «кошкой» (рис. 2). После подъема на требуемую высоту бабу отцепляют от кошки, дергая за привязанную к последней веревку, и она свободно падает на сваю. Кошка же под действием собственного веса (иногда усиленного дополнительным грузом) следует за бабой, сматывая канат с ворота или лебедки, для чего последние имеют холостой ход. Настигнув остановившуюся от удара о сваю бабу, кошка зацепляет ее снова для очередного подъема.
В большинстве современных копрах подвесная баба поднимается паровой или электрической лебедкой.
Стандартный деревянный — с подвесной отцепляющейся бабой весом в 1,10 т, поднимаемой фрикционно-зубчатой электролебедкой. Баба этого К. движется или непосредственно по стрелам или же по вложенным между ними особым направляющим из швеллеров, которые могут передвигаться вдоль стрел ручной лебедкой в 0,5 HР. При надобности такие «телескопические» швеллеры опускаются ниже основания. Копер передвигается как на колесах по рельсовому пути, так и на катках, вращаемых продетыми сквозь них ломами.
При обратном падении на бабу нижние концы клещей разжимаются от удара о треугольное ухо бабы и захватывают последнюю для нового подъема. Для регулирования этого подъема упоры иногда делаются металлическими, передвигающимися на тросе по стрелам.
Баба Лакура и Арциша
Из применяющихся в настоящее время баб наибольшей простотой отличаются баба Лакура (рис. 3) и часто встречавшаяся баба Арциша. Обе бабы относятся к паровым молотам одностороннего (простого) действия, в которых ударной движущейся частью является паровой цилиндр, заключающий в себе поршень со штоком, пропущенным сквозь дно цилиндра. Шток своим заостренным в центре концом упирается в сваю, все время передавая последней нагрузку от веса бабы.
Пар пускается в верхнюю, расположенную над поршнем часть цилиндра. В бабе Лакура пар подается через боковое отверстие в головке цилиндра; в ней размещено парораспределительное устройство, состоящее из поворотного крана с 3 отверстиями и с рычагом для переключения. При кране в положении 1 (рис. 4) пар направляется внутрь цилиндра, поднимая его над неподвижным поршнем, после же поворота крана в положение II пар выходит из цилиндра в атмосферу, а цилиндр падает, ударяя бабу. В бабе другой конструкции пар вводится через верх особого полого штока, являющегося продолжением основного штока поршня. Шток этот проходит сквозь головку цилиндра и в верхней своей части содержит золотниковое парораспределительное устройство.
В США большое распространение имеет автоматическая баба одностороннего действия системы Уорингтона. Цилиндр этой бабы двумя боковыми швеллерами и четырьмя массивными болтами соединен с нижней частью снаряда, служащей наголовником забиваемой сваи. Между этим наголовником и цилиндром ходит специальный тяжелый боек, соединенный с двигающимся вверх и вниз поршнем цилиндра. Этот боек и является ударной частью бабы. Баба снабжена автоматически действующим парораспределением, вследствие чего может делать 50—80 ударов в минуту. Баба Уорингтона работает как паром, так и сжатым воздухом. Все вышеописанные паровые бабы обычно обслуживаются деревянными копром, системы которых многими фирмами детально разработаны и стандартизованы.
Применение деревянных копров
Применение деревянных копров удобно благодаря возможности их быстрого изготовления на работах при имеющихся стандартных металлических частях. В обычной деревянной станине бабы Лакура пар подводится по трубопроводу с шарнирными соединениями и с гибким шлангом на конце, допускающим перемещение бабы при забивке. Трубопровод висит на тросе, прикрепленном своим другим концом к свае после перекидки через два блока, благодаря чему подвешенный трубопровод опускается вместе с забиваемой сваей. В случае необходимости забить наклонные сваи делают специальный с наклонными стрелами или же прибегают к маятниковому копру. (рис. 5).
Маятниковый копер
Стрелы этого копра образуют самостоятельную жесткую конструкцию, которая соединяется с основной станиной шарниром и может поворачиваться около последнего, образуя с вертикалью уклон до 1:4 — 1 ; 6. На тесных рабочих площадках в американской практике нередко прибегают к «вантовым» копрам, в которых вовсе не имеется подкосов, а установленные вертикально жесткие стрелы расчаливаются вантами. Один такой удачно применялся на Днепрострое. При наличии на строительстве поворотных катучих кранов (или даже дерриков) ими нередко заменяют станину, подвешивая к ним копровые стрелы с бабой, чем достигается большая подвижность сваезабивной установки.
Металлические копры
Каждая из описанных выше конструкций приспособлена для выполнения свайных работ какого-либо одного определенного характера. Имеются универсальные металлические копры, пригодные для свайных работ всякого рода. Они установлены вместе с обслуживающим их паровым котлом на поворотной, передвигающейся по рельсам платформе; у них телескопические выдвижные стрелы, которые могут наклоняться вперед и назад на определенный угол. Металлическая станина имеет небольшое передвижение по платформе, что облегчает его установку при забивке. Снаряды снабжены усовершенствованными паровыми бабами.
Изображенная на рис. 6 паровая баба универсального копра имеет неподвижный поршень, наглухо подвешенный на полом штоке к верхнему выступу особой шины, вертикально поставленной на сваю своим нижним выступом. Ударный цилиндр бабы передвигается по штоку и по шине вверх и вниз между неподвижным поршнем и нижним выступом шины. Чтобы при ударе о сваю не повредить этого выступа, в дне цилиндра вырезано соответствующее углубление. Пар подается в верхнюю (надштоковую) часть цилиндра сквозь неподвижный полый шток и поршень, в котором размещено парораспределительное золотниковое устройство. Движение золотника регулируется вертикальным стержнем, пропущенным сквозь крышку и внутренность полого штока вниз до поршня цилиндра. При нижнем положении золотника (рис. 7) пар сквозь отверстия в поршне проходит в верхнюю часть цилиндра, приподнимая последний. При поднятом золотнике пар переходит в нижнюю половину цилиндра, а оттуда в атмосферу.
В табл. 1 приведены наиболее характерные данные об универсальных корах.
Табл. 1. Основные характеристики универсального копра
Копровая установка серия ППМ 3.5 в работе + видео
Сваебойная установка КОПРА™ серия ППМ 3.5 была самой востребованной серией до выпуска копра КОПРА™ серия ППМ4-150, и на сегодняшний день успешно эксплуатируется дорожно-строительными и организациями, т.к. отлично зарекомендовала себя при монтаже всего спектра дорожного барьерного ограждения как по ГОСТ (швеллер №10,12,14,16) так и по ТУ( двутавр №10,12,14,16 или СДЕ) в различных нестандартных ситуациях, возникающих на практике.
Мы уважаем своих заказчиков и не считаем возможным говорить Вам, что погружение сваи всегда (не смотря ни на что) будет выполнено за 15-20 сек. В тоже время мы уверены (и это неоднократно подтверждено практикой) что в полотно, обустроенное строго по ГОСТ стойки СД (швеллер 12-16 или двутав 12-16) забиваются именно за такое время:
ООО «Магистраль» видит в Вас реалистов, опытных специалистов-практиков и показывает монтаж барьерного ограждения на отечественных дорогах в различных объективно существующих условиях.
Забивка стойки дорожного ограждения копровой установкой КОПРА™ серии ППМ 3.5 в нестандартной ситуации:
♦ из-за поребрика на обочине дороги возникла потребность в реализации механизма осевого перемещения несущей стойки для компенсации особенностей рельефа обочины дороги, что и было выполнено без потери устойчивости сваебойной установки КОПРА™ серии ППМ 3.5
♦ стойка погружается в дорожное полотно сквозь бетонное основание бардюрного камня
С задачей такого уровня справляются только пневматические установки КОПРА™ серий ППМ3.5 / ППМ 4-150/100 и ППМ5-150/100, в то время как сваебойными установками серии ППМ 3.0 выполнение монтажа дорожного ограждения в данных условиях абсолютно невозможно.
Как однозначно видно из фильма конструкция рамы сваебойного оборудования ППМ 3.5 точно рассчитана на нагрузки работающего пневмомолота ПМ-100.
В ходе работы копра ППМ 3.5 не происходит никаких вибраций сваебойной установки, что доказывает отсутствие объективной необходимости внесения в конструкцию рамы лишних доработок, направленных не на улучшение качества работы и повышение производительности сваебойной установки ППМ3.5, а исключительно на необоснованное увеличение стоимости копра.
Думаю, как работает сваебойка, или копёр если на инженерном, видели все. Все, все, не отпирайтесь. Даже если вы живёте в далёких от больших строек местах, то всякий русский, кто ныне знаком с компьютером, видел эту сцену:

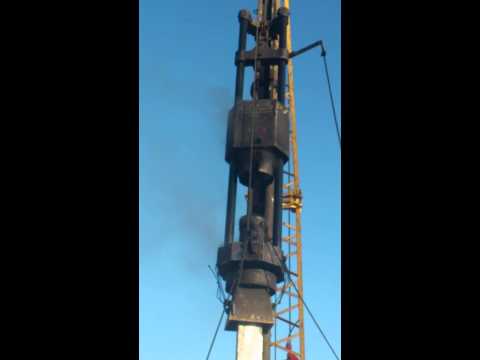

Ну а те кто видел в живую (впрочем, можете посмотреть на видео)
), наверняка задавались вопросом, как там блин так сделано, что тяжеленая и здоровенная чугунная чушка подпрыгивает аки мячик в руках умелого баскетболиста?
Вот таким людям вэлком в мой пост! Вчера мне удалось рассмотреть такую установку вблизи и я расскажу вам всё что узнал.
Гуманитариев, со всем уважением, прошу не беспокоиться, а тупым хомячкам просто идти лесом.

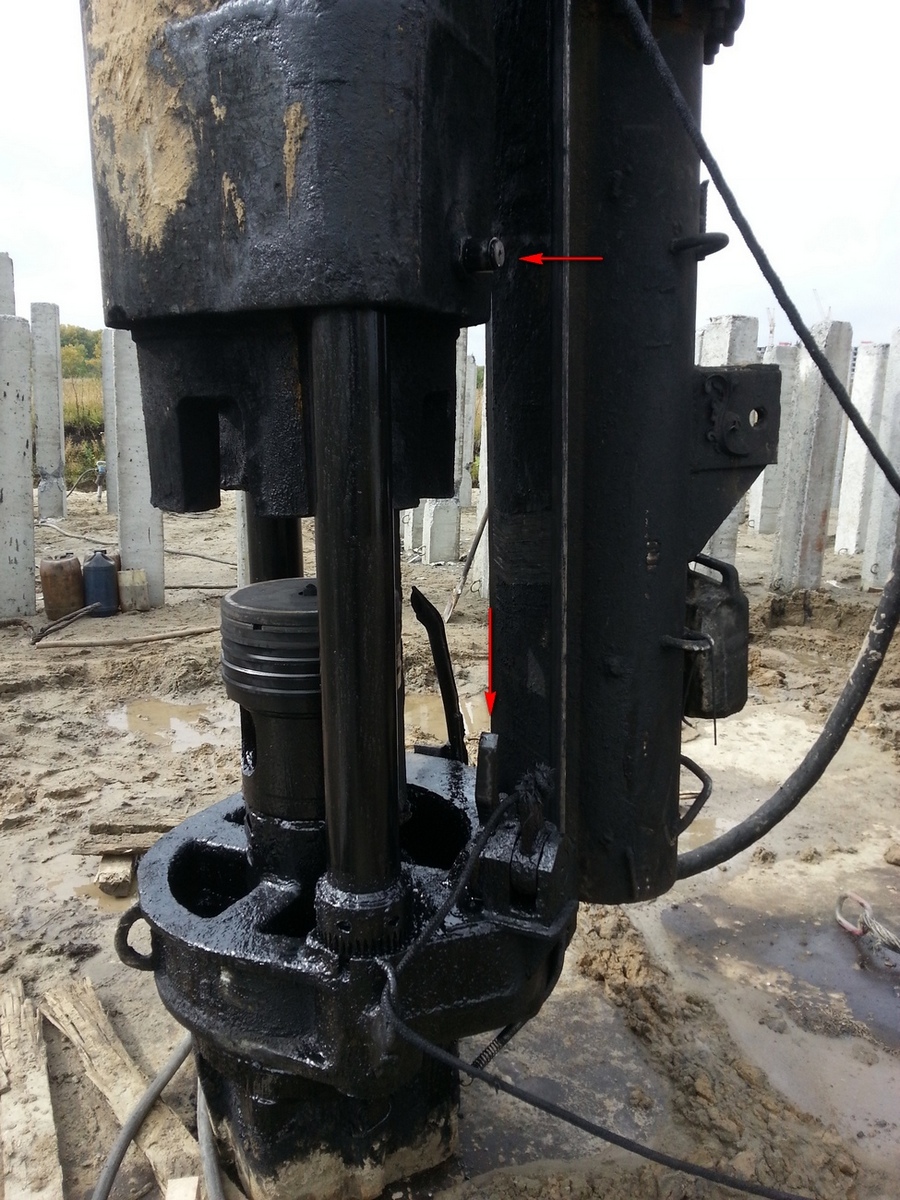

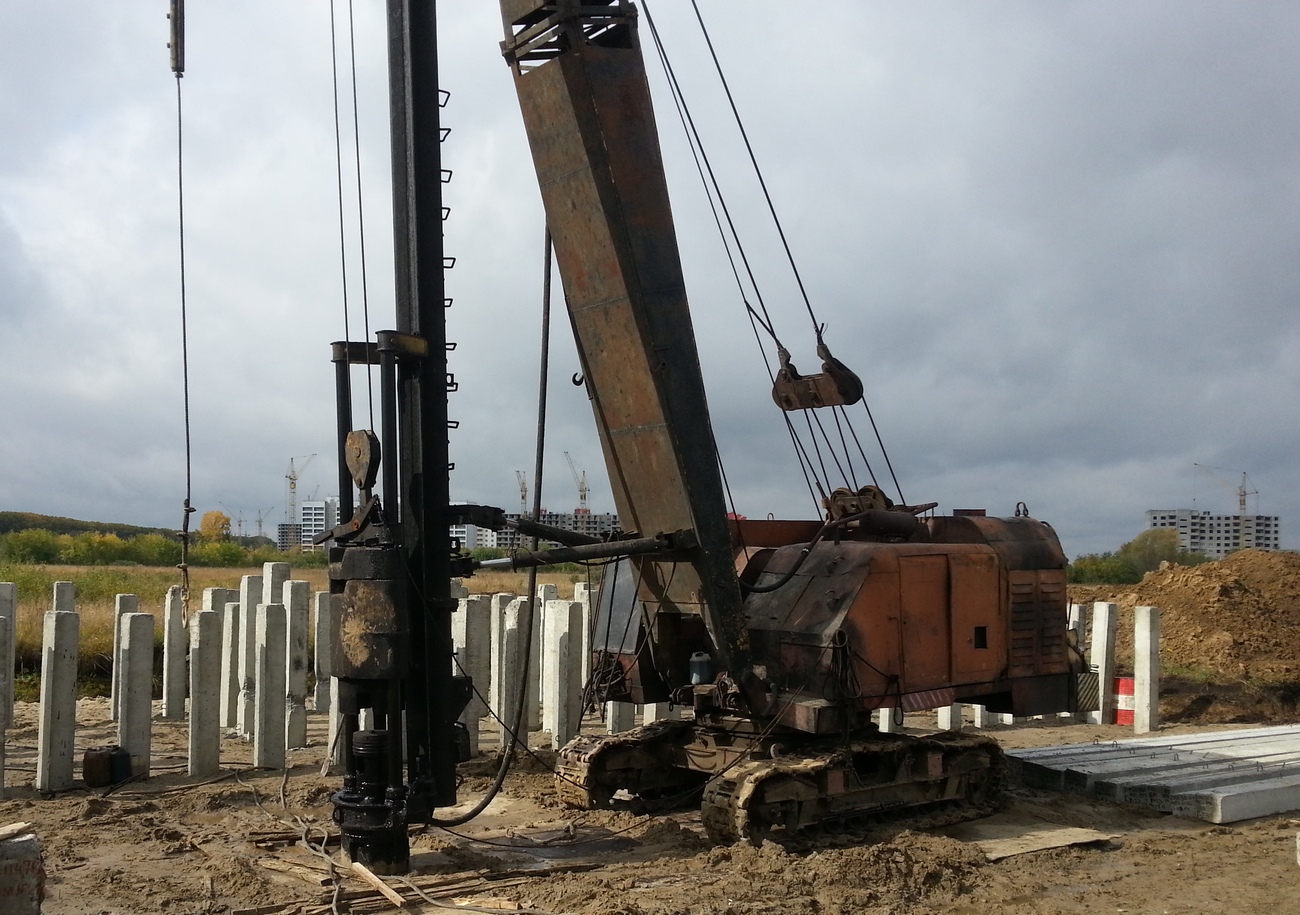

Подойдя поближе, мы увидим то, что собственно и ожидали увидеть. Двухтактный линейный дизельный двигатель. Управление двумя гибкими волоконными канатами. Буду проще, верёвками. Одна для пуска, отцепляет чушку от крючка, вторая для остановки, она проворачивает рычаг отсечки впрыскового насоса, ТНВД, если правильно. Топливный насос высокого давления.

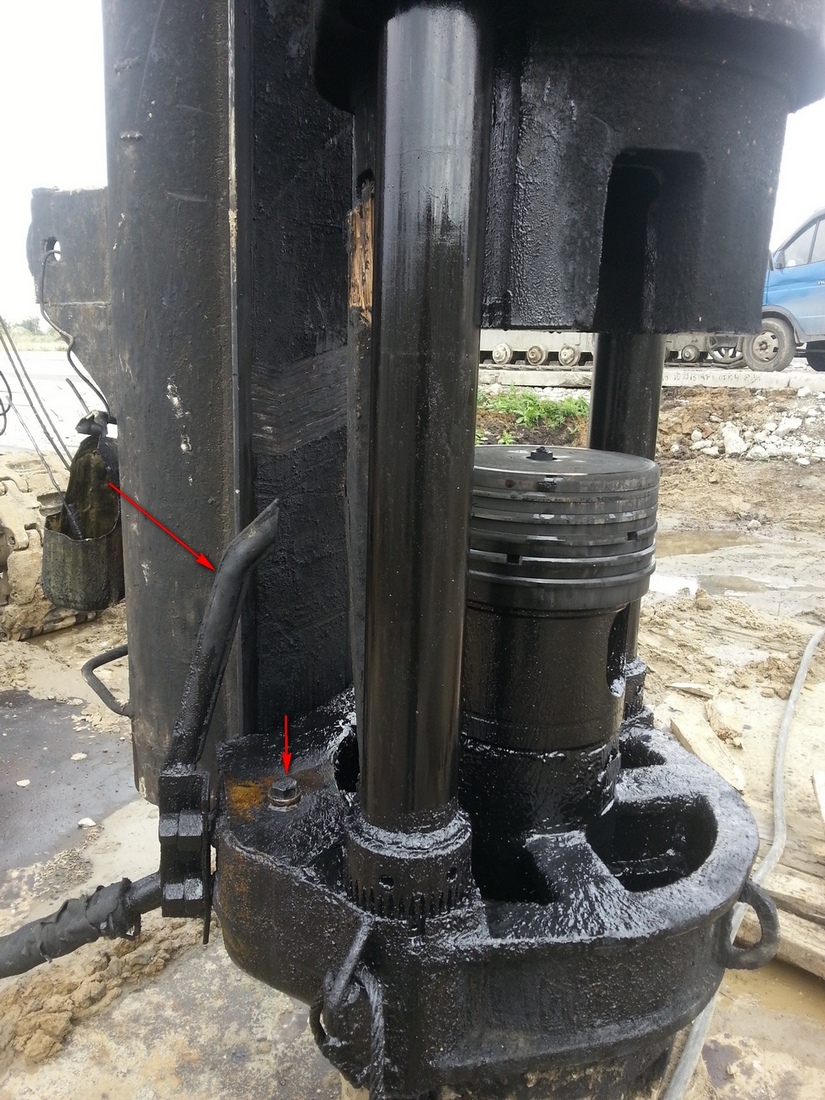

Второй рычаг насоса отвечает как раз за впрыск топлива. На него давит штырь, который торчит из чушки- цилиндра.

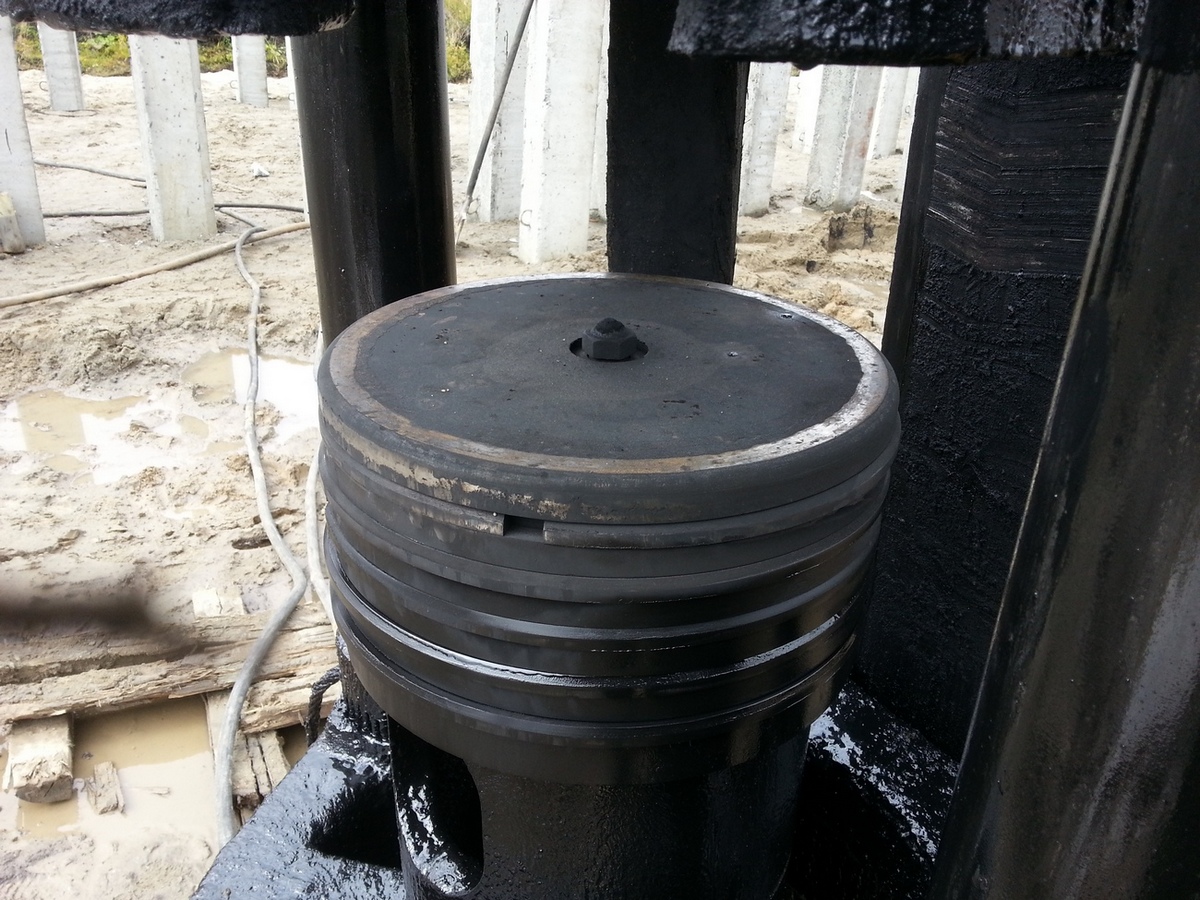

Поршень поближе. Ничего особо интересного, кольца да пипка форсунки.

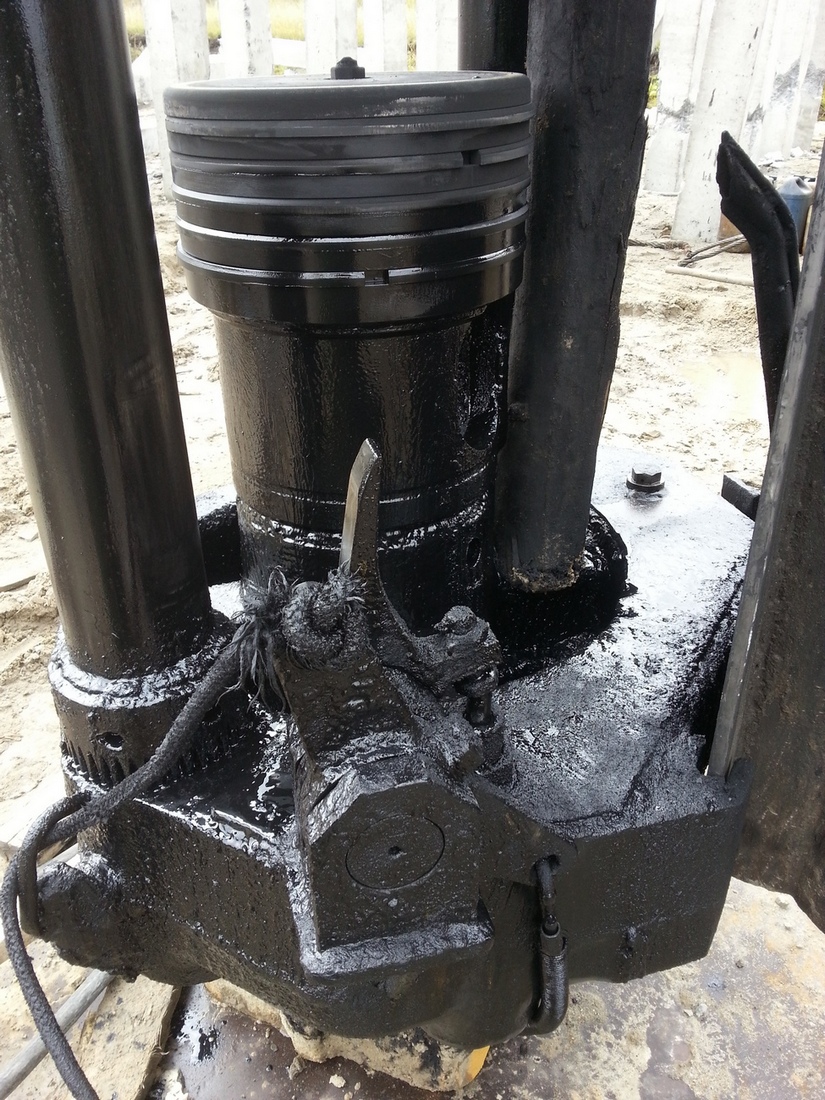

Насос поближе, тут поинтереснее чуток.
Собственно на этом всё! Хомячки могут выкладывать картинки о том что они ничего не поняли, но не подали виду.
Или задавать вопросы. Забивать сваи не моя тема, но ломать моя. А потому что знаю, на то отвечу!

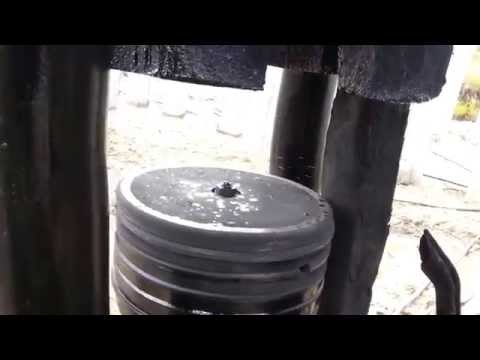

Да я его намеренно не стал вставлять, по мне так 8 минут скуки. Правда я этот процесс не раз и не два в живую видел.
И извините, забыл включить подборку картинок. Не часто посты создаю.
Да я его намеренно не стал вставлять, по мне так 8 минут скуки. Правда я этот процесс не раз и не два в живую видел.
И извините, забыл включить подборку картинок. Не часто посты создаю.
а мужик за сваей не побоялся, что она может не в ту сторону упасть, прямо на него?
В педивикии есть ещё описание дизель-молота немного другой конструкции. У ТС сваебойка с неподвижным поршнем, а тут поршень движется.
Каталитический дожиг, электронное управление, коммун рэйл, впрыск мочивины и всякая прочая современная требуха… Тут ничего подобного нет.
Зато есть рециркуляции выхлопных газов. Шутка. Просто при работе цилиндр плохо вентилируется самостоятельно, это затрудняет работу. Вот и вентилируют цилиндр выхлопными газами от драглайна. Всё равно на холостых он работает скорей как насос, прогоняя через себя воздух.
Раньше ставили рядом компрессор, и вентилировали сжатым воздухом, но теперь это слишком дорогое удовольствие, на котором можно сэкономить.
Вторая стрелка показывает на горловину топливного бака.
У каждого уважающего себя ДВС есть система смазки. Есть такая и здесь. Вот она… С ручным приводом!
