Как правильно настроить ГБО 4 поколения
В Татарстане и, в частности, в Казани есть много специалистов по настройке ГБО 4 поколения. Каждый, кто хоть немного имеет отношение к установке ГБО, мнит себя классным настройщиком. Однако далеко не все автомобили получаются. Поэтому во многих случаях начинается огульное обвинение состояния автомобиля, мол свечи надо поменять, провода плохие и т.д. Конечно, иногда эти нюансы имеют место быть и полностью исключать их нельзя. На самом деле просто нужно иметь нормальное диагностическое оборудование, которым на этапе приемки автомобиля в работу умело пользоваться и выявить/устранить причину, которая может повлиять на работу газового оборудования!
И это обусловлено многими факторами.
Например, автомобиль имеет последовательный впрыск с системой лямда контроля (большинство современных автомобилей особенно выпуска после 2002 года стандарт экологии ЕВРО 1, 2, 3), значит, на них можно применить практически любой блок управления ГБО (исключая совсем уже примитивные), электроника более или менее будет работать! Это не самый важный компонент ГБО! Все они работают по одному принципу и отличаются друг от друга герметичностью корпуса, интерфейсом, дополнительными настройками, и другими нюансами, но большинство автомобилей «вытягивают»! Самый важный с нашей точки зрения аспект-надежность! А этот параметр выдерживают далеко не все производители. Многие экономят на радиодеталях! Здесь, главный лозунг-доверяйте профессионалам!
Более новые автомобили, с тем же последовательным впрыском, но имеющие стандарт экологии ЕВРО 4, а тем более стандарт экологии ЕВРО 5, то блок управления ГБО должен поддерживать обмен информации с бензиновым блоком управления по OBD и работать не по жесткой усредненной программе, которую «нарисовал» установщик ГБО, а сам подстраиваться под изменения дорожных условий или топливо, и не выходить из параметров!
Причем, примитивные блоки управления, которые так любят многие установщики (STAG ZENIT COMPATTO) которые входят в обычную комплектацию, абсолютно не способны заставить автомобиль работать правильно! То есть с сохранением всех заводских параметров, и самое главное сохранить ресурс двигателя!
Например, мы часто просто отказываем клиентам в установке ГБО, если на новые автомобили, особенно Mitsubishi, повышенный расход, если они просят подешевле комплект! Потом они и себя и нас замучают проблемами (лампочка ЧЕК), повышенный расход. А все происходит потому, что усредненная карта, которую «нарисовал» установщик, совершенно не учитывает изменений качества газа, температуры воздуха и других изменяемых параметров! Поэтому мы очень уважаем системы подстраивающиеся по OBD! Ведь не зря одно из самых популярных ГБО премиум класса BRC Plug&Drive. ( Есть и другие достойные производители такие как :Princ, Landi Renzo, но об этом в след.статье)
Итак, Plug&Drive; так и переводится «поставил и поехал!»
По опыту, если установка и засверливание коллектора было произведено в соответствии с технологическими картами, дополнительные настройки не требуются!
Проще говоря-почти исключается человеческий фактор настройщика и все настройки производит электроника! Причем она делает это в режиме реального времени, то есть постоянно! А она это делает намного точнее! А значит, почти исключены ошибки (лампочка ЧЕК), повышенный расход, а главное Вы избавляетесь от необходимости посещать СТО и терять свое время!
То есть, говоря простым языком, главное различие ГБО в блоке управления! Если польские системы могут обеспечить повторение бензиновой карты на 70%, то Sequent 24 MY11 75 — 80%, а Sequent Plug&Drive на 95%.
Подытожим, если автомобиль имеет стандарт по экологии ЕВРО 3 можно ставить любой блок управления, если более новый автомобиль и стандарт экологии ЕВРО 4, то желательно блоки с OBD коррекцией, а если новый автомобиль стандарт экологии ЕВРО 5 или 6- то обязательно блоки с OBD коррекцией.
Какой автомобиль настраивать и какие параметры вводить при настройке.
Что это значит? При вводе данных при первичной калибровке ГБО необходимо абсолютно точно указать несколько параметров, и если с объемом двигателя и все более ясно, то точно указать какой тип впрыска используется в этом автомобиле, могут не все. Например всеми любимый «Ланос» (польский) имеет попарный впрыск, некоторые «Мазды» в процессе работы переходят из последовательного в попарный( петля Мазда) и т.д.
Эти тонкости просто необходимо знать!
Обязательно подключить диагностический сканер бензинового блока!
Ведь самая главная задача «газовых мозгов» это обмануть бензиновый контроллер («бензиновые мозги»), чтобы они не поняли, что двигатель работает на газе!
Поэтому настройку ГБО необходимо производить таким образом, что бы все параметры работы всех систем управления двигателем на газе соответствовали параметрам работы на бензине! Основной параметр это долгосрочные и краткосрочные коррекции времени впрыска!
В зимнее время очень полезная функция-прогрев газовых форсунок.
И самое главное! Даже имея необходимое оборудование, идеально можно отстроить не все автомобили. Никогда не бывает проблем с новыми автомобилями! Если же автомобиль прошел за 100 000 км, то тут масса подводных камней в виде «уставших катализаторов и лямда зондов», пробоев свечей и высоковольтных проводов, катушек зажигания и т.д. И если на бензине авто как то с «грехом пополам» еще вкладывается в нормы, то на газе бывают проблемы! Тут нужно просто прислушаться к рекомендациям диагностов и все-таки заменить те детали, которые они просят! Поверьте — они не для себя стараются!
Настройка ГБО4
После установки ГБО сразу возникли мысли а вдруг оно не правильно настроено, вдруг можно сделать что б ехала лучше и т.д. Короче был Куплен кабель для самостоятельной настройки ГБО. Кабель возможно сделать своими руками используя плату PL2303
Я особо заморачиваться не стал и на OLX приобрел уже готовый кабель.
После того как почитал тем о настройке ГБО4 на разных форумах решил научиться настраивать все своими силами.
Оборудование у меня:
Редуктор: KME Silver
Форсунки HANA
Контроллер: STAG-300-ISA2
Предварительно скачав с офф сайта последнюю версию программы ACGasSynchro подключился к контроллеру и увидел что все таки у меня не так-то и хорошо все настроено…то есть топливная карта газа в форме буквы «S» И в некоторых местах сильно разбегалась с бензиновой. Короче решил я это все дело подправить, подключился уже с гаража к интернету для того что б открыть инструкцию по настройке и вдруг в данной программе выскочило сообщение о том что на мой контроллер уже существует новая прошивка и предлагаем вам обновить свое ПО. Сохранив свои настройки, обновил ПО и восстановил настройки уже на новое ПО. После уже начал разбираться с настройкой. Как это сделать опишу в этой же теме…После проделанных манипуляций описанных ниже автомобиль заметно стал резвее ехать на ГАЗу.
Для начала уточним зачем нам лезть в настройку ГБО, ведь машина едет и ЧЕК в настоящее время не выскакивает?
На самом деле неверные настройки ГБО влияют и очень сильно на работу системы бензинового впрыска. Кто пользуется системами ГБО-4, наверняка имели в своей практике такие случаи, когда заводишь машину на холодную или горячую, а она как то нервно работает. Или заводится не сразу. Или просто такое ощущение, как будто ее за хвост держат. Многие по разному это объясняют: кто на бензин грешит, кто на свечи. Некоторые винят плохой газ. Однако в большинстве случаев (процентах так в 90) виной не верно работающей системе впрыска бензина становится не верная настройка ГБО.
И выглядит в упрощенном варианте это так:
1. Авто в ручном режиме или в автоматическом после прогрева переходит на режим работы на ГАЗу;
2. При этом при некорректно настроенных параметрах (а они могут измениться по ряду причин: фильтр засорился, редуктор засрался, газ плохой, или температура окружающего воздуха изменилась) у нас в цилиндры попадает смесь не того качества. А именно она либо переобогощена газом и обеднена кислором или наоборот обеднена по газу и переобогощена по кислороду.
3. ЭБУ автомобиля — получая показатели с ДМРВ и с датчика кислорода на коллекторе определяет что смесь либо бедная, либо богатая.
4. В зависимости от того какая смесь, ЭБУ начинает смесь корректировать (либо обогащает ее либо обедняет). Обогащение, обеднение смеси происходит за счет изменения количества топлива впрыскиваемого в цилиндры форсунками. Или больше импульс или меньше. При постоянном протоке воздуха, изменяя количества топлива смесь богатится или обедняется. И все бы хорошо, да вот только ЭБУ не знает, что авто едет на ГАЗу и его обеднение и обогощение БЕНЗИНОВОЙ СМЕСИ не повлияют н арезультат.
5. После попыток обеднить/обогатить смесь ЭБУ повторяет попытки до тех пор, пока настройка параметров смеси бензин/воздух не доходят конечного положения.
6. После этого мы глушим машину и идем спать. А утром пытаемся завести авто на бензине с запредельными показателями кислорода или бензина в смеси. Двигатель офигевает от качества смеси и его начинает колбасить. Решение — ездить на бензине, пока ЭБУ не выровняет показатели смеси. Или произвести настройку ГБО. Мы выбираем настройку
Первый этап настройки:
1. Устанавливаем программу на ноутбук;
2. Коммутируем диагностический кабель с ГАЗомозгом и ноутбуком;
3. Включаем зажигание;
4. Запускаем программу (10-я версия программы работает только с 10-й прошивкой блока ГБО, поэтому вам сразу предложат обновить прошивку ЭБУ);
Прошивку надо обновлять в любом случае, так как там будет больше настроек и больший перечень использованного оборудования;
5. После обновления прошивки видим следующую картину:
После проверки настроек газового контролера идем во вкладку КАРТА
Теперь теория: Как работает ГБО. Во время работы ГБО, газовый ЭБУ эмулирует работу бензиновых форсунок, и отправляет сигнал на бортовой комп авто, с показателями (как бы от бензиновых форсунок). На само же деле, в это время бензиновые форсунки отключены и вместо них работают газовые. Если просто поставить ГБО и не адаптировать, то газовые форсунки будут работать один в один с бензиновыми, а так как топливо у нас разное подается — выскакивает ЧЕК по составу смеси. Смесь будет либо бедная, либо богатая. Поэтому основная задача, найти настройки работы форсунки, при которых состав смеси по сгоранию и продуктам распада будет приближен к бензиновым показателям.
После окончания настройки и тестовой езде должны появиться две кривые синяя и зеленая. Чем ближе они друг к другу — тем идеальней настройка ГБО на авто.
Во время калибровки, ГАЗ отключается и машина какое то время работает на холостых на бензине. Газовое ЭБУ замеряет параметры бензиновых форсунок и запоминает их. Вторая стадия калибровки — ЭБУ передает параметры бензиновых форсунок на одну газовую форсунку. Т.е. машина начинает работать тремя цилиндрами на бензине и одним на ГАЗу. Потом включается газ еще в одну форсунку и потом уже во все. Во время этой стадии двигатель колбасит, так как смесь не оптимальная она или бедная или богатая. Третья стадия калибровки заключается в постепенном увеличении-уменьшении времени работы газовых форсунок, так, чтобы на выходе по составу выхлопа был нормальный показатель. Во время этой стадии получаем тот самый коэффициент пересчета. Т.е. то число, на которое нужно умножить время впрыска бензина, чтобы получилось время впрыска ГАЗа.
Ну это вкратце. Когда калибровка заканчивается, авто переключается на бензин и нам предлагают проехать тестовый заезд, для сравнения динамики и правильности настроек.
Если при калибровке вы не стирали бензиновую карту (т.е. показатели впрыска при разных оборотах остались в системе) то можете просто переключаться на ГАЗ и довольствоваться ездой на экономичном и экологически выгодном топливе. Если же карты стерли, то нужно будет какое то время покататься на бензине при разных оборотах и нагрузке, и после этого только система позволит вам переключаться на ГАЗ.
После тестового заезда, не забываем сохранить лог настройки. Это нам позволит в оффлайне загрузить лог в программу и не имея под рукой машину, в замедленном действии промотать весь процесс работы ГБО и найти ошибки, которые мы просмотрели.
Теперь кратко о корректировке графика:
Если графики расходятся, то их надо совместить. Делаем это так:
1. Ставим точку на оранжевой кривой, там где графики начинают расходиться (точка 1)…
2. Ставим точку вторую, там где графики сходятся (точка 2)… т.е. это мы фиксируем точки которые не нужно перемещать… Они должны остаться не подвижными…
3. Выбираем место максимального отклонения кривой газа от кривой бензина… Пусть это будет в нашем случае точка 3… Выбираем ее и начинаем ее опускать ровно на столько, на сколько они расходятся…
4. Пробуем накатать карты и смотрим приблизились они или нет. При необходимости повторяем процедуру.
Визуальное совпадение кривых газа и бензина, это не значит, что смесь настроена верно. Как правило установщики смотрят только на это и в результате смесь газа по факту бедная.
Для того чтобы настроить систему верно, нужно пройти два этапа. Второй важней чем первый, и заключается в подборе правильного состава смеси:
После первого этапа, стоит поездить немного и посмотреть действительно ли карты совпадают и не начали ли расползаться с пробегом. Если расползаться, можно еще подправить и приступить ко второму этапу настройки, а именно используя результаты автомобильного ЭБУ подправить впрыск.
Второй этап настройки:
1. Заводим машину и прогреваем ее до рабочей температуры газа и редуктора.
2. Переключаем авто на бензин и даем возможность поработать на бензине 5 минут, при этом смотрим в программе показатели впрыска бензина. К примеру 2,8 мсек. Затем пкреключаем авто на газ и опять смотрим на ВРЕМЯ БЕНЗИНОВОГО ВПРЫСКА. Оно изменилось и стало 3,2 к примеру. Что это обозначает? То что смесь газа бедная и ЭБУ авто пытается ее обогатить. Но так как обогащение производится на бензиновых форсунках, газ на эти показатели не влияет. Комп машины продолжает богатить бензиновую смесь, а газ как был бедным, так и есть. В результате когда ты утром будешь заводиться на бензине, машину будет переливать, так как бензиновая смесь будет обогощена.
Лечится это поднятием или опусканием всей оранжевой кривой. Т.е если смесь бедная и бензиновый впрыск увеличился на газу, кривую поднимаем на 1-2 щелчка стрелками. Если смесь богатится и бензиновый впрыск уменьшался, то кривую оранжевую стоит опустить. Измерения повторять несколько раз, пока впрыск бензина при смене топлива останется не изменным
Самостоятельная настройка ГБО Stag Q-Box
Здравствуйте! Как и обещал хочу рассказать о настройке своего ГБО. Процедура несложная и не долгая.
Перед тем как приступить к настройке я внимательно изучил инструкцию которая была в комплекте с газовым ЭБУ и конечно же руководствовался записью в пользователя Dominickanec в его БЖ Самостоятельная настройка ГБО-4 (Digitronic 3D Power)
Для начала настройки мне нужен был кабель для связи газового ЭБУ с компьютером, его я заказал на OLX за 95 грн. Кабель такой же как и для ГБО Zenit только там + и — поменяны местами. Кабель для Зенита у меня был, так как у отца на Ниве Шевроле стоит именно такое ГБО, я не стал его переделывать хотя там делов то на 30 минут, а просто заказал еще один кабель, но уже для Стага.
Программу для настройки я скачал с официального сайта Ссылка на программу
Желательно скачать самую последнюю версию программы. При первом подключении программа может выдать сообщение о том что вам нужно обновить прошивку контролера (я обновил до версии 2.41) Обновляемся что бы потом не было глюков.
Когда обновились приступаем к настройке.
1) Заходим в параметры на вкладке параметры автомобиля выбираем:
— количество цилиндров — 4
— тип двигателя — стандарт
— источник сигналов оборотов — катушка зажигания
— количество цилиндров на катушку — 1 (это в моем случае у меня катушки индивидуальные)
— лямбда-зонд — по напряжению
— тип впрыска — стандарт
— бензиновый впрыск — стандарт
2) Заходим во вкладку параметры газового контролера:
— вид топлива — LPG
— порог переключения — 600 обротов
— время переключения — 7с (у меня так)
— задержка заполнения редуктора — 0,7 мс
— температура переключения на газ — 35 гр. (на зимний период нужно поднять до 40-45 гр.)
— переключение цилиндра — 200 мс
— теплый старт — я себе активировал (когда машина горячая, но не ниже 20 гр то заводится сразу на газу)
— звук переключения на газ — можете ставить или нет дело ваше
Рабочее давление, минимальное и температуру газа программа сама пропишет после автокалибровки.
Минимально давление после автокалибровки у меня было 0,65 бар, но я его опустил до 0,4 бар.
Рабочее давление у меня 1.1 бар
Показания МАР на холостом ходу должны быть в пределах 0.28-0.33, если больше то скорее всего где то подсос воздуха.
Парамерты переключения на бензин:
— минимальный обороты на газе — 400
— максимальные обороты на газе — 4500 (так рекомендуют что бы не было прогара клапанов, но можете и больше выставить)
— интелектуальное обслуживание давление — активно
минимальная температура — 0 гр.
— максимальная нагрузка — 90% (так на писано в инструкции)
Потом выбираем тип форсунок, датчик температуры редуктора и газа выбрать надо что в комплекте (в мое случае это CT-04-2K и CT-02-2K).
Можно изменить конфигурацию датчика уровня топлива, но я просто сделал автоматическую калибровку датчика в параметрах ничего не менял. Об этом напишу ниже.
В расширенных настройка я только выставил число аварийных запусков и активировал данную функцию, больше ничего не трогал хотя там много полезных функций о них вы можете прочитать в ИНСТРУКЦИИ описывать их я не буду.
После того как выставили все нужные нам параметры переходим на вкладку Автокалибровка. Заводим двигатель на бензине прогреваем его до рабочей температуры. С завода на редукторе выставлено давление 1 бар., для моего мотора такого давления мало при резком тапке в пол была сильная просадка давления и провал оборотов, по этому методом тыка подобрал себе оптимальное давление 1,1 бар. После прогрева нажимаем кнопку «СТАРТ» и тем самым запускаем процесс автокалибровки. Когда автокалибровка завершена заходим во вкладку карта и смотрим на коэффициент пересчета времени впрыска газа (это оранжевая линия) он должен быть в пределах 1.1 — 1.6. На редукторе выставляем при помощи шестигранника выставляет рабочее в пределах 1-1,3 бар. (машина в это время должна работать на газу) и еще раз повторяем автокалибровку.
Смотрим на множитель (оранжевая линия) во вкладке карта если он в пределах 1.1-1.6, если выше то тогда поднимаем давление, если ниже то понижаем давление. Таким методом определяем оптимальное давление для вашего мотора.
ВАЖНО! После каждой смены давления нужно заново проводить автокалибровку.
После того как коэффициент окажется в нужных пределах, берем ноутбук в машину и вместе с ним выезжаем на трасу накатывать карты.
Сначала переключаемся на бензин едем на трассу и на 4-5 передаче начинаем накатывать карту впрыска бензина желательно во всем диапазоне нагрузок надо проехать 4-6 км. Когда карта будет составлена во вкладке «карты» вы увидите синюю линию (это будет усредненное время впрыска бензина). После этого переключаемся на газ и потому же маршруту начинаем накатывать газовую карту (зеленая линия). В идеале линии должны накладываться друг на друга, в тех местах где они начинают расходится нужно подправить коэффициент. Если кривая газа выше бензиновой то тогда множитель нужно опускать на один или несколько щелчков. На кривой множителя (оранжевая кривая) можно левой клавишей мышки добавлять точки и при помощи стрелочек на клавиатуре двигаем их вверх, вниз или в стороны. Этим мы корректируем кривую множителя что бы добиться совпадения кривой газа с бензиновой.
Когда карты наложились друг на друга нажимаем на кнопку отклонение, там красная кривая будет в % показывать отклонение газовой карты от бензиновой если оно в пределах 10% то это очень хорошо. я добился отклонения в пределах 5% но можно было бы еще подстроить множитель. Такого отклонения в пределах 5% я добился при езде по трассе, но когда ездишь городу вырастает до 10%.
В общем картина складывается очень даже не плохая. Отклонение в пределах нормы, карты накладываются друг на друга.
После того как накатали карты надо переключится на бензин и посмотреть какое время впрыска потом переключится на газ и время впрыска бензина не должно меняться. Например время впрыска бензина 2,5 мс при переходе на газ время впрыска бензина стало 2,9 мс это значит, что смесь бедная и бензо мозг пытается ее обогатить и тогда нужно точку (можно добавить свою) на оранжевой кривой поднять вверх на несколько щелчков тем самым добываясь времени впрыска бензина 2,5 мс. Если после перехода на газ время впрыска бензина уменьшается — смесь обогащена, то тогда множитель нужно опускать.
Температурная коррекция по температуре газа
Процедура калибровки датчика уровня газа для STAG-4 Q-ВОХ
• включить зажигание;
• нажать и удерживать кнопку переключателя;
• выключить зажигание в течение 3 секунд после нажатия кнопки;
• отпустить кнопку после включения переключателя в режим программирования (начало программирования сигнализируется повторяющимся плавным ростом уровня указателя от минимального до максимального значения);
• заправить полный баллон газа LPG/CNG;
• включить зажигание.
Индикация состояния калибровки после окончания процедуры:
• плавный рост, а затем падение указателя на светодиодном индикаторе, от резерва до максимума и обратно (дважды) — калибровка успешно завершена;
• изменение указателя уровня на светодиодном указателе с резерва на максимум (пятикратное) — не удалось успешно завершить калибровку.
ВНИМАНИЕ! Калибровку следует провести во время заправки газа в пустой баллон. По окончании заправки следует включить замок зажигания, что является равносильным окончанию процедуры калибровки.
Более подробнее о настройке ГБО Stag Q-Box вы можете прочитать в инструкции ссылку на нее я выложил выше.
P.S. Расход газа у меня где то 8,5-9 л/100 км и это в смешанном режиме. Полного бака, а это 31-32 л мне хватает на 330-350 км (засекал когда еще проводил настройку оборудования и накатывал карты). Позже отпишусь по поводу расхода
После того как проехал 700 км карты не много разошлись, но кривая отклонения в пределах нормы
Автоматическая калибровка показателя уровня газа STAG
Автоматическая калибровка показателя уровня газа
STAG-200, STAG-4 Plus, STAG-4 Eco, STAG-300 ISA2, STAG-300 Premium
Автоматическую калибровку показателя уровня газа следует проводить во время заправки газа в пустой баллон. Тип показателя должен быть установлен раньше, а при необходимости процедура может изменить его тип, напр., с нарастающего на падающий.
Процедура калибровки выглядит так:

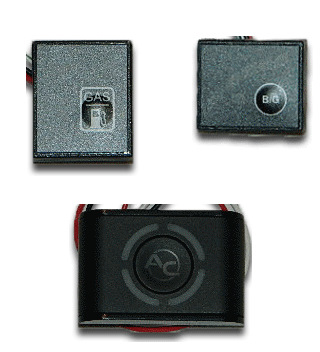

•Нажать и придержать кнопку станции
•Выключить зажигание
•Освободить кнопку станции
В этот момент контроллер начнет процедуру калибровки. Этот процесс сигнализируется серией тройных коротких световых сигналов («мигания») светодиода состояния топлива. По окончании заправки включите замок зажигания, завершая тем самым процедуру калибровки. Успех калибровки сигнализирует плавное нарастание, а затем опадание показания на полоске LED, от резерва до максимума и обратно (два раза). Если калибровка не удалась, показание уровня на полоске LED изменится пять раз с резерва на максимум.
ВНИМАНИЕ- станция LED 300/400 не сигнализирует процесса калибровки.
Автоматическая калибровка показателя уровня газа
STAG-4 QBOX BASIC, STAG-4 QBOX PLUS, STAG-4 QNEXT PLUS, STAG-300 QMAXPLUS
Автоматическую калибровку указателя уровня газа следует провести во время заправки газа в пустой бак. Тип указателя должен уже быть установлен, но если возникнет необходимость, процедура может изменить его вид, напр., с возрастающего на уменьшающийся.
Процедура калибровки выглядит следующим образом:
•Нажать и удерживать кнопку коммутатора
•Выключить замок зажигания (в течение трех секунд с момента нажатия кнопки)
•Отпустить кнопку, как только переключатель сообщит о процессе калибровки указателя
Процесс калибровки сигнализируется плавным и повторяющимся нарастанием указания уровня газа на коммутаторе. По окончании заправки, включить зажигание, завершая тем самым процедуру калибровки. Успешная калибровка сигнализируется плавным нарастанием и спадом показаний на линейке LED — от резерва до максимума и назад (дважды). Если калибровку провести не удастся, указание уровня на линейке LED пятикратно изменится с резерва на максимум.
