маршрутная карта ( МК);
карта технологического процесса (КТ П );
карта типового (группового) технологического процесса (К ТТ П);
операционная карта ( ОК);
карта типовой (групповой) операции (КТО);
ведомость операций (ВОП);
технологическая инструкция (ТИ);
ведомость оснастки (ВО);
комплектовочная карта (К К).
Конкретное изложение требований безопасности в документах зависит от вида опасных и вредных производственных факторов и характера их воздействия на работающих, возможности возникновения пожара и взрыва при выполнении технологического процесса (операции ), от применяемых материалов, средств технологического оснащения и действий, выполняемых исполнителями.
Технологические документы подлежат у тверждению после проверки наличия отражения в них требований безопасности в соответствии с ГОСТ 3.1116-79.
При разработке ТИ требования безопасности излагают в ТИ, а в соответствующих документах вместо изложения этих требований делается ссылка на обозначение ТИ.
Допускается текстовое изложение требований безопасности в указанных документах. Необходимость текстового изложения требований безопасности определяет разработчик документов.
В технологической документации не указывают средства коллективной защиты, не предназначенные для использования непосредственно на рабочих местах при выполнении данного технологического процесса (операции), например общецеховые системы теплозащиты, вентиляции.
При необходимости дается ссылка на типовую схему строповки или приводится схема строповки в КЭ или на поле для эскиза соответствующих документов, в которых описан данный технологический процесс (операция ). Допускается схему строповки приводить в ТИ.
В разделе «Требования безопасности» следует приводить конкретные требования по обеспечению безопасности при выполнении технологического процесса, на который разрабатывается технологическая документация по данному ТЗ, или ссылки на соответствующие стандарты ССБТ, санитарные нормы и правила и другие нормативные и нормативно-технические документы, содержащие такие требования.
базирование и крепление заготовок (деталей, сборочных единиц);
средства защиты, которые необходимо предусмотреть во вновь проектируемой оснастке.
Допускается не приводить данные по безопасности, если к карте заказов прилагаются оригиналы или копии документов, в которых эти сведения изложены, а также в случаях, когда в проектируемой технологической оснастке специальных мер безопасности предусматривать не требуется.
Ссылку на обозначение ИОТ приводят после обозначения применяемых технологических документов в графе «Обозначение документа», а при ее отсутствии в графе «Наименование и содержание операции» на строке, следующей за наименованием операции.
Общую ссылку следует приводить в графе «Особые указания» или на отдельной строке документа, перед первой описываемой на данном листе операцией. Данную ссылку допускается приводить в графе 23 блока Б5 основной надписи по ГОСТ 3.1103-82.
Конкретный порядок приведения общей ссылки на обозначение ИОТ устанавливается на отраслевом уровне или предприятием (организацией).
эскиза детали (сборочной единицы) с указанием условных обозначений опор, зажимов и установочных устройств по ГОСТ 3.1107-81;
схемы строповки грузов;
схемы раскроя листового материала (полосы);
схемы укладки грузов на транспортные средства и при штабелировании;
схемы расстановки рабочих при групповой (бригадной) работе по перемещению грузов и т.д.
Текстовые пояснения к графическим иллюстрациям и таблицам приводятся, при необходимости, в КЭ после этих графических иллюстраций и таблиц.
Требования безопасности в ТИ могут быть изложены в отдельном разделе.
Вместо кодов (обозначений), наименований средств индивидуальной защиты допускается в ТИ указывать обозначения (номера) комплектов средств индивидуальной защиты, в соответствии с порядком, установленным в отрасли или на предприятии (в организации).
Коды (обозначения) средств защиты указывают после перечисления кодов (обозначений) технологической оснастки, применяемой при выполнении данной операции. Допускается в ВО не указывать средства индивидуальной защиты.
Данные требования указывают на первых строках документа по всей длине строки, перед записью данных о комплектующих деталях, сборочных единицах и материалах.
ПРИЛОЖЕНИЕ
ПРИМЕРЫ ОТРАЖЕНИЯ ТРЕБОВАНИЙ БЕЗОПАСНОСТИ
Пример оформления МК, в которой имеется общая ссылка на ИОТ для двух однотипных операций в графе «Особые указания».
Пример оформления МК, в которой приведена текстовая запись требований безопасности и в одной операции приведена ссылка на две ИОТ.
Что такое иот в технологическом процессе
ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ
ОБЩИЕ ПРАВИЛА ОТРАЖЕНИЯ И ОФОРМЛЕНИЯ ТРЕБОВАНИЙ БЕЗОПАСНОСТИ ТРУДА В ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ
Unified system of technological documentation. General rules for presentation of labour safety requirements in technological documentation
МКС 01.110
13.100
ОКСТУ 0003
Дата введения 1985-01-01
Постановлением Государственного комитета СССР по стандартам от 20 декабря 1983 г. N 6351 дата введения установлена с 01.01.85
ПЕРЕИЗДАНИЕ. Февраль 2012 г.
Настоящий стандарт устанавливает общие правила отражения и оформления требований безопасности труда в технологической документации в соответствии с ГОСТ 12.3.002-75.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.2. Требования безопасности должны быть учтены при составлении технического задания (ТЗ) на разработку комплекта (комплектов) технологической документации на изготовление или ремонт изделий (составных частей изделий), если разработка ТЗ предусмотрена порядком, установленным в отрасли или в организации (на предприятии), и разработке карт заказов на проектирование и изготовление технологической оснастки.
1.3. Требования безопасности отражаются в следующих основных документах по ГОСТ 3.1102-81*:
* С 1 января 2012 г. действует ГОСТ 3.1102-2011 (здесь и далее).
маршрутная карта (МК);
карта технологического процесса (КТП);
карта типового (группового) технологического процесса (КТТП);
операционная карта (ОК);
карта типовой (групповой) операции (КТО);
ведомость операций (ВОП);
технологическая инструкция (ТИ);
ведомость оснастки (ВО);
комплектовочная карта (КК).
1.4. Полноту отражения требований безопасности в документах устанавливает их разработчик с учетом особенностей выполнения технологического процесса (операции), норм и требований стандартов ССБТ, санитарных норм и правил, других нормативных и нормативно-технических документов, в которых изложены требования безопасности труда, утвержденных в установленном порядке.
Конкретное изложение требований безопасности в документах зависит от вида опасных и вредных производственных факторов и характера их воздействия на работающих, возможности возникновения пожара и взрыва при выполнении технологического процесса (операции), от применяемых материалов, средств технологического оснащения и действий, выполняемых исполнителями.
1.5. Порядок разработки, согласования и утверждения документов (комплектов документов) технологического процесса (операции), содержащих требования безопасности, устанавливается на отраслевом уровне или предприятием (организацией).
Технологические документы подлежат утверждению после проверки наличия отражения в них требований безопасности в соответствии с ГОСТ 3.1116-79*.
* С 1 января 2012 г. действует ГОСТ 3.1116-2011 (здесь и далее).
2. ПРАВИЛА ОТРАЖЕНИЯ ТРЕБОВАНИЙ БЕЗОПАСНОСТИ
2.1. Требования безопасности излагают в МК, КТП, КТТП, ОК, КТО, ВОП перед описанием операций или в ТИ, в случае ее разработки.
При разработке ТИ требования безопасности излагают в ТИ, а в соответствующих документах вместо изложения этих требований делается ссылка на обозначение ТИ.
2.2. Требования безопасности в МК, КТП, КТТП, ОК, КТО, ВОП, ТИ, КК следует отражать с применением ссылок на обозначение действующих на данном предприятии (в организации) инструкций по охране труда (ИОТ), соответствующих требованиям стандартов ССБТ, санитарных норм и правил, других нормативных и нормативно-технических документов по безопасности труда.
Допускается текстовое изложение требований безопасности в указанных документах. Необходимость текстового изложения требований безопасности определяет разработчик документов.
2.3. В МК, КТП, КТТП, ОК, КТО, ВОП следует указывать средства индивидуальной защиты (спецодежда, спецобувь, защитные очки и др.) или обозначения (номера) комплектов средств индивидуальной защиты, в соответствии с порядком, установленным в отрасли или на предприятии (в организации), средства коллективной защиты работающих, используемые непосредственно на рабочих местах (ограждения, защитные экраны, вентиляционные устройства и др.), а также средства технологического оснащения, обеспечивающие безопасность труда (пинцеты и щипцы для удаления деталей из зоны обработки, крючки для отвода и удаления стружки и др.), которые не являются составной частью используемого оборудования или технологической оснастки, но применяются совместно с этими средствами технологического оснащения, если они не указаны конкретно в ИОТ.
В технологической документации не указывают средства коллективной защиты, не предназначенные для использования непосредственно на рабочих местах при выполнении данного технологического процесса (операции), например общецеховые системы теплозащиты, вентиляции.
2.4. Запись кодов (обозначений) средств защиты и их наименований следует выполнять в соответствующих графах (строках), предназначенных для указания технологической оснастки, после указания кодов (обозначений), наименований технологической оснастки.
2.5. Установка и снятие с оборудования заготовок, деталей, сборочных единиц и технологической оснастки, масса которых превышает установленные нормы поднятия тяжестей вручную, должны быть описаны в отдельных переходах или операциях или в ТИ, с указанием применяемых средств механизации и автоматизации подъемно-транспортных работ.
При необходимости дается ссылка на типовую схему строповки или приводится схема строповки в КЭ или на поле для эскиза соответствующих документов, в которых описан данный технологический процесс (операция). Допускается схему строповки приводить в ТИ.
3. ПРАВИЛА ОФОРМЛЕНИЯ ТРЕБОВАНИЙ БЕЗОПАСНОСТИ
3.1. В ТЗ на разработку комплекта (комплектов) технологической документации на изготовление или ремонт изделий (составных частей изделий) следует включать раздел «Требования безопасности».
В разделе «Требования безопасности» следует приводить конкретные требования по обеспечению безопасности при выполнении технологического процесса, на который разрабатывается технологическая документация по данному ТЗ, или ссылки на соответствующие стандарты ССБТ, санитарные нормы и правила и другие нормативные и нормативно-технические документы, содержащие такие требования.
3.2. При разработке карт заказов на проектирование и изготовление технологической оснастки следует указывать следующие данные:
базирование и крепление заготовок (деталей, сборочных единиц);
средства защиты, которые необходимо предусмотреть во вновь проектируемой оснастке.
Допускается не приводить данные по безопасности, если к карте заказов прилагаются оригиналы или копии документов, в которых эти сведения изложены, а также в случаях, когда в проектируемой технологической оснастке специальных мер безопасности предусматривать не требуется.
3.3. В МК, КТП, КТТП, ВОП ссылку на обозначение применяемых ИОТ следует приводить с привязкой к каждой конкретной операции.
Ссылку на обозначение ИОТ приводят после обозначения применяемых технологических документов в графе «Обозначение документа», а при ее отсутствии в графе «Наименование и содержание операции» на строке, следующей за наименованием операции.
3.4. В МК, КТП, КТТП, ВОП допускается общая ссылка на обозначение ИОТ для группы однотипных операций, выполняемых на одном и том же или однотипном оборудовании, при условии наличия такой ссылки на каждом листе этих документов для операций, описываемых на данном листе, например, «ИОТ N 44 (для опер. NN 010, 020, 025)».
Общую ссылку следует приводить в графе «Особые указания» или на отдельной строке документа, перед первой описываемой на данном листе операцией. Данную ссылку допускается приводить в графе 23 блока Б5 основной надписи по ГОСТ 3.1103-82.
Конкретный порядок приведения общей ссылки на обозначение ИОТ устанавливается на отраслевом уровне или предприятием (организацией).
3.5. При необходимости текстового изложения требований безопасности в МК, КТП, КТТП, ОК, КТО, ВОП его следует помещать перед описанием содержания операции (перехода) на отдельных строках по всей длине строк документа.
Примечание. В целях исключения дублирования информации при указании обозначения ИОТ и (или) при текстовом изложении требований безопасности в ОК или КТО соответствующую информацию в МК, КТП, КТТП для операций, описанных в ОК или КТО, вносить не следует.
3.7. В КЭ выполняют, при необходимости, дополнительные пояснения к требованиям безопасности, изложенным в текстовых документах (или документах, текст которых разбит на графы), в виде графических иллюстраций или таблиц, например:
эскиза детали (сборочной единицы) с указанием условных обозначений опор, зажимов и установочных устройств по ГОСТ 3.1107-81;
схемы строповки грузов;
схемы раскроя листового материала (полосы);
схемы укладки грузов на транспортные средства и при штабелировании;
схемы расстановки рабочих при групповой (бригадной) работе по перемещению грузов и т.д.
Текстовые пояснения к графическим иллюстрациям и таблицам приводятся, при необходимости, в КЭ после этих графических иллюстраций и таблиц.
1. Вместо КЭ для дополнительных пояснений допускается использовать поле для эскиза соответствующих документов, на которых описан технологический процесс.
2. Вместо КЭ графические иллюстрации и таблицы допускается приводить в ТИ.
3. В случае, если на схеме строповки в КЭ или ТИ указан код (обозначение) стропов, то в соответствующих документах, на которых описан технологический процесс (операция) по перемещению грузов, код (обозначение) стропов допускается не указывать при условии внесения данной информации в ВО.
3.8. В ТИ требования безопасности следует приводить перед описанием работы, подлежащей выполнению, в виде ссылок на соответствующие ИОТ или в виде текстового изложения этих требований.
Требования безопасности в ТИ могут быть изложены в отдельном разделе.
3.8.1. При указании в ТИ кодов (обозначений), наименований средств индивидуальной защиты, в МК, КТП, КТТП, ОК, КТО, ВОП коды (обозначения), наименования данных средств защиты допускается не указывать.
Вместо кодов (обозначений), наименований средств индивидуальной защиты допускается в ТИ указывать обозначения (номера) комплектов средств индивидуальной защиты, в соответствии с порядком, установленным в отрасли или на предприятии (в организации).
3.9. В ВО указывают коды (обозначения), наименования технологической оснастки, обеспечивающей выполнение требований безопасности и средства защиты, в том числе средства индивидуальной защиты работающих.
Коды (обозначения) средств защиты указывают после перечисления кодов (обозначений) технологической оснастки, применяемой при выполнении данной операции.
Допускается в ВО не указывать средства индивидуальной защиты.
3.10. В КК указывают требования безопасности, предъявляемые к комплектующим деталям, сборочным единицам и материалам, если они являются источниками опасных или вредных производственных факторов.
Данные требования указывают на первых строках документа по всей длине строки, перед записью данных о комплектующих деталях, сборочных единицах и материалах.
Примечание. Вместо КК требования безопасности, предъявляемые к комплектующим деталям, сборочным единицам и материалам, допускается указывать в ТИ.
3.11. Примеры отражения требований безопасности в МК и ОК приведены в приложении*.
* Упоминаемый в приложении ГОСТ 2590-88 заменен на ГОСТ 2590-2006.
ПРИЛОЖЕНИЕ
Рекомендуемое
ПРИМЕРЫ ОТРАЖЕНИЯ ТРЕБОВАНИЙ БЕЗОПАСНОСТИ
Пример оформления МК, в которой имеется общая ссылка на ИОТ для двух однотипных операций в графе «Особые указания».
Пример оформления МК, в которой приведена текстовая запись требований безопасности и в одной операции приведена ссылка на две ИОТ.
Примечание. С 01.07.87 действует ГОСТ 3.1404-86.
Пример оформления ОК, когда масса заготовки превышает допустимые нормы поднятия тяжестей вручную.
Электронный текст документа
подготовлен ЗАО «Кодекс» и сверен по:
Новые требования к инструкциям по охране труда
Специалист по техносферной безопасности, эксперт по независимой оценке квалификации в области охраны труда
Минтруд установил новые требования к составу инструкций по охране труда. Сделано это для того, чтобы инструкции были действительно полезным документом для работника. Посмотрите на инструкции, которые написаны для ваших работников. Смогут ли они подсказать вашим сотрудникам правильность действий в случае аварии, или их скачали из интернета? В статье мы расскажем о новых требованиях к инструкции по охране труда.
Скачайте образец:
Какие новые требования к инструкциям по охране труда
Инструкция по охране труда – локальный нормативный акт работодателя, в котором перечислены действия работников до, во время, по окончании работы и в аварийных ситуациях. По важности этот документ равен руководству по эксплуатации или правилам по охране труда, так как содержит законодательный минимум требований по обеспечению безопасности при проведении работ. Для персонала предприятия инструкция – это рабочий документ, по которому он должен сориентироваться в экстренной ситуации.

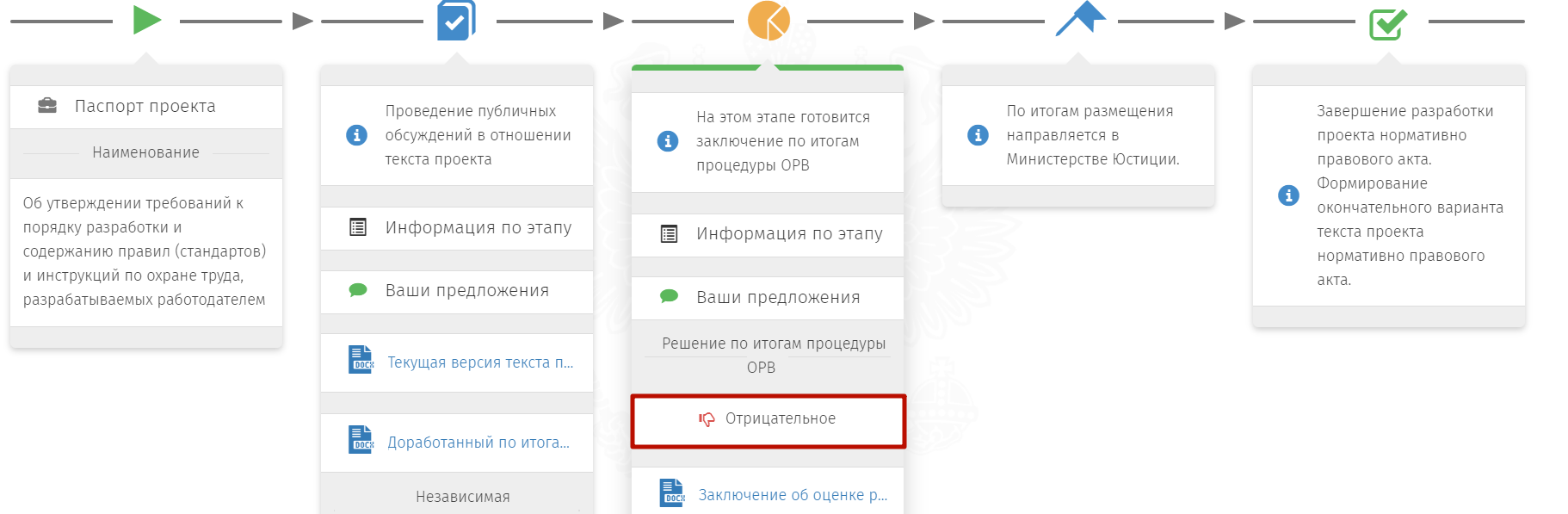

29 июня 2021 года на федеральном портале проектов нормативных правовых актов опуликован Проект приказа Министерства труда и социальной защиты Российской Федерации «Об утверждении требований к порядку разработки и содержанию правил (стандартов) и инструкций по охране труда, разрабатываемых работодателем». С проектом ID 02/08/06-21/00117405 вы можете ознакомиться по ссылке >>
Документ прошел стадии общественного обсуждения и независимой антикоррупционной экспертизы, но «застрял» на оценке регулирующего воздействия. После устранения всех замечаний документ пройдет регистрацию в Минюсте России и вступит в силу с 1 марта 2022 года.
Требование №1. По правилам, которые вступят в силу с 1 марта 2022 года, инструкции придется дополнить адресными мерами безопасности в зависимости от того, с какими конкретными рисками придется столкнуться работникам.
Требование №2. В инструкции нужно внести результаты оценки условий труда, оценки профрисков, нормы СИЗ и смывающих в свои инструкции по ОТ. К сожалению, не все действующие инструкции содержат в себе указания из руководств по эксплуатации завода-изготовителя. Хотя вот это требование как раз-таки более чем двухсотлетнее, зачастую работодатели им пренебрегают и зря.
Историческая справка: 7 января 1818 года принят закон о надзоре за работами в частных рудниках и на заводах в плане (видах) их безопасности. Его подписал император Александр I. В этом документе впервые приведены требования к инструкциям по охране труда. Возможно, изменился стиль изложения, но основные разделы инструкции остались неизменными:
Изменение №3. Изменится содержание некоторых разделов. В инструкции должен быть перечень вредных и (или) опасных производственных факторов, которые могут воздействовать на работника в процессе работы, а также перечень профессиональных рисков и опасностей.
Учтите, что каждая ИОТ должна базироваться на требованиях отраслевых правил по охране труда, руководства по эксплуатации на оборудование, технологических картах и проектах производства работ, и учитывать конкретные условия выполнения работ, требований к должности, профессии работника, его квалификации.

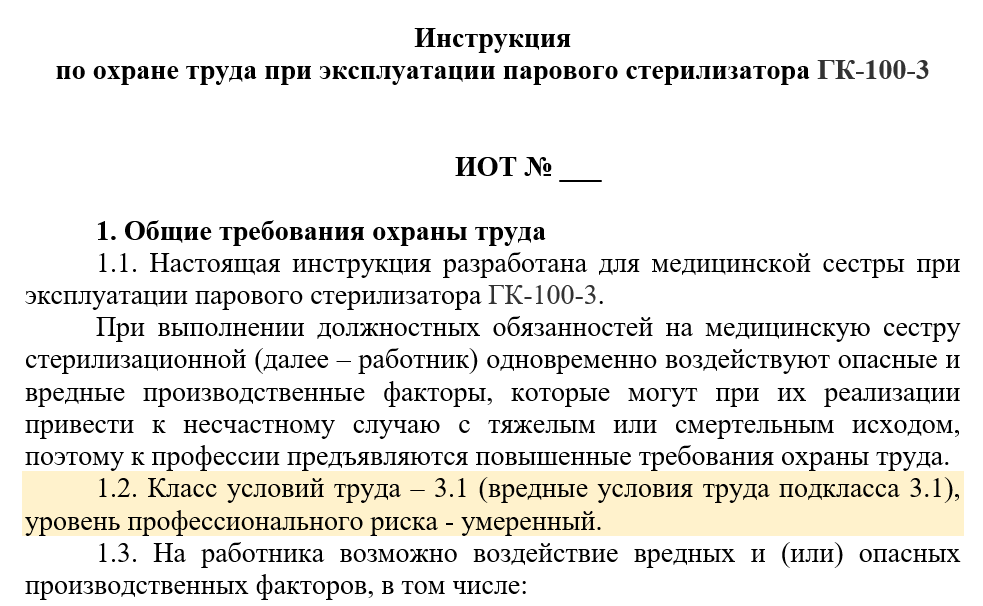

Образец инструкции от эксперта, составленный по новым требованиям: Инструкция по охране труда при эксплуатации парового стерилизатора ГК-100-3
