Описание настройки и работы индикаторной скобы

Рассмотрим индикаторную скобу типа средств измерения, оснащённую измерительной головкой, показанную на рисунке 1.1.

а)

б)

а) Рисунок с обозначением органов управления;

б) Рисунок индикаторной скобы СИ 100 с изображением правильной установки в штативе или в подставке перед измерением.

В корпусе 1 с одной его стороны установлен индикатор 5 часового типа с арретиром 6. Подвижная пятка 4 постоянно отжимается в сторону изделия измерительным наконечником индикатора и специальной пружиной. Переставная пятка 3 при освобождённом штопоре 2 и сменном колпачке может перемещаться в пределах до 50 мм. Упор 7 при настройке скобы устанавливается так, чтобы линия измерения проходила через ось контролируемого изделия. Индикаторные скобы снабжены накладками 8 из теплоизоляционного материала.

При нажатии на кнопку или рычаг арретира 6 подвижная пятка 4 скобы должна перемещаться плавно, без задержки.

Для настройки скобы на нулевое деление предварительно составляют блок ПКМД по номинальному размеру контролируемого изделия. Освобождают стопор переставной пятки и снимают предохранительный колпачок. Установив блок ПКМД между измерительными поверхностями и перемещая одновременно переставную пятку 3, устанавливают стрелку 9 на нулевое деление, после чего осторожно, чтобы не сбить нулевую отметку, переставная пятка стопориться и закрывается защитным колпачком. Проверяют стабильность показаний отсчётного устройства. Для этого, нажимая на арретир 6 (его называют также отводкой), отводят подвижную пятку 3-4 раза от блока ПКМД. При этом стрелка не должна смещаться с нулевой отметки более чем на половину деления. Снова нажав на арретир, вынимают блок ПКМД.

При измерении скобу рекомендуется держать так, чтобы её полная масса не передавалась на подвижную пятку. Нажав на арретир, между измерительными поверхностями пяток вводят контролируемое изделие, затем, опустив арретир, отсчитывают показания по шкале отсчётного устройства с учётом знака «+» или «-«. Действительный размер изделия определяется суммированием номинального размера настроечного блока ПКМД и отклонения отсчётного устройства.

В производственных условиях, когда важно знать не размер изделия, а его годность, выполняют все операции установки скобы на ноль, приведённых выше, затем устанавливают указатели 10 границ поля допуска по отношению установленного нуля скобы. Изделие считается годным, если стрелка отсчётного устройства не выходит за границы указателей пределов допуска. По окончании измерений вновь устанавливают блок ПКМД и проверяют, не сбилась ли нужная установка.

1.4 Погрешности измерения скобами с отсчётным устройством

На погрешность измерения скобами с отсчётными устройствами оказывают влияние погрешность от индикатора, погрешность от прогиба подвески, а также погрешность от нагрева корпуса скобы теплом рук оператора, погрешность от разного положения скобы в пространстве, если она была настроена на размер в положении, которое отличается от положения при измерении, а также погрешность от нежёсткости конструкции. Поверку скоб обычно производят по концевым мерам длины. При таком способе поверки погрешность скоб обычно нормируется равной или близкой к цене деления отсчётного устройства на всём диапазоне показаний. У скоб для измерения больших размеров (св. 500 мм) погрешность составляет 1,5 – 2 цены деления (т.е. 15 – 20 мкм). Варианты использования скоб могут отличаться точностью принятых концевых мер длины, используемым участком шкалы. При работе на всём диапазоне показаний шкалы погрешность измерения скобами со встроенным механизмом может быть обеспечена от 4 мкм (для размеров до 25 мм) до 25 мкм (для размеров 125 – 150 мм), а при работе на участке шкалы в пределах 10 делений соответственно 2 и 5 мкм. Для скоб со съёмными отсчётными устройствами могут быть обеспечены условия для получения погрешности не более 10 мкм для малых размеров (до 50 мм) и не более 60 мкм для больших размеров (400 – 500 мм). Использование концевых мер более высокой точности при соответствующих температурных условиях можно добиться погрешностей и на больших размерах не более 10 мкм. Таким образом, при выполнении измерений необходимо (соблюдать) выполнять условие, при котором суммарная погрешность средства измерения не превышала бы 1/3 допустимой погрешности. Погрешность средства измерения, выражается в миллиметрах. Основные погрешности скоб приведены в таблице 1.1.

Таблица 1.1- Основная погрешность скоб с индикатором часового типа по ГОСТ 577 – 68 с ценой деления 0,01 мм

По ГОСТ 9696 – 82 индикаторы часового типа с ценой деления 0,001мм или 0,0005мм предельно допустимая погрешность составляет 1,5 деления шкалы, т.е 0,0015мм или 0,00075мм. В индикаторной скобе по ГОСТ 11098 – 75 СИ 50 устанавливается индикатор часового типа с ценой деления 0,001мм.

Источник

Скобы индикаторные СИ

Скобы индикаторные предназначены для измерений наружных размеров.

Скачать

Информация по Госреестру

Производитель / Заявитель

ООО «НПО «Кировский завод Красный инструментальщик» (КРИН), г.Киров

Назначение

Скобы индикаторные предназначены для измерений наружных размеров.

Описание

Принцип действия скобы индикаторной основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемыми между измерительными поверхностями скобы.

Скоба индикаторная состоит из корпуса, в который слева устанавливается переставная пятка. В правой части корпуса имеется подвижная пятка с арретиром (отводкой) и отсчетное устройство. На корпусе скобы установлены теплоизолирующие накладки. Скобы с верхним пределом измерений до 200 мм снабжены упором.

В качестве отсчетного устройства используется индикатор часового типа ИЧ 10, с пределами измерений от 0 до 10 мм по ГОСТ 577-68.

Скобы индикаторные выпускаются под товарным знаком ИР ЫН.

Общий вид средства измерений представлен на рисунке 1 и 2.

Источник

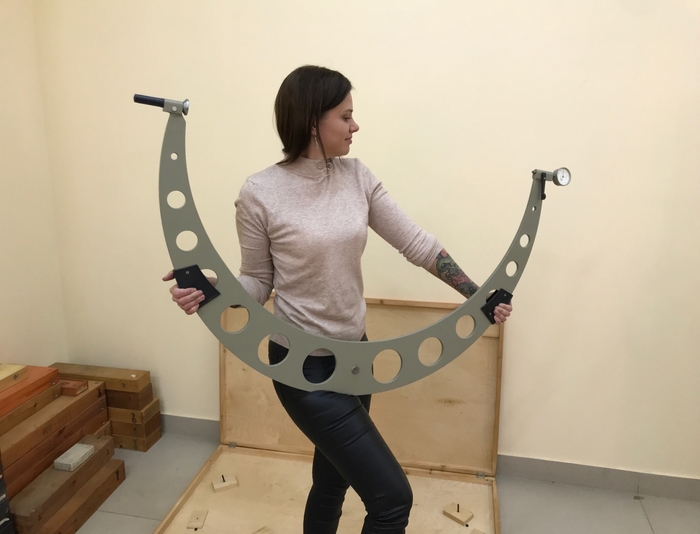

Самая большая скоба индикаторная

Индикаторная скоба предназначена для точных измерения наружных размеров изделий методом сравнения с мерой. Измерительным устройством служит индикатор часового типа с ценой деления 0,01 мм.

Измерительные поверхности оснащены твердым сплавом.

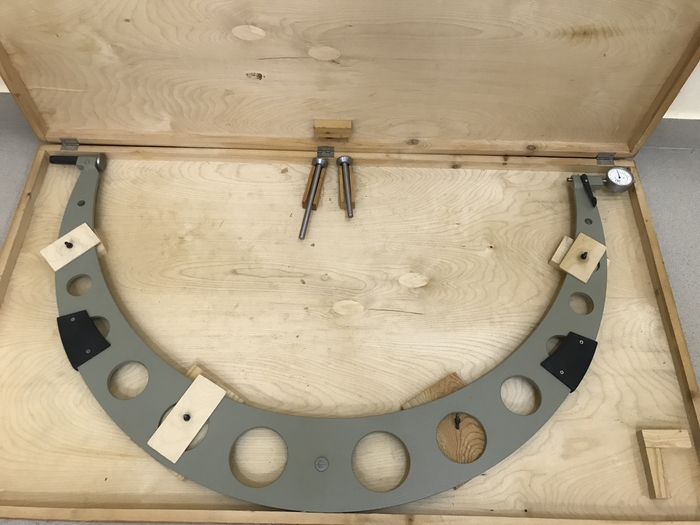

В комплект изделия входят переставные пятки.

Это максимальный размер скобы по ГОСТ.

Диапазон измерений: 850-1000

Производитель: КРИН (г. Киров)

А я сначала подумал, что это серп, думал еще с молотом будет парень ))))

Аааа скоба! А я думал сова

Из той же оперы. Ключ динамометрический для тонкой настройки карбюратора.

Похоже, я один здесь не понимаю, как эта штука работает (

Было бы круто оформить в стиле NSFW

Измерительные поверхности оснащены твердым сплавом.

В комплект изделия входят переставные пятки.

Я такие на поверку возил, они реально существуют. И, по моему, они вечные. На Уралмаше по крайней мере😂

В комплект изделия входят переставные пятки.

На этой фотографии они выглядят больше, чем ожидалось! Фокусы какие-то, женские хитрости, да? ))

Такой инструмент и в руки взять приятно.

Максимальная с индикатором. Есть просто калибр-скобы.

На таких размерах ловить микроны? Температурные колебания размеров в разы больше погрешности будут.

Ты просто красавчик, тебе так идёт это пальто, это пальто великолепно на тебе смотрится

Протест

Вы приняты на работу!

Много событий в этом немом фильме

Традиция

Админ у нас увольнялся, ну как увольнялся, уступал место студенту с зарплатой в 4 раза меньше, чем была у админа.

С генеральным не договорился, даже посрались вроде конкретно, короч, картина маслом: админ с трудовой в руке выходит из кадров, и в этот момент по всей (!) громкой связи конторы включается «Staying alive», народ из кабинетов, и все провожают админа взглядом.

Источник

Скобы индикаторные

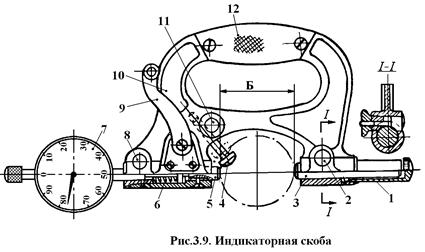

Скобы индикаторные (СИ) служат для измерения размеров деталей типа валов. Скобы индикаторные (рис 3.9.) изготавливают с приделами измерения 0- 50, 50 – 100, 100 – 200 мм и деталей до 1000 мм с интервалом через 100 мм. Индикаторная скоба имеет жесткий корпус 10 с теплоизоляционной накладкой 12. Подвижная пятка 5 находится в постоянном контакте с измерительным стержнем индикатора. Измерительная сила скобы создается совместным действием пружины 6 и пружины индикатора. Переставная пятка 3, закрываемая колпаком 1, может, перемещаться в корпусе от руке и в определенном положе-

нии фиксироваться стопором 2. Посредством отводного рычага 9 подвижная пятка 5 может подниматься вверх, что облегчает ввод измерительных деталей между измерительными поверхностями. Для точной установки детали относительно подвижной и переставной пятки служит упор 4, индикатор 7 в корпусе скобы крепится стопором 8.

Порядок настройки и работы индикаторными скобками:

1. Подбирают размер блока концевых мер.

3. Поворотом ободка индикатора совмещают нулевой штрих основной шкалы индикатора с концом большой стрелки.

4. Нажав большим пальцем правой руки на отводной рычаг 9, проверяют правильность настройки: если большая стрелка не совмещается с нулевого штриха, настройка считается правильной.

5. Нажав на отводной рычаг 9, удаляют блок концевых мер на их место устанавливают деталь, после чего отводной рычаг отпускается, а подвижная пятка касается поверхности детали. Порядок определения размеров такой же, как и для стоек с индикаторами.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Что такое индикаторная скоба

СКОБЫ С ОТСЧЕТНЫМ УСТРОЙСТВОМ

Gauge callipers with reading arrangement. Specifications

Дата введения 1978-01-01

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 27.11.75 N 3655

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

5. Ограничение срока действия снято по протоколу N 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)

6. ПЕРЕИЗДАНИЕ (октябрь 1998 г.) с Изменениями N 1, 2, 3, 4, 5, утвержденными в марте 1981 г., январе 1983 г., октябре 1984 г., июле 1987 г., декабре 1990 г. (ИУС 8-81, 5-83, 1-85, 11-87, 4-91)

Настоящий стандарт распространяется на скобы с пределами измерений до 1000 мм, оснащенные отсчетным устройством с ценой деления 0,001, 0,002 и 0,010 мм, предназначенные для линейных измерений, и устанавливает обязательные требования пп.1.2; 2.2; 2.3; 2.5 и 2.18.

Стандарт не распространяется на скобы специального назначения.

(Измененная редакция, Изм. N 3, 4, 5).

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Скобы с отсчетным устройством должны изготовляться трех типов:

Примечание. Черт.1 и 2 не определяют конструкцию скоб.

(Измененная редакция, Изм. N 5).

1.2. Основные параметры скоб должны соответствовать указанным в табл.1.
