О маскировке снаряжения в ИК-спектре
Ни для кого не секрет, что любые мелочи в маскировке являются очень важными и одной из такой является ИК-ремиссия (Инфракрасная ремиссия) ткани камуфляжа или снаряжения.
ИК ремиссия – способность ткани, из которой состоит снаряжение, отражать инфракрасные лучи с различной интенсивностью, создавая рисунок камуфляжа. Очень важный параметр, для маскировки против современных приборов ночного видения (ПНВ)
В ПНВ расцветка снаряжения в видимом спектре не особенно важна, а вот текстура паттерна порой вообще теряется. В результате этого элемент экипировки остаётся белым пятном на снаряжении бойца, тем самым демаскируя его.
Расстояние обнаружения может быть от нескольких десятков до сотен метров, в зависимости от размера элемента снаряжения, не имеющего ИК-ремиссии.
Для придания маскирующих свойств камуфляжа, ткань снаряжения специально окрашивается пигментами, под разные типы местности.
Таким образом, камуфляж бойца и в невидимом спектре становиться «разбитым» и его сложно обнаружить даже в ПНВ.
Неестественные детали очень бросаются в глаза
Стоит отметить, что в такой маскировке большое значение имеет комплексный подход – необходимо всё снаряжение тестировать на ИК-ремиссию, поскольку даже один элемент может демаскировать бойца.
Поэтому стоит потратить время на тестирование каждого элемента экипировки в ПНВ.
За все фотоматериалы огромное спасибо нашему товарищу Сергею с RIV.RU
Группа Сергея о ПНВ и всё что с этим связано здесь
Понравилась статья? Спасибо за прочтение!))) Оставайтесь с нами! Подписывайся!
Комментарии 1
ИК ремиссия как важнейшее маскировочное свойство
Скрытность и хорошая маскировка – это залог ведения успешных боевых действий, важные инструменты военной тактики. Развитие техники и оружейный бум на протяжении XX века, включившего в себя две Мировые войны, значительно увеличили расстояния прицельной стрельбы, а следовательно, и дальность поражения. Совершенствование маскировочных свойств одежды и снаряжения требовало всё большей и большей изобретательности: именно в XX столетии были разработаны прародители всех современных камуфляжных форм и костюмов, шёл постоянный поиск оптимальных вариантов расцветок, и т.д. С появлением приборов и прицелов ночного видения, тепловизоров, позволившим осуществлять разведку и боевые операции даже в условиях полного отсутствия каких-либо источников света, возникла необходимость в изобретении эффективных контрмер. И одним из выходов стала так называемая инфракрасная ремиссия, речь о которой и пойдёт в этой публикации.
Понятие инфракрасного излучения
ИК ремиссия – это свойство ткани отражать инфракрасные лучи. Инфракрасное излучение представляет собой вид электромагнитного излучения, который находится в диапазоне между красной границей видимого светового спектра и микроволновым радиоизлучением. ИК излучение называют тепловым излучением, поскольку оно воспринимается кожей человека как ощущение тепла, исходящего от нагретых источников. Таким образом, ИК излучение происходит за счёт внутренней энергии и испускается любым предметом\телом, имеющим определённую температуру. Человеческий глаз не способен распознать инфракрасное излучение – он может почувствовать его лишь тактильным способом. Чем выше температура объекта излучения, тем короче длина волна и выше интенсивность излучения. При комнатной температуре и даже ниже тела выделяют значительное количество ИК-излучения, что позволяет различить их с помощью «тепловидения». Чтобы «видеть» в инфракрасном свете человек должен использовать прибор ночного видения или тепловизор.
Назначение и принцип действия инфракрасной ремиссии
Качественная маскировка позволяет бойцу оставаться малозаметным на поле боя как в статике, так и движении, а также помогает избежать обнаружения в видимом и инфракрасном диапазонах спектра. Для достижения наилучших маскировочных свойств армейской формы в видимом диапазоне спектра необходимо подбирать ткань снаряжения в тон местности, в которой предстоит дислоцироваться, а также использовать экипировку с нанесением специального камуфляжного рисунка (как правило, это пятна различных форм и размеров). И расцветка, и рисунок должны по возможности максимально соответствовать окружающему ландшафту.
Обеспечение незаметности бойца в ИК диапазоне спектра в приборах ночного видения осуществляется посредством инфракрасной ремиссии. ИК ремиссия разбивает силуэт человека не по цвету, а по интенсивности отражения теплового излучения. Разные пятна камуфляжа – это соответственно различная интенсивность отражения световых волн длиной 700-1400 нм (0,7-1,4 мкм).
Так как же достигается эффект инфракрасной ремиссии? Для этого при окраске в ткань вводятся специальные пигменты с соответствующими спектральными характеристиками и дисперсионным составом. Важно всегда учитывать, что рисунки и показатели ремиссии, например, для средней полосы России, горной или пустынной местности различны, следовательно, необходимо подбирать камуфляж соответствующей расцветки и колором пятен.
ИК-ремиссия ткани зависит от красителей, использованных при окраске. При подборе красителей для создания камуфляжного рисунка необходимо учитывать уровень ремиссии для каждого цвета: он должен находится в диапазоне 10-60%. Например, так выглядит градация камуфляжного рисунка из трёх цветов: хаки (основной фон) – 60-70%, зелёный цвет – 30-50%, чёрный/коричневый – 10-20%. При ремиссии, близкой к 100%, тело ярко «светится», при близкой к 0% – это тёмное пятно. Снаряжение с ИК ремиссией считается оптимальным, если с точки зрения маскировки силуэт в ИК диапазоне спектра в приборе/прицеле ночного видения выглядит «разбитым» на части, по разному отражается в инфракрасном свете, с показателями ремиссии, характерными для естественного фона окружающего ландшафта.
В заключении хочется отметить, что эффект ИК-ремиссии должен быть комплексным и распространяться как на форму, так и на все элементы боевого снаряжения, иначе боец просто рискует выдать себя каким-либо демаскирующим предметом (например, плитником или разгрузкой без ИК пропитки).
ИК-ремиссия
Прежде чем понять, для чего используется ИК-ремиссия, разберемся в том, что такое инфракрасное излучение, и приборы способные его зарегистрировать.
Впервые инфракрасное излучение было зафиксировано Фредериком Уильямом Гершелем, в ходе эксперимента в 1800 году. Изучая проблему нагрева инструментов для изучения солнца, Гершель пытался найти причину и решения данной задачи. Применив призму, Гершель пытался определить при помощи термометров тот участок спектра света, который передает тепло на расстояние. В ходе эксперимента Гершель установил, что наибольший нагрев происходит в зоне красного насыщенного цвета и возможно за его видимым преломлением.
Эксперимент Уильяма Гершеля
Непосредственно за видимым красным цветом начинается инфракрасное излучение, которое в свою очередь было разделено на несколько диапазонов:
Ближний инфракрасный диапазон – длина волны 0,75 – 1,4 мкм. В данном диапазоне работают инфракрасные лазеры, светодиоды, применяемые в волоконной и воздушной оптической связи. В этом же диапазоне работают видеокамеры и приборы ночного видения на основе ЭОП (электро оптического преобразователя).
Коротковолновый инфракрасный диапазон – длина волны 1,4 – 3 мкм. Используется в дальней связи.
Использование преобразователей инфракрасного излучения в видимый заинтересовались военные, и уже ко Второй мировой войне появились первые приборы ночного видения. Они получили наименование приборов нулевого поколения. Первые образцы появились в 1936 году, в Германии – для использования на противотанковых пушках, в СССР – комплекс «Дудка», для ночной проводки танковых колонн. С 1944 года немецкие противотанковые орудия оборудовались приборами ночного видения, позволяющими обнаруживать и поражать цели на дальности до 400 метров. Получив толчок к развитию, уже в начале 1945 года появились переносимые комплекты для пехотинцев.
Прибор ночного видения Дудка.
Прицел ночного видения Zielgerät 1229 Vampir.
Танковый прицел Sperber fg 1250
Основными особенностями приборов ночного видения нулевого поколения является низкая светочувствительность, что принуждало к использованию инфракрасных фонарей для подсветки (свет от инфракрасного источника света не виден человеческим глазом и не демаскирует в ночное время суток), низкая разрешающая способность прибора, искажения по краям видоискателя, что затрудняло идентификацию объекта.
С первым поколением приборов ночного видения многие проблемы были разрешены. Благодаря применению электростатической фокусировки, вместо стакана Холста увеличилась светочувствительность, позволившая практически отказаться от инфракрасной подсветки, которая сильно демаскировала, так как была видна в приборы ночного видения противника.
Во втором поколении была решена проблема с искажения по краям видоискателя. Достичь этого удалось применением микроканальной технологией, что также привело к уменьшению размеров приборов ночного видения, и самое главное, невосприимчивости к ярким вспышкам, которая могла ухудшить, или вовсе вывести из строя приборы нулевого, первого и второго поколений.
Третье поколение ознаменовалось появлением арсенид-галлиевых фотокатодов, что позволило повысить светочувствительность в несколько раз. Эти приборы могут работать в условиях безлунной ночи, при облачности, избегая применения каких-либо приборов подсветки. Однако эти приборы не получают широкого распространения в связи с исключительной сложностью производства и требуемой технической оснастки и контроля качества. На данный момент самостоятельное производство освоено только в Российской федерации и США.
Помимо работы над уменьшением габаритов и увеличения светочувствительности, идут работы над увеличением малого угла обзора в ПНВ, одним из решений которого стало использование 4-х приборов в одном комплексе.
Помимо работающих в ближнем инфракрасном диапазоне, военными, охотниками и различными специалистами используются приборы, работающие в длинноволновом диапазоне. Такие приборы получили название «тепловизоры». Данные приборы отличаются тем, что не используют естественных и искусственных источников излучения, а регистрируют излучение тепла от предметов, чья температура выше 0 градусов Цельсия. В этом диапазоне все что имеет температуру выше чем окружения, контрастно выделяются на общем фоне. Таким образом техника, излучающая тепло, и даже следы от разогретых шин, излучение от тела, выдыхаемых теплых воздух из легких, следы от рук на предметах так же видны в тепловизор.
Данные средства обнаружения и ведения огня привели к развитию средств маскировки. Камуфляжный рисунок на форме, позволяющий размыть силуэт на фоне местности, в ближнем инфракрасном диапазоне становился однотонным, зачастую ярким, теряющим маскирующие свойства. Средством борьбы с этой проблемой стали красители со специальными пигментами с соответствующими спектральными характеристиками. Данное решение позволило решить проблему с размыванием силуэта и восстанавливает маскирующие свойства одежды и снаряжения при наблюдении в ближнем инфракрасном диапазоне.
Что такое ик ремиссия в ткани
Ars Arma запись закреплена
Сразу скажу, что я в этом вопросе не шибко силен и это не ликбез, а скорее очередная попытка разобраться.
Этот материал выходит в соавторстве с Дмитрием Полушкиным (Димсон), который имеет несравненно больший опыт общения с современными ПНВ (приборами ночного видения и прицелами ночного видения).
С ними было легче сдавать итоговые проверки, чем без них.
Дело в том, что мишени, в ходе ночных стрельб подсвечивались – на них мигала лампочка, типа они тоже стреляют в тебя (вот суки, правда!?). Ну и собственно дальше все понятно – целься в лампочку и аминь. Главное было правильно привести «ночник» к нормальному бою, но с этим проблем не было.
Еще были бинокли – БН-2 и БН-3.
Под самый конец моей службы в ВС нам дали аж десять 1ПН93, причем единственным в полку. Рота сдала ближайшую проверку на пять с плюсом, а заодно сдала ее еще и за весь полк – наш командир взвода с «глушенным» АКМ и 1ПН93, расположился в неком отдалении от стреляющих, и благополучно перестрелял все их мишени. Проверяющие помню просто охуели от такой лютой готовности вести БД ночью.
Помню, мы так радовались этим прицелам, что нам и в голову не приходило рассматривать в них то, в чем мы были одеты. Мы и так были Королями ночи – какие ремиссии?!
В ОМОНе с «ночниками» было еще хуже чем в ВС, на тот момент. Были 1ПН58 с полностью мертвыми батареями, и был клон 1ПН93, но «огражданеный». В него было хорошо видно только днем, когда я приводил с ним закрепленный АС к нормальному бою (как известно «ночники» приводятся к НБ именно днем, анне как не ночью).
Под занавес службы и в Отряд пошли какие-то относительно неплохие ПНВ, но я их уже, по-сути, не застал.
«Важно понимать, что ИК-ремиссия это только одна часть пазла маскировки и не стоит его недооценивать, по сути ИК-ремиссия, это тот же “камуфляж”, только ночной, но как верно замечено выше, он актуален на маленьких дистанциях, например встречаются две группы и одна из них находится в таком положении, в котором ее обнаружение является нежелательным, например, её банально меньше по какой то причине, это могут быть понесенные потери или это отвечает поставленной задаче, не на всех ТВД и не во всех ситуациях наши подразделения оказываются в позиции хозяев во время выполнения боевых задач и не все задачи подразумевают обязательное вступление в огневой контакт с противником. Понятное дело что профессиональный подход к вопросу ночной маскировки может и не обеспечит решающего значения, но свой вклад внесет и позволит остаться незамеченным»(с) – Димсон.
Потом потихоньку начал интересоваться вопросом и для себя уяснил следующее.
Если говорить совсем примитивно, то ИК-ремиссия – это сохранение экипировкой своих маскировочных свойств, при наблюдении ее через ПНВ.
Если маскировочные свойства сохраняются, даже при облучении активным ИК-прожектором, то ИК-ремиссия есть.
Если маскировочные свойства пропадают и более того «экипа» начинает характерно светиться и сиять – ИК-ремиссии нет.
Мое погружение в вопрос дошло до того, что я позаимствовал у Друзей страйкболистов ПНВ и принялся рассматривать через него все и вся. Причем зашел сразу с козырей, а именно с PVS-14. Как мне доверили такую сложную технику – я х.з. Я бы не дал ни в жизнь. Тем более ОМОНовцу.
Надо отметить, что столь козырные «ночники» есть не только у страйкболистов – смотри фото два.
«Лет пять как идет “уход в ночь” у различных подразделений, приборов стало больше, они стали доступнее по нескольким причинам, “гонка” вооружений увеличила количество ПНВ у силовиков и у страйкболистов»(с) – Димсон.

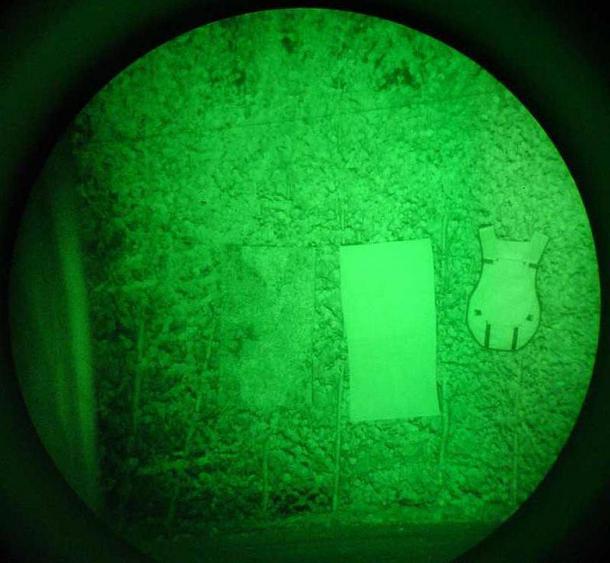

Некоторые итоги моей изыскательской деятельности на фото два, три и четыре.
Фото четыре: брюки «марпат» оригинал, куртка 5-го слоя от Red Cliff и брюки G3 от АА. Что там светится, что нет – смотрите сами.
Фото пять: «Тас Тес» от АА, сумка «Emdom» от АА и ТМС. Положение сумок на «ночном» фото перепутано относительного «дневного». Ну, тут вопросов нет – «китаец» манит и прямо-таки напрашивается на пиздюля.
Смотрел я и на ЕМР-лето – гамаши от СПЛАВа (им тыщща лет) и куртку 6-го слоя из комплекта ВКБО/ВКПО – темновато конечно, но ничего не светится.
Выводы следующие – я их уже как-то озвучивал, но повторюсь.
Однозначно ИК-ремиссия не лишняя опция. Но ее, так скажем, степень необходимости может быть различна у представителей разных военных специальностей (силовых ведомств).
Максимально востребована ИК-ремиссия в подразделениях военной разведки и подразделениях СпН МО. Они ниндзи, причем безо всякого сарказма – и этим все сказано.
ИК-ремиссия, скорее востребована, чем нет, у представителей из подразделений непосредственно предназначенных для ведения БД, т.е. мотострелковые войска, ВДВ, МП. Но в отличие от разведки и спецназа, она в большей мере, повторюсь, полезная опция, чем необходимость.
ИК-ремиссия, скорее не нужна (если есть – не помешает, но загоняться на нее не стоит) представителям силовиков «городской» направленности – МВД, РосГвардия и прочих.
И еще. Играясь с ПНВ любого поколения и продвинутости, а после выкладывая страшные фото, чаще всего сделанные с использованием ИК-прожектора, многие забывают, что на данный момент, ПНВ совсем не единственное и более того – не главное средство наблюдения за полем боя, которое представляет для Вас угрозу в ночное время. Да-да, я о тепловизорах.
Всем спасибо за внимание и да пребудет с Вами Сила!
«Подводя итог, можно согласиться с тезисом что “ИК-ремиссия не для всех актуальна”, но лучше этим вопросом озаботиться, сейчас разница в цене между экипировкой с ней и без неё небольшая»(с) – Димсон.
IRR (инфракрасная ремиссия) в действии
Приборы ночного видения – высокотехнологичное оборудование, которое активно применяется во всем мире при выполнении тактических и боевых задач в условиях ограниченной видимости, характерных для темного времени суток. Наличие таких продвинутых устройств на вооружении у противника обусловливает необходимость создания и использования армейской экипировки, решающей задачу маскировки в ближней инфракрасной спектральной области. То есть, основной целью создания материалов с IRR является отображение фигуры бойца и тактического снаряжения «разбитым» на части, без четкого отражения контуров и очертаний.
ИК-спектры природных объектов, тел, предметов
Ближняя инфракрасная спектральная область распространяется в пределах 700-1200 нм. Фигуры людей, животных, неодушевленные предметы, попадая в эту область, становятся потенциально незащищенными при осмотре местности в приборы ночного видения, поскольку всем им свойственен определенный коэффициент отражения.
Большая часть современного оборудования работает в диапазоне 900-1000 нанометров. Предположим, что ремиссия максимально приближена к показателю в 100%. При таком уровне отражения фигура человека становится как на ладони, в буквальном смысле «светится» на экране устройства. Если же ремиссия стремится к 0%, то тел и предметы, напротив, видятся такой себе «черной дырой».
Почему так происходит? Коэффициент отражения почвы, деревьев, камней, водной глади и других объектов окружающей среды лежит в пределах 10-80%. Соответственно, если ремиссия материалов, из которых изготовлены одежда и снаряжение, существенно превышает порог в 70%, то фигура бойца становится различима в приборы ночного видения. При коэффициенте отражения ниже 5-10% силуэт человека на фоне природного ландшафта отображается в виде четкого черного пятна, что также не способствует эффективности маскировки.
Появление на вооружении первых приборов ночного видения стало отправной точкой создания гладкокрашеных материалов, при изготовлении которых использовались специальные красители с низкой показателем собственной ремиссии. Но такая маскировка по прежнему оставалась недостаточной, что повлекло дальнейшие исследования в этой области. Сегодня на рынке представлена армейская амуниция, которая обеспечивает максимальную маскировку излучения тела человека под прицелом приборов ночного видения.
Преимущества военной экипировки и снаряжения с IRR
