ГЭТ 14-91 Государственный первичный эталон единицы электрического сопротивления
В современном мире электронная техника развивается семимильными шагами. Каждый день появляется что-то новое, и это не только небольшие улучшения уже существующих моделей, но и результаты применения инновационных технологий, позволяющих в разы улучшить характеристики.
Не отстает от электронной техники и приборостроительная отрасль – ведь чтобы разработать и выпустить на рынок новые устройства, их необходимо тщательно протестировать, как на этапе проектирования и разработки, так и на этапе производства. Появляются новая измерительная техника и новые методы измерения, а, следовательно – новые термины и понятия.
Для тех, кто часто сталкивается с непонятными сокращениями, аббревиатурами и терминами и хотел бы глубже понимать их значения, и предназначена эта рубрика.
Государственный первичный эталон единицы электрического сопротивления (Ома) состоит из комплекса средств измерений для воспроизведения, хранения и передачи размера единицы, контроля условий измерений и неизменности воспроизводимого и хранимого размера единицы. В основу эталона положен метод реализации квантового эффекта Холла в сильном магнитном поле при криогенной температуре. На сегодняшний день эталон представляет собой комплекс средств измерений, полностью соответствующих современным международным требованиям.
— установка для воспроизведения единицы на основе квантового сопротивления Холла;
— группа из 10 мер электрического сопротивления 1 Ом;
— мостовая измерительная установка;
— набор переходных мер электрического сопротивления
Назначение и область применения:
Размер единицы, воспроизводимый и хранимый ГЭТ 14-91, используется при функционировании первичных эталонов в области магнитных измерений, термометрии, электрической мощности, индуктивности. При помощи эталона единицы электрического сопротивления исследуются свойства прецизионных мер электрического сопротивления и резисторов, служащих опорными элементами и элементной базой при создании многоразрядных калибраторов, приборов, используемых в авиации, ракетостроении, исследуются характеристики датчиков, используемых при измерении неэлектрических величин электрическими методами в экологических измерениях, при разработке энергосберегающих технологий.
Ряд работ с применением эталона связан с фундаментальными исследованиями в области согласования фундаментальных физических констант, разработки системы взаимосвязи эталонов электрических единиц.
Семенюк Д.Ю.
Дмитрий Юрьевич
Научный сотрудник ФГУП ВНИИМС
В данной статье я попытаюсь собрать как можно больше аббревиатур, которые часто используются метрологами в разговорах. Порой метрологам кажется, что все сокращения, которыми они насыщают свои статьи в сети интернет, являются понятными широкому кругу читателей, однако это не всегда так. Даже те, кто знаком с метрологией не один год, может сразу и не понять о чем идет речь в статье, если она будет пестрить всевозможными сокращениями. Должен сказать, что благодаря именно таким аббревиатурам науке метрология придается изюминка, а человек, который налево и направо сыплет подобного рода сокращениями скорей всего ассоциируется у окружающих не иначе как специалист своего дела. Итак, начну составлять список:
В данной статье я попытаюсь собрать как можно больше аббревиатур, которые часто используются метрологами в разговорах. Порой метрологам кажется, что все сокращения, которыми они насыщают свои статьи в сети интернет, являются понятными широкому кругу читателей, однако это не всегда так. Даже те, кто знаком с метрологией не один год, может сразу и не понять о чем идет речь в статье, если она будет пестрить всевозможными сокращениями. Должен сказать, что благодаря именно таким аббревиатурам науке метрология придается изюминка, а человек, который налево и направо сыплет подобного рода сокращениями скорей всего ассоциируется у окружающих не иначе как специалист своего дела. Итак, начну составлять список:
обеспечения единства измерения,
как аналог термина СИ в России),
ассоциация по стандартизации (АСА)
Бюро мер и весов (МБМВ)
комитет по стандартизации в области электротехники и электроники (CENELEC)
с мая 2000 года «Евро-Азиатское сотрудничество государственных метрологических учреждений»
институт по стандартизации (ДИН)
программа метрологических исследований и инноваций
в области метрологии
ассоциация Национальных метрологических институтов
сотрудничество по эталонам (EUROMET)
(Руководство по выражению неопределенности измерений)
электротехническая комиссия (МЭК)
Международный форум по аккредитации
Международная организация по аккредитации лабораторий
(Международная организация по стандартизации)
Национальный институт стандартов и технологий (США)
организация законодательной метрологии (МОЗМ)
система единиц измерений (СИ )

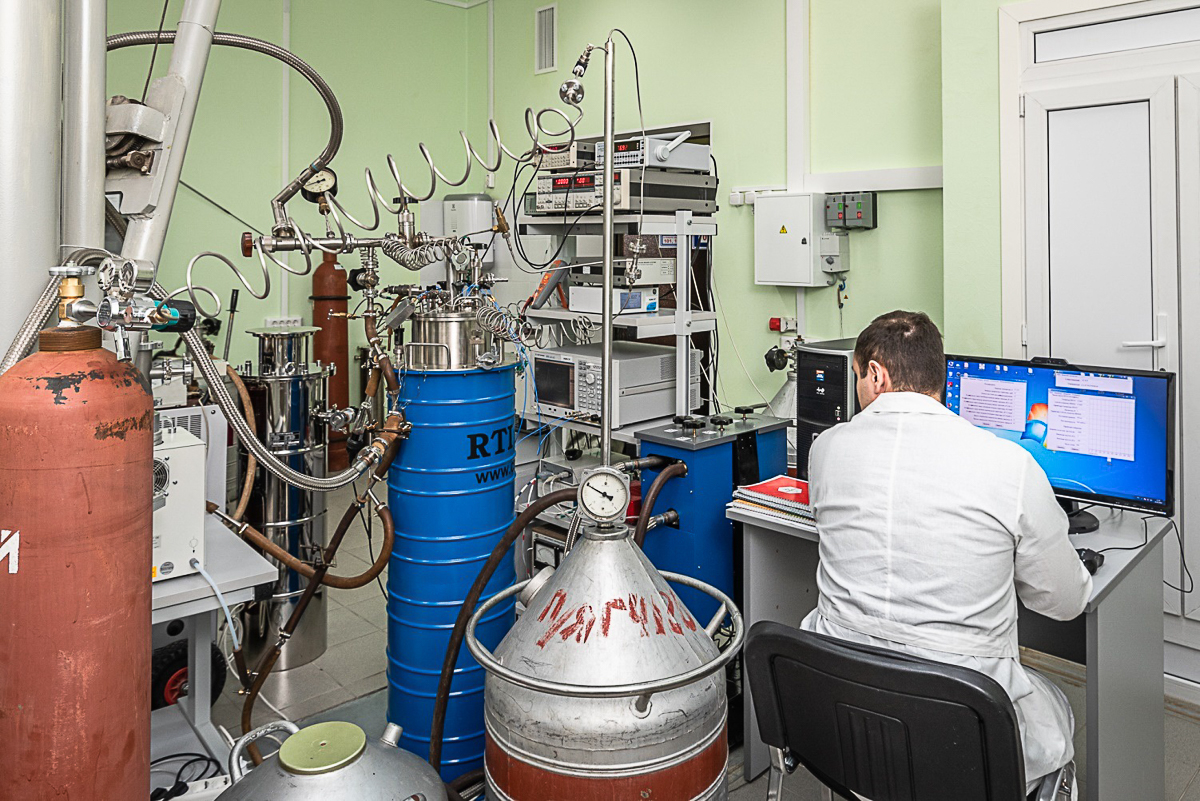

ГЭТ 35-2021. Государственный первичный эталон единицы температуры – кельвина в диапазоне от 0,3 до 273,16 К
Область применения
Температура — одна из наиболее часто измеряемых величин практически во всех областях науки и техники. Существуют сотни типов термометров (парк термометров — сотни тысяч штук). Эталон возглавляет поверочную схему и обеспечивает единство измерений температуры в стране на современном уровне точности.
Описание
Создан во ВНИИФТРИ в 1972 — 1990 гг., утвержден Госстандартом СССР в 1991 г., переутверждён Росстандартом в 2021 г., приказ № 65 от 02 февраля 2021 г.
В ходе решения задачи обеспечения единства измерений температуры во ВНИИФТРИв 1972 — 1979 гг. были созданы государственный первичный эталон температуры ГЭТ 35-79 в диапазоне от 13,81 до 273,16 К и два специальных эталона температуры ГЭТ 36-78 в диапазоне от 4,2 до 13,81 К и ГЭТ 37-79 в диапазоне от 1,5 до 4,2 К.
В дальнейшем, в ходе расширения нижней границы диапазона и комплексирования на базе первичного эталона, Госстандартом СССР в 1991 г. был утвержден эталон ГЭТ 35-91 с диапазоном температуры от 0,8 до 273,16 К. При последующей модернизации в 2010 году была достигнута более низкая температура и эталон был переутверждён Росстандартом с номером ГЭТ 35-2010, обеспечивающим диапазон воспроизведения температур от 0,3 до 273,16 К, приказ № 1365 от 29 марта 2011 года.
В настоящее время, благодаря прошедшему в 2019 году совершенствованию, эталон способен реализовывать единицу температуры — кельвин в соответствии с его новым определением, основанном на фиксированном значении постоянной Больцмана, которое было принято на 26-ой ГКМВ в 2018 году. Эталон переутверждён Росстандартом с номером ГЭТ 35-2021, обеспечивающим диапазон воспроизведения температур от 0,3 до 273,16 К, приказ № 65 от 02 февраля 2021 года.
Передача единицы вторичным эталонам осуществляется приведением последних в тепловой контакт с блоками и сличением в криостатах сравнения, а также в соответствии с МТШ-90 путём реализации реперных точек и калибровки в них эталонных платиновых термометров сопротивления.
ГПЭ и ГПС
Лаборатория государственных эталонов в области измерений плотности и вязкости жидкости
НИЛ 2302
Государственный первичный эталон единиц динамической и кинематической вязкости жидкости (ГЭТ 17-2018)
 ЭК ГЭТ 17/1-КВИ |  ЭК ГЭТ 17/2-КВН |  ЭК ГЭТ 17/3-ДВП |  ЭК ГЭТ 17/4-ДВД |
Общая информация
Вид измерения: механические
Номер по реестру: гэт17-2018
Наименование эталона: ГПЭ единиц динамической и кинематической вязкости жидкости
Номинальные значения или диапазон воспроизведения единиц
Оценка случайной погрешности воспроизведения единиц
Оценка неисключенной систематической погрешности воспроизведения
оцененная по типу А:
оцененная по типу В:
Суммарная стандартная неопределенность
Расширенная неопределенность при коэффициенте охвата k=2
Ученый хранитель эталона
Демьянов Алексей Алексеевич
Первичный эталон состоит из следующих технических средств, вспомогательных устройств и специальных инженерных сооружений:
— эталонного комплекса (ЭК ГЭТ 17/1-КВИ), предназначенного для воспроизведения, хранения и передачи единицы кинематической вязкости в диапазоне температуры от +20 °С до +40 °С;
— эталонного комплекса (ЭК ГЭТ 17/3-ДВП), предназначенного для воспроизведения, хранения и передачи единицы динамической вязкости жидкости в потоке в диапазоне температуры от +20 °С до +40 °С и в диапазоне давлений от 0,5 МПа до 4,0 МПа;
— эталонного комплекса (ЭК ГЭТ 17/4-ДВД), предназначенного для воспроизведения единицы динамической вязкости жидкости в диапазоне температуры от +20 °С до +40 °С и в диапазоне давлений от 0,1 МПа до 4,0 МПа.
Потребность в точных измерениях вязкости существует во многих отраслях экономики России:
В основу работы эталона положены такие методы измерений вязкости, как: капиллярный, вибрационный и Стокса (катящегося шара).
Метрологический сервис (коды калибровочных и измерительных возможностей по классификации МКМВ)
первый – 5 лет, последующие – 10 лет, при подтверждении метрологических характеристик
Публикации (список ссылок на публикации в метрологических изданиях, если есть)
Supplementary comparisons of COOMET in the field of measurements of liquids kinematical viscosity COOMET.M.V-S2 / A. A. Demyanov, A. A. Tsurko // Metrologia, Volume 54, Technical Supplement;
Supplementary comparisons of COOMET in the field of measurements of liquids kinematical viscosity COOMET.M.V-S1 / A. A. Demyanov, A. A. Tsurko // Metrologia, Volume 54, Technical Supplement;
Метрологическое обеспечения измерений вязкости жидкостей. / А. А. Неклюдова, А. А. Демьянов // Металлообработка. – 2017. №5 (101)/2017.
Сопровождающие документы
Номер стандарта: ГОСТ 8.025-96
Наименование стандарта: ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей.
Постановление об утверждении (переутверждении): Приказ Федерального агентства по техническому регулированию и метрологии (РОССТАНДАРТ) № 2843 от 29.12.2018 г.
Наличие технической и иной документации на ГЭ: Комплект документов по Р 50.2.078-2011.
Создание и Техническое состояние
Организация изготовитель: ФГУП «ВНИИМ им. Д. И. Менделеева»
Способ создания: Создан хозспособом, покупкой составляющих; часть оборудования (стенд, предназначенный для передачи единиц динамической и кинематической вязкости жидкости эталонным средствам измерений, работающим в потоке и шариковый вискозиметр высокого давления) изготовлены индивидуально по техническому заданию/чертежам ФГУП «ВНИИМ им. Д. И. Менделеева»
Год первоначального изготовления: 1971
Год утверждения (переутверждения): 2018
Год последней аттестации: 2018
Техническое состояние и способ использования: Работоспособен. Используется самостоятельно
Обеспечение единства измерений, участие в программе CIPM MRA
Международные сличения (список кодов сличений KCDB):
CCM.V-K1.A CCM.V-K1.B1 CCM.V-K1.B2 CCM.V-K1.B3 CCM.V-K1.C EUROMET.M.V-S3 COOMET.M.V-K1 CCM.V-K2.A CCM.V-K2.B COOMET.M.V-S1
Сведения об опубликовании данных об измерительных возможностях эталона: 11 опубликованы
ГПС для средств измерений вязкости жидкостей
Государственный первичный эталон единицы плотности (ГЭТ 18-2014)
 ГЭТ 18-2014. Эталонная установка ЭУ1 |  ГЭТ 18-2014. Эталонная установка ЭУ2 |
Общая информация
Вид измерения: механические
Номер по реестру: гэт18-2014
Наименование эталона: ГПЭ единицы плотности
Номинальные значения или диапазон воспроизведения единиц
диапазон воспроизведения единицы плотности:
Оценка случайной погрешности воспроизведения единиц
Оценка неисключенной систематической погрешности воспроизведения
Стандартная неопределенность измерений
Суммарная стандартная неопределенность
Расширенная неопределенность при коэффициенте охвата k=2
Ученый хранитель эталона
Домостроев Алексей Владимирович
Государственный первичный эталон единицы плотности состоит из комплекса следующих эталонных установок:
ГПЭ единицы плотности применяется для обеспечения единства измерений плотности газов, жидкостей и твердых тел. Эталон ориентирован на предприятия пищевой, горно-добывающей, машиностроительной, фармацевтической, топливно-энергетической, нефтехимической отраслей промышленности, эксплуатирующие лабораторные и промышленные средства измерений плотности, применяемые для контроля качества выпускаемой продукции и при измерениях количества жидких и газообразных продуктов, в том числе энергоносителей при торговых операциях. Эталон обеспечивает прослеживаемость результатов измерений плотности, получаемых в диапазонах условий эксплуатации средств измерений плотности: температуры от 0 до 100 °С; давлений от 0 до 10 МПа.
Метрологический сервис (коды калибровочных и измерительных возможностей по классификации МКМВ)
Доморстроев А.В.»Совершенствование эталонной базы в области измерений плотности сжиженных углеводородных газов и широкой фракции легких углеводородов»// «Измерительная техника», 2014, № 4, стр. 56-59.
Доморстроев А.В.»Новые решения метрологического обеспечения измерений плотности сжиженных углеводородных газов и широкой фракции легких углеводородов»// «Измерительная техника», 2012. № 2. стр. 64-67.
Сопровождающие документы
Номер стандарта: ГОСТ 8.024-2002
Наименование стандарта: Государственная поверочная схема для средств измерений плотности
Постановление об утверждении (переутверждении): Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 131 от 29.01.2015
Наличие технической и иной документации на ГЭ: на государственный первичный эталон разработана вся необходимая техническая (паспорт и правила содержания и применения ГПЭ) и иная документация, что подтверждает Акт государственных испытаний ГПЭ единицы плотности межведомственной комиссии от 27.11.2014 г.
Создание и Техническое состояние
Организация изготовитель: Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им.Д.И. Менделеева»)
Способ создания: совершенствование государственного первичного эталона единицы плотности ГЭТ 18-2000 с целью расширения диапазона и условий воспроизведения единицы путем создания новой эталонной установки. Работы произведены в рамках ЦФП «Эталоны России» на 2010-2015 гг.
Год первоначального изготовления: 1971
Год утверждения (переутверждения): 1971, 2000, 2014
Год последней аттестации: 2014
Техническое состояние и способ использования: функционирует, используется для воспроизведения и передачи единицы плотности вторичным эталонам, рабочим эталонам 1-го разряда.
Обеспечение единства измерений, участие в программе CIPM MRA
Международные сличения (список кодов сличений KCDB): ССМ.D-K2; COOMET.M.D-S1
Russian Federation, VNIIM (D.I. Mendeleyev Institute for Metrology, Rosstandart)
Density of liquid. Liquid, 600 kg/m3 to 1000 kg/m 3
Absolute expanded uncertainty (k = 2, level of confidence 95%) in kg/m 3 : 0.010 to 0.013Hydrostatic weighing
Fluid: liquid
Temperature: 20 °C
Pressure: 101325 Pa
Viscosity: up to 1000 mPa s
Approved on 28 March 2014
Internal NMI service identifier: VNIIM/2302
Density of liquid. Liquid, 1000 kg/m 3 to 2000 kg/m 3
Absolute expanded uncertainty (k=2, level of confidence 95%) in kg/m 3 : 0.013 to 0.028
Hydrostatic weighing
Fluid: liquid
Temperature: 20 °C
Pressure: 101325 Pa
Viscosity: up to 1000 mPa s
Approved on 28 March 2014
Internal NMI service identifier: VNIIM/2302
Экономический блок
Источник приобретения: госбюджетное финансирование и субсидии, выделенные Росстандартом из федерального бюджета организациям, находящимся в ведении Федерального агентства по техническому регулированию и метрологии на возмещение затрат, связанных с осуществлением мероприятий в области обеспечения единства измерений (разработка и совершенствование государственных первичных эталонов единиц величин и государственных эталонов единиц величин)», приказом Федерального агентства по техническому регулированию и метрологии от 5 июля 2011 г. № 3206 «Об утверждении Правил предоставления из федерального бюджета субсидий организациям на создание и ведение Федерального информационного фонда технических регламентов и стандартов и на осуществление мероприятий в области обеспечения единства измерений»
Способ учета (в составе основных средств, МБП, за балансом): в составе основных средств
Фотографии эталона и его основных частей
Эталонная установка ЭУ1 Эталонная установка ЭУ2
Метрологический сервис
(коды калибровочных и измерительных возможностей по классификации МКМВ)
Во ВНИИМ им. Д.И. Менделеева усовершенствован эталон единицы температуры
Приказом Росстандарта утверждён Государственный первичный эталон единицы температуры ГЭТ 34-2020, созданный во ВНИИМ им. Д.И. Менделеева. Теперь диапазон воспроизведения и передачи единицы температуры – от 0 до 3200 °С.
Эталон состоит из двух частей. В диапазоне от 0 до 961,78 °С (область контактных методов измерений температуры) установка реализует Международную температурную шкалу МТШ-90, которая продолжает действовать наравне с новым определением кельвина. В границах от 961,78 до 3200 °С (область радиационных методов измерений температуры) реализуются методы первичной термометрии. Предпосылками создания нового эталона послужило переопределение единицы температуры и развитие критических технологий.
«Создание эталона завершило очередной этап перехода российской метрологии на новые определения четырёх основных единиц величин Международной системы единиц СИ, основанные на фундаментальных физических константах. Изменения были приняты международным научным сообществом в 2018 году на 26-й Генеральной конференции по мерам и весам и вступили в силу в мае 2019 года. Новые определения дают возможность независимого воспроизведения единицы и разработку квантовых эталонов», – прокомментировал событие руководитель ВНИИМ им. Д.И. Менделеева Антон Пронин.
ВНИИМ им. Д.И. Менделеева регулярно участвует в ключевых и пилотных международных сличениях в области термометрии под эгидой МКМВ и КООМЕТ. Его измерительные возможности в части термометрии представлены 127 строками СМС в базе данных МБМВ. Ближайшие сличения усовершенствованного эталона запланированы на апрель 2021 года.
