Комбинированные розетки – стандарты и составляющие
Для создания локальной системы в помещении, которая способна объединить компьютерную и телефонную сети, были разработаны комбинированные розетки. С конструктивной точки зрения они представляют собой пластиковые блоки, имеющие разъемы RJ45 и RJ11 для компьютера и телефона соответственно. При этом подключаемое оборудование одновременно получает электрическую энергию от единственной системы электроснабжения. Подобная разветвленная сеть позволяет не занимать лишние квадратные метры помещения.
Чтобы иметь наиболее полное представление о комбинированной розетке, следует более подробно изучить ее составляющие:
Стандарты комбинированных розеток
Европейский стандарт розеток CENELEC определяет электрические, механические и тепловые требования, а также меры безопасности сцепных приборов. Это означает, что конструкционные особенности (габариты и форма), монтаж, напряжение и сила тока комбинированных розеток должны соответствовать нормам и требованиям, указанным в стандарте.
Американский стандарт розеток также определяет основные требования относительно электрических устройств, в том числе и комбинированных розеток: способы их изготовления, конструкция, методы установки, эксплуатацию, обслуживание и многое другое.
Плюсы модульных конструкций
В зависимости от комплектации различают укомплектованные и модульные розетки. В первом случае розетка поставляется со встроенной печатной платой и модулями. Данное устройство отличается низкой стоимостью, поэтому при возникновении каких-либо неисправностей они совершенно не подлежат ремонту. Исходя из этого, большей популярностью пользуется второй тип комплектации.
Розетки со сменными модулями востребованы и среди частных пользователей, и среди инсталляторов. Это обусловлено тем, что одна такая розетка на два порта может укомплектовываться модулями для подключения телефона и компьютера. При этом они могут отличаться друг от друга категорией и типом экранирования.
Модульные конструкции комбинированных розеток обладают следующими достоинствами:
Розетка rj-45: виды, конструктивные особенности, распиновка
Несмотря на бурное развитие беспроводных коммуникаций, розетки RJ-45 все еще остаются обязательными элементами структурированной кабельной системы современного здания. Предлагаем рассмотреть их устройство, виды, варианты распиновки и способы монтажа. Кажущаяся простота вопроса может ввести в заблуждение, поскольку имеются определенные нюансы, которым необходимо уделить внимание.
Конструктивные особенности
Несмотря на разнообразие видов розеток под витую пару, их конструкция практически идентична, за исключением небольших деталей. Для примера приведем типичное внешнее однопортовое устройство.
Рис. 1. Основные элементы внешней розетки RJ-45
Обозначения:
Внешне розетка напоминает телефонную стандарта RJ-11, основное отличие заключается в количестве контактов разъема, их восемь, а не четыре. Соответственно, компьютерная розетка может быть использована как телефонная, но не наоборот.
У различных видов устройств могут быть незначительные характерные особенности, но в целом концепция конструкции остается неизменной.
Виды и характеристики
Основные параметры данных коммутационных устройств определяются следующими критериями:
Кратко расскажем о каждом из них.
Больше не значит лучше.
Один из основных параметров – количество портов. Как правило, их может быть от одного до четырех. Если требуется задействовать большее число подключений, то проще установить патч-панель, но такая необходимость указывает на непродуманную разводку сети. Помимо этого следует учитывать, что большое количество подключенных рядом патч-кордов вызывает некоторые неудобства.
Рис. 2. 4-х портовая внешняя розетка Krauler
На практике, при организации офисной или домашней ЛВС, в основном используют одно и двухюнитовые модули.
Категория.
Данный параметр напрямую связан с характеристикой кабеля, используемого для инсталляции компьютерной сети. Речь идет о полосе пропускания, от которой зависит как скорость передачи данных, так и возможность использования специальных сетевых технологий. Ниже представлена таблица, в которой показана взаимосвязь категории с полосой пропускания.
Зависимость технических параметров кабеля от его категории
В настоящее время при инсталляции ЛВС кабели с категорией ниже 5е практически не используются.
Следует учитывать, что категория розетки должна быть не меньше, чем у подключаемого кабеля, в противном случае велика вероятность потерь, что отрицательно отразится на скорости передачи.
Исполнение.
От этого параметра зависит способ монтажа коммутационного устройства. Существует два варианта исполнения:
Как правило выбор того или иного исполнения зависит от того, как выполнена проводка ЛВС. Если она внешняя (например, проложена в коробах), применяются наружные розетки. В тех случаях, когда выполнена скрытая проводка, более эстетично смотрятся внутренние устройства.
Отдельно необходимо выделить розетки, которые устанавливаются непосредственно на короб. Технически такое исполнение можно считать как внутренним, так и внешним.
Двойная розетка RJ-45 установленная на короб
На технические характеристики ЛВС исполнение не оказывает влияние.
Модульные конструкции.
Говоря об исполнении нельзя не упомянуть о модульных конструкциях. Такое решение позволяет в стандартном корпусе собрать розетку под определенную комбинацию, например, установить в модули RJ-45 и RJ-11 или с различной категорией.
Модульная розетка
Распиновка RJ-45
С этим проблем возникнуть не должно, поскольку напротив каждой контактной группы приводится цветовая маркировка, соответствующая стандартам T568A и T568B (может быть помечена литерами «А» и «В», как на рисунке ниже).
Красным обведена маркировка для стандарта T568A, синим – T568B
Не важно, какой используется стандарт, главное, чтобы он был однотипным для ЛВС, в противном случае гарантированы проблемы. Считается, что у нас принята «обжимка» по типу T568B, но это довольно условное утверждение.
Если вы не знаете, какой стандарт использует ваш провайдер, то установить его можно по распиновке разъема, установленного на кабель, заходящий в квартиру.
Распиновка разъемов RJ-45
Подробная инструкция по подключению
Начнем с инструмента, который понадобится для заделки розеток под витую пару. В идеале желательно приобрести универсальный экстрактор (показан на рисунке 9). Он позволяет запрессовать и отрезать остаток провода одним движением. Благодаря китайским производителям, такой универсальный инструмент стоит порядка 3-4 долларов. Цена брендовых изделий может быть в 2-3 раза дороже.
Рис. 9. Универсальный экстрактор
Данный инструмент имеет специальный механизм, позволяющий запрессовать провод между двух ножей контакта и обрезать его излишек (3 на рис. 9). Помимо этого он снабжен плоской отверткой (2) и крючком (1), позволяющим извлечь провод при неправильной заделке. Стоимость универсального экстрактора относительно невелика, а польза вполне ощутимая.
Не менее полезными окажутся универсальные клещи для снятия изоляции. Они стоят примерно столько же, как экстрактор, могут разделывать кабель Ø3.5-9 мм типа UTP, STP, FTP. Имеется возможность регулировки глубины надреза.
Универсальные клещи для снятия изоляции
Разобравшись с необходимым инструментом, перейдем к алгоритму заделки витой пары в коммутационное устройство. Будем исходить из того, что кабель уже проложен, посадочное место под розетку подготовлено. Порядок действий следующий:
Также заметим, что многие брендовые производители к каждой розетке прилагают простой пластмассовый экстрактор, позволяющий надежно заделать провод, после чего останется только аккуратно обрезать его излишки.
Несколько полезных советов
При использовании экранированного кабеля необходимо устанавливать соответствующую розетку, у которой предусмотрено подключение экрана. В противном случае он превращается в большую антенну, что не замедлит отразиться на полосе пропускания, а, следовательно, и скорости передачи данных. По этой же причине не стоит использовать STP или FTP кабель, если к нему подключается незаземленное оборудование.
Технология ЛВС на основе витой пары требует использования целостных линий. Скрутки, спайки недопустимы, это ведет к серьезным потерям. Если все же возникла необходимость нарастить кусок кабеля, для этой цели следует использовать специальные соединители.
Рис. 12. Соединители для витой пары
Данные устройства представляют собой коробку, в которую установлена плата с двумя разъемами RJ-45 (А на рис. 12), либо фиксаторами под витую пару, как у розеток (В на рис. 12).
Не рекомендуется в бытовых условиях использовать розетки с количеством портов более двух. Большое количество патч-кордов в одном месте приведет к тому, что они будут запутываться. Лучше разнести розетки на некоторое расстояние.
Самая дешевая модульная розетка, стоит или не стоит ее покупать
Скажите, в вашем распределительном щитке установлена модульная розетка? Нет? А знаете для чего она нужна и в каких случаях устанавливается? Тогда присаживайтесь и в этой статье я вам все расскажу.
Что такое модульная розетка
Модульная розетка — это изделие, представляющее собой моноблочный штепсельный разъем с унифицированным крепежом под DIN- рейку, предназначенное для монтажа в распределительный щиток. Как говорится, тут все просто и без сюрпризов.
Существующие виды модульных розеток
Существуют два вида модульных розеток, а именно:
Кроме этого данные изделия различимы по степени влагозащищенности, то есть имеют различный уровень IP.
Примечание. Если монтаж DIB – розетки осуществлен в щитовой внутри помещения, то вполне хватит степени защиты IP 20. В случае того, если щиток расположен на улице или в помещении с повышенной влажностью, то тогда к установке рекомендуется модульная розетка со степенью защиты IP 44.
Внутреннее устройство
Давайте заглянем внутрь данного устройства. А разбирать мы будем модульную розетку без заземляющих контактов (кстати говоря, самую дешевую, купленную всего за 100 рублей).
Итак, разбирается она довольно легко и нужно открутить четыре винта. И нашему взору предстает следующая картина:
Как вы видите тут все предельно просто, даже чересчур просто. Если зажимной винт хоть выглядит вполне надежным и «серьезным», то вот приемная часть вилки не имеет поджимных пружин.
Это говорит о том, что при частом использовании данный контакт будет разболтан и при существенной нагрузке будет сильно греться, что может привести к крайне неблагоприятным последствиям (возгорание).
А контакт клепкой вообще вызывает очень сильные сомнения в плане надежности.
Тут даже рассматривать особо нечего. Так что можно рассмотреть розетку с таймером.
Стоит или нет покупать такой девайс
Изделие стоит установить в своем распределительном щитке. Только не стоит экономить и покупать самый дешевый вариант (например, такой, что был рассмотрен выше). Лучше потратьте чуть больше денег на приобретение более качественного изделия.
розетки 2модульные
Розетка в кабель-канал с заземлением со шторками белый РКС-20-30-П-К ПРАЙМЕР
Avanti Розетка »Красный квадрат», 2P+E, с защитными шторками, 2 модульная
Avanti Розетка »Белое облако», 2P+E, с защитными шторками, 2 модульная

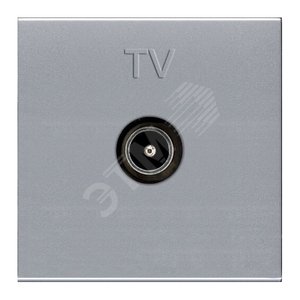

Механизм Zenit телевизионной розетки простой двухмодульный серебристый (N2250.7 PL)
Механизм Zenit телевизионной розетки простой двухмодульный серебристый (N2250.7 PL)
Zenit Механизм телевизионной розетки простой двухмодульный белый (N2250.7 BL)
Mosaic Розетка компьютерная RJ45 2 модуля категория 5
Mosaic Розетка компьютерная RJ45 FTP 1 модуль категория 6 белая
Mosaic Розетка компьютерная RJ45 1 модуль белая категория 6
Mosaic Розетка компьютерная RJ45 STP категория 6А 1 модуль белая
Mosaic Розетка компьютерная RJ45 1 модуль категория 5е
Mosaic-New Розетка компьютерная двойная категория 5e с суппортом DLP
Mosaic-New Розетка компьютерная RJ45 1 модуль категория 5e FTP

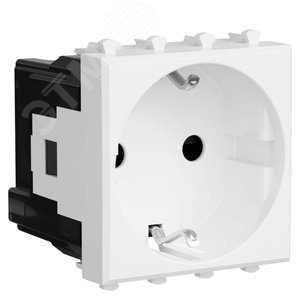

BRAVA Розетка 2 модуля с заземлением со шторками белая
Mosaic Розетка с заземлением со шторками 2 модуля
Mosaic Розетка двойная с заземлением 2К+3 с суппортом
Mosaic Розетка с заземлением винтовые клеммы 2 модуля
Mosaic Розетка с заземлением с блокировкой красная на 2 модуля
Mosaic Розетка телефонная RJ11 2 модуля 4 контакта
Mosaic Розетка двойная с заземлением со шторками белая
Двухмодульная информационная розетка серии Brava
Информационная розетка серии Brava производства ДКС имеет два модуля с компьютерными разъемами RJ-45 категории 5е и предназначена для установки в кабельные каналы ДКС (in-Liner, in-Liner Front, in-Liner Aero, Evolution/Art) и стены любого типа (гипсокартон, бетон, кирпич). Кроме компьютерных, возможна установка телефонных разъемов или их комбинация. В кабель-канал ДКС розетка монтируется без дополнительных подрозеточных коробок, простым защелкиванием в короб. Для установки в стену используется другой каркас с монтажными усиками, который крепиться в стандартную монтажную коробку в стене.
Как и все Электроустановочные изделия Brava, розетка состоит из нескольких частей, собираемых простым защелкиванием: рамка и два информационных разъема устанавливаются в каркас. Пользователь может выбрать любое цветовое решение, комбинируя белые черные и цвета слоновой кости информационные разъемы и каркасы с синими, малиновыми, песочными и светло-зелеными рамками (или – в оттенках металлик – синими, черными и цвета светлого жемчуга).
Расположенные под углом 30 градусов разъемы, прикрываемые шторками, обеспечивают удобное подключение сетевых проводов. Шторки надежно защищают временно не используемые разъемы от попадания пыли. В верхней части разъемов находятся прозрачные таблички для маркировки. Учитывая, что в двухмодульной розетке возможно сочетание телефонного и компьютерного разъема, их можно маркировать, указывая, например, соответствующие номера телефонов или IP-адресов.
Двухмодульная информационная розетка подходит для инсталляции в любы компьютерные сети категории 5е. Все Электроустановочные изделия серии Brava имеется сертификат добровольной сертификации на соответствия ГОСТ Р 51322.1-99.
