Все о MIB’ах MQB Skoda — Swing, Bolero, Amundsen, Columbus.
Вы постоянно спрашиваете в чем отличия, какие функции, преимущества у той или иной головы. Нужно ли менять монитор или только мозги и т.п. вопросы.
Давайте расставим все по полочкам. Фотографии я буду прикладывать в основном для Skoda Octavia, чтобы более ясна была разница, но и на остальных моделях все тоже самое, просто разная рамка монитора.
MIB Entry (Swing)
Начнем с магнитол Swing (более простые и редкие для нашего рынка мы пропустим). Все поколения имеют цельный корпус (то есть монитор с материнской платой в одном корпусе). На данный момент вышло 3 поколения.
Черно-белый экран, и этим все сказано. 2013-2014м.г. Есть CD-привод
Цветной экран 5 дюймов, 2015-2017м.г. CD-привод упразднили
Естественно возрос функционал, улучшился звук(уже можно закодировать Virtual subwoofer, Skoda Surround).
Более свежие юниты поддерживают иконки радио, более старые нет. Больше серьезных отличий по модельным годам нет.
Есть модели с поддержкой Bluetooth(На таких модификациях вместо кнопки Mute кнопка Phone). Некоторые модификации с блютусом поддерживают простую камеру заднего вида без траекторий (точно поддерживает камеру любой swing 2 с блютусом для Октавии, при этом для рапида свинг с блютус её не поддерживает)
Экран 6.5 дюймов, 2017- м.г. Подсветка кнопок белая
Третий свинг(или как его по аналогии с болеро называют свинг 2.5) ворвался вместе с рестайлингом Octavia A7, и разросся на остальную серию.
Помимо улучшенной графики, улучшенного звука и увеличенного функционала управления и отображения авто, здесь наконец-то появилась возможность активации Smartlink (Apple Carplay, Android Auto, Mirrorlink). Однако есть и отрицательный момент. Камеру заднего вида уже не подключить ни к одной модификации.
Хотя самый свежие рапиды идут с камерой и свингом, так что возможно в самый свежих юнитах этой проблемы уже нет. Тут уже вопрос прорабатывайте сами. В любом случае в продаже таких юнитов я пока не видел.
MIB Standart/+Navi
Начиная со стандартных версий «мозги» и экран разнесены. Мозги находятся в специальной нише в бардачке.
Стандартные версии производит technicat, представлены Bolero и Amundsen. Второй это по сути максимальная версия Болеро, в который добавили штатную навигацию. Карты навигации хранятся на SD-карте, для которой в Amundsen предусмотрен второй слот.
2013-2015м.г. Экран 5.8 дюйма. Разрешение 400*240. Есть CD-привод, читающий mp3
В первом поколении было много модификаций Bolero, потому стоит обратить на них внимание:
5E0 035 812 /812A комплектуется монитором с кнопками Mute и TP — без блютуса, без голосового
5E0 035 819 /819A комплектуется монитором с кнопками Phone и TP — c блютусом, без голосового
5E0 035 840 /840A комплектуется монитором с кнопками Phone и Voice — c блютусом, с голосовым управлением. Данный юнит уже имеет оптический выход для аудиосистемы Canton (Mib1), и поддерживает простую камеру заднего вида без траекторий. 812/819 тушки камеру не поддерживают!
5E0 035 864/864A — это уже Amundsen, в его мониторе помимо кнопок Phone и Voice есть кнопки Navi и Traffic
То есть здесь есть штатная навигация, в Европе даже через радио работают пробки, камеру и оптику так же поддерживает.
Так же каждая модификация имеет аналог с DAB-антенной (820,842,874), но для РФ это неактуально, потому просто упомяну, что такие тоже бывают
Последняя прошивка на Mib1 стандарт(общая для всех) — SW 0490
2016-2017м.г. Экран 6.5 дюйма. Разрешение 800*480. Звук намного лучше чем даже прошитый mib1, читает теперь flac.
CD-привод упразднили, но теперь есть Smartlink! Для работы последнего USB на миб2 — нового образца, может заряжать телефон током до 1А.
Так же серьезно улучшилась графика(в 4 раза лучше разрешение), добавился новый функционал.
Простые версии Bolero упразднили, на Октавии ставились только 840ые юниты, а функционал блютус и голосовое резался на программном уровне, но на рапиде встречал 819B, который кстати смартлинк не поддерживает, ну и камеру с кантоном тоже)
А через год в середине 2016го пошли уже 840B/864B. Причем эти же тушки начали ставить на рестайл с монитором 8″ Mib2.5. Последнее Актуальное ПО SW 0367.
Отличие А от B:
В последней свежее графика, есть 3 скина внутри — Как в «А» на 5 радиостанций, на 6 радиостанций, и рестайлинговый скин, а отображение автомобиля можно сделать как дорестайл, так и рестайл.Так же добавились некоторые функции, которые в А не были доступны в принципе, например AIR CARE. В Амудсене в ревизии B появился Wi-Fi
Mib2.5 (Mib 2gp) Bolero/Amundsen
2017год-
Собственно впервые появились на A7FL, монитор теперь 8″, разрешение прежнее 800*480, кнопки сенсорные теперь, подсветка стала белая
Про тушку миб2 стандарт 5Q00358xxB я уже писал, это переходная модель, и главный функционал, присущий именно mib2.5 тут отсутствует.
Mib2.5 это тушки 840С(864С, 874С и т.д.)
Основные фишки — перешили чуть звук, улучшилась графика, меню стало анимировано плиткой, магнитола теперь может менять свой фон в зависимости от выбранного цвета амбиент-подсветки, при наличии оптики может выдавать иконки радио, альбомов, контактов и навигацию на Virtual Cockpit (AID)
Mib High (Columbus)
Собственно топовая мультимедиа для Шкоды
2013-2015м.г.
Экран 8″, разрешение 800*480, блютус, голосовое, штатная навигация с пробками через радио(для Европы).
Производитель Harman.Карты уже не 2.5D, как в Амундсен, а полноценные 3D, хранятся на внутренней памяти.
Изготовитель уже не Panasonic, а Harman. В наличии имеет жесткий диск и CD/DVD, на Коламбусе уже можно смотреть фильмы в формате звука 5.1. Ну собственно наверное всё)
артикулы тушек 5E0035020,5E0035021,5E0035043,5E0035044
Mib2 Columbus
2016-2017м.г.
Экран не менялся вообще(то есть тот же артикул) 8″, разрешение 800*480, блютус, голосовое, штатная навигация с пробками через радио(для Европы). Так же жесткий диск и CD/DVD-привод
3V0035020,3V0035021,3V0035043,3V0035044
Но по сравнению с миб1 улучшилась графика, улучшился звук, добавились современные функции, в последних версиях ПО уже рестайлинговый скин, хотя машина только дорест.
Появился как в миб2стд Смартлинк, так же модуль Wi-Fi, в некоторых модификациях LTE, теоретически можно сделать навигацию с пробками(в Европе работает с завода). Можно раздавать интернет по Wi-Fi в машине.
2017г. —
Экран уже 9.2 дюйма, полностью сенсорный, кнопки остались только слева, подсветка белая, разрешение стало выше, графика лучше, все примочки mib2.5 std конечно есть и здесь. И DVD-привод никуда не делся)
Миб2.5 — начинаются все на 565 035 0хх
565035020 — с DAB-радио, без LTE
565035021 — с DAB-радио, с LTE
565035043 — без DAB-радио, без LTE
565035044 — без DAB, с LTE
Буква на конце не имеет большого значения, т.к. при обновлении ПО меняется и она. Разве что сложно обновить будет тушку без буквы (ПО 0933). А так 021C(ПО 1382) прошилась в 021E (ПО 1440) — последнее на данный момент.
Карты полноценно дублируются с AID. В Амудсен либо там, либо там, а на втором экране остаются подсказки
Так же начиная с миб2 в std и high есть спорт-меню и можно добавить POI
В кратце о функционале рассказал. Теперь о том, что нужно для перехода с той или иной тушки.
1) Для перехода со свингов на std/high необходим удлинитель квадлока, питание на монитор, кабель на монитор, кабель USB с доп питанием, сам разъем USB
2) Для перехода с миб1 на миб2/2.5 необходимо будет заменить USB-разъем. Провода все подходят, необходимо лишь доработать по месту канцелярским ножом замки разъемов на USB и мониторе
3) Свежеустановленная магнитола падает в защиту компонентов, чтоб её разблокировать необходимо посетить ОД, либо умельца с онлайном, «ВАСЕЙ» это не делается
5) Чтобы был доступен весь функционал, необходимо сделать разлочку. Разлочка делается либо на авто, либо покупается магнитола с заранее разблокированным функционалом, причем уже можно заказать разлочку, чтобы не ездить к ОД для снятия защиты. Будет просто ни на что не влияющая ошибка по защите компонентов
6) Если стоит аудиосистема Canton, то вместе с переходом на другое поколение необходимо менять и усилитель. Он так же есть 3х видов, mib1 (дружит только с миб1 поколением), mib2 и mib2.5. Последние взаимозаменяемы, но последний имеет металлический корпус и лучше по звуку
7) Применимость мониторов Bolero/Amundsen/Columbus
а) Мониторы Bolero с/без BT, с/без Голосового, мониторы Амундсенов взаимозаменяемы между собой в пределах одного поколения. То есть установив минимальный монитор на Амунден, придется просто каждый раз заходить в меню для выбора навигации или телефона, и если наоборот, то просто не будут работать кнопки, функционала которых нет.
Мониторы Mib1 std нельзя поставить на Mib2 и наоборот. Разрешения у них разные, работать не будет
б) Мониторы с разрешением 800*480 полностью взаимозаменяемы. То есть вы можете взять тушку Columbus mib1/mib2 или Bolero/Amundsen mib2/mib2.5 и поставить на него любой монитор из этого же списка.
Естественно кнопка Traffic не будет работать на Bolero, а для выхода в навигацию с монитором от Болеро придется щелкнуть кнопку Menu, и там выбрать Навигацию. Последний пример актуален владельцам Болеро миб2.5, которые захотели Амундсен 2.5, но не хотят тратить лишние деньги на замену монитора(собственно разница в одно нажатие) Либо вы собираете комплект с нуля и у вас мало денег, покупаете миб2-2.5 тушку болеро и к нему монитор миб2 6.5 дюйма, которые сейчас стоят совсем недорого.
в) Монитор 9.2 дюйма от Columbus подходит только для Columbus, на другие тушки его не установить, и другие мониторы на Коламбус 2.5 не поставить
Поскольку Bolero mib2/2.5 имеют схожее железо, при желании можно 840A перешить в 840С
Или Амундсен 864А прошить в 864С, просто Wi-Fi в нем не будет
Так же перешивают Columbus mib2 в 2.5(хотя говорят миб2 коламбус по железу слабее), но после этого надо искать монитор.
Вот так сухо, но по делу, разжевал постоянно задающийся мне вопрос)
По вопросам приобретения Mib2/2.5 Bolero, Amundsen, Columbus пишите в ЛС
Кодировка Bolero — Доказательство усиления звука.
Привет всем. После покупки машины, единственное что напрягало — это звук. Ну слабый он, особенно после Alpine CDA-9857R с САБом.
Начал читать гугл, оказалось ну очерь распространенная печалька.
Однако мнения сильно расходились(копи-пейст внизу поста), и я решил все-таки сам проверить.
Плюс к тому, у меня в наличии только китайский вася, и вполне ожидал, что звук вернется обратно после установки на сигналку.
«Однако есть нюанс», как говорилось в старом анекдоте про Василий Иваныча и Петьку.
Заключается он в том что, при таких изменениях в кодировке, Валера в ходит в заломаный режим работы, который как раз и востанавливается после перезагрузки машины.
То есть в этом режиме просто не работают эти Вареровские активные фильтра, которые не дают испортить динамики, которые заглушают громкость, которые заглушают определенные частоты. Что так не нравится пользователям данной магнитолы.
Вообщем-то этот пост скорее показывает, что может Валера с своим усилителем, но не показывает как это сделать.
Далее будут видосы, на которых хорошо видно разницу.
Скачал ДБ метр в плеймаркете, просто для того чтоб увидеть дельту. Точность результатов не была первостепенной задачей.
Skoda Octavia A7 Bolero Defaults (Баста — Интро)
Skoda Octavia A7 Bolero After Coding (Баста — Интро)
Skoda Octavia A7 Bolero Defaults (Subwoofer Test Music — Deep Ass Base)
Skoda Octavia A7 Bolero After Coding (Subwoofer Test Music — Deep Ass Base)
Skoda Octavia A7 Bolero Defaults (Andy C — Haunting)
Skoda Octavia A7 Bolero After Coding (Andy C — Haunting)
Собственно та информация, что собрал:
*************************************************
В общем, я психанул:)
По многочисленным просьбам и заявкам, расписываю кодировку улучшения звука.
Проверено на аудиосистемах VW Golf 7, Seat Leon 3, Octavia A7. Данная кодировка НЕ ПОДХОДИТ для Columbus, Discover Pro и прочих топ-систем. Вы просто лишитесь звука.
Также, в очередной раз напишу предупреждение о том, что китайские отломы и ВАСИ вредны для здоровья блока 5F в особенности, если у вас SWING и прочее.
Работайте ODIS-ом и VCP. Получится ли всё правильно при использовании отломов — не знаю, не проверял.
Все испытуемые, даже не обладая абсолютным музыкальным слухом, отметили значительное улучшение звучания после применения кодирования и соответствующих настроек эквалайзера.
в папке вася или что там у вас смотрите Debug, там есть текстовый файл с вашими всеми изменениями, есть и кодировки и адаптации.
no allocation это 00?
internal это 01?
external это 02?
некая хрень это 04?
Поставил 00 в 11 байте. Значительно лучше стало, особенно с басами (при кодировке 04 особой разницы с заводской 01 не было). У меня правда ещё двери передние проклеены вибропластом, это тоже эффект даёт на басах. Делал Васей, магнитола Bolero.
Поставь на Болеро 00, звук пропадет и появится после перезагрузки Болеро (зажать кнопку включения)и появится лучший звук для этой Головы
В 11 байте было 01 поставил 03, звук получше стал, более сочнее что ли, но последняя четверть как резалась, так и режется. Я правильно понимаю, No allocation это значение 00? Где-то проскакивала инфа, что 04 больше подходит для Болеро с Кантоном.
По поводу звука лучше или хуже? Несомненно лучше! Сначала вкратце опишу свои ощущения по ходу кодирования. Болеро, кодировал китайским VCDS 12.12, все сработало без ошибок. 1. Сразу изменил значение 04, звук стал объемным но грубоватым. 2. Изменил значение на 00, басы не режутся но их слишком много, взахлеб с музыкой. Решил совместить 01 и 04, выставил значение «05» и не зря, звук объемный + бархатные басы. п.с. после кодировки ради интереса вернулся на знач. 01 но звук как при 00.
Кстати, 11 байт без ошибок принимается только 01, или 00. При другом кодировании со временем появляется ошибка в 5F, по-крайней мере на Swinge (перепробовал разные варианты)///
Тоже не выдержал и рванул пробовать. Да, безболезненно принимает 00 и 01, с 04 и 05 выскакивает ошибка, но ее удаляешь и потом больше ее нет. По умолч 01, поставил 04, понравилось, потом 00 — стало как то непонятно, басов много, но остальное не очень. Поставил обратно для сравнения 04 и затем решил пробовать 05, стало басов еще больше, но голос и высокие исчезают в никуда)) Оставил 04, пока самое лучшее. Спасиб всем за наводку и открытые кодировки! Может у кого Одис расскажет, что означает 04, 05, 06, 07, а то 04 обозвали «какой то хренью»))

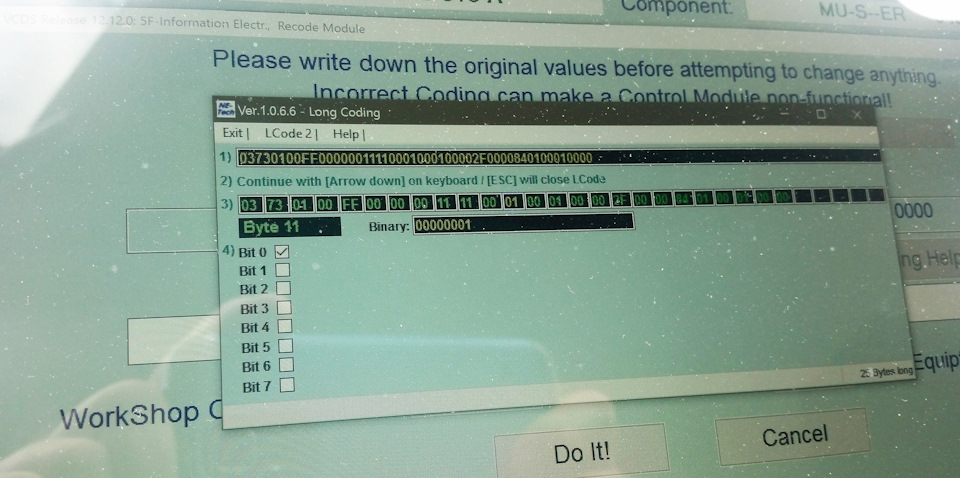

Bolero. VCDS 12.12 китай. При кодировании 11 Байта Блока 5F, заметил такую особенность. Если в настр. звука низкие частоты были увеличены то после кодирования в 04, 05 они сбрасываются но ползунок в настройках остался увеличенным, поэтому нужно обнулить эквалайзер и заново настроить. Еще раз убедился что в «00» бас захлебывается, «04» похож на loud но отдельно от «Бит 0» звучит так себе, поэтому «05».
Зазуделось поставить 04 в 11б 5f.
Взял ноут пошел в гараж.
Данные одис по 11му:
00 — no allocation
01 — internal
02 — external
03 — external BAP
04 — reserved text
У меня свинг, остановился (опять-же) на 00.
По поводу звука в 11 байте:
Я давно нашел этот байт в одисе. Но Петр либо делает не это, либо это полная лажа.
Там выбирается усилитель, т.е. internal (усилитель магнитолы) или external (усилитель Canton и пр.).
BAP — это протокол связи внешнего усилка (canton, dynaudio или др.) с головой (поддерживается/не поддерживается).
При external будут ошибки периодически возникать (нет связи/неправильно закодирован блок)
Reserved text понятно из названия — х.з. Если провести аналогию с А5, то это кодирование 1 байта в 56 блоке.
Это лично моё мнение.
На болеро изменил 11 с 01 на 00. Магнитолу включал/выключал, зажигание включал/выключал, на охрану ставил/снимал. Эффект напоминает loud. Делал Васей.
предостерегу таких как я, обладателей китайских 12.12.0, что это такое. Никогда и ни при каком случае не лезьте в 17 и 18 байт в блоке 5F!
Звук в 11 байте — 05. Прекрасный, чистый звук, со всеми нюансами. При прослушивании классики — сидишь как в зале Чайковского (почти шутка )
При кодировании Всей после перезапуска тоже слетало (может и кажется, но громкость точно падает). Но, субъективно, при 00 лучше чем при 01.
Одисом у меня кодировка 05 не принялась, оставил 00.
Попробуй со вводом пароля 20103
По изменению звука: по умолчанию 01-называется этот вариант в одисе internal
00—no_allocation
05- reservet_text
есть еще- external
и external_BAP просмотрел все кодировки доступные от гольфа и октах у всех 01?
05 дает ошибку после стирания которой все ровно, звук меняется как и при 00 не скажу в лучшую ли сторону, но мееняется, может это все кодировки под различные варианты установки акустики, включая усилок.
На болеро лучше всего звучит 05
Задал значение 05 в 11 байте, при кодировании звучания болеро…Звук перестал резаться — порадовало. Т.к. поставил саб, хотелось бы басы с фронта убрать…но я наверное много хочу))
Добрый вечер. В 5f в 11 байте поменял кодировку с 01 на 05.( у меня Amundsen) Звук стал приятнее, громче (басистее), катаюсь уже дней 5 не слетает. Делал 12.12.0 китай. Спасибо за кодировку.
И еще я в конец запутался с улучшением звука для Болеро!
Что все таки ставить Васей в 11 байте 00, 04 или 05? чтоб потом не слетала кодировка или Васькой это пока не реально?
если болеро — 04, если свинг — 00.
а вроде пишут что 05 лучше не? после активации последовательность действий какова?: закрыть прогу на ноуте, затем выключить зажигание и снова включить так или еще что то?
пробуйте сами 04 или 05, мне 04 больше нравится. смотрите за ошибками с 05. принять кодировку, выйти из проги, выключить зажигание, вытащить ключ, вставить ключ и включ зажиг, никаких сбросов я не делал, звук новый сохраняется. У меня на сеате он при принятии кодировки уже меняетя, а на шкоде с болеро — мафон должен заткнуться после принятия кодировки, заработает потом.
VCDS 12.12.0 китай:
подтверждаю кодировка на месте а звук слетает через некоторое время (
5 мин.) после выкл. зажигания.
причем слетает не после выключения зажигания а после того как болерко само перезагружается цобака
ну не знаю когда поставил 5динамики надрывались а потом опять как было играет
может как повезет, там говорили еще ошибки выскакивают, у меня нет, проверял — как стояло 05 так и стоит, а до этого опять слетало с 01 на 00.
«BAP» в 11 байте блока 5F как-то связан с парковочной камерой и в самом парктронике есть его расшифровка. У меня он (оптич. парковочный ассистент) включен в настройках парктроника, но выбрана опция что камера отсутствует.
Получается что: 00 — звук лучше. 01 — верх и низ зарезаны.(смазаны); 05 — выдает ошибку оптич. ассистента парковки. Другие значения не пробовал.
При 04 в меню свинга в настройках звука появляется пара опций, которые если их включить, портят звук. Там какое-то объемное звучание и еще что-то (вот они: Skoda Surround и Virtual Subwoofer).
Когда зашел Васей в блок 5F, то кодировка осталась, но вот звук сразу вернулся как будто был 01.
Было 01, попробовал сначала 04, потом 05 и вылезла эта ошибка. Потом уже поставил 00, но она так и висит, наверное где то в другом блоке чего-нибудь включилось.
Да ничего практически не меняется при простом изменении бита в блоке 5F! Плацебо! НО! Попробуйте послушать музыку после изменения бита через AUX или Bluetooth первоначально в настройках громкости поставить на этих источниках максимум — колонки будут хрипеть! А для того, чтобы было так с любого источника, надо копаться в грин меню!
На какой машине? У меня на болеро хоть что ставь — ошибки нет.
На свинге 2 ставил 5ку(external booster) — появлялась ошибка, но чуть поглубже как бы музыка играет. чуть. оставил 4ку(internal booster) — нет ошибки. Но звук такой же вроде как и был…
Я как-то себе делал давно еще 4ку вместо 1, и сразу один и тот же трек слушал. Разница была на лицо. Но я не помню с какого источника я слушал в тот момент. Делал Васей, поэтому потом настройка слетела.
После я замечать начал прибавку громкости только на аух и БТ
P.S. в АУХ можно телефон подключить, нужен только кабель, он дешвый. Услышишь разницу сразу!
4-х кан-ый усилок на колонки + моноблок c сабом (минимум 350Вт номиналом) + изменение 11байта в блоке 5f на 00 (для Swinga) или 05 (для Bolero) с помощью VAS5054A+ODIS конкретно изменят звучание в твоей машине. Звук без усилков — это просто дохленькое щебетание…
Сделал на новом свинге
Только Грин меню нет, появилось инжениринг меню
Ну очень интересное меню
Через данное меню можно кодировать блок 5ф (адаптацию там не нашёл) Можно покрутить настройки звука, в звуке не силён но звучание действительно стало другим, включил лауднесс, ещё там есть фича (что и как ещё не разобрался) для тех у кого на максимальной громкости режет звук — у меня получилось что с нуля при увеличении громкости родной крутилкой звук прибавляется намного громче и бассистее. Раньше при включении магнитолы громкость стояла 10, теперь убавил до 7 иначе слишком громко.
Действительно появился басс, чувствуется через дверные карты и давление воздуха на левую ногу. Надо ещё попробывать поиграть со штатным эквалайзером (он у меня в стоке). Ещё я в адаптация частоты в половину порезал (может это дало что-то) Далее в этом меню нашёл пункт загрузка картинок с сд-карты (читает только пнг картинки и только разрешения под экран, зума нет) — кто говорил что на свинге нельзя картинки смотреть?))))
Также включил функцию делать скриншоты экрана (как только их делать не знаю) Можно настроить яркость дисплея (либо автоматически) Через тоже меню поигрался логотипами при загрузке и машинки в состоянии (только получилось поменять на комбик)
Изменение звучания результативно. Дело в различных настройках усиления устройств воспроизведения. Радио никак не усиливается, например. И настройки не сохраняет. А вот с усилением БТ, Аукса, СД-карты и СиДи можно поиграться. И звук будет сильнее. ФМ победить не удалось. После выключения зажигания настройки возвращаются в ноль.
Дело не в китайском шнурке и васе.
Возможно вас излечит ХАРД РЕСЕТ БОЛЕРО.
CAR+SETUP+кнопка включения.
Меняем шнурком звук, потом выключаем прогу и жмем и удерживаем кнопки на болеро до полной перезагрузки. После перезагрузки — музыка слетать не должна.
выключается также как и включается в инженерном одисе, ставишь неактив и все. проверено. а выйти из него просто стрелка на экране «назад»
У меня через адаптацию оно не включается. Только через выбор Diagnostic Session.
все правильно. наводим на 5F, диагностич сессия, выбираем delop как там его, потом идем в адаптации 5f и вырубаем. у меня так. вчера пробовал несколько раз туда сюда. Видимо, мой одис тупит. С xds было тоже самое. Помогла переустановка.
Когда 11 бит меняют, получают е нестираемую ошибку. Поэтому не хотел экспериментировать.
Или всё таки стоит попробовать и если звучание не понравится, то вернуть в сток?
