База данных – основа информационной системы

Урок 6. Информатика 11 класс ФГОС

В данный момент вы не можете посмотреть или раздать видеоурок ученикам

Чтобы получить доступ к этому и другим видеоурокам комплекта, вам нужно добавить его в личный кабинет, приобрев в каталоге.

Получите невероятные возможности

Конспект урока «База данных – основа информационной системы»

На данном уроке мы с вами узнаем, что такое база данных, на какие виды делятся базы данных, что такое система управления базами данных и многое другое.

Для упорядоченного хранения и обработки больших объёмов информации создаются базы данных.

База данных в сокращении БД – это совокупность специальным образом организованных данных, которые хранятся в памяти вычислительной системы и отражают состояние и взаимодействие объектов в определённой предметной области.

Вычислительная система в данной ситуации — это компьютер или компьютерная сеть. База данных, которая хранится в памяти на отдельном компьютере, называется централизованной. В свою очередь, база данных, которая хранится в памяти компьютерной сети, называется распределённой.

База данных – это компьютерная информационная модель некоторой реальной системы. К примерам можно отнести клиентов интернет магазина, жителей Российской Федерации, абитуриентов, поступающих в определённый ВУЗ, клиентов банка, участниц конкурса «Мисс Россия» и так далее.

Такую систему называют предметной областью базы данных и информационной системы, в которую входит база данных.

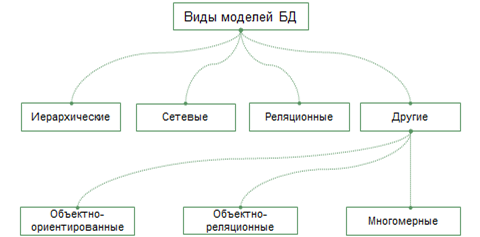

Виды моделей данных делятся на: иерархические, сетевые и реляционные. А также в последнее время начали разрабатываться и использоваться другие виды моделей данных, такие как объектно-ориентированные, объектно-реляционные, многомерные и так далее.

С некоторыми из них вы уже знакомы. Давайте вспомним, что они из себя представляют.

Иерархическая модель данных – это модель данных, где используется представление базы данных в виде древовидной (иерархической) структуры, состоящей из объектов (данных) различных уровней.

Между объектами в этой модели существуют связи, каждый объект может включать в себя несколько объектов более низкого уровня.

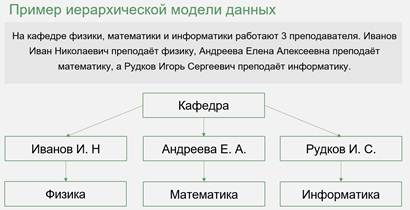

Для большей наглядности давайте на примере построим иерархическую модель данных исходя из следующего условия: на кафедре Физики, математики и информатики работают три преподавателя. Иванов Иван Николаевич преподаёт физику, Андреева Елена Алексеевна преподаёт математику, а Рудков Игорь Сергеевич преподаёт информатику.

Главной вершиной данной модели будет являться кафедра. Изобразим её в виде прямоугольника. Она включает в себя трёх преподавателей. Также изобразим их схематично и подпишем именами, а от кафедры к каждому преподавателю проведём стрелки. Далее у каждого преподавателя есть свои предметы, которые он ведёт. Также изобразим их схематично и проведём стрелки. Таким образом, мы получили графическое отображение иерархической модели данных кафедры.

Следующее определение, которое мы должны вспомнить – сетевая модель данных.

Сетевая модель данных – это структура, в которой любой элемент может быть связан с любым другим элементом.

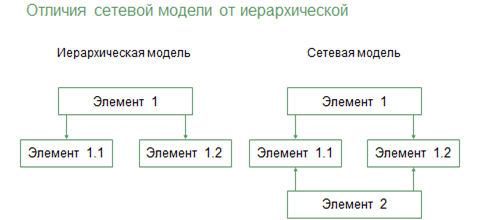

Сетевая модель данных – это расширение иерархической модели. Так как если в иерархической модели элементы нижнего уровня строго подчинены элементам верхнего уровня, то в сетевой модели нет строгого подчинения.

Для построения сетевой модели возьмём простой пример: Маша любит слушать музыку и играть в компьютер, Андрей занимается спортом и также любит играть в компьютер, Таня любит читать книги и заниматься спортом, Антон любит слушать музыку и читать книги.

Давайте всё это изобразим графически. Машу, Андрея, Таню и Антона изобразим в виде прямоугольников, так же, как и их увлечения: чтение, музыка, компьютер, спорт, и подпишем соответствующим образом. Далее по условию Маша любит слушать музыку и играть в компьютер. Проведём прямые от Маши к её увлечениям. Затем аналогичным образом поступим и с другими ребятами. Исходя из нашей схемы, мы можем сказать, кто и чем увлекается, а также, при необходимости ответить на некоторые вопросы. Например, «Сколько ребят любит играть в компьютер, и кто именно?». Смотрим на элемент «Компьютер». Можно ответить на поставленный вопрос: двое ребят любят играть в компьютер, и, идя по прямым, мы видим, что это Маша и Андрей.

Переходим к реляционной модели данных. Эта модель является более распространённой.

Реляционная модель данных – это совокупность данных, которые представлены в виде двумерных таблиц.

Из определения можно сделать вывод, что основной информационной единицей реляционной базы данных является таблица. Такая база данных может состоять как из одной, так и из множества взаимосвязанных таблиц.

Таблица реляционной базы данных состоит из записей и полей. Записи – это строки таблицы, а поля – это, соответственно, столбцы.

В записи должна содержаться информация только об одном объекте: например, данные об одной из участниц конкурса «Мисс Россия» (имя, фамилия, город, возраст и так далее). В свою очередь поле содержит информацию о значениях только одной из характеристик объектов: например, только имена всех участниц, или только фамилии, или только города и так далее.

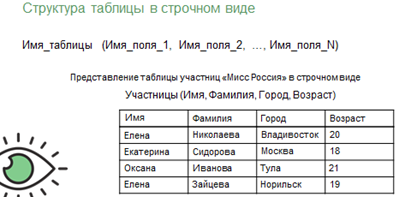

Если нам необходимо записать структуру таблицы в строчном представлении, то она будет выглядеть следующим образом:

На первом месте будет идти ИМЯ таблицы, далее, в скобках перечисляются имена существующих полей. Например, Имя поля один, Имя поля два и так далее.

То есть, если брать в качестве примера для строчного представления таблицу с данными об участницах конкурса «Мисс Россия», то она будет выглядеть следующим образом:

Участницы (Имя, Фамилия, Город, Возраст).

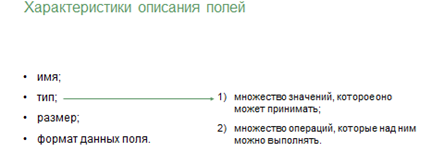

Для описания поля используются следующие характеристики: имя, тип, размер, формат данных поля.

Все имена полей таблицы должны быть различными.

Каждое поле таблицы имеет определённый тип. Тип поля зависит от его свойства:

Первое: множество значений, которые оно может принимать;

Второе: множество операций, которые над ним можно выполнять.

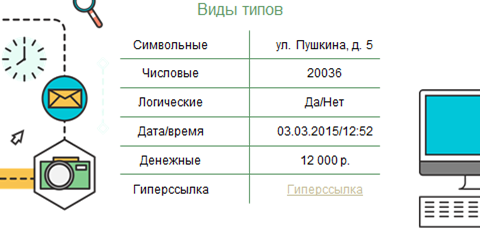

Типы бывают следующих видов: символьные, числовые, логические, дата/время, денежные, гиперссылка и так далее.

Символьный тип выбирается в том случае, если нам необходимо ввести текстовые или числовые данные, которые не требуют вычисления, числовой – если нам необходимо ввести произвольные числовые значения. Логический тип предназначен для полей, данные в которых могут принимать только два значения: Да (Истина) и Нет (ложь). Тип дата – если нам необходимо будет вводить дату и время в различных форматах. Денежный тип предназначен для поля, в котором будут содержаться числовые денежные значения. Тип Гиперссылка – это поле-ссылка на некоторый документ или файл.

Длина поля (размер) указывает максимальное количество символов, которые могут содержаться в поле.

Например, для нашей таблицы Участницы могут быть установлены следующие типы:

Символьный тип: Имя, Фамилия, город.

Числовой тип: Возраст.

В таблице базы данных существует такое понятие как ключ. Ключ – это поле или совокупность полей, значения которых в записях не повторяются, то есть являются уникальными.

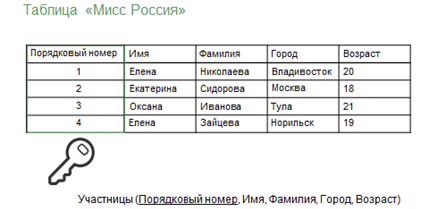

Рассмотрим таблицу участниц «Мисс Россия». Добавим в неё пятое поле, которое назовём «Порядковый номер», и пронумеруем наших участниц по порядку. Также в нашей таблице есть четыре поля, которые содержат в себе информацию об имени, Фамилии, городе и возрасте участниц. Уникальным полем (ключом) в данной таблице будет являться Порядковый номер, так как данные во всех остальных полях могут повторяться.

Если представить данную таблицу в строчном представлении, то получим следующее.

Как видите, появилось подчёркнутое имя поля «Порядковый номер». Это говорит о том, что данное поле является ключом в представленной таблице.

Также в нашем уроке нам необходимо познакомиться с таким понятием как: «Система управления базами данных», сокращённо СУБД.

Система управления базами данных или СУБД – это комплекс языковых и программных средств, предназначенных для создания, ведения и использования базы данных многими пользователями.

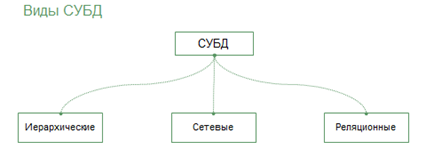

В зависимости от того, какой вид модели данных используется, выделяют иерархические, сетевые и реляционные СУБД.

Более распространёнными для использования на персональных компьютерах являются полнофункциональные реляционные СУБД. Они выполняют одновременно две функции: функцию системных средств и функцию пользовательского инструмента для создания приложений. Примером этой СУБД является Майкрософт Аксес.

Полноценная информационная система на компьютере состоит из трёх частей:

СУБД плюс база данных плюс приложения.

С помощью СУБД можно:

• создавать структуры базы данных;

• заполнять базу данных информацией;

• изменять (редактировать) структуру и содержание базы данных;

• искать необходимую информацию в базах данных;

• выводить необходимую информацию на экран монитора, в файл и на бумажный носитель.

• устанавливать защиту базы данных.

Сегодня мы с вами узнали, что назначением базы данных является организованное хранение данных в информационной системе.

Модель данных – это описание структуры данных, которые хранятся в базе данных.

Таблица – это основная структурная составляющая реляционной базы данных, состоящая из полей (столбцов) и записей (строк).

Ключ – это идентификатор записи.

Система управления базами данных (СУБД) – это программное обеспечение для работы с базами данных.

Источник

Что такое База Данных (БД)

База данных — это место для хранения данных. Используется в том числе в клиент-серверной архитектуре. Это все интернет-магазины, сайты кинотеатров или авиабилетов. Вы делаете заказ, а система сохраняет ваши данные в базе.

В этот статье я на простых примерах расскажу, что такое база данных и как она выглядит. А потом поясню некоторые термины из конкретной (реляционной) базы. Те, с которыми вы почти наверняка столкнетесь на работу.

Статья рассчитана на начинающих тестировщиков или аналитиков, то есть тех, кто будет работать с базой, но не на супер-глубоком уровне. Она для тех, кто только входит в мир ИТ, и многого не знает. Она объясняет, что это за звено в клиент-серверной архитектуре такое, и зачем оно нужно.

Содержание

Что такое база данных

База данных — хранилище, куда приложение складывает свои данные. Если приложение небольшое, отдельная база не нужна. Но потом это становится удобнее и выгоднее с точки зрения памяти.

Катя решила открыть свой магазинчик. Она нашла хорошую марку обуви, которую «днем с огнем» не сыскать в ее городе. Заказала оптовую партию и стала потихоньку распродавать через знакомых. Пришлось освободить половину шкафа под коробки, но вроде всё поместилось.

Обувь хорошая, в розницу заказывать в других местах невыгодно — и вот уже у Кати есть постоянные клиенты, которые приводят друзей. Как только какая-то пара заканчивается, Катя делает новый заказ.

Но покупатели хотят новинок, разных размеров. Да и самих покупателей становится все больше и больше. В шкаф коробки уже не влезают!

Теперь, если покупатель просит определенную пару, Катьке сложно её найти. Пока коробок было мало, она помнила наизусть, где что лежит. А теперь уже нет, да и все попытки организовать систему провалились. Места мало, да и детки любят с коробками поиграть.

Тогда Катька решила арендовать складское помещение. И вот теперь красота! Не надо теснить своих домашних, дома чисто и свободно! И на складе место есть, появилась система — тут босоножки, тут сапоги.

Чем больше объемы производства, тем больше нужно места. Если в начале пути склад не нужен, всё поместится дома, то потом это будет оправданно.

Тоже самое и в приложениях. Если приложение маленькое, то все данные можно хранить в памяти. Но учтите, что это память на вашем компьютере, вашем телефоне. И чем больше данных туда пихать, тем медленнее будет работать программа.

Место в памяти ограничено. Поэтому когда данных много, их нужно куда-то сложить. Можно писать в файлики, а можно сохранять информацию в базу данных (сокращенно БД). Выбор за вами. А точнее, за вашим разработчиком.

Как она выглядит

Да примерно как excel-табличка! Есть колонки с заголовками, и информация внутри:

Это называется реляционная база данных — набор таблиц, хранящихся в одном пространстве.

Что за пространство? Ну вот представьте, что вы храните все данные в excel. Можно запихать всю-всю-всю информацию в одну огро-о-о-о-мную таблицу, но это неудобно. Обычно табличек несколько: тут информация по клиентам, там по заказам, а тут по адресам. Эти таблицы удобно хранить в одном месте, поэтому кладем их в отдельную папочку:

Так вот пространство внутри базы данных — это та же самая папочка в винде. Место, куда мы сложили свои таблички, чтобы они все были в одном месте.

Пример базы Oracle

Цель та же — выделить отдельное место, чтобы у вас не была одна большая свалка:

заходишь в папку в винде → видишь файлики только из этой папки

заходишь в пространство → видишь только те таблицы, которые в нем есть

Хранение данных в виде табличек — это не единственно возможный вариант. Вот вам для примера запись из таблицы в системе Users. Там используется MongoDB база данных, она не реляционная. Поэтому вместо таблички «словно в excel» каждая запись хранится в виде объекта, вот так:

А еще есть файловые базы — когда у вас вся информация хранится в файликах. Да-да, простых текстовых файликах!

Почитать о разных видах баз данных можно в википедии. Я не буду в этой статье углубляться в эту тему, потому что моя задача — объяснить «что это вообще такое» для ребят, которые базу в глаза не видели. А на работе они скорее всего столкнутся именно с реляционной базой данных, поэтому о ней и речь.

Как получить информацию из базы

Нужно записать свой запрос в понятном для базы виде — на SQL. SQL (Structured Query Language) — язык общения с базой данных. В нем есть ключевые слова, которые помогут вам сделать выборку:

select — выбери мне такие-то колонки.

from — из такой-то таблицы базы.

where — такую-то информацию.

Например, я хочу получить информацию по клиенту «Назина Ольга». Составляю в уме ТЗ:

В дословном переводе:

Комментарии в Oracle/PLSQL — мой перевод остается работающим запросом, потому что я убрала «лишнее» в комментарии

Если бы у меня была не база данных, а простые excel-файлики, то же действие было бы:

Открыть файл с нужными данными (clients)

Поставить фильтр на колонку «ФИО» — «Назина Ольга».

То есть нам в любом случае надо знать название таблицы, где лежат данные, и название колонки, по которой фильтруем. Это не что-то страшное, что есть только в базе данных. Тоже самое есть в простом экселе.

Бывают запросы и сложнее — когда надо достать данные не из одной таблицы, а из разных. В базе это будет выглядеть даже лучше, чем в эксельке. В экселе вам нужно открыть 1-2-3 таблицы и смотреть в каждую. Неудобно.

А в базе данных вы внутри запроса SQL указываете, какие колонки из каких таблиц вам нужны. И результат запроса их отрисовывает. Скажем, мы хотим увидеть заказ, который сделал клиент, ФИО клиента, и его номер телефона. И всё это в разных таблицах! А мы написали запрос и увидели то, что нам надо:

id_order

order (таблица order)

fio (таблица client)

phone (таблица contacts)

И пусть в таблице клиентов у нас будет 30 колонок, а в таблице заказов 50, в результате выборки мы видим ровно 4 запрошенные. Удобно, ничего лишнего!

Конечно, написать такой запрос будет немного сложнее обычного селекта. Это уже select join, почитать о нем можно тут. И я рекомендую вам его изучить, потому что он входит в «базовое знание sql», которое требуется на собеседованиях.

Результаты выборки можно группировать, сортировать — это следующий уровень сложности. См раздел «статьи и книги по теме» для получения большей информации.

Как связать данные между собой

Вот например, у нас есть интернет-магазин по доставке пиццы. Так выглядит его база данных:

В таблице «client» лежат данные по клиентам: ФИО, пол, дата рождения и т.д.

last_name

first_name

birthdate

В таблице «orders» лежат данные по заказам. Что заказали (пиццу, суши, роллы), когда, насколько довольны доставкой?

order

addr

date

time

Роллы «Филадельфия» и «Канада»

Пицца 35 см, роллы комбо 1

Пицца с сосиками по краям

Комбо набор 3, обед №4

Но как понять, где чей был заказ? Сколько раз заказывал Вася, а сколько Алина?

Тут есть несколько вариантов:

1. Запихать все данные в одну таблицу: тут и заказы, и информация по клиентам. В целом удобно, открыл табличку и сразу видишь — ага, это Васин заказ, а это Машин.

Таблица все растет и растет, в итоге получается просто огромной! А когда данных много, легкость чтения пропадает, придется листать до нужной колонки.

Поиск будет работать медленнее. Чем меньше информации в таблице, тем быстрее поиск. Когда у нас много строк, количество колонок становится существенным.

Много дублей — один человек может сделать хоть сотню заказов. И вся информация по нему будет продублирована сто раз. Неоптимальненько!

Чтобы избежать дублей, таблицы принято разделять:

Новые объекты отдельно

Но надо при этом их как-то связать между собой, мы ведь всё еще хотим знать, чей конкретно был заказ. Для связи таблиц используется foreign key, внешний ключ.

Нам надо у заказа сделать отметку о клиенте. Значит, таблица «orders» будет ссылаться на таблицу «clients». Ключ можно поставить на любую колонку таблицы (в некоторых базах колонка должна быть уникальной, сначала её нужно такой указать). Какую бы выбрать?

Можно ссылаться на имя. А что, миленько, в таблице заказов будем сразу имя видеть! Но минуточку. А если у нас два клиента Ивана? Или три Маши? Десять Саш. Ну вы поняли =) И как тогда разобраться, где какой клиент? Не подходит!

Можно вешать foreign key на несколько колонок. Например, на фамилию + имя, или фамилию + имя + отчество. Но ведь и ФИО бывают неуникальные! Что тогда? Можно добавить в связку дату рождения. Тогда шанс ошибиться будет минимален, хотя и такие ребята существуют. И чем больше клиентов у вас будет, тем больше шанс встретить дубликат.

А можно не усложнять! Вместо того, чтобы делать внешний ключ на 10 колонок, лучше создать в таблице клиентов primary key, первичный ключ. Первичный ключ отвечает за то, чтобы каждое значение в поле было уникальным, никаких дублей. При попытке добавить в таблицу запись с неуникальным первичным ключом получаешь ошибку:

Здесь ключ — «id_order»

Вот на него и нужно ссылаться! Обычно таким ключом является ID, идентификатор записи. Его можно сделать автоинкрементальным — это значит, что он генерируется сам по алгоритму «прошлое значение + 1».

Например, у нас гостиница для котиков. Это когда хозяева едут в отпуск, а котика оставить не с кем — оставляем в гостинице!

Источник

Глава 1. Информационные системы (ИС)

2. Архипова З.В., Пархомов В.А. Информационные технологии в экономике. Учебное пособие. – Иркутск, Издательство БГУЭП, 2003.

§1. Понятие информационной системы

Под системой понимают любой объект, который одновременно рассматривается и как единое целое, и как объединенная в интересах достижения поставленных целей совокупность разнородных элементов. Системы значительно отличаются между собой как по составу, так и по главным целям.

Система – это сложный объект, состоящий из взаимосвязанных частей (элементов) и существующий как единое целое.

Подсистема – это часть системы, выделенная по какому-либо признаку.

Пример. Приведем в качестве примера несколько систем, состоящих из разных элементов и направленных на реализацию разных целей.

Главная цель системы

Люди, оборудование, материалы, здания и др.

Электронные и электромеханические элементы, линии связи и др.

Компьютеры, модемы, кабели, сетевое программное обеспечение и др.

Компьютеры, компьютерные сети, люди, информационное и программное обеспечение

Производство профессиональной информации

Добавление к понятию «система» слова «информационная» отражает цель ее создания и функционирования. Информационные системы обеспечивают сбор, хранение, обработку, поиск, выдачу информации, необходимой в процессе принятия решений задач из любой области. Они помогают анализировать проблемы и создавать новые продукты.

Информационная система – взаимосвязанная совокупность средств, методов и персонала, используемых для хранения, обработки и выдачи информации в интересах достижения поставленной цели.

Современное понимание информационной системы предполагает использование в качестве основного технического средства переработки информации персонального компьютера (сервера, периферийного оборудования и т.д.).

Необходимо понимать разницу между компьютерами и информационными системами. Компьютеры, оснащенные специализированными программными средствами, являются технической базой и инструментом для информационных систем. Информационная система немыслима без персонала, взаимодействующего с компьютерами и телекоммуникациями.

Говоря об информационной системе, следует рассмотреть следующие вопросы: структура ИС, классификации ИС.

Структура ИС обычно рассматривается как совокупность различных подсистем. Все подсистемы можно рассматривать как по отдельности, так и во взаимосвязи друг с другом.

Классифицировать информационные системы можно по различным признакам. В отечественной литературе по информационным системам управления ИС классифицируют обычно по следующим признакам:

— по типу объекта управления (ИС управления технологическим процессом, ИС организационного управления);

— по степени интеграции (локальные, интегрированные);

— по уровню автоматизации управления (информационно-справочные системы, системы обработки данных, информационно-советующие системы, системы принятия решений, экспертные системы);

— по уровню управления (информационные системы управления предприятием, корпорацией, отраслью);

— по характеру протекания технологических процессов на объекте управления (автоматизированная система управления дискретным производством, автоматизированная система управления непрерывным производством)

— по признаку структурированности задачи

§2. Структура информационной системы

§2.1. Типы обеспечивающих подсистем

Структуру информационной системы составляет совокупность отдельных ее частей, называемых подсистемами.

Итак, подсистема – это часть системы, выделенная по какому-либо признаку.

Общую структуру информационной системы можно рассматривать как совокупность подсистем независимо от сферы применения. В этом случае говорят о структурном признаке классификации, а подсистемы называют обеспечивающими. Таким образом, структура любой информационной системы может быть представлена совокупностью обеспечивающих подсистем (смотри рисунок).

Рис 1. Структура информационной системы как совокупность обеспечивающих подсистем

Среди обеспечивающих подсистем обычно выделяют информационное, техническое, математическое, программное, организационное и правовое обеспечение.

§2.2. Информационное обеспечение

Назначение подсистемы информационного обеспечения состоит в современном формировании и выдаче достоверной информации для принятия управленческих решений.

Информационное обеспечение – совокупность единой системы классификации и кодирования информации, унифицированных систем документации, схем информационных потоков, циркулирующих в организации, а также методология построения баз данных.

Унифицированные системы документации создаются на государственном, республиканском, отраслевом и региональном уровнях. Главная цель – это обеспечение сопоставимости показателей различных сфер общественного производства. Разработаны стандарты, где устанавливаются требования:

· к унифицированным системам документации;

· к унифицированным формам документов различных уровней управления;

· к составу и структуре реквизитов и показателей;

· к порядку внедрения, ведения и регистрации унифицированных форм документов.

Например, для учителей тоже есть требования к оформлению документов. Например, план урока оформляется с указанием темы урока, цели и задач урока, плана урока и так далее.

Однако, несмотря на существование унифицированной системы документации, при обследовании большинства организаций постоянно выявляется целый комплекс типичных недостатков:

· чрезвычайно большой объем документов для ручной обработки;

· одни и те же показатели часто дублируются в разных документах;

· работа с большим количеством документов отвлекает специалистов от решения непосредственных задач;

· имеются показатели, которые создаются, но не используются, и др.

Поэтому устранение указанных недостатков является одной из задач, стоящих при создании информационного обеспечения.

Схемы информационных потоков отражают маршруты движения информации и ее объемы, места возникновения первичной информации и использования результатной информации. За счет анализа структуры подобных схем можно выработать меры по совершенствованию всей системы управления.

Например. В качестве примера простейшей схемы потоков данных можно привести схему, где отражены все этапы прохождения служебной записки или записи в базе данных о приеме на работу сотрудника – от момента ее создания до выхода приказа о его зачислении на работу.

Построение схем информационных потоков, позволяющих выявить объемы информации и провести ее детальный анализ, обеспечивает:

· исключение дублирующей и неиспользуемой информации;

· классификацию и рациональное представление информации.

Методология построения баз данных базируется на теоретических основах их проектирования.

Для создания информационного обеспечения необходимо:

· понимание целей, задач, функций всей системы;

· выявление движения информации от момента возникновения и до ее использования, представленной для анализа в виде схем информационных потоков,

· наличие и использование системы классификации и кодирования;

· владение методологией создания концептуальных информационно-логических моделей, отражающих взаимосвязь информации;

· создание массивов информации на машинных носителях, что требует наличия современного технического обеспечения.

§2.3. Техническое обеспечение

Техническое обеспечение – комплекс технических средств, предназначенных для работы информационной системы, а также соответствующая документация на эти средства и технологические процессы.

Комплекс технических средств составляют:

· компьютеры любых моделей;

· устройства сбора, накопления, обработки, передачи и вывода информации;

· устройства передачи данных и линии связи;

· оргтехника и устройства автоматического съема информации;

· эксплуатационные материалы и др.

Документацией оформляются предварительный выбор технических средств, организация их эксплуатации, технологический процесс обработки данных, технологическое оснащение. Документацию можно условно разделить на три группы:

1. общесистемную, включающую государственные и отраслевые стандарты по техническому обеспечению;

2. специализированную, содержащую комплекс методик по всем этапам разработки технического обеспечения;

3. нормативно-справочную, используемую при выполнении расчетов по техническому обеспечению.

К настоящему времени сложились две основные формы организации технического обеспечения (формы использования технических средств): централизованная и частично или полностью децентрализованная.

· Централизованное техническое обеспечение базируется на использовании в информационной системе больших ЭВМ и вычислительных центров.

· Децентрализация технических средств предполагает реализацию функциональных подсистем на персональных компьютерах непосредственно на рабочих местах.

Перспективным подходом следует считать, по-видимому, частично децентрализованный подход – организацию технического обеспечения на базе распределенных сетей, состоящих из персональных компьютеров и большой ЭВМ для хранения баз данных, общих для любых функциональных подсистем.

§2.4. Математическое и программное обеспечение

Математическое и программное обеспечение – совокупность математических методов, моделей, алгоритмов и программ для реализации целей и задач информационной системы, а также нормального функционирования комплекса технических средств.

К средствам математического обеспечения относятся:

· средства моделирования процессов;

· методы математического программирования, математической статистики, теории массового обслуживания и др.

В состав программного обеспечения входят общесистемные и специальные программные продукты, а также техническая документация.

· К общесистемному программному обеспечению относятся комплексы программ, ориентированных на пользователей и предназначенных для решения типовых задач обработки информации. Они служат для расширения функциональных возможностей компьютеров, контроля и управления процессом обработки данных.

· Специальное программное обеспечение представляет собой совокупность программ, разработанных при создании конкретной информационной системы. В его состав входят пакеты прикладных программ (ППП), реализующие разработанные модели разной степени адекватности, отражающие функционирование реального объекта.

· Техническая документация на разработку программных средств должна содержать описание задач, задание на алгоритмизацию, экономико-математическую модель задачи, контрольные примеры.

§2.5. Организационное обеспечение

Организационное обеспечение – совокупность методов и средств, регламентирующих взаимодействие работников с техническими средствами и между собой в процессе разработки и эксплуатации информационной системы.

Организационное обеспечение реализует следующие функции:

· анализ существующей системы управления организацией, где будет использоваться ИС, и выявление задач, подлежащих автоматизации;

· подготовка задач к решению на компьютере, включая техническое задание на проектирование ИС и технико-экономическое обоснование ее эффективности;

· разработка управленческих решений по составу и структуре организации, методологии решения задач, направленных на повышение эффективности системы управления.

Организационное обеспечение создается по результатам предпроектного обследования на 1-м этапе построения баз данных.

§2.6. Правовое обеспечение

Правовое обеспечение – совокупность правовых норм, определяющих создание, юридический статус и функционирование информационных систем, регламентирующих порядок получения, преобразования и использования информации.

Главной целью правового обеспечения является укрепление законности.

В состав правового обеспечения входят законы, указы, постановления государственных органов власти, приказы, инструкции и другие нормативные документы министерств, ведомств, организаций, местных органов власти.

В правовом обеспечении можно выделить:

· общую часть, регулирующую функционирование любой информационной системы,

· локальную часть, регулирующую функционирование конкретной системы.

Правовое обеспечение этапов разработки информационной системы включает нормативные акты, связанные с договорными отношениями разработчика и заказчика и правовым регулированием отклонений от договора.

Правовое обеспечение этапов функционирования информационной системы включает:

· статус информационной системы;

· права, обязанности и ответственность персонала;

· правовые положения отдельных видов процесса управления;

· порядок создания и использования информации и др.

§3. Классификации информационных систем

§3. 1. Классификация ИС по признаку структурированности задач

Понятие структурированности задач

Чем точнее математическое описание задачи, тем выше возможности компьютерной обработки данных и тем меньше степень участия человека в процессе ее решения. Это и определяет степень автоматизации задачи.

Различают три типа задач , для которых создаются информационные системы: структурированные (формализуемые), неструктурированные (неформализуемые) и частично структурированные.

1. Структурированная (формализуемая) задача – задача, где известны все ее элементы и взаимосвязи между ними.

В структурированной задаче удается выразить ее содержание в форме математической модели, имеющей точный алгоритм решения. Подобные задачи обычно приходится решать многократно, и они носят рутинный характер. Целью использования информационной системы для решения структурированных задач является полная автоматизация их решения, т.е. сведение роли человека к нулю.

Например: В информационной системе необходимо реализовать задачу расчета заработной платы. Это структурированная задача, где полностью известен алгоритм решения. Рутинный характер этой задачи определяется тем, что расчеты всех начислений и отчислений весьма просты, но объем их очень велик, так как они должны многократно повторяться ежемесячно для всех категорий работающих.

2. Неструктурированная (неформализуемая) задача – задача, в которой невозможно выделить элементы и установить между ними связи.

Решение неструктурированных задач из-за невозможности создания математического описания и разработки алгоритма связано с большими трудностями. Возможности использования здесь информационной системы невелики. Решение в таких случаях принимается человеком из эвристических соображений на основе своего опыта и, возможно, косвенной информации из разных источников.

Например: Формализовать взаимоотношения в студенческой группе. Данную задачу сложно решить при помощи информационной системы. Это связано с тем, что для данной задачи существен психологический и социальный факторы, которые очень сложно описать алгоритмически.

3. Частично структурированная задача.

Типы информационных систем, используемые для решения частично структурированных задач

Информационные системы, создающие отчеты, обеспечивают информационную поддержку пользователя, т.е. предоставляют доступ к информации в базе данных и ее частичную обработку. Процедуры манипулирования данными в информационной системе должны обеспечивать следующие возможности:

Информационные системы, разрабатывающие альтернативы решений, могут быть модельными и экспертными.

1) Модельные информационные системы предоставляют пользователю математические, статистические, финансовые и другие модели, использование которых облегчает выработку и оценку альтернатив решения. Пользователь может получить недостающую ему для принятия решения информацию путем установления диалога с моделью в процессе ее исследования.

Основными функциями модельной информационной системы являются:

· возможность работы в среде типовых математических моделей, включая решение основных задач моделирования типа «как сделать, чтобы?», «что будет, если?», анализ чувствительности и др.;

· достаточно быстрая и адекватная интерпретация результатов моделирования;

· оперативная подготовка и корректировка входных параметров и ограничений модели;

· возможность графического отображения динамики модели;

· возможность объяснения пользователю необходимых шагов формирования и работы модели.

§3. 2. Классификация ИС по степени автоматизации

В зависимости от степени автоматизации информационных процессов ИС определяются как: ручные, автоматические, автоматизированные.

Ручные ИС характеризуются отсутствием современных технических средств переработки информации и выполнением всех операций человеком.

Автоматические ИС выполняют все операции по переработке информации без участия человека.

Автоматизированные ИС предполагают участие в процессе обработки информации и человека, и технических средств, причем главная роль отводится компьютеру. В современном толковании в термин «информационная система» вкладывается обязательно понятие автоматизируемой системы.

§3. 3. Классификация ИС по характеру использования информации

Информационно-поисковые системы производят ввод, систематизацию, хранение, выдачу информации по запросу пользователя без сложных преобразований данных. Например, информационно-поисковая система в библиотеке, в железнодорожных и авиакассах продажи билетов.

Управляющие ИС вырабатывают информацию, на основании которой человек принимает решение. Для этих систем характерны тип задач расчетного характера и обработка больших объемов данных. Примером может служить система бухгалтерского учета.

Советующие ИС вырабатывают информацию, которая принимается человеком к сведению и не превращается немедленно в серию конкретных действий. Эти системы обладают более высокой степенью интеллекта, так как для них характерна обработка знаний, а не данных.

Например. Существуют медицинские информационные системы для постановки диагноза больного и определения предполагаемой процедуры лечения. Врач при работе с подобной системой может принять к сведению полученную информацию, но предложить иное по сравнению с рекомендуемым решение.

§3. 4. Классификация ИС по сфере применения

ИС управления технологическими процессами (ТП) служат для автоматизации функций производственного персонала.

ИС автоматизированного проектирования (САПР) предназначены для автоматизации функций инженеров-проектировщиков, конструкторов, архитекторов, дизайнеров при создании новой техники или технологии. Основными функциями подобных систем являются: инженерные расчеты, создание графической документации (чертежей, схем, планов), создание проектной документации, моделирование проектируемых объектов.

Интегрированные (корпоративные) ИС используются для автоматизации всех функций организации и охватывают весь цикл работ.

Глава 2. Базы данных (БД)

1. З.В. Архипова, В.А. Пархомов Информационные технологии в экономике. Учебное пособие. Иркутск, Издательство БГУЭП, 2003

§1. Введение

Существует множество различных областей человеческой деятельности, связанных с использованием определенным образом организованных хранилищ информации.

· Книжный фонд и каталог библиотеки.

· Картотека сотрудников учреждения, хранящаяся в отделе кадров.

· Хранилище медицинских карт пациентов в регистратуре поликлиники.

Раньше хранилища были только на бумажных носителях, обработка велась «вручную». Современным средством хранения и обработки подобной информации являются компьютеры, с помощью которых создаются базы данных.

По сути одним из способов структурирования, организации информации является база данных.

Все информационные системы имеют следующие особенности:

База данных (БД) – это поименованный набор организованных данных, отражающий состояние объектов и их отношений в рассматриваемой предметной области.

База данных (БД) – определенным образом организованная совокупность данных, относящаяся к определенной предметной области, предназначенная для хранения во внешней памяти компьютера и постоянного применения.

v БД книжного фонда библиотеки,

v БД кадрового состава учреждения,

v БД законодательных актов в области уголовного права.

v БД современной эстрадной музыки и так далее.

Предметная область – часть реального мира, подлежащая изучению с целью организации управления и, в конечном счете, автоматизации.

Предметная область представляется множеством фрагментов, например, предприятие – цехами, дирекцией, бухгалтерией и т.д. Каждый фрагмент предметной области характеризуется множеством объектов и процессов, использующих объекты, а также множеством пользователей, характеризуемых различными взглядами на предметную область.

Словосочетание «динамически обновляемая» означает, что соответствие базы данных текущему состоянию предметной области обеспечивается не периодически, а в режиме реального времени. При этом одни и те же данные могут быть по-разному представлены в соответствии с потребностями различных групп пользователей.

Отличительной чертой баз данных следует считать то, что данные хранятся совместно с их описанием, а в прикладных программах описание данных не содержится. Независимые от программ пользователя данные обычно называются метаданными. В ряде современных систем метаданные, содержащие также информацию о пользователях, форматы отображения, статистику обращения к данным и другие сведения, хранятся в словаре базы данных.

Система управления базой данных (СУБД) – важнейший компонент информационной системы. Для создания и управления информационной системой СУБД необходима в той же степени, как для разработки программы на алгоритмическом языке необходим транслятор.

Система управления базами данных (СУБД) – это комплекс программных и языковых средств, необходимых для создания баз данных, поддержания их в актуальном состоянии и организации поиска в них необходимой информации.

Основные функции СУБД:

Модель данных – это совокупность взаимосвязанных структур данных и операций над этими структурами. Вид модели и используемые в ней типы структур данных отражают концепцию организации и обработки данных, используемую в СУБД, поддерживающей модель, или в языке системы программирования, на котором создается прикладная программа обработки данных.

§2. Классификации баз данных

Классификация по размещению базы данных

Для хранения БД может использоваться как один компьютер, так и множество взаимосвязанных компьютеров.

Классификация по способу организации базы данных

По способу организации БД разделяют на:

§3. Модели данных

На ранней стадии использования информационных систем применялась файловая модель данных. В них реализуется модель типа плоский файл.

Плоский файл – это файл, состоящий из записей одного типа и не содержащий указателей на другие записи, двумерный массив элементов данных. Файлы, которые создаются в прикладных программах пользователя, написанных на алгоритмическом языке, также относятся к этому виду организации данных. Описание логической структуры файлов и параметры размещения на машинных носителях содержатся в каждой прикладной программе обработки файлов. В этих же программах предусмотрено их создание и корректировка. При файловой организации массивов трудно обеспечить актуальное состояние данных, их достоверность и непротиворечивость.

Сетевые и иерархические модели.

Более сложными моделями данных по сравнению с файловой являются сетевые и иерархические модели, которые поддерживаются в системе управления базами данных соответствующего типа. Тип модели данных, поддерживаемой СУБД на машинном носителе, является одним из важнейших признаков классификации СУБД.

Сетевая или иерархическая модель данных представляет соответствующий метод логической организации базы данных в СУБД.

Иерархическая модель представляет собой древовидную структуру с корневыми сегментами, имеющими физический указатель на другие сегменты. Одно из неудобств этой модели заключается в том, что реальный мир не может быть представлен в виде древовидной структуры с единственным корневым сегментом. Иерархические БД обеспечивали указатели между различными деревьями баз данных, но обработка данных с использованием таких связей была не всегда удобной.

В иерархических моделях непосредственный доступ, как правило, возможен только к объекту самого высокого уровня, который не подчинен другим объектам. К другим объектам доступ осуществляется по связям от объекта на вершине модели.

В сетевых моделях непосредственный доступ может обеспечиваться к любому объекту независимо от уровня, на котором он находится в модели. Возможен также доступ по связям от любой точки доступа.

В отличие от иерархической БД в сетевой БД нет необходимости в корневой записи. Однако, как и в иерархических БД, связи поддерживаются с помощью физических указателей.

Сетевые модели данных по сравнению с иерархическими являются более универсальным средством отображения структуры информации для разных предметных областей. Взаимосвязи данных большинства предметных областей имеют сетевой характер, что ограничивает использование СУБД с иерархической моделью данных. Сетевые модели позволяют отображать также иерархические взаимосвязи данных. Достоинством сетевых моделей является отсутствие дублирования данных в различных элементах модели. Кроме того, технология работы с сетевыми моделями является удобной для пользователя, так как доступ к данным практически не имеет ограничений и возможен непосредственно к объекту любого уровня. Допустимы всевозможные запросы.

Концепция реляционной модели баз данных была предложена Э.Ф. Коддом в 1970 г. Как отмечал доктор Кодд, реляционная модель данных обеспечивает ряд возможностей, которые делают управление и использование базы данных относительно легким, предсказуемым и устойчивым по отношению к ошибкам. Наиболее важные характеристики реляционной модели заключены в следующем:

· Модель описывает данные с их естественной структурой, не добавляя каких–либо дополнительных структур, необходимых для машинного представления или для целей реализации.

· Модель обеспечивает математическую основу для интерпретации выводимости, избыточности и непротиворечивости отношений.

· Модель обеспечивает независимость данных от их физического представления, от связей между данными и от соображений реализации, связанных с эффективностью и подобными проблемами.

Реляционные модели данных отличаются от рассмотренных выше сетевых и иерархических простотой структур данных, удобным для пользователя табличным представлением и доступом к данным. Реляционная модель данных является совокупностью простейших двумерных таблиц – отношений (объектов модели). Связи между двумя логически связанными таблицами в реляционной модели устанавливаются по равенству значений одинаковых атрибутов таблиц–отношений.

Таблица–отношение является универсальным объектом реляционных моделей. Это обеспечивает возможность унификации обработки данных в различных СУБД, поддерживающих реляционную модель. Операции обработки реляционных моделей основаны на использовании универсального аппарата алгебры отношений и реляционного исчисления.

Структуры данных реляционной модели.

Таблица является основным типом структуры данных (объектом) реляционной модели. Структура таблицы определяется совокупностью столбцов. Данные в пределах одного столбца однородны. В таблице не может быть двух одинаковых строк. Общее число строк не ограничено.

Столбец соответствует некоторому элементу данных – атрибуту , который является простейшей структурой данных. В таблице не могут быть определены множественные элементы, группа или повторяющаяся группа, как в рассмотрен­ных выше сетевых и иерархических моделях. Каждый столбец таблицы должен иметь имя соответствующего элемента данных (атрибута). Один или несколько атрибутов, значения которых однозначно идентифицируют строку таблицы, являются ключом таблицы.

В реляционном подходе к построению баз данных используется терминология теории отношений. Простейшая двумерная таблица определяется как отношение. Столбец таблицы со значениями соответствующего атрибута называется доменом, а строки со значениями разных атрибутов – кортежем (записью).

Совокупность нормализованных отношений (реляционных таблиц), логически взаимосвязанных и отражающих некоторую предметную область, образует реляционною базу данных (РБД). В ходе разработки БД должен быть определен состав логически взаимосвязанных реляционных таблиц и определен состав атрибутов каждого отношения. Состав атрибутов должен отвечать требованиям нормализации.

Реляционная модель данных зарекомендовала себя как модель, на основе которой могут разрабатываться реальные жизнеспособные приложения. В настоящее время эта модель данных является наиболее популярной.

Источник
