переделка еще одного фонаря с кислоты на литий

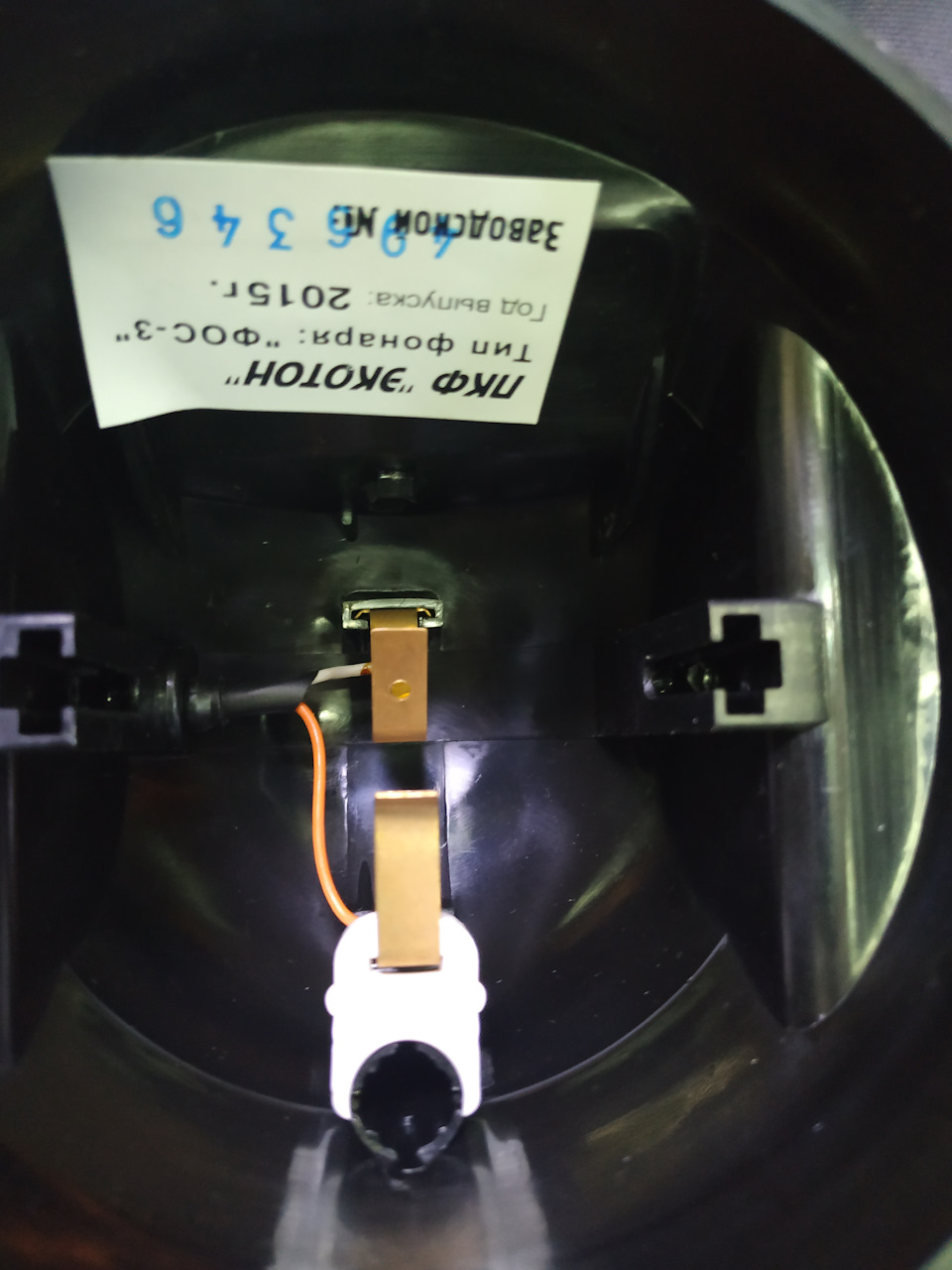

есть у нас в автоколонне фонари ФОС-3. Фотки нет здесь. Не сделал. В инете полно

Огромные по сегодняшним меркам, с галогенками внутри, со свинцовыми аккумами.

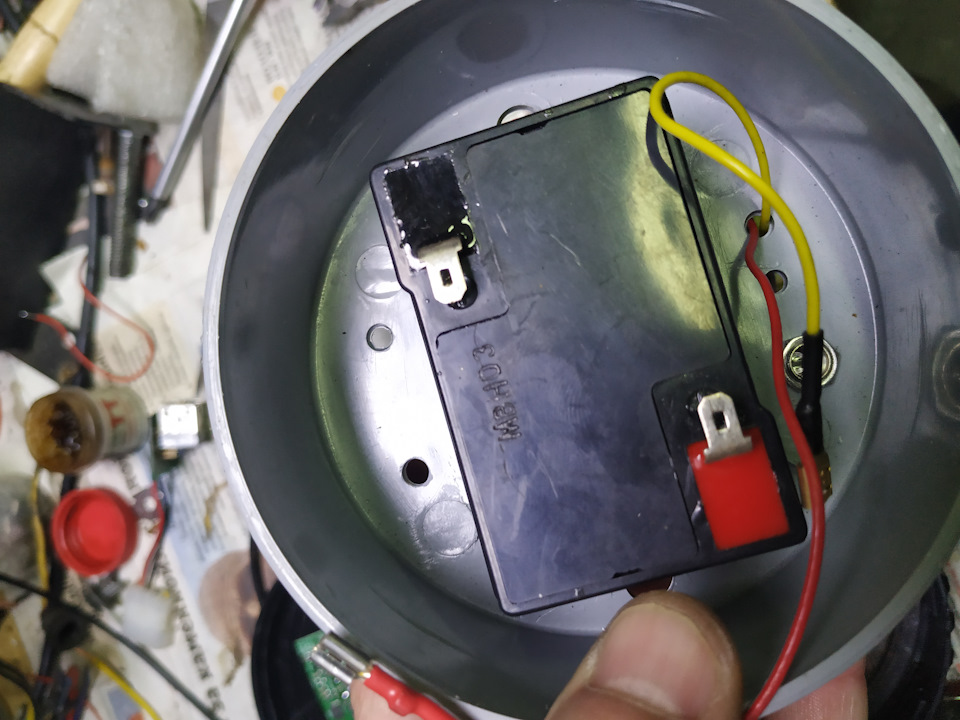

И полное г. при этом. Так как лампы почему-то быстро выходят из строя, а замену им найти ну совсем нелегко. Да и кислотные 6В аккумуляторы долго не живут. Барахло короче. Висят на балансе, списать нельзя, — срок не вышел. И пользоваться уже нельзя. Переделываю потихоньку. Этот уже 3-й. Токарь точит радиаторы под 1Вт светодиод, остальное моя забота.

Аккумуляторы использую только крафтмановские.

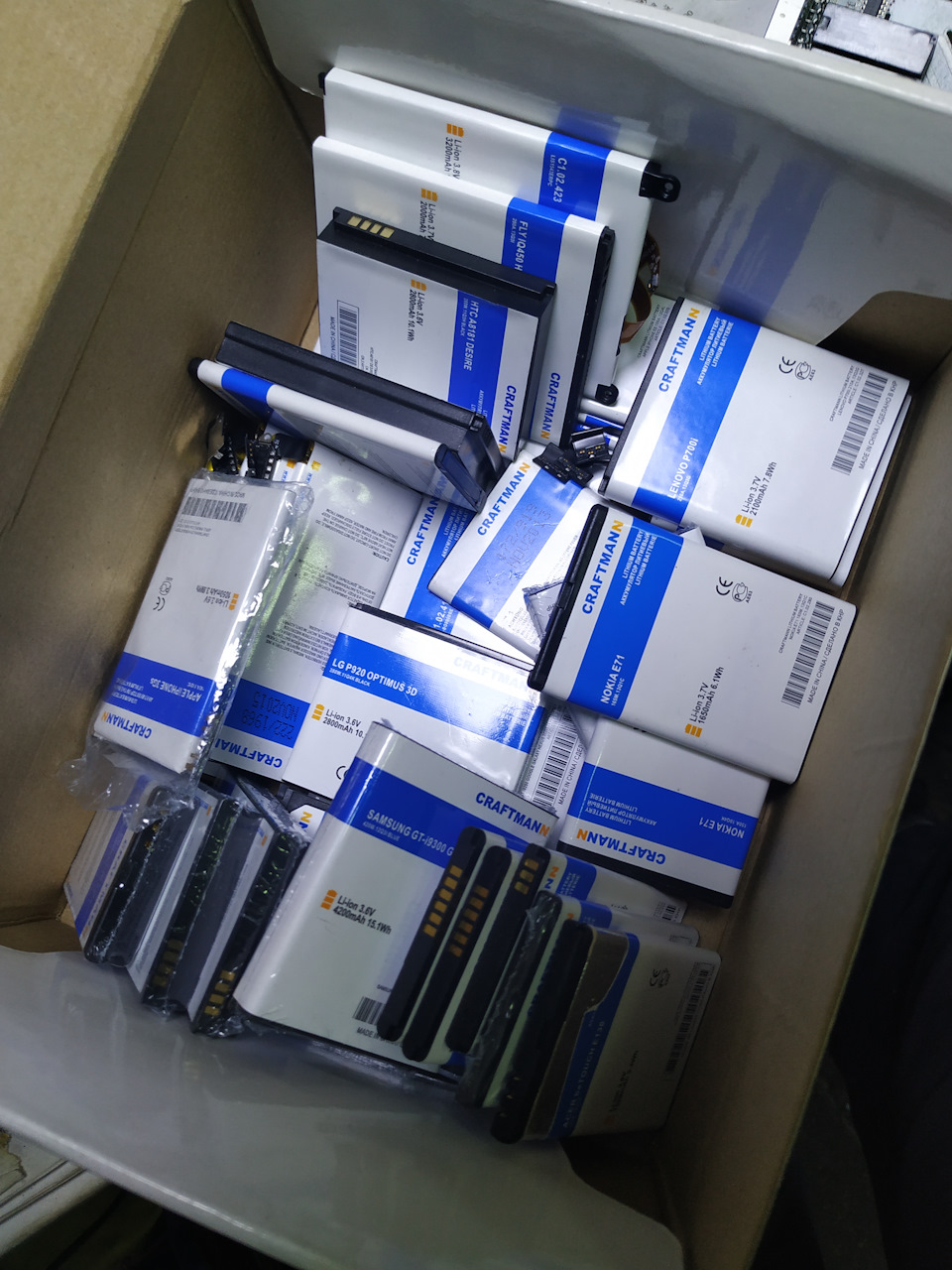

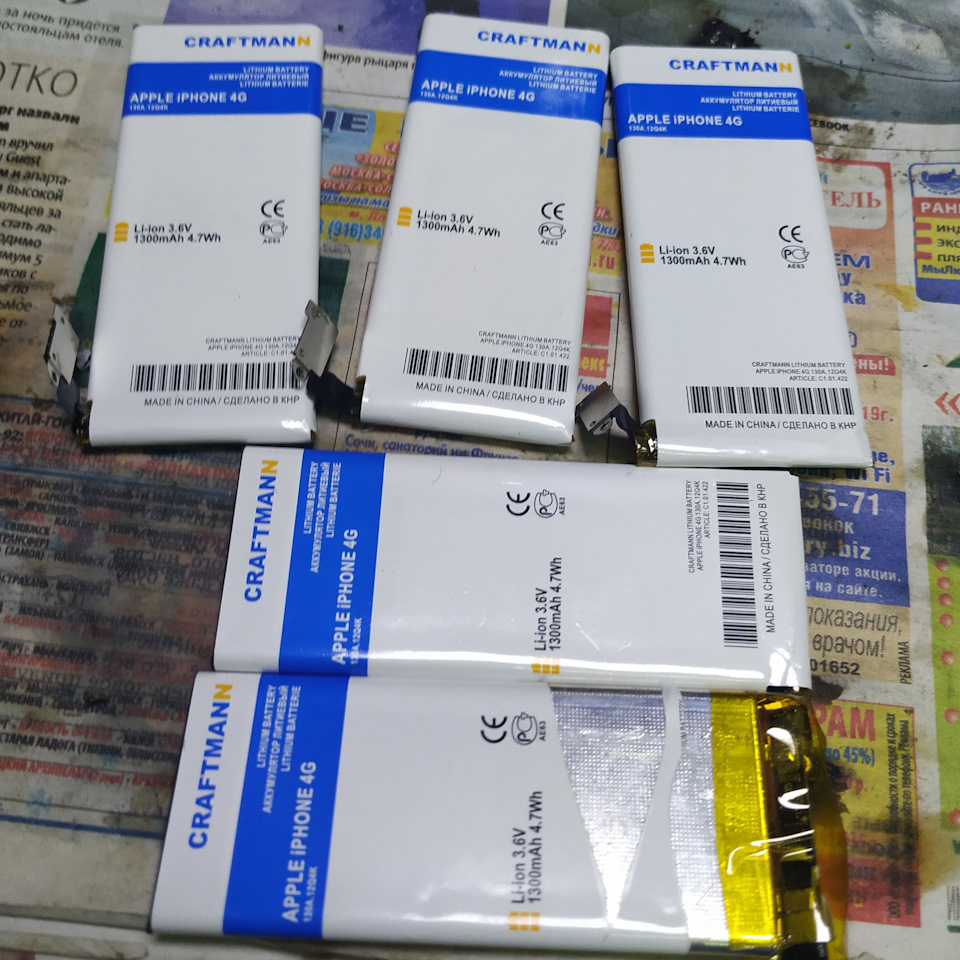

У них есть срок реализации, после достижения которого в магазе аккумулятор списывают. А он еще может и может. Отбираю из коробки несколько штук,

удаляю платы защиты, проверяю остаточное напряжение,

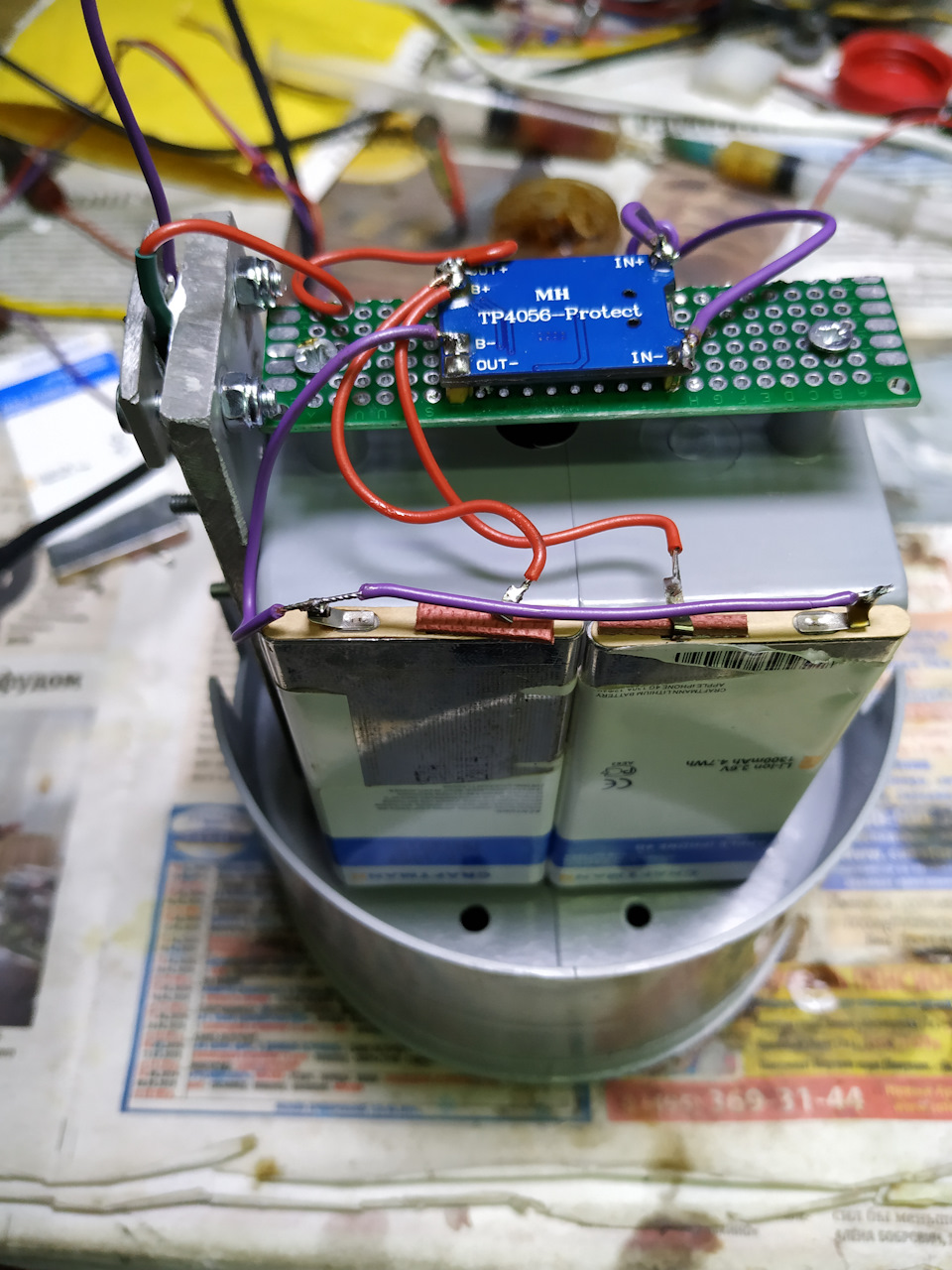

исключаю дохликов. Остальных дозаряжаю платками TP-4056 и применяю. Комплект переделки — плата TP4056 c полевиками и контроллером разряда DW-01, 1ВТ светодиод ноунейм на радиаторе типа «звездочка», стабилизатор тока (драйвер) диода NSI50350 (там буквы есть еще, но это уже не существенно),

самодельная плата радиатора стабилизатора, двухсторонний скотч из фикспрайса (очень даже неплохой скотч),

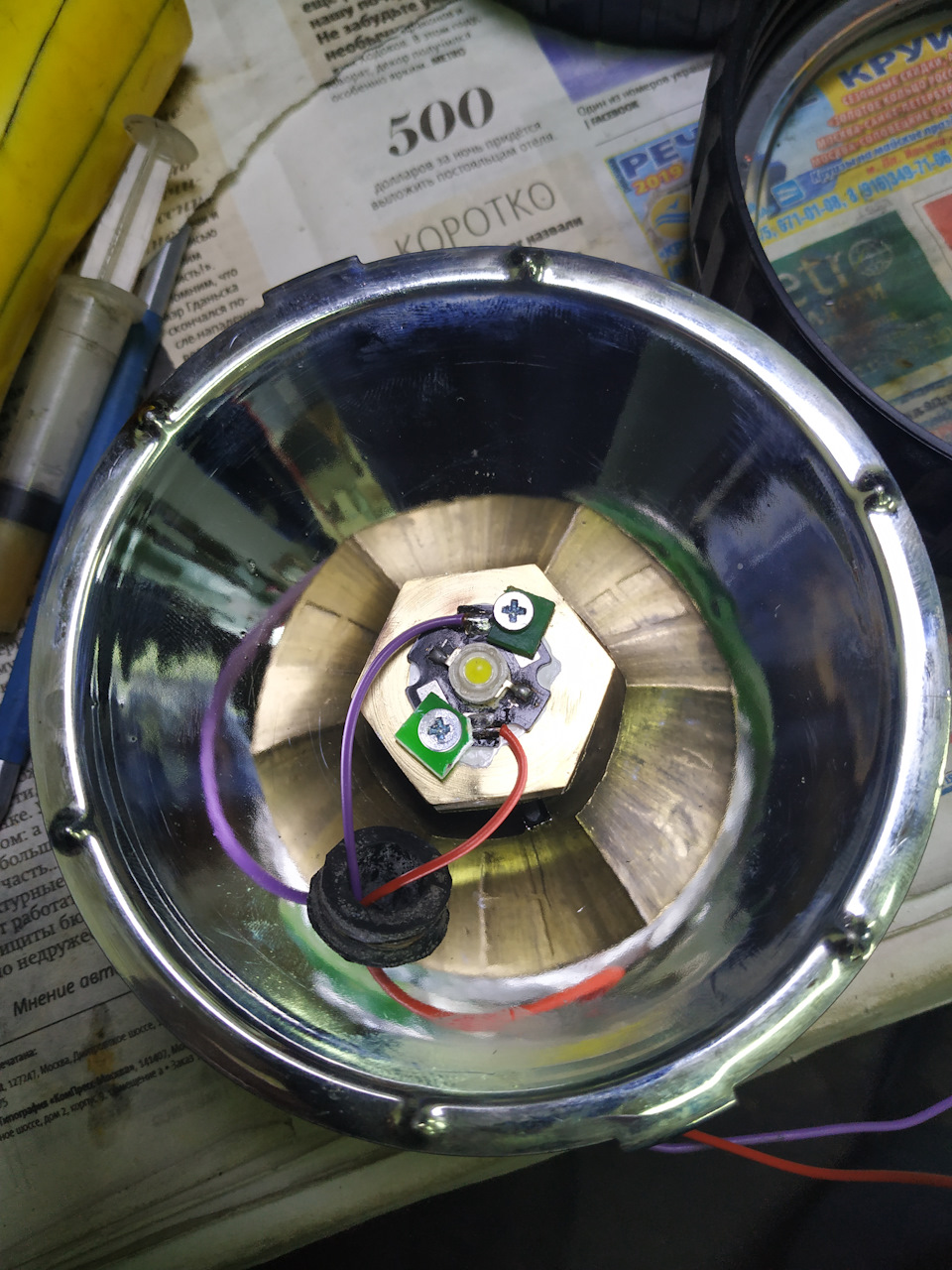

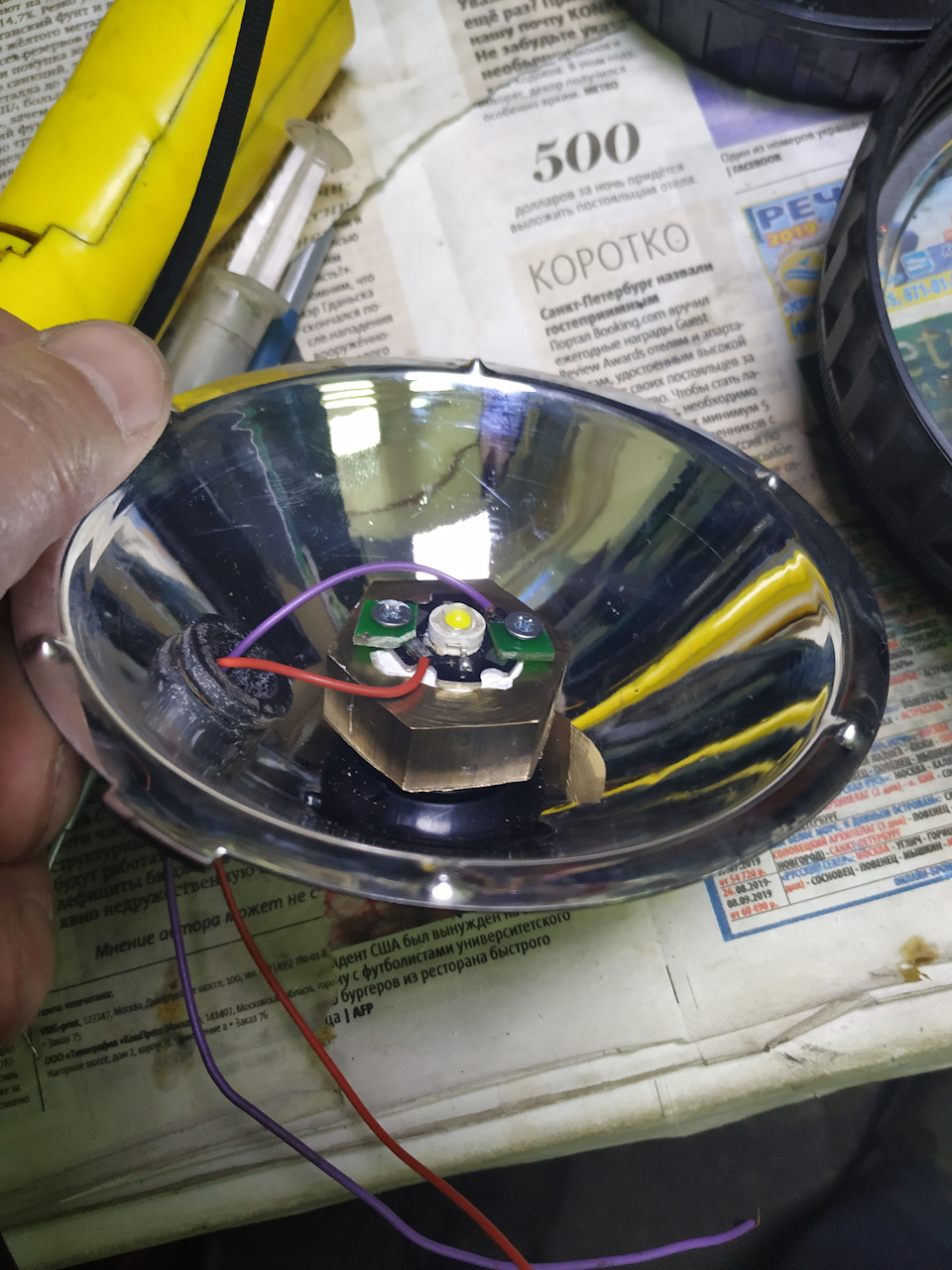

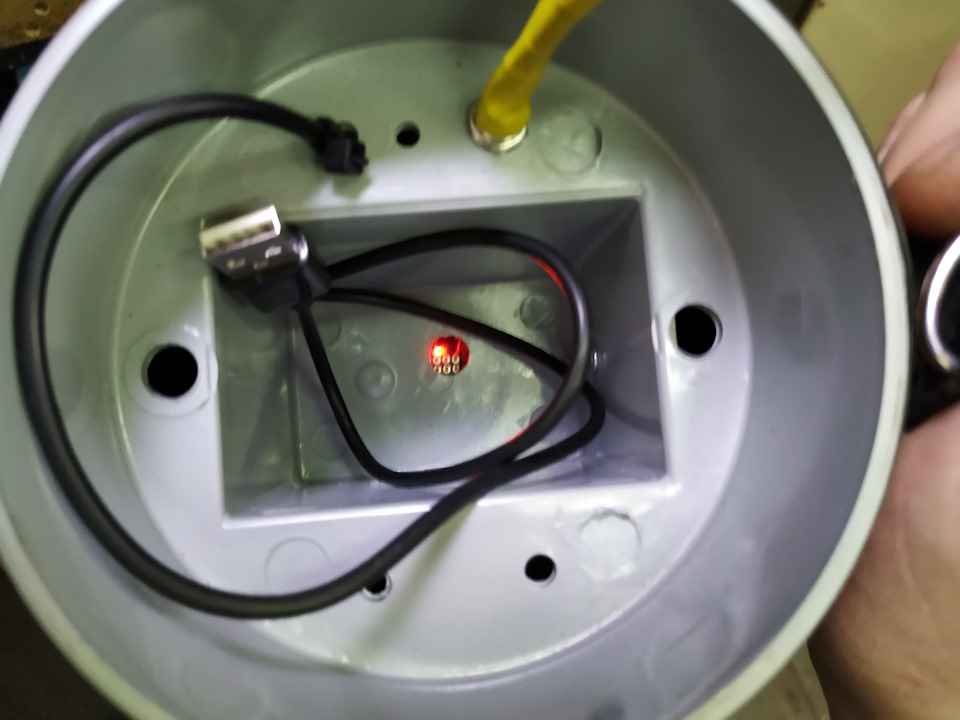

отрезок кабеля ПАПА USB2.0, проводочки-кнопочки. Остальное видно на фото:

вот так видно процесс заряда от родного ЗУ

Комментарии 10

Я не по наслышке знаю, что такое ФОСовский фонарь. Большое неуклюжее чудо совдепии. «забитый на чуть, — перебор однозначно. Куда такую громадину?» Вместо акб кислотного сколько банок? » Меня самого прет от любой доработки.Барахло, сорри. А если для себя любимого, то тогда конечно прорыв.» Пардон, но это бумеранг.

можешь писать нормально? обиделся что-ли? Будь объективным. Ты же в блоге своем ни о чем написал. Ну собрал из готовых изделий нечто. Хорошо. Но как они себя ведут, в разных условиях? Да никак. Как температура жала паяльника меряется? Чем? Да при 400 градусах он припой на жало не возьмет. Бумагу жечь будет, жало посинеет от напруги, а паять нет, не будет. Фара какая то в нагрузке. Какие у нее характеристики? Твой стаб понижающий без радиатора на XL быстро в аут уйдет. Насквозь. И убьет твою самоделку, на «бананы» посаженную. Да и какие это «бананы»? У этих советских разъемов свое название есть. А бананы из другой оперы. так китайсы с али разъемы для радиомоделей называют. которые литийполимерные сборки пользуют. Фоток вагон. А тема не раскрыта вообще. По поводу фонаря ФОС. На фото видно. Две банки впараллель. И зарядная платка под один элемент. По принципу 1S2P (serial — количество последовательных ячеек, parallel- количество параллельных ячеек). Я фонарь практически вечным сделал. И не один. в автоколонне уже 3 штуки работают. Народ доволен.

по поводу преобразователя я уже писал почему такой, дважды.А по поводу температуры посмотрим завтра.

Источник

ЛИТИЕВЫЙ АКБ ВМЕСТО СВИНЦОВОГО 12 В

Технический прогресс делает свое дело и уже выпускаются новые и лучшие АКБ. Имея аккумуляторы LiFePO4, решено было использовать их для создания батареи, которая совместима с типичными размерами 12 В 7,2 Ач (151 х 65 х 92 мм) и должна быть намного лучше по параметрам. Выбраны цилиндрические батареи LiFePO4 с размерами 32 х 70 мм, заявленная производителем емкость 7000 мА/ч и ток разряда 35 А.

Такой размер вмещает 8 штук этих батарей. Одна батарея LiFePO4 генерирует номинальное напряжение 3,2 В, что при подключении в сборке по 4 дает 12,8 В. Это напряжение аналогично напряжению свинцово-кислотного аккумулятора 12,6 В. Для создания батареи было выбрано 8 штук, которые объединены в 2 параллельных элемента по 4. Оригинальные провода были слишком тонкими, поэтому были укорочены настолько, насколько это возможно.

Конечно сборка требует использования электроники для управления зарядкой и разрядкой, обычно называемой BMS. BMS должна быть со схемой балансировки (выравнивание напряжения ячеек). Все что остаётся, это соединить правильно элементы.

Испытания нового аккумулятора

График напряжение / время

Даже если предположить, что заявленная долговечность составляет 2000 циклов по паспорту, аккумулятор прослужит долгие годы.

Расходы на переделку АКБ

Зарядка проводится током 1-2 А, что совсем не приводит к нагреву элементов, лишь когда они разряжаются током 15 А, то через 30 минут слегка нагреваются.

Переделанный АКБ можно использовать везде, где стояли изначально свинцово-кислотные, возможно нужно будет только изменить зарядное устройство.
