Нашел транзистор. Понюхал.
Зарегистрирован: Чт янв 12, 2006 00:17:30 Сообщений: 186 Откуда: Новосибирск, ИФП СО РАН Рейтинг сообщения: 0
Ну Ржавый тебе основные идеи объяснил, теперь добавлю мелочи.
Принципиально на схеме подстроичники и переменные не отличаются, но переменные они не очень хорошо фиксируют свое положение, специально для того, чтоб их можно было спокойно крутить. А подстроечники они либо более или менее жесткие, либо вообще многооборотные, такие что почти не сдвигаются с выбранного сопротивления.
Ну Ржавый тебе основные идеи объяснил, теперь добавлю мелочи.
Принципиально на схеме подстроичники и переменные не отличаются
_________________ У кошки четыре ноги: вход, выход, «земля» и питание.
Построение источников бесперебойного питания с двойным преобразованием, широко используемых в современных хранилищах данных, на базе карбид-кремниевых MOSFETs производства Wolfspeed позволяет уменьшить мощность потерь в них до 40%, а также значительно снизить занимаемый ими объем и стоимость комплектующих.
Aheir
Еще пара мелочей: обычно переменники больше по размеру (не всегда, но как правило) и часто (например, регуляторы громкости) содержат несколько секций.
Компэл объявляет о значительном расширении складского ассортимента продукции Connfly. Универсальные коммутирующие компоненты, соединители и держатели Connfly сочетают соответствие стандарту ISO9001:2008, высокую доступность и простоту использования. На текущий момент на складе Компэл – более 300 востребованных на рынке товарных наименований с гибкой ценовой политикой.
Разрабатываю плату УМЗЧ и застопорился. Ипортных подстроечников пока нет, нашлось нескалько СП5-28А 1вт. Они проволочные. Надёжно-ли они себя поведут в регуляторе тока покоя?
Добавлено через 20 часов 48 минут .
Отзывов об этом резисторе не помню, но в готовых конструкциях мне он не попадался. Для регулировки тока покоя лучше поставить керметовый многооборотный.
А ещё лучше после установления тока покоя, заменить подстроечник двумя обычными резисторами.
Если нужна «линейная» регулировка, то рискну предложить шунтировать имеющийся хороший переменник, подобрав шунт до нужного диапазона сопротивлений. Думаю, что если потенциометр многооборотный, его номинал, при шунтировании, особого значения уже не имеет.
Как-же я сразу-то не подумал-то про индуктивность.
Ну вот есть нескалько СП5-2, номиналом 2к2 и 3к3 не юзаных, они с шунтом пойдут или даже с шунтом великоваты? По схеме надо что-б 470 ом было.
Многовато, но можно попробовать запараллелить постоянным резистором ом на 600. Регулироваться то будет, но кривизна характеристики регулирования получиться, что вобщем то не смертельно, но ещё могут быть резкие изменения тока покоя, при перескакивании движка по виткам проволоки внутри переменника. Так что крутить не спеша.
550 Ом, но всё равно кривая регулирования получается довольно… м-м… кривой.
Чем ближе номинал потенциометра к нужному, тем кривая более пологая, поэтому лучше взять 2k2. Надо ещё подумать, вроде бы можно эту кривизну компенсировать.
60% регулировки, а сопротивление при этом изменяется всего на
Excel`евский файлик с графиком, для облегчения подбора, прилагаю.
Большое спасибо за помощь, теперь думаю всё получится.
Импорт сечас пока не доступен но потом всё равно преобрету. Вот на какие подстроечники лучше обратить внимание, те что побольше или поменьше. Размер же всётки должен иметь значение, или нет.

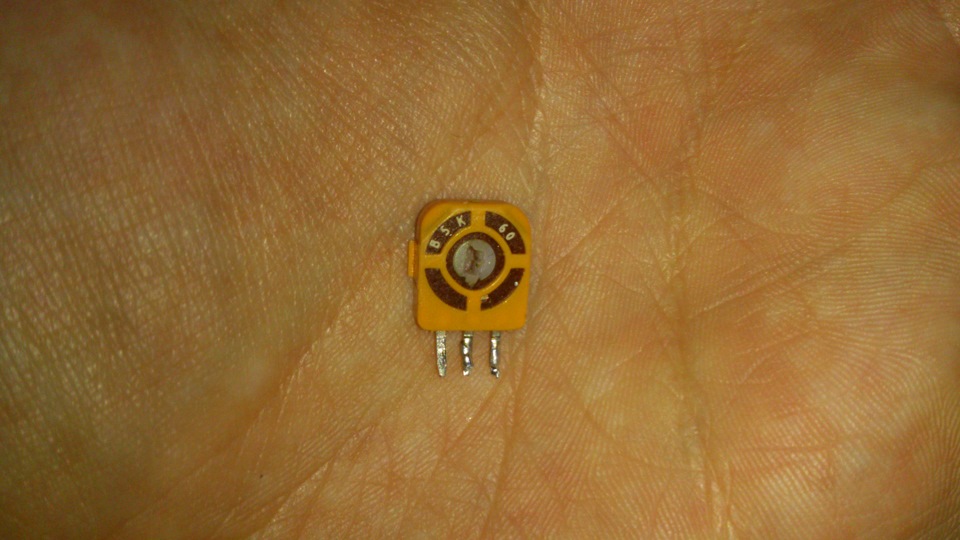

Доброго времени суток! Ребят подскажите пожалуйста что это за элемент? что это? и можно его чем нибудь заменить, если можно то каким элементом? или может у кого есть возможность купить в радио магазине (ато у меня в городе нет такой детали), и прислать мне (расчитаюсь)!
Комментарии 65
можно заменить и обычным, если знать рабочий номинал установленный в настоящий момент.
если так же 5 кОм поставить, сгорит?
Резистр это…себе на реле напряжения поставил тоже подстроечный на 1кОм одноваттный
Обычный подстроечный резистор на 5 кОм. Чего тут обсуждать то. Интересно сколько еще раз это повторят!
Потенциометр на 5 Ком. Навалом в любом радиомагазине. Обычно аналоги выглядят вот так: neoviservis.narod.ru/images/rez_per_sp3-38a.jpg
спасибо большое… видимо в моем городе в радиодеталях балбесы работают (не знают что это и есть ли аналог)
Потенциометр на 5 Ком. Навалом в любом радиомагазине. Обычно аналоги выглядят вот так: neoviservis.narod.ru/images/rez_per_sp3-38a.jpg
а не подскажешь — есть подстрочный резистор 503 написано, это 50 кОм и что? как опознать?
Я так понимаю что 503 — это SMD маркировка. Т.е. он без выводных ножек: ra4a.narod.ru/Spravka4/d60.htm
Если да, то — 50кОм. Тебе 502 нужен.
yandex.ru/images/search?t…92-pd-1-wp-16x10_1440x900 вот он на этот похож, только центральная и крайняя ножки объедены в одну, получается у нее два контакта
Фиг знает, замерь тестером — самое простое.
По конструктиву — это значит не потенциометр, а тупо переменный резистор. Возможно тебе и подойдет, надо смотреть по схемотехнике где он стоял, возможно на схеме и так крайняя и средняя ножки вместе.
на схеме были припаяны только центральная и правая ножки, соответственно левая (на фото) не задействована…
значит можно поставить обычный резистор на 5кОм? или поставить подстроечный с надписью 503?
Можно поставить переменный резистор на 5КОм, или потенциометр на 5 Ком. Либо с 2 либо с 3 ногами.
Обчыный резистор поставить нельзя, т.к. переменный дает возможность регулировки в пределах от 0 до 5000 ом. Кстати после того как поставишь, надо будет еще настроить, т.к. неизвестно какое значение было выставлено в предыдущей версии.
Или известно? Вообще от чего резистор то и почему требуется его замена?
да меня девченка попросила посмотреть, до этого кто смотрел — он уже было выпаял эту деталь, и припаял потенциометр, я его пробовал регулировать, вертолет винт крутит, но взлететь не может
А с чего решил, что именно эта деталь виновата. Может там аккум уже дохлый и ток не выдает. Надо тестером потыкать, возможно она вполне себе рабочая, а ты тут мозг себе весь сломал, где ее взять
я уж тоже щас начал так думать))) пошел по сложному пути)) заберу ее и буду разбираться, спасибо
а надпись B5K (или 85к) никого не смущает? это подстроечный резистор на 5 кОм или 85кОм чего там гадать да мерить.
спасибо большое… а постоянным резистором его нельзя заменить?
ну, это смотря где он стоял. в принципе, можно, только нужно знать каким именно постоянным заменять. вообще такие резисторы не дефицит.
При сборке любого устройства, даже самого простейшего, у радиолюбителей часто возникают проблемы с радиодеталями, бывает что не удается достать какой то резистор определенного номинала, конденсатор или транзистор… в данной статье я хочу рассказать про замену радиодеталей в схемах, какие радиоэлементы на что можно заменять и какие нельзя, чем они различаются, какие типы элементов в каких узлах применяют и многое другое. Большинство радиодеталей могут быть заменены на аналогичные, близкие по параметрам.
Резисторы
Начнем пожалуй с резисторов.
Итак, вам наверное уже известно, что резисторы являются самыми основными элементами любой схемы. Без них не может быть построена ни одна схема, но что же делать, если у вас не оказалось нужных сопротивлений для вашей схемы? Рассмотрим конкретный пример, возьмем к примеру схему светодиодной мигалки, вот она перед вами:
Для того чтобы понять, какие резисторы здесь в каких пределах можно менять, нам нужно понять, на что вообще они влияют. Начнем с резисторов R2 и R3 – они влияют (совместно с конденсаторами) на частоту мигания светодиодов, т.е. можно догадаться, что меняя сопротивления в большую или меньшую сторону, мы будем менять частоту мигания светодиодов. Следовательно, данные резисторы в этой схеме можно заменить на близкие по номиналу, если у вас не окажется указанных на схеме. Если быть точнее, то в данной схеме можно применить резисторы ну скажем от 10кОм до 50кОм. Что касается резисторов R1 и R4, в некоторой степени и от них тоже зависит частота работы генератора, в данной схеме их можно поставить от 250 до 470Ом. Тут есть еще один момент, светодиоды ведь бывают на разное напряжение, если в данной схеме применяются светодиоды на напряжение 1,5вольт, а мы поставим туда светодиод на большее напряжение – они у нас будут гореть очень тускло, следовательно, резисторы R1 и R4 нам нужно будет поставить на меньшее сопротивление. Как видите, резисторы в данной схеме можно заменить на другие, близкие номиналы. Вообще говоря, это касается не только данной схемы, но и многих других, если у вас при сборке схемы скажем не оказалось резистора на 100кОм, вы можете заменить его на 90 или 110кОм, чем меньше будет разница – тем лучше ставить вместо 100кОм 10кОм не стоит, иначе схема будет работать некорректно или вовсе, какой либо элемент может выйти из строя. Кстати, не стоит забывать что у резисторов допустимо отклонение номинала. Прежде чем резистор менять на другой, прочитайте внимательно описание и принцип работы схемы. В точных измерительных приборах не стоит отклоняться от заданных в схеме номиналов.
А заменить маломощный резистор более мощным – всегда пожалуйста, от этого ничего не будет, только мощные резисторы они более крупные, понадобится больше места на плате, или придется его поставить вертикально.
Не забывайте про параллельное и последовательное соединение резисторов, если вам нужен резистор на 30кОм, вы можете его сделать из двух резисторов по 15кОм, соединив последовательно.
В схеме что я дал выше, присутствует подстроечный резистор. Его конечно же можно заменить переменным, разницы никакой нет, единственное, подстроечный придется крутить отверткой. Можно ли подстроечные и переменные резисторы в схемах менять на близкие по номиналу? В общем то да, в нашей схеме его можно поставить почти любого номинала, хоть 10кОм, хоть 100кОм – просто изменятся пределы регулирования, если поставим 10кОм, вращая его мы быстрее будем менять частоту мигания светодиодов, а если поставим 100кОм., регулировка частоты мигания будет производиться плавнее и «длиннее» нежели с 10к. Иначе говоря, при 100кОм диапазон регулировки будет шире, чем при 10кОм.
А вот заменять переменные резисторы более дешевыми подстроечными не стоит. У них движок грубее и при частом использовании сильно царапается токопроводящий слой, после чего при вращении движка сопротивление резистора может меняться скачкообразно. Пример тому хрип в динамиках при изменении громкости.
Подробнее про виды и типы резисторов можно почитать здесь.
Конденсаторы
Теперь поговорим про конденсаторы, они бывают разных видов, типов и конечно же емкостей. Все конденсаторы различаются по таким основным параметрам как номинальная ёмкость, рабочее напряжение и допуск. В радиоэлектронике применяют два типа конденсаторов, это полярные, и неполярные. Отличие полярных конденсаторов от неполярных заключается в том, что полярные конденсаторы нужно включать в схему строго соблюдая полярность. Конденсаторы по форме бывают радиальные, аксиальные (выводы у таких конденсаторов находятся сбоку), с резьбовыми выводами (обычно это конденсаторы большой емкости или высоковольтные), плоские и так далее. Различают импульсные, помехоподавляющие, силовые, аудио конденсаторы, общего назначения и др.
Где какие конденсаторы применяют?
На заметку!
У электролитических конденсаторов обычно большой ток утечки, а погрешность емкости может составлять 30-40%, т.е. емкость указанная на банке, в реальности может сильно отличаться. Номинальная ёмкость таких конденсаторов уменьшается по мере их срока эксплуатации. Самый распространённый дефект старых электролитических конденсаторов – это потеря ёмкости и повышенная утечка, такие конденсаторы не стоит эксплуатировать дальше.
Вернемся мы к нашей схеме мультивибратора (мигалки), как видите там присутствуют два электролитических полярных конденсатора, они так же влияют на частоту мигания светодиодов, чем больше емкость, тем медленнее они будут мигать, чем меньше емкость, тем быстрее будут мигать.
Во многих устройствах и приборах нельзя так «играть» емкостями конденсаторов, к примеру если в схеме стоит 470 мкФ – то надо стараться поставить 470 мкФ, или же параллельно 2 конденсатора 220 мкФ. Но опять же, смотря в каком узле стоит конденсатор и какую роль он выполняет.
Рассмотрим пример на усилителе низкой частоты:
Как видите, в схеме присутствует три конденсатора, два из которых не полярные. Начнем с конденсаторов С1 и С2, они стоят на входе усилителя, через эти конденсаторы проходит/подается источник звука. Что будет если вместо 0.22 мкФ мы поставим 0.01 мкФ? Во первых немного ухудшится качество звучания, во вторых звук в динамиках станет заметно тише. А если мы вместо 0.22 мкФ поставим 1 мкФ – то на больших громкостях у нас появятся хрипы в динамиках, усилитель будет перегружаться, будет сильнее нагреваться, да и качество звука снова может ухудшиться. Если вы глянете на схему какого нибудь другого усилителя, можете заметить, что конденсатор на входе может стоять и 1 мкФ, и даже 10 мкФ. Все зависит от каждого конкретного случая. Но в нашем случае конденсаторы 0.22 мкФ можно заменять на близкие по значению, например 0.15 мкФ или лучше 0.33 мкФ.
Итак, дошли мы до третьего конденсатора, он у нас полярный, имеет плюс и минус, путать полярность при подключении таких конденсаторов нельзя, иначе они нагреются, что еще хуже, взорвутся. А бабахают они очень и очень сильно, может уши заложить. Конденсатор С3 емкостью 470 мкФ у нас стоит по цепи питания, если вы еще не в курсе, то скажу, что в таких цепях, и например в блоках питания чем больше емкость, тем лучше.
Сейчас у каждого дома имеются компьютерные колонки, может быть вы замечали, что если громко слушать музыку, колонки хрипят, а еще мигает светодиод в колонке. Это обычно говорит как раз о том, что емкость конденсатора в цепи фильтра блока питания маленькая (+ трансформаторы слабенькие, но об этом я не буду). Теперь вернемся к нашему усилителю, если мы вместо 470 мкФ поставим 10 мкФ – это почти то же самое что конденсатор не поставить вообще. Как я уже говорил, в таких цепях чем больше емкость, тем лучше, честно говоря в данной схеме 470 мкФ это очень мало, можно все 2000 мкФ поставить.
Ставить конденсатор на меньшее напряжение чем стоит в схеме нельзя, от этого он нагреется и взорвется, если схема работает от 12 вольт, то нужно ставить конденсатор на 16 вольт, если схема работает от 15-16 вольт, то конденсатор лучше поставить на 25 вольт.
Что делать, если в собираемой вами схеме стоит неполярный конденсатор? Неполярный конденсатор можно заменить двумя полярными, включив их последовательно в схему, плюсы соединяются вместе, при этом емкость конденсаторов должна быть в два раза больше чем указано на схеме.
Никогда не разряжайте конденсаторы замыкая их вывода! Всегда нужно разряжать через высокоомный резистор, при этом не касайтесь выводов конденсатора, особенно если он высоковольтный.
В связи с этим хочу дать небольшой совет, если после ремонта какой либо техники, после замены конденсаторов вы впервые включаете его в сеть (например в старых усилителях меняются все подряд электролитические конденсаторы), закрывайте крышку и держитесь на расстоянии, не дай бог что бабахнет.
Теперь вопрос на засыпку: можно ли включать в сеть 220вольт неполярный конденсатор на 230 вольт? А на 240? Только пожалуйста, сходу не хватайте такой конденсатор и не втыкайте его в розетку!
Вот тут можете еще почитать про конденсаторы
Диоды
У диодов основными параметрами являются допустимый прямой ток, обратное напряжение и прямое падение напряжения, иногда еще нужно обратить внимание на обратный ток. Такие параметры заменяющих диодов должны быть не меньше, чем у заменяемых.
У маломощных германиевых диодов обратный ток значительно больше, чем у кремниевых. Прямое падение напряжения у большинства германиевых диодов примерно в два раза меньше чем у похожих кремниевых. Поэтому в цепях, где используется это напряжение для стабилизации режима работы схемы, например в некоторых оконечных усилителях звука, замена диодов на другой тип проводимости не допустима.
Для выпрямителей в блоках питания главными параметрами являются обратное напряжение и предельно допустимый ток. Например, при токах 10А можно применять диоды Д242…Д247 и похожие, для тока 1 ампер можно КД202, КД213, из импортных это диоды серии 1N4xxx. Ставить вместо 5 амперного диода 1 амперный конечно же нельзя, наоборот можно.
В некоторых схемах, например в импульсных блоках питания нередко применяют диоды Шоттки, они работают на более высоких частотах чем обычные диоды, обычными диодами такие заменять не стоит, они быстро выйдут из строя.
Можно ли диоды (в т.ч. диоды Шоттки) включать параллельно? Да можно, если два диода включить параллельно, протекающий через них ток может быть увеличен, сопротивление, падение напряжения на открытом диоде и рассеиваемая мощность уменьшаются, следовательно – диоды меньше будут греться. Параллелить диоды можно только с одинаковыми параметрами, с одной коробки или партии. Для маломощных диодов рекомендую ставить так называемый «токоуравнивающий» резистор.
Транзисторы
Транзисторы делятся на маломощные, средней мощности, мощные, низкочастотные, высокочастотные и т.д. При замене нужно учитывать максимально допустимое напряжение эмиттер-коллектор, ток коллектора, рассеиваемая мощность, ну и коэффициент усиления.
Заменяющий транзистор, во первых, должен относиться к той же группе, что и заменяемый. Например, малой мощности низкой частоты или большой мощности средней частоты. Затем подбирают транзистор той же структуры: р-п-р или п-р-п, полевой транзистор с р-каналом или n-каналом. Далее проверяют значения предельных параметров, у заменяющего транзистора они должны быть не меньше, чем у заменяемого. Кремниевые транзисторы рекомендуется заменять только кремниевыми, германиевые — германиевыми, биполярные – биполярными и т.д.
Давайте вернемся к схеме нашей мигалки, там применены два транзистора структуры n-p-n, а именно КТ315, данные транзисторы спокойно можно заменить на КТ3102, или даже на старенький МП37, вдруг завалялся у кого Транзисторов, способных работать в данной схеме очень и очень много.
Как вы думаете, будут ли работать в этой схеме транзисторы КТ361? Конечно же нет, транзисторы КТ361 другой структуры, p-n-p. Кстати, аналогом транзистора КТ361 является КТ3107.
В устройствах, где транзисторы используются в ключевых режимах, например в каскадах управления реле, светодиодов, в логических схемах и пр… выбор транзистора не имеет большого значения, выбирайте аналогичной мощности, и близкий по параметрам.
В некоторых схемах между собой можно заменять например КТ814, КТ816, КТ818 или КТ837. Возьмем для примера транзисторный усилитель, схема его ниже.
Выходной каскад построен на транзисторах КТ837, их можно заменить на КТ818, а вот на КТ816 уже не стоит менять, он будет очень сильно нагреваться, и быстро выйдет из строя. Кроме того, уменьшится выходная мощность усилителя. Транзистор КТ315 как вы уже наверное догадались меняется на КТ3102, а КТ361 на КТ3107.
Мощный транзистор можно заменить двумя маломощными того же типа, их соединяют параллельно. При параллельном соединении, транзисторы должны применяться с близкими значениями коэффициента усиления, рекомендуется ставить выравнивающие резисторы в эмиттерной цепи каждого, в зависимости от тока: от десятых долей ома при больших токах, до единиц ом при малых токах и мощностях. В полевых транзисторах такие резисторы обычно не ставятся, т.к. у них положительный ТКС канала.
Думаю, на этом закончим, в заключении хочу сказать, что вы всегда сможете попросить помощи у Google, он вам всегда подскажет, даст таблицы по замене радиодеталей на аналоги. Удачи!
