Приемный Патрубок Воздушного Фильтра, Зачем Нужен и Как Заменить Или Отремонтировать Лопнувший Своими Руками

Расположение патрубка

Патрубок воздушного фильтра выполняет важную задачу при работе автомобиля. Через него воздух поставляется к двигателю. Он смешивается с бензином, образуя топливную смесь.

Чаще всего фильтры расположены в легковых автомобилях у радиаторной рамы. Здесь же находятся и воздухозаборные патрубки. Они расположены в углу, между передней панелью отсека двигателя и крылом автомобиля. Патрубки подходят к входу фильтра. Их устанавливают таким образом, чтобы в гофру поступал уже качественно очищенный воздух.

Все элементы этой системы должны быть расположены повыше от колес. Их концы выносятся перед радиатором. Такая конструкция позволяет хорошо охлаждать воздух и подавать очищенные массы к двигателю. Сам фильтр при этом защищается от дорожной грязи.

Назначение патрубка

Существует огромное количество патрубков, предназначенных для той или иной марки автомобилей. Независимо от модели, эти устройства выполняют идентичные функции. Например, патрубок воздушного фильтра «Ланос 1.6», «Сенс 1.3» и прочие разновидности помогают подводить охлажденный очищенный воздух к двигателю.

Если загрязнения попадут через камеру сгорания в цилиндр, повреждается его поверхность и кольца. Снижается плотность соединения этих элементов и их компрессия системы. В итоге мощность мотора существенно падает. В царапинах в таком случае также будет оставаться масло. При его сгорании будет появляться дым из выхлопной трубы. Именно патрубок подводит в систему очищенный воздух от фильтра ко всей системе.

Также конструктивные особенности не позволяют устанавливать фильтр непосредственно возле мотора. Его месторасположение под капотом четко обозначено разработчиками. При этом забор воздуха осуществляется в допустимой точке. Если же какие-нибудь частицы и попадут в систему, они с большой долей вероятности осядут в патрубке. Через время они оттуда сами выпадают.

Зачем менять патрубок?

Патрубок воздушного фильтра на «Форд Коннект», «Део Сенс», «Шевроле Ланос» и прочих моделях авто требует замены при первых же признаках неисправностей. В противном случае будет наблюдаться целый ряд негативных явлений. Чем больше водитель будет их игнорировать, тем серьезнее последствия будут в дальнейшем.

Если по какой-то причине патрубок повредился, в двигатель будет всасываться неочищенный воздух. В этом случае система будет иметь точку его забора в не предусмотренном конструкторами месте. Такие массы либо обладают высокой степенью загрязнения, либо большой температурой. В первом случае придется осуществлять замену фильтра гораздо чаще.

Также при поломке патрубка его длина сокращается. Дорожная пыль больше не будет оседать в нем. Она станет забивать фильтр. Двигатель при этом начинает «задыхаться». Мощность мотора значительно снижается. Лучше один раз поменять патрубок, чем ремонтировать двигатель или часто приобретать новые фильтры.

Наиболее часто встречающиеся неисправности

К распространённым проблемам неисправности патрубка воздушного фильтра относятся:

Необходимо остановиться на каждой проблеме, раскрыть её суть.

Повреждения механического характера

Если приемный патрубок воздушного фильтра находящийся между силовым агрегатом и фильтрующим элементом подвергнется механическому воздействию и деформируется или лопнет, то в мотор будет поступать загрязнённый воздух не прошедший обязательную очистку.

В агрегат будут попадать частицы пыли и грязи. Это непременно вызовет повышенный износ трущихся деталей мотора.

Патрубок, о котором идёт речь, изготавливается из резины и часто рвётся. На него постоянно воздействуют камни, песок и горячее масло.

Поэтому к нему следует относиться весьма бережно. Если он лопнет, то возникнут проблемы, о которых говорилось ранее.

Ослабленные крепления гофры

Что происходит в этом случае? Правильно, нарушается герметичность. В этом случае воздушная неочищенная масса просасывается в блок цилиндров и концентрируется на клапанах головки блока цилиндров и поршневых кольцах в виде сажи.

Она смешивается с не догоревшим топливом, образуя вязкое абразивное вещество. Это вещество отрицательно влияет на элементы и составляющие силового агрегата, сокращая сроки их службы.

Масло в патрубке и воздушном фильтре

Причиной проникновения масла в воздуховод являются неисправности других систем автомобиля. Масло проникает в патрубок и фильтрующий элемент через сапун.

Оно оседает на стенках воздуховода в виде паров, постепенно превращаясь в массу густой консистенции.

Основной причиной появления масла в патрубке можно считать высокое давление картерных газов. Решить проблему в одночасье поможет замена воздушного фильтра.

Самостоятельное определение неисправностей

Если же владелец машины достаточно опытен в вопросах техобслуживания своего авто, он может осуществить подобную процедуру самостоятельно. Сначала требуется установить причину, по которой патрубок воздушного фильтра работает неправильно.

Самыми распространенными причинами поломок гофротрубы воздуховода является ее механическое повреждение. Патрубок выполнен из резины. Его разрыв не является редкостью. Также могут ослабнуть крепления этой детали. Иногда внутри гофры можно найти масло. Это также свидетельствует о неправильной работе системы.

Выводы

Получается, что патрубок воздушного фильтра – это не слабое звено в цепи стабильной работы силового агрегата. Наоборот, гофра играет определённую роль в надёжной работе мотора. От её прочности и целостности во многом зависит прохождение очищенного воздуха к двигателю.

Кроме того – это один из «пунктов» задержки грязи и пыли. Без него нельзя обойтись. Замена элемента не представляет трудностей.

Монтаж и демонтаж можно провести самостоятельно или при прохождении планового ТО или внеплановых технических операциях.

При самостоятельной замене главное, правильно подобрать гофру. На это нужно обратить особое внимание, удачи.

Источник

Чем так плоха штатная масляная кастрюля?

Обслуживание дольше. Разбери, промой, залей маслом.

Да ну, делов н 15 минут от силы)

мнеб на шадову такую, разбери промой и ехай дальше)
езжу блин с забитым бумажным, заказать все руки не доходят((

так же замечено что бумажный фильтр в стандартной кастрюле в сильный дождь промокает и не тянет двиг

Воздух очищает раз в 5 хуже бумажного фильтра

ну не в 5 раз точно! у масляного степень очистки где-то 95-96% (точно не помню), у бумажного

98%.
данные примерные, т.к. не могу найти книгу, в кот. читал. у синтетического ещё больше.
ТС, дело не удобстве использования фильтра, а в ресурсе двигателя)

На практике,раза в 2-3 точно.

ну оочень точная цифра. а вроде ж 5 было, не?))

Может и в 10,если рассматривать наши кастрюли,и бумажный фильтр.Подумайте сами,какая вероятность того,что мелкая пыль остановится в леске

Черное масло с «кастрюлей» через 2000-3000 тыщи,с бумагой 5000-7000.

****Черное масло с «кастрюлей» через 2000-3000 тыщи,с бумагой 5000-7000.*****

ты адово жгеш например. надеюсь пояснять не надо?

+1. Много раз слышал, что масляный фильтрует хуже бумажного. http://oppozit.ru/article50.html

«Кашу маслом не испортишь «-сказал байкер сливая отработку на гречичное поле

Цитата из книги «Мотоциклы «Урал», «Днепр». Эксплуатация, ремонт.»

«На некоторых моделях мотоциклов «Днепр» применяется воздуш-
ный фильтр с бумажным фильтрующим элементом. Его применение дает
наибольший эффект, вдвое увеличивая долговечность цилиндропор-
шневой группы двигателя»

Есть кстати и другая книга, только вот не помню кто автор. там более подробно описываются преимущества бумажного фильтра

Сам то с каким фильтром ездишь?И,почему интересно весь мир давным-давно на бумагу перешел?
Каструля это вообще не воздушный фильтр,кроме камней и песка она ничего не фильтрирует

Влад. Я читал несколько статей где испытывали фильтра. Так фильтр контактно масляный с лесой нифига не фильтрует, особенно в тяжолых условиях( деревня,дача. пыль.Грунтовка пыльная и т.д)
Так что выкинь лесу и поставить обычный фильтр (обрезав по нужному диаметру) имеет место быть. Ресурс из-за пыли ой как снижается. Мне самому например не хочется менять корпус самого фильтра т.к он симпотичный я считаю. Лично я его замучаюсь чистить разъежая по деревне. Лучше загерметизировать все стыки хорошо и бумажный поставить и раз в сезон его менять. Стоит копейки ))

Согласен. Фильтрация плохая совсем.

Народ, а ктоюзал КБМТСовские фильтры? Как по качеству изготовления? Думаю приобрести себе. Там как раз вроде фильтрующий элемент от москвича 2141 используется. Хочу «Классик»: http://motolawka.narod.ru/aksessuary2.html. Так как с ним в отличие от «Стартерного» сохраняется воздушный корректор, ну а стартер мне не нужен:)

я такой фильтр уже сезон пользую очень доволен, после 1000 км разобрал-он чистый и в патрубках пыли нет!

На Волке стоит бумажный,а на МТ11своём я вынул фильтрующий бумажный элемент и засунул туда два мотка лески рыболовной.Смоченной в масле.Сделал я это потому,что при бумажном фильтре мотоцикл заметно тупил.Как я не настраивал карбы и менял жиклёры.
А по теме:считаю что бумажный фильтр конечно же лучше чистит но и с нормально обслуживаемым маслянно контактным,мотору нормально живется.Если конечно по грунтовкам каждый день не ездить.

Источник

Бумажный воздушный фильтр на УРАЛ

Эта статья написана мной, чтобы облегчить выбор оппозитчиков, задающих себе вопрос: «какой фильтр поставить вместо штатной кастрюли с маслом?» и имеющих на своих мотоциклах уральскую КПП с горизонтальным креплением воздухофильтра.

Давно хотел поставить себе нормальный воздушный фильтр, стандартный не устраивал по ряду причин:
1. постоянная замасленность снаружи. Стоило немного поездить и на фильтре образовывалась субстанция, состоящая из пыли и масла. Возможно, это происходит от того что картерные газы, через сапун и далее через трубку, соединенную с фильтром, попадая во внутреннюю полость фильтра, создают завихрение. Образуется масляная пыль, которая благополучно проникает наружу и оседает на воздухофильтре.
Причиной замасленности может также быть негерметичный стык фильтра и КПП.
2. низкая пропускная способность в сравнении с автомобильными бумажными фильтрами.
3. неудобное обслуживание (промывка, чистка, заправка).

В принципе фильтр готов, осталось его прикрутить к коробке.
Я пошел следующим путем: т.к. токарь мне еще не сделал металлический корпус для фильтра, я стал искать в гараже чем его заменить. Наткнулся на крышку из под шпатлевки Colomix 0,5 кг. Она идеально подошла к фильтрующему элементу АЗЛК, ее диаметр 120, впрочем как и фильтра АЗЛК.
2. Далее ВАЖНО! Необходимо добиться хорошего стыка крышки от шпатлевки/нового корпуса фильтра и половинки фильтра АЗЛК, чтобы не всасывалась пыль. Используем герметик, мажем жирно стык и соединяем с крышкой от шпатлевки/корпусом.
3. Ждем, проверяем качество исполнения.
4. Сверлим отверстие Ф8 под шпильку крепления.
Фильтр при установке на КПП имеет меньшую высоту чем стандарт, возникает проблема с креплением. Укоротить стандартную шпильку не получится, т.к. резьба накатанная. Можно сделать новую шпильку, а можно надеть что-нибудь типа шайб, дабы компенсировать лишнюю длину.
Собираем и наслаждаемся!

З.Ы. При установке данного фильтра смесь обедняется, т.к. пропускная способность бумажного элемента выше, возможно придется перенастроить карбюраторы.
До этого я ездил на обогащенной смеси, свечи были черные с вкраплением кирпичного цвета, сейчас они чисто кирпичные.

Источник

Ремонт патрубка воздушного фильтра

Да, я про него уже писал. Но там я писал как замотать дырку резиновым бинтом, а теперь я решил проблему более глобально и надолго.

Сразу скажу, я уже созрел чтобы заменять такие детали новыми. Отдать 1800 за, казалось бы, кусок резины, но зато больше уже о нём не думать. Только чтобы он не порвался, надо заменить и подушки двигателя тоже. На новые 🙂 В общем, снова не в этот раз.

Почему вообще я им, патрубком, занялся? Потому что если пошевелить патрубок, потыкать в него пальцем — плавают обороты ХХ. Подсосец, господа! Непорядок.

В общем, вот что я сделал. Купил за двести с чем-то рублей патрубок воздушного фильра, он же патрубок впускного коллектора, от 406 волговского мотора. Только он должен быть для какого-то там первого поколения, до 2004 года (на форумах прочитал). Выглядит этот патрубок вот так:

Далее. Процесс, как обычно, не сфотал, ибо думал что там ничего интересного. Но попробую приложить картинки.

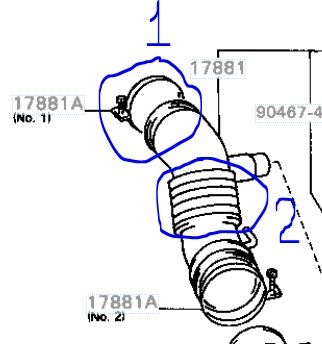

Кружочком номер 2 обведена гофра. Она-то обычно и рвётся. Я её вырезал ножом, оставив одно кольцо со стороны канала холостого хода. Потом я отрезал ножом ту часть, обведённую кружочком 1. Там наконечник, который надевается на дроссельную заслонку, вот у меня его кто-то умудрился продавить хомутом, так что там основная дырка и была. А заматывать её бинтом каждый раз меня уже конкретно надоело. В общем, отрезал я ту штанину.

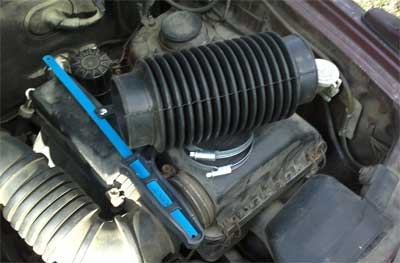

Потом я отрезал пять колец от одного конца волговского патрубка и натянул как смог на промовский патрубок возле дроссельной заслонки. Ох и устал я его натягивать! Но получилось хорошо 🙂 В общем, нужно натянуть как можно больше колечек как можно ближе к отводу канала холостого хода.

После этого я отрезал от другого, нетронутого конца волговского патубка шесть колец, и натянул штанину волговского на ту часть промовского, которая надевается на расходомер (дальше на фотке будет видно). Тоже устал натягивать — зато плотно села! Тут надо натянуть как можно ближе к отводу гидрача и абсорбера.

И наконец, те кольца, которыми торчал натянутый волговский патрубок, я натянул на вторую половину промовского патрубка. Натянул два или три кольца, остальные кольца остаются на весу для гибкости патрубка. Натягиваем как можно ближе к каналу холостого хода. Готово!

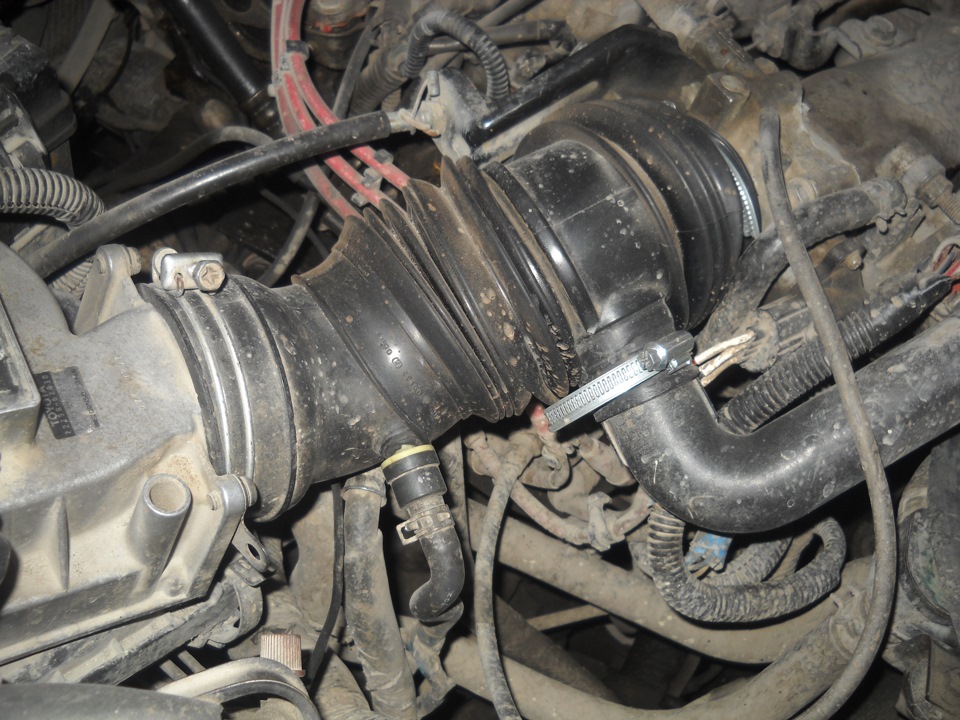

Патрубок стал чуть длиннее, зато чуть гибче, поэтому ставить его на машину стало даже легче чем было. И это даже без учёта былых танцев с резиновым бинтом! Сначала надеваем (натягиваем) его на расходомер — там он сидит очень плотно. А потом, одной рукой держа расходомер вместе с крышкой воздушного фильтра, а другой направляя патрубок, надеваем его на дроссельную заслонку. Это совсем не трудно, так как диаметр волговского патрубка чуть больше диаметра дроссельной заслонки.

Старый хомут с дроссельной заслонки я выкинул, так как именно им продавился старый патрубок. Хотя я уверен что дело не в хомуте, а в том что кто-то его затягивал силой, а не умом, но для новой резинки я взял новый широкий хомутик, которым продавить резинку будет сложно. Кроме того, я надел маленький хомутик на отвод канала холостого хода, хотя там хомута не было никогда за всё время что машина у меня (а в каталоге, между прочим, хомутик там есть).

В результате пока одни плюсы.
1. Теперь патрубок можно потягать во все стороны двумя руками — обороты как вкопанные, подсоса нет.
2. Крышка воздушного фильтра теперь снимается легко и непринуждённо, даже приятно. Надо только отсоединять патрубок именно со стороны дроссельной заслонки, а то на расходомере он слишком плотно сидит.
3. Резиновый бинт этому узлу больше не нужен.

Отсутствие подсоса я проверял карбклинером: брызгаешь туда, где может подсасывать, если обороты изменились — значит подсасывает (карбклинер попадает в смесь, обогащая её, обороты и меняются). Подсасывало в одном месте — где патрубок надевается на дроссельную заслонку. Это потому что там стоял старый хомут, который я не решился как следует тянуть. Заменил его на новый плоский мягкий, подтянул смелее — теперь тест карбклинером проходится везде!

Езжу так уже не помню сколько, толи две недели, толи три. Соответственно, пройдено так уже полторы-две тыщщи. Полёт нормальный 🙂

Источник

Патрубок воздушного фильтра двигателя

Возможно, часть автолюбителей считает, что приёмный патрубок воздушного фильтра – это второстепенный элемент, который особой роли в работе силового агрегата не играет. Увы, это ошибочное мнение.

Гофра, так ещё называют патрубок, в зависимости от места установки подаёт воздушную массу:
