Колхозный ремонт магнитного звукоснимателя для винила
Накопилось у меня несколько неисправных магнитных звукоснимателей для советских виниловых проигрывателей. Польских (MF-100, MF-101 и т. д.) и наших ГЗМ.
Ну, как неисправных. Сами звукосниматели исправны, но вот сменные вставки с иглами или утеряны или изношены или повреждены. На авито за них дерут ну просто космические деньги (до 3000), при том что на али можно купить весь звукосниматель в сборе рублей за 700-800. Объясняется это тем, что они давно не выпускаются, найти их в исправном состоянии трудно и напрямую, без замены всего звукоснимателя они ничем не заменяются.
В связи с этим возникла идея отремонтировать их, но так чтобы дешево и сердито.

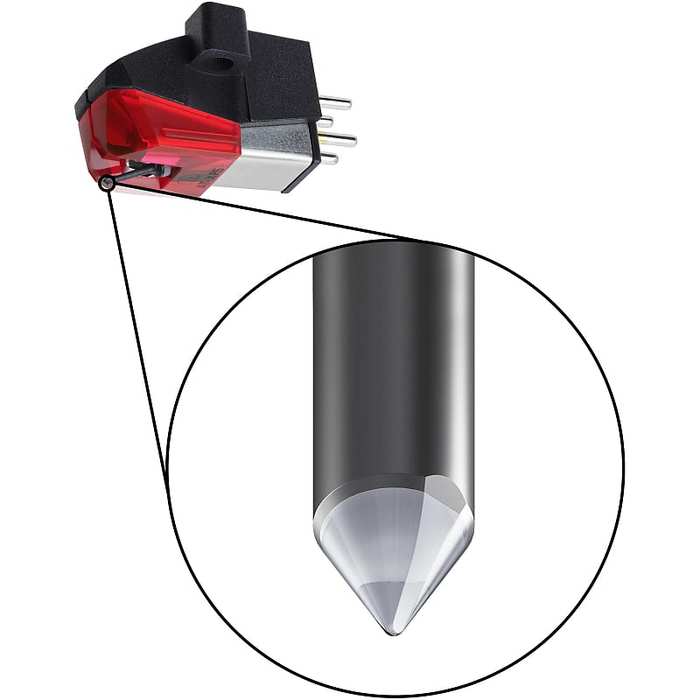

В них чаще всего изнашивается, повреждается или отламывается алмазный наконечник иглы (кристалла). Определить это можно по тому факту что звукосниматель не цепляется за дорожку и скользит по пластинке.

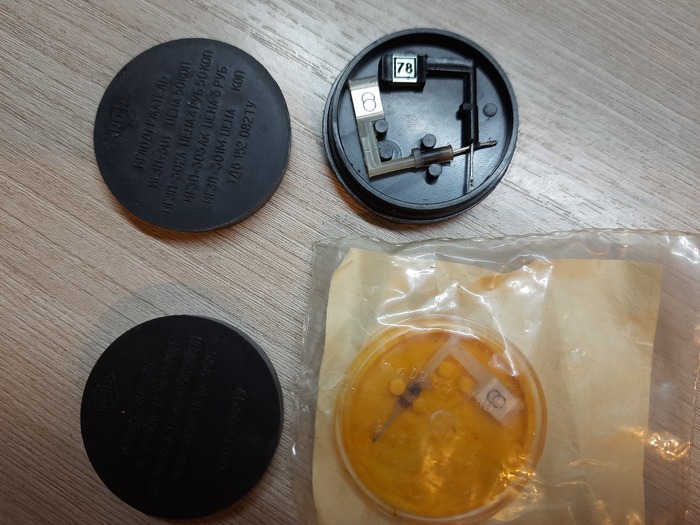

Что же делать, где можно взять новые? Я попробовал использовать более доступные и дешевые иглодержатели для звукоснимателей типа ГЗКУ-631.

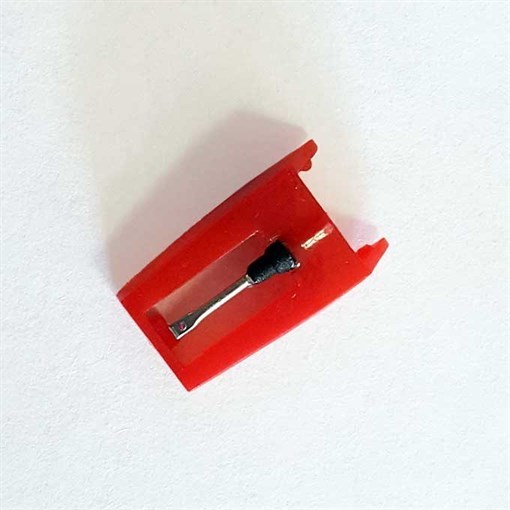

Можно также купить на том же али сменные вставки для пьезоэлектрических звукоснимателей, они достаточно дешевы, типа таких.
Сначала я попробовал поставить в магнитный звукосниматель целиком весь держатель с кристаллом, но затея не удалась. В пьезоэлектрических звукоснимателях он сделан из алюминия и не имеет магнитных свойств. Звука от него не будет. Но, можно, например, попробовать наполнить трубочку держателя каким-нибудь магнитным материалом.
Я пошел другим путем, наковырял из них кристаллы и попробовал их пересадить на держатель магнитного звукоснимателя.
Для этого надо аккуратно кусачками перекусить держатель в месте как можно ближе к кристаллу, затем аккуратно его вынуть. Кристалл следует очень внимательно рассмотреть на предмет повреждений его кончика и износа. Лучше всего под сильным микроскопом. Сначала я рассматривал просто сильной лупой, под которой не заметил скол на кристалле. Пришлось потом переделывать, ставить другой кристалл.
Вынув изношенный кристал, необходимо несколько расширить губки держателя, так как кристалл для ГЗКУ несколько большего размера.
Затем новый кристалл аккуратно вставляется в губки держателя, выравнивается и фиксируется небольшой капелькой клея. Я использовал БФ.

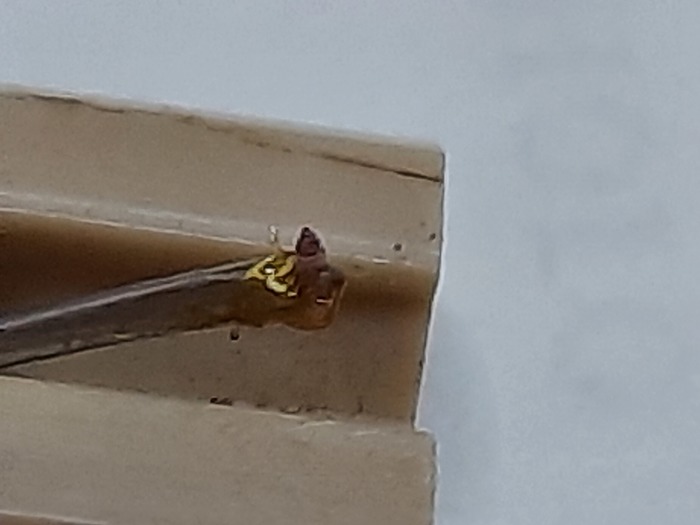

На этой фотке немного неаккуратно и все в клею, поскольку меняя второй раз кристалл я случайно отломил одну из губок. Пришлось это место тупо залить клеем.
Насколько хватит такого «ремонта» зависит только от свойств клея. На мой взгляд, надо все же использовать что-то попрочнее чем БФ. Может, что-то эпоксидное.

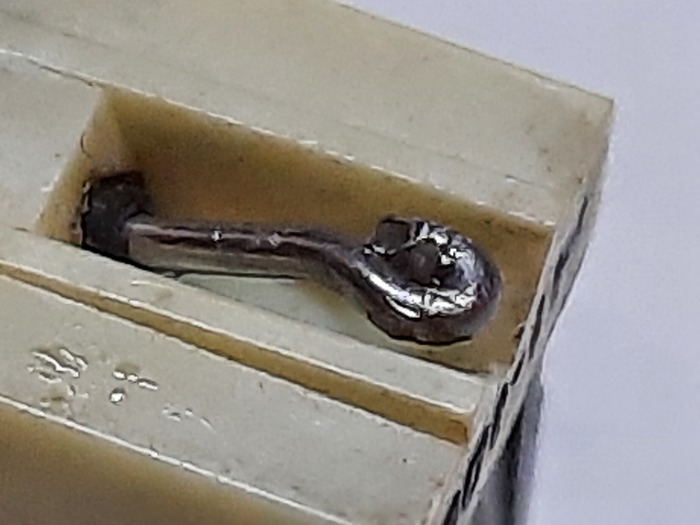

Ну и также попробовал заменить целиком держатель (слабонервным не смотреть). Из куска скрепки согнул колечко, зажал в центре кристалл и дополнительно зафиксировал каплей клея. Затем сунул всю конструкцию в демпфер вставки.
Играет конечно, но качество звука для совсем уж неискушенных слушателей. Хотя может это оттого что в этой доработке я применил кристалл на 78 оборотов для древних шеллачных пластинок.
