чем заменить антенну на пульте управления машинкой
Плз помогите с антенной. Нашел машинку и пульт для неё
#1
Ватник

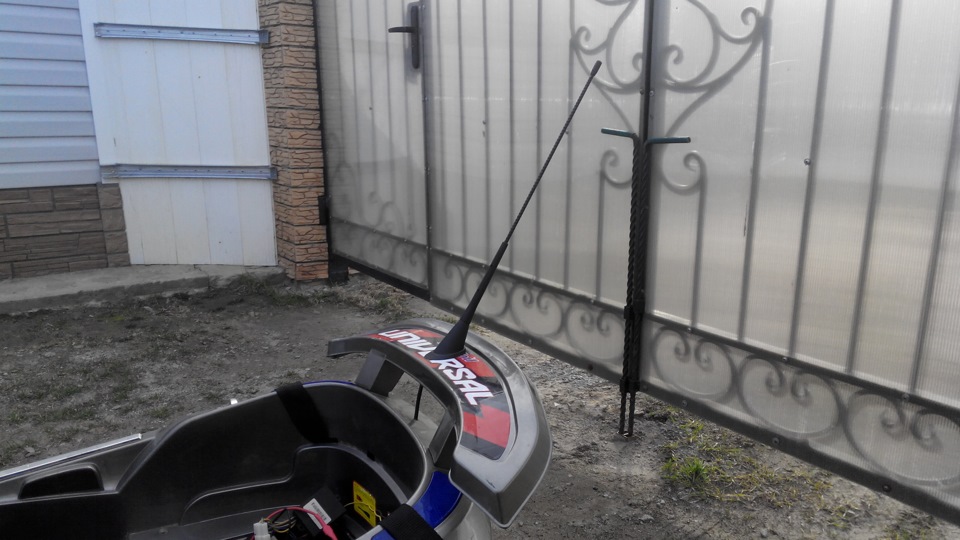

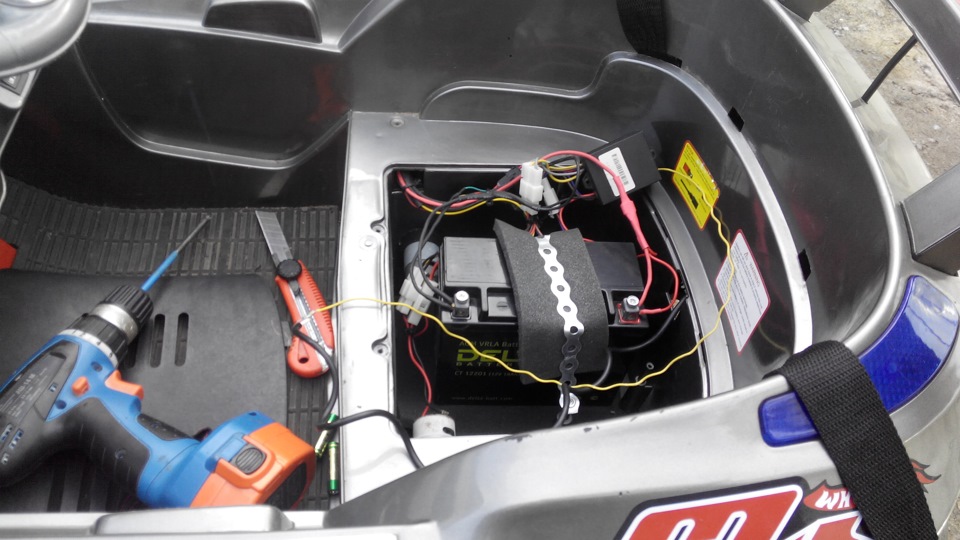

ВатникПрикрепленные изображения
#2 ShadowShadowks
#3 Stranger
#4 Ватник
#5 Увлеаюсь_бумерангами
#6 Stranger
Увлеаюсь_бумерангами, разобрал пульт от китайской р/у машинки, действительно 27 МГц. Ошибся из-за того, что не так давно сталкивался с no-name решением на 433 МГц (тоже машинка). Запало в память, потому что как раз с этой частотой долго работал, и практически все нюансы знаю.
Для частоты 27 МГц длина волны около 11 метров, поэтому компактную антенну с хорошими характеристиками собрать достаточно сложно. А если собирать просто четвертьволновой вибратор, то его длинна должна быть в пределах 2,7 м. Хотя.
Вот неплохое решение:
Размещение обмоток на заготовке показано на рис.2. Обмотка I содержит.80 витков провода, намотанного виток к витку на участке длиной 34 мм. Обмотка II содержит 29 витков провода, располагаемого равномерно по длине намотки 150 мм. Обе обмотки выполнены проводом марки ПЭВ-2 0,4 мм. Закрепляется конец намотки методом вплавления провода в полиэтилен.
Настройка антенны в резонанс ведется методом отмотки или домотки одного-двух витков провода со стороны разъема. Резонанса добиваются при максимальной отдаче мощности передатчика, что регистрируется прибором напряженности поля или любым анализатором спектра на расстоянии не менее 2 метров. По окончании настройки антенну необходимо поместить в гибкий влагонепроницаемый кожух.
С. СУШКО, г. Тюмень
(Радиолюбитель 5/92, с.14)
нужна помощь электронщика
Оговорюсь сразу что в электронике ни бум-бум)), потому и решил обратиться в сообщество, может кто знает и подскажет
Комментарии 127
Спроси здесь, там точно подскажут rcracing.com.ua/
Ничего ты с тем что есть не сделаешь. И дело не в кривости рук, а в том, что изначально приемо-передающие устройство было рассчитано на малую мощность и как следствие маленький радиус, который в условиях городских помех еще больше уменьшается. Крутить и ставить антенны в метр нет смысла. Не поможет.
Если реально хочешь увеличить радиус — просто купи готовое устройство и поставь в машинку. Подойдет любое от хорошей радиоуправляемой машинки. И все дела
Наверное это лучше всего.
вот-вот!)) якобы знают до ХЭ а толком сказать не могут, между собой спорить начали кто умнее))
Этот желтый провод и был антенной, его нельзя обрезать или наращивать. Максимум куда нибудь вытащить повыше и попрямее.
А дальность совсем никакая, потому что аккумы в пульте дают всего 1.2 вольта, вместо 1.5 нормальной батарейки.
Если провод уже откромсал и емкости крутил — проще выкинуть.
провод не резал он всего см30, на конце провода есть клемма под винт, я так полагаю должна прикручиваться к чему-то
я же говорю:присоединяю к нему ал.проволоку 1,5-2м вверх-ловит метров 7
Можешь попробовать телескопическую антенну изменяя ее длину добиться максимальной дальности приема (как советовали подогнать КСВ, резонансную частоту приемопередатчика к частоте антенны) катушки не вздумай крутить если говоришь что не понимаешь в электронике. В бытовых условиях с подгонкой длины антенны сможешь справиться. Как правило в таких машинках 27 мгц на эту частоту антенна «четвертушка» 2.75 метра, на 433 мгц «четвертушка» 17,5 см. Надо определиться с частотой. Попробуй эти длины антенн в виде провода для того чтобы примитивно определиться с частотой. а потом ту длину на которую дальше ловит подгоняй более точно. 2.75 метра можешь намотать на какой нибудь изолятор для уменьшения физических размеров.
Вобщем это конечно довольно упрощенное описание настройки, постройки антенны в домашних условиях без приборов.
не читал что написано в комментах но думаю америку не открою. во первых где на плате контакт под антенну припаивается 50 Омный экранированный провод центральной жилой на этот контакт и оплеткой на минус по питанию. на выходе центральная жила переходит к антенне которая СОГЛАСОВАНА с приемником, у вас скорее всего 27 МГц. есть сайты с калькуляторами для расчета параметров антенны по частоте (гугль в помощь в запросом «калькулятор расчета антенн») и там смотрим вариант ШТЫРЕВОЙ антенны. после чего ставим все это дело на машинку и радуемся расстоянию. а то что вы прикрутите хоть РЛС с подвижным локатором толку не даст это. антенна то не в резонансе с приемником
Думаю, что здесь поможет радиоаппаратура для управления моделями. У них радиус действия весьма конкретный. ))) удачи!
Надо узнать частоту приемопередатчика, в блоке должны герконы стоять, на них частота написана, потом под частоту подбирать антену, как правило на таких игрушках 27 мегагерц. На антене нужно настроить КСВ с помощью прибора, по колхозному путем удлинения и укорачивания антены. При правильной настройке можно взять положенные 15-30 метров для этой частоты.
не герконы а кварцевый резонатор.
+1! а я и забыл про этот портал 🙂
Прикрученную антенну оставь для понта — прикольно выглядит. Но ничего к ней не подсоединяй)))
я ваще хочу чтоб без неё, мало-ли в глаз или ещё куда
но дочка раньше меня уберёт, выйдет завтра и отломает))
о! пусть лучше сама отломает: начальное техническое творчество! Потом очень сильно по жизни пригодится)))
Ребят, вы про что? Антенны выше, больше, длиннее про мощность передатчика никто не подумал если рассчитан на управление до 5-7 метров ну какие антенны вы хотите поставить, чтобы угнать машину на сотню… это уже из разряда доставки небольшого (10-15 кг.) Заряда на вражескую территорию за пару сотню метров…))))). Это ИГРУШКА в первую очередь, а не БПЛА…
блин…мы ж в России! Не учел? )))
Ребят, вы про что? Антенны выше, больше, длиннее про мощность передатчика никто не подумал если рассчитан на управление до 5-7 метров ну какие антенны вы хотите поставить, чтобы угнать машину на сотню… это уже из разряда доставки небольшого (10-15 кг.) Заряда на вражескую территорию за пару сотню метров…))))). Это ИГРУШКА в первую очередь, а не БПЛА…
вооот! еще один в правильную сторону думает 🙂
из нее легко сделать самоходный аппарат еще и с мозгами при желании
Своего рода робота на колесах весом в несколько десятков килло? А что, я-бы заморочился))) Вот только одна беда — такого не выпустишь ни на дороги, ни дома))
ну почему на дороги можно просто датчиков много и с оперативной системой повоевать придется…
Ребят, вы про что? Антенны выше, больше, длиннее про мощность передатчика никто не подумал если рассчитан на управление до 5-7 метров ну какие антенны вы хотите поставить, чтобы угнать машину на сотню… это уже из разряда доставки небольшого (10-15 кг.) Заряда на вражескую территорию за пару сотню метров…))))). Это ИГРУШКА в первую очередь, а не БПЛА…
Товарищ один на такой-же точно машинке уверяет, что дальность 10м перекрывает. Так что антенку нужно поднастроить. И я писал выше о мощности передатчика)
мощность передатчика не более 15 мВт. я на такой мощности связывал дом и гараж охранку на 4 км и все работало ок, главное все дело согласовать
1. Отойди от машинки на расстояние, когда перестанет реагировать на команды.
2. Крути катушку, пока не начнет реагировать.
3. Отойди опять, когда перестанет реагировать.
4. Крути катушку…
итд
катушка только в машинке, в пульте её нет
не суть. пусть кто-нить крутит. или пумпочки на пульте жамкает, а ты крути.
То, что доктор прописал!)
неа… еще блок управления сильноточный нужен…токи там приличные
он с радиочастью. перекоммутировать упаришься…
Сегодня шел по Воинской.Такая же стояла машинка.Видок прикольный.Китай?
да конечно китай. чеж еще то 🙂
ну эт владельцу советывать надо. я то сам соберу. тут сижу советы раздаю 🙂
Вопрос господа знатоки, а если на пульте антенну переделать в направленную? Поидее вот оно усиление передатчика что и требуется.
Киньте камень если неправ.
не поможет. частота 27мГц, 39, 45 (на пульте снизу написано) забивается всем. что бы нормально работало или купить хорошую аппаратуру для моделей, (не дешево от 80$) или искать электронщика кто переделает систему на что нить по лучше)
чистой частоты 27 не бывает. это диапазон. шумов там реально много.
Вопрос господа знатоки, а если на пульте антенну переделать в направленную? Поидее вот оно усиление передатчика что и требуется.
Киньте камень если неправ.
напрвленную? это ягу шоле? не удобно будет 🙂 можно конечно сделать сквозной овал, но это узкотонельная антенна для пеленгации. толка будет мало 🙁
и размером она будет …
небольшая: 2.5 метра длинной и 5 шириной. на крыше нормалек будет. можна из дома не выходить, рулить, пифко попивая)))
коллеги, как радиолюбитель скажу следующие: а вы не думали что он своими экспериментами с усиляторами и тд дожег входной каскад, да и если пульт крутил то еще и выходной поджег? тут методика должна идти другая. 1) надопонять на какой частоте работает передатчик. вероятно где то в дырке СиБи диапазона. от этого плясать. делать антенну в четверь волны или 3\8… сделать грамотные расчеты и все установить. а так это как пальцем в небо.
Ну на самом деле обычно частоту китайцы указывают, нужно просто поискать.
да. там наклейка должна быть
коллеги, как радиолюбитель скажу следующие: а вы не думали что он своими экспериментами с усиляторами и тд дожег входной каскад, да и если пульт крутил то еще и выходной поджег? тут методика должна идти другая. 1) надопонять на какой частоте работает передатчик. вероятно где то в дырке СиБи диапазона. от этого плясать. делать антенну в четверь волны или 3\8… сделать грамотные расчеты и все установить. а так это как пальцем в небо.
Согласен. На входе приемника стоят полевики и скорее всего им ничего не сделается, а вот крутил он катушку входного каскада 100% зря. Теперь можно долго и упорно искать нужную настройку.
если он ставил на прием в машинку усилятор, то мозги подуть мог. но я думаю живое. а вот еще момент. ребенок маленький, а он усиляторы ставит. за мозги не боиться ребенка? мы порой от 70 вт постоянного жару кипятим голову. но мы то здоровые лбы. а тут ребенок. шапочку из фольги пусть надевает 🙂 без издевки, это реально здоровье
решено! ребёнку Велосипед покупать пора, и здоровее будет)))
если просто без таких издевательств машинку юзать. как с завода. то норм, а если через усиляторы эт писец. делали эксперимент. делали модель вертолета с онлайн камерой. жарили на PMR диапазоне на него 30 ватт и он отдавал 15. заряда хватало на 10 минут полета. зато мы его за километр отправили и по камере летали. было весело 🙂
если он ставил на прием в машинку усилятор, то мозги подуть мог. но я думаю живое. а вот еще момент. ребенок маленький, а он усиляторы ставит. за мозги не боиться ребенка? мы порой от 70 вт постоянного жару кипятим голову. но мы то здоровые лбы. а тут ребенок. шапочку из фольги пусть надевает 🙂 без издевки, это реально здоровье
Усилятор приема))), от него нет излучения
ну аналог DW. зато поджаривает когда на него наводка идет 🙂
если он ставил на прием в машинку усилятор, то мозги подуть мог. но я думаю живое. а вот еще момент. ребенок маленький, а он усиляторы ставит. за мозги не боиться ребенка? мы порой от 70 вт постоянного жару кипятим голову. но мы то здоровые лбы. а тут ребенок. шапочку из фольги пусть надевает 🙂 без издевки, это реально здоровье
Усилитель антенны (приемника) автор имел ввиду, по-моему. От него вреда не больше, чем от пульта телевизора))
Если повышать мощность передатчика, то и тут нет никакой опасности. Начнем с того, что передатчик находится в нескольких метрах (или даже десятках метров) от приемника, а значит и от головы маленькой автоледи. Ну и мощность передатчиков не превышает 1,2Вт — на большую необходима регистрация. Да и уже с этой мощностью дальность приема составляет до 10км по прямой!
Обычно, мощность передатчика китайских игрушек лежит в диапазоне от 10 до 150мВт. Мощности в 300-500мВт хватит до 1-2км дальности, так что я не совсем тут понял о каких 70Вт Вы говорите?))
ну LPD&PMR 0,5 а на CB 4вт разрешено. ну а вдруг он там панду 150 ватовую прикрутил? кто знает? :)))) а вообще ты прав 🙂 а про 70, у меня радиокатегория. я ярый радиолюб 🙂 нам разрешенно работать на таких мощностях 🙂 а вот каска я думаю он все таки зажарил 🙂
Ну тогда тебе видней) Я всего-лишь радиолюбитель, занимавшийся в 90-ые радиоуправлением)
ну мы чутка разные радиолюбители 🙂 у меня направленность связь. но все равно коллеги 🙂
Ато!)) Вот только мои опыты с самостоятельным изготовлением аппаратуры приема-предачи закончились на детекторном приемнике на 3-х транзисторах и АМ передатчике 27,12МГц 300мВт))) Ушел в сторону цифры)
ну цифпа всгда разруливала :)а я олдскульщиком остался:)
коллеги, как радиолюбитель скажу следующие: а вы не думали что он своими экспериментами с усиляторами и тд дожег входной каскад, да и если пульт крутил то еще и выходной поджег? тут методика должна идти другая. 1) надопонять на какой частоте работает передатчик. вероятно где то в дырке СиБи диапазона. от этого плясать. делать антенну в четверь волны или 3\8… сделать грамотные расчеты и все установить. а так это как пальцем в небо.
Такая же машина у сына. Ловит метров 10 с вытянутой антенной пульта. Крутить катушку не советую, можешь сбить частоту. Вместо желтого провода, при подключении к антенне необходимо использовать экранированный провод. оплетку подпаять к массе, центральный к антенне
Масса — это минус акб
Вылодите фото приемника обязательно. В нем находится кварцевый резонатор ( www.google.ru/search?q=%D…gQ_AUoAQ&biw=1440&bih=732 ), который и определяет частоту канала. Тогда уже можно будет говорить о антенне, а не о погоде на Марсе)
Ну и рекомендую все-таки спросить в более направленном на электронику сообществе: www.drive2.ru/communities/e-stuff/ или www.drive2.ru/communities/diy/
Там концентрация электронщиков на единицу членов стремится к 100%))
Антенны — не простая наука. Для каждого диапазона частот свои отличия. В корне не правильное мнение, что от длины прямопропорционально зависит качество приема, часто наоборот. Тебе не электронщик в помощь, а радиолюбитель (радиохулиган). Он измерит частоту и подскажет вариант с антенной. Давно в это вникал, нет времени копать.
Еще есть такое как согласование входа приемника с антенной, тоже очень влияет
Антенна для пульта управления квадрокоптером.
Всем привет!
Наступила хорошая погода и ребенок потащил на улицу маленький квадрокоптер. Тут очень быстро выяснилось, что дальность управления очень далека от заявленной китайцем (( Появилась идея вот такой несложной доработки, возможно кому-то пригодиться.

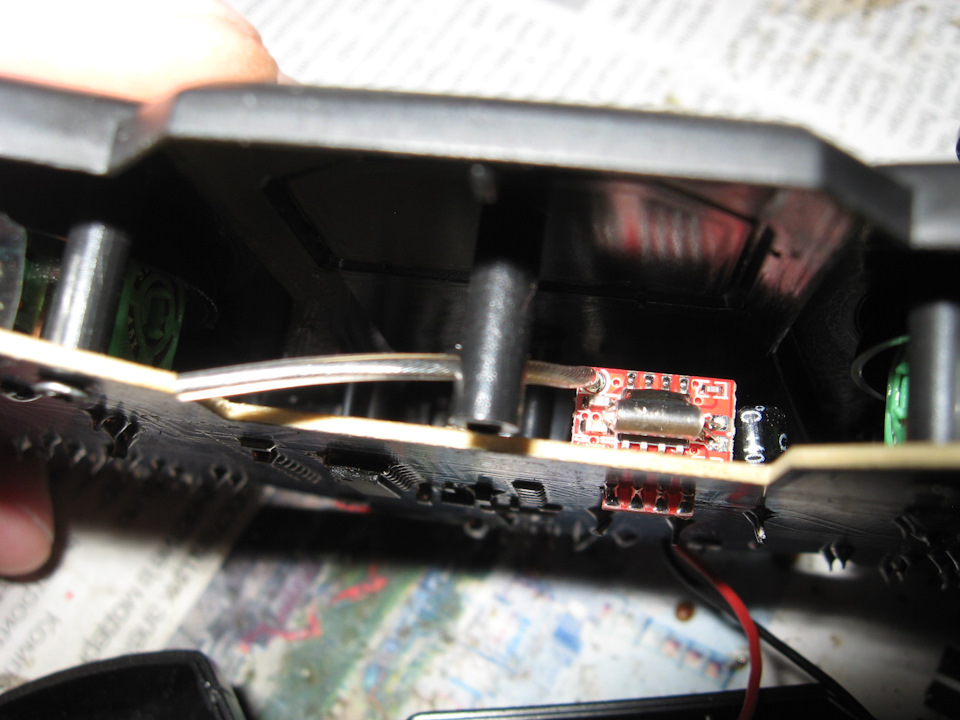

Разбираем пульт и видим сам передатчик с огрызком-антенной:
Просто огрызок провода, припаянный к платке:

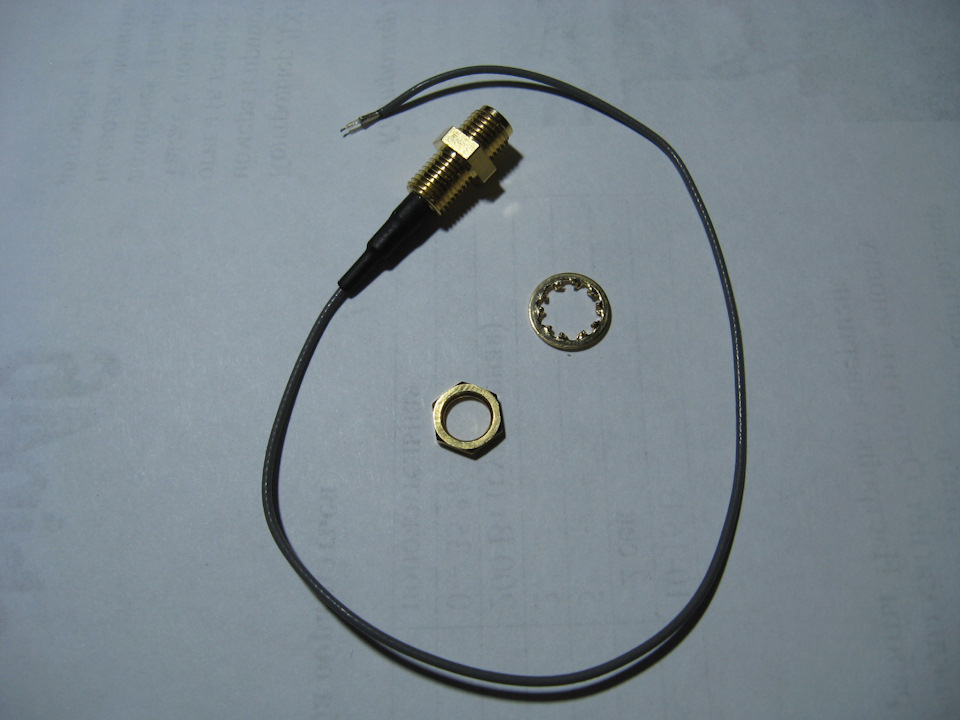

Решено вживить в пульт стандартное WiFi-кое гнездо (пульт работает на частоте 2,4 ГГц). Извлекаем вот такую штуку из дохлого роутера:

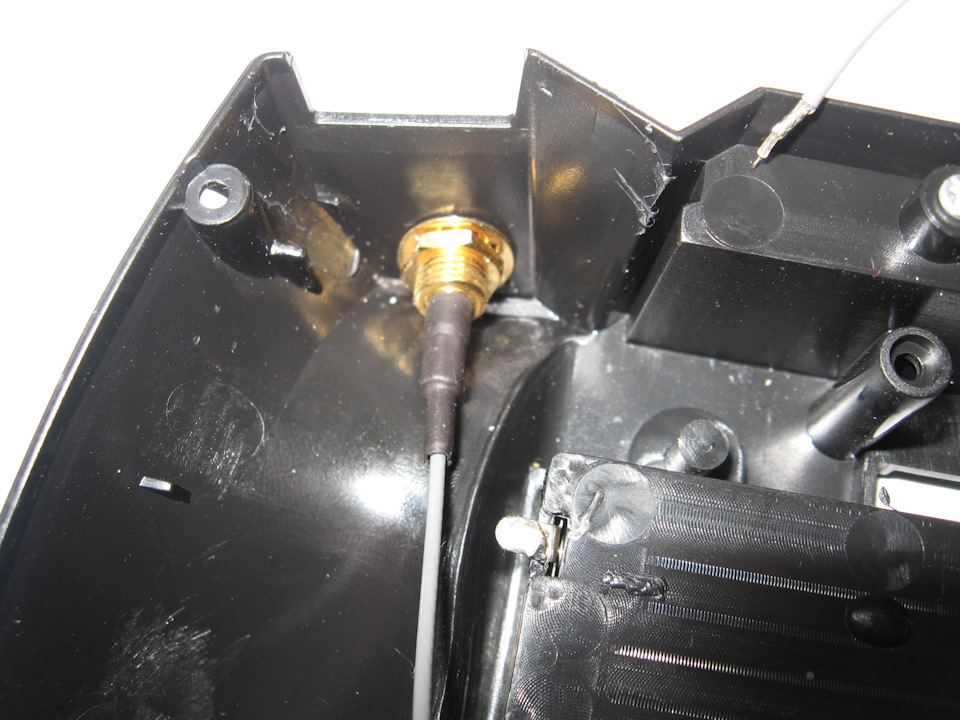

И в место «огрызка» припаиваем экранированный проводок:
Центральную жилу к контакту, где был «огрызок», а экран — к соседней площадке, это масса. Массовый контакт, я предварительно «прозвонил» мультиметром.
Крепим сам коннектор:

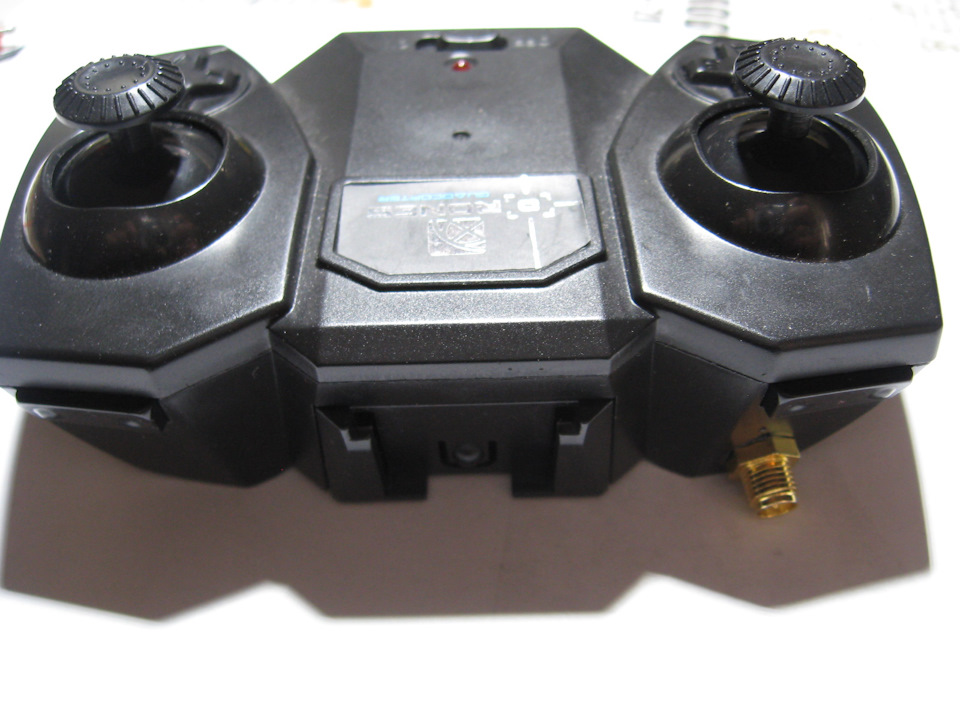

И собираем пульт в обратном порядке. Получилось как-то так:

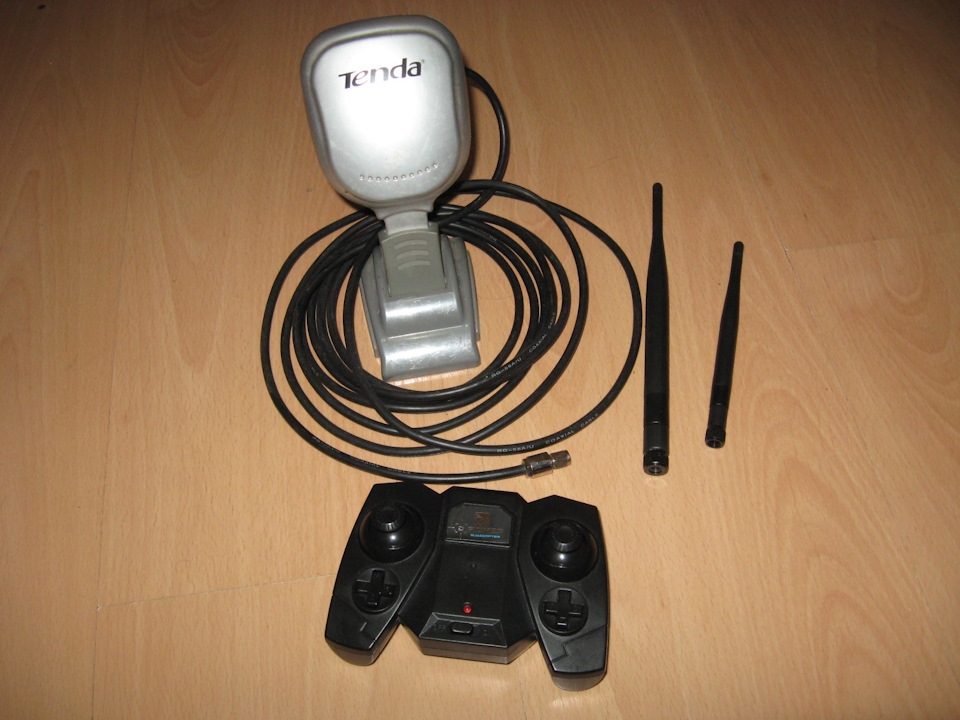

Теперь к пульту можно подключить любую WiFi-евскую антенну:
Вот и вся доработка, можно идти тестировать 😉
В теории, устойчивость связи должна повыситься. Всем добра!
Комментарии 6
вы поставили напрвленую антенну на пульт. попадете в пик и сигнал упадет на 0. Они направлению антенну не просто так ставят на пульты. изучите диаграмму направленности.
хотите устойчивей сигнал, смените протокол общения на переменый, куча компания делает дешевые варианты. или же повысьте выходную мощность. вообще 100mw даст вам до 2,4км прием, больше не нужно.
Нет не поставил, она на фотке просто «до кучи» 😉
С антеннами, мощностями и т.п. — есть приличный опыт работы — все это прекрасно знаю. Для этого детского квадрика, этой доработки — за глаза!
А что за модель квадрика?
Детская игрушка с али, за пару «тыр» 😉
Вроде как по-лучше. Мне особо по-рулить не дают )))
проблема с апаратурой (китайская игрушка)
Опции темы
проблема с апаратурой (китайская игрушка)
в общем вопрос вот в чём! купили ребёнку игрушку на новый год. (боевые машинки джейда) но вот проблема! на одной машинке радиус действия аппаратуры нормальй ну по крайней мере 5-7 метров, а на другой 0,5м. а именно пока пульт над машинкой она слушается чють отьехала всё. в чём может быть проблема. пульт разбирал смотрел стоит одна микросхема и 2-ва транзистора вроде живые! если надо какие фото то выложу! жалко как то за 2500 взяли а она не робит. да и поменять уже не поменяеш время прошло.
разберите машинку и посмотрите на провод к антенне,может быть оторванным
еще-не вижу антенны на пульте,она есть или просто ракурс такой?
Вариантов как всегда 2. Или приемник не ловит или передатчик не передает. Передатчик можно сравнить с рабочим если их поднести поближе к телевизору и на каком-то канале включенного тв должна появиться помеха. Так как частоты передатчиков скорее всего близко, то по уровню помехи можно судить о выходной мощности. Она там и так не более 10мВт, а если еще что оторвалось. Если мешают тв одинаково- пульт отпадает. Тогда приемник.
антена есть просто так получилось. всё разбирал все транзюки перезвонил! всё нормально.
проблемы с мотором отпадают! так как там 3 канала и все по отдельности работают только близко. сердечник ща посмотрим.
тип 2SC248000L по ходу они!
Оооо. Все мучаешься.
Понаковырял там небось. )))
Давно бы привез, я бы починил.
Прозвони все резисторы и дроселя.
Просмотри под лупой на предмет плохих паек.
Транзисторы хоть как звонишь?
по ходу микруха не хочет работать. транзисторы и стабилитрон поменял на пультах с одного на другой толку 0!
А резисторы и пайки.
Махнул то хоть по нормальному, не упорол ничего? )))
Ну из-за стабилитрона не должна замолчать. Убери его совсем. А на микросхеме есть название или затерта. А то можно прикинуть сколько ей можно давать напруги. Хотя напряжение стабилизации можно померить на втором пульте.
Ты что паял включенный пульт? Или соплю повесил, а потом включил?
Маркировка стабилитрона?
Так часто бывает, понаковыряют, а потом в ремонт привозят. А там уже голяк полный. ))))
А чё, именно, к передатчику привязались-то? Почти уверен, что он исправен. Дальность связи, в значительно большей степени, от приемника зависит вообще-то. Или у машинок пульты взаимозаменяемы и приемники гарантировано работают?
Все же написано в середине топика.
2евгений: в передатчике, вообще, настраивать нечего, судя по фото! да и ломаться. хотя емкость перед антенной еще проверьте на предмет КЗ, если пропаяли и в пайке уверены, то передатчик не при чём, еще раз вам говорю! (стабилитрон, действительно, не так и важен). Возможно, при продаже, комплект не парным оказался, близким, но не парным! вот и думается, что настройка комплектов производится приемником.
