чем гнуть тормозные трубки
Гнем трубки тормозные
В процессе демонтажа деталей подкапотного пространства с целью дальнейшего его перекрашивания я столкнулся с небольшой проблемой. Почти все штуцера тормозных трубок отказывались откручиваться, что не удивительно для 18 лет их службы. Не помогло ни размачивание, ни спец ключи с обжимом, итог — половину трубок пришлось обрезать.
Где искать трубки? — подумал я 0_о…
Решение оказалось довольно простым. Достаточно было найти место где режут и завальцовывают трубки необходимой длинны с соответствующим штуцером. Не знаю как где, но у нас в ЗП я нашел такое место довольно легко.
Перед этим я вымерял длину каждой. Для этого пришлось повторить профиль каждой трубки с помощью проволоки.
Далее расправляем проволоку и меряем.
Размеры получились примерно следующие:
41 см — пер.лев.
144 см — пер.прав.
98 см — задн.лев.
79 см — задн.прав.
В итоге заплатив 50 грн за метр новой трубки и 5 грн за штуцер я приобрел уже завальцованные заготовки.
Дальше было самое интересное — выгнуть их по образцу и подобию.
Работа довольно творческая 🙂

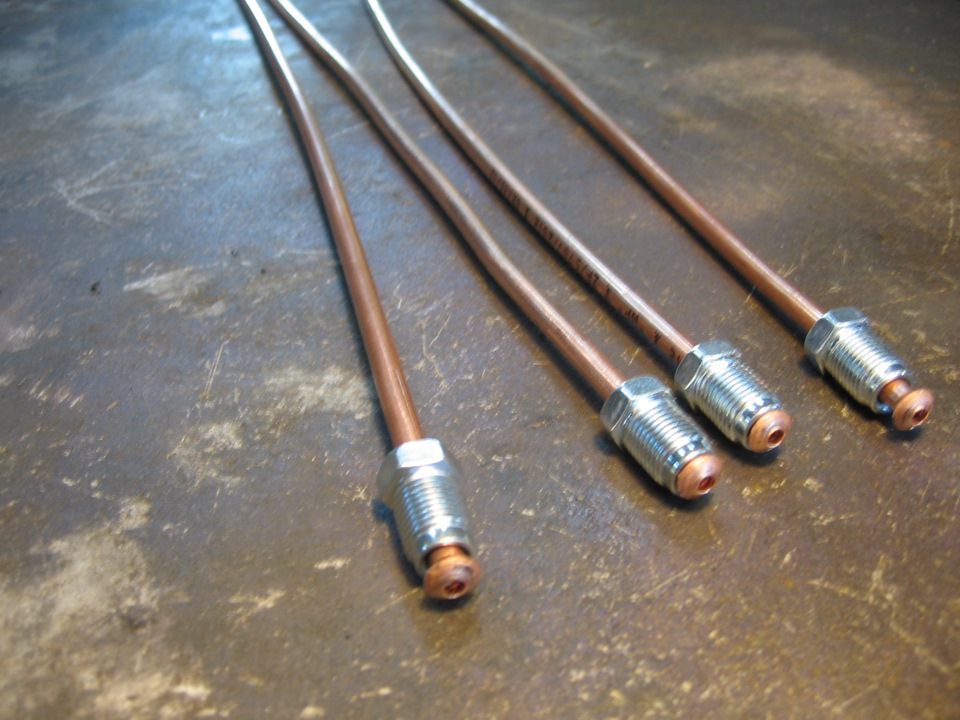

Вот что получилось в итоге:
Всем спасибо за внимание.
Может кому то эта запись окажется полезной.
Замена топливных магистралей, вальцовка тормозных трубок и колхоз-дело тонкое
Здарова ребята!
Сейчас будет немного про вальцовку труб, размеры и все такое. Я уже писал про то, что начинал это дело, собственно, пришло время покончить с этим. Если кому-нибудь интересно прочитать про мой опыт — буду рад. Все что здесь будет написано — это для начинающих автолюбителей и сугубо мое мнение, которое представлено исключительно для информации. На других надейся, а сам не плошай, так сказать)
Первое, на что хочу обратить внимание — это размеры.
Что я брал :
Топливная магистраль, обратка и вентиляция бака — 3.5м, 8мм на подачу и 6 мм на обратку\вентиляцию (медь) — хватило с запасом
Тормозная трубка правая — 3.5м, 4.75 мм (сталь) — не хватило 35 см
Тормозная трубка левая — 3.3м, 4.75 мм (сталь) — не хватило 20 см
Штуцера — 10 и один, для топливного фильтра — 14
Второе — это то, что трубки лучше гнуть по снятым старым, т.к. на машине это делать совсем неудобно. Естественно, если гнете руками и пусть будет, как будет, то вам подойдет гнуть их и на машине. Однако, чтобы корректно их выгнуть, так не получится. Я про «заводскую» прокладку. Не always.
Еще немного теории. На японцах вальцовка сделана в конусообразном виде, в отличие от немцев, например.Муфты у них, соответственно, тоже разные. Тут как раз лучше один раз увидеть.
И для того, чтобы собственноручно этим заниматься, нужен набор для развальцовки. Существуют разные — метрические и дюймовые. Дюймовые нужны для того, чтобы адекватно развальцевать тормозные трубки, т.к. их стандарт 4.75 или 3/16 дюйма, если я не ошибаюсь. А метрические — т.к. трубки у нас на рынке продаются в мм. В наборе есть пуансоны, которые и можно купить отдельно нужных вам размеров. Я же купил метрический набор.
С этим определились, теперь по трубкам:
Я не хотел ставить медь на тормозные магистрали из принципа, и так как они больше подвержены коррозии — при помощи строительного фена и кембриков защитил трубки, которые проложены по днищу насколько возможно.
Опытным путем находите оптимальную высоту трубки над зажимом.
Вставляте пуансон нужного размера в трубку и сверху закручиваете плотно его вровень с планкой-зажимом, после чего получается европейский «бублик».
Уже без пуансона запрессовываете конусный наконечник в получившийся «бублик» и смотрите на результат. Если вас все устраивает — вы молодец. Если нет — повторяете пока не добъетесь нужного результата.
И самое главное : не забудьте посадить штуцер в трубку, прежде чем делать эти действия. Не один и не два раза приходилось переделывать свою работу из-за такой мелочи.
Но вы все равно забудете ))
Для того, чтобы согнуть под прямым углом трубки, я взял такой трубогиб:
Скажу прямо — он доставил мне много хлопот. Может я просто дикий кретин, но иногда я тупил по несколько секунд разгадывая ребус, как мне нужно его повернуть, чтобы добиться нужного мне угла. Да и исполнение у него не самое лучшее. Но гнет он хорошо, единственное, слишком широкий 90 угол получается, но, если доработать немного, то трубка может повторить изгиб завода, хоть это и громко сказано.
Для того, чтобы согнуть адекватно тормозные трубки в кембриках, я обмазывал трубогиб и трубки маслом, иначе можно запросто порвать «защиту». Также гнуть 8мм трубку с этим трубогибом нужно в пазах для 6ти мм, т.к. в 8ми мм-ых пазах получилась такая картина, по непонятным мне причинам. Пришлось покупать новую трубку. Так что аккуратнее и проверяйте все перед работой.
А теперь немного о том, о чем бы никому из здесь читателей не хотелось бы писать и говорить.
Как я говорил вначале — мне не хватило длины тормозных трубок. Забегая наперед скажу, что менял я их несколько раз: то вальцовка не та, то штуцер был неисправен после неправильной вальцовки. Одно тянуло за собой другое. К счастью проблемы все решились, кроме проблем с короткими трубками. В итоге имеем такую картину:
Ну и самое интересное — это разломавшиеся от старости крепления. Пластик рассыпался словно сухари. Из трех крепежей выжил только один центральный. На время написания, крепеж уже пришел, осталось только поправить трубки и установить его на место. А пока помогают центральному вот эти ребята. Вдруг автомобиль поедет 🙂
Чем гнуть тормозные трубки
Собственно несколько раз по мере необходимости гнули эту трубку возле штуцера (при установке нового ВУТ без снятия трубок, при снятии/установке двигателя и т.п.). И вроде все было нормально, до вчерашнего дня. Трубка лопнула ровно по изгибу возле штуцера. И по всем законам Мерфи лопнула именно длинная магистралка. 🙁 Пол-мотора утопает в тормозухе. Как оказалось, очень удобно затыкать дырку в ГТЦ болтом от замка двери.
Вобщето они (трубки) должны быть болей-менее согнуты под место прокладки.
Прочитай внимательнее что я написал. А именно мораль.
Гнуть можно, главное плавно и осторожно. На то они и трубки, чтоб гнуть. А именно эту трубку гнули несколько раз в разные стороны в одном и том же месте. Пока не образовался излом. 😎
именно эту трубку гнули несколько раз в разные стороны в одном и том же месте. Пока не образовался излом
Вобщето они (трубки) должны быть болей-менее согнуты под место прокладки.
Гнуть можно, главное плавно и осторожно.
Как гнуть тормозные трубки
Тормозные трубки изготавливаются, как правило из стальных труб диаметром от 3 до 8 мм на специализированных станках, либо проволоко-гибочных или специальных трубогибочных станках, работающих способом наматывания в бездорновом режиме.
Изготовление тормозных трубок имеет ряд специфик:
Зажим трубы
Трубки по концам заготовки имеют опрессовку с гайками, механическое повреждение которых абсолютно исключается. Встает вопрос — как и за, что зажать трубку чтобы ее можно было бы выдвигать в точку очередного гиба и поворачивать в пространстве. На стапелях это решается за счет зажима трубки множеством специальных прижимов. На проволоко-гибочных станках — за счет того, что гибочная голова вращается вокруг трубы.
На трубогибочных станках, наибольшую сложность при гибке тормозных трубок, представляет собой создание специального зажима исключающего механическое повреждение мест развальцовки, либо опрессовки. Для исключения механической деформации мест опрессовки тормозных трубок под каждый вид опрессовки создаются специальные цанговые зажимы.
Обеспечение целостности термоусадочной пленки
Тормозные трубки легковых автомобилей имеют усиление за счет термоусадочного покрытия, причем не по всей длине трубки, а только в определенных местах, что также осложняет работы по гибке тормозных трубок. Для исключения влияния термоусадочной пленки на качество гиба трубопроводов изготавливаются специальные гибочные ролики и зажимы.
Длина тормозных трубок
Тормозные трубки бывают различной длины и могут провисать под собственным весом при больших вылетах в процессе их гибки при изменении ориентации в пространстве. Для устранения влияния провисания тормозной трубки на больших вылетах могут использоваться специальные опорные столы или подставки не затрудняющие процесс гибки. Однако, на трубогибочных станках лучше гнуть тормозные трубки небольшой длины или трубки имеющие большую жесткость исключающую их провисание.
Расстояние от места опрессовки до гиба
Конструкция тормозных трубок как правило имеет короткие расстояния от начала трубы до первого гиба и от конечного гиба до конца трубы. Это устраняется за счет изготовления специальных вставок скользящего башмака, специальных роликов и зажимов, а так же цанг специальной конструкции адаптированной под конкретную тормозных трубку.
Трубогибочные станки российского производства, наиболее приспособленные к гибке тормозных трубок:
