140. Диагностика. «Дружим» ForScan Lite + Android + Ford Transit 2.2 TDCI 2007
Всем привет.
Не так давно я узнал, что вышла версия Forscan Lite для adnroid.
Об это было написано на официальном сайте, в разделе новости.
Там же, есть кнопочка подробнее, где описываются разные вопросы, ошибки и ньюансы…
Ну, сами почитаете, если интересно будет.
Теперь, давайте поговорим все же о том, как нам подружить ForScan Lite + Android + Ford Transit 2.2 TDCI 2007.
У многих это было проблемой, в том числе и у меня, с первого раза не получилось, но времени особо не было, поэтому я отложил данный вопрос на потом.
Сегодня утром это потом настало 🙂
В первую очередь, нам необходимо скачать приложение к себе на телефон и установить его.
ВНИМАНИЕ, ЭТО ВАЖНО, В ТЕЛЕФОНЕ ДОЛЖЕН БЫТЬ ВЫКЛЮЧЕН WI-FI
Я не знаю почему так получается, но пока я его не выключил, Forscan работать не хотел.
Далее, заходим в настройки bluetooth и подключаем наш ELM 327 к телефону (еще это может называться «сопряжение»), вводим код и наши устройства сопряжены.
Следующим шагом запускаем наше установленное приложение
В приложении заходим в настройки
В настройках отключаем Demo режим, выбираем Bluetooth 0 (предпочтительно, но если не работает, необходимо попробовать Bluetooth 1 или Bluetooth 2), а так же в списке bluetooth устройств выбираем наш адаптер.

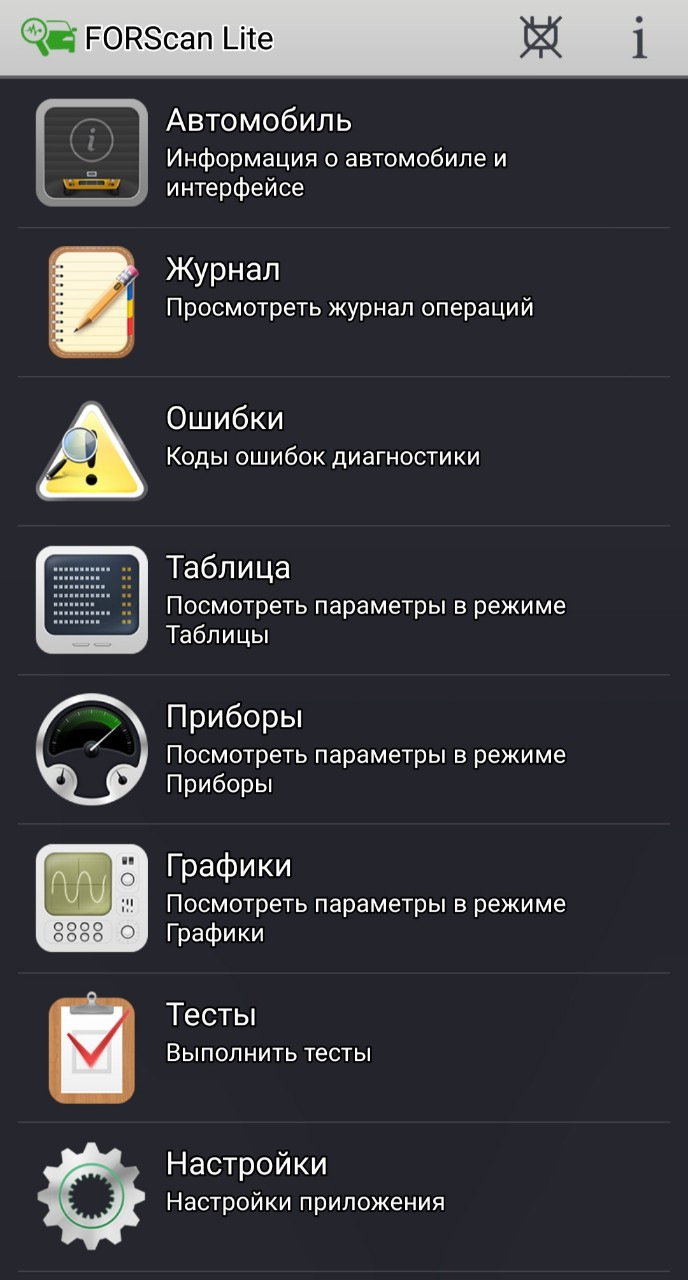

Затем, выходим в главное меню и нажимаем кнопочку подключиться.
Здесь мы наблюдаем как меняется значок подключения.
На официальном форуме описаны следующие цвета:
СИНИЙ — приложение отключено
БЕЛЫЙ — начато подключение, приложение пытается подключится к адаптеру
ОРАНЖЕВЫЙ — приложение подключилось к адаптеру и пытается подключиться к автомобилю
ЗЕЛЕНЫЙ — приложение успешно подключилось и готово к работе
КРАСНЫЙ — сбой подключения
Когда значок загорится зеленым — это означает, что соединение успешно установлено и можно двигаться далее.
После соединения, я полез в раздел «автомобиль».
Там мне описали данные по моему автомобилю, версии прошивок модулей ну и т.д.
В журнале появились следующие записи
И в разделе «ошибки» я узнал, что ошибок по авто и его модулям нет
Есть еще раздел «графики» и «приборы», ну, там, я думаю, Вы и сами разберетесь 🙂
Надеюсь кому-то данная информация пригодится!
С праздниками всех и удачи :))
Мир-труд-май! И с наступающим Днем Победы!
ELM 327 v1.5 (FORScan Lite) для Форд Транзит
Всем Привет!

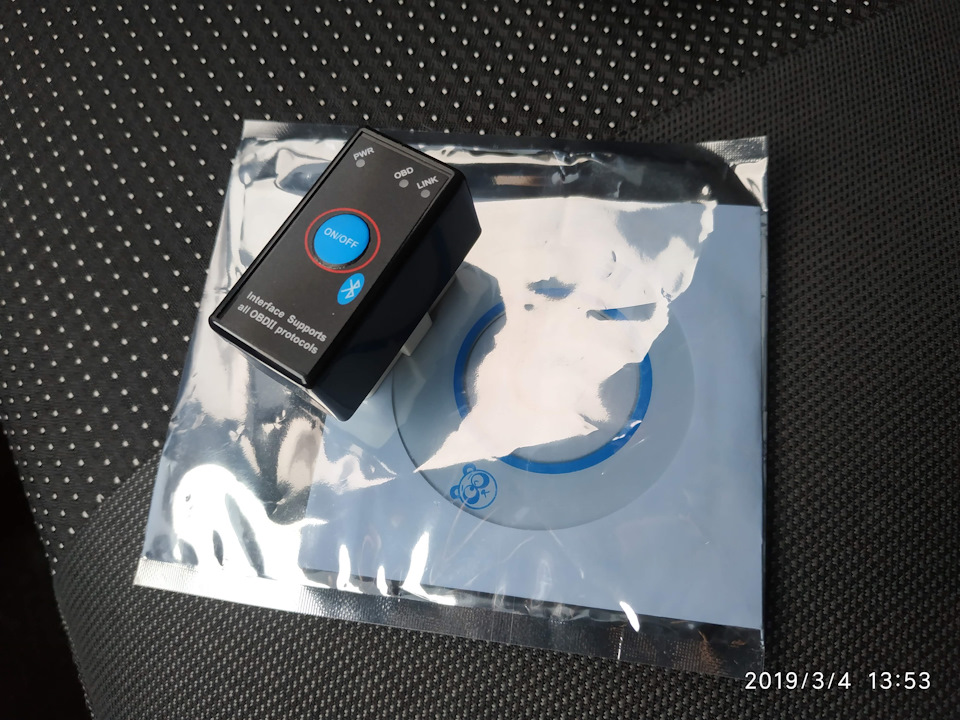

Приобрёл себе ELM 327 v 1.5
Покупал после проверки. На месте так сказать…
Перещупал их несколько штук. И обычные синие и чёрные, с Wi-Fi и с Bluetooth. Разные по начинке, по платам и выбор остановил на ELM 327 Bluetooth с кнопкой. Он и по плате хороший…
Сразу же купил FORScan Lite лицензию…
Подключил…
Всё работает, ошибки можно стирать по несколько приборов выводить одновременно и т.д.
И тут я при диагностике вижу что не могу подключиться к FIP (топливный насос).
Просто не могу его выбрать… Я уже подумал что проблема в самом ELm, но с моим ELm продавец подключается к FIP, и при этом всё у него показывает. Оказываеться у продавца ломанная не обновлённая версия FORScan. Продавец конечно мне её подогнал. И я уехал.
Спустя время снёс ломанную и поставил лицензию. И так же не мог подключиться к FIP. Решил написать разработчикам. Скинул им ЛОГи…
И вот их ответ:
Как я понял ранее показания были не верны…
Ну и ладно, я продолжал пользоваться ELM. И после обновы, сейчас открывается FIP, и выводятся все данные по нём. Не знаю насколько они верны…
Если честно, то я всё равно не шарю в этих показаниях…))))) Но как по мне то я отдал деньги и должно работать всё, а там разбираюсь я или нет, это второстепенное…)))) Мало ли, вдруг я начну разбираться…)))))
Вообще ELM 327 v1.5 и FORScan Lite очень хорошая вещь… Советую купить у кого нет… Я думаю она легко себя отобьёт…
Ни капли не жалею что купил!
Всем Удачи И Хороших Дорог!
156. Диагностика. ELM 327, переделка, FORSCAN
СРАЗУ СКАЖУ, ЧТО ДАННАЯ СХЕМА СДЕЛАНА ДЛЯ НАГЛЯДНОСТИ И ЛИШНИЕ ЛИНИИ НЕ РИСОВАЛИСЬ.
ПОЭТОМУ ПОМИМО НАРИСОВАННОГО, НУЖНО ЕЩЕ ЧТО БЫ БЫЛО СОЕДИНЕНИЯ ПО ПИНАМ КАК ПОЛОЖЕНО, 1 к 1, 2 к 2 и т.д. за исключением того, что указано в схеме.
либо тумблер врезать внутри самого адаптера.
Кто постоянно читает мой БЖ, тот уже заметил, что тема ELM327, Forscan тут уже всплывает не первый раз.
А особенно в свете последних событий, а именно не правильно прописанными форсунками, решил, что нужно переделывать свой адаптер.
Данная переделка связана с тем, что Ford на борту использует как высокоскоростную шину CAN, так и среднескоростную. (MS и HS CAN соответственно).
С этим связаны некие не удобности при диагностировании автомобиля и адаптации некоторых узлов.
об этом много информации в сети, не буду сильно вдаваться в подробности, кому интересно, найдет и почитает.
Для фордов существует программка Forscan, где вы можете СКАЧАТЬ последние версии программы.
Но, для того, что бы прописать форсунки, сделать пилотную коррекцию, необходима переделка, о которой пойдет речь далее.
Да, в сети есть уже куча информации, да есть схемы пайки, но там немного сложно бывает разобраться что и куда. Поэтому, я попытался как можно проще нарисовать схемку.
Изменяем только данные линии. остальные остаются неизмененными.
Нужен только тумблер режима ON-ON на 6 контактов, немного проводов, терпение, ровные руки и желание)
таким образом у нас появляется возможность раширенной работы с автомобилем.
плюс, при помощи такой же переделки, можно еще более углубленно работать с автомобилями форд фокус.
Для этого нужна программа ElmConfig.
Большой размер картинки можно скачать по ссылке
СХЕМА
Всем спасибо.
34. Диагностика. Сканер ELM 327. Покупка. Мини-обзор.
Привет.
В этой записи пойдет о сканере OBD-II, версия с bluetooth. Читал ранее что они не совсем совместимы с моим авто, но, решил все же попробовать, т.к. мой знакомый купил себе данный девайс.
Вставляем его в разъем
Т.к. телефон у меня на андроиде, и всегда со мной, поэтому поставил программку для чтения ошибок на него. Называется Torque Lite, поэтому бесплатна. Ставил с play market.
Затем включаем на телефоне bluetooth, находим устройство, вводим стандартный пин 1234.
Запускаем установленное приложение
И видим пустой экран.
Заходим в настройки, и выбираем наше устройство
И ура, программа подключилась к устройству, показывает напряжение в бортовой сети (двигатель только заглушил, поэтому такая цифра).
Заводим двигатель, остальные датчики начинают работать
Пробую прочитать ошибки, пишет что ошибок в Е** нет, ну и «джеки чан» у меня на приборке не горел. Поэтому верно ли считывает ошибки и сбрасывает ли их ответить не могу, но находил в сети видео, где парень на транзите младше 2006 года их сбрасывал через такое устройство и такую же программу.
А еще, благодаря данной программе, нашел вот что.
В самой проге есть 2 интересных датчика, это скорость по GPS и высота над уровнем моря по GPS. Ради любопытства тыкнул на них… и что вы думаете, он мне показал реальную высоту над уровнем моря… а потом в движении и скорость … я аж афигел, открыл навител на телефоне, на автомобильном навигаторе… показания скорости и высоты совпали…
Отсюда вопрос, в машине есть модуль GPS?
193. Диагностика. #Forscan. Все параметры с описанием, которые можно посмотреть на Transit 06-12.
Всем привет.

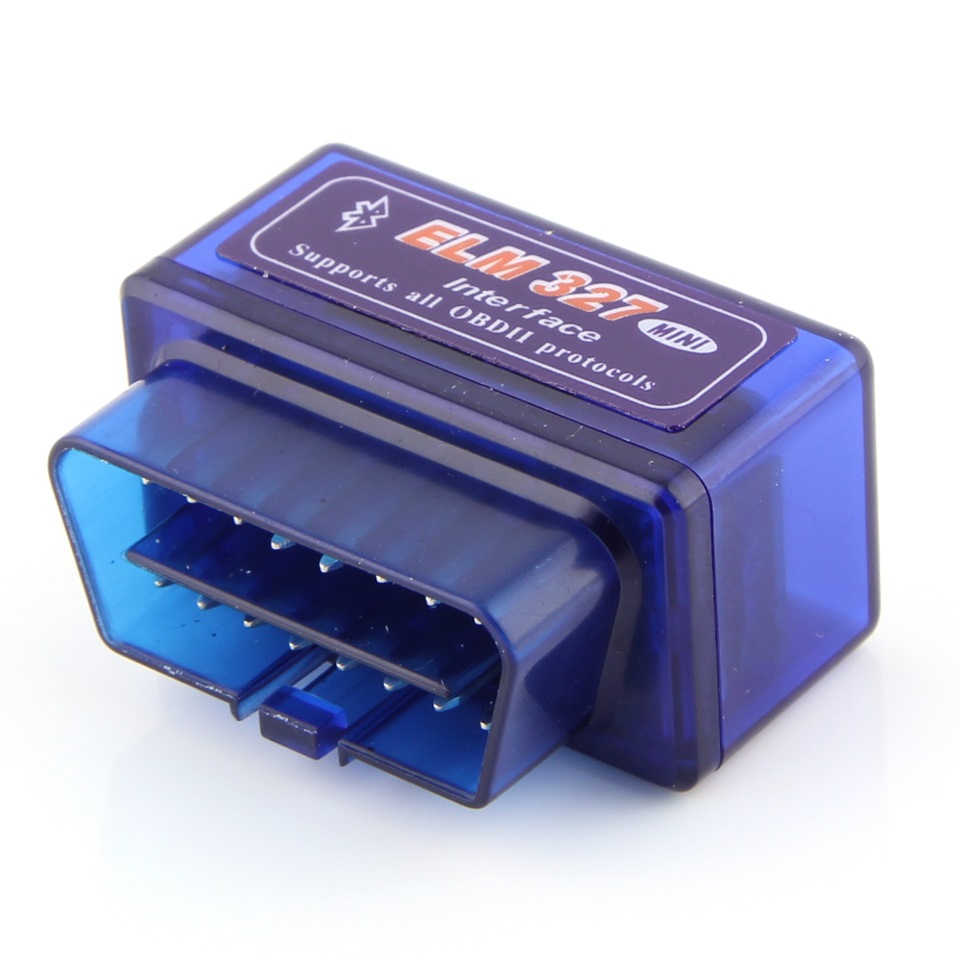

Решил я сделать полный обзор всех параметров (так называемые PIDs), которые может показывать замечательная программа для Android — Forscan Lite совместно с адаптером ELM327 v1.5, в моем случае используется bluetooth mini версия. Вот такая
Возможно еще были какие-то записи, уже не помню, если честно.
Сегодня же поговорим о тех самых параметрах, которые может отображать эта программа — PIDs
PID (Parameter ID (параметр идентификации данных)) — это код, используемый для запроса диагностической информации.

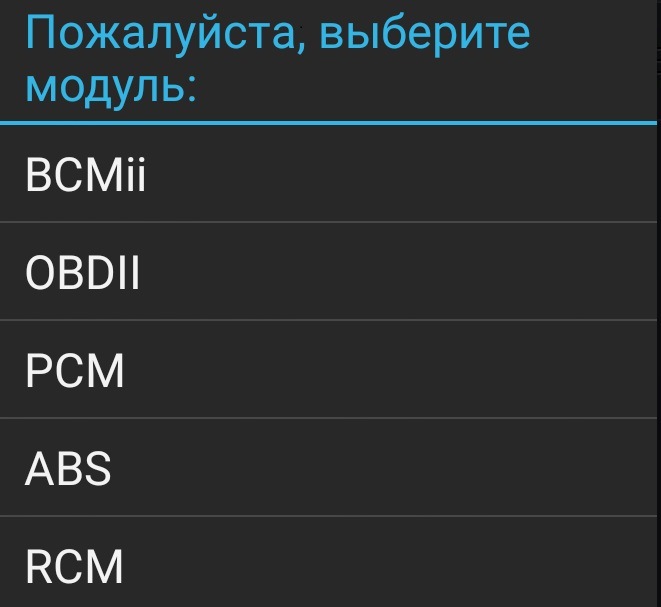

Стандартная версия адаптера без переделок видит следующие модули:
* BCMii (Модуль управления кузовом)
* OBDII
* ABS (Модуль Антиблокировочная система тормозов)
* RCM (Блок управления системой защиты пассажиров и водителя)
* PCM (Модуль управления силовым агрегатом)
Т.к. параметров очень много, я их все разместил в каждом отдельном файле, согласно названию блока. Сюда вставлю по первой странице с каждого файла. Все ссылки на файлы размещены ниже под каждым блоком.
Либо можете скачать все архивы сразу.
