Лабораторный блок питания своими руками. Зачем платить больше?

Давно я мучился, когда делаю или ремонтирую всякие электронные штуки, нужен источник питания. Чаще 12 вольт. Бывает и для заливки прошивки в контроллеры, тоже нужен. Давно уже приспособил под это дело старенький блок питания от персонального компьютера. В принципе хватало. Но выдаёт он порядка 12,7 вольт, а иногда нужно больше. Да и вообще регулировка нужна. Задумался о покупке лабораторного источника питания. Но цена кусается, реально не потянуть, есть куда более важные покупки. Подсказали мне идею, как дёшево получить в распоряжении источник с регулируемым выходным напряжением. Заказал необходимые деталюшки, дождался и начал делать. По правде сказать, сразу не поперло, Но всё сделал.

Ну да по порядку. Сперва приобрёл необходимые комплектующие. Мелочёвку всю в магазине нашёл, измерительный блок и преобразователь приобрёл в Китае. БП у меня уже был.

Выдаёт напряжение от 0, до 33 вольт, ток до 3 ампер. По инструкции, его даже можно использовать в качестве зарядного устройства.

Измеряет напряжение, силу тока, мощность потребляемую нагрузкой и температуру (в комплекте датчик температуры). Датчик температуры использовал для измерения температуры платы преобразователя.

Ну и блок питания на 350 ватт.

Раздербанил его. Отпаял все лишние провода, оставил все необходимые для работы.

Сперва накосячил. Спалил неправильным подключением измерительный блок, пришлось заказывать другой. По этому и преобразователь ставить не стал. Первый временный вариант получился такой. Без дисплея, а в качестве регулировки переключатель. Положение I 12 вольт, положение II 24 вольт.

Снова дождался нового измерительного блока и стал переделывать.

К сожалению не правильно посмотрел маркировку подстроечных резисторов и заказал не те. Обнаружил косяк уже после сборки. Дело в том, что на плате стоят маленькие подстроечные резисторы, которые нужно вывести на внешнюю панель блока. Решил заказать аналоги побольше с удобными крутилками. Заказал не те, по этому пока вывел родные.
Затем дождался нужных резисторов, установил. Установил последовательно один который и нужно было, а один из тех, что пришли первыми с маленьким сопротивлением. Получилось так, что основной выставляет нужное напряжение, а вторым более тонко подстроить можно.

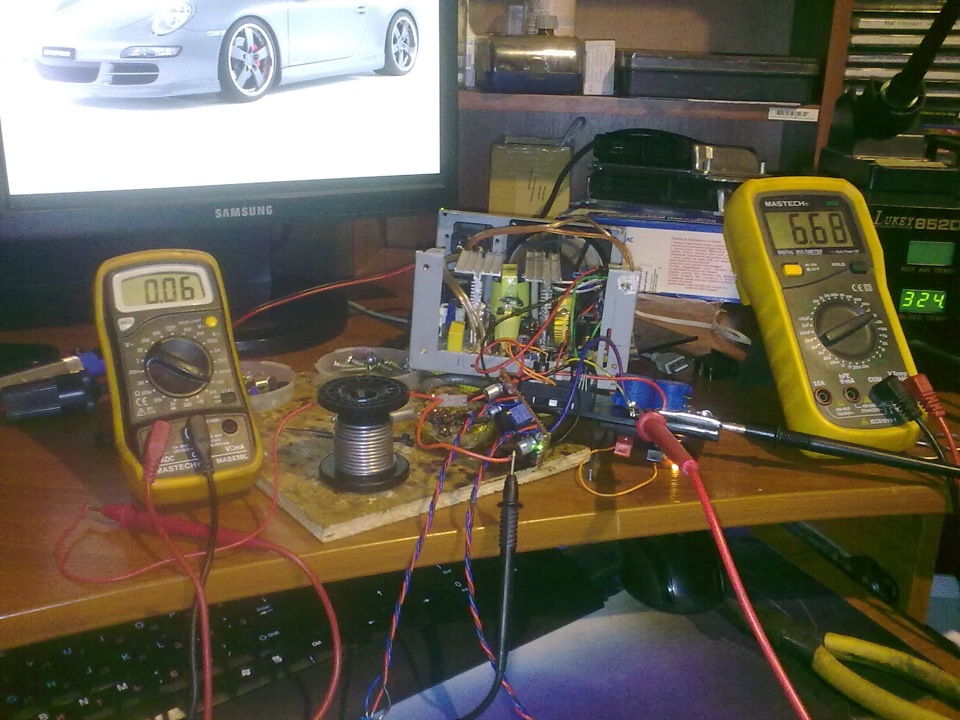

И так, что у меня получилось. Дисплей двух режимный. Первый режим напряжение и потребляемый ток, второй режим температура и потребляемая мощность.

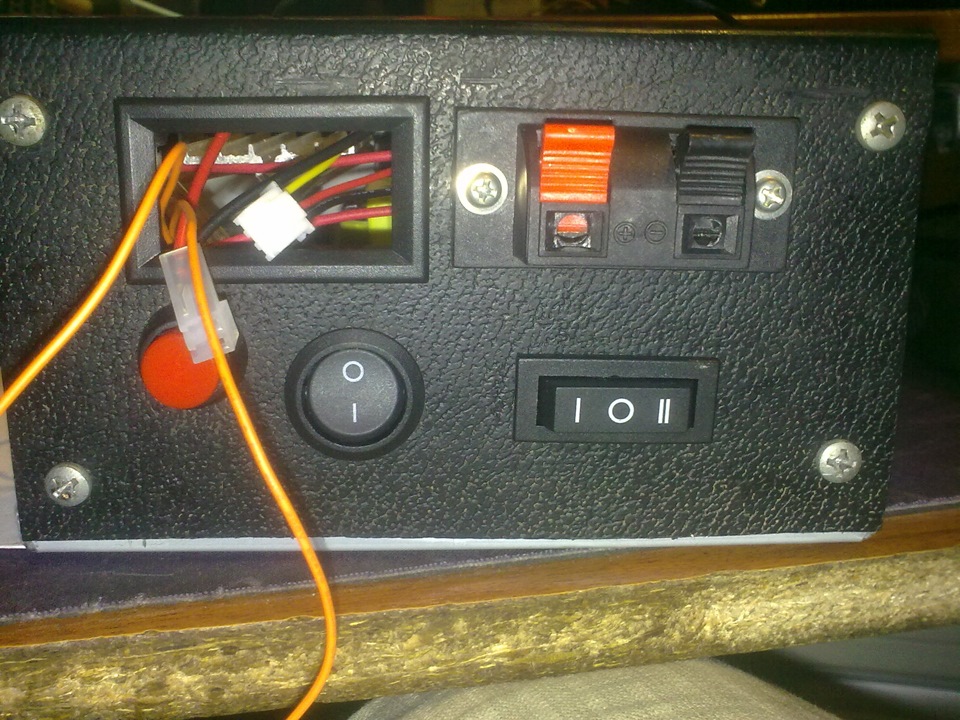

Под дисплеем красная не фиксируемая кнопка, это кнопка выведенная с платы измерительного блока. Используется для смены режимов и для калибровки блока. Правее кнопка включения самого блока питания. Справа сверху клемник на зажимах, куда можно цепляться проводками, очень удобно. Ниже подстроечные резисторы. Один из которых, как раз регулирует выходное напряжение. Второй просто подстроечный, для калибровки, можно было и не выводить. Может и уберу.

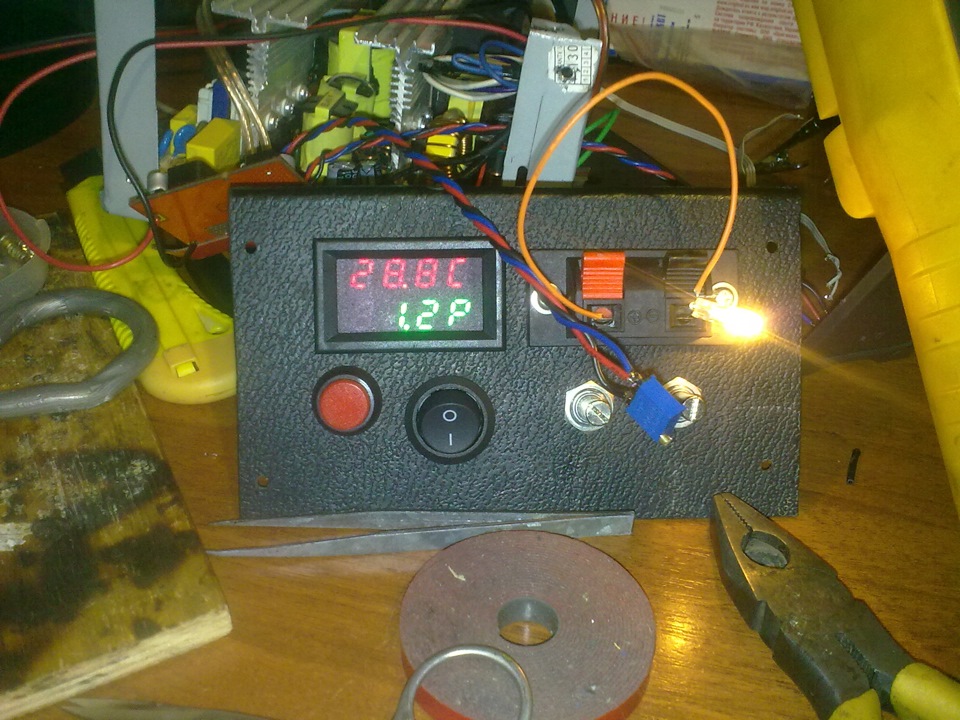

Ну и в итоге вот такой приборчик получился. Так же вывел гнездо под штекер прикуривателя, подключил его к 12 вольт. Дёшево и сердито.

Источник

ПРИМЕНЕНИЕ И УСТРОЙСТВО БЛОКОВ ПИТАНИЯ

В общем случае любой блок питания (БП) это прибор, который при подключении к электрической сети формирует необходимые для дальнейшего использования напряжение и ток.

Чаще всего такие устройства преобразуют переменный ток электрической сети общего пользования (

220В, частота 50 Гц.) в постоянный.

В таких блоках питания номинальные значения выходных параметров (напряжение, ток) обеспечиваются только при нормальных значениях входных электрических параметров и тока, потребляемого нагрузкой. Используются они для работы с устройствами, оснащенными собственными стабилизаторами.

В импульсных блоках питания переменное напряжение выпрямляется, а затем преобразуется в высокочастотные импульсы прямоугольной формы и заданной скважности.

Стабилизация в них обеспечивается применением отрицательной обратной связи, которая может быть организована как с помощью гальванической развязки от питающей цепи (трансформатор), так и путем подачи импульсов на фильтр низкой частоты.

В зависимости от колебаний сигнала обратной связи регулируется скважность выходных импульсов и таким образом поддерживается стабильность выходного напряжения.

Оба вида блоков в широком ассортименте представлены на отечественном рынке радиоэлектронной аппаратуры (РЭА). При этом большой популярностью пользуются универсальные БП, которыми оснащаются рабочие места работников предприятий, специализирующихся на производстве или ремонте РЭА. Имеются они и у каждого радиолюбителя.

УНИВЕРСАЛЬНЫЕ БЛОКИ ПИТАНИЯ

Универсальный БП — это надежный источник электропитания, обладающий стабильными выходными параметрами и имеющий двойной запас по мощности. На его передней панели в общем случае должны размещаться:

1. Стрелочные и цифровые измерительные приборы (вольтметр, амперметр). При этом: стрелочный даст возможность оценить динамические изменения контролируемых параметров; цифровой позволит с высокой точностью контролировать выходные характеристики БП.

2. Органы управления, с помощью которых регулируют выходные параметры в режимах «грубо» и «точно», индикатор режима работы, тумблер или клавишный выключатель питающей электросети.

Теоретически возможно, но практически нецелесообразно разработать и изготовить универсальный блок питания, который подойдет, как говорят, «на все случаи жизни». Такое устройство будет иметь огромные размеры и вес, а его стоимость превысит все допустимые пределы.

Поэтому современные универсальные источники вторичного напряжения классифицируются по мощности, по номинальному значению выходного напряжения и по количеству выходов питающего напряжения. Исходя из этих градаций и осуществляют выбор необходимого прибора.

Блок питания с регулировкой.

Одним из самых простых универсальных источников электропитания является регулируемый. Например, для начинающих радиолюбителей таким устройством может быть блок питания с током нагрузки в несколько ампер и позволяющий регулировать выходное напряжение в пределах от 1 до 36 В.

К нему можно подключить не только радиотехническое устройство или электродвигатель, но и автомобильный аккумулятор для зарядки.

В основе электрической схемы такого блока питания лежит мощный силовой трансформатор, а на выходе устанавливается мощный транзистор, установленный на теплоотводящий радиатор. Управляет транзистором специальная микросхема. Имеющиеся низкочастотные пульсации и высокочастотные шумы сглаживаются электролитическими конденсаторами большой емкости.

ЛАБОРАТОРНЫЙ БЛОК ПИТАНИЯ

Лабораторный блок питания ни что иное как высококачественный универсальный источник питания с нормированными и термостабильными характеристиками. Эти устройства имеются на любом предприятии, которое занимается разработкой, изготовлением или ремонтом и/или ремонтом радиоэлектронной аппаратуры.

Используют их во время проверки и/или калибровки различных приборов. Кроме того они необходимы в тех случаях, когда нужно с высокой точностью подать питающее напряжение и ток на радиотехническое устройство.

Как правило, лабораторные блоки питания оснащаются всевозможными устройствами защиты (перегрузка, защита от короткого замыкания и пр.) и органами регулировки выходных параметров (напряжение и ток).

Серийно выпускаемые лабораторные источники питания могут быть как линейными, так и импульсными.

Линейные лабораторные БП строятся на базе больших низкочастотных трансформаторов, которые понижают сетевое напряжение

220 В частотой 50 Гц до определенного значения. Частота переменного тока при этом остается без изменений. Затем синусоидальное напряжение выпрямляется, сглаживается емкостными фильтрами и доводится до заданного значения линейным полупроводниковым стабилизатором.

В основу работы импульсных лабораторных блоков питания положен принцип заряда сглаживающих конденсаторов импульсным током. Он образуется в момент подключения/отключения индуктивного элемента. Переключение происходит под действием специально оптимизированных транзисторов, а выходное напряжение регулируется путем изменения глубины широтно импульсной модуляции (ШИМ).

За счет этого габаритные размеры корпуса невелики. Кроме того, за счет более высокого КПД значительно уменьшается выделение тепла и улучшается температурный режим работы источника питания.

Стандартные исполнения могут быть как трансформаторными, так и импульсными. Предназначены они для работы с напряжениями в диапазоне от 15 до 150 В. При этом максимальный ток ограничивается величиной порядка 25 А. Как правило, они имеют от одного до трех каналов, из которых два являются регулируемыми.
