Рестайл или нет?!
Подскажите рестайлинговые у меня крылья или нет, слышал там разница в повторителе, но на картинках так разницы и не заметил…
Комментарии 53
у тебя дорестайл
рестайл как моя бывшая, повторитель в крыле с защелкой
У меня 89 год крылья с повторителями. Версия для Италии ставились штатно с 88 по 96 год.
по теме на Е34 небыло крыльев рестайл — все одинаковые.
До рейстайл у тебя как и у меня!
Господи сколько же здесь безграмотных фанатов )
Просто ужас …
дорестайл, рестайлинговые идут на защёлке (простой прямоугольный повторитель)
Еще по движке можно смотреть obd1 или obd2. Тобишь м50 и м52 — на 4 хз не знаю че там за моторы)
Да вообще не разобрать, я у пару машин видел, узкие молдинги в 97 году. У меня 97г широкие молдинги и повторители без пластмассы, просто белые узкие.
«экспортное исполнение» в часности для USA
5. Боковые повторители поворота. Техрегламент.
Друзья, хочу внести изменения в конструкцию авто. А именно:
— Убрать боковые повторители поворота.
— Убрать заднюю щётку (дворник).
Потому возник вопрос касательно прохождения техосмотра.
Возможно ли пройти техосмотр с такими изменениями?
Первое, что я нашёл по интересующей меня теме, это «ПРИЛОЖЕНИЕ № 8 Требования к транспортным средствам, находящимся в эксплуатации» пункт «3. Требования к устройствам освещения и световой сигнализации»
ОК, ищем «ПРИЛОЖЕНИЕ № 4 Требования к выпускаемым в обращение единичным(?)
транспортным средствам»
Что это за категории М и N?
Находим «ПРИЛОЖЕНИЕ № 1 Перечень объектов технического регулирования, на которые распространяется действие технического регламента о безопасности колесных транспортных средств»
Ну ОК, здесь не прокатило, может удастся что-нибудь найти в ПРИЛОЖЕНИИ № 8 табл. 3.1?
Ну и ничего особенного… Похоже, что нельзя убирать повторители поворота 🙁
А что же с задней щёткой?
Смотрим «ПРИЛОЖЕНИЕ № 8 Требования к транспортным средствам, находящимся в эксплуатации» пункт «4. Требования к обеспечению обзорности»
Жаль, конечно, но мои задумки незаконны.
С одной стороны.
Но с другой, неужели работники станции знают, лесть ли у меня повторители поворота или нет? Ведь, допустим у Тибуронов их нет. Ну да, у Тибуронов повторители не предусмотрены в заводской конструкции…
Неужели на техосмотре знают, есть ли у меня повторители или их нет?

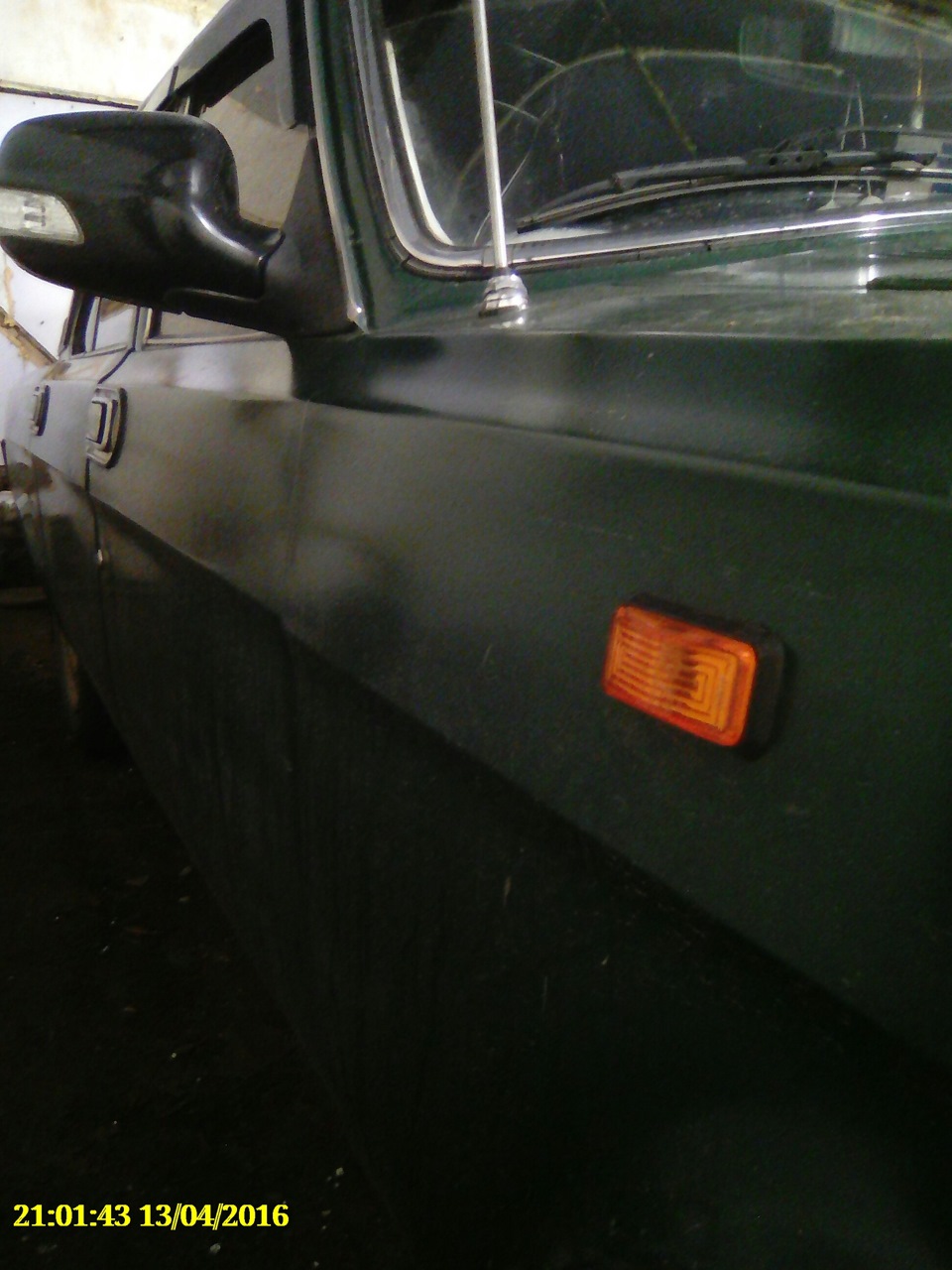

Про повторители в зеркалах и на крыльях
Данная запись содержит в себе инструкцию по грамотному и простому способу подключения повторителей в зеркалах 31105 (без электрорегулировки и подогрева).Сами зеркала встают на двери без каких-либо переделок.
Зеркала с повторителями от ГАЗ-31105 я приобрел и установил на свою машину еще в прошлом году.На тот момент по совету знакомого автоэлектрика я запитал их от повторителей на крыльях.Скажу сразу, эта схема работает, но при движении накатом вечером с включенным ближним светом и включении поворотников, повторители в зеркалах светили СЛАБО.И я решил исправить ситуацию.

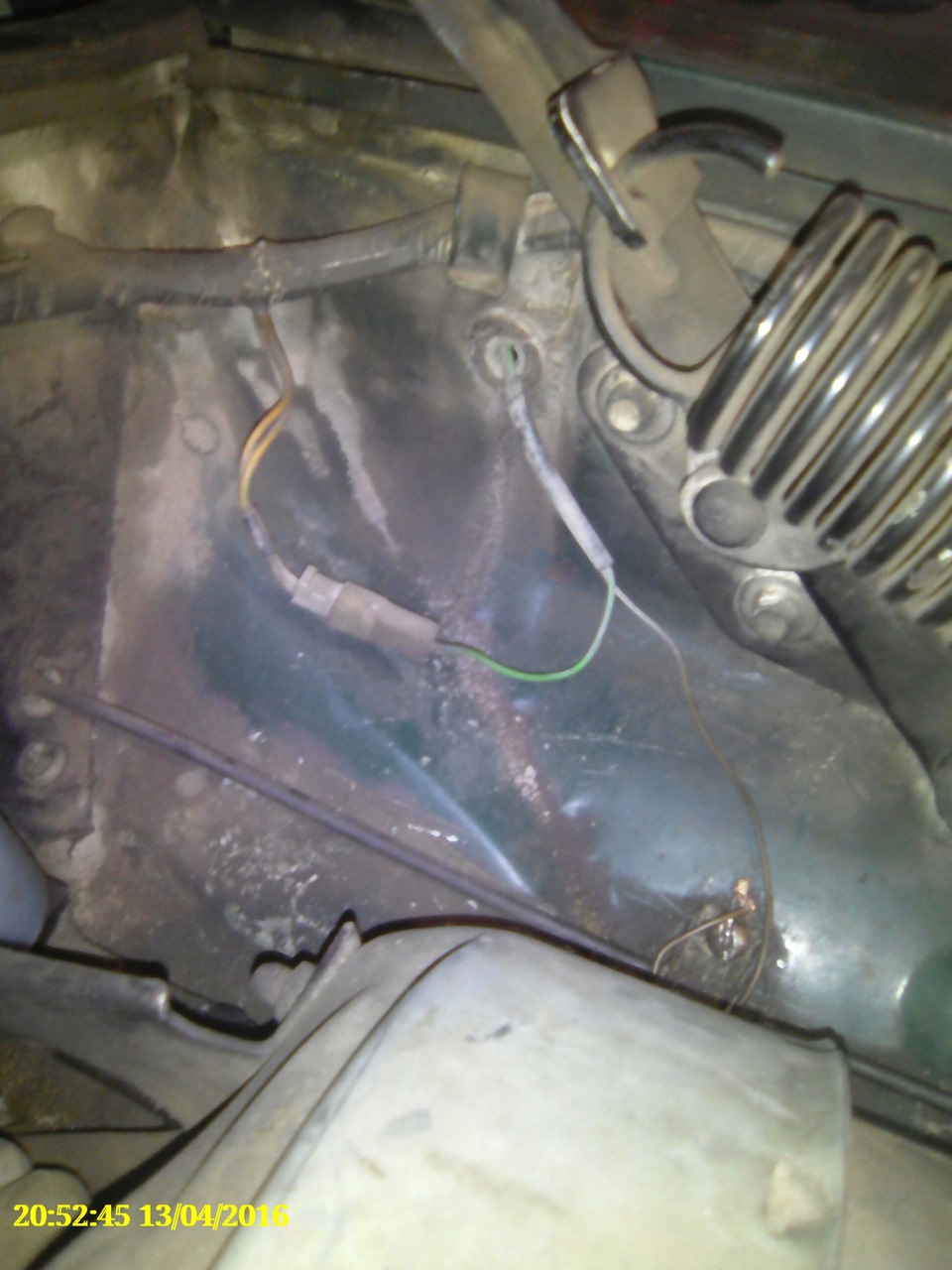

Для начала нам нужно отсоединить проводку от повторителей на крыльях.Для этого отсоединяем провода от самих повторителей, от кузова (-) и от штекерной колодки, идущей на эти самые повторители (см.фото ниже):

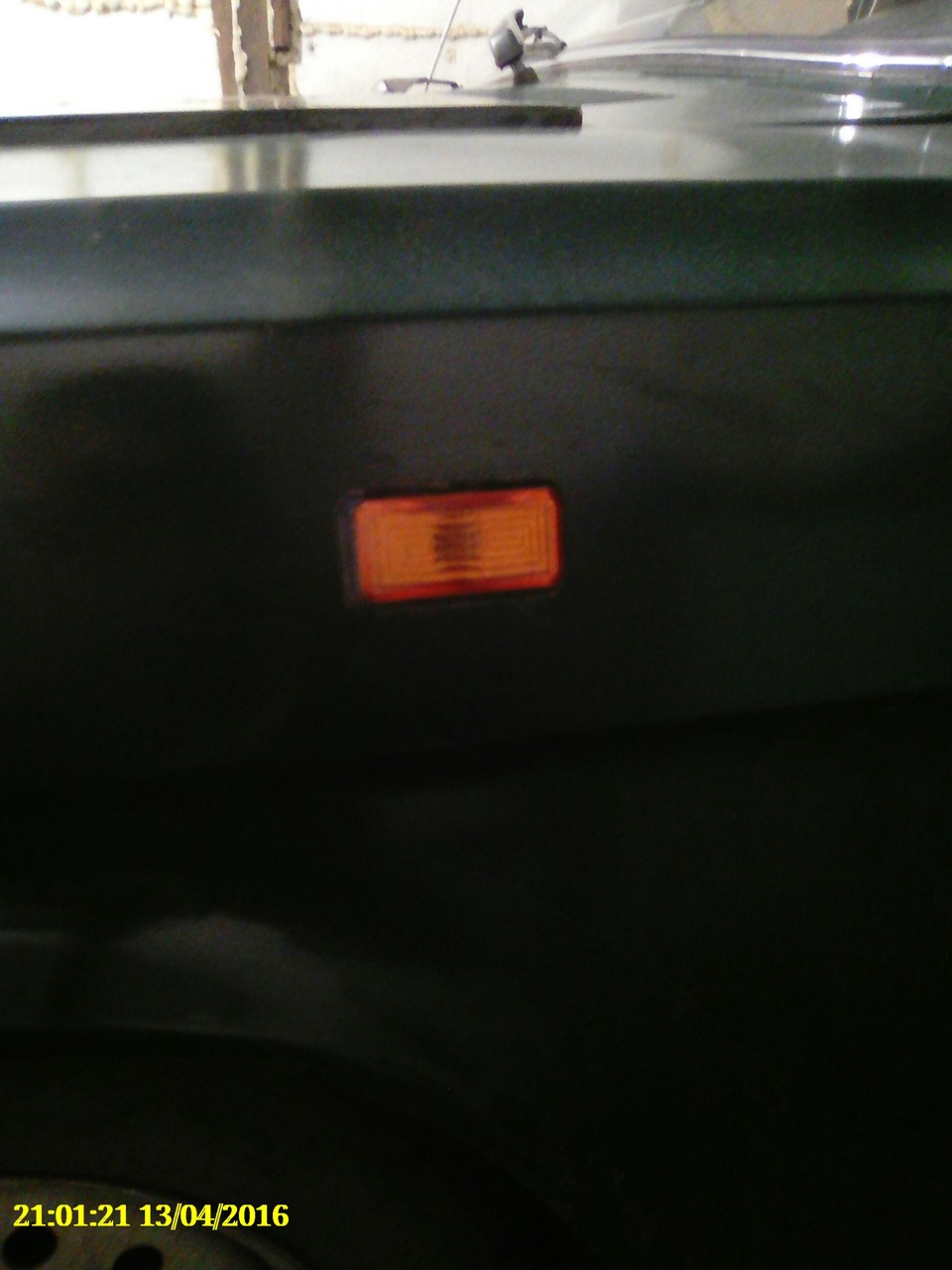

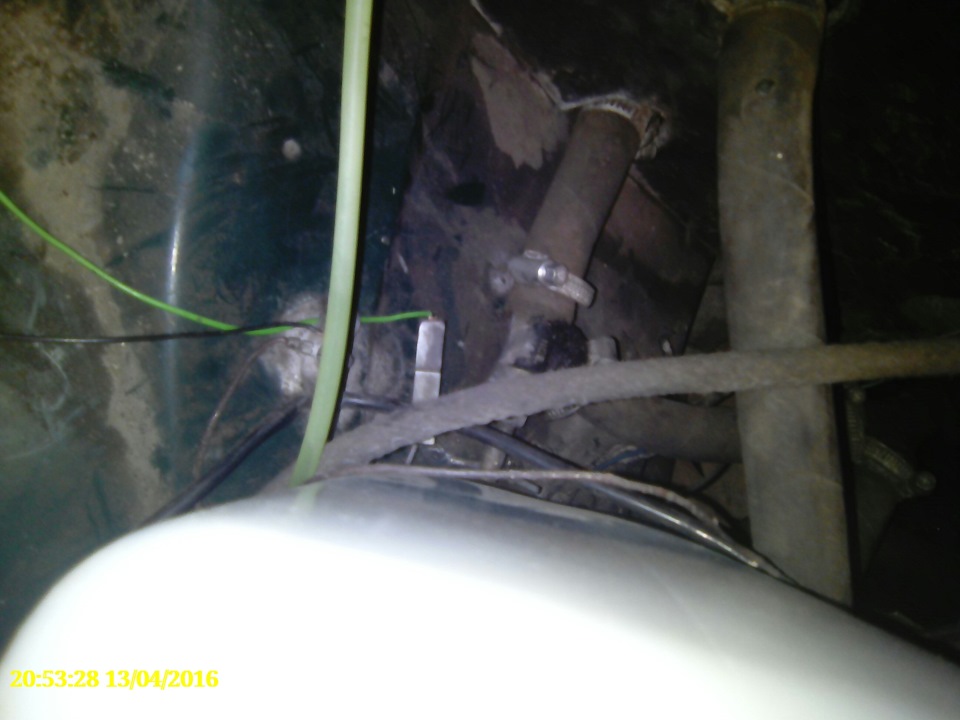

Через отверстия в кузове вытягиваем проводку, идущую на повторители на крыльях, и протягиваем проводку от зеркал.Штекера сохраняем и переставляем на «+» провод от зеркала.Получившийся штекер подсоединяем к колодке для повторителей на крыльях.»Массу» подсоединяем к кузову.Вот в принципе и все.Повторители на крыльях можно оставить как декоративки (ну это уже кому как, лично с отверстиями на крыльях ездить как-то не айс).Кстати на крылья я вернул оранжевые повторители взамен белых, т.к.они не фиксировались на крыльях.

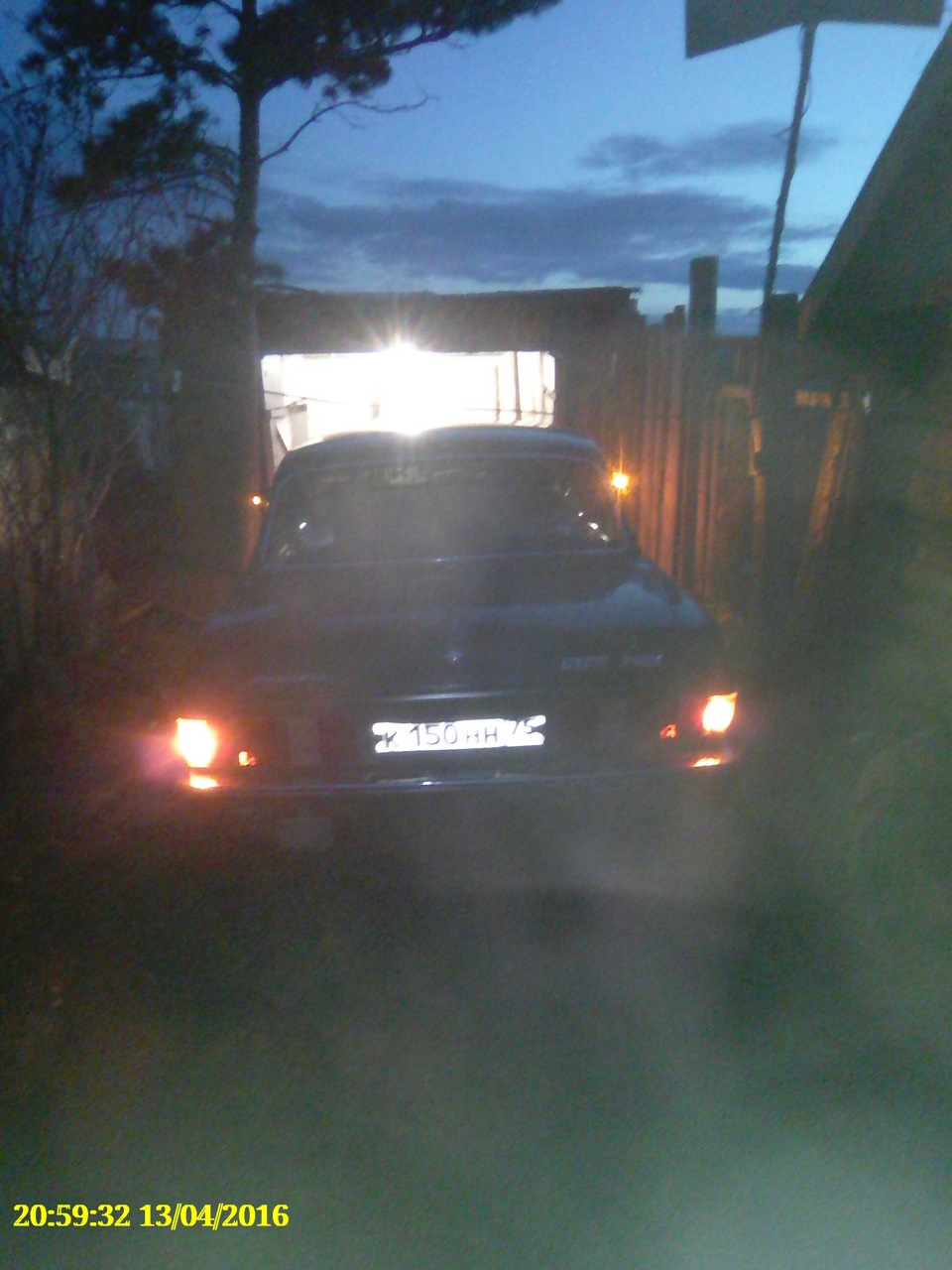

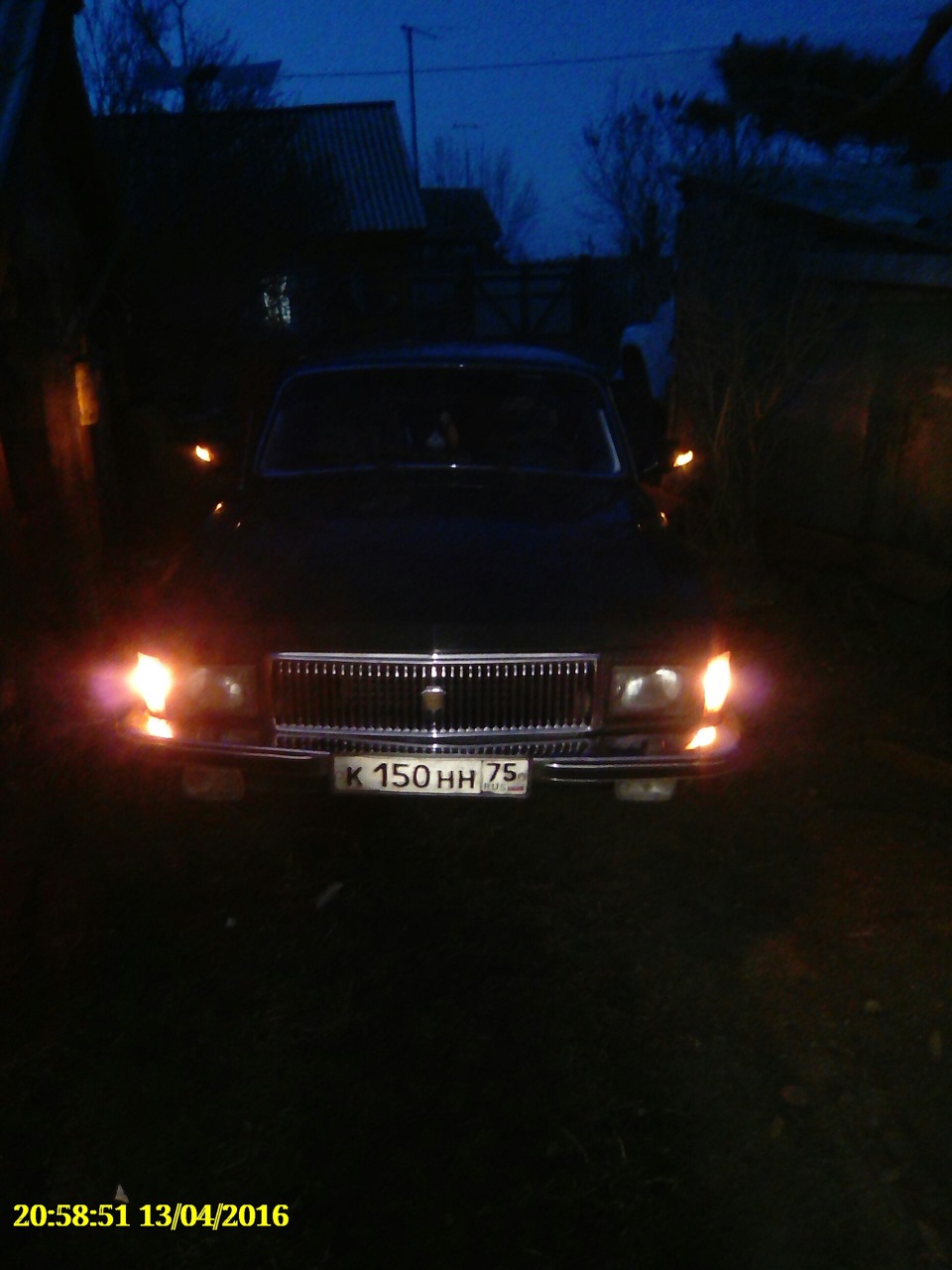

Проверял подключенные повторители в темноте, при включенной «аварийке» чтобы результат был хорошо виден.Повторители светят ярко, как при выключенных, так и при включенных фарах.
На этом все, надеюсь что моя запись будет полезна тем, кто решит заменить свои обычные «квадратные» зеркала на зеркала от 31105.По моему мнению, машина с такими зеркалами смотрится намного лучше (хотя, на вкус и цвет, как говорится товарищей нет).
Крыло без повторителя что это
На всех механических транспортных средствах помимо основных указателей поворота должны присутствовать вспомогательные огни — боковые повторители поворота. Все о повторителях, их классификации, устройстве, характеристиках и работе, а также о подборе и замене данного типа приборов — читайте в статье.
Что такое повторитель поворота
Повторитель поворота (боковой повторитель указателя поворота) — внешний световой прибор транспортного средства; светосигнальный прибор, расположенный на боковой стороне передней части автомобиля, дублирующий работу основных указателей поворота с целью повышения безопасности дорожного движения.
В соответствии с действующими нормами автомобили всех типов и классов, эксплуатируемые на дорогах общего пользования, должны иметь указатели поворота — светосигнальные приборы, предупреждающие других участников дорожного движения о намерении выполнить маневр. Данные огни располагаются в передней и задней части автомобиля, поэтому они не всегда видны водителям автомобилей, движущихся сбоку. Такие ситуации особенно опасны при многополосном движении и в плотном транспортном потоке в городских условиях. С целью предотвращения аварийных ситуаций из-за невидимости «поворотников» в состав световых приборов автомобиля вводятся два дополнительных огня — боковые повторители указателей поворота.
На транспортных средствах, эксплуатируемых в России, наличие повторителей поворота обязательно, эта норма прописана в ГОСТ 8769-75 и ПДД. Поэтому при неисправном повторителе автовладелец должен как можно скорее отремонтировать или заменить его, в противном случае высок риск получить штраф. Но прежде, чем покупать новый повторитель поворота, следует разобраться в типах, конструкциях и характеристиках данных световых приборов.
Типы, конструкция и характеристики повторителей поворота
Повторитель поворота на боковой части автомобиля
Повторитель поворота на зеркале заднего вида
Все повторители поворота, независимо от типа и места размещения, имеют принципиально одинаковую конструкцию. Основу прибора составляет корпус с установленными внутри патроном и лампой, закрытый сверху прозрачным рассеивателем. Монтаж рассеивателя обычно выполняется через резиновую прокладку, чем достигается герметизация внутреннего пространства прибора и защита лампы от негативных факторов окружающей среды. Внутри корпуса может располагаться зеркальный рефлектор для формирования светового пучка. На внешней стороне задней стенки повторителя располагаются крепежные элементы (защелки, резьбовые отверстия под винты) и клеммы для подключения к электросистеме. Повторитель в сборе монтируется на боковой части автомобиля и подключается параллельно цепи основного указателя поворота (правого и левого), что обеспечивает синхронную работу этих световых приборов.
Повторители поворота могут монтироваться в двух зонах автомобиля:
Монтаж на крылья встречается во всех автомобилях, автобусах и иных транспортных средствах. В кузовных деталях под установку повторителей выполняются отверстия, наиболее часто монтаж выполняется посредством пластиковых защелок различной конструкции.
Монтаж на боковые зеркала наиболее часто используется на легковых и коммерческих автомобилях. Для установки повторителей в зеркалах выполняются соответствующие углубления, а также подводится жгут проводов с разъемами.
Независимо от места монтажа, пространственное положение боковых повторителей поворота должно соответствовать требованиям стандартов: высота над дорогой — от 0,5 до 1,5 м (в некоторых случаях допускается до 2,3 м), расстояние от передней части автомобиля — не более 1,8 м (в некоторых случаях — до 2,5 м). При этом углы видимости огня должны лежать в пределах ±15 градусов в вертикальной плоскости (при высоте повторителя менее 0,75 м допускается уменьшение угла видимости снизу до 5 градусов) и от 5 до 60 градусов относительно боковой части автомобиля в горизонтальной плоскости.
Повторители поворота могут иметь рассеиватель одного из двух типов:
Повторитель поворота с белым рассеивателем
Повторитель поворота с оранжевым рассеивателем
Прозрачные рассеиватели могут использоваться только при установке ламп с колбой, окрашенной в оранжевый цвет (янтарный, он же селективный желтый), а оранжевые рассеиватели — только при установке ламп с колбой из прозрачного стекла.
Конструктивно рассеиватели повторителей очень просты, они изготавливаются из поликарбоната и имеют с внутренней стороны рассеивающие микроэлементы. По типу микроэлементов рассеиватели бывают двух видов:
Сегодня чаще всего встречаются повторители поворота с призматическими рассеивателями, а линзовые рассеиватели используются на приборах круглой формы многих ранних моделей легковых и грузовых автомобилей.
В качестве источника света в повторителях поворота могут применяться как обычные лампы накаливания, так и светодиоды. Эти источники света стандартизированы и имеют одинаковые цоколи, что обеспечивает их полную взаимозаменяемость.
На современном рынке представлены повторители поворота на напряжение питания 12 и 24 В, для их подключения к электросистеме автомобиля применяются стандартные ножевые разъемы (6,3 мм), различные типы пластиковых разъемов (колодок) с ножевыми и штыревыми клеммами, а также обычные винты. Все эти особенности следует учитывать при выборе и замене повторителей.
Вопросы подбора, ремонта и замены повторителей поворота
Как показывает практика, повторители поворота могут годами служить на автомобиле, не напоминая о себе — это обусловлено их малыми размерами и обтекаемой формой. Однако иногда хватает одного неловкого движения или небольшого столкновения с препятствием, как этот световой прибор ломается и рассыпается на куски. При повреждении повторитель обязательно следует заменить, иначе уже в ближайшее время возможны неприятности с сотрудниками ДПС.
На замену следует брать прибор того типа и модели, что стоял на автомобиле ранее, либо использовать подходящие по установочным размерам и электрическим характеристикам. Особое внимание нужно уделить цвету рассеивателя и его соответствие цвету установленной лампы — об этом было сказано выше. Не допускается установка белой лампы в повторитель с белым рассеивателем. Обычно повторители продаются в сборе, а также в комплекте с необходимым крепежом и уплотнителями. Если дополнительных компонентов нет, об их покупке необходимо позаботиться отдельно.
Замена бокового повторителя поворота должна выполняться в соответствии с инструкцией по ремонту транспортного средства. В большинстве автомобилей данный светосигнальный прибор монтируется на защелки, поэтому его достаточно поддеть отверткой (стараясь не повредить лакокрасочное покрытие кузова) и вынуть из посадочного отверстия, а на его место установить новый, не забыв присоединить электрические провода. Повторители в зеркалах иногда требуют демонтажа зеркального элемента для доступа к винтам и электрическому разъему.
В процессе эксплуатации автомобиля в повторителе может перегореть лампа — ее тоже следует заменить как можно скорее. Замена лампы в световых приборах различной конструкции может иметь свои особенности. Например, во многих отечественных повторителях рассеиватель крепится винтами на лицевой стороне — для замены лампы достаточно вывернуть пару винтов, снять рассеиватель, поменять лампу, и все собрать в обратном порядке. В большинстве современных приборов рассеиватель монтируется с помощью защелок. Однако существуют и неразборные повторители, в которых лампа устанавливается с тыльной стороны — для замены лампы требуется демонтаж всего прибора, чтобы получить доступ к его задней стенке.
При верном выборе и замене бокового повторителя поворота автомобиль будет полностью соответствовать действующим стандартам, обеспечивая необходимую степень безопасности на дороге.
Замена боковых повторителей поворота

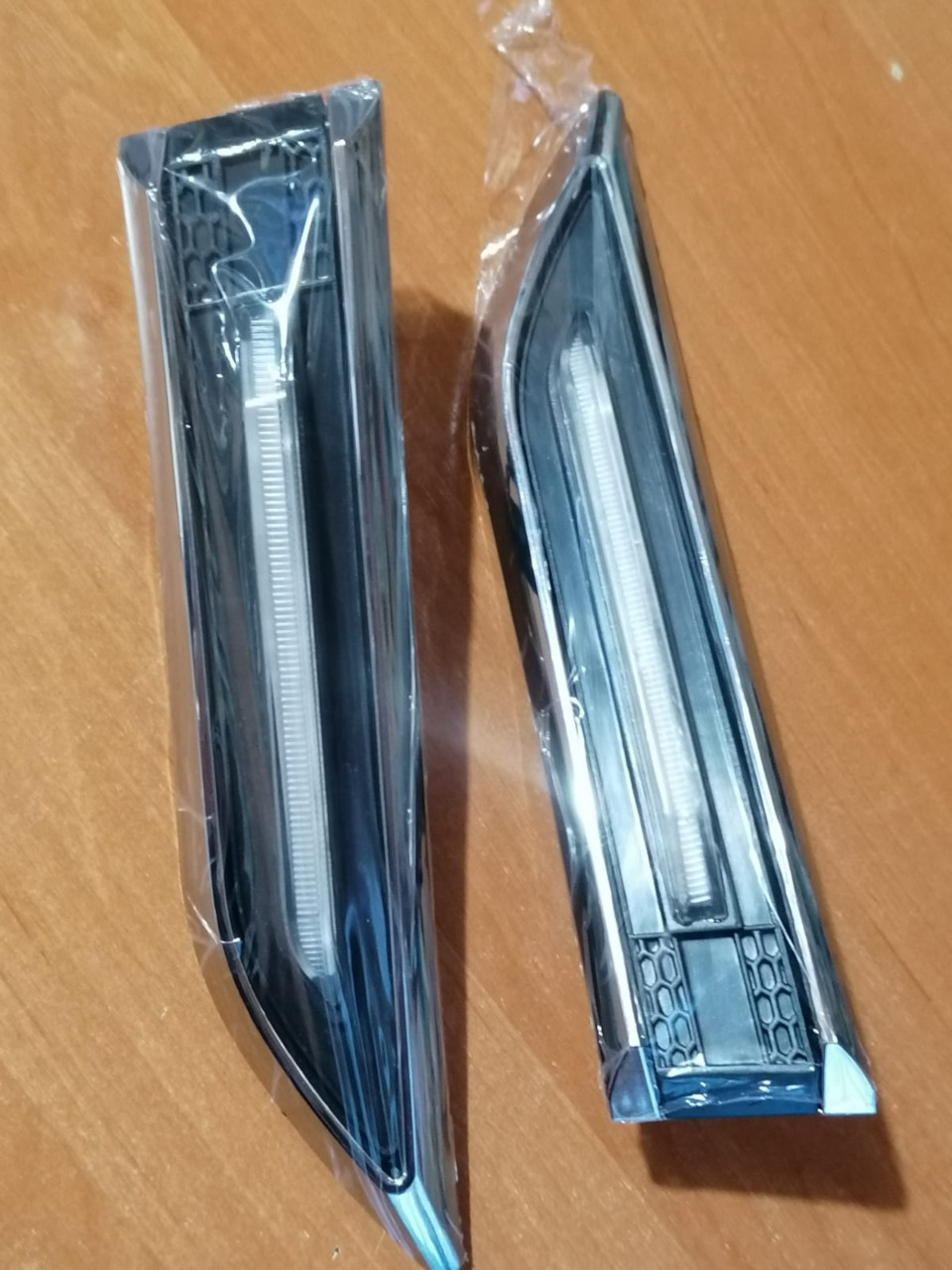

И так… В прошлых бортовиках уже писал, что один повторитель вообще перестал гореть, на втором горело всего пара диодов. Заказал с Алика точно такие же что и стояли. Пришли где то за 2 недели.
Отсоединяем клему. И точно так же подключаем новый повторитель.
Три важных момента:

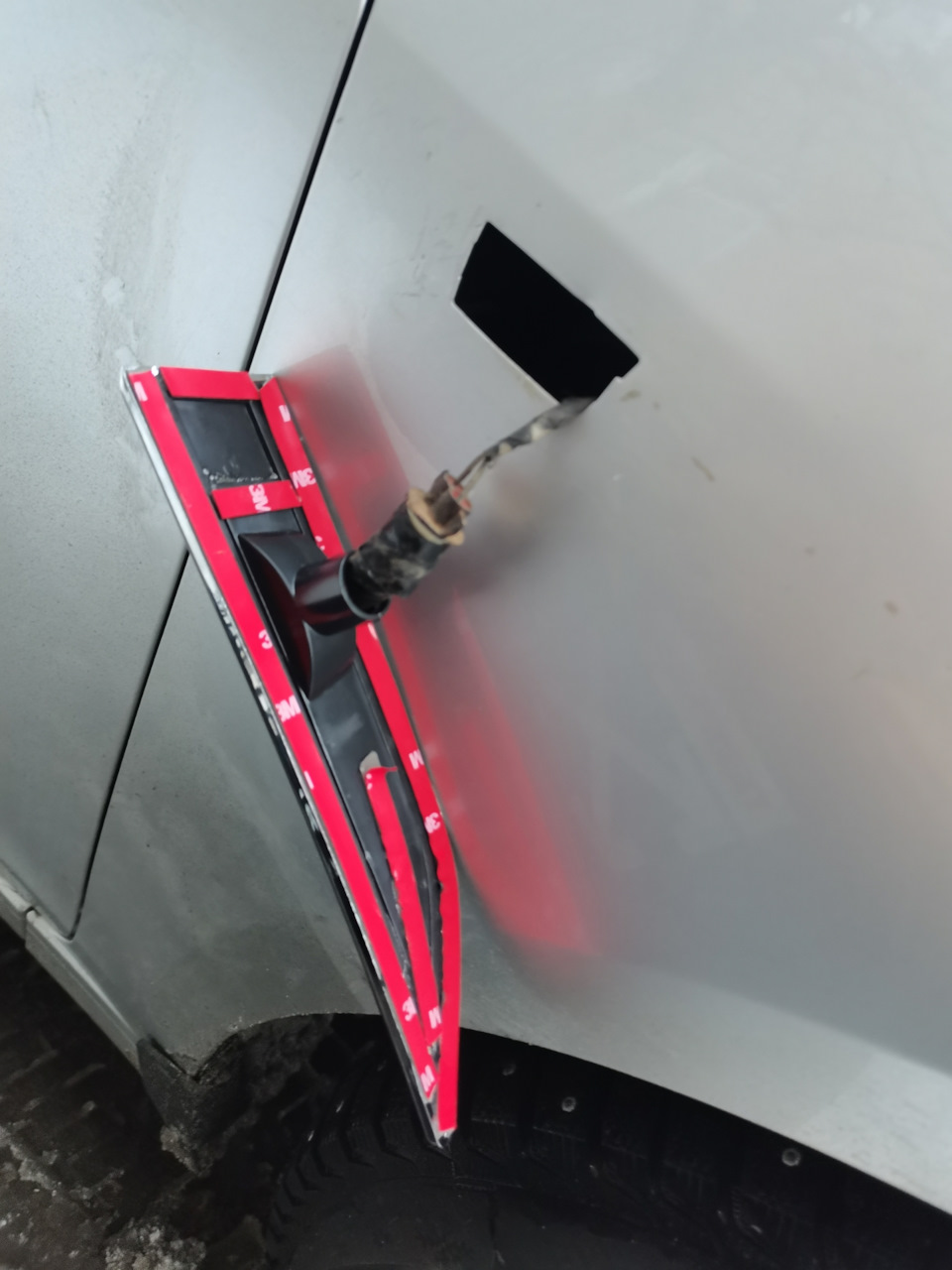

1. После отсоединения старого повторителя, хорошенько держим клему что бы она не улетела в дырку на крыле, иначе придется снимать крыло!
2. Хорошенько удаляем следы старого скотча и обесжириваем поверхность.
3. Если после подключения к клеме повторитель не горит — смените полярность. Просто переверните одну из клем что бы сменились + и —
Вот по сути и все! Подсоединили, проверили что все горит — можно клеить!
Так как старые повторители на таком же скотче держались очень плотно, то решил ничего не выдумывать и не добавлять. Снимаем защитную пленку с двухстороннего скотча на новых поворотниках и плотно прижимаем к крылу.
Еще раз проверяем что все горит и светится как надо…

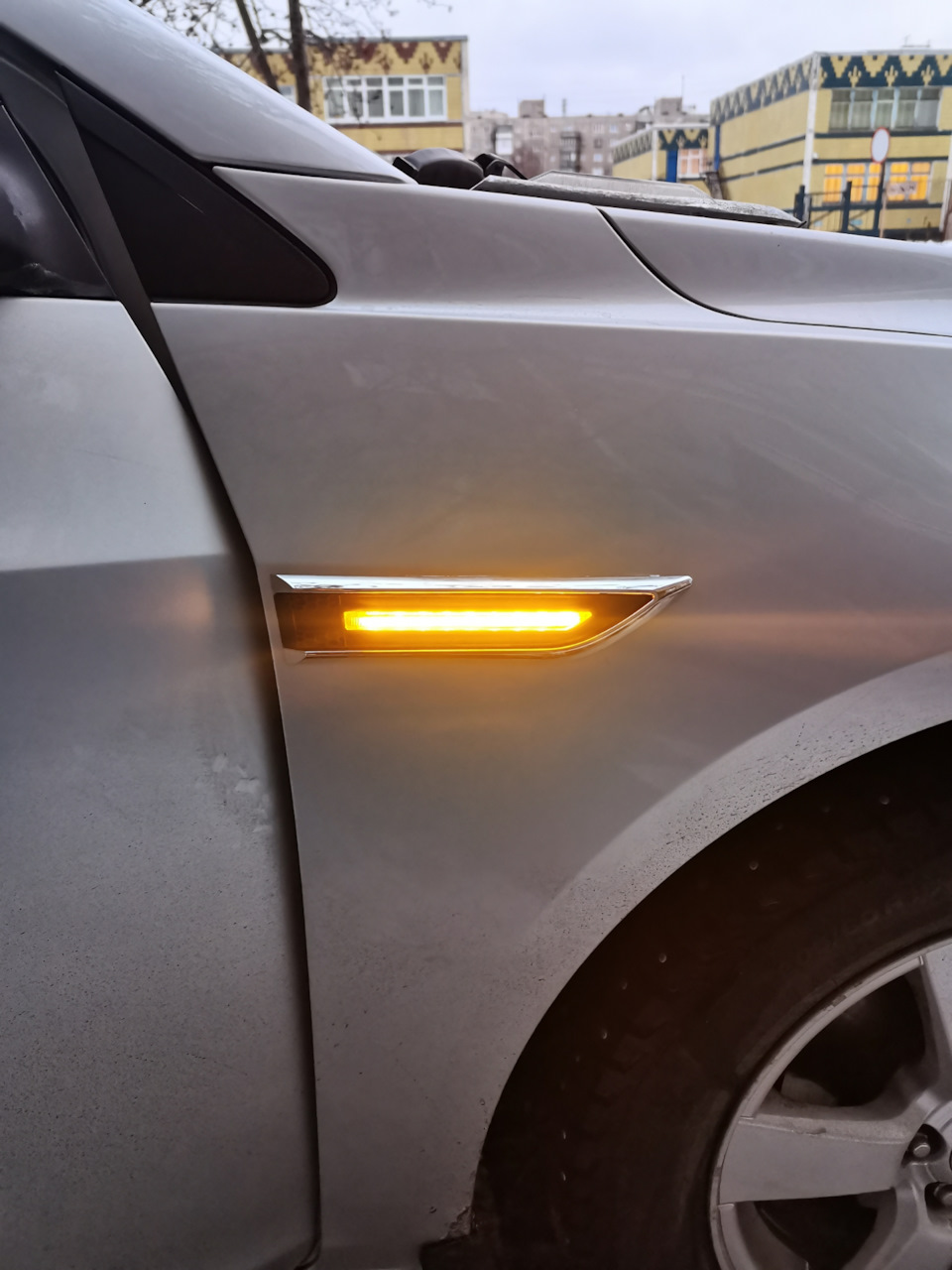

Наслаждаемся результатом)
На очереди… Замена дополнительных стопов, замена мата подогрева пассажирского сиденья, замена дефлекторов на дверях, установка линз в ПТФ, замена ГУ на «Теслу», установка доп. радиатора АКПП. Практически все уже пришло за исключением Мата и Теслы, так что скоро продолжим)
