Отклоняющие устройства

Назначение отклоняющих устройств – создание на долоте отклоняющего усилия к оси скважины с целью искусственного искривления ствола скважины. Отклонители включают в состав компоновок низа бурильных колонн, они отличаются своими особенностями и конструктивным выполнением.

Кривой переводник – наиболее распространенный и простой в изготовлении отклонитель при бурении наклонно-направленных скважин. Он представляет собой толстостенный патрубок с пересекающимися осями присоединительных резьб. Резьбу с перекосом β = 1-4 О нарезают на ниппеле, в отдельных случаях на муфте (рисунок 51.1). Кривой переводник в сочетании с УБТ длиной 8-24 м крепят непосредственно к забойному двигателю.

Отклонитель Р-1– выполняется в виде отрезка УБТ, оси присоединительных резьб которой перекошены в одной плоскости и в одном направлении относительно ее оси (рисунок 51.2). Отклонитель Р-1 предназначен для набора зенитного угла до 90 О и выше, изменения азимута, зарезки нового ствола с цементного моста и из открытого ствола.

Рисунок 51. Отклонители: 1 – кривой переводник; 2 – отклонитель Р-1

Отклонитель с накладкой представляет собой сочетание кривого переводника и турбобура, имеющего на корпусе накладку (рисунок 52). Причем, высота накладки не должна превышать габариты долота.

Отклонитель с накладкой при применении односекционных турбобуров обеспечивает получение больших углов наклона скважины. Его применяют в тех случаях, когда непосредственно над кривым переводником необходимо устанавливать трубы малой жесткости (ЛБТ или ТВПВ).

Турбинные отклонители – верхняя и нижняя части корпуса соединяются через кривой переводник, а вал – через специальный шарнир. Выпускаются турбинные отклонители ТО и шпинедели отклонители ШО.

Преимущества турбинных отклонителей:

1. кривой переводник максимально приближен к долоту, что увеличивает эффективность работы отклонителя;

2. значительно уменьшено влияние колебания осевой нагрузки на отклоняющую силу на долоте, что позволяет получить фактический радиус искривления, близкий к расчетному. Недостаток – малая стойкость узла искривленного соединения валов нижнего и верхнего участков отклонителя.

Эксцентричиный ниппель – это отклонитель, который выполнен в виде накладки, приваренной к ниппелю турбобура. Такой отклонитель применяют при бурении в устойчивых порода, где отсутствует опасность заклинивания или прихвата бурильной колонны.

Механизм искривления (МИ)— отклонитель для бурения наклонно-направленных скважин электробуром. Валы двигателя и шпинделя соединены под углом с помощью зубчатой муфты.

Отклоняющие приспособления в роторном бурении. Отклонение ствола скважины осуществляется с помощью клиновидных или шарнирных отклонителей. Отклонители применяют только в начальный момент при наборе кривизны. Отклонители применяются несъемные (остающиеся в скважине) и съемные, которые удаляют после пробуривания 15м нового ствола (рисунок 53).

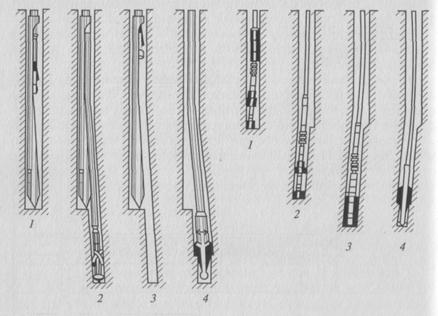

Рисунок 53. Отклонители

для бурения наклонно-

при роторном бурении

а:1- установка клина;2- забуривание ствола; 3 – извлечение клина;4 – расширение ствола

б: 1 –установка отклонителя; 2.3 – забуривание наклонного ствола; 4 – расширение ствола

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Дальше находится глубина точки зарезки, т.е. определяется длина вертикального участка ГС:

5. Отклоняющие устройства и их основные элементы.

Назначение – создание на долоте отклоняющего усилия или наклона оси долота к оси скв. для искусственного искривления ствола скв. в заданном или произвольном направлении.

Ориентируемые отклоняющие системы – система механизмов ис­кривления: кривой переводник, турбинный отклонитель (ТО), отклоняющие системы на базе ВЗД, электробуры с механизмами искривления, системы с накладками (отклоняющие), системы с шарнирными элементами. В роторном бурении: отклоняющие кли­нья в сочетании с шарнирными отклонителями.

Кривой переводник

Максимальный угол перекоса – 3.5град.

Уипсток

Шарнирный отклонитель для роторного бурения.

Наиболее часто встречаемые КНБК:

3ТСШ240(1секц.); Т12РТ240; А9ГТШ

кусок(9-12м) УБТ Æ203(178)мм

шарнир сфериче­ского типа

— с шарнирным мех-ом искривления корпусного типа, расп. м.у. шпинделем и винтовой парой

— со сферическим, расположенным над винтовой парой.

! кроме того в состав входит жесткий искривлен­ный переводник.

ОШ – шарнирный двигатель-отклонитель

ТО – турбинный отклонитель

На длине направляющей секции (часть отклонителя от долота до искривленного переводника), отклоняющие системы делятся на 2 группы:

— отклонители с упругой направляющей секцией – все откло­нители, у которых искривленный переводник распо­ложен над ВЗД или секцией турбобура.

— отклонители с жесткой направляющей секцией – в кото­рых искривленный переводник расположен непосредст­венно над шпинделем.

Кривой переводник:

— переводник, у которых резьба с перекосом на ниппеле в пределах от 1 до 4’ (b=1-4’)

— большая жесткость кривого переводника способствует воз­никновению в сечении изгиба отклоняющих КНБК мо­мента упругих сил значительных величин, и как следст­вие повышенной отклоняющей силы на долоте, в следст­вии этого, увеличивается интенсивность фрезерования стенки ствола скв., приводящая к росту темпа искрив­ления скв. и зенитного угла. Однако, упругая деформа­ция ухудшает энергетические параметры турбобура, сни­жает интенсивность и может привести к потере откло­няющей способности КНБК.

— кривой переводник обычно применяют в сочетании с одно­секционным турбобуром. С ним можно достичь зенит­ных углов a=40-45’; в сочетании с укороченным турбо­буром a=50-55’; и спец. короткими турбобурами до a=до 90’.

— на интенсивность зенитного угла с помощью кривого пере­водника, влияет геометрия КНБК; жесткость; вес одного погонного метра ВЗД, УБТ; диаметр скв.; режим бурения; боковая фрезерующая способность долота; физ.-хим. и механические св-ва проходимых пород.

Чтобы распечатать файл, скачайте его (в формате Word).

Источник

Бурение наклонно-направленных скважин

Наклонно-направленной скважиной называется скважина, спе­циально направленная в какую-либо точку, удаленную от верти­кальной проекции ее устья. Наклонное бурение в настоящее время широко применяется при бурении скважин на нефть, газ и твер­дые полезные ископаемые (рис. 8.4). Существует два способа буре­ния наклонных скважин:

роторный, представляющий собой прерывистый процесс ис­кривления ствола скважины последовательными зарезками (ухо­дами в сторону);

забойными двигателями, обеспечивающий непрерывный про­цесс искривления ствола скважины.

В Российской Федерации подавляющее большинство наклон­но-направленных скважин бурят с применением забойных двига­телей, тогда как за рубежом преобладает бурение таких скважин роторным способом, а забойные двигатели в основном использу­ют только на участке набора кривизны в заданном направлении. Отечественные и зарубежные специалисты считают наиболее пер­спективными для набора кривизны в заданном направлении вин­товые забойные двигатели. Эти двигатели имеют гораздо большую Мощность, чем турбобуры, более низкую частоту вращения вала, благоприятно сказывается при наборе кривизны.

Рис. 8.4. Примеры наклонного бурения скважин:

/ — проходка с морского основания; 2 — разбуривание морского нефтяного мес­торождения с берега; 3 — отклонение ствола скважины от сбросовой зоны (зоны разрыва) по направлению и нефтеносному участку; 4— проходка наклонной сква­жины, когда забой будет расположен под участком, недоступном для монтажа буровой установки; 5— бурение на нефтяные пласты моноклинального типа; 6 — бурение вспомогательной наклонной скважины для ликвидации пожара или от­крытого фонтана; 7 — уход в сторону при аварии; 8 — проходка наклонных сква­жин в районе замывания соляного купола; Н — нефть; В — вода; Г — газ; С — соль

Профили наклонных скважин.Профиль наклонной скважины дол­жен быть таким, чтобы при минимальной затрате средств и време­ни на ее проходку было обеспечено выполнение задачи, постав­ленной при бурении данной скважины.

При бурении наклонно-направленных скважин наибольшее распространение получили четыре типа профилей (рис. 8.5).

Профиль I (см. рис. 8.5, а) — наиболее распространенный. Состоит из трех участков: верхнего участка 1 — вертикального, второго участка 2, выполненного по плавной кривой, и треть­его участка 3 — по наклонной прямой. Этот профиль рекоменду­ется в основном для бурения наклонных скважин на одноплас-товые месторождения с большими отклонениями при средней глубине скважины.

Профиль III (см. рис. 8.5, в) — менее распространен, чем первые два. Состоит из двух участков: верхнего участка 1 — верти­кального и второго участка 2, выполненного по кривой, посте­пенно увеличивающей угол наклона ствола. Бурение скважин по такому профилю осуществляется в тех случаях, когда необходимо выдержать заданные углы входа ствола скважины в пласт.

Рассмотренные выше профили представляют собой кривую линию, расположенную в одной вертикальной плоскости. Такие профили называются профилями обычного типа. В бурении иногда приходится прибегать к профилям, которые представляют собой пространственную кривую линию, напоминающую винтовую или спиральные линии — профили пространственного типа. Скважи­ны по профилю этого типа бурят в тех районах, где велико вли-

Рис. 8.5. Профили наклонных скважин:

а — профиль I; б — профиль II; в — профиль III; г — профиль IV; 7 — вертикальный участок; 2 — участок с нарастающей кривизной; 3— наклон­ная прямая; 4 — участок с убывающей кривиз­ной; 5 — вертикальный участок

яние геологических условий на самопроизвольное искривление ствола скважины. При построении профиля таких скважин стре­мятся максимально использовать закономерности самопроизволь­ного искривления скважин и тем самым свести к минимуму ин­тервалы бурения с отклонителем. В Российской Федерации буре­ние наклонно-направленных скважин с профилем пространствен­ного типа распространено в Грозненском нефтяном районе.

Отклонитель Р-1 (рис. 8.7) выполняется в виде отрезка УБТ, оси присоединительных резьб кото­рой перекошены в одной плоскости и в одном на­правлении относительно ее оси. Отклонитель Р-1 предназначен для набора зенитного угла до 90° и выше, изменения азимута скважины, зарезки но­вого ствола с цементного моста и из открытого ствола.

Отклонитель с накладкой — это сочетание кри­вого переводника и турбобура, имеющего на кор­пусе накладку. Высота накладки выбирается такой, чтобы она не выдавалась за габаритные размеры долота. Отклонитель с накладкой при применении

односекционных турбобуров обеспечивает получение больших уг­лов наклона скважины. Его рекомендуется применять в тех случа­ях, когда непосредственно над кривым переводником необходимо установить трубы малой жесткости (немагнитные или обычные бу­рильные трубы).

Отклоняющее устройство для секционных турбобуров представ­ляет переводник, соединяющий валы и корпуса верхней и нижней секции турбобура под углом 1,5. 2,0°, причем валы соединяются с помощью муфты.

Турбинные отклонители (ТО) конструктивно выполняются по­средством соединения нижнего узла с верхним узлом через кри­вой переводник, а валов — через специальный шарнир. Серийно выпускаются турбинные отклонители (рис. 8.8) и шпиндели-от-клонители (ШО).

Турбинные отклонители имеют следующие преимущества:

кривой переводник максимально приближен к долоту, что уве­личивает эффективность работы отклонителя;

значительно уменьшено влияние колебания осевой нагрузки на величину отклоняющей силы на долоте, что позволяет получить фактический радиус искривления, близкий к расчетному.

Эксцентричный ниппель представляет собой отклонитель, выпол­ненный в виде накладки, приваренной к ниппелю турбобура. Приме­няется этот отклонитель при бурении в устойчивых породах, где от­сутствует опасность заклинивания или прихвата бурильной колонны.

Упругий отклонитель состоит из специальной накладки с рези­новой рессорой. Накладка приваривается к ниппелю турбобура. Этот отклонитель применяют при бурении в породах, где эксцентрич­ный ниппель не применим из-за опасности прихватов.

Механизм искривления — это отклонитель для бурения наклон­но-направленных скважин электробуром. В таких механизмах валы двигателя и шпинделя сопрягаются под некоторым углом, что до­стигается применением зубчатой муфты сцепления.

Ориентированный спуск бурильной колонны в скважину.Бурение наклонной скважины по заданному профилю возможно в том слу-

чае, когда, начиная с момента забуривания, отклонитель точно ориентируется в проектном азимуте.

До набора кривизны в 5° ориентирование отклонителя произ­водят путем непрерывного прослеживания с поверхности его по­ложения в скважине во время спуска бурильной колонны. Извест­но много способов ориентированного спуска (визирование на один намеченный ориентир каждой бурильной свечи, спускаемой в сква­жину при помощи визирной трубы; непрерывное измерение тео­долитом углов поворота свечей при спуске; по меткам на буриль­ных трубах и т.д.).

В практике наклонного бурения наибольшее распространение получили методы прямого визуального ориентирования отклони­теля путем прослеживания его действия при спуске инструмента по меткам. Для осуществления этого способа ориентирования пер­воначально бурильный инструмент подготавливают: наносят мет­ки на замках бурильных труб по одной образующей. Для этого при­меняют специальные шаблоны: шаблон с уровнем или шаблон типарБШН (рис. 8.10).

Рис. 8.9. Отклоняющие приспособления для бурения наклонных скважин

а — работа с отклоняющим клином: 1 — установка клина; 2 — забуривание ствола; 3 — извлечение клина; 4 — расширение ствола; б — работа с шарнирным откло-нителем: 1 — установка отклонителя; 2, 3 — забуривание наклонного ствола; 4 —расширение ствола Рис. 8.10. Шаблон:а — с уровнем: 1 — уровень; — шаблон; 3 — бурильная тру­ба; б — ОБШН: 7 — шаблон; 2 — уровень

Бурильную трубу выкатывают на мостки и на один из замков устанавливают шаблон типа ОБШН. Перемещая шаблон вокруг оси бурильной трубы, совмещают пузырек уровня с центральными де­лениями на пробирке. В этот момент вдоль скоса, размер которого соответствует размеру данной трубы, прочеркивают линию. Затем шаблон переносят на другой замок трубы, следя за тем, чтобы положение трубы было неизменным. Шаблон снова устанавлива­ют с той же стороны от оси трубы и повторяют ту же операцию. Операции с шаблоном Григоряна производят аналогично рассмот­ренному выше, только линия прочерчивается по среднему острию шаблона. По этим линиям секачем или путем наварки наносят метки (+). Все другие метки на трубе должны быть ликвидированы.

На буровой установке нужно иметь столько труб с метками, сколько требуется их для спуска до глубины искривления и допол­нительно семь-восемь труб для наращивания в процессе работы.

После проведения подготовительных работ приступают к сбор­ке отклоняющей компоновки. Компоновка собирается согласно про­грамме работ на проводку скважины, включает в себя долото, за­бойный двигатель, отклоняющее устройство (чаще всего кривой переводник) УБТ и спускается в скважину для забуривания на­клонного ствола. Для того чтобы знать положение отклонителя, при спуске инструмента фиксируют взаимное положение меток на трубах каждого соединения. Расстояние между метками определя-

Рис. 8.11. Ориентированный спуск бурильной колонны:

/ — бурильная труба; 2 — УБТ; 3 — бумажная лента; 4 — кривой переводник; 5 — забойный двигатель; 6 — ведущая бурильная

Дата добавления: 2016-01-03 ; просмотров: 10186 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Источник

Нефть, Газ и Энергетика

Блог о добычи нефти и газа, разработка и переработка и подготовка нефти и газа, тексты, статьи и литература, все посвящено углеводородам

Технические средства направленного бурения

Далее рассматриваются только такие отклонители. С их помощью на породоразрушающем инструменте создается отклоняющая сила, или между осью скважины и осью породоразрушающего инструмента возникает некоторый угол перекоса.

Зачастую эти отклоняющие факторы действуют совместно, но какой-либо из них имеет превалирующее значение. При этом доказано, что для любой отклоняющей компоновки при отсутствии прогиба турбобура и разработки ствола скважины при любых соотношениях диаметров долота и турбобура, искривление ствола вследствие фрезерования стенки скважины в 4,84 раза больше, чем в результате асимметричного разрушения забоя. Если происходит прогиб забойного двигателя, то доля искривления ствола за счет асимметричного разрушения породы на забое будет еще меньше.

К наиболее распространенным отклонителям относится кривой переводник, показанный на рис. 7.6. Он представляет собой обычный переводник, присоединительные резьбы которого выполнены под углом друг к другу.

Этот угол составляет от 1 до 4О.

Кривой переводник включается в компоновку между забойным двигателем и УБТ. В результате большой жесткости УБТ в забойном двигателе возникает изгиб, и на породоразрушающем инструменте возникает отклоняющая сила. Величина ее существенно зависит от длины и жесткости забойного двигателя, поэтому кривые переводники используются с односекционными или укороченными турбобурами и винтовыми забойными двигателями.

Интенсивность искривления скважины при применении кривых переводников зависит от угла перекоса резьб, геометрических, жесткостных и весовых характеристик компоновки, режима бурения, фрезерующей способности долота, физико-механических свойств горных пород, зенитного угла скважины. Поэтому она колеблется в широких пределах от 1 д 6 град/10 м.

К бесспорным преимуществам кривого переводника относится его простота, однако при его использовании ухудшаются условия работы забойного двигателя за счет упругой деформации, интенсивность искривления из-за указанных выше факторов колеблется в широких пределах, породоразрушающий инструмент из-за наличия отклоняющей силы работает в более тяжелых условиях.

Турбинные отклонители серии ТО (рис. 7.8.) состоят из турбинной 1 и шпиндельной 2 секций.

Корпуса секций соединяются между собой кривым переводником 3, позволяющим передавать осевую нагрузку. Крутящий момент от вала турбинной секции к валу шпинделя, располагающихся под углом друг к другу, передается кулачковым шарниром 4. Максимальный угол перекоса осей присоединительных резьб кривого переводника Ω может быть определен по формуле:

Величина l1 может быть определена из выражения

Предельное значение величины l2, при которой не происходит прогиба турбобура, определяется по формуле

Угол перекоса резьб переводника серийно выпускаемых турбинных отклонителей составляет 1,5О, а диаметр корпуса 172, 195 и 240 мм. Интенсивность искривления ствола при их применении доходит до 3 град/10 м.

Существенным недостатком турбинных отклонителей является малый моторесурс кулачкового шарнира, соединяющего валы шпиндельной и турбинной секций.

Этого недостатка в некоторой степени лишены шпиндель-отклонители (рис. 7.9.), у которых кривой переводник 1 включен в разъемный корпус 2 шпинделя, а вал изготавливается составным, соединенным кулачковыми полумуфтами 3. Такая конструкция отклонителя позволяет разгрузить полумуфты от гидравлических нагрузок и увеличить долговечность узлов по сравнению с турбинными отклонителями. Шпинтель-отклонители можно эксплуатировать вместо обычного шпинделя с любым секционным турбобуром.

Наиболее простым в изготовлении является отклонитель с эксцентричной накладкой, показанный на рис. 7.10. В этом случае на шпинделе или корпусе забойного двигателя приваривается накладка.

В результате на породоразрушающем инструменте возникает отклоняющая сила и происходит искривление скважины. Радиус R искривления ствола может быть рассчитан по формуле

При применении отклонителей с накладкой искривления скважины наиболее стабильно по сравнению с другими отклонителя. В отличии от обычных кривых переводников с увеличением зенитного угла скважины отклоняющая способность отклонителя с накладкой не уменьшается.

Разновидностью отклонителя с накладкой, позволяющей в какой-то мере избавиться от этого недостатка, является упругий отклонитель. Он представляет собой накладку на шпинделе турбобура, опирающуюся на резиновую рессору.

В случае зависания или заклинивания инструмента происходит прогиб рессоры, что способствует свободному проходу отклонителя по скважине. Изменяя толщину рессоры, можно регулировать интенсивность искривления скважины.

Для повышения интенсивности и стабильности искривления в ряде случаев в компоновку низа бурильной колонны включается два отклонителя, например, шпиндель-отклонитель с винтовым забойным двигателем и обычный кривой переводник. При этом, естественно, направления действия отклонителей должны совпадать.

При применении всех описанных выше отклонителей после искривления скважины на требуемую величину производится замена компоновки независимо от степени износа породоразрушающего инструмента. Для сокращения затрат времени возможно бурение компоновкой с отклонителем с одновременным вращением колонны бурильных труб ротором.

Наиболее пригодным для этих целей является отклонитель с эксцентричной накладкой, т.к. при использовании других отклонителей происходит быстрый износ забойных двигателей. При этом следует отметить увеличение диаметра скважины до 10 % от номинального.

Для регулирования интенсивности искривления в процессе бурения без подъема инструмента предложено несколько конструкций отклонителей. Однако в настоящее время серийно выпускается только отклонитель телепилот, разработанный Французским институтом нефти.

Источник

Нефть, Газ и Энергетика

Блог о добычи нефти и газа, разработка и переработка и подготовка нефти и газа, тексты, статьи и литература, все посвящено углеводородам

Методы отклонения при бурении

1. Отклонитель (уипсток)

Съёмный уипсток применяется при определенных условиях. При небольшой мощности буровых насосов, отклонениях в глубоких, горячих скважинах.

Уипсток наворачивается на основание КНБК и в его конструкцию входит небольшое долото (рис.1).

Типичная КНБК состоит из:

Уипсток + Направляющее долото + Стабилизатор + Переводник режущего инструмента + 1 соединение бурильной трубы + Ориентирующий переводник (UBHO) + немагнитная УБТ.

Очевидно, что метод отклонения с уипстоком требует много рабочего времени и при этом возникает необходимость выполнения нескольких спуско-подъемных операций.

2. Струйный способ (использование сильной струи раствора для размыва стенки в нужном направлении).

Типичная КНБК для струйной зарезки включает в себя:

Долото + Стабилизатор + Ориентирующий переводник (UBHO) + МWD + Немагнитн. УБТ + Стабилизатор + УБТ, и тд.

Для струйной зарезки необходимо выбрать подходящую (по своим свойствам) формацию. Должно быть достаточно места от ведущей трубы до стенки, чтобы “промыть” первые несколько метров. Центр большого сопла определяет направление и его нужно сориентировать в нужном направлении.

При струйной зарезке необходимо применять максимально возможную циркуляцию. Скорость струи должна быть 170 м/сек. Размывается “карман “ на стенке ствола, близлежащего к большому соплу и долото со стабилизатором под действием веса колонны проходят в этот карман, поскольку это путь наименьшего сопротивления. При необходимости долото можно приподнять над забоем и карман “забурить”.

Этот метод состоит в приподнятии колонны на 2 м. и сбрасывании ее в низ и “подхватывая “, так что долото входит в карман не под полным весом колонны, а в результате реакции сил напряжения.

После того как было размыто несколько метров (обычно 2) давление насосов уменьшают примерно на 50% от первоначального. Колонну вращают. Большую нагрузку на долото в сочетании с низкой скоростью вращения применяют для попыток “протискивания “ КНБК в промытое отверстие. В дальнейшем бурение производится обычным способом в направлении отклонения произведенного ориентированным большим соплом долота. При очистке ствола скважины перед замерами, направление струи должно быть сориентировано в направлении отхода. После замеров, направление сопла устанавливается в зависимости от полученных результатов. Необходимо тщательно изучить кривизну и выполнить расширение ствола, как того требует необходимость.

Процедура ориентации повторяется столько, сколько необходимо, до тех пор пока не получится необходимый наклон и нужное направление ствола. Затем можно обычными методами набрать максимальный угол. При необходимости можно выполнить небольшие корректировки направления. На рис 2 показана последовательность действий при зарезке. 1- ориентация и размывание, 2- бурение, 3- переориентация и размывание.

· В компоновке нет изгибающих элементов

· Замеры можно делать ближе к долоту, чем при использовании забойного

· Основная проблема этого метода заключается в том, что линия закривления получается “ломаной“. Даже на коротком отрезке закривления, ее кривизна может резко меняться. Это создает сложности при использовании обычных средств замеров и может привести к неправильным выводам. Вычисленная кривизна является средней на всем отрезке между замерами и действительная кривизна этого участка может быть на много больше, чем величина, вычисленная на основании данных замеров.

· На глубине ниже 700 м., формации становятся сильно уплотненными для эффективного размывания и зарезка с кривым переводником и забойным двигателем становится более предпочтительной.

3. Зарезка с кривым переводником и забойным двигателем.

В этом методе (рис.3) кривой переводник устанавливается непосредственно над двигателем.

Типичная КНБК включает в себя :

Долото + Двигатель + Кривой переводник + Промывочный переводник + Ориентирующий переводник (UBHO) + Немагнитн. УБТ + Стальная УБТ + Толстостенная бур. труба + Бурильная труба.

Из-за наличия несоосности долота и основной части колонны Вращение такого типа КНБК не желательно (кроме случаев осложнений в забое и переориентации).
