Bismarck (1939)

Bismarck

Бисмарк (нем. Bismarck) — линкор Кригсмарине, один из самых известных и мощных кораблей Второй Мировой Войны. Корабль был назван в честь первого канцлера Германской империи Отто фон Бисмарка. 18 мая 1941 года Бисмарк с кораблём сопровождения Принц Ойген вышли из базы Кригсмарине в Готенхафене (ныне — польский город Гдыня) в море. 24 мая Бисмарк потопил британский флагман, линейный крейсер Худ. После этого британцы начали охоту за Бисмарком и спустя три дня потопили его.

Содержание

Строительство

Характеристики Бисмарка

Артиллерия — 8 × 380-мм SKC34 (4 × 2), 12 × 150-мм (6 × 2)

Зенитная артиллерия — 16 × 105-мм (8 × 2), 16 × 37 мм (8 × 2), 20 × 20 мм (20×1)

Минно-торпедное вооружение — 2 торпедных аппарата

Авиационная группа — 4, одна двусторонняя катапульта

История боевого похода

Выход в море

Германское командование к концу весны 1941 года разработало операцию «Рейнские учения» (нем. Rheinübung), которая предусматривала выход линкора Бисмарк в сопровождении тяжёлого крейсера «Принц Ойген» (нем. Prinz Eugen) в Атлантический океан. Командующий операция Гюнтер Лютьенс предложил подождать и ввести в эскадру линкор Тирпиц, схожий по характеристикам с Бисмарком, проходивший испытания, а также либо линкор «Гнейзенау» или стоявший в Бресте линкор «Шарнхорст». Но, к счастью, этого не случилось. Главнокомандующий Кригсмарине гросс-адмирал Эрих Редер ответил отказом.

18 мая 1941 года Бисмарк и Принц Ойген вышли с базы кригсмарине в Готенхафене (ныне польский порт Гдыня). Спустя 2 дня их заметили со шведского крейсера Готланд. На следующий день от шведского военного атташе англичане получили информацию о двух больших кораблях в проливе Каттегат. 21-22 мая немецкое соединение встало на стоянку во фьордах возле норвежского города Берген. Принц Ойген получил на борт топливо и вместе с Бисмарком был перекрашен в серо-стальной окрас океанского рейдера. Бисмарк дозаправлен не был, что, как потом выяснилось, было большой ошибкой. В это время самолёту британских ВВС «Спитфайр» удалось сфотографировать Бисмарк. Тогда британское командование направило против них бомбардировщики, как в позже направит против Тирпица, но Бисмарк и Ойгеном ушли в Норвежское море, а англичане принялись искать мощь Кригсмарине в норвежский фьордах пролива Каттегат, южнее действительного местонахождения Бисмарка.

«Бисмарк» до морского боя, 24 мая 1941 года

Британцы, опомнившись, решили планомерно искать Бисмарка. Командующий британским Хоум-флитом адмирал Джон Тови отправил линейный крейсер «Худ» и линкор «Принц Уэльский» (HMS Prince of Wales) в юго-западному побережью Исландии. Крейсер «Саффолк» (HMS Suffolk) должен был патрулировать Датский пролив вместе с крейсером «Норфолк» (HMS Norfolk). Лёгкие крейсера «Манчестер» (HMS Manchester), «Бирмингем» (HMS Birmingham) и «Аретьюза» (HMS Arethusa) должны были патрулировать пространство между Исландией и Фарнерскими островами. Уже ночью 22 мая сам адмирал Джон Тови во главе флотилии из линкора «Кинг Джордж V», авианосца «Викториес»и кораблей охранения вышел из Скайпа-Флоу и направился к сев5еро-западу Шотландии, где к ней должен был присоединиться линейный крейсер «Рипалс» (HMS Repulse). Там же ожидалось появление немецкой флотилии.

Вечером 23 мая состоялась перестрелка между «Норфолк» и «Саффолк» и «Бисмарком» и «Ойгеном». Бисмарк открыл стрельбу по Норфолку в результате чего британцы отношли, но продолжили следовать за противником на расстоянии 10-14 миль. Уже скоро об этом знали в британском Адмиралтействе. В результате стрельбы, также, у «Бисмарка» оказался повреждён носовой радар, из-за чего «Ойгену» приказали идти первым.

Бой с Худом

Гибель Худа (Дистанция между кораблями не в масштабе)

24 мая британское соединение («Худ» и «Принц Уэльский») таки обнаружило немцев. В 5:52 утра корабли открыли огонь друг по другу. Сначала англичане стреляли по «Принцу Ойгену», однако, осознав ошибку, «Принц Уэльский» начал палить по «Бисмарку». На «Худе» ошибку не осознали. Ещё в 5:56 «Принц Уэльский» попал в топливные цистерны, вызвав обильную утечку топлива и поступление воды в цистерны «Бисмарка». Спустя минуту по Худу попал «Принц Ойген», вызвав пожар на корме. Вскоре по Бисмарку снова попал «Принц Уэльский».

Линдеман предложил начать погоню за Принцем Уэльским и уничтожить его, но Лютьенс приказал продолжить поход.

В игровой и сувенирной продукциях

Источник

Линейные корабли типа Bismarck

Эта статья редактируется участником GenrichVonGoldring. Просьба воздержаться от правок.

Артиллерия главного калибра

Артиллерия вспомогательного калибра

Содержание

История создания

Их было у Гитлера всего два, всего два линкора, неповторимых по своей мощи: «Бисмарк» и «Тирпиц». Почти близнецы, от одной матери — Германии, от одного отца — фашизма… Геббельсовская пропаганда считала их непобедимыми. Это в какой-то степени правда, ибо ни один флот Европы не имел тогда таких могучих и совершенных кораблей.

В июне 1935 года было подписано Англо-Германское морское соглашение, фактически, снявшее ограничения Версальского договора 1919 года и расширив тоннаж германских кораблей до 35 % от соответствующего в Королевских ВМС Великобритании.

Впрочем, немцы с самого начала проектирования не обращали внимания на предел водоизмещения кораблей. Немецкие конструкторы использовали весь свой опыт в создании тяжелобронированных кораблей, работы по проектированию велись в конструкторском отделе Управления кораблестроения под руководством Германа Буркхадта.

После рассмотрения ряда проектов, головной корабль серии Bismarck был заложен на стапеле верфи Blohm und Voss 1 июля 1936 года в Гамбурге.

Постройка и испытания

Проект линкоров «F» и «G» (в Германии корабль, при его закладки получал литерное обозначение, при этом в каждом классе была своя «буквенная» линия) был утвержден 16 ноября 1935 года. От своих предшественников, линкоров типа Scharnhorst, линкоры типа Bismarck принципиально отличались только артиллерией главного калибра. Построенные корабли:

Описание конструкции

Корпус

Конструктивно линкоры типа Bismarck напоминали своих предшественников Scharnhorst, но очень сильно отличались артиллерией главного калибра. При спуске на воду, длина Bismarck`a по ватерлинии составляла 240,2 м, полная длина – 248 м, ширина 36 м, осадка при стандартном водоизмещении – 8,7 и 10,2 м при полном водоизмещении. Более тяжёлый Tirpitz имел осадку 9 м при стандартном водоизмещении, и 10,6 м при полном. В подводной части, носовые обводы имели бульбовидное утолщение для снижения волнообразования. При проектировании, большое внимание немецкие конструкторы уделяли обводам и снижению сопротивления корпуса.

Перед вводом в строй, на обоих линкорах были установлены новые закругленные носовые оконечности, после этого длина линкоров увеличилась до 251 м, а длина по ватерлинии – до 241,5 м.

Бронирование

Параллельно поясу шла переборка имеющая толщину между верхней и нижней палубой от 20 до 30 мм, ниже она переходила в противоторпедную переборку толщиной 45 мм.

Энергетическая установка и ходовые качества

Принципиально силовая установка не изменилась, она всё также оставалась трёх вальной, состояла из 12 паровых котлов Вагнера и 3-х ТЗА (турбозубчатых агрегатов). На Bismarck устанавливались ТЗА от Blohm + Voss, а на Tirpitz от Brown­Boweri.

Как и на всех германских кораблях использовавшие энергетические установки на паре высоких параметров, силовая установка отличалось малой надёжностью и довольно высоким расходом топлива. Так на линкоре Tirpitz реальный расход топлива превысил расчётный на 10 % на полном ходу, и на 19 % на экономном. Это привело к тому что дальность плавания резко сократилась. На ходовых испытаниях Bismarck развил 30,12 уз. при 150 070 л.с., Tirpitz : 30,8 уз. при 163026 л.с.

Вспомогательное оборудование

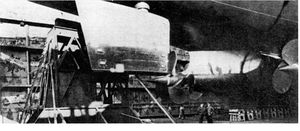

Нижние кромки рулей находились на горизонтальной оси центрального вала, посередине между средним и боковыми винтами. Оси вращения рулей были наклонены внутрь под углом 8° и соединены с рулевыми машинками поперечным валом и парным приводом. Каждая рулевая машинка могла управлять обоими рулями, в случае выхода второй машинки из строя. Рулевой привод состоял из левой и правой осей, прикрепленных к центральному валу, управляемому с помощью электрической системы Варда-Леонарда. Оригинально было решено устройство рулевого управления в ходовой рубке: рациональные немцы отказались от традиционного штурвала, заменив его двумя кнопками, нажимая на которые, рулевой перекладывал рули направо или налево.

В то же время, во время испытаний головного Bismarck на Балтике выяснилось, что из-за трехвинтовой установки линкор несколько хуже держит курс, требуя частой коррекции рулем. На малом и заднем ходу линкоры слушались рулей гораздо хуже. Частично это объясняется тем, что рули были установлены между струями от винтов, которые на высоких оборотах усиливали эффективность рулей, но на малых оборотах создаваемый ими напор воды ослабевал, а эффективность рулей зависела от их площади, которой из-за огромных размеров линкоров было недостаточно. При проходе узостей, где корабли не могли развить скорости, достаточной для нормального управления рулями, им требовалась помощь буксиров, но в условиях военного времени зачастую приходилось обходиться без них.

Якорное и швартовое устройство

Линкоры были оснащены тремя главными становыми якорями системы Холла (у немцев они назывались «военно-морского типа») весом по 12 т каждый. Два якоря крепились на обо их бортах в носовых полуклюзах, третий – в клюзе в верхней части форштевня. Для их подъема служили два носовых шпиля. Якорных цепей было всего две, поэтому одновременно могло использоваться только два якоря, третий крепился стопорными устройствами к палубе.

Два крана фирмы «Демаг» были размещены с двух бортов рядом с катапультой и служили для подъема как гидросамолётов Ar-196, так и шлюпок. У Bismarck краны размещались на верхней палубе, на Tirpitz`e они были перенесены на 3 метра вперед и были установлены на первом ярусе надстройки. С правого борта у обоих линкоров имелись более длинные краны ( на 1.5 м длинней). Кроме этого у Tirpitz`a оба крана были на 1.5 м длинней чем у Bismarck, к тому же к задней части трубы крепились два небольших 4-х тонных крана, для перемещения самолётов Ar-196 по палубе.

Экипаж и обитаемость

Экипаж линкоров состоял из 1927 человек и мог увеличиться до 2016 человек, когда корабль выступал в качестве флагманского. Жилые помещения дополнительно могли вместить до 2500 человек, но только на один день, из этих 2500 человек, спальными местами были бы обеспечены только 1600 людей.

При вступлении в строй, экипаж Bismarck`a насчитывал 103 офицера и 1962 матроса. Во время проведения операции «Учения на Рейне» (нем. Rheinübung) на борту Bismarck`a находился 2221 человек, из них 65 офицеров составляли штаб адмирала Лютьенса. На Tirpitz в 1943 году по штату находилось 108 офицеров и 2500 матросов. Весь экипаж делился на 12 дивизионов, по 150-200 человек в каждом. Сами дивизионы делились на «морские» (с 1-ого и по 9-ый) и «технические» (с 10-ого и по 12-ый), в свою очередь каждый дивизион делился на отделения по 10-12 человек, во главе каждого отделения стоял унтер-офицер.

Вооружение

Главный калибр

У немцев имелся опыт создания 380 мм орудий, так, перед окончанием Первой мировой войны в строй успели вступить два дредноута типа Bayern с пушками SK L/45 образца 1913 года. Эти орудия часто называют прототипами пушек SK/C34, но они были оригинальной разработкой фирмы Krupp.

Характеристики орудия SK/C34:

Орудия имели 90 правых нарезов (глубина нарезов: 4,5 мм; ширина 7,76 мм); шаг нарезки переменный, от 1/36 до 1/30). Баллистические характеристики выбирались так, чтобы иметь максимально настильную траекторию полёта снаряда, а это значило малое рассевание по дальности, т.к. считалось, что это давало преимущество в условиях Северного моря. Стрельбу, орудия главного калибра вели тремя типами снарядов, бронебойным Pz.Spr.Gr. L/4,4 (mllb), полубронебойным Spr.Gr. L/4,5 Bdz (mhb) и фугасным Spr.Gr. L/4,б Kz (mhb).

Вспомогательная/ зенитная артиллерия

По составу противоминной артиллерии новые линкоры повторяли состав своих предшественников Scharnhorst, неся 12 орудий SK/C28, но в отличии от Scharnhorst, они размещались в спаренных башенных установках. С учётом опыта Первой Мировой войны, выбиралось размещение башен, по три с каждого борта, причем носовые башни были максимально прижаты к надстройке, для того чтобы центральные башни могли вести огонь прямо по курсу корабля. Обозначение башен велось от носа до кормы, отдельно для каждого борта, левые BI, BII, BII, правые- SI, SII, SIII. Каждая башня I весила 110 тонн, башни II 116,25 тонн, башенные установки III- 108 тонн.

Башни I имели 5 рабочих уровней, из них, орудийная платформа размещалась внутри башни. Внутри барбета находилась платформа механизмов, платформа вращения башни и промежуточная платформа, под броневой палубой размещалась перегрузочная платформа для снарядов и их зарядов. Башни II и III не имели промежуточной платформы, а перегрузочная платформа размещалась внутри барбета. Заряжание орудий- ручное, после выстрела, гильза выбрасывалась под башню. Основной и вспомогательный мотор вращения башни были электрическими, а механизмы вертикального наведения орудий- гидравлическими с возможностью ручного привода. Характерная особенность установок- наличие единого для обоих орудий башни единого досылателя.

Bismarck и Tirpitz несли на борту 16 зенитных орудий SK/C33 калибром 105 мм. Восемь спаренных установок размещались по четыре с каждого борта, обозначались аналогично со 150 мм башнями, по левому борту BI-BIV, по правому SI-SIV. Расположение установок на Bismarck`e и Tirpitz`e различалось, так, после гибели Bismarck`а, на Tirpitz`e две установки возле катапульты были смещены на 3 м к корме и на 5 к наружному борту.

Сами установки были разных моделей. На Bismarck`e, стояли четыре носовых установки Dop.LC/31, которые изначально проектировались под 88 мм орудия, их установили в июне-июле 1940 года когда Bismarck находился на верфи Blohm + Voss в Гамбурге. Оставшиеся установки смонтировали 4-18 ноября во время стоянки Bismarck`a в Готтенхафене, они были модели Dop.LC/37, специально спроектированные для 105 мм орудий. Их главное отличие от Dop.LC/31 в том, что оба орудия размещалось в единой люльке, это упрощало конструкцию и повышало надёжность. Установка была на 750 кг легче, а внешне, незначительно отличалось формой броневого щита. Общий боезапас для 105 мм орудий- 6720 снарядов, по 420 на одно орудие.

На Tirpitz по ходу войны были установлены счетверенные 20-мм зенитные пушки Flakvierling 38. В ходе службы на линкоре Tirpitz не однократно менялось количество зениток, так, в июле 1944 года на борту линкора имелось 78 зенитных пушек калибром 20 мм.

Минно-торпедное и авиационное вооружение

Изначально линкоры типа Bismarck проектировались без торпедных аппаратов, но на Tirpitz в 1942 г. поставили два четырехтрубных торпедных аппарата, калибром 533 мм. Ранее они были установлены на эсминцах, которые были потоплены в 1940 году в Нарвике. Торпедные аппараты стреляли стандартными парогазовыми торпедами G7a. Всего на борту линкор нёс 24 торпеды.

Авиационная группа состояла из 6 гидросамолётов Ar-196, два самолёта находились на катапультах, четыре других в ангарах. Все самолёты принадлежали 196-й бортовой авиагруппе (Bordfliegergruppe 196). Пилоты и обслуживающий персонал относились не к флоту, а к Люфтваффе, и поэтому носили авиационную форму. Вооружение самолётов состояло из двух 20-мм пушек MG FF в крыльях, одного курсового пулемёта MG 17, и спаренный пулемёт MG 15 в турели. Так же, под крылья могли подвешиваться две 50-кг авиабомбы.

Характеристики самолёта Ar-196:

Средства связи, обнаружения, вспомогательное оборудование

И Bismarck и Tirpitz вступили в строй с РЛС FuMO-23, антенны были установлены на обеих мачтах и на носовой надстройке выше оптического дальномера. Размеры антенны FuMO-23 были 4 х 2 м. По ходу войны радиолокационное оборудование Tirpitz неоднократно модернизировалось. Так, в январе 1942 года на носовой оптический дальномер была установлена РЛС FuMO-27 вместо FuMO-23. Впереди антенны FuMO-27 появилась антенна системы предупреждения об электромагнитном облучении FuMB Ant-7, три дипольные антенны «Суматра» системы FuMB-4 и двух дипольная антенна «Палау» (FuMB Ant-6).

В 1944 году на линкор Tirpitz была установлена новая антенна FuMO-27 размерами в 4 х 3 м. В середине 1944 года на Tirpitz была смонтирована РЛС серии «Вюрцбург» (FuMO-212 или FuMO-213) с параболической антенной диаметром 3 м, разработанные по заказу Люфтваффе. Так же на линкорах типа Bismarck стояло по пять оптических дальномеров с базой 10.5 м, по одному на носу и корме и ещё по одному на трёх из четырех башен главного калибра, по идеи был ещё и шестой на носовой башне, но его демонтировали т.к, на высокой скорости хода он заливается водой, которая перекатывается через нос корабля. Основные дальномеры дополнялись вспомогательными с базой в 7 м.

История службы

Линкоры типа Bismarck принимали активное участие в войне. В мае 1941 года линкор Bismarck принимал участие в операции Rheinübung [3] совместно с тяжёлым крейсером Prinz Eugen. В ходе Сражения в Датском проливе 24 мая 1941 года, прямым попаданием в главное хранилище боеприпасов, линкор Bismarck потопил британский линейный крейсер Hood, при этом сам был поврежден огнем с линейного корабля Prince of Wales. В ходе преследования Bismarck`a британцами, самолёты-торпедоносцы с авианосца Ark Royal повредили линкор, Bismarck погиб в бою с британскими линкорами King George V и Rodney в 400 милях от Военно-морской базы Кригсмарине в Бресте (Франция).

Не смотря на то что Tirpitz почти не участвовал в боевых действиях, его присутствие в Норвегии угрожало арктическим конвоям в Советский Союз и сковывал довольно значительные силы флота Великобритании. Линкор несколько раз пытался перехватить арктические конвои но все они не были удачными. 22 сентября 1943 года Tirpitz был поврежден подрывными зарядами с сверхмалых подводных лодок Х-6 и Х-7 в Альтен­-фьорде; там же был поврежден самолётами с британских авианосцев 3.4.1944 года и 24.8.1944 года. Затем 15.9.1944 года был поврежден бомбардировщиками Lancaster; 12.11.1944 года был окончательно потоплен сверхтяжёлыми бомбами Tallboy сброшенных с бомбардировщиков Lancaster в Тромсё­-фьорде — в результате двух прямых попаданий и трех близких разрывов перевернулся и затонул.

Этот корабль в искусстве

Эпизод документального сериала «Секунды до катастрофы», где рассказывается,что причиной гибели корабля Bismarck стал ряд ошибок Гитлера и командования Третьего Рейха.

Линкор Bismarck широко представлен в стендовом моделизме. Сборные пластиковые модели-копии линкора в масштабе 1/350 выпускаются фирмами Моделист (Россия), Ревелл (Германия), Трумпетер (Китай).

Литература и источники информации

Ссылки

См. также

Примечения

Галерея изображений

Копия чертежа носовой надстройки линкора Bismarck

Копия подлинного чертежа грот-мачты линкора Tirpitz

Копия подлинного чертежа сечений корпуса линкора Bismarck

Схема бронирования линкоров типа Bismarck, цифры даны в мм.

Bismarck на верфи Blohm + Voss.

Снимок 10 декабря 1939 г. Bismarck на верфи Blohm + Voss

Bismarck в Балтийском море весной 1941 года вместе с тяжёлым крейсером Prinz Eugen (на заднем фоне).

Ar-196 готовят к поднятию на борт.

Ar-196 запускают с катапульты левого борта линкора Bismarck

Унитарные выстрелы 105 мм зенитных пушек SK/C33 линкора Tirpitz

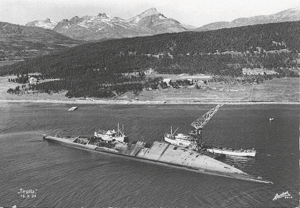

«Тирпиц» вид с воздуха

Адольф Гитлер посещает линкор Bismarck 5 мая 1941 года. Слева от него- командир корабля капитан-цур-зее Линдерман, позади него- адмирал Лютьенс.

Ar-196 поднимают на борт линкора Tirpitz

Ar-196 стартует с катапульты.
