Горячая объемная штамповка металла: суть и преимущества технологии

Горячая штамповка, которая предполагает деформирование металлической заготовки в нагретом состоянии, используется для того, чтобы изменить не только конфигурацию этой заготовки, но и ее размеры. Чаще всего такая технологическая операция применяется для того, чтобы изменить геометрические параметры не в одной плоскости, а в нескольких измерениях. В таких случаях эта процедура носит название «горячая объемная штамповка».

Горячая штамповка обычно применяется в массовых производствах, где требуется большой объем работ

Сущность технологии

Сущность процесса горячей штамповки заключается в том, что готовое изделие из металла получают из нагретой до определенной температуры заготовки, воздействуя на нее давлением, для чего используется специальный штамп. При выполнении горячей штамповки температура заготовки изменяется от состояния просто нагретой поверхности до ковочной. Чтобы ограничить течение нагретого металла в ненужном направлении, на отдельных участках внутренней поверхности штампа выполняют специальные полости и выступы. Таким образом, внутренняя поверхность штампа формирует замкнутую полость (ручей), конфигурация которой полностью соответствует форме готового изделия.

Так выглядит нижняя часть простого одноручьевого штампа

Горячая объемная штамповка (ГОШ) выполняется на металлических брусках различного профиля – квадратного, прямоугольного, круглого или периодического. В отдельных случаях производство готовых изделий по технологии горячей штамповки может выполняться из сплошного металлического прутка. Изначально его часть формируется в поковку с требуемыми геометрическими параметрами, а затем ее отделяют при помощи резки. Однако, как правило, заготовки для горячей штамповки нарезают из металлического прутка.

Наибольшую эффективность штамповка деталей, предполагающая их предварительный нагрев, демонстрирует при серийном и массовом производстве. В частности, в использовании данной технологии для производства металлопродукции крупными и массовыми сериями есть целый ряд преимуществ.

Схема технологического процесса изготовления детали типа «шатун» методом горячей объемной штамповки

Технологический процесс горячей штамповки включает в себя большой перечень операций, выполняемых начиная с момента загрузки детали из металла в зону обработки и заканчивая выгрузкой из оборудования готового изделия. Проектирование такого процесса подразумевает соблюдение следующего алгоритма:

На завершающей стадии разработки технологического процесса необходимо выполнить расчет его экономических и технических показателей.

Преимущества и недостатки горячей объемной штамповки

Обработка металла, выполняемая методом горячей штамповки, может осуществляться по различным технологиям, особенности реализации которых зависят от целого ряда параметров: типа используемого оборудования, геометрических параметров и материала изготовления формируемого изделия. По технологии ГОШ можно изготавливать следующие типы деталей.

В качестве таких изделий могут выступать валы различного назначения, шатуны, рычаги и другие детали подобной конструкции. Для их производства используют штамповочный пресс. Обрабатываются они методом горячей штамповки плашмя, при этом исходная заготовка подвергается операции протяжки. Заключительным этапом производства является фасонирование методом свободной ковки, выполняемое в заготовительных вальцах ковочных вальцов.

Это шестерни, фланцы, ступицы, крышки и другие детали круглой или квадратной конфигурации, отличающиеся относительно небольшой длиной. Чтобы изготовить продукцию данного типа, используют технологию осадки, которая выполняется в торец обрабатываемой заготовки. Для реализации такой технологии требуется использовать штамповочные переходы.

Примеры изделий, изготовленных методом горячей объемной штамповки

Штамповочные ручьи

При обработке предварительно нагретых изделий из стали, как и при горячей штамповке латуни, применяют штамповочные ручьи, которые могут быть:

Этапы сложной штамповки в нескольких ручьях

К штамповочным ручьям, в которых изготовляемый элемент приобретает требуемую форму, относятся:

Технологические схемы штамповки

Из используемых на сегодняшний день схем выполнения горячей штамповки следует выделить только две.

Это технологическая операция, выполняемая в штампе, зазор между подвижной и неподвижной частями которого минимален. Горячую штамповку по данной методике можно выполнять на прессах, когда выступом оснащена верхняя часть штампа, а полостью – нижняя, или на молотах, когда полость находится в верхней части рабочего инструмента, а выступающая часть – в нижней. Применение штампов данного типа требует того, чтобы объемы поковки и готовой детали точно совпадали. Штампы закрытого типа могут иметь не одну, а две плоскости разъема, располагающиеся под прямым углом друг к другу.

Штамповка в одноручьевом закрытом штампе

Между подвижной и неподвижной частями штампа для горячей штамповки открытого типа имеется специальный зазор, в который выдавливаются излишки металла, образующиеся в процессе его деформирования. Штампы открытого типа, что является их большим преимуществом, можно применять для поковок любого вида.

Схема штамповки в открытых штампах

Применение штампов закрытого типа также имеет свои преимущества, которые заключаются в следующем.

Источник

Горячая объемная штамповка и сущность процесса — разъясняем тщательно

Объемной штамповкой называется процесс обработки металлов при помощи давления в разных плоскостях. Первоначальные размеры и форма материала деформируются, что позволяет придать заготовке нужную конфигурацию согласно чертежу. Для изменения геометрических параметров металлической заготовки в нескольких плоскостях, требуется ее нагрев. Такая технологическая операция называется горячая объемная штамповка (ГОШ).

1 Горячая объемная штамповка – технологический процесс (сущность процесса)

ГОШ представляет собой востребованный вариант обработки металлов давлением, в ходе которой поковка из определенной заготовки образуется при помощи штампа (при изменении температуры от нагретой до ковочной). Выступы и поверхностные полости (они производятся в отдельных зонах штампа) ограничивают течение металла. На финальной стадии штамповки они создают замкнутый единый ручей (полость), соответствующий конфигурации поковки.

Заготовками для процесса выступает квадратный, периодический, круглый или прямоугольный прокат, (например, горячекатаный лист). В некоторых случаях штамповку выполняют непосредственно из прутка, а затем, на штамповочном агрегате, отделяют поковку. Но чаще заготовки требуемых размеров нарезают из прутка изначально. Область применения горячей объемной штамповки и оборудование для нее обуславливают то, что использовать данный метод обработки металлов имеет смысл при массовом и серийном производстве, так как отмечается:

В целом под стандартным техпроцессом горячей штамповки понимают комплекс операций, имеющих прямое отношение к изменению геометрических параметров и формы начальной заготовки.

Он охватывает все процедуры, которые начинаются в момент подачи в обработку металла и заканчиваются выпуском готовой поковки. Разрабатывают технологический процесс ГОШ в определенной последовательности:

На финальной стадии выполняется расчет экономических и технических показателей технологического процесса.

На данный момент штамповка (объемная) выполняется по технологическому процессу, отличающемуся существенным разнообразием. Конкретная его схема определяется используемым оборудованием, выбором изделия, которое необходимо получить, формой поковки. По форме поковки могут быть такими:

Преимущества и недостатки процесса

Горячая штамповка имеет некоторые преимущества и недостатки относительно ковки.

Горизонтально-ковочные машины.

На этих машинах выполняют горячую высадку различных деталей (типа стержня с утолщением, со сквозным отверстием, с глухой полостью, сложной конфигура­ции и т. п.) из пруткового материала или труб в многоручьевых штампах. Конструкция штампов позволяет осуществлять также пробивку отверстий, обрезку по контуру, отрезку от прутка и т. д. Горизонтально-ковочные машины различают с разъемом мат­риц в вертикальной и горизонтальной плоскостях.

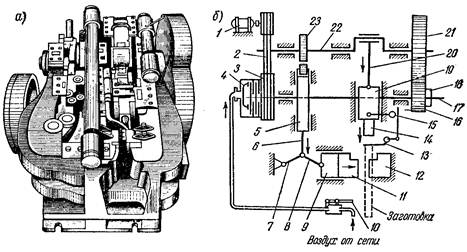

Общий вид и кинематическая схема горизонтально-ковочной машины с вертикальным разъемом матриц представлены на рис. 48, а, б. Электродвигатель 1 через клиноременную передачу 2,маховик 3 и муфту включения 4 приводит во вращение приводной вал 17. Этот вал передает вращение коленчатому валу 22 посредст­вом малой 16 и большой 21 шестерен. Коленчатый вал охватывает шатун 20,который приводит в возвратно-поступательное движе­ние главный ползун 19. На коленчатом валу насажен эксцентрик 23, приводящий в движение боковой ползун 5. Последний, пере­двигаясь вперед, двигает систему рычагов 6, 7 и 8,связанных с за­жимным ползуном 9.

Таким образом, поворот коленчатого вала вызывает поступа­тельное движение бокового 5 и зажимного 9 ползунов; почти одно­временно с ними происходит рабочее движение (движение вперед) высадного или главного ползуна 19.

С высадным ползуном через систему рычагов и роликов связан передний упор 13. При исходном положении ползунов 19 и 5 (это положение изображено на рисунке) упор 13 опущен в штамповое пространство и находится между пуансоном 14 и половинами 11 и 12 матрицы. Подаваемая вперед нагретая заготовка соприкасается с упором. Как только ползуны начинают двигаться вперед (рабочий ход), упор 13 при помощи рычага 15 начинает подниматься и вы­ходит из штампового пространства. Зажимной ползун 9, опере­жающий высадочный ползун 19,зажимает заготовку между поло­винами 11 и 12 матрицы, после чего высадочный ползун пуансоном 14 ударяет по торцу заготовки.

После высадки происходит обратное движение ползунов, по­ковка освобождается и штамповщик убирает ее или перекладывает в другой ручей.

Горизонтально–ковочная машина имеет холостой и рабочий ходы. Холостой ход начинается включением электродвигателя, когда вращается только шкив 3,но муфта 4 выключена; тормоз 18,находящийся на правой стороне приводного вала 17,удерживает приводной вал от вращения. При нажатии педали 10 сжатый воз­дух поступает в муфту и включает ее, что ослабляет затянутые лен­ты тормоза и приводит к вращению приводной вал. Одновременно поступающий воздух в тормоз 18 освобождает затянутые ленты тормоза, и вращение с приводного вала передается на коленчатый вал.

Производительность горизонтально-ковочных машин высокая (400-900 поковок в час).

На отечественных заводах горизонтально-ковочные машины изготовляют усилием 1-31,5 МН (100-3150 т) с числом ходов 95-21 в минуту.

Для шамповки на горизонтально-ковочных машинах применяют заготовки диаметром 20-270 мм и массой до 100 кг.
