Что такое живое сечение и мертвое пространство

Если отдельные частицы абсолютно твердого тела жестко связаны между собой, то в движущейся жидкой среде такие связи отсутствуют. Движение жидкости состоит из чрезвычайно сложного перемещения отдельных молекул.

если угол в радианах, или

Поскольку скорость движения различных частиц жидкости отличается друг от друга, поэтому скорость движения и усредняется. В круглой трубе, например, скорость на оси трубы максимальна, тогда как у стенок трубы она равна нулю.

Течение жидкости может быть установившимся и неустановившимся. Установившимся движением называется такое движение жидкости, при котором в данной точке русла давление и скорость не изменяются во времени

Движение, при котором скорость и давление изменяются не только от координат пространства, но и от времени, называется неустановившимся или нестационарным

Линия тока (применяется при неустановившемся движении) это кривая, в каждой точке которой вектор скорости в данный момент времени направлены по касательной.

Из закона сохранения вещества и постоянства расхода вытекает уравнение неразрывности течений. Представим трубу с переменным живым сечением (рис.3.4). Расход жидкости через трубу в любом ее сечении постоянен, т.е. Q₁=Q₂= const, откуда

Таким образом, если течение в трубе является сплошным и неразрывным, то уравнение неразрывности примет вид:

Уравнение Даниила Бернулли, полученное в 1738 г., является фундаментальным уравнением гидродинамики. Оно дает связь между давлением P, средней скоростью υ и пьезометрической высотой z в различных сечениях потока и выражает закон сохранения энергии движущейся жидкости. С помощью этого уравнения решается большой круг задач.

Рассмотрим трубопровод переменного диаметра, расположенный в пространстве под углом β (рис.3.5).

Выберем произвольно на рассматриваемом участке трубопровода два сечения: сечение 1-1 и сечение 2-2. Вверх по трубопроводу от первого сечения ко второму движется жидкость, расход которой равен Q.

Кроме пьезометров в каждом сечении 1-1 и 2-2 установлена трубка, загнутый конец которой направлен навстречу потоку жидкости, которая называется трубка Пито. Жидкость в трубках Пито также поднимается на разные уровни, если отсчитывать их от пьезометрической линии.

Пьезометрическую линию можно построить следующим образом. Если между сечением 1-1 и 2-2 поставить несколько таких же пьезометров и через показания уровней жидкости в них провести кривую, то мы получим ломаную линию (рис.3.5).

Однако высота уровней в трубках Пито относительно произвольной горизонтальной прямой 0-0, называемой плоскостью сравнения, будет одинакова.

Если через показания уровней жидкости в трубках Пито провести линию, то она будет горизонтальна, и будет отражать уровень полной энергии трубопровода.

Для двух произвольных сечений 1-1 и 2-2 потока идеальной жидкости уравнение Бернулли имеет следующий вид:

Так как сечения 1-1 и 2-2 взяты произвольно, то полученное уравнение можно переписать иначе:

и прочитать так: сумма трех членов уравнения Бернулли для любого сечения потока идеальной жидкости есть величина постоянная.

С энергетической точки зрения каждый член уравнения представляет собой определенные виды энергии:

Следовательно, согласно уравнению Бернулли, полная удельная энергия идеальной жидкости в любом сечении постоянна.

В этом случае уравнение Бернулли можно прочитать так: сумма геометрической, пьезометрической и скоростной высоты для идеальной жидкости есть величина постоянная.

Уравнение Бернулли для потока реальной жидкости несколько отличается от уравнения

Дело в том, что при движении реальной вязкой жидкости возникают силы трения, на преодоление которых жидкость затрачивает энергию. В результате полная удельная энергия жидкости в сечении 1-1 будет больше полной удельной энергии в сечении 2-2 на величину потерянной энергии (рис.3.6).

Потерянная энергия или потерянный напор обозначаются и имеют также линейную размерность.

Уравнение Бернулли для реальной жидкости будет иметь вид:

Из рис.3.6 видно, что по мере движения жидкости от сечения 1-1 до сечения 2-2 потерянный напор все время увеличивается (потерянный напор выделен вертикальной штриховкой). Таким образом, уровень первоначальной энергии, которой обладает жидкость в первом сечении, для второго сечения будет складываться из четырех составляющих: геометрической высоты, пьезометрической высоты, скоростной высоты и потерянного напора между сечениями 1-1 и 2-2.

Кроме этого в уравнении появились еще два коэффициента α₁ и α₂, которые называются коэффициентами Кориолиса и зависят от режима течения жидкости ( α = 2 для ламинарного режима, α = 1 для турбулентного режима ).

Потерянная высота складывается из линейных потерь, вызванных силой трения между слоями жидкости, и потерь, вызванных местными сопротивлениями (изменениями конфигурации потока)

Для измерения скорости в точках потока широко используется работающая на принципе уравнения Бернулли трубка Пито (рис.3.7), загнутый конец которой направлен навстречу потоку. Пусть требуется измерить скорость жидкости в какой-то точке потока. Поместив конец трубки в указанную точку и составив уравнение Бернулли для сечения 1-1 и сечения, проходящего на уровне жидкости в трубке Пито получим

Для измерения расхода жидкости в трубопроводах часто используют расходомер Вентури, действие которого основано так же на принципе уравнения Бернулли. Расходомер Вентури состоит из двух конических насадков с цилиндрической вставкой между ними (рис.3.7). Если в сечениях I-I и II-II поставить пьезометры, то разность уровней в них будет зависеть от расхода жидкости, протекающей по трубе.

Выражение, стоящее перед , является постоянной величиной, носящей название постоянной водомера Вентури.

Из полученного уравнения видно, что h зависит от расхода Q. Часто эту зависимость строят в виде тарировочной кривой h от Q, которая имеет параболический характер.

Источник

Построение поперечных профилей и вычисление морфометрических характеристик русла

Поперечные профили строятся для определения фор­мы и размеров водного сечения, а также для графиче­ской интерполяции отметок между промерными точками при составлении плана русла реки (участка).

Каждый поперечный профиль водного сечения для промерного участка реки строится на миллиметровой бу­маге (формат 203X288 или 288X407 мм) в масштабах: горизонтальный 1 см — 1 м, вертикальный 1 см — 0,2 м или 1 см — 0,5 м (рис. 10). Профиль строится по данным записи в промерной книжке (см. табл. 3), причем на каждой промерной вертикали откладывается глубина со срезкой и точки дна соединяются прямыми линиями. На линии поверхности воды выписывается рабочий уро­вень в абсолютных отметках, к которому отнесены про­меры.

Для каждого профиля вычисляются основные мор-фометрические характеристики водного сечения, ис­пользуемые для гидрологических и гидравлических рас­четов, вычисления расхода воды и т. д.

Площадь водного сечения ω (F) — площадь, ограни­ченная профилем русла и уровнем воды (м 2 ), определя­ется планиметрированием или с. помощью палетки или вычисляется аналитическим способом. Промерные вер­тикали разбивают водное сечение на ряд трапеций, итолько участки, примыкающие к урезам берега, могут иметь форму прямоугольного треугольника, если глуби­на на урезе равна нулю (рис. 11).

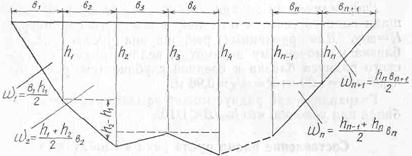

Площадь прибрежных участков, имеющих форму тре­угольника, вычисляется по формулам:

и .

Площадь отдельной трапеции между какими-либо промерными веритикалями определяется по формуле:

Общая площадь водного сечения реки вычисляется как сумма частных площадей

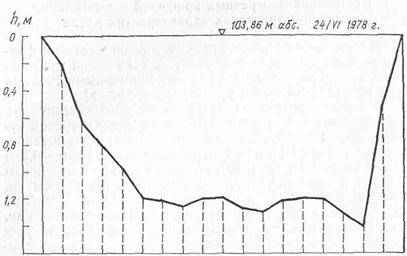

Рис. 10. Поперечный профиль водного сечения № 1 (р. Березина—«Геобаза БГУ»): Н=103,86 м; F=18,14 м»; B=18.00 м; h_ср.= 1,00 м; h_max= 1,41 м; χ= 18,52 м; R=0,98 м.

На гидрометрических створах, при измерении расходов воды через поперечное сечение реки, кроме площади.

Рис. 11. Схема вычисления площади водного сечения и длины смочен­ного периметра

водного сечения определяют площадь живого сечения, которая при наличии течения воды в пределах всего се­чения равна ему, а при наличии в нем мертвого прост­ранства (застойная зона) меньше площади водного се­чения на величину площади мертвого пространства.

Ширина реки (водного сечения) В определяется как разность между расстояниями от постоянного начала до урезов берега.

Средняя глубина h_ср водного сечения вычисляется как частное от деления площади водного сечения на его ширину А_Ср —ю/5.

Максимальная глубина п_тах на профиле устанавли­вается по данным промерной книжки из исправленных глубин на срезку.

Смоченный периметр χ — длина линии дна реки на профиле между урезами воды. Величина χвычисляется

как сумма гипотенуз прямоугольных треугольников (см. рис.11) по формуле

где b₁, b₂, …, b_n+1— расстояния между промерными вер­тикалями, м; h₁,h₂, …, h_n — глубина промерных верти­калей, м.

Из сопоставления значения ширины водного сечения В = 18,00 м и смоченного периметра χ=18,52 м (см. рис. 10) видно, что для данной формы русла эти величины близки между собой.

Гидравлический радиус R— частное от деления пло­щади водного сечения на длину смоченного периметра: R=ω/χ. Для равнинных рек, ширина русел которых близка к смоченному периметру, величина гидравличе­ского радиуса близка к средней глубине (см. рис. 10): h_ср=ω/B=1,00 м; R=ω/χ=0,98 м.

Гидравлический радиус можно заменить средней глу­биной при условии, что h_ср/B

Источник

Что такое живое сечение и мертвое пространство

4. Основы гидродинамики

Гидродинамика изучает законы движения жидкостей и взаимодействия их с соприкасающимися телами [4]. В теоретической гидродинамике принята струйная модель потока жидкости, где элементарная струйка представляет собой часть потока бесконечно малого сечения. Причём, скорость частиц жидкости в пределах сечения струйки одинакова. Для описания геометрии потока используются следующие кинематические элементы:

Отметим, что при напорном движении жидкости в трубе жидкость занимает весь внутренний объём и смоченный периметр равен геометрическому параметру трубы.

Гидравлический радиус R – это отношение площади живого сечения к смоченному периметру, т.е.

, м (4.1)

При напорном движении в круглой трубе , где — геометрический радиус трубы, d – внутренний диаметр.

** Гидравлический радиус круглой трубы…..

Основными гидравлическими характеристиками потока являются

расход жидкости, средняя скорость и давление.

Расход – это количество жидкости, протекающее через живое сечение потока в единицу времени.

Количество жидкости может измеряться в различных физических величинах и в соответствии с ними расход может быть объёмный, массовый и весовой.

Рассмотрим математические выражения различных видов расходов для элементарных струек:

dQ = , (4.2)

dM = , (4.3)

где — плотность жидкости.

dG = (4.4)

, м 3 /с (4.5)

где — средняя скорость потока.

Одним из основных уравнений гидродинамики является уравнение неразрывности потока, которое связывает между собой скорости потока и площади живых сечений при условии постоянства расхода в различных сечениях [5]. Для несжимаемой жидкости это уравнение имеет следующий вид:

, (4.6)

Уравнение (3.6) принято представлять в виде пропорции:

Из выражения (3.7) можно сделать вывод: скорости потока обратно пропорциональны площадям живых сечений.

** Вывод уравнения неразрывности потока ….

Это уравнение часто используется при расчётах трубопроводов, состоящих из труб различных диаметров.

В случае движения сжимаемой жидкости (газа) при переходе от одного сечения к другому её удельный вес изменяется, тогда уравнение (3.6) преобразуется в (3.8):
