Винтовые забойные двигатели (ВЗД)
Винтовые забойные двигатели предназначены для бурения глубоких вертикальных, наклонно направленных и горизонтальных скважин различного
Винтовые забойные двигатели предназначены:
Диаметр винтовых забойных двигателей обычно составляет 54-230 мм, они применимы в бурении и капитальном ремонте скважин (КРС).
Винтовые забойные двигатели имеют в своем составе:
По принципу действия ВЗД является объемной (гидростатической) машиной, многозаходные рабочие органы которой представляют собой планетарно-роторный механизм с внутренним косозубым зацеплением.
Односекционные ВЗД типа Д включают двигательную и шпиндельную секции и переливной клапан, корпусы которых соединяются между собой с помощью конических резьб (рисунок).
Рабочими органами двигательной секции являются многозаходные винтовые ротор и статор. Внутри стального статора привулканизирована резиновая обкладка с винтовыми зубьями левого направления. На наружной поверхности стального ротора нарезаны зубья того же направления. Число зубьев ротора на единицу меньше числа зубьев статора, а отношение шагов винтовых линий пропорционально числу зубьев.
Узел соединения ротора и выходного вала шпинделя, который может быть выполнен в виде двухшарнирного карданного соединения или гибкого вала, предназначен для преобразования планетарного движения ротора в соосное вращение вала шпинделя и передачи осевой гидравлической силы с ротора на подшипник шпинделя.
С целью уменьшения угла перекоса шарниры разнесены по длине и соединены между собой по конусным поверхностям посредством промежуточной (соединительной) трубы. Присоединение карданного вала к ротору и валу шпинделя достигается с помощью конусно-шлицевых соединений. Благодаря такой конструкции на выходной вал двигателя передается высокий момент силы при низкой его частоте вращения, а также обеспечивается высокая долговечность и надежность работы двигателя, что позволяет эффективно использовать его в сочетании с современными высокопроизводительными долотами с герметизированными маслонаполненными опорами при сравнительно высоких осевых нагрузках.
На нижнем конце выходного вала установлен наддолотный переводник для соединения вала с долотом.
Для применения гидромониторных долот с целью снижения утечек бурового раствора в опорном узле двигателя монтируется уплотнение (сальниковое устройство торцевого типа с твердосплавными уплотняющими элементами), обеспечивающее бурение при перепадах давления на долоте до 8. 10 МП а.
Переливной клапан служит для сообщения внутренней полости бурильной колонны с затрубным пространством в процессе проведения спуско-подъемных операций в скважине с целью снижения гидродинамического воздействия па проходимые породы при спуске и подъеме бурильной колонны, исключения холостого вращения вала двигателя и потерь бурового раствора при указанных операциях.
Основные конструктивные параметры односекционных ВЗД типа Д и их энергетические характеристики при различных расходах бурового раствора плотностью 1000 кг/м3 (на воде) приведены в табл. 104.
ВЗД разработаны на уровне лучших мировых образцов. Большинство отечественных конструкторских и технологических решений выполнены на уровне изобретений, защищены авторскими свидетельствами и запатентованы во многих зарубежных странах.
Секционные винтовые забойные гидравлические двигатели типа ДС (ДС-195) предназначены для бурения вертикальных и наклонно направленных скважин различного назначения с использованием буровых растворов при температуре не выше 373 К.
Секционный забойный двигатель ДС-195 собирается в промысловых условиях из двух-трех двигательных секций, состоящих из винтовых пар серийных двигателей Д 1-195 и одной шпиндельной секции с шаровой или резинометаллической опорой. Они выпускаются наружным диаметром 195 мм и применяются при бурении скважин шарошечными и безопорнымн долотами различных типоразмеров и серий в соответствии с рекомендуемыми технологически требуемыми зазорами между корпусом этих двигателей и стенками скважин в конкретных геолого-технических условиях месторождений.
Для секционирования рабочих органов двигателя разработаны различные варианты сочленения роторов и статоров и приспособления для осуществления их сборки. Конструктивное исполнение секционных винтовых двигателей может быть следующим:
? сборка с ориентированием рабочих органов по винтовой линии с жестким соединением статоров и роторов с помощью переводника (рисунок);
? сборка без ориентирования рабочих органов с жестким соединением статоров и соединением роторов с помощью шарнира (рисунок) или гибкого вала (рисунок).
Сочленение на конусах может быть надежным при выполнении обязательного условия установки сверху винтовой пары с меньшим зазором, т. е. верхняя секция должна быть ведущей. В противном случае возможен подъем верхней секции ротора и рассоединение конусов и, как следствие, нарушение сочленения.
Для соединения ротора двигательной секции с валом шпиндельной секции может применяться карданный или гибкий вал.
Секционный двигатель позволяет работать при перепадах давления в насадках используемых долот до 8. 10 МПа.
Основные конструктивные параметры секционных ВЗД типа Д2 и их энергетические характеристики при различных расходах бурового раствора плотностью 1000 кг/м3 (на воде) приведены в табл. 104.
Изготовители: См. табл. 104
Винтовые забойные двигатели с полым ротором (рисунок). Отличительной особенностью этих двигателей является выполнение полого ротора и соединение ротора с валом шпинделя через торсион, размещенный внутри ротора. Ротор изготавливается из трубной заготовки методом фрезерования или еще более перспективным методом штамповки из тонкостенной трубы.
Уменьшение массы ротора и применение торснона, размещенного в роторе, позволили уменьшить длину и массу двигателей на 10. 15 %, а также существенно (в 3. 4 раза) увеличить стойкость узла соединения ротора с валом двигателя. Кроме того, такая конструкция двигателя позволяет улучшить энергетическую характеристику двигателя, повысить его КПД и в 2. 4 раза снизить уровень вибраций двигателя.
За счет унификации присоединительных элементов рабочих органов и торсиона эти двигатели могут быть секционированы, что позволяет повысить момент силы на валу и мощность, а также значительно увеличить срок службы рабочих органов.
В двигателях применяется простой и надежный переливной клапан манжетного типа.
Технические решения, использованные в конструкции ВЗД, защищены авторскими свидетельствами и патентами во многих странах.
Основные конструктивные параметры ВЗД с полым ротором и их энергетические характеристики при различных расходах бурового раствора плотностью 1000 кг/м3 (на воде) приведены в табл. 104.
Винтовые забойные двигатели типа ДГ предназначены для бурения горизонтальных скважин, в т. ч. с малым радиусом искривления.
В отличие от других ВЗД двигатель имеет укороченный шпиндель, оснащен опорноцентрирующими элементами и корпусными шарнирами, обеспечивающими эффективную проводку горизонтальных скважин по заданной траектории.
Основные конструктивные параметры и энергетические характеристики винтовых забойных двигателей типа ДГ при различных расходах бурового раствора плотностью 1000 кг/м-1 (на воде) приведены в табл. 104.
Винтовой забойный двигатель в нефтяной промышленности
Для добычи нефти и/или газа либо для проведения капитального ремонта скважин используют винтовой забойный двигатель (ВЗД), обладающий необходимым крутящим моментом и способный осуществлять бурение в различных направлениях в зависимости от типа используемой конструкции. Такой выбор обусловлен необходимостью разрушения горных пород с высокой эффективностью и достаточной скоростью. Использование в конструкции эластичных, но прочных зубьев статора позволяют достичь высокой жёсткости на изгиб, а также существенно сократить утечки жидкости при её прокачке.
Конструкция ВЗД
Винтовой забойный двигатель представляет собой симметричный роторный агрегат с применением зубчатого косого зацепления, приводимый в действие за счёт давления подаваемой жидкости.

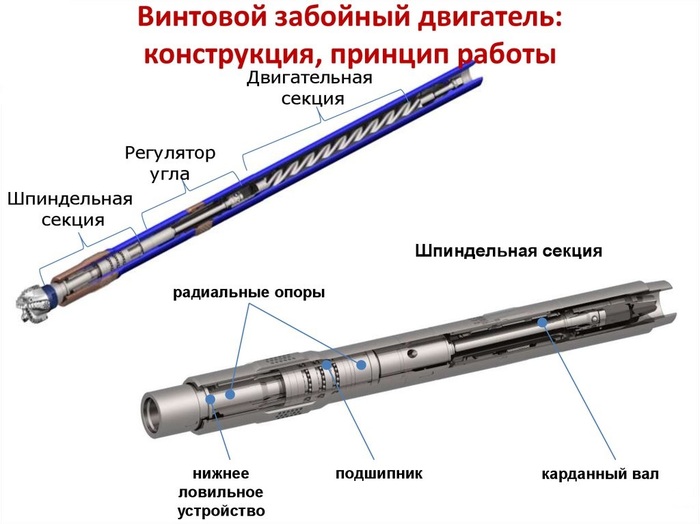

Конструктивно состоит из:

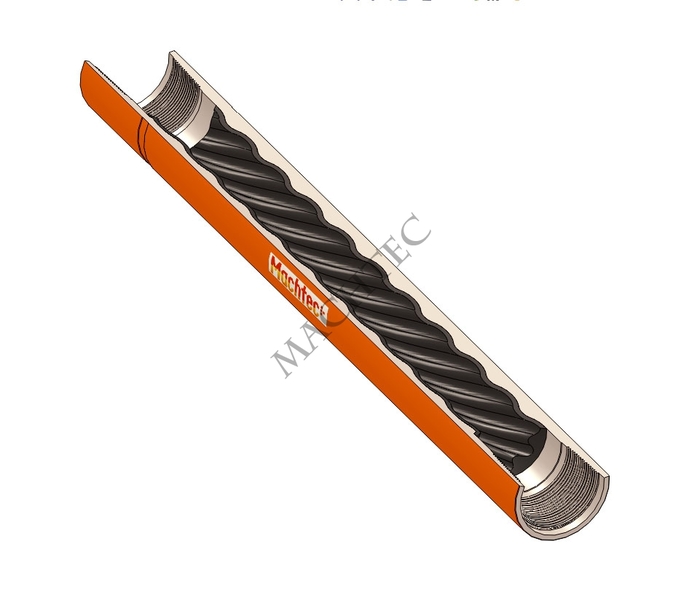

Двигательный узел

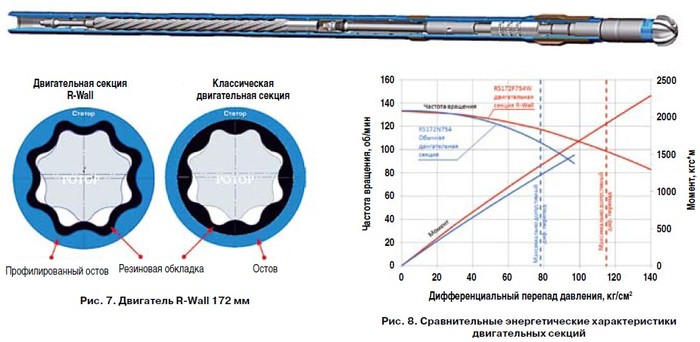

Эластичная оболочка позволяет разделить две полости камер с высоким градиентом давления. Она изготавливается из износостойкой резины, которая пластична, но в то же время способна выдерживать значительные силы трения при попадании абразивных частиц на её поверхность.

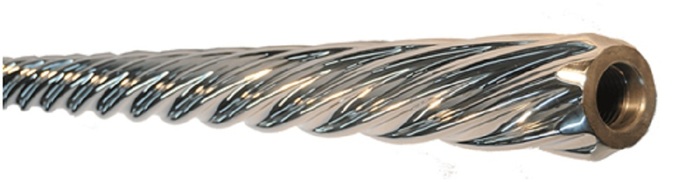

Ротор имеет конструкцию похожую на сверло, но с высокопрочным износостойким покрытием, так как предназначен для передачи крутящего момента. Его изготавливают из высокопрочной легированной стали.
На ресурс работы рабочей пары влияют следующие факторы:
Рабочие органы ВЗБ
Винтовой забойный двигатель состоит из следующих рабочих органов:
1 – осевой подшипник; 2 – радиальная опора; 3 – центратор; 4 – противоаварийный бурт

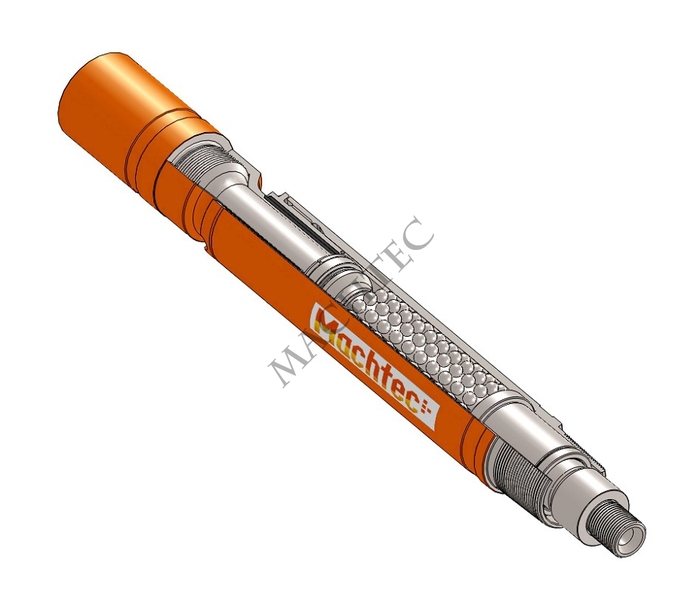

Шпиндельный узел является вторым по важности конструктивным элементом двигателя. Он предназначен для передачи крутящего момента от рабочей пары рабочему инструменту для разрушения плотных пород грунта. При этом он способен выносить значительные осевые нагрузки, вызванные не только необходимостью передачи крутящего момента, а и силу трения о стенки креплений при угловом или горизонтальном бурении.
Шпиндельный узел представляет собой корпус с двумя опорами (радиальной и осевой), на которых закреплён вал. Вращение ротора передаёт крутящий момент посредством торсиона или карданного вала на вал шпиндельного узла, который начинает вращаться и передавать момент уже рабочей части.
Данный узел может быть выполнен в двух конструктивных исполнениях:
Бурение винтовыми забойными двигателями под углом может быть осуществлено только при помощи регулятора угла. Он представляет собой сложный механизм, который состоит из верхнего и нижнего переводников, сердечника и зубчатой муфты.
Основные особенности ВЗД, влияющие на его технические параметры
Классификация двигателей по их назначению
Винтовые забойные двигатели для бурения скважин по основному назначению подразделяются на следующие виды:
Видео: Бурение при помощи ВЗД
Секционные винтовые забойные гидравлические двигатели
Техническая характеристика секционных ВЗД
Секционные винтовые забойные гидравлические двигатели предназначены для бурения вертикальных (ДС) и наклонно направленных (ДГ) скважин различного назначения с использованием буровых растворов при темперуре не выше 100 °С.
Поскольку энергетическая характеристика односекционного ВЗД ухудшается по мере износа рабочих винтовых пар и при зазоре в них свыше 1,0 мм, применение такого двигателя становится практически нецелесообразным, то секционирование рабочих органов, в том числе повторным использованием отработанных винтовых пар, является одним из наиболее перспективных направлений повышения долговечности винтовых пар — межремонтного периода работы ВЗД в целом. Последнее обстоятельство обусловливается тем, что при таком конструктивном решении снижаются удельные нагрузки в рабочей паре, а требуемый момент силы на выходном валу обеспечивается при сниженном расходе бурового раствора, вследствие чего уменьшается износ рабочих пар. Благодаря этому расширяется область эффективного применения ВЗД в районах с осложненными условиями бурения с промывкой буровыми растворами на водной основе различных типов — от облегченных до утяжеленных.
Секционный забойный двигатель типа ДС-195
Секционный забойный двигатель типа ДС-195 собирается в промысловых условиях из двух или трех двигательных секций, состоящих из винтовых пар серийных двигателей типа Д1-195 (рис. 3.26) и одной шпиндельной секции с шаровой или резинометаллической опорой.
Они выпускаются с наружным диаметром 195 мм и применяются при бурении скважин в конкретных горно-геологических условиях разрезов нефтяных, газовых и газоконденсатных месторождений.
Для секционирования рабочих органов двигателя разработаны различные варианты сочленения роторов и статоров и приспособления для осуществления их сборки. Конструктивное исполнение секционных двигателей может быть следующим:
сборка с ориентированием рабочих органов по винтовой линии с жестким соединением статоров и роторов с помощью переводника;
сборка без ориентирования рабочих органов с жестким соединением статоров и соединением роторов с помощью шарнира или гибкого вала.
Сочленение на конусах может быть надежным при выполнении обязательного условия установки сверху винтовой пары с меньшим зазором, т.е. верхняя секция должна быть ведущей. В противном случае возможен подъем верхней секции ротора и рассоединение конусов и, как следствие, нарушение сочленения.
Для соединения ротора двигательной секции с валом шпиндельной секции может применяться карданный или гибкий вал.
Секционный двигатель позволяет работать при перепадах давления в насадках используемых долот до 8—10 МПа.
Бурение. Как добывают нефть. Винтовой забойный двигатель
ВЗД. Винтовой Забойный двигатель
Доброго дня вам, уважаемые читатели.
безумно приятно понимать, что мои посты оказываются кому-то интересны.
и вдвойне приятно понимать, что такой важный аспект нашей Экономики, как Нефть (не случайно с большой буквы) интересует граждан нашей необъятной Родины. (не случайно с большой Буквы)))
Ну и по пожеланию @Alexeich56, этот пост я решил написать не из аэропорта. И не с телефона. (Посмотрим, отразится ли это на его содержании, а так-же орфографии и пунктуации.))
в общем, перейдем к теме.
предназначена для превращения энергии потока жидкости во вращательное движение. (а мы не забываем, что ВЗД, это в первую очередь труба, через которую проходит раствор (под давлением в среднем 150-250 атм. (значения могут быть и иными))
своими словами: раствор течет по трубе под большим давлением, которое приводит во вращение по планетарной оси ротор.

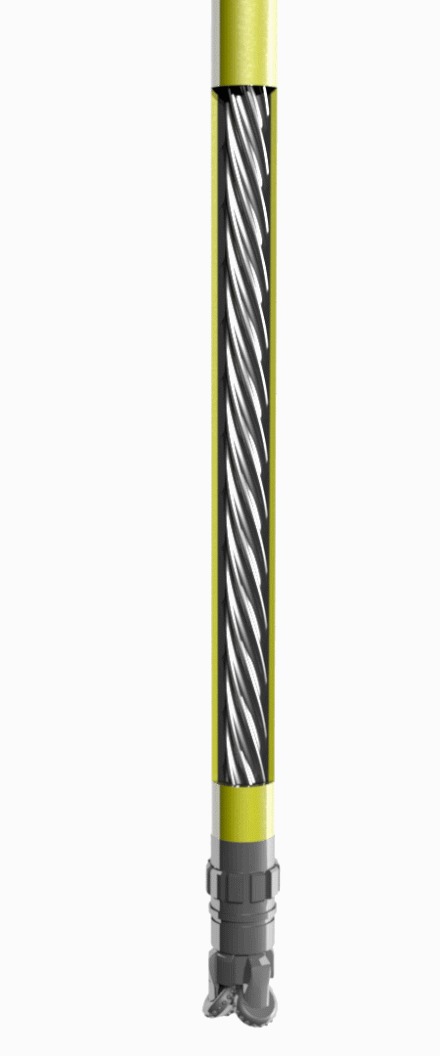

а вот так это работает

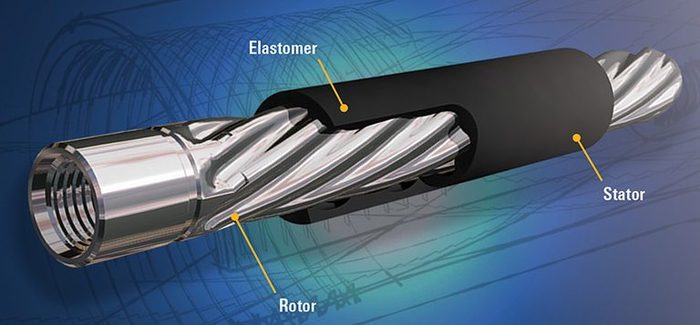

Ротор же, в свою очередь, за счет своего строения, под действием сил давления раствора, приходит в движение и передает это движение (вращение) на шпиндель двигателя.
(Прежде чем мы перейдем к шпиндельной секции, необходимо отметить, что самая важная часть конструкции пары (Ротор/статор) это во первых, отличие в числе зубьев ротора (на единицу меньше числа зубьев статора), именно этот факт и придает всей конструкции планетарную ось вращения. А так-же необходимо понимать, что внутри стального статора, как и по внешней площади ротора привулканизирован резиновый слой.
который иногда и приводит к выходу из строя движка, или забитию гидромониторных насадок на долоте. Но, без него, к сожалению, никак.
это соответственно, часть ВЗД, прикрепленная к ротору и превращающая планетарное вращение ротора в соосное вращение вала шпинделя и служащая для предачи гидравлической энергии ротора на подшипник шпинделя.
своими словами: раствор течет, ротор крутится, ротор приводит во вращение шпиндель, шпиндель приводит во вращение долото, долото бурит скважину, скважина дает нефть, Сечин покупает новый дворец, ну и так далее.
Важно отметить: так как ВЗД имеет возожность установки угла перекоса т.е. труба то, по факту, не прямая, а несколько изогнутая ( +- до 3 градусов, что вроде немного, но, в разрезе размера трубы, визуально довольно хорошо видно). так-вот, дабы минимизировать проблемы связанные с изломом этой самой трубы, узел соединения ротора и выходного вала шпинделя, бывает либо гибким (здесь вопросов быть не должно, гибкий он и есть гибкий), либо двухшарнирным карданным соединением (что чаще всего) разнесенным между собой на Максимальное расстояние и соединенных по конусным поверхностям по средством промежуточной трубы.
в случае если непонятно, готов пояснить в комментариях)
В общих чертах шпиндель имееет: корпус, выходной вал (на который установлен переводник, на который установлено долото), а так-же осевую и радиальные опоры.

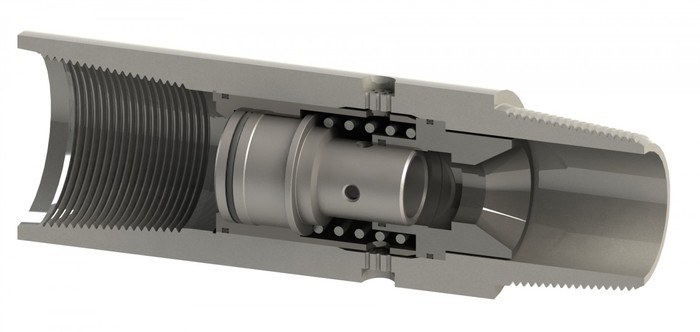

так-же, как правило, в верху двигателя установлен переливной клапан, он нужен для снижения гидродинамики, а так-же минимизации вращения ВЗД в процессе СПО (спуско подьемных операций ( это когда трубы по тем или иным причинам гоняют туда сюда) (причин для таких опреаций бывает огромное количество), а так-же потерь бурового раствора при этих процессах.)

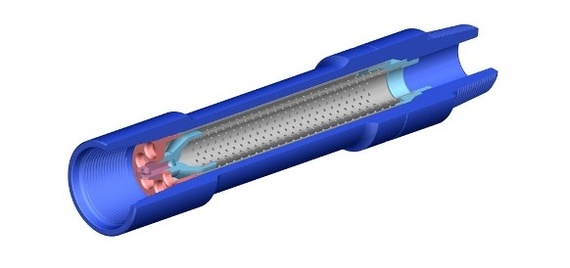

а над клапаном установлен фильтр. (его предназначение думаю очевидно)
верху для наглядности картинка, как все это выглядит в реальности.

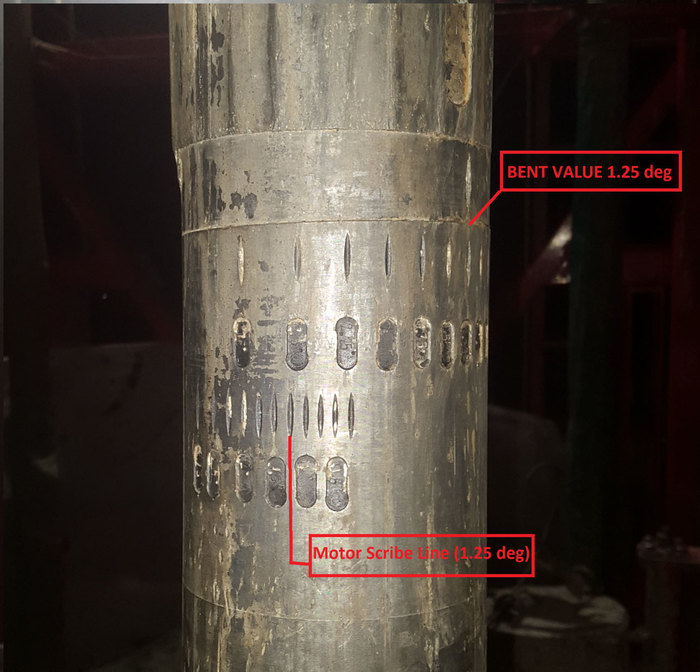

по сути своей, регулятор угла перекоса состоит из кривого вала, с наружными шлицами; муфты, с торцевыми зубьями (это сделано для фиксации угла перекоса в нужном положении); и переводника.
они соединены между собой не соосно, и именно это факт и позваляет нам искривить ВЗД (сломать движок, выставить угол перекоса)
принцип следующий: расслабляем муфту, на которой заводом изготовителем обозначены деления, соответствующие тому или иному значению перекоса ( у ВЗД разных производителей, значения могу отличаться друг от друга) соединяем необходимое значение на муфте с таким-же значением на валу при помощи вышеупомянутых шлицев и зубьев. Затягиваем все обратно.
В идеале, это единственная резьба в конструкции ВЗД которую необходимо расслаблять на буровой, все остальное должно быть затянуто заводом изготовителем, однако перед спуском ВЗД в скважину, ответственное лицо (как правило инженер ННБ), все-таки должен протянуть резьбы и убедиться в прочности их затяжки. Но даже если эта, единственная тронутая на буровой резьба вдруг раскрутится, то конструктивно Двигатель выполнен таким образом, что если мы оперативно среагируем, на падение давления и поднимем КНБК для ревизии, он останется. Отвернутым, но целым. что спасет скважину и дальнейшие работы от аварии, а бригаду от лишения премии. так-что мое почтения господам конструкторам, которые продумали и эти моменты.
после всех манипуляций с ВЗД, сверху устанавливается телесистема, снизу долото и можно бурить.
Главное перед этим не забыть опрессовать ВЗД на устье и убедиться в его работоспособности.
вот в принципе и все, что хотелось рассказать о винтовых забойных двигателях.
конечно, это далеко не все элементы КНБК, о других приспособлениях я продолжу рассказывать в следующих постах.
спасибо тем, кто осилил очередной пассаж, надеюсь было интересно.
вахтовикам хорошей вахты.
остальных поздравляю с окончанием праздников)

на этот раз, никуда не лечу.
Сразу прошу прощения за терминологию.
Получается, что столб из труб не вращается, а вращение долота обеспечивается прокачкой жижи по этим трубам. А если надо поменять направление бурения, проворачиваем трубы и вместе с ними поворачивается плоскость изгиба двигателя. Всё верно?
Алексеич показывал у себя какие-то квадрантные трубы и ротор для них. А тут совсем другая история.
Неточности мне, как буровику со стажем, режут глаз. Мне только не понятно нахуа это выложено на неспециализированном сайте.
Думаете всем интересно?
