что такое высокотоковые аккумуляторы 18650

Обзор высокотоковых аккумуляторов 18650

Аккумуляторы с максимальным током 15 А

Аккумулятор применяется в устройствах средней мощности:

Samsung INR18650-30Q нельзя использовать в мощных устройствах (аккумуляторный электроинструмент, электронные сигареты высокой мощности).

Аккумуляторы с максимальным током 20 А

В эту категорию входят Sansung INR18650-25R, LG HG2, LG HE4, Sanyo UR18650NSX.

Samsung INR18650-25R

Данная модель аккумуляторов применяется там, где низкотоковые аккумуляторы уже не могут обеспечить необходимую мощность и требуются недорогие высокотоковые аккумуляторы:

Следует отметить, что Samsung INR18650-25R одна из самых подделываемых моделей аккумуляторов. Под ее видом очень часто продаются подделки.

Данная модель аккумуляторов применяется там, где низкотоковые аккумуляторы уже не могут обеспечить необходимую мощность и требуются недорогие высокотоковые аккумуляторы:

Данный аккумулятор чаще всего нельзя использовать в батареях аккумуляторного электроинструмента, т.к. его нельзя заряжать током 2-4 Ампера (именно таким током производит заряд большинство зарядных устройств аккумуляторного электроинструмента).

Li-ion аккумулятор модели LG HG2 обладает емкостью 3000mAh и долговременной токоотдачей 20 Ампер. Внутреннее сопротивление аккумулятора LG HG2 обычно составляет от 13 до 16 мОм. Модель LG HG2 находится в среднем ценовом сегменте.

Данная модель аккумуляторов применяется чаще всего в электронных сигаретах (боксмоды с мощностью до 60 Ватт на один аккумулятор). Использование этого аккумулятора в мехмодах, а также в аккумуляторном электроинструменте не рекомендуется из-за относительно высокого внутреннего сопротивления.

Аккумуляторы с максимальным током 30 А

Murata VTC5

Аккумулятор Murata VTC5 (Sony VTC5) обладает емкостью 2500mAh и токоотдачей 30 Ампер в долговременном режиме и до 100 Ампер кратковременно. Внутреннее сопротивление аккумулятора модели VTC5 обычно составляет от 12 до 15 мОм. Стоимость аккумулятора невысокая, немного дороже модели Samsung INR18650-25R со схожими характеристиками. VTC5 обычно используется в вейп-девайсах (как в мехах, так и в платах), шуруповертах.

Murata VTC6

Аккумулятор Murata VTC6 имеет емкость 3000mAh. Максимальный долговременный ток аккумулятора составляет 15 Ампер без контроля температуры аккумулятора и 30 Ампер с контролем температуры (не выше 80 градусов). Также производитель приводит значения максимальных токов разряда этого высокотокового аккумулятора в зависимости от длительности:

Аккумулятор Murata VTC6 чаще всего применяется в устройствах высокой мощности, где кроме мощности требуется максимальная емкость аккумуляторов:

Аккумуляторы с максимальным током 35 А

Murata VTC5A

Аккумуляторы Murata VTC5A применяется в устройствах высокой мощности:

Samsung INR18650-25S

Аккумулятор Samsung INR18650-25S имеет емкость 2500mAh и максимальный ток 25 Ампер без контроля температуры и 35 Ампер с контролем температуры аккумулятора (не выше 80 градусов). Внутреннее сопротивление обычно находится в диапазоне 8-10 мОм.

Samsung INR18650-25S применяется в устройствах высокой мощности:

Источник

Обзор популярных моделей Li-ion аккумуляторов 18650

В данной статье мы рассмотрим ассортимент Li-ion аккумуляторов типоразмера 18650 от известных производителей, а так же постараемся дать рекомендации по применению конкретных моделей.

Поговорим о наиболее успешно зарекомендовавших себя производителей, а именно:

Стоит сразу сказать, что все значения максимально допустимых токов действительны лишь в тех случаях, когда соблюдается температурный режим аккумулятора. При превышении температуры в 60℃ на аккумуляторы начинают действовать негативные факторы, которые могут привести к деградации элементов или пожару.

Для наглядности мы поделим все модели аккумуляторов на 3 основные группы – низкотоковые, среднетоковые и высокотоковые.

Низкотоковые – это аккумуляторы с макс. долговременным током разрядки до 4-6А.

Среднетоковые – это аккумуляторы с макс. долговременным током разрядки до 10А.

Высокотоковые – это аккумуляторы с макс. долговременным током разрядки свыше 10А.

Так же мы рассмотрим некоторые интересные графики, которые особенно актуальны для высокотоковых моделей. С их помощью мы поймем, насколько падает емкость аккумуляторов со временем при разрядке максимальными токами, так как именно высокотоковые элементы зачастую используются при максимальных нагрузках.

LG chem

Низкотоковые

Среднетоковые

Высокотоковые

Samsung

Низкотоковые

Среднетоковые

Высокотоковые

Murata (Sony)

С недавнего времени хорошо всем известные аккумуляторы sony серии VTC начали продаваться под брендом murata. Дело в том, что в 2017 году японский производитель электронных компонентов murata Manufacturing выкупил аккумуляторное подразделение у Sony. Были переданы не только патенты и технологии, но и заводы по производству аккумуляторов. В итоге для потребителя ничего не поменялось, все характеристики и качество остались на прежнем уровне.

Так же стоит отметить, что Sony имели несколько другой вектор развития, в сравнении с конкурентами. Sony сосредоточились на разработке и производстве высокотоковых аккумуляторов, добившись в этом больших успехов.

Высокотоковые

Panasonic

Главным преимуществом аккумуляторов от panasonic является их высокий ресурс. Все нижеописанные модели выдерживают 500 циклов, прежде чем их емкость достигнет 80% от первоначальной.

Низкотоковые

Среднетоковые

Конечно, мы рассмотрели не все модели аккумуляторов 18650 от известных производителей, мы поговорили о наиболее распространенных вариантах на рынке, но в целом, вышеописанные аккумуляторы перекрывают практически все потребности в рамках формата 18650.

Источник

Китайские высокотоковые аккумуляторы 18650 на 20А! или из чего делают Liitokala HG2 и подобные!

Добрый день читатели. Сегодня у меня на обзоре китайские высокотоковые аккумуляторы на 40А. Возможно вы их узнаете если одеть на них термоусадку Liitokala или LG ) Хотя за свои деньги они хороши!

Аккумуляторов заказывал 10 штук, для тестирования.
Внешне имеют синий цвет термоусадки. Колечко изолятор на плюсовой контакте белое. Плюсовой контакт четырех лепестковой формы, промышленного типа – не выпирает.



Маркировка ICR 18650 3000mAh 40A 3.7V Свидетельствует о токе разряда до 40А.

Габариты стандартные для 18650. Вес 50-51грамм.


Тестирование Litokalla lii-260 показало ёмкость на уровне 2790-2900 mAh. Это разброс из всех десяти штук.

Внутренне сопротивление по Litokalla li-200.

Внутреннее сопротивление измеренное с помощью специализированного прибора YR-1030 имеет разброс от 9mOhm до 14mOhm. Естественно при сильном прижиме, когда, в видео ниже, Я измерял сопротивление, то показания плавали как раз из-за плохого прижима. Я прижимал вручную.





Ёмкость измерял с помощью TEC-06 на малых токах и TEC-12 на больших токах.


Ёмкость составила 2900-3100mAh разброс между экземплярами порядка 100mAh, так же ёмкость меняется при разном токе. И ещё нагрузка TEC-12P имеет двух-проводное подключение, из-за этого возможна некорректность показаний на больших токах.

График разряда током 10А, нагрев аккумуляторов доходил до 50С.

График разряда током 15А, нагрев аккумуляторов доходил до 80С.

График разряда током 20А. В случае разряда током 15А и 20А нагрузка уменьшала ток в зависимости от собственного нагрева. Это видно на графике. Нагрев так же доходил до 80С градусов.


Отсюда делаю вывод, что аккумуляторы 40А если и могут выдавать то только краткосрочно. Длительные токи разряда это 15А в щадящем режиме без охлаждения, максимум 20А с охлаждением. Краткосрочно возможно и большие токи.

Судя по результатам теста, из этих аккумуляторов делают поддельные LG “шоколадки” Litokalla. Которых полно на Aliexpress. Хотя у данных экземпляров самое низкое внутреннее сопротивление из всех литокал что я видел.

В начале 2019 года, данные аккумуляторы продавались в этом магазине на 1688.com Ссылка на магазин. Но на момент написания обзора этой позиции нет.

Спасибо дочитавшим до конца. Ниже подробный видео-обзор.

Источник

Тест и сравнение высокотоковых аккумуляторов 18650

В этом обзоре я постараюсь сравнить несколько высокотоковых литиевых аккумуляторов типоразмера 18650. Но основной упор буду делать на возможность выдачи тока 35А. Также при этом буду контролировать просадку напряжения на батарее.

Начну я с небольшого введения, в котором расскажу о проведении испытаний.

1. Замеры емкости будут проводиться при помощи зарядного устройства Imax B6. К сожалению, с компьютером я его подружить не смог, поэтому придется обойтись без красивых графиков, но этот недостаток я постараюсь компенсировать количеством тестов.
2. Для измерения отдаваемого тока я буду использовать электронную сигарету и токовый шунт 75ШСМ 50А, включенный в разрыв между двумя аккумуляторами. В качестве нагрузки будет использоваться атомайзер электронной сигареты. Небольшое пояснение: упрощенно можно сказать, что атомайзер представляет собой катушку проволоки с сопротивлением 0,15Ом. Спираль атомайзера изготовлена из Кантала*. Измеренное мною сопротивление шунта составило 1,52мОм.

На картинках буду приводить значение падения напряжения на шунте и для удобства буду сразу его пересчитывать в ток.
Одновременно с замером тока буду показывать просадку напряжения на одном из аккумуляторов. Для этого я немного модифицировал бокс-мод электронной сигареты. К отрицательному полюсу батарейного отсека бокс-мода я подсоединил проводок, который вывел наружу, чтобы к нему можно было подключить мультиметр. Упрощенную схему можно увидеть на рисунке ниже. Перед проведением замеров напряжений и токов я полностью зарядил аккумулятор.

3. Также я замерю внутренне динамическое сопротивление аккумуляторов. Измерения буду проводить при помощи зарядного устройства BT-C3100. При измерении буду следовать рекомендациям, которые даются в документации на устройство. «Поскольку внутренне сопротивление аккумулятора очень мало, то погрешность в его измерения могут вносить контакты, между которыми зажимается аккумулятор. Для более точного измерения рекомендуется дополнительно чем-то прижимать контакты на время проведения измерений» Разумеется точность измерений при таком способе будет не высока, но это поможет дать более подробную картину о характеристиках аккумуляторов.

*Кантал – сплав на основе железа, включающий в себя также Хром, Алюминий, Кремний и Марганец. Является торговой маркой, принадлежащей компании Sandvic, у остальных производителей этот материал называется Фехраль. Применяется для изготовления нагревательных элементов мощных электронагревательных устройств промышленных и технологических печей, пуско-тормозных резисторов электровозов, моторвагонного подвижного состава, в электронных сигаретах в качестве нагревательного элемента. Более подробно про этот материал можно узнать тут: wiki

Все аккумуляторы из обзора не имеют защитной платы. Поэтому при их эксплуатации следует придерживаться нескольких правил.
1. Не допускать короткого замыкания.
2. Не допускать глубокого разряда ниже 2,5В. Т.е. с осторожностью использовать в устройствах, где может происходить неконтролируемый разряд аккумулятора, к примеру, в фонарях.
3. Не перезаряжать выше допустимого уровня напряжения. Для батарей из этого обзора это 4,2В.
4. В ходе эксплуатации не допускать превышения температуры, оговоренной в документации на конкретный вид батарей.
5. Придерживаться рекомендаций по температуре хранения.

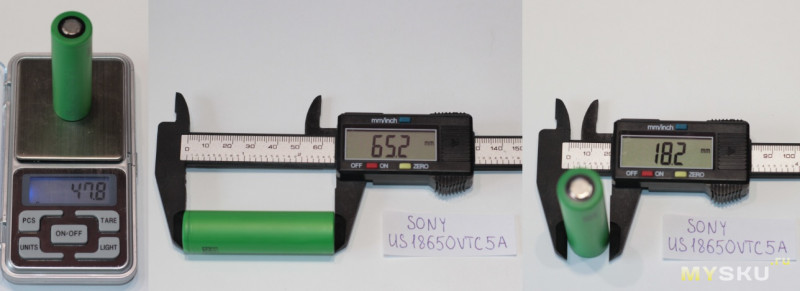

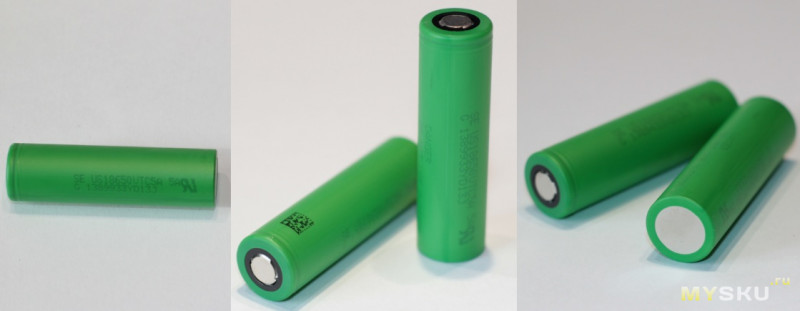

Информацию в обзоре буду давать следующим образом. Сначала буду давать основные характеристики батарей, затем буду приводить фото батареи +габариты + вес батареи. Для того, чтобы указанные мною данные можно было проверить или уточнить ещё какие-либо параметры, буду приводить таблицу с характеристиками батареи. Затем буду немного рассказывать о проведенных процессах заряда/разряда и по возможности буду сводить полученные данные в таблицу.
Также в таблице буду давать кроме измеренного значения емкости еще и ожидаемое значение, которое должно будет получиться согласно графику разряда, который приводится в большинстве документаций на батареи. Далее буду приводить этот самый график разряда, на который буду наносить точки, соответствующие полученным значениям емкости.
В спойлер буду класть фотографии измеренных мною значений емкости, дабы не возникло предположений о выдумывании мною, указанных в обзоре значений. Также в этот спойлер буду класть фотографии с измеренным значением внутреннего сопротивления батареи.

Далее я буду приводить фотографию со значением падения напряжения на шунте, при измерении отдаваемого тока и как я уже говорил выше, буду сразу это значение пересчитывать в ток. Иногда максимальное значение тока и максимальная просадка напряжения совпадают во времени, а иногда проявляются с небольшим сдвигом друг относительно друга. Поэтому, когда эти два события не будут совпадать во времени, я буду приводить две фотографии одну с максимальным значением тока, вторую с максимальной просадкой напряжения. Пересчет падения напряжения на шунте в ток буду проводить для случая максимального тока. Также я буду приводить на фотографии значение напряжения на аккумуляторе. А чтобы я никого не обманул своими выводами и картинками в конце обзора я приведу видео, в котором продемонстрирую описанный эксперимент по замеру тока и падения напряжения на аккумуляторе.

Что касается измерений внутреннего сопротивления с помощью зарядного устройства BT-C3100, то результаты измерений я положу в спойлер. Далее, чтобы не загромождать обзор, значение внутреннего сопротивления буду просто указывать с остальными характеристиками батареи.

Вот вкратце и все тесты, результаты которых, я хотел бы показать в этом обзоре. Давайте начнем.

1. Sony Konion US18650VTC6 3120mAh — 30A.
Ссылка на батареи: https://ru.nkon.nl/sony-us18650vtc6.html

Таблица с характеристиками этих батарей из документации:

До начала эксперимента батарея была немного разряжена, я зарядил её до уровня 4,2В, согласно документации и затем разрядил.
Номинальная емкость в 3120мАч заявлена для случая разряда током 0,2С, т.е. 0,624А при разряде до 2,0В.
Мое разрядное устройство позволяет разряжать батареи до уровня 3,0В, в любом случае разряд до 2В может оказаться губительным для батареи и большинство устройств, работающих от подобного рода батарей блокируют работу устройства на некотором уровне напряжения. Поэтому я разрядил батарею током 0,6А до напряжения 3В. Согласно графику из документации на батарею, при подобном методе разряда я должен был получить емкость примерно 2750мАч, вместо этого я получил значение 2219мАч. Время разряда составило 382 минуты.

Затем я зарядил батарею до уровня 4,2В. Согласно документации на батарею я выбрал ток заряда, равный 3А. При этом емкость составила 2977мАч. Затем я снова разрядил батарею до уровня 3В. Ток разряда я выбрал максимальный, который может обеспечить Imax B6 – 2А. При этом емкость батареи составила 2718мАч, время разряда 141 минута.

Для наглядности результаты измерений свел в таблицу:

Точки я отметил на следующем графике, взятом из документации на батарею. Точка слева — полученное значение емкости, точка справа — ожидаемое значение емкости.

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 30А. Это я проверю методом, описанном в начале обзора. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 53,4мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 35,1А. При этом напряжение на аккумуляторе просело до 3,4В. Видим, что батарея обеспечивает заявленное значение разрядного тока.

Слева от первой красной полосы максимальная просадка напряжения, затем между двух красных полос максимальное падение напряжения на шунте и справа от второй красной полосы напряжение, если так можно сказать, «холостого хода» аккумулятора. По факту это напряжение, замеренное с учетом небольшого потребления мозгов электронной сигареты. Для упрощения, далее в обзоре я буду называть это значение напряжения, «напряжением покоя». В данном случае оно составило 4,13В.

Таблица с характеристиками батарей из документации:

Таблица с характеристиками этих батарей:

Ожидаемая емкость, согласно графику ниже должна была составить примерно 2380мАч. Черная точка слева соответствует полученному значению емкости 2283мАч, черная точка справа соответствует ожидаемому значению емкости 2380мАч. Также согласно этому графику я должен был получить емкость примерно 2400мАч, при разряде током 0,5А.

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 35А. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 52,2мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 34,3А. При этом напряжение на аккумуляторе просело до 3,43В. Видим, что батарея обеспечивает заявленное значение разрядного тока. Напряжение покоя составило 4,12В.

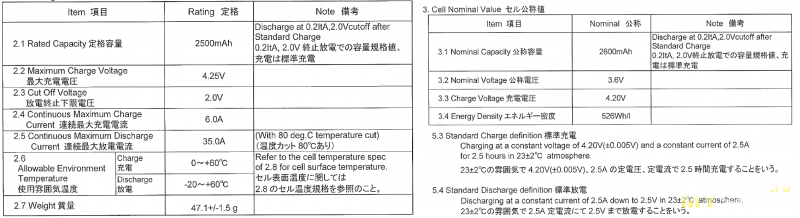

Таблица с характеристиками батарей из документации:

Когда я искал документацию на данную батарею, я наткнулся на один интересный документ, который называется «Как отличить поддельные US18650VTC5». Вкратце там сказано, что стоит обратить внимание на то, что на оригинальных батареях Sony под положительным контактом на корпус нанесены два колечка. И на картинке приведено, как расстояние между этим колечками отличается к примеру, от батареи Samsung INR18650-25R. На картинке ниже это отличие обведено в красный прямоугольник. От себя отмечу, что данная отличительная черта характерна только для моделей VTC4, VTC5, VTC5A, а на VTC6 нижнее кольцо расположено немного ниже, чем у его собратьев, к тому же нижнее кольцо более широкое. Верхнее кольцо у версии VTC6 без аналогично предыдущим, описанным выше версиям. Также в документе говорится, то положительный контакт тоже имеет небольшие отличия.

Я зарядил батарею до 4,2В, затем разрядил током 0,5А. Время разряда 413минут. Полученная емкость 2421мАч. Для наглядности я свел в таблицу полученные данные. Ожидаемое значение емкости я получил из графика разряда, который привел ниже таблицы.

На следующем графике я отметил точками полученные мною значения емкости. Черной точкой слева обозначено полученное мною значение емкости при разряде током 0,5А. Черной точкой справа обозначено полученное мною значение емкости при разряде током 2А.

Согласно документации, максимальный продолжительный разрядный ток батареи может достигать 30А. Из следующей картинки видим, что максимальное падение напряжения на шунте составило 53,8мВ, следовательно, поделив это значение на сопротивление шунта (1,52мОм), получим максимальное значение разрядного тока. Оно составило 35,4А. При этом напряжение на аккумуляторе просело до 3,3В. Видим, что батарея обеспечивает заявленное значение разрядного тока. Напряжение покоя 4,14В.

Стандартный зарядный ток: 1.75A
Напряжение окончания заряда: 4.2V
Напряжение окончания разряда: 2.5V
Максимальный непрерывный ток: 20A
Номинальное напряжение: 3.6V
Минимальная заявленная ёмкость при разрядке током 0.2C: 2500mAh
Рабочая температура при заряде/разряде: 10. +45C/-20. +60C
