что такое втулка рулевой рейки
Диагностика рулевой рейки
Речь пойдёт о всех возможных причинах стуков (люфтов) в рулевом управлении с рулевым механизмом реечного типа. Такие механизмы встречаются сейчас на подавляющем большинстве легковых автомобилей. Очень много внимания уделяет народ рейке. Очень много всяких ощущений неисправностей принято на неё сваливать. А ведь рейка, по мнению большинства автопроизводителей, не подлежит ремонту (производители предлагают менять этот механизм в сборе, по всякому поводу).
Реечному рулевому механизму в автомобиле, и правда не просто выживать в наших дорожных условиях. Рейка не любит плохих дорог. Это и не удивительно: такой рулевой механизм получает жесткие удары от всех дорожных неровностей, по которым проезжает управляемое колесо. Раньше ещё были «верхние» рейки с длинными рулевыми тягами «усами», которые соединялись с сошками на стойках (а не на поворотных кулаках, как сейчас). Усы обычно имели резиновые демпферы, смягчающие удары, передаваемые к рейке от колеса…
Теперь же, рулевые тяги (короткие, прямые, с жесткими шаровыми шарнирами) передают все удары от колёс непосредственно на зубчатую рейку «рашпиль» рулевого механизма (который расположен обычно внизу между управляемыми колёсами). Поэтому, реечные рулевые механизмы живут в наших машинах не так долго, как хотелось бы. Их конечно «подтягивают», перебирают, реставрируют… Но это хлопотно, дорого и не очень надёжно.
Вижу что состояние рулевой рейки на конкретном автомобиле многим интересно и хочу рассказать тут, как диагностировать этот механизм прямо на автомобиле и какие неисправности вообще там могут быть.
В народе, с рулевой рейкой ассоциируют весь набор деталей (узлов и механизмов), входящих в реечное рулевое управление. Поэтому, диагносту надо идти по всей цепочке, от руля до управляемых колёс.
Течь ГУРа, закусывание и другие проблемы усилителей тут обсуждать не будем, будем говорить только про стуки-люфты в рулевом управлении.
Причины по порядку и как их диагностировать:
1) Рулевое колесо не закреплено на рулевом валу. Определяется покачиванием руля вокруг вертикальной или горизонтальной хорд баранки.
Ощущение – люфт со стуком. Причиной такого люфта может быть не затянутая гайка руля или разрушенная ступица рулевого колеса.
2) Радиальный люфт рулевого вала (люфт вала в рулевой колонке на подшипниках)
Определяется покачиванием руля вверх-вниз или вправо-влево
Такие же ощущения неисправностей могут быть при нарушении крепления рулевой колонки к кузову автомобиля.
3) Вращательный люфт руля в шарнирах рулевого вала
4) Вращательный люфт руля в шлицевых соединениях рулевого вала. Шлицевые соединения на рулевом валу бывают подвижные (регулировка вылета руля, шлицы между кузовом и рамой) и неподвижные (телескопический механизм складывания вала при ДТП, шлицевые соединения частей рулевого вала с болтовой стяжкой). Подвижные шлицевые соединения могут получить люфт из за выработки, а неподвижные могут быть плохо затянуты или как то там повреждены.
Вращательный люфт в рулевом валу (на крестовинах, демпферах, щлицевых соединениях.) определяется методом приложения обеих рук к концам проверяемых валов. Создавая руками вращательные движения в противоположных направлениях, на концах валов, мы пытаемся прочувствовать наличие люфта в соединениях этих валов (болтовые стяжки можно проверить на затяжку разумным моментом).
5) Радиальный (или продольный) люфт вала шестерни рейки в корпусе рейки (на подшипниках). Определяется попыткой раскачать рукой этот вал в корпусе рейки (обычно к этому валу есть доступ в салоне под ногами водителя). (такой люфт бывает только у сильно убитых реек))
6) Вращательный люфт в паре «шестерня-рейка». Обычно он вызван из износом зубьев рашпиля и шестерни. Бывает, что развальцован промежуток между двумя «средними» зубами рейки, а бывает что выработан целый ряд зубьев посередине рашпиля. Зубья шестерни рейки тоже бывают изношены.
Увеличенный зазор между шестерней и рашпилем бывает так же из за слабого прижима «упора» рейки. Упор осуществляет так же функцию позиционирования рашпиля в корпусе рейки (чтобы рашпиль не смещался вдоль оси шестерни). Поэтому, упор бывает нагружен в различных направлениях и может производить ряд лишних движений, сопровождаемых стуком механизма.
Слабое усилие прижима упора можно вычислить по тому что рашпиль, при этом, будет проворачиваться вокруг своей оси в рейке на какой то ощутимый угол (это особенно легко проверить, когда рулевые тяги закреплены не с торцов рейки, а сбоку – нужно взяться рукой за тяги-усы и попробовать провернуть рашпиль в корпусе рейки).
7) Люфт тела упора в корпусе рейки (цилиндрическое отверстие, где находится упор, в алюминиевом корпусе рейки разбивается, изнашиваются уплотнение упора, изнашивается само тело упора.). Это приводит к стукам при работе реечного рулевого механизма, так как упор сдвигается рашпилем в боковых направлениях и стучит в корпусе рейки.
Иногда удаётся компенсировать стуки вызванные неисправностями №6 и №7 (а иногда даже и №5)) с помощью подтяжки гайки упора. Подтягивать эту гайку нужно на снятой рейке. Конечно же, никто не будет снимать рейку для подтяжки гайки упора, но тогда нужно как то контролировать усилие проворачивания вала шестерни (или усилие перемещения рашпиля). Я делаю это на вывешенной управляемой оси. Запоминаю усилие проворачивания на руле (или усилие проворачивания, вокруг оси поворота, вывешенных колёс). Во время подтяжки гайки, постоянно контролирую усилие проворачивания рулевого механизма. При малейших признаках закусывания рейки (в любой точке контакта рашпиля с шестерней), подтяжку прекращаю.
8) Люфт в районе пластмассовой втулки рейки. Втулка является второй опорой рашпиля в корпусе рейки (у реечных механизмов с ГУР есть ещё третья опора рашпиля – поршень гидроцилиндра, поэтому в таких механизмах втулка рейки служит гораздо дольше). В районе втулки, в корпусе рейки, часто высыхает смазка, а не редко туда попадает влага и грязь. Поэтому, эта пластмассовая втулка часто бывает изношена (рашпиль болтается во втулке, а втулка болтается в корпусе рейки). Всё это ощутимо стучит на кочках при езде и при покачивании рулём тоже.
Люфт рашпиля во втулке можно вычислить так: выкрутить руль в такую сторону, чтобы рашпили максимально вышел в сторону втулки. Взяться за рашпиль рукой с ямы или из под капота и попробовать раскачивать рашпиль в корпусе рейки перпендикулярно оси рашпиля.
Эту неисправность, в большинстве случаев, можно устранить заменой пластиковой втулки на более плотную.
9) Люфт в шарнире рулевой тяги (люфт «яблока» рулевой тяги)
Или люфт из за выработки резиновых сайлентблоков рулевых тяг «гранаток»
Выявляются такие люфты так: один человек раскачивает руль в салоне частыми короткими рывками вправо-влево, а другой ощупывает руками шарниры на люфт. Шаровый шарнир-яблоко обычно скрыт под пыльником рейки («гофрой») гофры бывают жесткие термопластовые, а бывают мягкие резиновые. Надо постараться продавить гофру пальцами до контакта пальцев с шаром шарнира (яблоком), тогда будет чётко определён люфт в этом шарнире (при покачивании рулём).
Если гофра слишком жесткая, то люфт в шаровом шарнире рулевой тяги можно заметить покачивая в стороны вывешенное управляемое колесо (колесо будет иметь свободный ход вокруг оси поворота).
Сайлентблоки рулевых тяг-грантаки ничем не прикрыты и и люфт в них легко ощутить руками (когда кто то качает руль в салоне).
10) Люфты шаровых пальцев рулевых наконечников. Лучше всего, эти люфты ощущаются, когда авто стоит на колёсах, помощник качает рулём «вправо-влево», а диагност прощупывает шарниры пальцами на наличие люфта корпуса шарнира относительно шарового пальца. Во время этого теста, можно так же вдавливать корпус шарнира на палец, наблюдая возможное появление люфта (неисправным считается шарнир, который имеет люфт в направлении — вдоль тела рулевой тяги).
Нет стукам! Замена втулки рулевой рейки без снятия рейки
После покупки автомобиля был стук ходовой части, после осмотра приговорили мастера приговорили рулевые рычаги и наконечники. Но нет к их диагнозу не прислушался было решено самому все осмотреть, хотя рулевые тяги купил, благо не купил наконечники, проблем не с тягами ни с наконечниками не было. Поднял машину открутил рулевые наконечники и снял пыльник рулевой тяги справа и мой диагноз подтвердился, стук от рейки. Снимать рейки было лень, на просторах интернета была найдена контора которая изготавливает втулку которая меняется без снятия рейки.
втулка ставится взамен стопорного кольца, для снятия стопорного кольца купил сьёмник
.

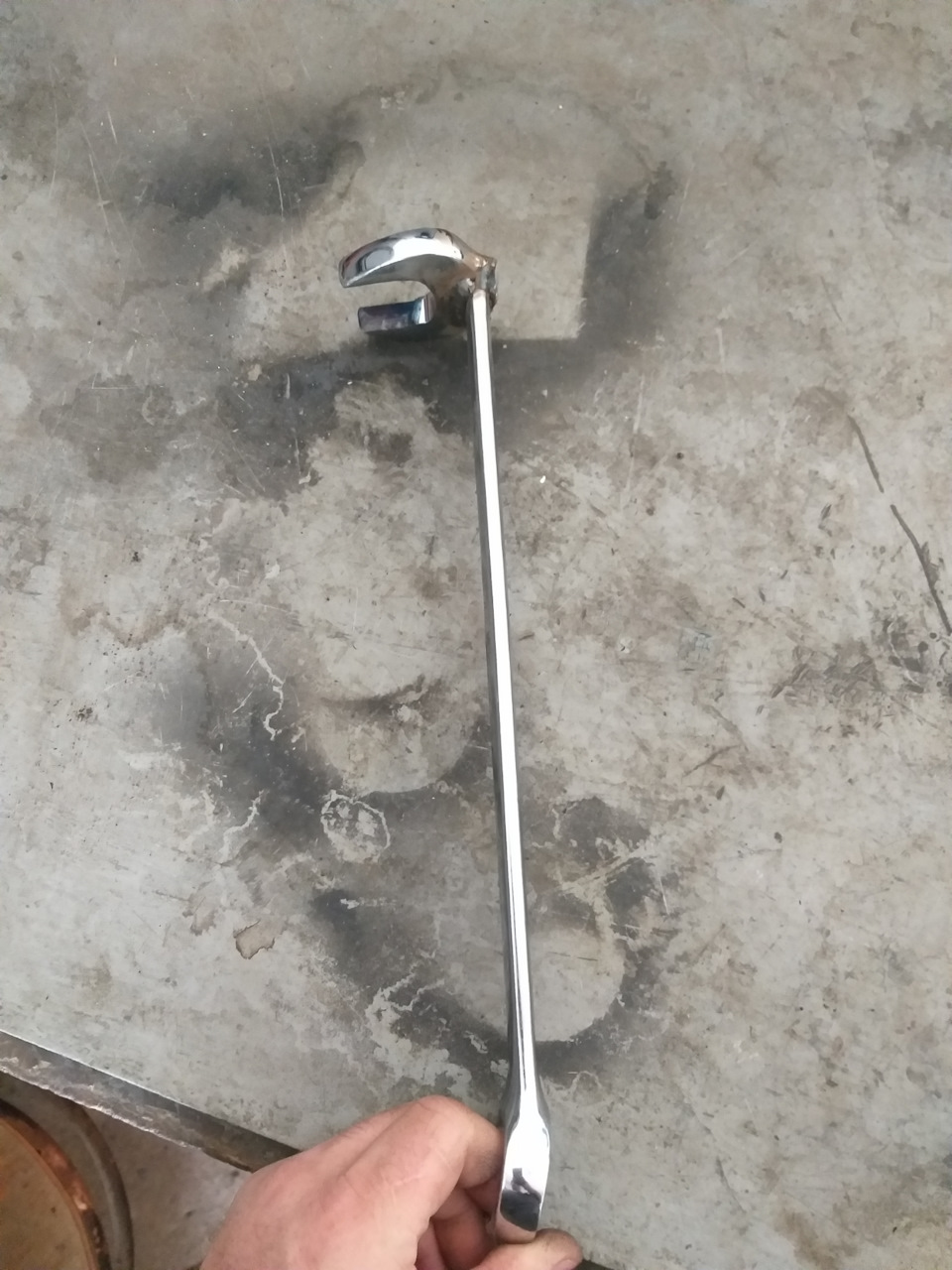

Для снятия рулевой тяги что бы не снимать рычаг был куплен ключ на 32 и расточен под 34 гайка на рулевой тяги на 34, и ключ был переварен.
. И для смазки рейки была куплена литиевая смазка Mobil.
. Сам процесс замены есть на Ютубе, процес занял минут 20, еще попутно смазал рейку слева. Рейка стучать перестала.
Дорого и сложно: что ломается в рулевых рейках с ГУР, и как их ремонтируют
Реечный рулевой механизм с интегрированной системой гидроусилителя рулевого управления или, проще говоря, рейка с гидроусилителем – это то, ремонта чего надеется избежать хозяин любого подержанного автомобиля. Иногда при первых признаках неисправности вроде гудения насоса, стука рейки или подтекания жидкости машину и вовсе предпочитают продать, чтобы не связываться с дорогостоящим ремонтом. Если помните, мы уже описывали процесс замены рейки в сборе – но это самый простой вариант при условии неограниченного финансирования. Если же стоимость рейки становится причиной резкого выброса адреналина ввиду ее ценника, то прибегают к ее ремонту. Сегодня мы рассмотрим полный процесс ремонта рулевого механизма с гидроусилителем от момента попадания его в приемку (отдел приема) до момента передачи отремонтированного изделия заказчику, а попутно выясним, насколько это сложная операция, и почему она столь недешева.
Рейки с ГУР: как устроены и какими бывают
П о сути своей все реечные рулевые механизмы с гидроусилителем одинаковы. Однако при более подробном изучении можно выделить некоторые нюансы. Например, насечка зубьев на штоке рулевого механизма может быть прямой, под углом и с переменным шагом зубьев. Достоинства и недостатки каждого из вариантов в рамках этого материала рассматривать не будем.
Итак, принцип действия, как мы уже выяснили, один: шток перемещается во втулках, установленных в корпусе рулевого механизма, и уплотняется сальниками. Также существуют реечные механизмы с треугольным валом, как его называют мастера. Правда, одним и чуть ли не единственным из его достоинств можно назвать лишь возможность более раннего определения износа. В остальном он имеет только недостатки, самым существенным из которых является невозможность замены втулки и сальника штока без снятия поршня гидроусилителя (к этому мы еще вернемся ниже).
Шток рулевого механизма, независимо от исполнения, поджимается специальным упором, с помощью которого регулируется зазор в зацеплении. Вал ведущей шестерни рулевого механизма представляет собой единое целое с золотником. Золотник – это специальный перепускной клапан, который в зависимости от того, в какую сторону вы крутите руль, перенаправляет поток рабочей жидкости в полость справа или слева от поршня, смонтированного на штоке рулевого механизма, помогая тем самым вам во вращении руля. Поршень этот двигается внутри цилиндра, который является частью корпуса всего рулевого механизма.
Отдельно стоит упомянуть о вентиляции внутри рулевого механизма. Дело в том, что пыльники довольно плотно прижимаются к рулевым тягам и корпусу рулевого механизма, а потому при перемещении штока в одном из пыльников может создаться разрежение, что, в свою очередь, чревато ускоренным износом самого пыльника или, что еще хуже, подсосом пыли или грязи снаружи в корпус. Конструкторских решений данной проблемы существует три: вентиляционные каналы в штоке рулевого механизма, вентиляционные каналы в корпусе рулевого механизма, соединенные трубкой, и вентиляционные каналы в пыльниках, которые также соединены трубкой.
Последний подход, надо признать, самый ненадежный. Если трубку сорвет или повредится пыльник в месте подсоединения, рулевой механизм сразу же наполнится водой и грязью, что незамедлительно приведет вас туда, где побывали мы, чтобы создать данный материал.
Насосы ГУР
Прежде чем перейти к нюансам эксплуатации и поломок, стоит отдельно упомянуть один из наиболее дорогостоящих элементов ГУР – его насос. Существует два типа насосов, отличающихся по типу привода – с приводом от коленчатого вала двигателя и с приводом от электродвигателя. Сегодня мы рассматриваем насос в первом исполнении.
Устроен он довольно просто: две плиты, в которых вырезаны каналы забора и подачи рабочей жидкости, накрывают статорное кольцо с эллипсоидным профилем, внутри которого вращается ротор с лопатками.
Втулка рулевой рейки (замена без снятия рейки).

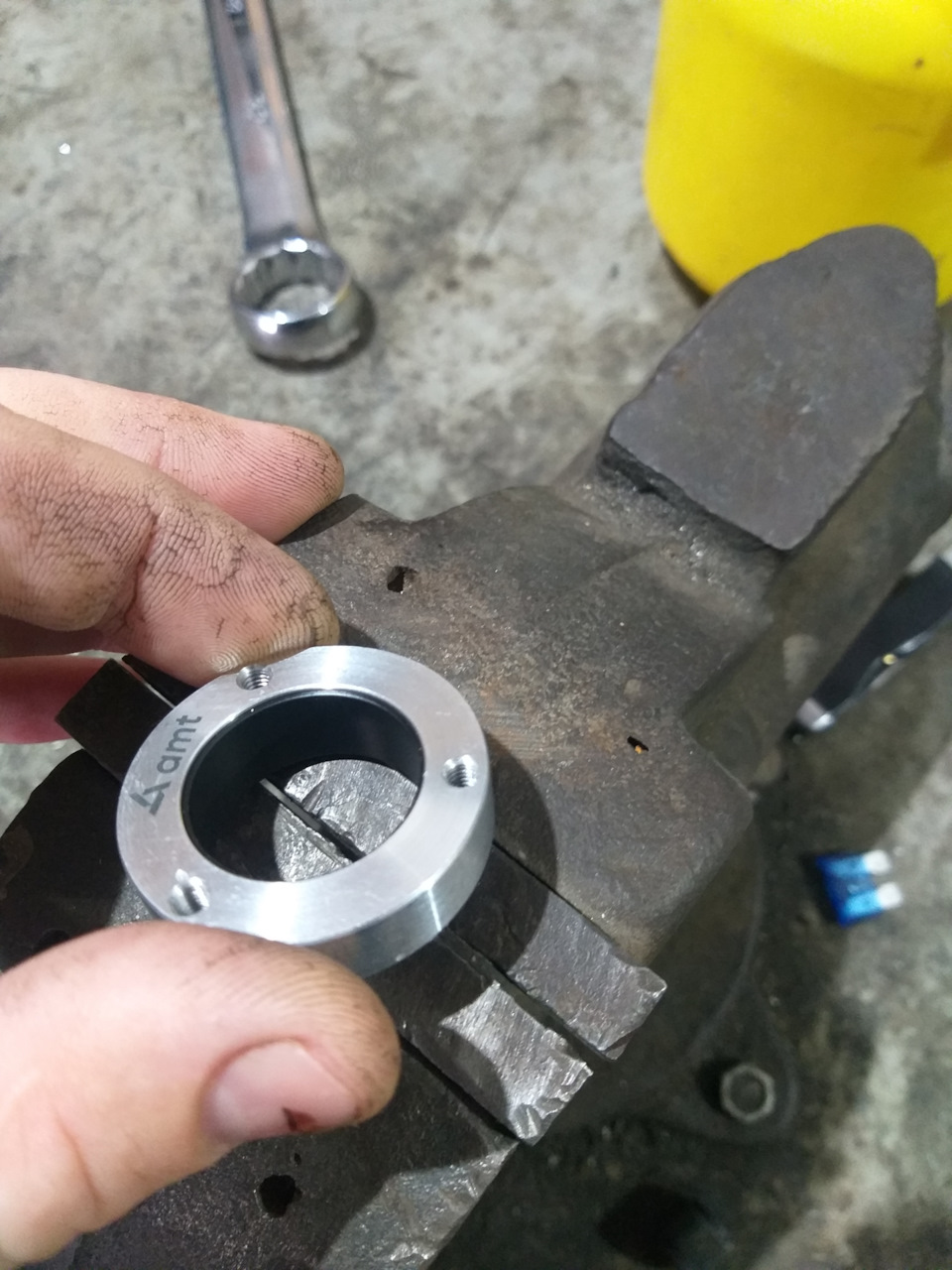

Для «доведения» втулки необходимо докупить пару уплотнителей и сделать несколько прорезей, а для монтажа всего этого дела — надыбать стопорное кольцо типа DIN 472 диаметра 32 (я нашел в КрепМаркете, искал долго).
На обычной СТО мне никто втулку поменять не согласился, все отправляют к тем, кто занимается рейками. А те, кто занимается рейками, просят за ремонт рейки от 7к минимум (дешевле новую купить). Ямы у меня нет, эстакады тоже, поэтому взвесив все «за» и «против» и разжившись недостающим инструментом, я решился-таки на самостоятельный ремонт рейки.
Тягу откручивал газовым ключом. Оказалось, что она была застопорена путем загиба обоймы и этот загнутый кусочек откололся, видимо, в процессе откручивания, но это ничего, на скорость не влияет. Материал там типа силумина, хрупкий какой-то, поэтому я не рискнул ее загибать при обратной установке, затянул посильнее и все.

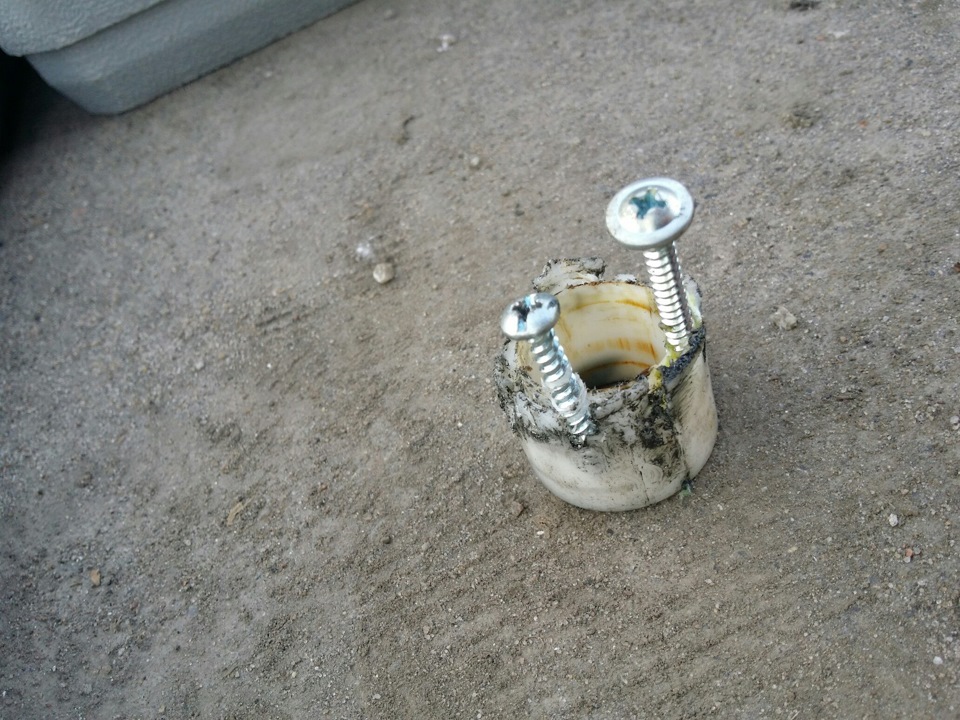

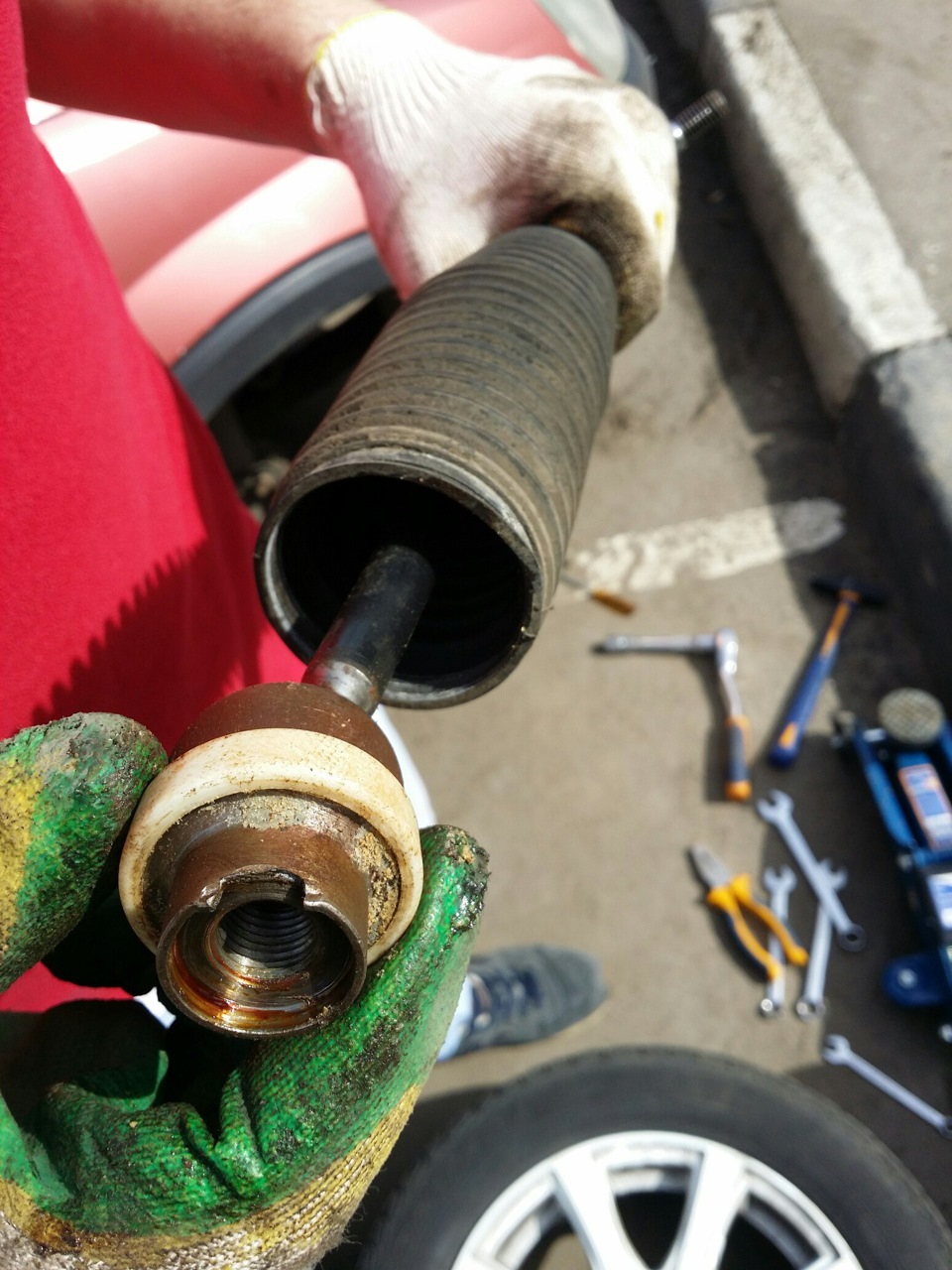

После того, как сняли рулевую тягу вы увидите внутри втулку белую — вот ее и надо вытащить как-то. Заняло это действо у меня часа 2. В итоге обломав отверткой все «ушки» и закрутив во втулку пару саморезов, ее удалось-таки выдавить путем выкручивания руля (вал выдвигался и давил на шляпки саморезов с обратной стороны).
Внимание! Если надумаете делать так же, делайте аккуратно. Важно вкрутить саморезы именно по центру стенки втулки, чтобы не закоцать вал. Можно сначала тонким сверлом наметить отверстие. Саморез надо выбрать такого диаметра, чтобы он не прорезал втулку и не стал обдирать вал.
Далее нужно все обильно набить смазкой (я использовал литол) и надеть новую втулку на вал рулевой рейки. После того, как втулка уперлась в корпус, я ее сначала вдавил руками, чтобы она хоть немного села, а потом, постепенно задвигая вал, аккуратно вбивал втулку высокой головкой, подходящей по диаметру.
Далее все проверил, вал ходит, втулка не шевелится, стопорное кольцо в паз зашло — можно собирать все обратно.
Далее обратно натягиваем пыльник и закрепляем хомутами, купленными заранее.
Естественно, в процессе ремонта закоцал все руки и тут я вспомнил, что у меня есть оригинальная немецкая аптечка, решил глянуть, чем можно залепить палец, чтобы грязь особо не попадала в рану.
Вообще, в ней много всего, но все на немецком. Если я правильно понял, есть бинты стерильные, бинты эластичные, ожоговые компрессы, термоодеяло, перчатки стерильные, пластыри и какие-то салфетки еще. Ну и ножницы, которые на фото. Короче, аптечка клевая!
Положительные впечатления:
Дребезг на кочках пропал. Я до конца не верил, что дело во втулке, ибо старая втулка сидела очень плотно, да и вал вроде не люфтил в ней, когда я его руками дергал, но, тем не менее, дребезг правда пропал. Теперь слышно, как резина на кочках шумит, а раньше было слышно все, что угодно, кроме резины. В процессе ремонта проверил все шаровые соединения — люфтов нет, пыли нет, смазка есть. Надо с водительской стороны тоже проинспектировать все это дело!
Отрицательные впечатления:
Руль стал немного туже, но, что более всего удручает — практически пропала обратная связь, т.е. при повороте руль на место самостоятельно не возвращается. То ли я криворукий и плохо прорезал втулку, то ли втулка немного не подошла под степень износа моих деталей, то ли изначально выточена неверно, хотя у всех она вставала нормально, но факт остается фактом. Где-то пишут, что через 500-1000 км все пройдет и приработается, но я что-то сомневаюсь. Пока так поезжу и посмотрю, становится ли лучше. Если в пределах разумных сроков ничего не наладится, придется покупать оригинальную втулку из ремкомплекта и снова менять. Если же все наладится, то сделаю сход-развал и буду наслаждаться отсутствием этого бесявого дребезга на каждой неровности! Ну и, конечно же, сложность самого процесса ремонта. Без снятия рейки выковырять старую втулку оказалось очень непросто, что пришлось даже прибегнуть к варварским методам.
Воспринимайте данный отчет не как инструкцию к действию, а скорее как чужой опыт в картинках и подумайте лишний раз, стоит ли лезть туда самому и без снятия рейки!
Замена втулки рулевой рейки
Выкладываю очень важный для многий мегановодов отчёт о замене втулки рулевой рейки.
Симптомы проблемы:
1) сильный глухой стук спереди при проезде неровностей на небольшой скорости,
2) люфт рейки справа и как следствие невозможность нормально выставить схождение,
3) «нечёткий ноль», т.е. на более-менее большой скорости руль не возвращается в нулевое положение,
4) глухой стук при быстром коротком качании руля влево-вправо на стоЯщей машине.
Для решения этой проблемы официалы предлагают заменить рейку в сборе, очень дорого, порядка 21000 руб. за оригинал, 11000 руб. за неоригинал.
Причина проблемы — маленькая пластмассовая втулочка в рейке справа. внутри неё ходит рейка, втулка разбивается и начинается люфт.
Рецепт ремонта взят на форуме российского меган-клуба, за что ему огромное спасибо! А ещё огромное спасибо BIGmasik ‘у, без него я бы это всё не осилил.
Т.к. замены этой втулки завод Рено не предусмотрел, соответственно ремкомплекта для замены он не выпускает. Но методом тыка господа форумчане определили, что для реношной рейки идеально подходит втулка ZF от автомобиля BMW (не знаю какой модели). Каталожный номер для заказа — 7820 023 188, стоимость 81,61 российских руб. Немного меньше, по сравнеию со стоимостью новой рейки)
(на фото видны резиночки, которые я купил отдельно, впоследствии снял, т.к. они оказались не нужны)
Итак, по порядку:
1) поддомкрачиваем автомобиль, откручиваем правое по ходу движения колесо

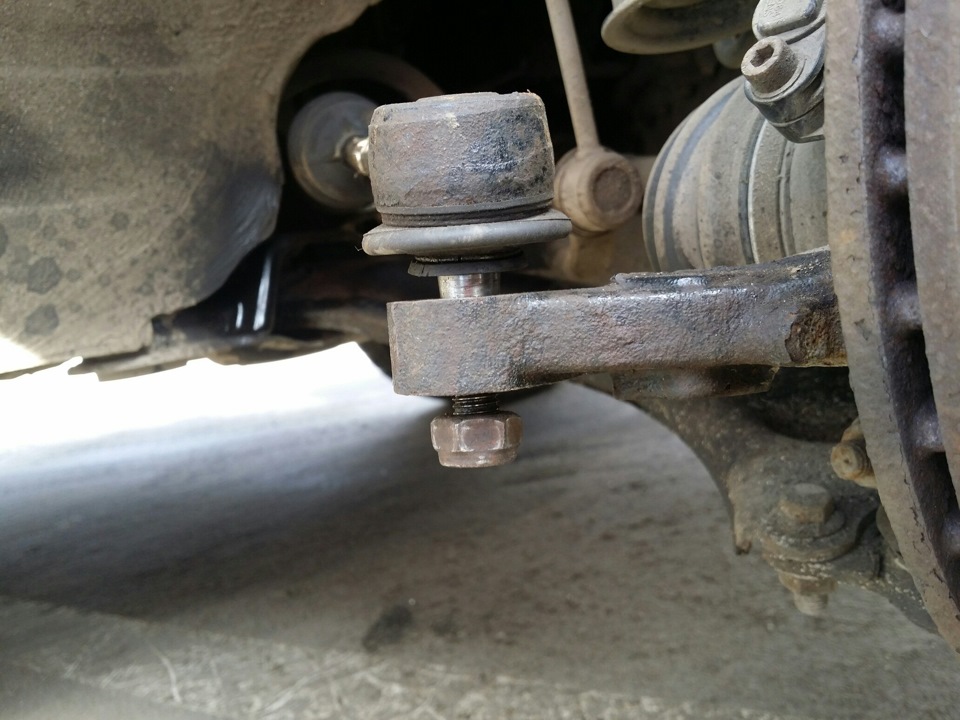

2) откручиваем гайку рулевого наконечника
3) отсоединяем наконечник
4) выкручиваем руль в крайнее левое положение, обрезаем пластмассовые хомуты пыльника рейки (в последствии один из них заменил на металлический, при первой возвожности заменю и второй)
5) откручиваем контрящую гайку наконечника, откручиваем наконечник, снимаем пыльник рейки
6) разводным ключом откручиваем тягу (для этого просовываем ключ за нижний рычаг подвески под двигатель, один человек тянет вниз, находясь в яме, второй сидит в колёсной арке и поправляет газовый ключ после каждого поворота
7) выворачиваем руль в крайнее правое положение. теперь можно хорошо увидеть втулку
8) теперь поддеваем втулку длинной отвёрткой, помощник должен покачать рулём вправо-влево, пока втулка не выйдет. в моём случае втулка легко разломалась, поэтому пришлось выковыривать остатки
9) запихиваем новую втулку, пришлось повозиться
10) набиваем смазку (литол)
11) прикручиваем тягу, смазываем шарнир тяги на всякий случай
12) ставим пыльник на место, затягиваем хомутами, прикручиваем рулевой наконечник к тяге и контрим контргайкой
13) прикручиваем наконечник к поворотному кулаку, после ставим колесо
14) едем на развал-схождение
15) наслаждаемся тишиной рейки и отсутствием люфта
Работа заняла 2,5 часа, серьёзных проблем не было.
UPD: на пробеге 170000 всё-таки произвёл ремонт рейки на сервисе, т.к. разбило втулки не только справа, но и слева, в районе электроусилителя
Расшифровка по запчасти:
Название запчасти: Втулка, вал сошки рулевого управления
Производитель: ZF Lenksysteme
Номер запчасти: 7820 023 188 (7820023188)
Неоригинальная запчасть
Неоригинальный (артикульный)
номер запчасти: 13140 01
Оригинальный (конструкционный)
номер запчасти: 32 11 1 116 910
Штрих-код (номер EAN): 40 47437 02166 2
Применяемость: BMW 3 (E21)
Кросс-коды:
UPD3:
Очень грамотный отчёт по ремонту рейки: www.drive2.ru/l/4202122/
UPD4:
Чертёж втулки для изготовления собственными силами: www.drive2.ru/l/4206859/
UPD5:
Данный пост я писал весной 2010 года, сменил уже два автомобиля, поэтому НА ДАННЫЙ МОМЕНТ всех нюансов поведения автомобиля, места покупки запчастей и прочих нюансов я уже не помню, принимайте это к пониманию, пожалуйста!
