Втулочная тема
Для понимания — о чем речь. Слово «втулки» у мастеров по ремонту акпп — слово почти нарицательное, такое же как «фрикционы».

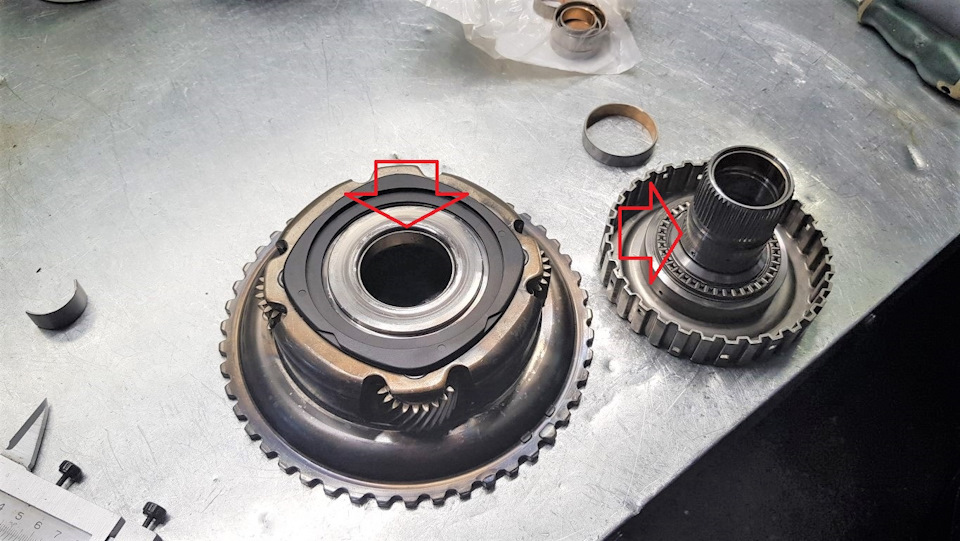

Устройство.
В большинстве акпп, внутренние валы (бОльшая часть) — вращаются не на подшипниках качения, а на подшипниках слольжения, т.е во втулках. Принцип тот же, что и вкладыши коленвала. Только там как правило — две половинки, а в коробке — целая втулка.
Аналогия с коленвалом — достаточно хорошая в том плане, что износ втулки приводит к биению вала, вибрациям вала и возможным последующим разрушениям.
Также очень важно понимать следующее — втулка часто является ограничителем давления масла. Т.е. при заметном износе и зазоре — масло начинает сильно «протекать» через зазор и таким образом — падает напор/давление масла в определенном узле, например фрикционном пакете. Что в свою очередь приводит к последующей пробуксовке пакета, износе и т.д.
Вот насколько важна эта деталь, её надёжность, износостойкость.
Втулки — сменные. Фактически — это расходный материал и при капитальном ремонте — старые втулки меняются на новые. Меняются — методом — запрессовки новых.
В какой то момент, начинается достаточно интенсивный износ втулок.
Последствия:
— вибрации валов (и далее — износ механизмов)
— увеличение зазора приводит к увеличению внутренних утечек масла = падает давление в определенных узлах = (например) падает давление сжатия фрикционного пакета = пакте начинает пробуксовывать = происходит несвоевременное включение передачи, с толчками, удары = фрикционы начинают работать в режиме долгой пробуксовки, еще сильнее изнашиваются = грязь попадает и загрязняет масло = грязное масло приводит к еще большему износу втулок = и далее по кругу… фух 🙁 так умирают фрикционы.
Вот что такое «втулки» — слово, которые многие слышали, но не всегда понимали — про что это?
Подписывайтесь и не переключайтесь.
Подписывайтесь на наш блог, чтобы не пропустить интересную и полезную информацию!)
Капитальный ремонт АКПП BMW, Audi, Land Rover, Jaguar, Volkswagen, Jeep, Cadillac, Infiniti, VOLVO, Renault, TOYOTA. Бесплатная диагностика АКПП. Онлайн консультации. Бесплатная эвакуация.
Москва
Ровной всем дороги: как и зачем менять втулки стабилизатора
Стабилизатор поперечной устойчивости – штука интересная. Главная его особенность – частая недооценённость автолюбителями, особенно теми, кто за рулём недавно или ничего круче «девятки» с вытекшими амортизаторами не видел. Действительно, его можно вообще снять и выкинуть – машина всё равно будет ездить. Правда, плохо.
Не надо крениться!
Е сли бы автомобили ездили всегда по прямой, да ещё бы не разгонялись и не тормозили, стабилизатор был бы не нужен вовсе. Его работа начинается каждый раз, когда машина пытается наклониться. Будь это поперечный крен при повороте или продольный при торможении – стабилизатор пытается удержать кузов параллельно поверхности дороги. И несмотря на элементарность конструкции, у него это неплохо получается.
Стабилизатор – всего лишь тяга, соединяющая подрамник с креплением колеса (сегодня мы будем говорить о передней подвеске МакФерсон, поэтому скажем проще – с рычагом подвески). Нельзя не отметить, что как раз МакФерсон очень и очень нуждается в использовании стабилизатора, в основном из-за некоторой компромиссности конструкции. Угол развала там статичен, но при кренах он меняется в силу особенности схемы подвески. Чем это плохо? Тем, что изменение углов развала неизбежно сокращает площадь контакта шины с дорогой. И единственный способ избежать этого явления – снизить крен. Тут и помогает стабилизатор, который работает как торсион: при поперечном крене противоположные концы, закреплённые в рычагах, начинают перемещаться в разные стороны, закручивая среднюю часть. Возникающий момент препятствует дальнейшему относительному перемещению колёс, уменьшая крен. Как видите, работает это очень просто.
Но чтобы не стать поклонником культа стабилизатора, необходимо сказать и пару слов о его недостатках. Во-первых, стабилизатор волей-неволей уменьшает ход подвески. Конечно, для легкового автомобиля это не критично, а вот для внедорожника бывает вредным. Ну, а во-вторых, не стоит увлекаться заменой стабилизатора на какие-то более жёсткие, что иногда любят делать некоторые автовладельцы. По их мнению, более прочный стабилизатор поможет практически полностью избежать кренов и из Жигулей сделает болид Формулы-1. Это – весьма опасное заблуждение.
Первое же, с чем столкнётся Кулибин с железякой толщиной в руку в передней подвеске, – это неожиданно лёгкому уносу в занос вследствие нездорового дисбаланса сцепления передних и задних колёс с дорогой (у задних он будет недостаточным). Надо понимать, что инженеры, разрабатывающие подвески, тщательно рассчитывали не только каждую из подвесок, но и их совместную работу. И если некорректно вмешаться в работу одной из них, снизится управляемость в целом, хотя крен, вполне возможно, и станет чуть меньше.
Так, а при чём тут втулки, и зачем их менять? Как я уже говорил, стабилизатор должен иметь возможность скручиваться от разнонаправленных усилий на правом и левом колёсах. Если его приварить или любым другим способом жёстко прикрепить к подрамнику, он такой возможности будет лишён, поэтому он и крепится на нём с помощью втулок. Со временем они стираются, и стабилизатор начинает в них «гулять».
Этот люфт, как и любой другой, увеличивает степени свободы детали, которые сводят «на нет» все его возможности предотвращения крена. И тогда в поворотах машина начинает заваливаться на бок сильнее, чем следует.
Не каждый автолюбитель сразу это заметит, поэтому меняют втулки в других случаях: если выявят износ в ходе диагностики подвески, или если он уже начинает стучать. Впрочем, вторая ситуация обычно более характерна не вследствие физического износа, а вследствие хорошего удара или другого механического воздействия.
Итак, мы прониклись пониманием того, что втулки периодически подлежат замене, и это совершенно нормально. Посмотрим, как это делать.
Что понадобится?
Что хорошего в этом ремонте – он недорогой. И я бы даже сказал, что нет смысла делать его своими руками, какими бы умелыми они ни были. Поэтому поедем в сервис и просто понаблюдаем, как это делает специалист.
Инструмента понадобится минимум: головка на 18 мм и ключ (или головка) на 10. Но посмотрите на ключ: чего это его так жизнь покалечила? На самом деле, перед нами не просто ключ, а Модернизированный Специнструмент Алексея Телешова, будем называть его так.
Так как мы будем менять втулки на Логане, придётся учитывать некоторые его особенности, поэтому такой хитрый ключ может пригодиться. Кроме того, придётся искать подъёмник, а вполне вероятно, что и гидравлическую стойку (мы, во всяком случае, её использовали) вместе с «болгаркой». Так что несмотря на кажущуюся простоту, не так всё и просто.
Теперь о стоимости запчастей. Нет смысла гоняться за оригиналом, есть весьма достойные производители, тем более что втулка – это кусок резинки, и там что-то сделать не так тяжело. Поэтому обращаем внимание на две ходовые модели: французский Sasic за 160 рублей и бельгийский Sidem за 180. Мы выберем Sasic.
Заезжаем в бокс и встаём на подъёмник.
Как это обычно происходит с резьбовыми соединениями внизу машины, они все давно покрылись слоем грязи и закисли. Поэтому перед началом работы есть смысл полить болты WD 40. Чуть-чуть ждём и вытаскиваем на свет тот самый ключ с переломанной судьбой и пытаемся открутить болт на десять сверху (видно на фото).
Естественно, это так же бесполезно, как просить кота быстрее проходить в приоткрытую дверь (если у вас есть кот, вы поймёте всю тщетность замысла). Но нам в данном случае помогает сама конструкция логановской подвески: этот болт обычно просто срезают, ибо его назначение непонятно никому, даже у более тяжёлого и внедорожного Дастера этот узел сделан проще и чуточку нежнее (и болт там меньшего диаметра). Поэтому специалист рисует белым маркером отметку, по которой надо будет срезать ушко хомута. Теперь дело за «болгаркой»: отрезаем это ушко и переходим на другую сторону.
