Меры электробезопасности при производстве путевых работ.
Все путевые работы на электрифицированных участках железных дорог руководитель работ должен организовать так, чтобы исключалась возможность приближения рабочих и применяемых ими приспособлений на расстояние менее чем 2 м к находящимся под напряжением и неогражденным проводам или частям контактной сети и ВЛ.
7.1. При производстве путевых работ без снятия напряжения с контактной сети необходимо принять меры, исключающие нарушение цепи протекания по рельсам обратного тягового тока.
При разгонке зазоров с разрывом рельсовой колеи в местах разрывов работниками путевого хозяйства должны быть предварительно поставлены и надежно закреплены струбцинами или двумя крюковыми болтами к подошве рельсов временные перемычки из медного провода (здесь и далее во всех случаях, кроме отдельно оговоренных, сечение временных перемычек должно быть не менее 50 кв. мм при переменном токе и 120 кв.мм при постоянном токе; места закрепления перемычек к подошве рельсов должны быть зачищены), позволяющие раздвинуть рельсы в стыке на 200 мм.
При смене шпал в изолирующих стыках не должно нарушаться соединение дросселей-трансформаторов с рельсами, а также других проводов, присоединенных к рельсам.
Допускается открепление работниками службы пути перемычек дросселей-трансформаторов от сменяемых шпал с последующим прикреплением их к вновь уложенным шпалам.
7.2. При одиночной смене шпал и других путевых работах заземляющие и соединительные провода, перемычки дросселей-трансформаторов, путевых коробок, рельсовых цепей и других устройств электрификации и СЦБ должны отводиться работниками путевого хозяйства в сторону без отсоединения их от рельсов и без повреждения.
После выполнения работ отводимые заземляющие и соединительные провода и перемычки должны быть прикреплены к шпалам так, чтобы исключалась возможность касания их с соседними рельсами.
7.3. Работникам хозяйства пути запрещается:
— отключать от рельсов рабочие заземления;
— отключать от рельса перемычку ДТ, а также среднюю точку ДТ.
Провода рабочих заземлений в местах их присоединения к рельсу обозначают установкой специального зажима и знака-указателя «Опасно. Высокое напряжение» с изображенной на нем стрелой красного цвета (рис. 7.1), предупреждающего персонал о недопустимости ошибочных отключений рабочего заземления.
Кроме того, с внешней стороны головки каждого рельса в месте подключения к нему рабочего заземления или перемычки от ДТ, к которому подключено рабочее заземление, работниками путевого хозяйства должна быть нанесена полоса красной краской на всю высоту головки рельса и длиной не менее 20 см.
Рис.7.1 Знак-указатель опасного места и зажим, присоединяющий провода рабочего заземления к рельсу и окраска головки рельса.
1 – провод рабочего заземления, 2 – зажим заземления, 3 – знак-указатель опасного места с изображенной на нем стрелой, 4 – полоса красного цвета
7.4. В путевых машинных станциях и дистанциях пути на схемах обслуживаемого участка железной дороги должны быть нанесены точные места пересечения железнодорожных путей всеми кабельными линиями с указанием глубины прокладки.
Должны быть также нанесены кабели, уложенные в полосе отвода. Руководитель путевых работ при проведении инструктажа работающих должен определить меры, исключающие повреждение кабелей путевыми машинами или инструментом. При этом следует учитывать, что кабели прокладываются в блоках или трубах на глубине не менее 1 м от полотна дороги (не менее 0,8 м от подошвы шпал).
7.5. При одиночной смене рельсов без снятия напряжения с контактной сети одновременная смена рельсов на обеих рельсовых нитях запрещается. Перед сменой рельса на звеньях, соседних с заменяемым, работниками путевого хозяйства должны укладываться и плотно закрепляться к подошве рельсов с помощью струбцин или двух крюковых болтов две временные поперечные перемычки (рис. 7.2).
Рис.7.2 Схема установки временных поперечных перемычек при смене рельса на электрифицированном участке.
Смена рельсов, к которым подсоединены устройства СЦБ (дроссель-трансформаторы, путевые коробки, рельсовые педали и др.), должна производиться при участии электромеханика СЦБ.
Перед сменой рельса в изолирующем стыке работники путевого хозяйства должны уложить и закрепить временную поперечную перемычку на остающихся в пути рельсах с той стороны изолирующего стыка, с которой расположен заменяемый рельс, и с той же стороны средний вывод путевого дросселя соединить временной перемычкой с рельсом, не подлежащим замене (рис. 7.3, а).
Соединение среднего вывода путевого дросселя с рельсом должно производиться электромехаником СЦБ.
Перед сменой рельса в изолирующем стыке, где установлен косой тяговый джемпер, работниками путевого хозяйства должны быть уложены и закреплены временная поперечная перемычка на остающихся в пути рельсах с той стороны изолирующего стыка, с которой расположен заменяемый рельс, и временная перемычка, замыкающая изолирующий стык (рис. 7.3, б).
Рис.7.3. Схема установки временных перемычек при смене рельса в изолирующем стыке на электрифицированном участке.
Перемычки доставляются на место работ работниками путевого хозяйства. Снятие перемычек разрешается только по окончании смены рельса после того, когда он сболчен в стыках, установлены электротяговые соединители и восстановлены заземления устройств контактной сети и СЦБ.
Отсоединение от рельсов, а также восстановление ранее снятого или случайно нарушенного заземления опор контактной сети или других сооружений, заземленных на рельс, при наличии напряжения в контактной сети запрещается.
Если при одиночной смене рельса нужно снять закрепленное на нем заземление опоры или других сооружений, то работникам путевого хозяйства необходимо предварительно надежно соединить дублирующей перемычкой заземление опоры с оставшимся в пути рельсом той же нити.
Перед сменой рельса работникам путевого хозяйства необходимо установить 2 временные поперечные перемычки между рельсовыми нитями (рис. 7.4) после чего заземление опоры работниками путевого хозяйства может быть снято.
Рис.7.4.Схема установки дублирующей и временных поперечных перемычек перед снятием заземлений опор контактной сети с заменяемого рельса на электрифицированном участке.
Снятие дублирующей перемычки разрешается только после смены рельса, сболчивания его в стыках, установки электротяговых соединителей и закрепления заземления, на замененном рельсе.
7.6. При обнаружении лопнувшего рельса, примыкающего к дроссель-трансформатору, к которому подключена отсасывающая линия или другое рабочее заземление, или если к лопнувшему рельсу подключено рабочее заземление, руководитель путевых работ должен сообщить об этом дежурному по станции, поездному диспетчеру, энергодиспетчеру или в район контактной сети. Прибывший представитель ЭЧ организует отключение соответствующих электроустановок, затем отключает рабочее заземление от ДТ или рельса, а после смены работниками путевого хозяйства рельса, подключает рабочее заземление на прежнее место.
7.7. При работах со сплошной сменой рельсов, в том числе и на путях станции, напряжение с контактной сети в пределах фронта путевых работ должно быть снято и контактная сеть заземлена представителем ЭЧ посредством установки основных заземляющих штанг, предварительно присоединенных к рельсам. Допускается присоединение дополнительных заземляющих штанг, расположенных в пределах фронта работ, к специальным заземлителям, заглубленным в земляное полотно на глубину не менее 1 м на расстоянии не менее 2 м от крайнего к обочине рельса.
В местах установки штанг рельсы соединяются между собой поперечными перемычками из медного провода, которые устанавливаются и снимаются работниками путевого хозяйства.
Ближайшие с обеих сторон от места работ междупутные соединительные перемычки между рельсами ремонтируемого и действующего путей отключаются работниками дистанции сигнализации, централизации и блокировки.
Рис.7.5. Схема заземления контактной сети при работах со сплошной сменой рельсов на участках постоянного тока.
Рис.7.6. Схема заземления контактной сети при работах со сплошной сменой рельсов на участках переменного тока и одиночных разрывах в рельсовых нитях.
По мере укладки новых рельсов заземляющие дополнительные штанги переставляются на вновь уложенные рельсы. Окончательно снимать их можно только после ликвидации разрывов рельсовых нитей между ними и при установленных основных штангах в начале и конце фронта работ. Основные заземляющие штанги (в начале и конце фронта работ) снимаются после окончания работ, сболчивания всех стыков, восстановления заземлений опор контактной сети и других сооружений и после снятия дополнительных штанг.
При наличии разрывов в рельсовых нитях по всему фронту работ на участке переменного тока дополнительные заземляющие штанги устанавливаются по всему фронту работ на расстоянии не более 300 м друг от друга (рис. 7.7).
Рис.7.7. Схема заземления контактной сети при работах со сплошной сменой рельсов на участках переменного тока и наличии разрывов рельсовых нитей.
Рис.7.8. Схема заземления контактной сети на изолирующем сопряжении при работах со сплошной сменой рельсов
Рис.7.9. Схема заземления контактной сети на изолирующих сопряжениях нейтральной вставки при работах со сплошной сменой рельсов на участках переменного тока.
При работах со сплошной сменой рельсов на стыке контактной сети станции и перегона, а также на станциях стыкования, напряжение снимается с соответствующих путей перегона и секций станций.
7.9. Ответственность за установку и снятие заземляющих штанг возлагается на представителя ЭЧ, который после получения приказа от энергодиспетчера о снятии напряжения заземляет контактную сеть в указанных руководителем путевых работ местах на фронте работ и выдает на месте руководителю путевых работ письменное разрешение на производство работ.
После окончания работ руководитель путевых работ, убедившись, что все рельсовые стыки сболчены, установлены перемычки дроссель-трансформаторов (по докладу электромеханика СЦБ), заземления опор контактной сети и других сооружений восстановлены, путевые машины приведены в транспортное положение, люди удалены с ферм машин и открытых площадок, отмечает время окончания работ на письменном уведомлении, находящемся у представителя ЭЧ. Основные заземляющие штанги (в начале и в конце фронта работ) снимаются последними и только после отметки об окончании работ. После снятия этих штанг контактная сеть считается под напряжением и приближение к ней работающих, имеющихся у них предметов и инструмента ближе 2 м запрещается.
7.10. Для пропуска обратного тягового тока и обеспечения безопасности при смене одного из крайних (входного или выходного, пути примыкания) стрелочных переводов на любой станции однопутного (рис. 7.10, а) или двухпутного (рис. 7.10, б) электрифицированного участка перед разборкой стрелочного перевода работниками пути должна быть установлена временная продольная перемычка параллельно разрыву рельсового пути (рис. 7.11, а). Перемычка должна быть из медного провода сечением не менее 100 кв. мм на участках переменного тока и не менее 240 кв. мм на участках постоянного тока.
Рис.7.10. Схема крайних (входных или выходных, путей примыкания) стрелочных переводов на однопутных (а) и двухпутных (б) электрифицированных участках (кружком обведены сменяемые крайние входные или выходные, путей примыкания стрелочные переводы).
Вместо указанной перемычки можно использовать заранее уложенные и скрепленные типовыми накладками рельсы Р38, Р43, Р50, Р65, соединенные с обоими целыми рельсами ремонтируемого пути поперечными перемычками указанного выше сечения (рис. 7.11, б). Вместо типовых накладок могут применяться дублирующие соединители того же сечения, что и временная продольная перемычка.
Перемычки (продольная или поперечная) надежно закрепляются струбцинами (или двумя крюковыми болтами к каждому рельсу) к подошвам обоих рельсов ремонтируемого пути.
Заземляющие проводники опор контактной сети, находящиеся на фронте работ, вначале присоединяются непосредственно или с помощью дублирующей перемычки к временной продольной перемычке (рельсу), а затем отсоединяются от сменяемых рельсов. После сболчивания всех рельсовых стыков стрелочного перевода заземляющие проводники присоединяются к вновь уложенным рельсам и только после этого отсоединяются от временной перемычки и снимаются.
При смене стрелочных переводов на тупиковых электрифицированных путях (тупиковые пути к пассажирским платформам, погрузочно-выгрузочные пути и т. п.) для обеспечения безопасности работающих следует либо снять напряжение с контактной сети ремонтируемых путей (если к ним не подключено еще несколько контактных подвесок), либо установить, как указано выше, продольную перемычку и выполнять работы без снятия напряжения.
Рис.7.11. Схема установки временных продольных перемычек при смене одного из крайних стрелочных переводов.
При этом контактную сеть ремонтируемых путей заземлять не требуется, приближаться к контактным подвескам ближе 2 м запрещается.
При смене всех остальных стрелочных переводов (кроме крайних) без снятия напряжения с контактной сети установка временной продольной перемычки не требуется, так как возникающий разрыв в рельсовом пути всегда замыкается другими электрифицированными путями станции.
При производстве работ по смене стрелочных переводов одновременно по двум главным путям на станции с тяговой подстанцией, когда появляется разрыв в рельсах обоих главных путей, не замкнутый тяговыми рельсами других путей станции, все питающие фидеры контактной сети на тяговой подстанции должны быть отключены. При этом питание ЭПС на соседних перегонах осуществляется от смежных тяговых подстанций. Напряжение с контактных подвесок обоих главных путей должно быть снято, и контактные подвески заземлены со всех сторон сходящихся путей.
Если на станции нет тяговой подстанции, напряжение должно быть снято с контактных подвесок главных путей, и контактные подвески заземлены со всех сторон сходящихся путей.
При возникновении в процессе смены стрелочного перевода неисправности в машине, для устранения которой требуется самому работнику или через применяемое им приспособление или инструмент приблизиться к контактной подвеске ближе 2 м, машину следует вывести на другой путь, где техническо-распорядительным актом (ТРА) станции предусмотрено снятие напряжения с контактной подвески и ее заземление (погрузочно-выгрузочные пути, пути отстоя и др.).
Если машину вывести невозможно, то работу необходимо прекратить. Руководитель путевых работ должен сообщить об этом энергодиспетчеру. Устранять неисправность и продолжать работу можно только после прибытия представителя ЭЧ, отключения и заземления им контактной подвески.
Дроссельные перемычки и электротяговые соединители втулочные
Перемычки дроссельные и соединители электротяговые втулочные предназначены для крепления в отверстия рельсов для пропуска тягового тока при эксплуатации в обратной рельсовой цепи.
Перемычки (дроссельные, междроссельные, междурельсовые и междупутные) служат элементами обратной тяговой рельсовой сети на участках с электротягой постоянного и переменного тока в условиях с умеренным и холодным климатом и обеспечивают:
Поставляются на сеть дорог ОАО «РЖД» с 2010 года
Внутреннее коническое отверстие втулки сопряжено с конической поверхностью штепселя. Наружная цилиндрическая поверхность втулки сопрягается с поверхностью отверстия в шейке рельса. При забивании штепселя его коническая поверхность деформирует втулку в радиальном направлении, и она полностью облегает поверхности штепселя и отверстия в шейке рельса.
Применение деформируемой втулки позволяет увеличить площадь контакта изделия с рельсом, компенсируя при этом наличие дополнительного переходного сопротивления «втулка-штепсель».
Герметизация соединения и применение консервационной электропроводной смазки повышает надежность работы изделия в целом.
Конструкция узла крепления применима для стального, сталемедного, в т.ч. эластичного провода.
Принципиальная схема узла крепления
Штепсель-провод
Для сечения провода 70 мм 2
Для сечения провода 95 мм 2
Для сечения провода 120 мм 2
Провод- шина
Для сечения провода 70 мм 2
Для сечения провода 95 мм 2
Для сечения провода 120 мм 2
*без учета сопротивления отрезка (участка) провода, с которым измеряется переходное сопротивление;
** при максимальном ускорении до 40 в вертикальном и 15 в горизонтальном направлениях
1.Просверлить отверстие диаметром 22 мм в шейке рельса, при использовании отверстия выполненного ранее, с его поверхности необходимо удалить пыль и ржавчину.
2.Распаковать штепсельный узел, удалить консервационную смазку. На поверхность втулки нанести тонкий равномерный слой электропроводной смазки марки «КРЭЦ» (поставляется с изделиями из расчета одна упаковка на 30 изделий).
3.В коническое отверстие втулки ввести до упора штепсель и нанести по торцу два-три несильных удара молотком массой не более 1 кг вдоль оси штепселя. Проверить качество опрессовки втулки в отверстии рельса. Установить стакан, навинтить и подтянуть гайку до упора стакана в шейку рельса, удерживая штепсель от поворота. Вновь нанести по торцу штепселя два-три несильных удара, подтянуть гайку, стопорить контргайкой.
4.Дальнейший монтаж изделия (подключение к дроссель-трансформатору и т.д.) произвести согласно действующей документации.
5.Проверить электрическую цепь по контролируемым параметрам.
ВРЕМЕННАЯ ПЕРЕМЫЧКА ДЛЯ ПРОПУСКАНИЯ ТОКА С МАГНИТНЫМИ ЗАЖИМАМИ
Полезная модель относится к области сигнализации, централизации и блокировки на железнодорожном транспорте и может быть использована в рельсовых цепях для пропускания обратного тягового тока при производстве путевых работ без снятия напряжения с контактной сети, в частности при разгонке зазоров, при одиночной смене рельсов с разрывом рельсовой колеи.
Задачей заявляемого технического решения является повышение безопасности путевых работ без снятия напряжения с контактной сети. Технический результат заключается в снижении затрат и времени при проведении путевых работ без снятия напряжения с контактной сети. Указанный технический результат достигается временной перемычкой для пропускания тока с магнитными прижимами, характеризующейся тем, что состоит из двух магнитных прижимов, установленных на рельсах и соединенных токопроводным кабелем, при этом магнитный прижим состоит из двух магнитов, размещенных в корпусе из магнитопроводного материала, один из которых подвижный, прокладки, расположенной между магнитами, немагнитной токопроводящей крышки, рукоятки для перемещения подвижного магнита, узла соединения токопровода с немагнитной токопроводящей крышкой, при этом магнитный прижим имеет магнитное поле, создаваемое постоянными магнитами, магнитные потоки которых, при расположении магнитов с одноименными полюсами друг над другом, суммируются, замыкаются через корпус магнитопроводный и рельс, увеличивая силу притяжения прижима к рельсу, при расположении магнитов с разноименными полюсами друг над другом, магнитные потоки вычитаются, замыкаются через корпус магнитопроводный и рельс, уменьшая силу притяжения прижима к рельсу.
О произведении
Портал НЭБ предлагает вам прочитать онлайн патент «ВРЕМЕННАЯ ПЕРЕМЫЧКА ДЛЯ ПРОПУСКАНИЯ ТОКА С МАГНИТНЫМИ ЗАЖИМАМИ», заявителя Герасимова Галина Ивановна (RU). Содержит 8 ст.
Выражаем благодарность библиотеке «Федеральный институт промышленной собственности, отделение ВПТБ» за предоставленный материал.
Интересные и нужные сведения о строительных материалах и технологиях
Возведение перемычек
Перемычками называются временные напорные сооружения, предназначенные для ограждения котлованов от затопления их водой в период возведения гидротехнических сооружений или их ремонта.
Основные требования к перемычкам обусловливаются их назначением и временным характером. Как напорные сооружения перемычки являются плотинами и к ним предъявляются соответствующие требования с точки зрения устойчивости, прочности, водопроницаемости и защиты от воздействия потока воды. Как временные сооружения перемычки относятся к IV классу капитальности (в отдельных случаях к III) с соответствующим снижением коэффициентов запаса. Как сооружения разбираемые перемычки должны удовлетворять требованию легкости разборки.
В зависимости от условий возведения и работы перемычки подразделяются на речные и морские.
Речные перемычки принято различать в основном по двум признакам: по местоположению в русле реки относительно оси водотока и по конструкции и материалам. По первому признаку различают продольные, верховые поперечные и низовые поперечные перемычки (Рис.2.1.).

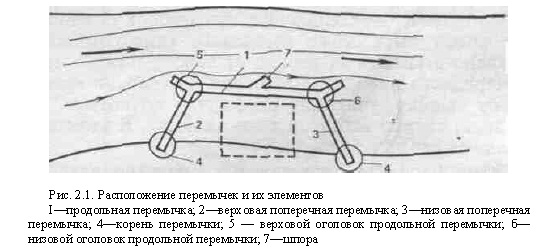

Обычно перемычки не допускают перелива через гребень. Однако, иногда применяют так называемые затопляемые перемычки, допускающие перелив через гребень перемычки при пропуске максимального расхода. Для возможности безопасного перелива воды через гребень затопляемых перемычек последние должны иметь соответствующую конструкцию и крепления гребня и откосов.
Плановые и высотные отметки перемычек определяются исходя из основных требований к ним применительно к конкретным условиям работы и местоположению.
Расчеты устойчивости, прочности и водопроницаемости выполняются по методам и формулам для подобного типа плотин с учетом временного характера перемычек (пониженного класса сооружений).
Большое значение для безопасной эксплуатации перемычек имеет их правильное плановое расположение, которое позволяет добиться плавного сужения потока, избежать размывов перемычки и русла реки. Плановое расположение перемычек определяется условиями возможного сужения русла реки, размерами и формами сооружений и котлованов под них, допустимым приближением перемычек к основным сооружениям.
Для крупных сооружений плановое положение перемычек обычно уточняется лабораторными исследованиями. Наиболее ответственными являются продольные перемычки, а в них верховой и низовой оголовки. Верховой оголовок выполняется ряжевым или из металлического шпунта и предназначается для обеспечения плавного обтекания продольной перемычки.
Выбор типа перемычки
Тип перемычки выбирается на основе технико-экономического сравнения вариантов. При прочих равных условиях предпочтение отдается вариантам с максимальным использованием местных строительных материалов при минимальных затратах материальных и трудовых ресурсов.
Для уменьшения общей стоимости сооружений необходимо при выборе типа перемычек стремиться к включению перемычек в состав основных сооружений (земляных плотин, дамб) или к использованию отдельных частей основных сооружений в качестве перемычек (например, секций бетонных плотин, раздельных стенок).
Существенное влияние на тип перемычек оказывают компоновки гидроузлов и соответствующие им схемы пропуска строительных расходов.
Для пойменных компоновок характерно расположение перемычек в основном на пойме. В этом случае, как правило, стеснение русла не очень значительное. По конструкции эти перемычки могут быть самыми разнообразными в зависимости от наличия местных строительных материалов.
Для русловых компоновок характерно значительное сужение русла реки перемычками и двухочередное возведение бетонных сооружений в русле. Продольные перемычки подвергаются сильному размывающему воздействию потока воды, воздействию льда, а их размеры существенно влияют на степень сужения русла реки, поэтому продольные перемычки должны иметь возможно меньшие размеры поперечного профиля. Этим требованиям в наибольшей степени удовлетворяют ряжевые, шпунтовые и бетонные перемычки. Поперечные перемычки не стесняют русла реки, поэтому их, как правило, устраивают земляными различных конструкций в зависимости от наличия местных строительных материалов.
Для береговых и деривационных компоновок характерно расположение водосбросных сооружений для пропуска строительных расходов в берегах (туннели, донные трубы, траншеи). Перемычки для их возведения, как правило, мало стесняют русло, поэтому выполняются земляными. На II этапе перекрытие русла обычно осуществляется по всей его ширине, поэтому и перемычки возводятся сплошными, перекрывающими все русло. Их конструкция зависит от грунтов основания и конструкции плотины. Необходимо стремиться к тому, чтобы эти поперечные перемычки максимально входили в профиль плотины.
Перемычки из местных строительных материалов (земляные, каменно-земляные, каменно-набросные) являются наиболее распространенными, их конструкции подобны конструкциям плотин (Рис.2.2.). Главным преимуществом перемычек этого типа является их относительная дешевизна по сравнению с другими. Кроме того, эти перемычки допускают полную механизацию работ по их возведению, легко разбираются и могут применяться при любых напорах и высоте. В то же время им присущи такие недостатки, как большая ширина по основанию (распластанность) и недопустимость перелива через гребень. При необходимости последний недостаток возможно избежать путём применения специальной водосливной перемычки, в которой предусматривается соответствующее крепление поверхности перемычки вдоль водосливного тракта. Такое решение было реализовано, например, на строительстве Хантайской ГЭС (рис. 2.2.а).

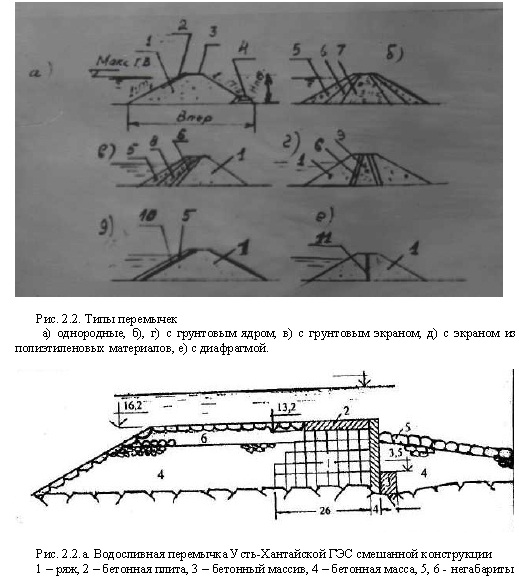

Ряжевые перемычки выполняют из ряжей. Ряж—это старинная гидротехническая конструкция из деревянных бревен или брусьев в виде клеток, заполненных грунтом. Преимуществом ряжевых перемычек является то, что они мало стесняют русло, хорошо противостоят воздействию больших скоростей воды и льда, допускают перелив через гребень.

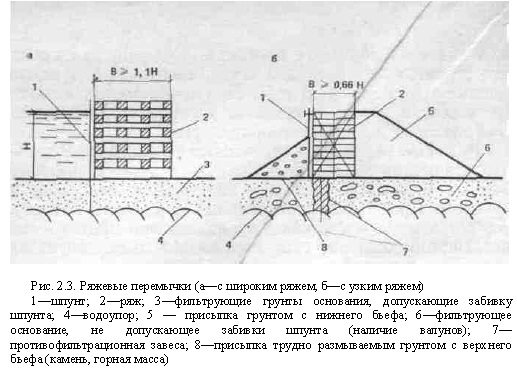

Применяется два типа ряжевых перемычек: широкие и узкие (рис. 2.3). Широкие ряжи имеют ширину по основанию не менее 1,1 их высоты и обладают самостоятельной устойчивостью. Узкие ряжи имеют меньшую ширину по основанию (но не менее 0,66 их высоты) и для обеспечения устойчивости на сдвиг имеют присыпки сыпучим грунтом с одной или с двух сторон
Для обеспечения водонепроницаемости перемычек на напорной стороне ряжа устраивается обшивка из деревянного или металлического шпунта или устраиваются завесы различного типа.
Ряжевые перемычки могут возводиться как в летний, так и в зимний периоды. Организация и порядок работ в летний период обычно следующие: нижние части ряжа собираются на берегу на стапелях или плашкоуте (длина отдельных ряжей, изготовляемых на стапелях, обычно 25—35 м); затем ряжи спускаются на воду, буксируются к месту установки и осаживаются на дно. Посадка ряжей на дно осуществляется путем засыпки грунтом части ячеек ряжа.
В зимний период сборка нижних частей ряжа обычно проводится на льду над местом установки ряжа или рядом с ним. Далее создается майна, производится подготовка основания и постепенная посадка ряжа на дно.

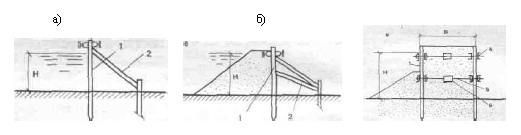

Шпунтовые перемычки выполняются из деревянных или металлических шпунтов, расположенных в один (однорядные) или в два (двухрядные) ряда (рис. 2.4).
Работы по возведению шпунтовых перемычек выполняются в следующей последовательности: вначале по контуру перемычки через определенные расстояния забиваются отдельные шпунты (так называемые маячные сваи) и на них крепятся с двух сторон направляющие, образуя щель для последующей установки шпунтовых рядов. Шпунтовые ряды набираются и забиваются постепенно ступенями плавучими или сухопутными копрами или другими средствами погружения.

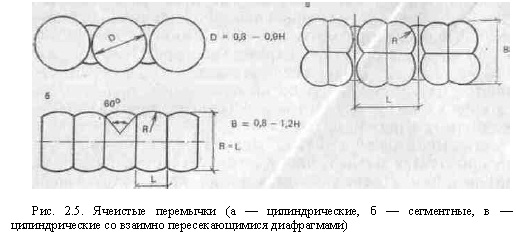

Ячеистые перемычки представляют собой замкнутую систему ячеек, набираемых из плоских металлических шпунтов с заполнением этих ячеек песчаным или каменным грунтом. Они отличаются большой жесткостью и достаточной устойчивостью. В зависимости от формы ячеек и соединения их между собой различают три типа ячеистых перемычек: цилиндрические, сегментные и цилиндрические со взаимно пересекающимися диафрагмами (комбинированные) (рис. 2.5).
Преимуществом всех ячеистых перемычек являются малое стеснение русла, хорошая сопротивляемость воздействию больших скоростей воды и льда. При прочих равных условиях они надежнее, менее трудоемки и более дешевы, чем ряжевые. Недостатками их являются большой расход металла и невозможность предварительной сборки и установки в текущую воду.
Ячеистые перемычки выполняют аналогично шпунтовым. Перед забивкой шпунта ячейки собирают на специальных шаблонах с замыканием замков. Основным механизмом для набора и установки шпунтов в шаблоны является сухопутный башенный кран, передвигающийся пионерно с берега по ранее сделанным ячейкам или сбоку по временной эстакаде или земляной дамбе. Плавучие краны применяются реже из-за опасности навала при волнении. Для забивки шпунта применяют пневматические молоты двойного действия, а в песчаных грунтах—вибромолоты. Засыпка ячеек сыпучим грунтом осуществляется грейферами, ленточными транспортерами или пионерно с берега автомашинами, а также путем замыва средствами гидромеханизации.
Бетонные перемычки выполняются из бетона в виде плотин, как правило, с анкеровкой в основание. Возводятся эти перемычки насухо под защитой вспомогательных (локальных) перемычек в меженный период или методом подводного бетонирования.
Преимуществами бетонных перемычек является минимально возможная ширина по основанию. Недостатки — большая стоимость, сложность возведения и разборки. Область применения таких перемычек ограничивается особо сложными условиями пропуска строительных расходов, где другие типы перемычек не могут быть применены. Необходимо стремиться к тому, чтобы бетонные перемычки не разбирались, а использовались в будущем в составе основных сооружений или в качестве различных частей основных бетонных сооружений.
Разновидностью бетонных перемычек являются перемычки из сборных железобетонных элементов: наплавные из массивов-гигантов, из железобетонных труб большого диаметра (1,5—9 м), из железобетонных шпал и т. д. Наплавные перемычки из массивов-гигантов (железобетонных ящиков) широко используются при строительстве в морских акваториях и на судоходных реках при условии неоднократного их использования.
После возведения сооружений в котловане под защитой перемычек котлован затапливают, а перемычки, как правило, разбирают. В обязательном порядке разборке подвергаются те части перемычек, которые мешают дальнейшему ходу строительства или эксплуатации сооружений.
Разборка земляных перемычек вначале достаточно легко осуществляется экскаваторами, а затем—грейферами из-под воды или земснарядами (песчаные грунты). При благоприятных условиях (песчаные перемычки) возможно использовать саморазмыв перемычек в период перекрытия русла повышенными скоростями воды.
Особенно тщательно должна осуществляться разборка перемычек на трассах подводящих и отводящих каналов водосбросных сооружений и ГЭС. Недостаточная разборка перемычек на трассах водосбросных сооружений строительного периода ведет к увеличению перепада при перекрытии и усложнению перекрытия. Недостаточная разборка низовых перемычек котлованов ГЭС увеличивает потери в отводящем канале и уменьшает напоры на ГЭС.
