Как сделать простые прижимы-струбцины для верстака
Здравствуйте, уважаемые читатели и самоделкины!
При работе на верстаке зачастую приходится фиксировать обрабатываемые заготовки на его поверхности. С той же задачей Вы сталкиваетесь и при работе на сверлильном, фрезерном, и других станках.

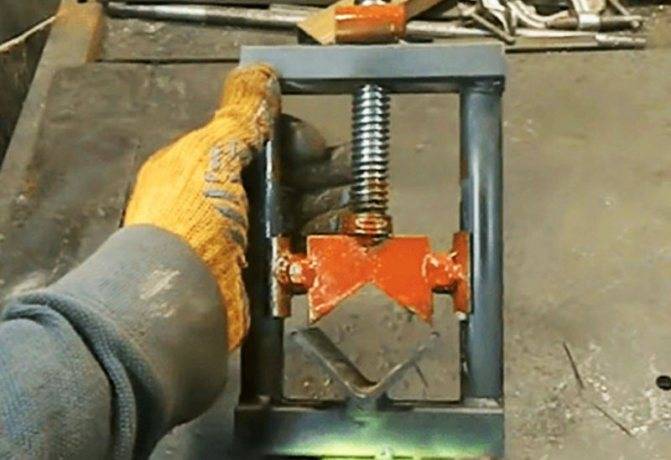

В данной статье автор YouTube канала «Мастер Класс 61» расскажет Вам, как можно сделать одну из самых простых, но весьма функциональных струбцин-прижимов для верстака и не только.
Этот проект очень прост в изготовлении, и может быть сделан даже в домашних условиях.
Благодарю автора за очень простую конструкцию струбцин-трансформеров для дома или мастерской!
Всем хорошего настроения, крепкого здоровья, и интересных идей!
Авторское видео можно найти здесь.
Как сделать упоры и прижимы для столярного верстака
Обработка заготовок на столярном верстаке будет удобной при использовании различных приспособлений, фиксирующих детали на поверхности стола. Своими руками реально сделать как простейшие упоры и прижимы, так и универсальные системы, позволяющие закреплять заготовки любых конфигураций.
Самодельные верстачные упоры из древесины не тупят инструмент и не портят торцы деталей. Приспособления разделяются по типу стержня и вставляются в отверстия соответствующей формы.
Прямоугольные клинья не вращаются и обеспечивают абсолютную неподвижность заготовки. Сами упоры изготовить легко, но на выдалбливание квадратных гнезд уйдет много времени и усилий. Эти отверстия целесообразно устраивать в столешницах из массива доски на стадии изготовления столярного верстака.
В рабочих поверхностях, сделанных из листового материала, правильнее использовать упоры с цилиндрическим стержнем. Такие приспособления удобны для закрепления криволинейных деталей, а отверстия для них всегда можно высверлить в нужном месте. Жесткая фиксация прямоугольных заготовок достигается установкой дополнительной планки с двумя стержнями.
Как сделать упор с круглым стержнем
Для стержня верстачного упора подходит береза, вишня, клен или орех. Верхняя планка изготавливается из той же твердой древесины или из фанеры. Низкопрофильный упор можно сделать из ламинированной панели высокой плотности, оставшийся после укладки напольного покрытия.
Определитесь с диаметром стержня. Если планируете позднее приобретать готовые фиксаторы, выберите стандартный размер 19 мм. В случае уверенности в дальнейшем самостоятельном изготовлении приспособлений для столярного верстака используйте диаметр 21 мм. Такой наружный размер имеют полудюймовые водопроводные трубы, из которых изготавливают самодельные прижимные струбцины. Примерно такой же величине соответствует условный проход трех четвертных труб, подходящих для изготовления круглых стержней из дерева.
Возьмите обрезок трубы диаметром 3/4 дюйма, длиной в 60–80 мм и с резьбой не менее 20 мм. Заточите кромки с одного торца и наверните гайку на другой.
Вставьте приспособление в дюймовую трубу и прогоните через него березовую палку, ударяя сверху тяжелым молотком.
Подрезайте древесину, когда щепки упрутся в гайку. Может показаться, что проще взять трубку длиннее, но пробивать тогда будет намного тяжелее.
Прогнав палку, снимите заусенцы наждачной бумагой. Сделанные таким образом деревянные стержни могут иметь незначительные изъяны, не влияющие на общую форму цилиндра. В начале обустройства домашней мастерской, когда еще нет специальных станков, вы не найдете более простого способа изготовления круглой палки своими руками.
Начертите на заготовках верхние части упоров в нужном количестве и отметьте центры сверления отверстий.
Чертеж верстачных упоров из древесины.
Сделайте перовым сверлом углубления в половину толщины материала. Начинайте сверлить на небольших оборотах, слегка нажимая на дрель. В момент касания на поверхности появятся риски, по которым будет видно, куда следует отклонить инструмент для перпендикулярного сверления.
Распилите заготовки, отшлифуйте торцы и раззенкуйте отверстия под шурупы.
Нанесите столярный клей на стержень и в углубление.
Соедините детали, прижмите их руками и вытрите излишки клея. Вставьте стержень в отверстие столешницы и закрутите шуруп.
Через десять минут осторожно вытащите упор, выталкивая снизу и не сдвигая детали. Оставьте приспособление до полного высыхания клея.
Сверлите отверстия для верстачных упоров там, где считаете необходимым. Чаще всего они нужны в левой части стола для строгания заготовок и рядом с тисками для совместного использования. Расстояние между центрами отверстий должно быть везде одинаковым и соответствовать размеру длинных упоров. Перед высверливанием прикрепите снизу ненужную доску, чтобы не было сколов при выходе сверла.
Как сделать упор для распила досок
Расположенный сбоку столешницы упор удобен для поперечного распила досок. Когда он не нужен, его поворотная часть опускается и не мешается. Используйте приспособление вместе с длинным верстачным упором, надежно прижимая доску одной рукой, а другой, работая ножовкой.
Вырежьте деревянные элементы упора из остатков твердой древесины. Сделайте два раззенкованных отверстия в неподвижной части и одно в поворотной планке, точно соответствующее диаметру используемого шурупа.
Схема бокового упора.
Отметьте на торце стола месторасположение подвижной детали на одной линии с верстачным упором.
Закрепите сначала поворотную планку, добавив при необходимости брусок для увеличения толщины столешницы. Далее перпендикулярно ей установите неподвижную деталь.
Универсальные верстачные прижимы
Подвижные крепления позволяют фиксировать на столярном верстаке различные заготовки и съемные рабочие панели. Прижимы передвигаются во врезанных заподлицо с поверхностью стола металлических направляющих с т-образным желобком (Т-слотах), которые могут быть алюминиевыми или стальными.

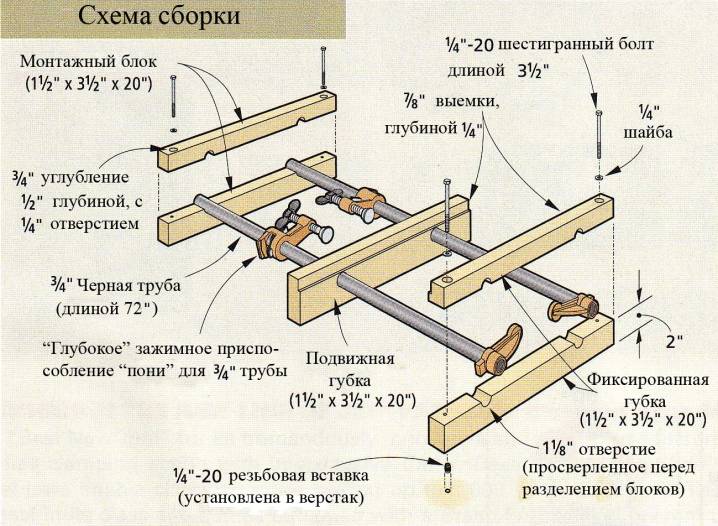

Схема прижимных приспособлений.
Как сделать направляющие своими руками
Аналог заводских рельс с т-образным пазом легко изготовить из металлической трубы прямоугольного или квадратного сечения. Подходит профиль высотой не более половины толщины столешницы. Сразу подберите болты и разметьте вырез на одной стороне трубы соразмерно диаметру болта.
Вырежьте паз болгаркой, подровняйте края напильником и закруглите кромки наждачной бумагой.
Подберите подходящие обрезки профилей для изготовления слайдеров, если шестигранная головка меньше желоба и проворачивается в нем.
Просверлите отверстия для болтов и нарежьте скобы, рассчитывая их высоту на 1–2 мм меньше, чем внутренний проход профиля.
Как врезать направляющие в столешницу
Используйте ручной фрезер для выборки углубления в столешнице. Если врезаемый профиль шире фрезы, делайте паз за два подхода.
Начертите на поверхности разметку и установите параллельно ей ровную панель. Для предотвращения сколов при выходе фрезы прикрепите вплотную к торцу деревянную рейку.
Настройте ограничитель глубины фрезерования и выберите паз за несколько проходов.
Переставьте панель, вырежьте оставшийся материал и отшлифуйте углубление абразивной шкуркой.
Закрепите направляющие шурупами, сделав в металле углубления под шляпки.
Как сделать простую прижимную планку
Настраиваемые системы зажимов предоставляют множество вариантов закрепления деталей на столярном верстке. Самая простая конструкция – прижимная планка, фиксируемая скользящими в Т-образных треках болтами.
Напилите полосы фанеры, прибавив 20 мм к указанной на чертеже ширине деталей, чтобы позднее обрезать склеенную заготовку и получить идеально ровные торцы. Для средней части сгодятся фанерные обрезки одинаковой толщины.
Чертеж заготовок прижимной планки.
Склейте детали, просверлите зенковкой отверстия на удаление 25 мм от краев и закрутите саморезы с обеих сторон. После высыхания клея отпилите заготовку до чистовых размеров циркулярной пилой.
Вырежьте фанерные шайбы диаметром чуть больше ширины прижимной планки.
Аккуратно рассверлите в них отверстия под болты.
Разместите приспособление на поверхности столярного верстака, наденьте шайбы и закрутите гайками барашкового типа.
Прижимная планка отлично подходит для удерживания больших заготовок, а также в качестве бокового упора, вдоль которого можно направлять инструмент, например, при фрезеровании продольного паза.
Как сделать прижимные скобы из фанеры
Простые и удобные прижимы в виде скоб закрепляются на верстаке в тех же Т-слотах, легко перемещаются и позволяют фиксировать разнообразные детали в любых положениях.
Приспособление состоит из фанерной части с пазом, болта со слайдером, шайб, гайки-барашка и металлической втулки.
Для изготовления деревянных элементов потребуется шаблон, его легко начертить на бумаге руководствуясь нашей инструкцией.
Порядок изготовления шаблона
Обведите шаблон на фанере и отметьте шилом центр сверления.
Сделайте отверстие перовым сверлом диаметром 22 мм.
Подготовьте остальные заготовки и соедините их вместе с помощью столярного клея и шурупов. Отшлифуйте торцы, уделяя особое внимание верхней полуокружности и нижним закругленным частям.
Возьмите полудюймовую трубку, отмерьте на ней отрезок длиной в толщину фанерной скобы. Высверлите по центру отверстие для болта и обрежьте втулку по размеру. Сточите напильником металлические заусенцы и зачистите наждачной шкуркой поверхности.
Соберите прижим, подложив под гайку шайбы.
Прижимная скоба на фото ниже более проста и изготавливается подобным образом. При использовании этой конструкции приходится класть под второе плечо рычага подкладку примерно такой же толщины, иначе будет перекос болта, приводящий к деформации направляющей рельсы.
Увеличьте возможности прижимной системы, изготовив из профильной трубы еще один Т-образный трек. Располагая направляющую между врезанными в столе рельсами, вы сможете закреплять детали в любом месте столярного верстака.
Фиксируется такая дополнительная планка по краям короткими болтами, а во внутри профиля находятся небольшие фанерные вкладыши с отверстиями.
Рассмотренные приспособления для столярного верстака просты в изготовлении и подходят для закрепления большинства обрабатываемых заготовок. Дальнейшее занятие столярным делом потребует новых упоров или прижимов, придумать которые поможет смекалка, а сделать позволит приходящий постепенно опыт.
Статьи по теме:
Обсудим, как работать с перфоратором без пыли. А также: недостатки при использовании пылесоса, как избежать пыли при бурении стены и бурении потолка.
Статья рассматривает процесс изготовления простых держателей, подставок и полочек для ручного инструмента домашней мастерской.
Рассмотрены варианты самодельных боковых упоров для столярного верстака. Представлен чертеж и подробно показан порядок изготовления одного из.
Мастер-класс по замене вышедшего из строя никель-кадмиевого аккумулятора шуруповерта на современный литий-полимерный.
Пошаговая инструкция с фото рассматривает процесс изготовления своими руками простого воротка для метчиков.
Все о столярных тисках
Что понадобится?
В зависимости от назначения, интенсивности использования и применения в домашних условиях, необходимо подбирать размеры заготовок перед процессом изготовления простых столярных тисков. Поэтому ключевой вопрос остается открытым. Чтобы собственноручно собрать функциональный инструмент, потребуется целый ряд материалов:
Помимо этого, нужно подготовить инструмент:

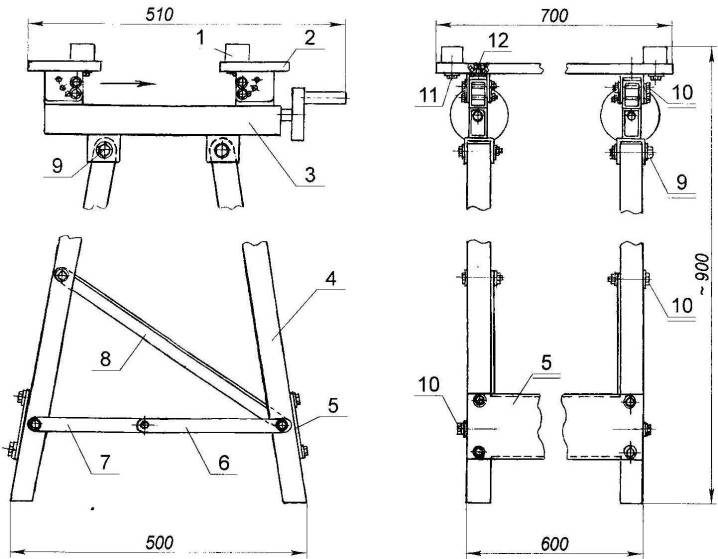

Перед началом изготовления верстачных тисков желательно начертить эскиз (в идеале – чертеж), с проставленными размерами в целях упрощения этапов сборки и исключения типичных ошибок. Наглядный рисунок должен быть понятным, чтобы в процессе работ не возникало сомнений в правильности действий.

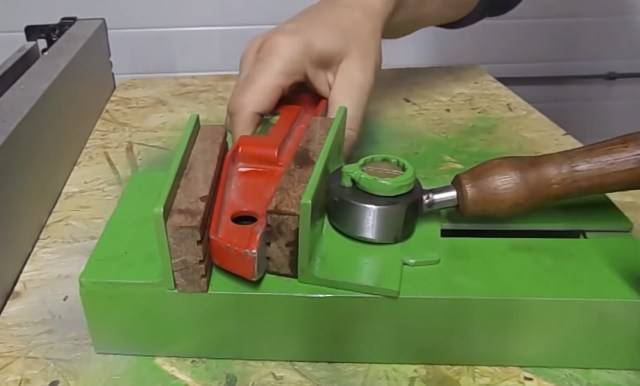

Обзор моделей
Открывает список столярных моделей тиски для верстака Groz WWV-150. Характеристики:

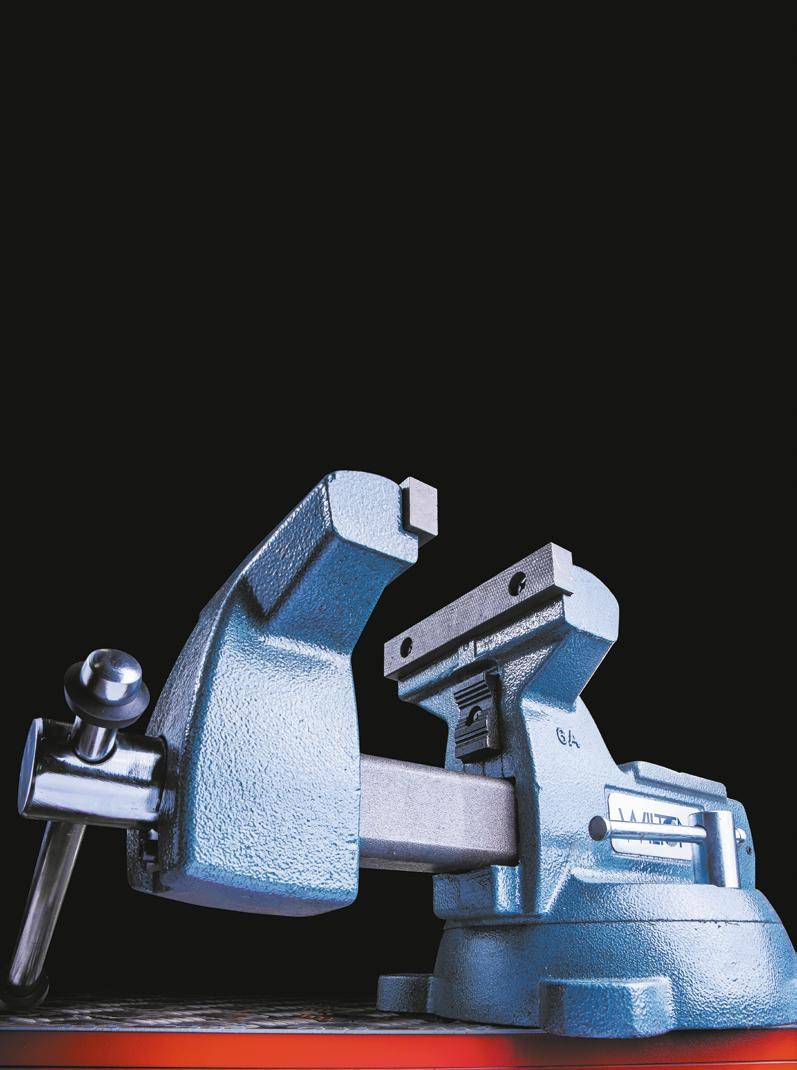

Тиски американского производителя Wilton WWV-175 65017EU. Особенности:
Недостатком модели считается отсутствие поворотного механизма.
Тиски «Зубр Эксперт 32731/175». Особенности модели:

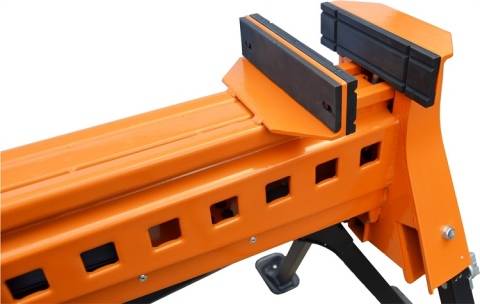

Тиски-подставка Triton SJA100E. Характеристики:
Недостатком тисков считается их высокая стоимость.

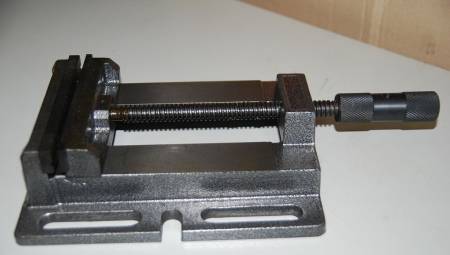

Немецкие тиски Matrix 18508. Особенности:
Данная модель считается универсальной и многофункциональной.
Инструкция по изготовлению
Когда заготовки и инструмент подготовлены, а чертежи с размерами лежат под рукой, первым делом нужно изготовить губки для простых тисков. Здесь следует выбрать фанеру, брус и выпилить детали по выбранной длине и ширине. Взять угольник, авторучку или карандаш и наметить места для отверстий. Заготовки лучше закрепить в целях повышения комфорта и безопасности. Можно использовать струбцины.
На следующем этапе необходимо просверлить 2 отверстия, а в фанере отдельно – по краям торцов – просверлить дополнительно 6 отверстий. Они предназначены для саморезов. А чтобы потом утопить шляпки в материал, необходимо слегка рассверлить готовые отверстия сверлом большего диаметра.
Чтобы сделать самодельные рукояти, понадобится пара кольцевых коронок. Одна малого размера, а другая среднего. Приложить приспособления к дереву и наметить карандашом диаметры. Затем при помощи специальной насадки установить коронки и вырезать заготовки по отметкам электродрелью. После этого взять наждачную бумагу и удалить заусенцы с острых краев.
В деталях большого диаметра создать небольшие углубления. Для такой цели можно использовать перьевое сверло. В обе заготовки вбить по гайке и вкрутить в них шпильки с нарезанной резьбой. В заблаговременно просверленные отверстия в каждой шпильке вставить по куску проволоки, которые будут служить в качестве стопора. Получившиеся два круга теперь необходимо склеить, применив заранее приготовленный клей ПВА, а для лучшей надежности усилить двумя саморезами. На этом изготовление рукоятей завершено.
Рассмотрим, как изготовить ещё одну модель тисков для столярных работ. Инструменты понадобятся такие же, а к материалам добавить металлический уголок и сантехнический тройник необходимого размера.
Такие тиски монтируются следующим образом.
Теперь конструкцию нужно собрать и проверить работоспособность.
Чтобы изготовить столярные тиски, потребуются обычные инструменты, деревянные заготовки, уголки, болты, гайки, которые в ассортименте продаются на строительном рынке. Чтобы выполнять порядок действий и не ошибиться, этапы сборки будущего изделия необходимо обозначить на рисунке. Теперь можно сделать окончательный вывод – изготовление столярных тисков своими руками по силам каждому мужчине.
Как сделать столярные тиски своими руками, смотрите далее.
Делаем столярные тиски для верстака своими руками
Нарежьте детали болгаркой и сделайте пазы на концах уголков под размер квадратной профильной трубы. Подберите подходящие шайбы и втулки для зажимного узла, внутренний диаметр которых должен соответствовать калибру резьбовой шпильки.
Зафиксируйте стяжки струбцинами и приварите их к одной профильной трубе.
Установите вторую направляющую строго параллельно первой и сварите детали.
Внимание: даже если вы непрофессиональный сварщик, придется постараться и выполнить сварные швы, обеспечивающие достаточную жесткость конструкции. Обработайте верхнюю плоскость шлифовальным диском, удаляя все выступы
Обработайте верхнюю плоскость шлифовальным диском, удаляя все выступы.

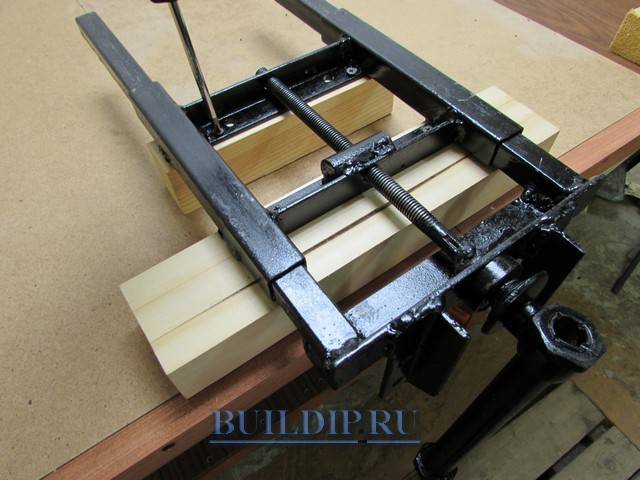

Вставьте подвижные направляющие, выровняйте их концы и прижмите к ним уголок-стяжку. Закрепите детали сваркой.
Установите вертикальные уголки и приварите их.
Высверлите отверстия для винта посередине уголков. При разметке их месторасположение учитывайте, что в стяжку подвижной части стержень должен лечь так, чтобы могла вращаться упорная шайба.
Закрепите ходовую гайку сваркой. Соберите зажимной узел: сначала приварите к шпильке втулки воротка.
Теперь установите подвижную втулку и приварите упорную шайбу. Чтобы выдержать зазор, вставьте под уголок полоску тонкой жести.
Займитесь воротком. Если вы используйте для него полудюймовую трубу, то гайки на концах можно приварить или закрепить на резьбе с последующим закерниванием.
Сделайте крепежные отверстия и зачистите поверхности от окалины и ржавчины.
Покройте столярные тиски грунтовкой и краской.
Приступайте к изготовлению деревянных элементов столярных тисков.

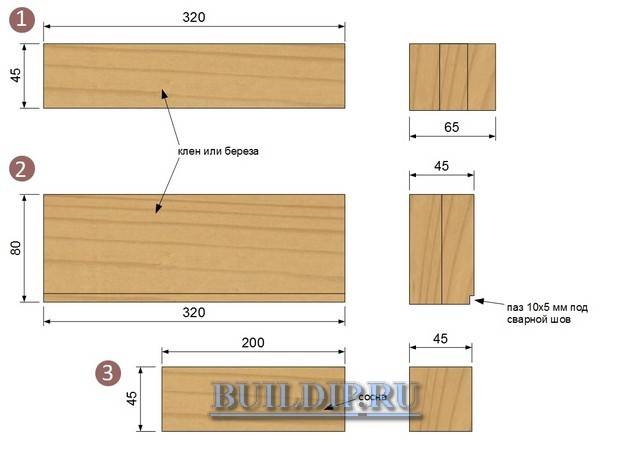

Чертеж деревянных частей столярных тисков: 1 – малая неподвижная губка; 2 – большая подвижная губка; 3 – опорный брусок.
Подготовьте из твердого дерева строганные планки толщиной 22 мм: сделайте припуск по длине 15–20 мм, по ширине 3–4 мм, а для заготовок подвижной губки вместо 80 мм возьмите 85 мм. Опорный брусок отпилите сразу по размерам из сосны.
Склейте две заготовки.
После высыхания клея обрежьте детали до длины в 320 мм.
Острогайте неподвижную губку до чистовых размеров и отшлифуйте её переднюю сторону. Закрепите деревянные детали на уголках шурупами сквозь вспомогательные отверстия.
Разместите тиски на верстаке, выравнивая неподвижную губку по торцу столешницы. Закрепите струбцинами и отметьте точки сверления.
Убрав ДВП с крышки верстака, просверлите отверстия под крепежные болты.
Сделайте в столешнице углубления под шляпки перовым сверлом.

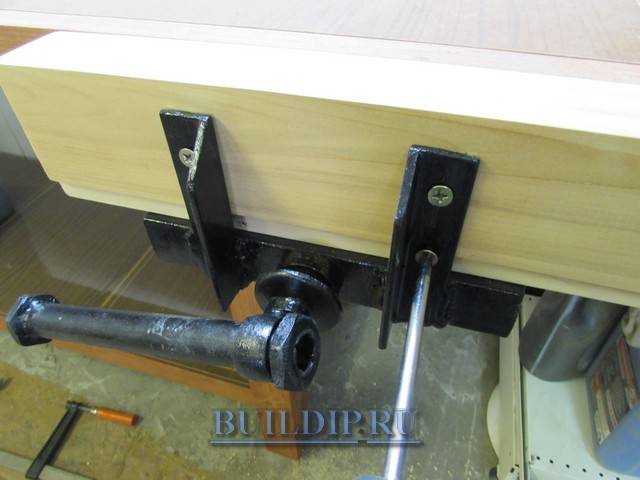

Закрепите тиски болтами диаметром не менее 10 мм.
Острогайте подвижную губку по толщине и вырежьте паз под сварной шов.
Положите губку в тиски и отметьте её точную высоту.
Снимите рубанком лишнюю древесину и установите деталь на место.
Нанесите отделочный состав на деревянные элементы, смажьте трущиеся детали зажимного узла и ходовую гайку.
Рассмотренная конструкция столярных тисков одновременно проста и надежна. Сделайте это зажимное устройство для своей домашней мастерской.

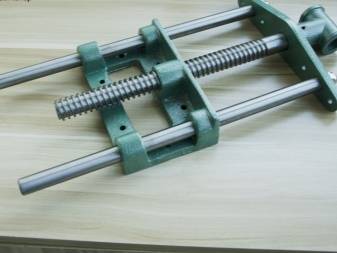

Как устроены тиски для выполнения столярных работ

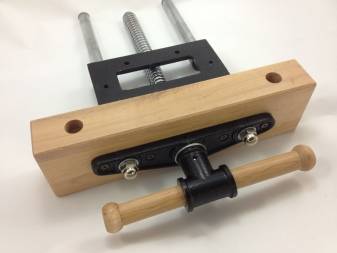

Конструкция тисков для столярных работ состоит из следующих элементов:
Основные части тисков для столярного верстака
Неподвижная опора столярных тисков надежно фиксируется на поверхности верстака, для чего используются длинные шурупы или болтовые крепежные элементы. Во многих серийных моделях предусмотрена возможность использования сменных накладок на подвижную и неподвижную губки. Такие накладки, повышающие универсальность столярных тисков, могут быть изготовлены из металла и полимерных материалов.
Поскольку верстачные тиски часто используются для обработки габаритных деревянных изделий, в конструкции многих моделей предусмотрен пружинный механизм, который облегчает выполняемые манипуляции. Такой механизм, который может быть установлен и на самодельные столярные тиски, обеспечивает предварительный зажим детали (окончательно она фиксируется при помощи ходового винта). Если этот механизм в конструкции верстачных тисков отсутствует, то столяру придется долго держать на весу деревянную заготовку, прежде чем к ней подведется подвижная зажимная губка.
