Вариатор и все что с ним связано

Вариатор и все что с ним связано

#1 Непрочитанное сообщение gur » Вт янв 29, 2008 10:22 am

#2 Непрочитанное сообщение gur » Вт янв 29, 2008 10:26 am

Вообще-то механические бесступенчатые трансмиссии – не новинка, они были известны еще в прошлом веке. Первые – фрикционные – механизмы такого рода состояли из двух расположенных перпендикулярно друг к другу соприкасающихся дисков, один из которых, выполнявший заодно роль маховика двигателя, был ведущим, а другой, снабженный кожаным ободом, – ведомым. Ведомый диск посредством педали перемещался вдоль шлицевого вала от центра к краю ведущего диска, находясь с ним в постоянном зацеплении – при этом скорость его вращения изменялась от нуля до максимума. Механизм этот заменял и сцепление, и реверс.

Подобные конструкции были весьма удобны в работе, но годились только для маломощной техники и не отличались долговечностью, что заставило искать другие подходы. Так появился клиноременный вариатор. Одна из первых таких конструкций была создана инженерами голландской фирмы DAF еще в 1959 г.

Микролитражка, на которой использовалась эта трансмиссия, весила 600 кг и имела двигатель объемом 590 см куб. и мощностью 19 л.с. (4000 об./мин.). Крутящий момент через центробежную муфту сцепления и коническую передачу передавался на две пары шкивов, связанных между собой клиновым ремнем (каждая пара обслуживала свое ведущее колесо). Каждый шкив состоял из двух тарелок, которые могли сдвигаться и раздвигаться, меняя тем самым его рабочий диаметр и, соответственно, общее передаточное отношение.

Управление перемещением тарелок было довольно хитрым. При увеличении скорости движения автомобиля центробежный регулятор сдвигал тарелки ведущего шкива, увеличивая тем самым его диаметр и уменьшая передаточное отношение. Действовал на тарелки и вакуумный цилиндр, менявший их положение в зависимости от разрежения во всасывающем коллекторе, соответствующего положению дроссельной заслонки. Кроме того, положение тарелок шкивов менялось в зависимости от сопротивления движению автомобиля, т.е. дорожных условий.

Несмотря на неблагоприятные условия работы силовой передачи, допускавшие попадание в нее воды и грязи, фирма DAF гарантировала работоспособность ремней на протяжении 30 тыс. км.

До недавнего времени основными недостатками вариаторов являлись невозможность передачи большого крутящего момента и сравнительно малый срок службы. Ситуация радикально изменилась после того, как компания Van Doorn Transmission (Голландия) создала надежную конструкцию – пластинчатый металлический ремень. После этого бесступенчатый вариатор перестал быть уделом лишь маломощных механизмов и начал появляться на автомобилях со все более мощными моторами.

Такой ремень используется и в бесступенчатом вариаторе Multi Matic, над которым компания Honda работала десять лет. Ремень представляет собой набор стальных трапециевидных пластинок толщиной 1,5 мм, зажатых между двумя стальными, замкнутыми в кольцо лентами. Оснащенная им ВКПП Honda Civic передает крутящий момент 140 Нм. Передаточное отношение плавно меняется в диапазоне 2,47-0,457. Управление вариатором – «чистая электроника». Компания утверждает, что благодаря идеальному выбору передаточного числа в каждой конкретной ситуации и низким потерям в трансмиссии, приближенным к потерям в МКПП, вариатор в городских условиях обеспечивает на 15% меньший расход топлива, чем АКПП.

О долговечности конструкции в какой-то степени свидетельствует инструкция, которая рекомендует первые 200 тыс. км пробега лишь менять в ВКПП жидкость.

Одна из особенностей рассматриваемой ВКПП – использование «мокрой» многодисковой муфты, установленной на вторичном валу трансмиссии. Она выполняет роль механизма сцепления и допускает, в отличие от других подобных механизмов (применяющихся, в частности, в АКПП), продолжительное проскальзывание фрикционных дисков. Комбинация электронного управления и многодисковой муфты обеспечивает такие же плавность начала движения и малую скорость в дорожной пробке, как и гидротрансформатор АКПП.

Интересная особенность ВКПП – возможность работы в аварийном режиме, без участия электроники. Если «мозги» вдруг откажут, нужно всего лишь отсоединить от них электрический разъем. Шкивы при этом займут положение, которое соответствует режиму «овердрайв», а троганье с места и разгон будут осуществляться только за счет пробуксовки муфты сцепления, сила смыкания дисков которой зависит от давления, развиваемого маслонасосом, а следовательно – от оборотов двигателя.

Забавно, что скорость движения задним ходом в аварийном режиме возрастает, и в этом случае машину теоретически можно разогнать до той же скорости, что и при движении вперед (при нормальной работе ВКПП в движении задним ходом шкивы вариатора остаются в положении наибольшего передаточного отношения).

#3 Непрочитанное сообщение gur » Вт янв 29, 2008 10:37 am

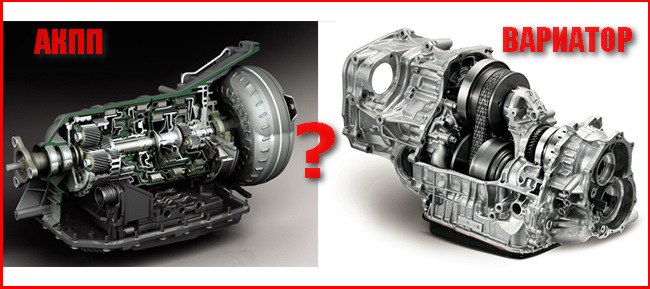

Покупая машину с «автоматом», обязательно уточните – с каким именно. Монополия коробок с гидротрансформаторами осталась в прошлом. Сегодня «ленивым» водителям придется выбирать между гидромеханической коробкой, вариатором, «роботом» или скоростным «роботом» DSG. «Популярная механика» протестировала четыре типа коробок передач и сделала свои выводы.

Когда работает «четная» коробка, в «нечетной» уже включена нужная передача. Когда размыкается один из комплектов фрикционов, другой одновременно с ним смыкается. Это обеспечивает практически мгновенную смену передач: связь между двигателем и колесами прерывается лишь на считанные миллисекунды, когда одно сцепление уже почти разомкнуто, а другое еще не до конца замкнуто

Уточним сразу, мы не поклонники автоматических коробок. Но хотя все редакторы журнала ездят на автомобилях с механическими коробками передач, в «пробках» нас посещает мысль – к чему вся эта акробатика с двумя ногами и рукой, если можно обойтись одной правой. Ведь за последнее десятилетие не только появились новые типы коробок передач, но и заметно прогрессировали традиционные. Мы решили выяснить, на какой из «автоматов» мы готовы пересесть с «механики», и пригнали на стоянку издательского дома четыре новых автомобиля с четырьмя разными коробками передач.

Mitsubishi Outlander XL, как и водится у японцев, – продолжатель старинных традиций. Правда, не японских, а американских. Гидромеханическая трансмиссия, которая применяется на этом автомобиле, – генетический потомок «автоматов», которые в 1930-е годы устанавливали на автомобили Cadillac. Связь с двигателем, как и у них, осуществляется через гидротрансформатор, а изменение передаточного числа – с помощью планетарной передачи.

Кажется странным, что гидромеханическая коробка, которая первой стала массовым устройством, технически устроена значительно сложнее других конструкций. Но это легко объяснимо: на самом деле вариатор и «роботизированная» коробка были придуманы раньше «гидромеханики». Просто технологии того времени не позволили сделать такие коробки достаточно надежными и недорогими, так что еще полвека гидромеханика оставалась монополистом на рынке «ленивых» водителей.

Главное, что нужно знать о гидротрансформаторе, это то, что, в отличие от гидромуфты, он состоит из трех, а не двух рабочих колес. Эта особенность (не будем вдаваться в тонкости гидродинамики) позволяет гидротрансформатору увеличить крутящий момент, что крайне удобно на некоторых режимах – например, при трогании машины с места. В теории на автомобиле можно было бы обойтись одним лишь гидротрансформатором, но беда в том, что при больших передаточных отношениях КПД его работы сильно снижается. Именно это и вынуждает производителей дополнительно применять планетарный редуктор для изменения передаточного числа.

Тем не менее и такая схема выглядит крайне расточительной. Поэтому на большинстве режимов у гидротрансформатора блокируется одно из рабочих колес. Это превращает его в более энергосберегающую гидромуфту. В результате средний КПД такой трансмиссии уже достигает примерно 85–90%. До топливного кризиса конца 1970-х годов такой показатель вполне устраивал потребителей. Но с ростом цен изготовителям автоматических коробок пришлось прибегнуть к дополнительным ухищрениям. Теперь трансформаторы не просто превращались в муфты, а блокировались механически – насосное и турбинное колеса жестко соединялись фрикционной муфтой. Причем если поначалу такую блокировку применяли только на высших передачах, то затем на некоторых «автоматах» колеса трансформатора стали блокировать на всех передачах, кроме первой. Еще совершеннее гидромеханические «автоматы» стали с появлением электронного управления в конце 1980-х. Теперь оптимальный момент переключения передач можно было выбирать точнее, учитывая, например, изменения массы автомобиля или стиль езды водителя. Такие адаптивные аппараты некоторое время набирают статистику, а затем, распознав, к какому типажу относится водитель, идут у него на поводу: переключают передачи на повышенных оборотах, если хозяин любит погонять, или на более низких, сокращая расход топлива спокойному водителю. Существует и альтернативный подход: водитель может сам выбрать один из возможных алгоритмов работы коробки – экономичный, спортивный, зимний. Одновременно у гидромеханики росло количество ступеней, и при этом, как ни удивительно, уменьшались ее вес и размеры. Так что в XXI век такая коробка вступила сильно улучшенной и проработанной. Но смогут ли годы доработок защитить традиционный «автомат» от нападок дерзких новичков? Поездив на 220-сильном Mitsubishi Outlander XL, мы пришли к выводу, что дни гидромеханической трансмиссии сочтены. Хотя в целом коробка произвела довольно приятное впечатление, веских доводов в ее пользу мы не нашли. Конечно, это самая отработанная конструкция из всех «автоматов», и к мнению механиков, рекомендующих не связываться с новомодными вариаторами и «роботами», пожалуй, стоит прислушаться. Но в то же время это самый прожорливый из всех «автоматов». Поэтому на 170-сильной версии этой же модели вместо «гидромеханики» стоит вариатор. Вероятно, он бы стоял и на нашем мощном Outlander, но один из недостатков вариаторов все еще ограничивает область их применения. Дело в том, что они боятся больших крутящих моментов.

Тем не менее надо признать: за последнее десятилетие в этом вопросе наметился заметный прогресс. Если лет десять назад самым мощным серийным автомобилем с вариатором был 114-сильный Honda Civic, то сегодня бесступенчатые трансмиссии уже можно встретить на машинах с моторами мощностью более 200 л.с. Правда, такие показатели достигаются путем технических ухищрений и заметного повышения стоимости агрегатов, поэтому на очень мощных автомобилях вариатор пока скорее исключение, чем правило.

К бесступенчатой трансмиссии автомобильные конструкторы шли давно, понимая, что таким образом можно обеспечить работу двигателя на наиболее благоприятных оборотах во всех режимах. Поэтому в Штатах патент на вариатор был получен еще в 1897 году. Правда, впервые на серийном легковом автомобиле клиноременный вариатор появился только в 1958 году – это был небольшой 20-сильный седан DAF 600. Изменение передаточного отношения осуществлялось двумя шкивами с раздвижными коническими половинками, соединенными между собой ремнем. Когда половинки ведущего шкива были максимально раздвинуты, а ведомого – сдвинуты, вариатор обеспечивал низшую передачу, в противном случае – высшую. Вариатор на тот момент в массы не пошел: КПД у него был низкий, неважной была и надежность. Поэтому о бесступенчатых коробках забыли – до тех пор, пока в конце 1980-х они вновь не появились в Японии. С этого момента и начинается их нынешняя автомобильная история. Вариаторы быстро прогрессировали. Чтобы они могли работать с большим крутящим моментом, были усовершенствованы прежние конструкции. Так, подразделение Audi cтало использовать вместо ремня клиновидную цепь, а конструкторы Nissan разработали торовый вариатор. На нашем тестовом автомобиле Nissan X-Trail стоит обычный клиноременный вариатор M-CVT. Со 169-сильным мотором сегодня сможет совладать и он. Примечательность этого агрегата в том, что он оборудован «ручкой», позволяющей выбирать одно из шести фиксированных передаточных чисел. Нам она, впрочем, показалась баловством: ведь работа вариатора в автоматическом режиме нареканий практически не вызывает. Правда, придется смириться с тем, что двигатель будет жить своей жизнью, но, в отличие от более ранних конструкций, это не давит на психику. На предшественниках, выжав педаль газа, можно было столкнуться с удивительной ситуацией: автомобиль ускорялся, держа обороты мотора на одной частоте, и привыкшему к обычному автомобилю водителю казалось, что у него забуксовало сцепление. На нашем же автомобиле в режиме интенсивного разгона частота работы двигателя все-таки варьируется, напоминая поведение автомобиля с «гидромеханикой».

За счет того, что с вариатором двигатель чаще работает на оптимальных «экономичных» оборотах, машина с «механикой» расходует больше топлива: 13 л на 100 км в городском цикле против 12 л у вариатора. Правда, вариатор проигрывает по динамике – 10,3 с до «сотни» против 9,8 с у «механики», – вероятно, из-за меньшего диапазона передаточных чисел и больших энергетических потерь в трансмиссии. Несмотря на это, вариатор получил высокие оценки, а вот «роботизированная» коробка – наихудшие.

Сразу сделаем оговорку: мы испытывали 77-сильный Fiat Punto с самой простой «роботизированной» коробкой. На скоростных машинах, таких как Ferrari или BMW спортивной M-cерии, тоже стоят «роботы», но куда более совершенные, осуществляющие смену передач менее чем за десятую долю секунды. Мы же решили остановиться на самом простом «роботе», ведь сегодня машинки с такими коробками пользуются бешеной популярностью. Причина этой популярности – дешевизна: «роботы» не только доступней гидромеханических трансмиссий, но и расходуют меньше топлива. Многие, покупая автомобиль, даже не догадываются, что в нем установлен «робот», а не привычный «автомат», – зачастую их ждет разочарование. Принцип работы «робота» прост: это «механика», которая управляется не водителем, а автоматом – он выжимает сцепление, подтыкает нужную передачу, в общем, делает все то, чем раньше занимался водитель. Но если «гидромеханика» переключает передачи плавно, без ощутимых рывков, то в простом «роботе» они неизбежны. Самое неприятное, что при интенсивном разгоне связь между двигателем и колесами может разорваться в любой момент и надолго. Поэтому «ручка» на Punto оказалась незаменимой. При движении в ручном режиме водитель может хотя бы сам выбрать момент переключения и преждевременно сбросить газ. При этом на скорости двигаться все-таки удобнее на автомобиле с «механикой». Конечно, придется занять делом левую ногу, но зато время смены передач будет зависеть от самого водителя, а не от возможностей «робота». В пробках «робот» тоже не идеален: чтобы тронуться с места, недостаточно просто снять ногу с педали тормоза, как у машины с традиционным «автоматом», нужно еще нажать на газ. Совершать же активные маневры в автоматическом режиме на этой коробке может быть просто небезопасно. Но не все «роботизированные» коробки одинаковы: в ходе теста мы опробовали инновационную коробку DSG (Direct-Shift Gearbox), которую в начале этого века конструкторы Volkswagen запустили в серийное производство, и были впечатлены скоростью ее переключений.

Две коробки, два сцепления

Примечательность трансмиссии DSG тестового универсала Volkswagen Passat в том, что в одном агрегате были объединены две роботизированные трехступенчатые коробки. Одна заведует включением четных передач, вторая – нечетных. При этом у каждой из коробок свое сцепление: при перемене передач одно размыкается, другое смыкается. Когда включена передача в первой коробке, в другой уже наготове следующая. Именно это и позволяет при переходе вверх сократить время переключения до заявленных производителем 8 мс! При переходе вниз времени нужно больше: это связано с тем, что прежде необходимо выровнять скорости вращения валов двигателя и коробки передач.

То, насколько быстро Passat меняет передачи, очень хорошо заметно при езде: даже если утопить педаль в пол, переключения будут чувствоваться, но проходить без толчков и рывков. Быстродействие DSG обеспечивает захватывающую динамику: до «сотни» он разгоняется всего за 7,2 с.

Любопытно, что начинает движение автомобиль с DSG так же, как машина с гидромеханической трансмиссией, – при снятии ноги с педали тормоза. Правда, чуть менее уверенно – это, очевидно, объясняется тем, что автомобиль c DSG лишен помощи увеличивающего крутящий момент гидротрансформатора.

Результаты нашего теста таковы: самыми достойными альтернативами «механике» были признаны вариатор и DSG. Гидромеханическая трансмиссия проявила себя в тесте, как мы и ожидали, достойно, если закрыть глаза на больший расход топлива. В эпоху роста цен на бензин это существенный недостаток. Ну а обычный фиатовский «робот» нас разочаровал: если бы мы надумали купить этот 77-сильный автомобиль, то приобрели бы его в комплекте с «механикой». На безопасности лучше не экономить ради сомнительного комфорта…

Источник

Моя история знакомства с Вариатором.

Добрый день, драйвовчане!

Сразу же хочу предупредить, что будет много букв и фотографий и если Вы специально искали что-нибудь почитать или даже подискутировать, я могу лишь сказать: «Эта тема для Вас. Давайте-ка обсудим»
У меня была неделя после поломки вариатора, чтобы рассказать об этом, но каждый раз я откладывал эту тему на самую верхнюю полку, так как эмоции переполняли. Теперь я охладел и с радостью расскажу Вам историю)

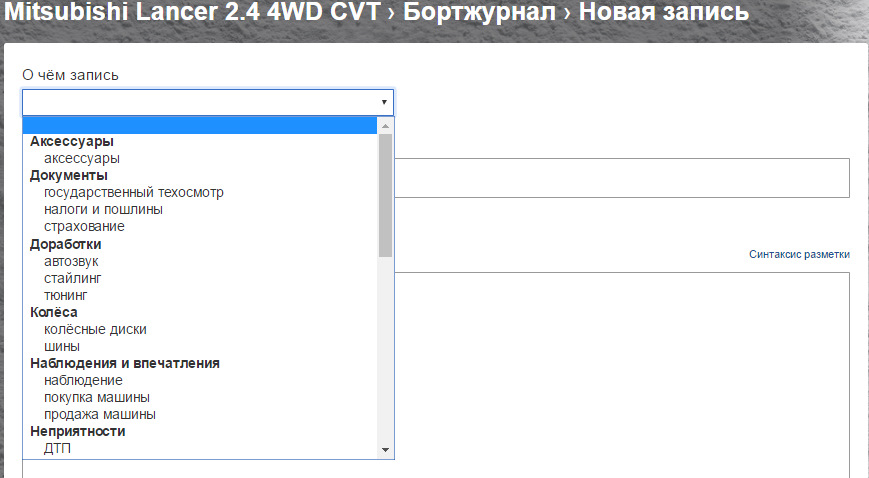

Еще раз задуматься о том, надо ли писать вообще, меня заставил драйв 😀 Вот в какую бы тему Вы поместили историю о поломке вариатора с третьего дня использования и переходу на механику?

Думаю, ладно, раз уж сел, то я должен это сделать. Присаживайтесь поудобнее, мы начинаем.

Предисловие:
Автомобиль был куплен в состоянии 1.6 AT с обычным автоматом. Для перехода на 2.4 было разобрано три других лансера и взято самое лучшего у каждого. Сам вариатор был снят с рестайлинговой модели Аутлендера. Пробег вариатора составлял от 60 до 70 тысяч, но это не так важно. Всё было на месте и в очень хорошем состоянии.

Глава 1 — Первые ощущения
В поздний вечер забрал я свой Лансер и чувства были невероятные. По большей части я восхищался мотором, приводом, чем угодно, кроме вариатора. И дело не в том, что он мне сразу как-то не понравился. Я его просто не заметил. Нет, серьезно. Разница Автомата и Вариатора была настолько несущественна, что я даже не задумывался насколько кардинально разные эти коробки.

Обороты набирал бодро и уверенно, до красной зоны мы пока не доходили, все устраивало.
Так как проводилась невероятная работа, мозг моего Лансуши думал, что мы сейчас на 2.0 лансере и надо было ехать чиповаться. А кто у нас легенда драйва? Дима Ёжик. О нем пойдет история дальше.

Глава 2 — Чиповка, вечный чек и первые мысли о МКПП
Шел второй или третий день. Носился как бешеный, ездил с Лансер-встречей дрифтовать, радости не было предела. Я 5 недель ждал абсолютно, казалось бы, новую машину!
Перепрошивать мозги надо было в любом случае, но так как у нас еще и мотор, сам по себе, не стоковый, а с валами и пружинами Cosworth 270 (позлее, чем у самого эво будет), конечно же, хотелось получить самую топовую настойку, которую только можно было.
Дмитрий — самый гениальный и мировой человек в этом плане. Отрегулировал системы впуска/выпуска, прошил мозг, подкорректировал само поведение мотора, прошились только на 98 бензин. Нужны были тесты. Во время них, я чуть не влетел под фуру, но это не так важно.

Что дала мне чиповка? Зверя. Ориентировочные показатели выдавали нам диапазон в 230-240 л.с, для более точных результатов нужно было ехать на барабаны, а там менять колёса на лето и так далее. Успеется.

Ощущения были невероятные. Я думал, что до этого было шустро, но как машина повела себя после — я был в шоке. Моментальный подхват с педали газа, 4 колеса с места гарантировали мне резкий старт абсолютно на любой поверхности. Вариатор не сбрасывал обороты даже при отметке в 6200 —
Да, я говорил Ежу о странных ощущениях, на что получил ответ: «Ну она ведь продолжает наваливать? Продолжает. Значит оставим.

Глава 3 — Проблемы и варианты решения

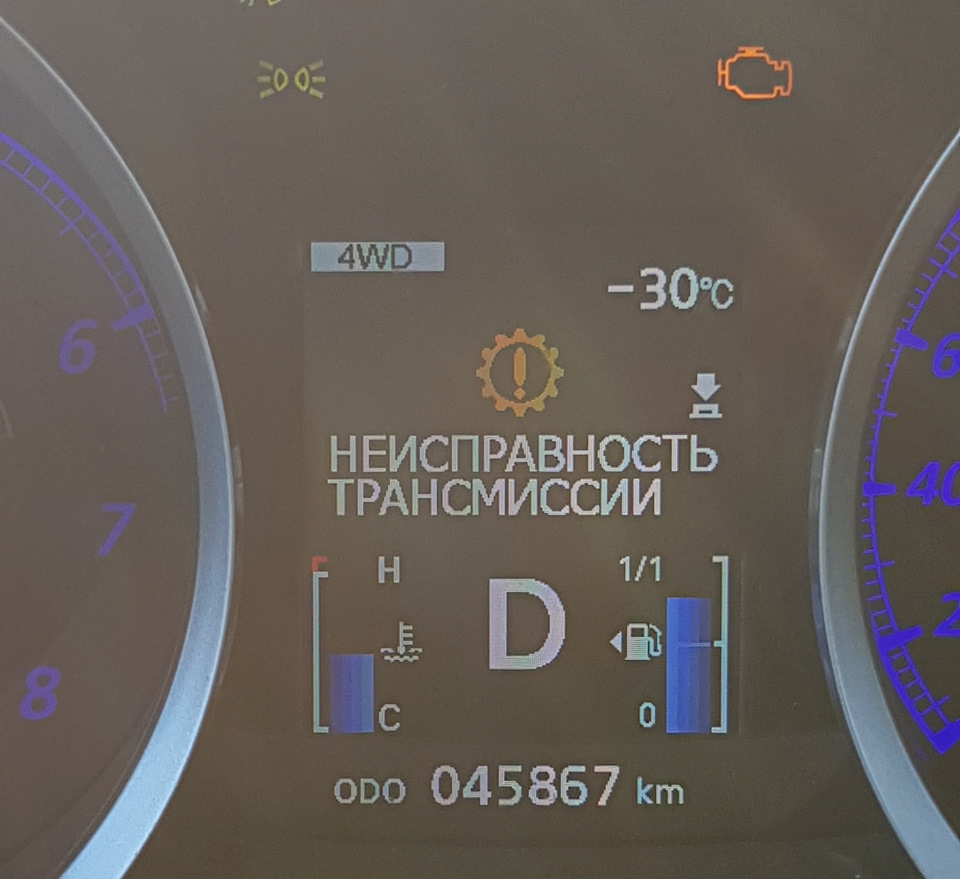

Доехав до дома я увидел чек, который мелькал на всех моих фотографиях последние пару месяцев.
После его появления что-то поменялось. Поменялся именно старт. При резком нажатии на газ, машина задумывалась на 0.2-0.3 секунды, а потом опять выдавала всё те же результаты.

Пока едет и едет хорошо, мы решили оставить всё как есть. Я погрузился в период своих самокопаний и рассуждений о том, нужен ли мне переход на механику. А как это будет, сложно или легко?
Самый сильный аргумент заключался в следующем — Впереди нас ждет переход на эво мотор. У меня уже будет стоять мкпп с полным приводом и, если не вдаваться в технические сложности, то кроме самого мотора ничего больше дорабатывать уже не нужно будет, ведь цена на SST… ох… цена на SST автомат… Поменяю сток лансер на SST или как-то так.
Места найти себе не мог порядка месяца, пока состояние моего вариатора не начало ухудшатся.

В тот момент я решил. Всё, хватит этого. Мой ланс должен быть зверем, а не раненным бойцом. Мы переходим на механику и сделали большой заказ запчастей.

Я ехал около 300км с постоянными перезапусками машины. Перезавелся я раз 150. Обороты нельзя было поднимать выше 1500, хотя и это не спасало. Машина просто переставала видеть наличие трансмиссии. Лечилось перезапуском, но лечилось это на такой короткий срок, что пришлось предупреждать водителей сзади, что я не пьяный и не тупой, а просто сломан.

Почему не вызвал эвакуатор? Даже при таких раскладах у меня получилось, пару раз всего, разогнаться до 140 — 160 и потом долгое «планирование» меня мотивировало, что я всё равно доеду быстрее, чем на спине у кого-то.
Друг попытался мне помочь, но это уже совсем другая история

Глава 5 — 4WD CVT MT

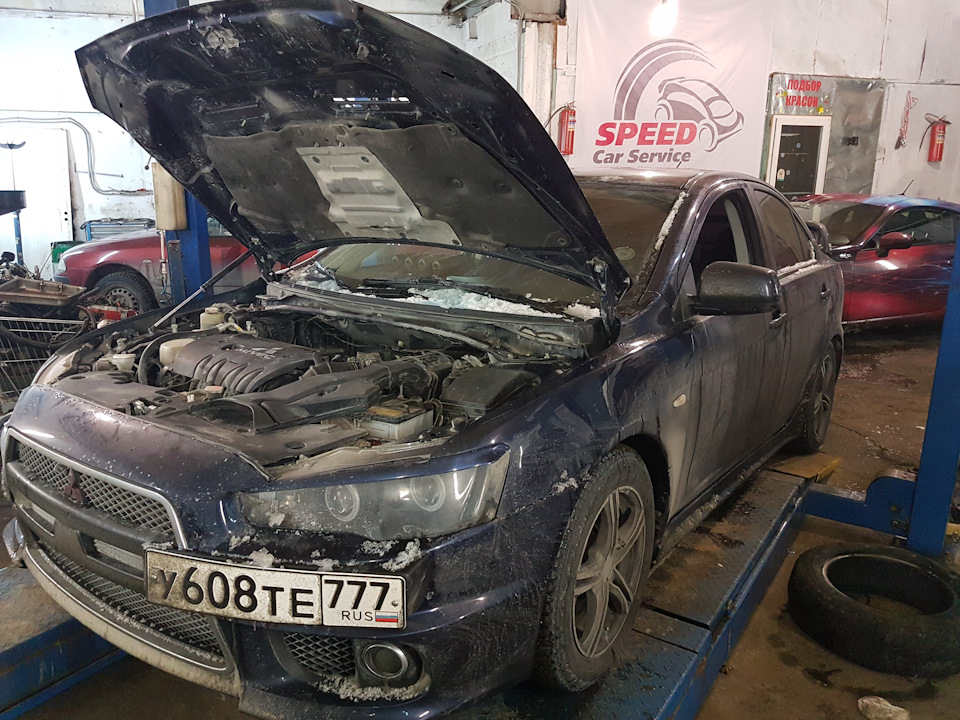

Очень долго ехал, но всё-таки добрался до родного, как для меня, так и для Лансуши, дома в SpeedCarService.

Он в надежных руках и переходит на MT 4wd, так как просто коробку не поменять. Меняется полностью приводной вал.

Какие мысли по всему вышенаписанному? Я верю в то, что вариатор не плохая коробка. Но было уж очень самонадеянно прокачивать мотор, ставить максимальнейшую прошивку и выжимать до самой последней лошади, когда стоит самый обыкновенный вариатор, который, хоть и был рассчитан всего на 180 лошади (а выдержать должен был до 250), на большой вес Аута и т.д.
Я ничего не имею против самой коробки, их владельцев и так далее. Просто это не мой путь.
Я и из 2.4 выжму максимум, а потом перейду на Эво-мотор. Для таких целей, нам нужна механика.
Даже есть фоточка трёх педалей 😀 Работа кипит.

Я очень был рад, если Вы все это прочитали. Это некая точка в истории вариатора.
Высказывайте своё мнение в комментариях, читаю всё, хотя и далеко не всегда отвечаю.

Источник

Вариатор (CVT)

Чертежи вариатора появились задолго до первых автомобилей – еще в конце пятнадцатого столетия! Автор этих эскизов — ни кто иной, как Леонардо да Винчи.

Вариатор, или на английский манер, CVT («continuously variable transmission» — «непрерывная переменная передача»), является разновидностью автоматических коробок переключения передач.

Назначение вариатора – «сгладить» переключение передач, хотя самого переключения, как такового, не происходит. Вариатор по мере разгона или торможения автомобиля изменяет передаточное число, и при этом делает это плавно и неощутимо.

Устройство и принцип работы

Существует множество видов вариаторов, однако наиболее распространенный тип – клиноременный. Он состоит из двух шкивов, каждый из которых состоит из двух конических дисков. Диаметр шкива может изменяться благодаря тому, что диски сдвигаются и раздвигаются. Движение дисков осуществляется благодаря гидравлическому давлению и усилию пружин. Между шкивами расположен клиновидный ремень. При изменении радиуса огибания ведущего (тот, который расположен ближе к мотору) и ведомого (который ведет к колесам) шкивов меняется передаточное число. Когда автомобиль стартует, ведущий шкив имеет наименьший диаметр — конические диски разжаты. А ведомый, наоборот, имеет наибольший диаметр – то есть, конические диски сжаты. Когда мотор начинает набирать обороты, диаметр ведущего шкива увеличивается, а ведомого – уменьшается. За счет этого уменьшается и передаточное число. Дальше же вариатор поддерживает обороты на оптимальном уровне. При положении педали газа «в пол» двигатель работает на больших оборотах на протяжении всего разгона. Благодаря этому разгон занимает меньше времени, а машина не «дергается», как при переключении передач.

Вариатор соединяется с двигателем при помощи гидротрансформатора, который обеспечивает высокую плавность передачи крутящего момента и, соответственно, долговечность коробки передач.

В конструкции вариатора не предусмотрен узел, отвечающий за движение задним ходом. Поэтому вместе с вариатором используется планетарный редуктор – такой же, как и на автомобилях с АКПП.

Теперь о самой конструкции, важнейшую роль в которой играет ремень. Он представляет собой стальную ленту, или набор стальных тросов со сложным сечением. Он называется наборный, так как на эти сечения нанизано множество тонких поперечный пластинок, выполненных из стали. Также ремень может представлять собой стальную цепь, в которой в контакт со шкивами входят ее края – такой тип ремня характерен для автомобилей немецкой сборки.

Чтобы защитить цепь, необходима смазывающая жидкость, которая меняла бы свое фазовое состояние под давлением в месте контакта ремня со шкивом.

Принципиальная разница между вариатором и обычной МКПП заключается в том, что во втором случае водитель переключает передачу в тот момент, когда мотор наберет необходимое количество оборотов. При этом вариатор, при разгоне изменяет только передаточные числа, а обороты двигателя могут держаться на одном уровне.

Также существуют вариаторы, для которых можно выбирать режим «виртуальных передач», которые задает электроника. Такой вариатор будет переключать передачи резко, как обычная АКПП.

Что же касается идеи, то, как говорилось во вступлении, она принадлежала Леонардо да Винчи. Однако сам механизм появился значительно позже – патент на него был зарегистрирован только в конце девятнадцатого столетия.

Первым же автомобилем, который получил бесступенчатую трансмиссию Variomatic, стал DAF-600 – это малолитражка голландского производства, которая вышла в 1958 году. В конце 70-х годов DAF была куплена компанией Volvo, которой в целях экономии пришлось использовать доставшиеся по наследству вариаторы. Благодаря усилиям шведской компании ресурс устройства вырос почти в три раза и составил 30 тысяч километров пробега, пройдя которые вариатор нуждался в замене приводного ремня.

В 1984 году появился вариатор Transmatic. В отличие от Variomatic с резиновым приводным ремнем, который был крайне ненадежным, стали использовать цепной металлический ремень. Такие вариаторы устанавливали на автомобили «Fiat» и «Ford».

В современном мире производители по-разному называют конструкции собственных вариаторов. Например, на автомобилях Toyota используются вариаторы Multimatic – такие же вариаторы и на Honda. Вариаторы от «Mercedes» именуются Autotronic, а у «Nissan» — Xrtonic или Hyper.

К слову о «Тойоте»: в гибридах Toyota Prius вариатор является частью сложной трансмиссионной системы Hybrid Synergy Drive.

Достоинства и недостатки

Преимущества вариатора перед АКПП – это сравнительно небольшой расход топлива, быстрый набор скорости, а также низкий уровень вредных выбросов в атмосферу.

Однако вариатор имеет ряд недостатков, первый из которых – современные вариаторы едва ли могут работать в паре с мощными моторами. Именно поэтому автоматическими коробками с вариаторами оснащают чаще всего легковые автомобили малого, реже – среднего класса. Еще один недостаток – это дорогое обслуживание и ремонт. Ремень вариатора требует замены после сотни тысяч километров пробега, а также необходима трансмиссионная жидкость и масло, которое стоит ощутимо дороже того, которое подходит для обычного «автомата».

Немаловажный фактор – это то, что работа вариатора во многом зависит от сигналов датчиков: положения коленвала, скорости, давления и ABS. Если один из них выйдет из строя, это может нарушить работу трансмиссии.
