Как работает: система контроля «слепых» зон
Количество автомобилистов с каждым годом растет, увеличивается плотность движения, появляются пробки. Маневрировать становится все сложнее, ведь то тут, то там может оказаться другой автомобиль. Поэтому приходится все чаще пользоваться достижением 50-х годов XX века — именно тогда на серийных машинах стали появляться боковые зеркала заднего вида. Тем не менее из-за неправильной их настройки или изъянов в самих зеркалах даже в них порой не видно, что происходит рядом или позади автомобиля. Помочь призвана система контроля «слепых» зон.
Если система контроля рядности следит за тем, чтобы автомобиль случайно не сошел со своей полосы, а все перестроения были контролируемыми и санкционированы соответствующим указателем поворота, то система мониторинга «слепых» зон наблюдает за тем, чтобы маневрирование из одного ряда в другой было кроме всего прочего и безопасным.
Работает система по тому же принципу, что и парктроник. Сзади и сбоку автомобиля устанавливаются специальные ультразвуковые сонары, которые предупреждают водителя о препятствиях.
Система мониторинга/контроля «слепых» зон
Типичная ситуация — водитель не следил за дорожной обстановкой и в тот момент, когда захотел перестроиться, машина в левом ряду была уже в «слепой» зоне, отмеченной красным цветом. От аварии спас предупреждающий сигнал системы контроля «слепых/мертвых» зон.
Систему могут называть по-разному. У Audi и Volkswagen ее именуют Side Assist, а у Volvo она называется Blind Spot Information System. Действуют они практически всегда одинаково. Если при перестроении в соседний ряд в нем окажется помеха, то электроника тот час же предупредит водителя об опасности. Индикация в этом случае может быть разной — в одних моделях загорается яркий светодиодный элемент в боковом зеркале со стороны препятствия, в других дополнительно подается звуковой сигнал. Разным может быть и радиус действия самих сонаров, скорость при которой система активируется.
В действии работу системы демонстрирует ролик Audi. Обратите внимание, что в то время, когда водитель включил поворотник, в левом зеркале идущую в соседней полосе машину было уже не видно. Зато «видели» ее сонары, благодаря которым вовремя появился предупреждающий сигнал:
Конечно, полезно будет не только смотреть в зеркала, но и поворачивать голову в сторону поворота. Но лишний раз отвлекаться от дороги тоже не всегда хорошо. Тем более, что даже крути водитель головой как сова, помешать ему может и плохая обзорность, обусловленная конструктивными особенностями самого автомобиля. Выручить в таких ситуациях призвана система контроля «слепых» зон.
Не без юмора свое видео о системе Side Assist сняла компания Volkswagen. В нем пользу функции помощи при перестроении решили продемонстрировать на примере офисных сотрудников:
Описание и принцип работы системы контроля слепых зон
У каждого водителя бывали ситуации, когда из соседнего ряда неожиданно выскакивала машина, хотя в зеркалах было все чисто. Так часто происходит из-за наличия у любого автомобиля слепых зон. Это то пространство, которое не доступно для контроля водителя ни в окна, ни в зеркала. Если в такой момент водитель зазевался или дернул руль, то высока вероятность аварийной ситуации. В современных автомобилях эту проблему помогает решить система контроля слепых зон.
Что такое система контроля слепых зон
Система позиционируется как дополнительный атрибут активной безопасности. В некоторых машинах такие комплексы уже идут в базовой комплектации с завода. Но не так давно на рынке появились отдельные системы, которые можно установить на автомобиль самому или в мастерской. Такое новшество понравилось многим водителям.
Система контроля слепых зон представляет собой набор датчиков и приемников, которые работают на обнаружение объектов, находящихся вне обзора водителя. По функционалу и принципу работы они схожи с известными всем парктрониками. Датчики обычно располагаются в зеркалах или на бампере. Если фиксируется наличие автомобиля в слепой зоне, то водителю подается звуковой или визуальный сигнал в салоне.
Принцип работы
Первые варианты подобных систем не отличались точностью обнаружения. Часто подавался сигнал об опасности, хотя таковой не было. Современные комплексы более совершенны. Вероятность ложной тревоги очень мала.
Например, если задние и передние датчики отмечают присутствие какого-либо объекта, то функция не срабатывает. Отсеиваются различные недвижимые препятствия (бордюры, ограждения, отбойники, здания, другие припаркованные автомобили). Система также не сработает, если объект зафиксируется сначала задними датчиками, а затем передними. Так происходит при обгоне автомобиля другими транспортными средствами. Но если задние датчики фиксируют сигнал от объекта в течение 6 секунд или больше, то это значит, что автомобиль задержался в невидимой зоне. В этом случае водитель будет оповещен о потенциальной опасности.
Большинство систем настраиваются по желанию водителя. Можно выбрать визуальный или звуковой сигнал оповещения. Также можно настроить активность функции только при включении сигнала поворота. Такой режим удобен в городской среде.
Элементы и типы систем контроля слепых зон
Системы контроля слепых зон BSD (Blind Spot Detection System) разных производителей могут отличаться количеством используемых датчиков. Максимальное количество – 14, минимальное – 4. Но в большинстве случаев датчиков больше четырех. Это позволяет обеспечить функцию “парктроник с контролем слепых зон”.
Системы отличаются и по типу индикатора. В большинстве приобретаемых моделей индикаторы устанавливаются на боковых стойках слева и справа от водителя. Они могут подавать звуковые или световые сигналы. Также есть внешние индикаторы, которые располагаются на зеркалах.
Чувствительность датчиков настраивается в диапазоне от 2 до 30 метров и больше. В условиях городского движения лучше понизить чувствительность датчиков и установить световой сигнал индикатора.
Системы контроля слепых зон у разных производителей
Одной из первых в 2005 году функцию контроля слепых зон применила компания Volvo (BLIS). Она отслеживала мертвые зоны с левой и с правой стороны автомобиля. В первичном варианте на боковых зеркалах устанавливались камеры. Затем стали использоваться только радиолокационные датчики, которые рассчитывали расстояние до объекта. Вмонтированные в стойки светодиоды оповещают об опасности.
На автомобилях Audi используется система Audi Side Assist. Также используются радиолокационные датчики, расположенные в боковых зеркалах и бампере. Система отличается шириной обзора. Датчики видят объекты на расстоянии 45,7 метра.
На автомобилях марки Infiniti есть две системы под названием Blind Spot Warning (BSW) и Blind Spot Intervention (BSI). В первой используется радар и датчики оповещения. Принцип схож с другими подобными системами. Если водитель, несмотря на сигнал, захочет сделать опасный манёвр, то включится система BSI. Она воздействует на органы управления автомобиля, упреждая опасные действия. Также похожая система есть на автомобилях BMW.
Кроме заводских комплексов, есть разные варианты отдельных систем контроля. Цена будет зависеть от качества и комплектации. Стандартная комплектация включает в себя:
Чем больше датчиков, тем сложнее будет монтаж комплекса.
Преимущества и недостатки
Главное преимущество подобных систем очевидно – безопасность вождения. Даже опытный водитель будет чувствовать себя более уверенно за рулем.
К недостаткам можно отнести стоимость отдельных систем, которые влияют на цену автомобиля. Это относится к заводским моделям. Недорогие системы имеют ограниченный радиус обзора и могут реагировать на посторонние предметы.
Система Контроля Слепых Зон на ЛЮБОЙ автомобиль!
Уникальная разработка компании БГТ: Система контроля слепых зон!
Такого нет ни в Китае, ни в Корее, ни в США!
Такого нет нигде, кроме как в Москве, на Колодезном переулке, дом 2 в группе компаний БГТ
Наши инженеры сделали так, что в ЛЮБОЙ автомобиль можно установить систему!
Даже если в аналогичном автомобиле максимальной комплектации такая опция не предусмотрена, мы всё равно сделаем так, что именно в этом авто появится система контроля слепых зон!
За прототип мы взяли оригинальный комплект Мерседес и сделали полный аналог
Теперь в ЛЮБОМ авто наша система будет работать также, как и в Мерседес!
Описание функциональных возможностей:
Система Контроля Слепых Зон / Система Мёртвых зон / Система помощи при перестроении / помощь при перестроении / Blind Spot Detect / Control System / Blind Spot Detection and Warning System помогает водителю осуществлять безопасное маневрирование, оповещая о присутствии другого транспортного средства в невидимых для него зонах.
Два специальных радарных датчика размещают в нижней части заднего бампера Вашего, «наблюдают» за областью рядом с автомобилем и в 20 метрах позади него.
При появлении потенциальной опасности в слепой зоне, приближающейся сзади, загорится предупреждающий светодиодный индикатор, расположенный на внешнем зеркале заднего вида.
Если водитель планирует осуществить манёвр / повернуть в направлении обнаруженного транспортного средства, светодиодный индикатор начнет мигать, сигнализируя о возможной опасности и внутри салона раздаётся сигнал из установленного динамика.
Индикаторы светят сквозь оригинальный зеркальный элемент, который мы предварительно подготовили по разработанной нами и засекреченной от всяких …й технологии.
Примеры работ по интеграции нашей системы контроля слепых зон в различные автомобили:
Датчик контроля слепой зоны своими руками: насколько сложно и есть ли смысл
Радарные датчики мертвой зоны – действительно полезная опция из числа систем активной безопасности и помощи водителю, но для многих машин они в принципе отсутствуют в списке опций, а для других доступны лишь в дорогущих комплектациях… Впрочем, китайские ремесленники успешно наладили выпуск универсальных систем ДМЗ, поставить которые на автомобиль можно своими руками в собственном гараже. Не рекламируя ничего конкретного, попробуем поставить такой радар самостоятельно и посмотрим, насколько он будет эффективен.
Проблема ограниченного обзора в боковые зеркала заднего вида существовала всегда. Долгое время с ней боролись исключительно оптическими методами – увеличением общей сферичности зеркал или установкой на них выпуклых сегментов. Такая тактика помогала лишь отчасти, неся одновременно и неудобства в виде искаженного восприятия. Но в 2000-х годах начали появляться первые электронные помощники. Едва ли не пионером в середине 2000-х стала Volvo cо своей системой BLIS, которая представляла собой миниатюрные камеры в зеркалах, чей сектор обзора совпадал со слепыми зонами. При появлении движения в камерах водитель видел вспыхивающие индикаторы с соответствующей стороны, предупреждающие об опасности перестроения. Минусом такого подхода была быстрая загрязняемость камер в ненастную погоду…
Чуть позже Bosch вывел на рынок аналогичную технологию, построенную на ультразвуковых сонарах в углах заднего бампера – собственно, выполненную по принципу всем известных парктроников. Ее использовал Citroen и, кажется, кто-то еще, но достаточно быстро стало понятно, что максимальную эффективность и надежность могут дать лишь радарные радиоволновые датчики, работающие, как и все радары, на эффекте Допплера. Сложность заключалась лишь в сертификации этих систем в разных странах по причине занятости тех или иных высокочастотных участков – порой производителям приходилось изымать эту опцию из комплектации в отдельных регионах или переводить на иные частоты.
К концу 2000-х годов оптические и ультразвуковые системы практически ушли в тень, а радарные системы мониторинга слепых зон появились у всех автопроизводителей. Впрочем, опция эта продолжала оставаться признаком весьма дорогого сегмента и в среднем и доступном классе отсутствовала. Некоторые мелкие производители автогаджетов начали, правда, выпускать продвинутые комплекты универсальных парктроников, в которых имелись особые дополнительные датчики, устанавливаемые в углы бамперов и работающие в движении, а также отдельные индикаторы для них, оповещающие об обнаружении помехи в районе задних крыльев, невидимой в зеркала. Впрочем, особой стабильностью работы они похвастаться не могли и популярности не снискали.
Тем не менее в последнюю пятилетку радарные системы ДМЗ (датчиков мертвых зон) массово проникли в среднеценовой сегмент. К примеру, у Kia эта система доступна, начиная с Ceed, у Volkswagen – с Jetta и так далее, у Toyota – с Corolla и так далее. Для тех же Rio, Polo, Logan и прочих народных седанов, хетчбеков и мини-кроссоверов эти опции недоступны… Китайский комплект датчиков же можно поставить на любой автомобиль, чем мы, собственно, и занялись.
Различаются эти системы стоимостью и комплектацией, при том что основные элементы и характеристики у всех одинаковые. Отличия заключаются, например, в способе индикации – в самом простом варианте «лампочки» клеятся на двусторонний скотч внутри салона на стойки лобового стекла, а в более продвинутом предлагаются сменные зеркальные элементы с интегрированными световыми индикаторами в наружные зеркала, на которые нужно заменить штатные. В еще более дорогих версиях в комплекте радара ДМЗ идут два боковых зеркала полностью в сборе – под конкретный автомобиль. Некоторые наборы подключаются только к лампам поворотников, а некоторые – даже к CAN-шине…
«Персонализированные» комплекты, предназначенные для конкретной модели автомобиля конкретного поколения, существенно дороже. Однако есть ли смысл менять оригинальные и заведомо качественные зеркала на безродный китайский клон? Большой вопрос… Нам кажется, что оптимальным решением тут является все же самый бюджетный вариант системы ДМЗ. Наш обошелся в относительно скромные 6000 рублей. Название его мы не приводим, поскольку смысла в этом нет – известных брендов вы не встретите, и ориентироваться лучше всего на количество заказов и русскоязычные отзывы в интернет-магазине.
В комплекте любого набора ДМЗ идут два радарных датчика (обычно работающих в диапазоне 24 гГц). Датчики имеют П-образные кронштейны для крепления, квадратики двустороннего скотча и горстку саморезов для их фиксации к кузову под задним бампером. К П-образной пластине корпус датчика крепится парой винтов шарнирно, что позволяет их выставить на необходимый угол (об этом ниже).
Система контроля слепых зон PARKMASTER.
Сегодня мы подробно поговорим о системе контроля слепых (мертвых) зон BS-D-01 от фирмы Parkmaster. Да, да, друзья, это будет очередная система безопасности, которую я в самом ближайшем будущем установлю на свой автомобиль.
Что же вообще такое «слепые», или как многие водители привыкли говорить, «мертвые зоны»? Давайте для начала просто ответим на этот вопрос.
Слепая (мертвая) зона-тот участок дороги, который не отображается ни в одном из зеркал заднего вида автомобиля ®.
Представим обычную ситуацию на дороге, которая происходит с нами каждый день по десятку раз, когда мы едим на работу. Нас обгоняет автомобиль, двигающийся по соседей полосе (с точки зрения ПДД данный маневр называется «опережение»). Сначала мы его прекрасно видим в зеркале заднего вида на ветровом стекле, а после того, как он начал маневр перестроения – в боковом зеркале. Однако уже в процессе обгона этот автомобиль исчезает из нашего поля зрения и попросту перестает отражаться абсолютно во всех ваших зеркалах. Но мало того, что автомобиль не видно в зеркалах заднего вида, в передних окнах боковым зрением он так же не заметен. Именно этот радиус, в котором автомобиль, обгоняющий вас, становится невидимым водителю, и называется слепой (мертвой зоной).
Что же произойдет, если водитель обгоняемого транспортного средства начнет в этот момент перестроение в соседнюю полосу? Остается только надеяться, что у автомобиля, выполняющего обгон, прекрасная тормозная система и за рулем сидит водитель с отличной реакцией. В самом же наихудшем варианте произойдет серьезное ДТП и не исключено, что в нем не будет других участников дорожного движения.
Именно по этой причине в автомобили премиум сегмента производители устанавливают систему пассивной безопасности «контроль слепых зон». Но так как Опель считается «народным автомобилем», то и о такой системе безопасности он может просто мечтать… Мечтай, не мечтай, а заводской системы на Зафиру не существует…
Я решил эту несправедливую ситуацию исправить и дооснастить свой автомобиль именно такой системой пассивной безопасности. Ну а почему бы и нет? В настоящее время эти системы стоят уже вполне вменяемых денег. И как я считаю, дополнительная система безопасности никогда лишней не будет.

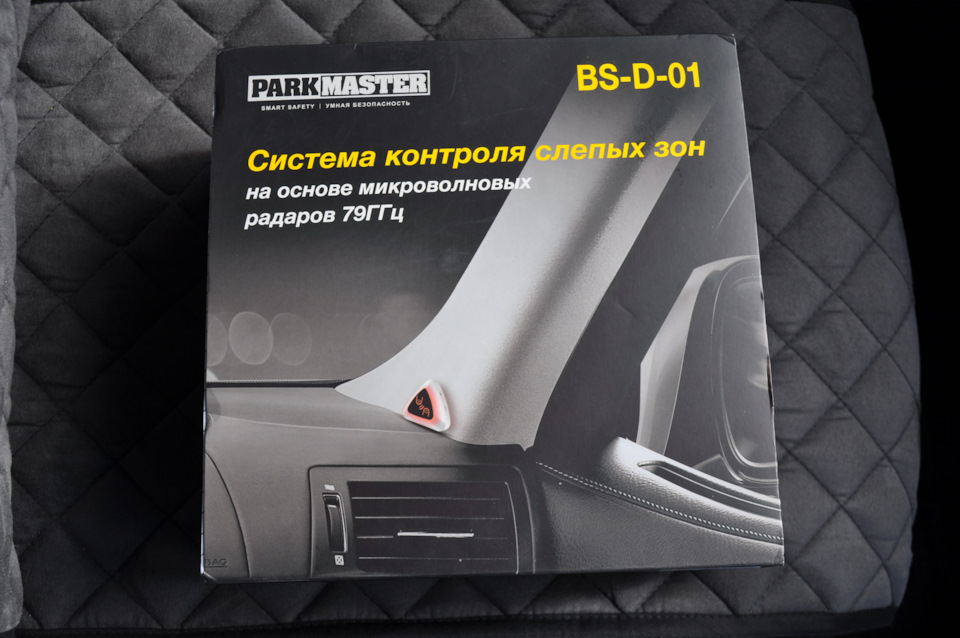

Выбор мой пал на систему контроля слепых (мертвых) зон BS-D-01 от фирмы Parkmaster. Кстати, не так давно, этой же фирмы была установлена система контроля давления и температуры в шинах на мой автомобиль. Так что, кому интересно-добро пожаловать в БЖ.
Несколько слов о самой системе.
Система контроля слепых зон оснащена современным микроволновым радаром, к плюсам которого можно отнести:
-Высокое быстродействие.
-Работа в любых погодных условиях.
-Не зависит от загрязнения автомобиля.
Радары работают в микроволновом диапазоне. Устанавливаются без отверстий в заднем бампере: они просто клеятся на двусторонний скотч с внутренней стороны. Степень влагозащиты датчиков IP67. Широкий сектор видимости в горизонтальной плоскости-120 градусов. Обнаружение объектов с 5 метров.
Предупредительные индикаторы:
-Легко устанавливаются в салоне автомобиля.
-Совмещают в себе световое и звуковое предупреждение.
-При включении поворотников в сторону объекта в «слепой зоне» к световому предупреждению добавляется еще и звуковой сигнал.
-Имеют два режима яркости, а так же имеют возможность отключения звукового предупреждения, когда в автомобиле один или несколько пассажиров отдыхают. Очень актуальная функция для тех родителей, которые перевозят на заднем сидении маленьких пассажиров, чтобы не будоражить и без того чуткий сон детей.
Как только получил систему, то не удержался и сразу примерил все провода около машины. Длина более чем с запасом, что не может не радовать.
Доставка до моего города очень быстрая не смотря на то, что в стране введена куча ограничений и мой город до сих пор находится под запретом на въезд и на выезд.
В самое ближайшее время я расскажу о том, как данную систему установить на автомобиль. Ну и конечно же о том, как данная система безопасности работает.
