Конструирование внецентренно-сжатых элементов

Внецентренно-сжатые элементы целесообразно выполнять с развитыми поперечными сечениями в плоскости действия момента.

Для сжатых элементов применяют бетон классов по прочности на сжатие В15 ÷ В30, арматуру классов А-II, A-III. Диаметр продольной стрежневой арматуры для монолитных конструкций 12…40 мм. В качестве поперечной используют арматуру классов A-I, Вр-I.

Продольную и поперечную арматуру объединяют в плоские и пространственные каркасы: сварные или вязаные, с жесткой или с гибкой арматурой (рис. 43).

а) б) в) г)

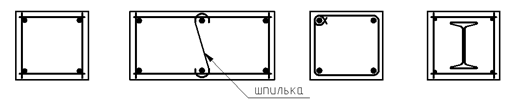

Рис. 43. Примеры армирования сжатых элементов:

а – сварной каркас; б – сварной каркас с промежуточными стержнями;

в – вязаный каркас; г – каркас с жесткой арматурой.

Армирование для сжатых элементов может быть симметричным и несимметричным. Симметричное армирование применяется в случае действия случайного эксцентриситета, т.к. неизвестно, с какой стороны действующая сила будет расположена от линии центра тяжести. Также симметричное армирование применяется в случае действия изгибающих моментов разных знаков, близких по величине.

Насыщение поперечного сечения продольной арматурой оценивают коэффициентом армирования μ по формуле: .

Минимальная площадь сечения сжатой и растянутой продольной арматуры во внецентренно-сжатых элементах допускается равной, %:

Толщина защитного слоя для рабочих стержней а должна быть не менее диаметра стрежней и не менее 20 мм (рис. 44).

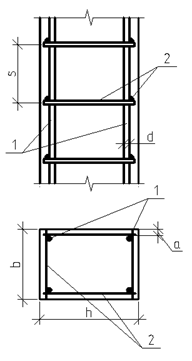

Колонны сечением до 400×400 мм можно армировать четырьмя продольными стрежнями (43, а), при расстояниях между рабочими стрежнями более 400 мм, следует предусматривать промежуточные стержни (43, б).

Поперечные стрежни предотвращают боковое выпучивание рабочих стержней. Расстояние между ними s должно быть при сварных каркасах не более 20d, при вязаных – 15d, но не более 500 мм (d – наименьший диаметр продольных сжатых стержней). Расстояние s округляют до 50 мм.

Применять очень гибкие сжатые элементы нерационально, поскольку их несущая способность сильно снижается вследствие большой деформативности. Для колонн .

Источник

Сечение с симметричной арматурой

Симметричное армирование используется в колоннах внутренних рядов. Требуемое количество симметричной арматуры определяется в зависимости от относительной величины продольной силы

(6.7)

(6.8)

где ξ – относительная высота сжатой зоны, определяемая по формуле

(6.9)

где значение α_s допускается принимать равным

(6.10)

В формулах (6.7 – 6.10):

.

(6.11)

Далее вычисляют фактический коэффициент армирования m и сравнивают с ранее принятым, и если разница значительная, то расчет повторяют с новым значением m.

Сечение с несимметричной арматурой

Несимметричное армирование используется в колоннах крайних рядов. Площади сечения сжатой S’ и растянутой S арматуры, соответствующие минимуму их суммы, определяются по формулам:

(6.12)

(6.13)

Класс арматуры	А240	А300	А400	А500	В500
Значение	0,612	0,577	0,531	0,493	0,502
Значение	0,425	0,411	0,390	0,372	0,376

.

При отрицательном значении A_s, вычисленном по формуле (6.13), площадь сечения арматуры S принимается минимальной по конструктивным требованиям (табл. 6), но не менее величины

(6.14)

Минимальный процент армирования внецентренно сжатых колонн

Условия работы арматуры	, %
Арматура во внецентренно сжатых элементах при:
a) (для прямоугольных сечений – при )	0,10
б)	0,15
в)	0,20
г)	0,25
Примечание: Для внецентренно сжатых элементов при значение , (%) можно также определять линейной интерполяцией между значениями 0,10 и 0,25

Площадь сечения арматуры S’ определяется:

при отрицательном значении A_s,min – по формуле

(6.15)

(6.16)

Если принятая площадь сечения сжатой арматуры A_s,min значительно превышает ее значение, вычисленное по формуле (6.12) (например, при отрицательном его значении), площадь сечения растянутой арматуры может быть уменьшена исходя из формулы

где

(6.17)

Если сжатая арматура отсутствует или не учитывается в расчете, площадь сечения растянутой арматуры определяется всегда только по формуле (6.17), при этом должно выполняться условие .

Пример расчета

В примере приведен расчет колонны только на вертикальную нагрузку. Колонна крайнего ряда и армирование несимметричное.

Дано: колонна нижнего этажа рамного каркаса с сечением размерами b=400 мм, h =400 мм; a=a’=45 мм; бетон класса В30 (E_b=32500 МПа, R_b=17 МПа); арматура класса А400 (R_s = R_s‘ = 355 МПа); продольная сила и изгибающие моменты в опорном сечении: от вертикальных нагрузок: всех N= 1532,98 кН, M =101,94 кН·м, постоянных и длительных N_l =1319,98 кН, M_l = 86,19 кН·м; высота этажа l=6,0 м.

Поскольку рассматриваемое сечение опорное у консоли и колонна у этой опоры имеет податливую заделку и жесткую в заделке в фундамент, коэффициент η_v = 1,0 и увеличение изгибающего момента вследствие гибкости колонны не будет. Рабочая высота сечения h₀ = h – a = 400 – 45 =355 мм (рис. 6.1).

Рис. 6.1. Сечение колонны

Площади сечения сжатой и растянутой арматуры, соответствующие минимуму их суммы, определяются по формулам:

где α_R =0,39 и ξ_R =0,531 определяются по таблице 6.1;

м=221 мм.

Процент армирования сечения μ=3070·100/400 2 =1,92%. Для колонн первого и второго этажей можно было назначить сечение размером b×h= 400×600 мм или принять класс бетона по прочности на сжатие В40.
