Особенности устройства огнетушителей
Говорить об огнетушителях можно много. Все знают, что это самый эффективный прибор, с помощью которого тушат небольшие очаги возгорания. Нас в этой статье будет интересовать устройство огнетушителя. Так как эти типы первичных средств пожаротушения имеют небольшую классификацию, где основным отличительным элементом является огнетушащее вещество, соответственно и принцип работы приборов и их устройство друг от друга отличаются. Поэтому рассмотрим каждый вид по отдельности.
Устройство углекислотных огнетушителей
По названию становится понятным, что огнетушащим веществом в этом приборе выступает углекислота, а точнее, двуокись углерода СО2. Это газ, который просто закачивается в баллон под определенным давлением (5,7 МПа). Отсюда и самое простейшее устройство. Никаких дополнительных частей и деталей. Комплектация стандартная.
Итак, из чего состоит огнетушитель:
Принцип работы
Так как углекислота закачена внутрь под большим давлением, то внутри баллона она находится в газообразном состоянии. Когда давят на ручку запорно-пускового устройства, открывается клапан, через который углекислота попадает в раструб. Это расширяющаяся труба.
Получается так, что углекислый газ, попадая в более широкое пространство, теряет свое давление. Именно это влияет на то, что огнетушащее вещество превращается в снегообразное облако. При этом резко снижается его температура – до минус 70С.
Значит, принцип действия огнетушителя (углекислотного) – это образование облака, состоящего из инертного газа, с низкой температурой. То есть огнетушащее вещество не только охлаждает горящие материалы, но и закрывает их инертным газом, который создает преграду кислороду.
Порошковые огнетушители
Сегодня производители предлагают две разновидности порошковых огнетушителей: закачные и со встроенным источником давления. Рассмотрим каждый по отдельности. Но сначала немного слов о порошках.
Порошки
По сути, порошок в огнетушителе – это минеральные соли с различными добавками, которые измельчены до порошкообразного состояния. Сегодня производители в порошковых агрегатах используют разные вещества: карбонаты и бикарбонаты калия и натрия, фосфорноаммонийные соли, хлориды калия и натрия. Что касается добавок, то это тальк, белая зола, стеараты различных металлов, разного рода кремнийорганические соединения.
Порошок для огнетушителя
Когда разговор заходит о порошковых огнетушителях (составе порошка), то редко кто знает, какой порошок в огнетушащем приборе находится. Это должны знать те, кто занимается их перезарядкой.
Теперь будем разбираться с устройствами порошковых огнетушителей.
Закачные
В составе порошкового огнетушителя находятся те же части и детали, что и в углекислотном. Потому что внутрь баллона закачен инертный газ (углекислый или азот, некоторые производители закачивают воздух) под давлением 16 МПа. Но предварительно закладывают сам порошок.
То есть получается так, что при нажатии ручки запорно-пускового устройства, открывается клапан, через который порошок под давлением газа вылетает с большой скоростью. Он покрывает собой горящие поверхности плотной коркой, перекрывая подачу кислорода в зону горения.
Добавим, что в состав огнетушителя входит небольшой длины шланг. Необходимо отметить, что со временем порошок внутри баллона слеживается, поэтому нередки случаи, когда огнетушитель не выбрасывает его даже при наличии газа под давлением.
Газогенераторные
Свое название эти модели получили за счет использования в их конструкции так называемого газогенерирующего устройства. Это полый цилиндр, в который закладывают таблетки газогенерирующего состава и газогенерирующий капсюль. Последний срабатывает от ударно-спускового механизма. То есть он просто взрывается, выбрасывая тепловую энергию. Под действием последней таблетки начинают разлагаться, выделяя большое количество газа.
На все эти процессы необходимо время, поэтому газогенерирующий порошковый огнетушитель срабатывает через 6-10 секунд после нажатия рукоятки. Во всем остальном это все тот же баллон, заполненный порошком.
Газогенераторная порошковая модель
С импульсным источником давления
В конструкцию запорно-пускового механизма добавлен ударник. По сути, это обычная стальная игла. Так вот при нажатии на рукоятку, ударник пробивает собой баллончик с газом, который заполняет собой баллон с порошком. Так внутри огнетушителя создает давление, под действием которого порошок вылетает наружу.
Устройство газогенерирующей модели
Свободно насыпные
Эта разновидность порошковой модели очень сильно отличается от всех предыдущих. Внутри него нет давления. А принцип работы заключается в том, что сам баллон закрыт герметичной крышкой на резьбе. То есть он открывается, и порошок просто высыпают на горящие поверхности.
Простота эксплуатации дает стопроцентный результат в плане срабатывания. Такие огнетушащие приборы никогда не подведут.
Устройство водных моделей
Это закачного типа прибор, в который закачивают воду с добавлением в нее поверхностно-активных веществ (1%) или специально химических компонентов. То есть внутри баллона находится водный раствор химиката. Вместе с водой в баллон закачивают и инертный газ, который используется в качестве повышения давления (до 25 МПа).
Говоря о принципе работы огнетушителя водного типа, можно отметить, что он от других практически ничем не отличается. То есть нажимается рукоятка, которая открывает клапан. Через последний и вылетает водный раствор на расстояние 4 м.
Устройство воздушно-пенной модели
От всех остальных видов этот отличается лишь тем, что в качестве огнетушащего вещества в нем используется водный раствор пены марки ПО-1. То есть в процессе заполнения сначала в баллон заливают огнетушащее вещество, затем устанавливают запорно-пусковое устройство. А уже после этого закачивают внутрь инертный газ или воздух.
Устройство воздушно-пенного огнетушителя
Хотелось бы обозначить несколько важных моментов, касающихся двух последних огнетушителей: водного и пенного. Начнем с того, что оба они могут эксплуатироваться, а также перевозиться и храниться, только при положительной температуре. Вода и ее растворы, даже химические, при нуле градусов замерзают. А значит, толку от такого огнетушителя никакого.
Но обе модели относятся к категории высокоэффективных тушащих приборов. Вода и пена легко справляются с большим возгоранием, эти огнетушители практически безотказные (кроме минусовой температуры). Но есть и другая сторона, которая относится к недостаткам. Во-первых, эти приборы каждый год надо перезаряжать. Во-вторых, вода подвергает стальной баллон коррозии, поэтому их срок эксплуатации не превышает 5 лет.
Заключение по теме
Итак, в статье была разобрана тема: устройство и работа огнетушителя (по видам). Необходимо обозначить, что устройство огнетушащих приборов несложное. К основным частям огнетушителя относятся баллон и запорно-пусковое устройство. Все остальные части являются дополнительными и в разных моделях могут меняться. К примеру, где-то используется только расширительный патрубок, какие-то приборы дополнительно комплектуются шлангами. Но по принципу работы все они одинаковые.
В огнетушителях должны быть предохранительные устройства или другие средства для ограждения на случай превышения давления в корпусе сверх допустимого
КЛАССИФИКАЦИМЯ ПОЖАРОВ
Таблица 4.4.
Таблица 4.3.
Таблица 4.2
Таблица 4.1.

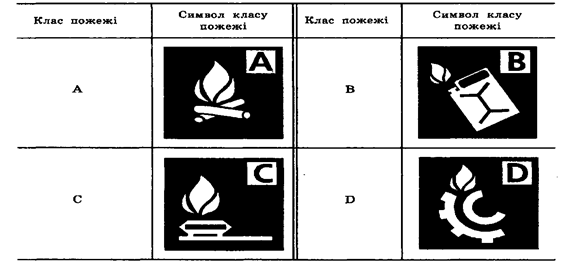

Символы классов пожаров
Пиктограммы к способу приведения любого огнетушителя к действию изображаются непосредственно на корпусе огнетушителя. При маркировке обозначаются также классы пожаров, которые можно гасить этим огнетушителем. Основные ехнические характеристики чаще всего используемых огнетушителей приведены в табл. 4.2 и 4.3.
Основные технические характеристики переносных огнетушителей
Основные технические характеристики передвижных огнетушителей
Воздушно-пенные огнетушители используются для гашения пожаров классов А и В (горение твердых и жидких веществ), за исключением щелочных металлов, веществ, которые горят без доступа воздуха, и электроустановок под напряжением. Строение воздушно-пенного огнетушителя приведено на рис. 4.1.

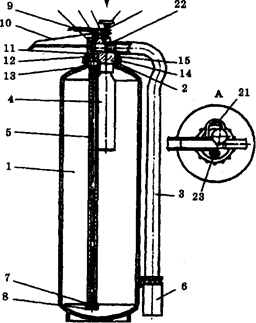

Рис. 4.1. Огнетушитель воздушно-пенный ОВП-9:
Для приведения огнетушителя в действие необходимо удалить устройство, которое предотвращает случайное приведение в действию (выдернуть чеку 21); нажать и отпустить кнопку 19, в результате чего игла разрушает мембрану баллон 4 и газ –витиснитель подается в корпус огнетушителя 1 и образует в нем избыточное давление. После этого огнетушитель готов к выбрасыванию огнетушащего вещества в ячейку пожара.
Дальше поднять огнетушитель за ручку 10; держась одной рукой за рукав 3, направить пеногенератор в направлении ячейки пожара. Нажать на рычаг управление клапаном 9 и начать гашение.
Углекислотные огнетушители применятся, как правило, для гашения пожара класса В (горение жидких веществ, кроме тех, которые могут гореть без доступа воздуха) и электрооборудования под напряжением к 1000 В при условии ограничения приближения к токопроводящим частям на расстояние не ближе 1 м.
Рис. 4.2 Огнетушители вуглекислотні ОУ- 2 и ОУ-5:
Для приведения в действие таких огнетушителей нужно:
раструб огнетушителя 3 направить на ячейку пожара (раструб легко фиксируется в удобный позиции для выбрасывания огнетушащего вещества);
удалить предохранительную чеку 8;
нажать на рычаг управления клапаном 9, одновременно держась за ручку 10.
Дальше начать выбрасывание огнетушащего вещества на ячейку пожара.
Во время гашения пожара класса В раструб огнетушителя должен быть направлен в основу ячейки пожара, который находится ближе к оператору. Нельзя браться руками за раструб, потому что температура снегоподобной углекислоты, которая выбрасывается, представляет минус 78 °С.
Рис. 4.3. Огнетушитель углекислотный ОУ-25:0
Порошковые огнетушители используются для гашения пожаров классов А, В и С (горение твердых, жидких и газообразных веществ) и электроустановок под напряжением до 1000 В. Вид материалов и веществ, горение которых можно гасить, зависит от типа порошка.

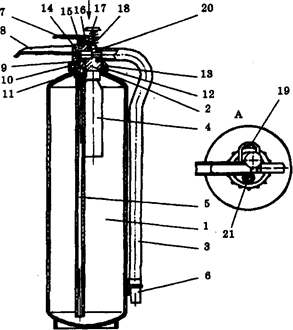

Рис. 4.5. Огнетушитель порошковый ОП-9:
Для прекращения выбрасывания огнетушащего вещества необходимо отпустить рычаг 7.
Перемещение иглы для разрушения мембраны баллона с газом-вытеснителем может осуществляться в других моделях огнетушителей, например ОПУ- 5 (рис. 4.6), не нажатием кнопки, а подниманием ручки 2.
Строение закачанного огнетушителя ОП-Ю(з) приведено на рис. 4.7.
Для приведения огнетушителя в действие необходимо взять за ручку 7 и поднести к месту пожара; опустить огнетушитель на землю и выдернуть предохранительную чеку 11; взять огнетушитель за ручку 7, направить насадку 15 на охваченную пламенем поверхность и нажать на рычаг 8. При этом опускается клапан 5 и газо-порошковая смесь поступает под действием давления через сифоновую трубку 2 в канал в головке 6, шланг 10 и насадку 15 и подается в виде струи в очаг пожара. Для прекращения выбрасывания порошка необходимо рычаг 8 отпустить.
Рис. 4.6. Огнетушитель порошковый унифицированый ОПУ-5:

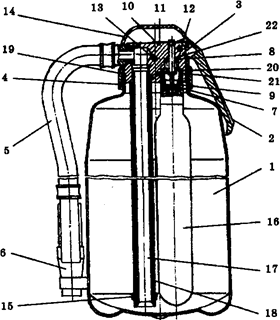

Рис. 4.7. Огнетушитель порошковый унифицированный ОП-Ю(з) :
Огнетушители следует размещать в легкодоступных и заметных местах, в которых исключается прямое попадание солнечных лучей и непосредственное влияние отопительных и нагревательных приборов. Их следует устанавливать в коридорах, около входов или выходов из помещений, а также в пожаробезопасных местах, непосредственно на технологическом оборудовании, транспортных средствах.
Переносные огнетушители должны размещаться путем:
навешивания на вертикальные конструкции на высоте не больше 1,5 м от уровня пола к нижнему торцу огнетушителя и на расстоянии от дверей, достаточном для их полного открывания;
установление в пожарные шкафы рядом с пожарными кранами, в специальные тумбы, а также на пожарные щиты (стенды).
При этом размещение огнетушителей должно осуществляться таким образом, чтобы обеспечивалась возможность чтения маркировки на их корпусах.
Эксплуатация и техническое обслуживание (ТО) огнетушителей осуществляются в соответствии с требованиями, изложенных в технических паспортах заводов-изготовителей, а также регламентах ТО.
Введенные в эксплуатацию огнетушители должны иметь:
инвентарные номера по принятой на объекте системе нумерации;
пломбы на устройствах ручного пуска;
бирки и маркировки на корпусе;
красное сигнальное окрашивание согласно государственным стандартам.
Кнопка пуска должна четко отлиться на фоне других деталей огнетушителя.
Зарядно-пусковые устройства огнетушителей должны быть оснащенные устройством блокирования для предотвращения случайного приведения к действию от вибраций, стряхивания, случайного нажатия на элементы управления.
Огнетушители, размещенные вне помещений или в неотопительных помещениях и не предназначенные для эксплуатации при минусовых температурах, необходимо снимать на холодный период года. В таких случаях на пожарных щитах и стендах вмещается информация о месте расположения ближайших огнетушителей.
Огнетушители, которые устанавливаются на транспортных средствах, должны комплектоваться специальными кронштейнами для размещения и оперативного снятия.
Порядок применения огнетушителей: пенного, порошкового, углекислотного типа
Пожар – наиболее распространенная чрезвычайная ситуация, возникающая внезапно. Она сопряжена не только с материальным ущербом, но и с риском для жизни и здоровья. В таком случае важно заблаговременно к ней подготовиться.
Наличие поблизости огнетушителя и умение им правильно пользоваться поможет предотвратить распространение небольшого возгорания и избежать крупных негативных последствий.
Огнетушители имеют свою квалификацию в зависимости от используемого средства пожаротушения – пена, порошок, СО2.
Как правильно ими пользоваться?
Рассмотрим, какие особенности в использовании каждого вида устройства для ликвидации пожара существуют, и как правильно и быстро с помощью них справиться с возгоранием.
Пенного типа
Данное устройство запрещено использовать в ситуации, когда огонь возник на электроустановках или проводах, находящихся под напряжением. Это связано с тем, что состав пены включает воду, а вода и электричество являются весьма опасным сочетанием. Пенный огнетушитель имеет насадку и специальный газовый баллон. Именно он дает давление, под действием которого пенообразователь из баллона поднимается вверх, при взаимодействии с воздухом образуется пена.
Подготовка огнетушителя к применению и работа с ним
Чтобы использование огнетушителя было безопасным и эффективным, необходимо его ремонтировать и перезаряжать только в специальных местах (станциях). Также важно отправлять устройство на регулярные проверки.
Результаты заносятся в журнал учета. Срок использования огнетушителей составляет 10 лет при соблюдении сроков проверки и перезарядки (ежегодно).
Обязательно проверяйте лицензию или сертификаты, которые дают право организации заниматься обслуживанием таких устройств.
У исправного огнетушителя чека и пломба не должны иметь повреждений.
Порошкового типа
Схема приведения в действие данного устройства точно такая же, как у пенного типа. Первое действие заключается в избавлении от фиксатора – блокатора (чеки или пломбы). Далее следует нажать на кнопку или воспользоваться рычагом. Они находятся на верхней части корпуса. В некоторых моделях присутствует вентиль для запуска газогенерирующего устройства.
Основные рекомендации по применению, которые сделают тушение более эффективным.
Даже, если вы окончательно справились с огнем, никогда не теряйте бдительности и не поворачивайтесь к нему спиной. Нужно некоторое время проследить за потушенным местом пожара, так как есть вероятность повторного возгорания.
Воспользовавшись огнетушителем, не забудьте его перезарядить. Проверять такой тип следует каждый год. Отправлять на перезарядку (даже если вы им не пользовались) следует каждые 5 лет хранения.
Углекислотного типа
Такие устройства характеризуются тем, что огнетушащие вещества в них неизменно находятся под давлением собственных паров или сжатого газа. Они универсальны. Использоваться их можно практически при любых видах пожара. Особенно они эффективны для тушения электроустановок. Исключения лишь составляют те виды веществ, которые могут гореть без кислорода. К ним относятся газы (природные, промышленные) и щелочные металлы.
При эксплуатации нельзя браться за раструб незащищенными руками, т.е. без перчаток. Из-за сильного охлаждающего эффекта, температура раструба может резко понижаться до – 70 градусов. Возможны термические ожоги кожи.
Приведение в действие углекислотного огнетушителя
Они бывают двух видов: ручные и передвижные. Рассмотрим, как необходимо ими пользоваться.
Проверять их следует каждый год. Обычно проводится взвешивание. Перезаряжать также следует раз в 5 лет.
Ознакомьтесь с дополнительным материалом:
Порядок и правила применения
Независимо от вида тушащего вещества и типа огнетушителя следует придерживаться некоторых общих рекомендаций при их использовании. Это позволит сделать их применение более эффективным.
Основные правила обращения с огнетушителем
Требования и техника безопасности при использовании
Важно. При тушении пожара с помощью пенного или водного огнетушителя необходимо обесточить помещение и оборудование.
Передвижной огнетушитель должен быть снабжен предохранительным устройством от превышения давления выше допустимого значения (ГОСТ 12.2.085).
Предохранительное устройство на огнетушителе от превышения давления
По степени воздействия на организм человека заряды не должны превышать 3-й класс опасности по ГОСТ 12.1.007-76 ССБТ. Вредные вещества. Классификация и общие требования безопасности.
Запрещается. Эксплуатировать огнетушители при появлении вмятин, вздутий или трещин на корпусе огнетушителя, на запорно-пусковой головке или на накидной гайке, а также при нарушении герметичности соединений узлов огнетушителя или при неисправности индикатора давления.
Запрещается:
Принцип работы огнетушителя порошкового
Порошковый огнетушитель: принцип действия, устройство, назначение и характеристики
Порошковый огнетушитель – устройство для нейтрализации и устранения возгорания методом выпуска огнетушащей смеси, содержащейся в нем.
Виды ликвидируемых возгораний
Принцип действия порошкового огнетушителя позволяет бороться со следующими классами воспламенений:
Виды по объему
Порошковые устройства могут быть переносными и передвижными. На многих предприятиях имеются первые варианты, объем которых находится в интервале 1-10 л.
Общепринятая аббревиатура порошкового огнетушителя – ОП. К этому названию в зависимости от модели добавляется цифра 1, 2, 5, 10, 50 или 100. Она отражает средний параметр защищаемой площади. Например, ОП-2 – 20 кв. м, а ОП-10 – 100 кв. м.
В зависимости от вида, назначения и принципа действия порошкового огнетушителя, его комплектация должна включать такие элементы:
Структура и основы работы
Устройство порошкового огнетушителя и принцип его действия отражены на схеме ниже.
Чтобы активировать устройство, следует действовать по такому алгоритму:
На эти действия уходят считанные секунды.
В самом баллоне при отведении ручки запуска активизируется источник газа.
Он смешивается с порошком и образует в корпусе сильное давление.
Оно выталкивает созданную смесь для тушения пламени.
В целом принцип действия порошкового огнетушителя таков: функциональный газ оказывается в корпусе.
При реакции запорно-пусковой технологии порошок следует по сифонной трубке в шланг и к насадке.
Он подается дозировано или единым объемом. А попав на очаг воспламенения, порошок блокирует огонь от воздуха.
В этом и заключается его основная функция.
По данной причине порошковые аппараты не могут устранять пожары без наличия кислорода.
Также существуют автоматические модели. И когда температура в помещении доходит до критических параметров, они активизируются самостоятельно.
Огнетушащий компонент
Таковым в порошковых устройствах является измельченная вариация минеральных составов.
Как правило, это соли:
В основную смесь также добавляются компоненты, не допускающие порчу порошка, например: тальк, нефелин соединения на основе кремниевой органики
Так как в основе принципа действия порошкового огнетушителя лежит давления спрессованного газа для выбрасывания порошка, то тщательно подбирается вид этого газа. Чаще всего это кислород либо азот. Они обладают необходимыми свойствами для нормального функционирования механизма.
Принцип действия порошкового углекислотного огнетушителя основывается на стремительном расширении сосредоточенного в нем газа. В результате чего выделяется холод в определенном количестве. Поэтому раструбы для выхода огнетушащего элемента (таковым здесь является жидкий диоксид углерода) всегда пластиковые или металлические. В первом случае применяется особый термостойкий материал.
Такие баллоны часто задействуют в офисах, так как в процессе тушения они не загрязняют компьютеры и прочую оргтехнику.
Потенциальная площадь обороны находится в диапазоне 10-550 кв. м.
Углекислотный баллон проявляет наибольшую эффективность на начальных этапах распространения огня и в тех зонах, где в силу разных обстоятельств нельзя применять воду.
Конструкция
Рисунок 3. Устройство огнетушителя ОП–4(з).
4 — ручка для переноски
7 — индикатор давления
Принцип действия
Для приведения огнетушителя в действие необходимо:
Проверить наличие рабочего давления в корпусе по индикатору 7.
За ручку 4 поднести огнетушитель к месту пожара с наветренной стороны на расстояние не менее 3–4 м.
Выдернуть чеку 5 и направить сопло головки 8 на очаг пожара.
Нажать на ручку запуска 6.
После окончания тушения необходимо нажать на ручку запуска и выбросить остаток порошка, при этом сопло головки должно быть направлено в сторону от себя.
Принцип действия
Принцип работы огнетушителя основан на создании избыточного давления в корпусе огнетушителя углекислотой, которая подается из баллона с рабочим газом. Под этим давлением порошок поступает к выпускному клапану и через насадок при открывании выпускного клапана выбрасывается на очаг пожара. В случае повышения давления воздуха в сосуде при закрытом выпускном клапане до 1,5 МПа (15 кгс/см2) сбрасывание давления будет происходить через предохранительный клапан, установленный на крышке сосуда.
Для приведения огнетушителя в действие необходимо:
Подвести огнетушитель к очагу загорания (на расстояние 5-10 м от очага) и установить его в вертикальное положение.
Снять выпускной клапан и размотать шланг. Убедиться в отсутствии на шланге перегибов и скручиваний.
Сорвать пломбу и повернуть рычаг запорной головки баллона с рабочим газом 2 до отказа (открыть вентиль баллона).
Через 3-5 с начать тушение, открыв выпускной клапан, с ближнего края очага пожара.
Подача порошка прекращается закрытием выпускного клапана.
Разновидности
Существует всего два типа порошковых огнетушителей: закачные и газогенераторные.
В обоих случаях срабатывание происходит благодаря избыточному давлению внутри баллона.
Однако в закачных моделях газ находится в огнетушителе изначально.
Чтобы привести в действие оборудование такого типа, нужно просто открыть запорно-пусковое устройство.
Во моделях второго типа создающий давление газ вырабатывается благодаря предварительному пуску специального генертора.
