Защита пера
Каждый велосипедист хочет, чтобы его байк прослужил ему как можно больше и оставался как новенький. Во время езды по неровностям цепь раскачивается и достает до пера. Это издает не только неприятный звук, но еще и деформирует перо: сдирает с него краску и оставляет царапины.
Вследствие этого портится внешний вид байка, а рама становится подвержена коррозии. Проблема эта легко решается установкой защиты пера, которую можно не только купить в магазине, но и сделать самому.
Что такое защита пера?
Защита пера – очень простой, но нужный аксессуар. По большому счету представляет собой накладку из различных материалов, которая крепится на перо и принимает на себя все удары цепи. Изготавливаться она должна из упругих материалов, чтобы не было звуков удара.
На некоторые дорогие модели велосипедов для скоростного спуска, эндуро, трейла или фрирайда защита пера может быть сразу предусмотрена в заводской комплектации.
Так, например, на байке для даунхила Specialzed Demo 8 резиновая защита уже вмонтирована сразу в перо. На бюджетных же велосипедах она не предусмотрена, хотя нужна не меньше.
Какие бывают
Сегодня в крупных веломагазинах можно найти различные варианты защиты пера. Самые дешевые могут стоить от 150 рублей, а за передовые технологии придется заплатить около тысячи.
Итак, классическим вариантом является неопреоновая защита на липучке. Отличный выбор для тех, кто хочет сохранить внешний вид велосипеда и избавить себя от постоянного лязганья на кочках.
Обязательно следует учитывать диаметр пера перед покупкой защиты. В противном случае она будет болтаться и скатываться с рамы.
На более дорогие модели защиты изготавливаются из того же неопреона, но с добавлением полиуретана и пластика для большей прочности. Такая защита прослужит дольше, но тратиться на нее начинающим не стоит.
В последние годы стала получать распространение прозрачная защита пера. Она изготавливается из прозрачного гибкого пластика, который клеится частями на перо. Крепится он только в местах наиболее подверженных ударам.
Такую защиту практически не видно на велосипеде и она отлично справляется со своей задачей. Стоимость такого набора может достигать 1000 рублей.
Защита пера своими руками
Если же тратиться на такую «мелочь» не охота и есть уверенность, что собственное изделие будет лучше, то можно изготовить защиту пера своими руками.
Существуют различные варианты самодельной защиты в зависимости от выбранного материала. Изготовить ее можно из различных подручных материалов: шланга, старой покрышки, камеры, коврика для компьютерной мышки, шнура и прочего.
При проектировании собственного изделия следует учесть ряд моментов:
Нет смысла делать защиту по всей длине пера, поскольку около кассеты цепь не достает до пера.
А вот спереди имеет смысл сделать усиленную защиту, поскольку цепь может слететь с передней звезды внутрь и застрять между звездой и пером.
Можно крепить защиту не только на нижнее перо, но и на верхнее. На больших кочках цепь может болтаться так сильно, что будет доставать и до верхнего пера. Это особенно актуально для велосипедов, у которых маленький угол между верхним и нижним пером.
Кожаная защита
Защита пера из кожи является одним из самых оптимальных вариантов. Обычная кожа достаточно прочная и сможет прослужить ни один сезон. Кроме этого она достаточно мягкая, чтобы эффективно поглощать звук удара цепи о перо.
Для этого потребуется прямоугольный кусок кожи, желательно цельный. Размеры необходимо подбирать индивидуально в зависимости от модели байка.
Для надежности можно обернуть перо кожей в два слоя, но и одного должно быть достаточно. Крепить защиту лучше всего на пластиковые стяжки. Лишние концы штрапсов надо будет обрезать, чтобы они не попадали в колесо или цепь.
Защиту около передней системы звезд можно сделать из прочного эластичного пластика. Отлично подойдет кусок пластика от папки. Крепить его тоже следует на штрапсы.
Защита из покрышки
Часто встречаются те, кто изготавливают защиту пера из старой покрышки. Тоже достаточно неплохой вариант, который будет на порядок прочнее и долговечнее защиты из кожи.
Сначала необходимо обрезать покрышку по длине и ширине. Причем срезать лучше боковые части шины, чтобы для защиты остался только протектор. Крепиться такая защита аналогично, как и кожаная.
Как не стоит делать
При изготовлении защиты пера многие могут допустить ряд ошибок. Некоторые из них влияют на качество изделия, а некоторые и вовсе сказываются негативно на внешнем виде велосипеда.
Самым неудачным материалом для защиты пера является медицинский пластырь или изоляционная лента. Многие просто берут их и наматывают на перо, ошибочно считая, что такой способ окажется эффективным.
Эффективность такой защиты может сохраниться максимум на пару поездок по легкому бездорожью. Изолента или пластырь не достаточно прочные и цепь их легко порвет. Кроме этого на пере потом останется клей.
Второе про что, не стоит забывать — это способы фиксации защиты на пере. Некоторые крепят самодельную защиту на велик с помощью двухстороннего скотча. Скотч не будет надежно фиксировать защиту и опять же оставит следы клея на раме.
Есть те, кто используют в качестве защиты веревку или шнур. Такой способ изготовления очень легко и быстро реализовать. Веревка просто плотно наматывается на перо.
Только у него есть один серьезный минус. Такую защиту очень сложно очищать. Кроме этого, после систематических ударов цепи о веревку, она начнет распускаться. Выглядеть это будет очень некрасиво.
Подведем итог
Защита пера – элементарный аксессуар, который пригодиться абсолютно каждому любителю активного отдыха на велосипеде. Даже в городских условиях при съезде с бордюров или на других неровностях цепь будет биться о перо.
Приобрести данное изделие можно в любом велосипедном магазине, но и сделать защиту пера велосипеда своими руками не составит труда.
Для чего нужна защита пера велосипеда
Защиту пера велосипеда ещё называют защитой от цепи. Часто при съезде на велосипеде с бордюра правое заднее нижнее перо рамы, где проходит цепь, начинает царапаться.
Что такое перо велосипеда
Цепь находится под правым крылом и царапается обычно при переключении скоростей. Когда цепь на маленькой звезде спереди и на маленькой звезде сзади, она слегка провисает, и когда вы наезжаете на кочку или неровность, бъет по перу велосипеда. Это приводит к сколам лака и краски и делает внешний вид велосипеда неэстетичным. Цепь ударяется по перу и нарушает покрытие, что в последствии может привести к корозии металла, и избежать этого помогает защита пера велосипеда.
Для чего устанавливается защита пера велосипеда
Можно так же сделать защиту пера самостоятельно из кожи. Для этого нужно отмерить отрезок кожи во всю длину пера, Отсутпить со стороны задней втулки 3 см, и ещё 3 см со стороны каретки от большой звезды. Здесь нужно закрепить пластиковую накладку, необходимую для того, чтобы во время закусывания цепи не рвался кожаный участок защиты, а так же не повреждалась краска на пере. Пластиковая накладка закрепляется в первую очередь, а затем на неё основной отрезок кожи, а после него маленький. Кожу оборачивается вокруг пера внахлест. Для красоты старайтесь сделать стык снизу пера или со стороны колеса, зафиксируйте стяжками. Периодически можно чистить кожу кремом для обуви так же для красоты.
Существует также специализированная защита пера, которую можно купить в магазинах с велоаксессуарами. Она сделана из неопреновой ткани с липучками по бокам. Перья имеют переменное по длине сечение, поэтому применяют специальный крой ткани.
Сейчас можно выбрать защиту пера любой цветовой гаммы, так, чтобы она попадала в цвет рамы велосипеда. На ней же располагаются надписи со светоотражающим эффектом, что очень хорошо помогает в темное время суток и дополнительно обеспечивает безопасность велосипедисту.
Зачем нужна защита пера и как ее сделать своими руками
4 минут Автор: Михаил Скворцов 2426
У велосипеда есть «перья». Так называются части рамы под цепью, где находится заднее колесо. Два пера идут от картечного узла к центру заднего велоколеса. При катании по неровным поверхностям, при агрессивной манере езды цепь царапает и пачкает смазкой перо. Также повреждения могут начаться при смене скоростей и катании на невысоких скоростях, когда цепь провисает и бьёт раму. Поэтому для сохранения красивого внешнего вида и функционала байка нужна защита пера.
Кружок «умелые ручки»
Фирменная защита, продающаяся в магазинах, стоит неоправданно дорого. Но есть много способов поставить защиту заднего пера велосипеда своими руками. Сложность в том, что с задней стороны рама почти прилегает к колесу, и просто обмотать место изолентой не получится: лента ляжет неаккуратно и неплотно.
Умельцы придумали много способов ограды пера велосипеда от повреждений и грязи. Например, садовый шланг. Прозрачный шланг нужно подогнать по размеру рамы, разрезать вдоль и нацепить на место. Закрепить конструкцию можно стяжками для проводов. Крепите шланг в трёх местах, получится функционально и стильно. Для большей эстетики попробуйте закрепить шланг двусторонним скотчем. Это делается так:
Защита пера обеспечивается и термополистиролом. Это строительный материал для утепления. Правда, он бывает только синий. Закрепить его на пере можно степлером, предварительно надев на раму разрезом спереди. После завершения апгрейда конструкцию нужно развернуть, чтобы швы не были видны. Плюсы этого варианта в мягкости полистирола, он не повредит цепь.
Для девушек-мастериц защита пера получится из плотной ткани: джинса, дайвинга, драпа. Для закрепления пришейте липучки с двух сторон. Такой вариант подойдёт для сити-байков и тех велосипедистов, которые не гоняют по пересечённой местности и в плохую погоду. А для женских велосипедов тканевая защита станет отличным аксессуаром, её даже можно менять в зависимости от настроения.
Народные умельцы наловчились делать защиту пера из любых материалов. Например:
Также в качестве подсобного материала используют другие составные части велосипеда, например, старую камеру, грипсы (велосипедные ручки), шины. При создании защиты важно помнить, что она нужна для таких целей:
При этом она не должна травмировать саму цепь.
Что продают в магазинах?
В веломагазинах набалдашники на перья байка стоят от 100 до 1000 рублей. Их производят как именитые бренды (Shimano, Cube), так и неизвестные фирмы. Чем качественнее материал и прочнее сшит, тем выше стоимость защиты.
Например, чёрная неопреновая защита длиной 26 сантиметров обойдётся в 300 рублей. Прозрачная или чёрная защитная наклейка от Lizard skin обойдётся в 900 рублей. Пластмассовую защиту купить можно за 150 рублей, подобрав нужный яркий цвет, но прослужит такое «оперение» недолго. При этом размеры у заводской защиты пера стандартные, она не подойдёт для самостоятельно собранного байка или велосипеда с необычными характеристиками.
Защищать от повреждений можно не только раму у цепи, но и вилку около переднего колеса байка. Также для уменьшения повреждений магазины предлагают специальный щиток для цепи и звезды.
Из чего состоит велосипед. Устройство велосипеда
Как называются основные части современного велосипеда по-русски и по-английски
Конструкция велосипеда кажется простой: рама, руль, седло и два колеса, педали и цепь — ничего сложного. Но это только на первый взгляд. Мы собрали в единый список детали и элементы, которые можно встретить в большинстве современных моделей, и перечень получился довольно большой.
Запчасти на А-Г
Mеханическое или гидравлическое устройство, в конструкции велосипеда предназначенное для смягчения ударов колес о грунт. Может находиться в передней вилке и/или в задней части рамы под сиденьем.
Деталь из гибкого материала (кожи, резины, пластика), расположенная на конце щитка для дополнительной защиты велосипедиста от летящих из-под колеса брызг воды или грязи.
Парная деталь, часть рамы велосипеда; труба небольшого диаметра, соединяющая подседельную трубу с местом крепления втулки заднего колеса. В конструкцию рамы велосипеда входят два верхних пера, идущих вдоль правой и левой сторон заднего колеса.
Часть рамы велосипеда; труба, соединяющая подседельную трубу с рулевой трубой. Может иметь различный наклон и форму, определяя геометрию рамы и назначение велосипеда.
Деталь, к верхней части которой крепится вынос руля, к нижней — переднее колесо. Может изготавливаться из различных материалов, иметь различную форму и дополняться амортизаторами.
Центральная деталь велосипедного колеса; состоит из оси, подшипников и корпуса, к которому крепятся спицы. Втулка заднего колеса, в отличие от втулки переднего колеса, имеет посадочное место для задних звезд.
Деталь, которая крепит руль к верхнему концу вилки.
Парная деталь руля велосипеда, представляющая собой ручки или наконечники на концах руля. Могут быть сделаны из резины, мягкого пластика, кожи или других материалов, которые делают захват руля рукой комфортным и эргономичным.
Запчасти на Д-И
Другое название — «петух». Съемная деталь, которая устанавливается между концом нижнего пера рамы, и задним переключателем скоростей для того, чтобы принимать на себя энергию удара и деформироваться в случае падения велосипеда или удара по заднему переключателю. Деталь также носит названия «сменный крюк» или «серьга на раму».
Место установки колеса, особая форма открытой крепежной петли. «Дропаут» означает, что колесо буквально выпадет из места крепления, если не будет закреплено, например, эксцентриком.
Механизм, обычно с троссовым приводом, который перемещает цепь по задним звездам для переключения передач велосипеда. В некоторых современных моделях велосипедов используется электронная система переключения передач с электрическими кабелями вместо тросов.
Устройство для остановки или замедления велосипеда, как правило, расположенное на задней части рамы или во втулке заднего колеса. Может управляться тормозными ручками, закрепленными на руле. Может быть различной конструкции или отсутствовать в моделях велосипедов с одной передачей, в которых остановка происходит движением ног назад.
Cпециальный кожух, который устанавливается над цепью и передней звездой для того, чтобы исключить попадание одежды велосипедиста между звездой и звеньями цепи.
Колесо с зубьями, которое сцепляется с цепью; одна из деталей кассеты или системы звезд.
Запчасти на К-О
Часть велосипедной трансмиссии; состоит из оси и подшипников, устанавливается в кареточный стакан для крепления шатунов на раме велосипеда. Благодаря подшипникам, позволяет шатунам вращаться свободно.
Место соединения подседельной трубы, нижней трубы и нижних перьев велосипеда, также место установки каретки.
Деталь велосипедной трансмиссии, состоящая из нескольких звезд различного диаметра от большего к меньшему, которая крепится ко втулке заднего колеса велосипеда. По звездам кассеты с помощью заднего переключателя перемещается цепь, меняя передачи велосипеда.
Колесо в традиционном понимании. В велосипедной конструкции колесо состоит из центральной втулки, обода, спиц, внутренней камеры с ниппелем для подачи и откачки воздуха, покрышки. Набор колес по-английски называется wheelset или wheel set.
Парная деталь, часть рамы велосипеда; труба, соединяющая стакан каретки с местом крепления втулки заднего колеса. В конструкцию рамы велосипеда входят два нижних пера, идущих вдоль правой и левой сторон заднего колеса.
Часть рамы велосипеда; труба, соединяющая кареточный стакан с рулевой трубой.
Деталь колеса велосипеда; представляет собой клапан, который открывается для впуска газа в камеру (например, воздуха для накачивания шины), а затем автоматически закрывается и остается герметичным, благодаря давлению в камере и/или пружине, чтобы предотвратить выход газа.
Часть колеса, к наружной части которой прикреплена покрышка чаще с камерой внутри, а ко внутренней — спицы, идущие ко втулке колеса. Может являться частью тормозной системы велосипеда. Ободы колес, предназначенные для использования с ободными тормозами, имеют гладкие параллельные боковые поверхности, к которым прижимаются тормозные колодки для обеспечения торможения. Ободы колес с дисковыми или барабанными (расположенными внутри втулки) тормозами могут не иметь таких поверхностей.
Приспособление, с помощью которого колесо крепится в дропаутах. В современных велосипедах часто используются эксцентрики — оси с зажимным крепежным механизмом, который позволяет быстро снимать и устанавливать колесо.
Запчасти на П-У
Деталь, которую велосипедист толкает ногой, чтобы привести велосипед в движение. Состоит из оси с подшипником, прикрепленной к шатуну, и платформы, на которую ставится стопа ездока. Платформа может быть плоской или иметь специальное крепление к обуви велосипедиста.
Часть трансмиссионной системы велосипеда; деталь, обычно с троссовым приводом, которая перемещает цепь от одной передней звезды к другой, тем самым переключая передачи. В некоторых современных моделях велосипедов используется электронная система переключения передач с электрическими кабелями вместо тросов.
Устройство для остановки или замедления велосипеда, расположенное на вилке велосипеда. Управляется тормозными ручками, установленными на руле. Может быть различной конструкции или отсутствовать в моделях велосипедов с одной передачей, в которых остановка происходит движением ног назад.
Другое название — «планетарная коробка передач». Это втулка заднего колеса велосипеда, внутри которой расположена система переключения передач. Шестерни и механизм изменения передаточного отношения находятся в смазке в закрытой защитной оболочке.
Часть рамы велосипеда; относительно вертикальная труба, идущая от сиденья к кареточному стакану. В подседельную трубу вставляется подседельный штырь с сиденьем.
Штырь (узкая труба), к верхней части которого крепится сиденье, а нижняя часть вставляется в подседельную трубу рамы и используется для регулировки высоты посадки велосипедиста в зависимости от того, как глубоко штырь вставлен в трубу.
Резиновая покрышка в традиционном понимании. Трубчатая шина, размещаемая поверх камеры на ободе колеса. Большинство шин используются с внутренними надувными камерами, но также встречаются бескамерные шины и обода. Может иметь различный рисунок протектора для использования велосипеда в различных условиях.
Основная деталь велосипеда, состоящая из нескольких труб, соединенных в форме многоугольника. Обеспечивает места для крепления колес, руля, сидения и других компонентов, которые составляют велосипед. Может иметь различную геометрию и изготавливаться из различных материалов, в зависимости от назначения велосипеда.
Современная и наиболее распространенная конструкция рамы велосипеда состоит из двух треугольников: основного треугольника (нижняя труба, верхняя труба, рулевая труба, подседельная труба) и двойного заднего треугольника (подседельная труба, пара задних верхних и пара задних нижних перьев). Такая конструкция рамы известна как «алмазная» рама. В расширенный набор или фреймсет (frameset), поставляемый производителями рам, дополнительно могут включаться вилка, рулевая колонка и/или подседельный штырь.
Зубчатый ремень из углепластика/карбона для передачи усилия от передней звезды (или звезд) к задней звезде (или звездам). Используется в качестве альтернативы металлической цепи.
Съемный кожух (оплетка, покрытие), в котором движется трос. Обычно представляет собой композитную конструкцию, состоящую из гладкой или смазанной лубрикантом внутренней оболочки, продольно несжимаемого слоя, такого как спиральная обмотка или пучок проволоки, и защитного наружного покрытия.
Набор элементов, предназначенный для обеспечения вращения вилки в рулевой трубе рамы. Состоит из верхней и нижней чашек, подшипников и нескольких упорных колец.
Другое название — «рулевой стакан». Часть рамы велосипеда, находящаяся на стыке верхней и нижней труб рамы. В рулевую трубу устанавливается рулевая колонка и вилка.
Типы велосипедной подвески
Существуют различные вариации компоновки линков и перьев, всё это делается для достижения определенных целей – «правильной» кинематики или проще говоря работы. И под понятием «правильная» каждый понимает что-то своё. Для одного производителя это отсутствие раскачки при педалировании, для другого – отсутствие удара в ноги при срабатывании подвески, ну и так далее. И каждый производитель бьет себя пяткой в грудь с криками, что его подвеска – самая-самая, подкрепляя свои слова всякими графиками, заумными словами и прочей маркетинговой фигнёй. Но если разобраться по сути, то существуют всего 3-4 основных типов подвески, а остальное – это только их вариации. Каждый тип имеет свои плюсы и не плюсы.
Итак, прежде всего нужно взглянуть на 4 основных типа подвески:
Термины, используемые при описании подвески будут выделены жирным шрифтом и рассмотрены в следующей статье.
Давайте же разберемся с маркировками:

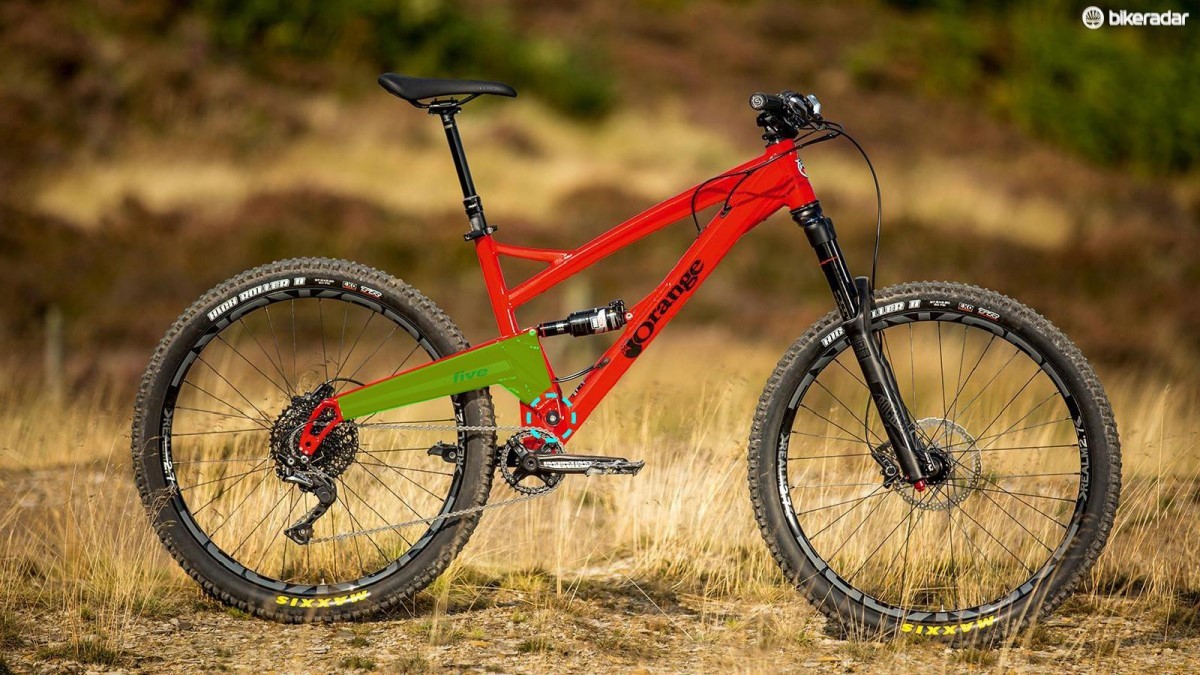

1. Однорычажка
Байки Orange – это классический пример однорычажки. Эта марка верна своим традициям и из года в год делает велосипеды на этой подвеске. Это самая простая конструкция подвески. Ось вращения заднего колеса соединена с рамой напрямую, без всяких линков. Соответственно, ось вращается вокруг единственного шарнира, а траектория движения заднего колеса – это дуга окружности с центром в шарнире.
Подвеска, построенная по такой схеме крайне линейна. Это значит, что усилие, необходимое для перемещения заднего колеса на весь его ход не возрастает к концу хода. У нас этот параметр называют рычажность (leverage curve), и она практически не меняется у однорычажных подвесок. То есть подвеска не сопротивляется сжатию к концу хода, как псевдо-четырёхрычажки и другие подвески с дополнительными линками. Во время торможения задним колесом классическая однорычажная подвеска изрядно «подтупливает», словно её кто-то сделал жестче.

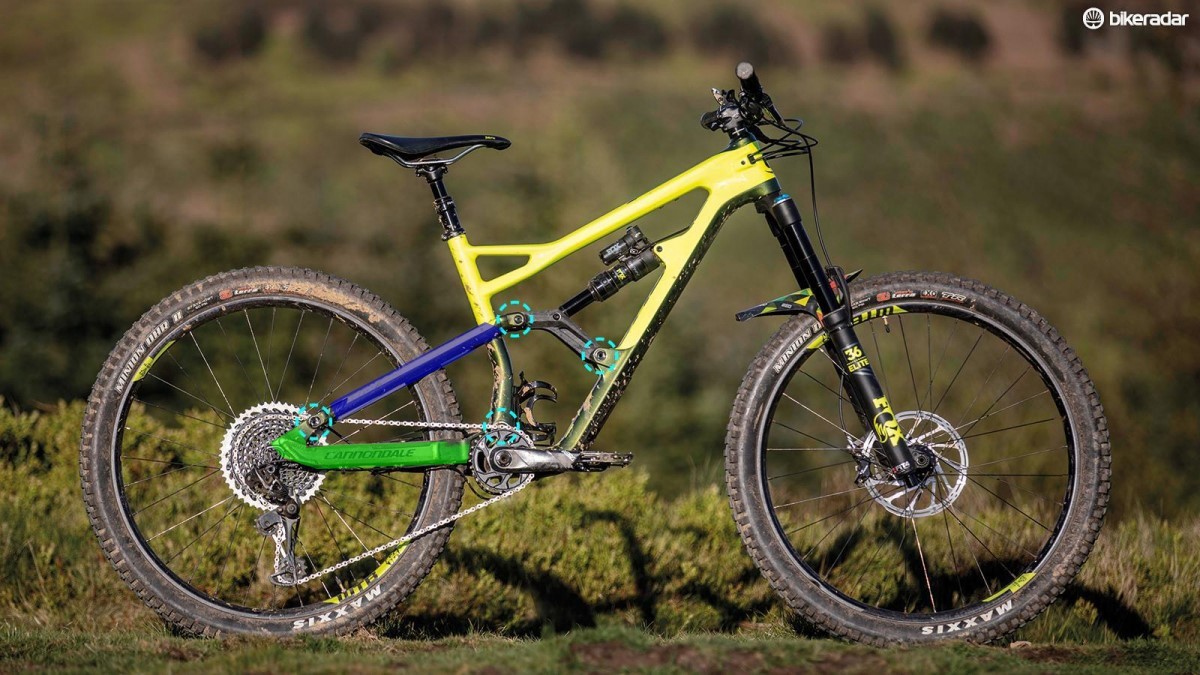

2. Однорычажка с дополнительными линками (Псевдо-четырёхрычажка)
Такая подвеска уже имеет несколько дополнительных шарниров, но по сути своей остаётся однорычажкой. Ось колеса тоже напрямую крепится к раме, а вот усилие на амортизатор передаётся уже через перья и линк. Это позволяет дизайнерам играться с рычажностью (leverage curve), делая подвеску прогрессивной в конце хода.
Конструкция очень похожа на четырёхрычажку и в былые времена «мудрые» велосипедисты советовали смотреть на шарнир соединения верхних перьев с нижними. Если он на нижних перьях, то это четырёхрычажка, а если на верхних, это однорычажка. Чаще всего это так, но, если сомневаетесь, смотрите как ось заднего колеса соединена с рамой. Если напрямую, то это однорычажка, а если через линк, то четырёхрычажка.

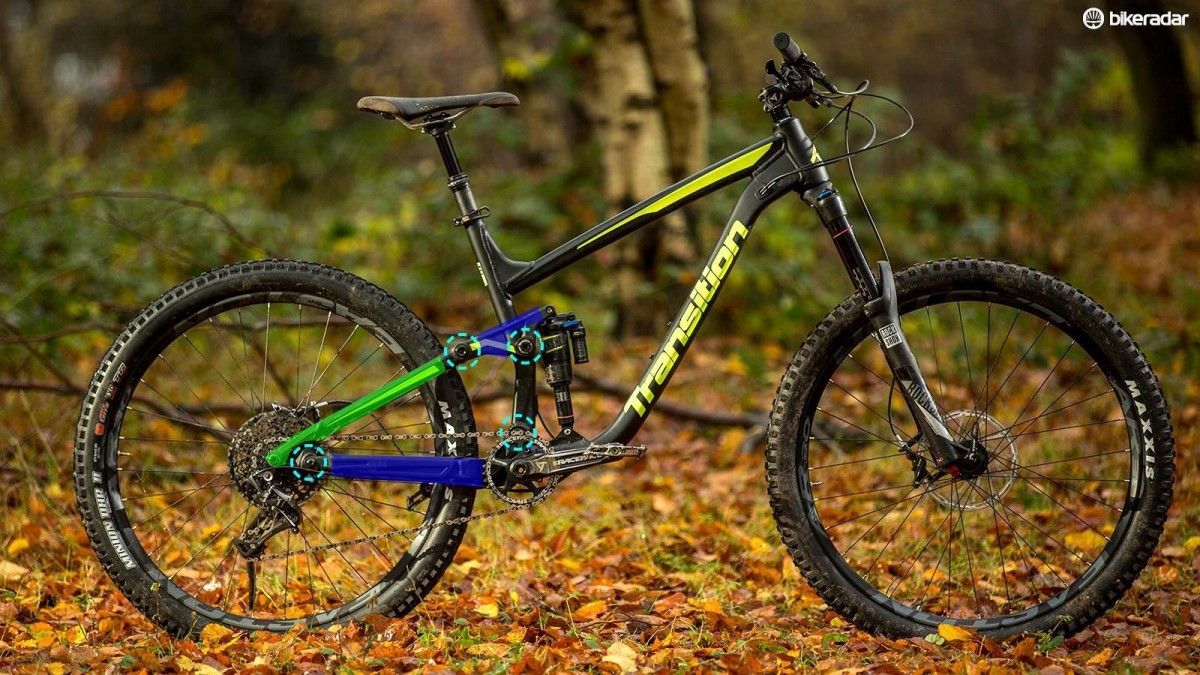

3. Четырёхрычажка (horst-link)
Четырёхрычажка или Хорст-линк – подвеска, у которой задняя ось соединена с рамой через рычаг, то есть напрямую не связана с передним треугольником. Ось вращается не вокруг какого-то определенного шарнира, а вокруг виртуальной точки (instant-centre), которая ещё и смещается во время работы подвески по кривой (centre of curvature).
Чаще всего такая подвеска весьма прогрессивна, а задняя ось движется по С-образной кривой. Как мы объясним позже, вариабельность с линками позволяет контролировать (anti-squat или сопротивление раскачке при педалировании) на всём пути работы подвески, а также минимизировать влияние торможения на работу подвески (anti-rise) и повысить её чувствительность.

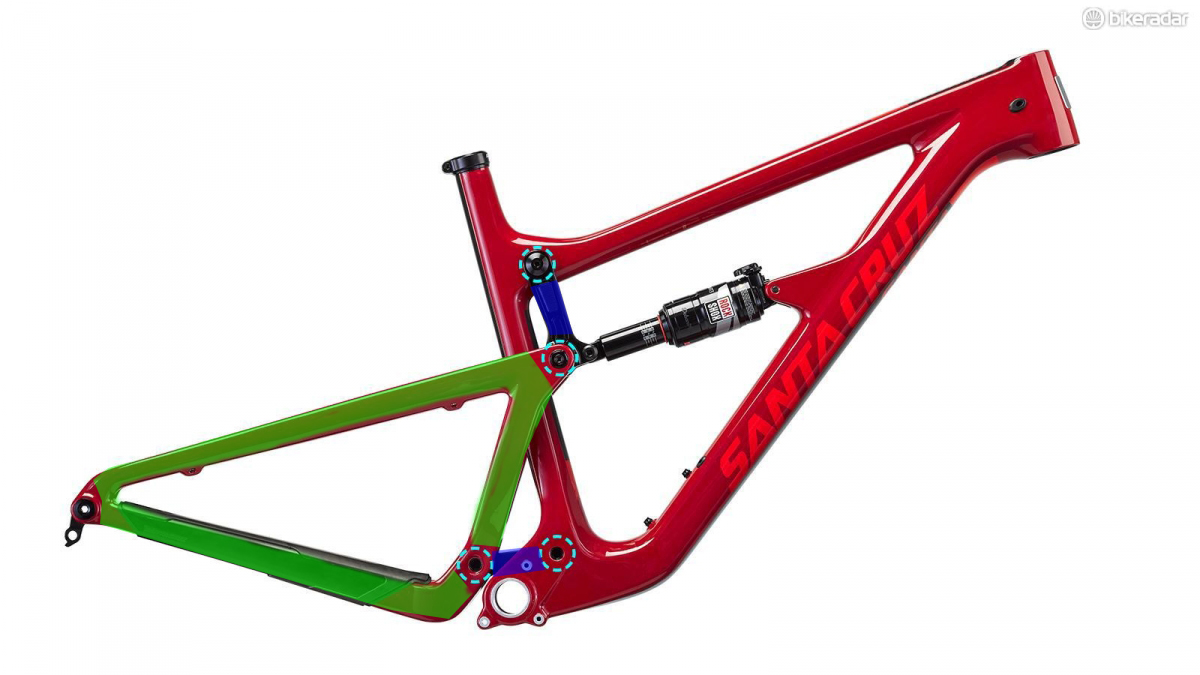

4. Виртуальная ось вращения (Virtual Pivot Point)
У подвесок с виртуальной осью вращению задний треугольник соединяется с передним через 2 параллельных линка. Принцип абсолютно такой же, как и у четырёхрычажки, только длинна линков меньше. Точка вращения заднего треугольника (или instant-centre), как и у четырёхрычажки, виртуальная и перемещается по кривой (centre of curvature). Вот, например, визуализация точки вращения на раме Pole с подвеской «EVOLINK».
Линки могут вращаться в одном направлении, как у Giant, или в разных, как у Santa Cruz. У рамы на фото выше во время работы подвески нижний линк будет вращаться по часовой стрелке, а верхний линк против часовой. Когда линки вращаются в одну сторону – работа подвески чаще всего линейна и похожа на однорычажку. Если линки вращаются в разные стороны, такая конструкция позволяет выстроить кривую работы подвески так, что она меньше раскачивается при педалировании. В общем везде есть свои плюсы и минусы.
5. Исключения

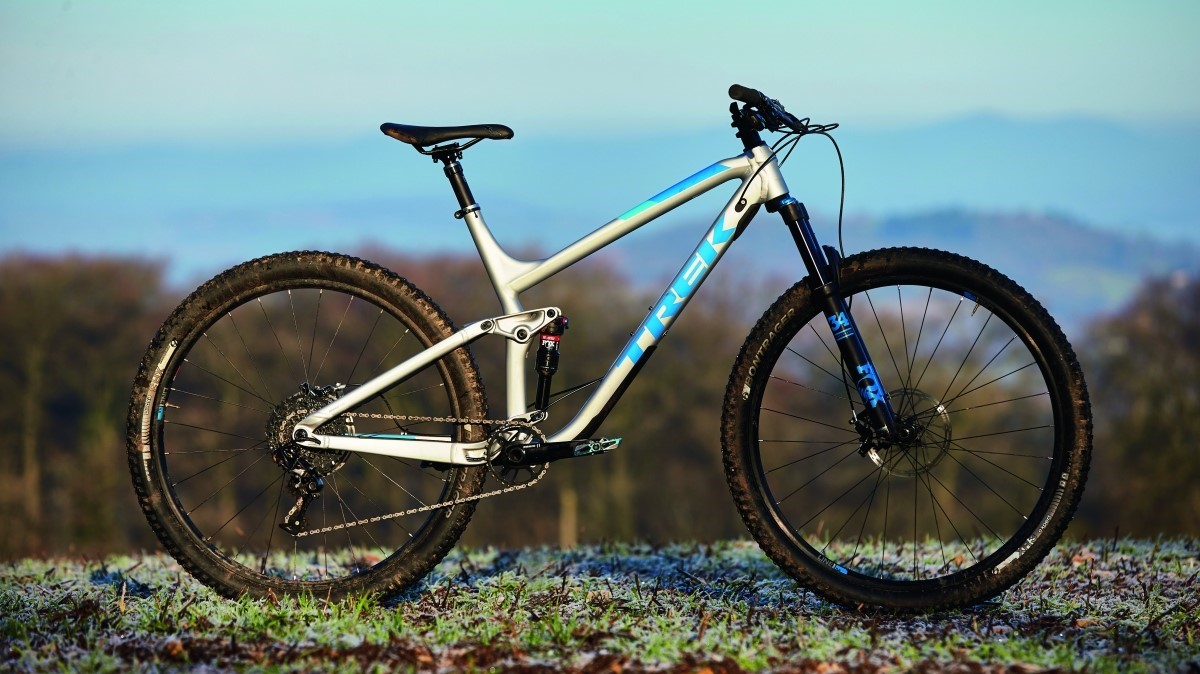

ABP от Trek’a
По сути подвеска АВР на велосипедах Trek – это однорычажка, однако задняя ось совмещена с шарниром перьев. Это позволяет получить все плюсы работы однорычажки и нивелировать её минус. Тормозной калипер крепится на верхние перья и при торможении работа подвески практически не меняемся (anti-rise). Говоря проще – дизайн АВР это гибрид между однорычажкой и четырёхрычажкой.

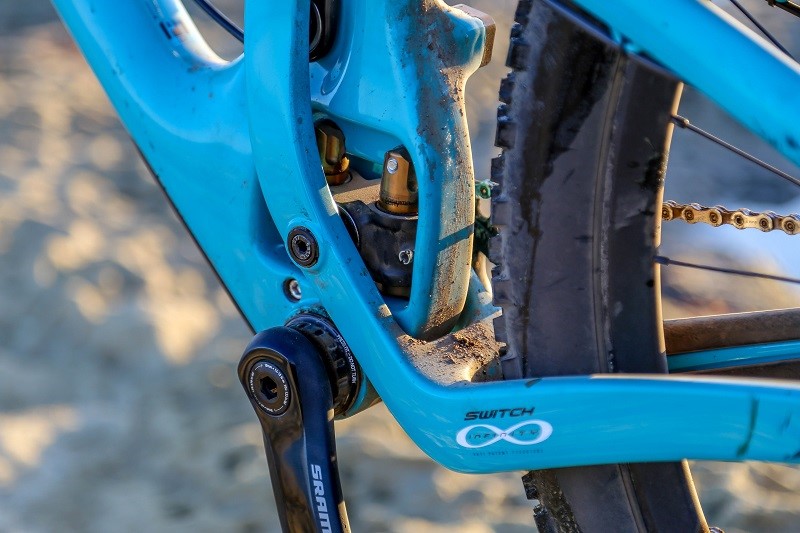

Switch Infinity от Yeti
Это своеобразная VPP, но вместо нижнего линка используется специальный амортизатор-рельса. Это отличительная особенность рам Yeti. Раньше эти ребята натурально использовали специальную «рельсу» для скольжения линков, временами даже не одну. Вот, взгляните на этот Yeti 303 DH 2009 модельного года. Одну рельсу хорошо видно под верхней трубой, другая же спряталась, она прикручена к подседельной трубе и слегка выглядывает через полость в заднем треугольнике. Весьма самобытная конструкция.
В чем смысл такой сложной конструкции? Ну, ребята из Yeti говорят, что это позволяет добиться именно такой работы подвески, которой они хотят. Но по сути нет разницы, используются классические линки или такие вот рельсы. У такой подвески тоже высокий (anti-squat) в районе сэга (тот параметр, который показывает насколько подвеска прожимается, когда вы садитесь на велосипед). Это позволяет эффективнее педалировать. А вот удар в педали (от английского pedal-kick) при работе подвески практически не ощущается. Маркетологи частенько заявляют, что такая конструкция позволяет добиться едва ли не прямой линии движения задней оси во время работы подвески. Во времена отсутствия специального ПО разные компании (например, Specialized) тоже хвастались, что их траектория движения задней оси «вертикальна», но это всё маркетинговые уловки. По факту – это не так, на скриншоте ниже красным выделена траектория задней оси, как видите – это С-образная кривая, хоть и весьма плоская.

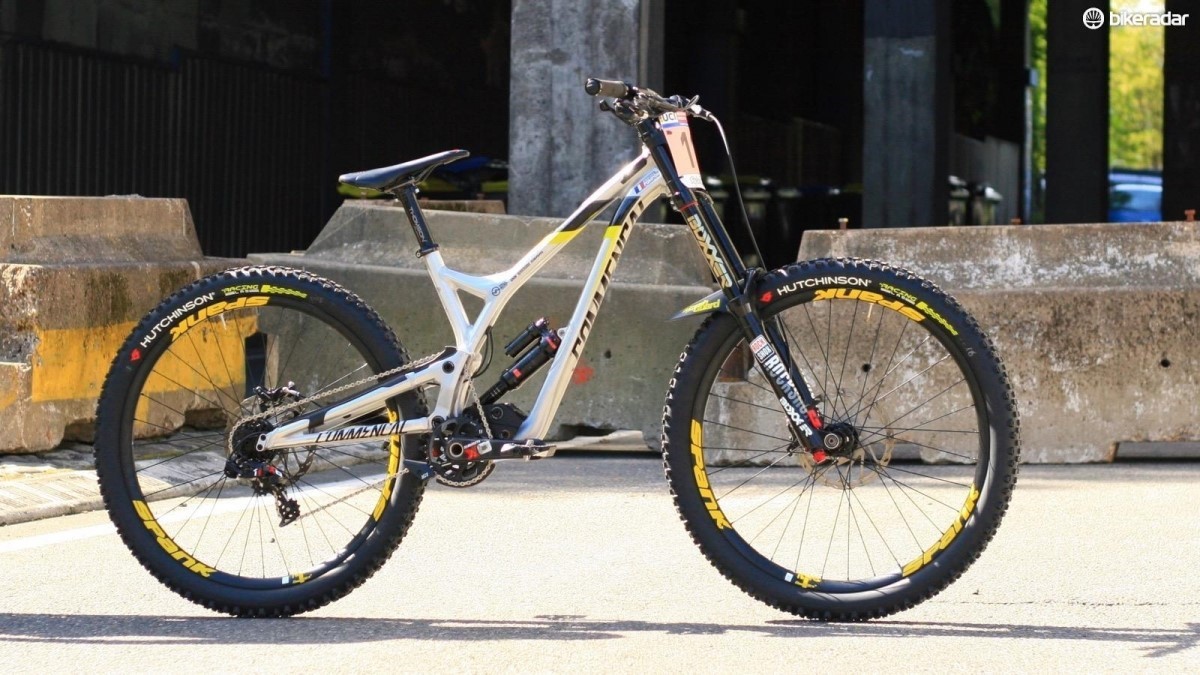

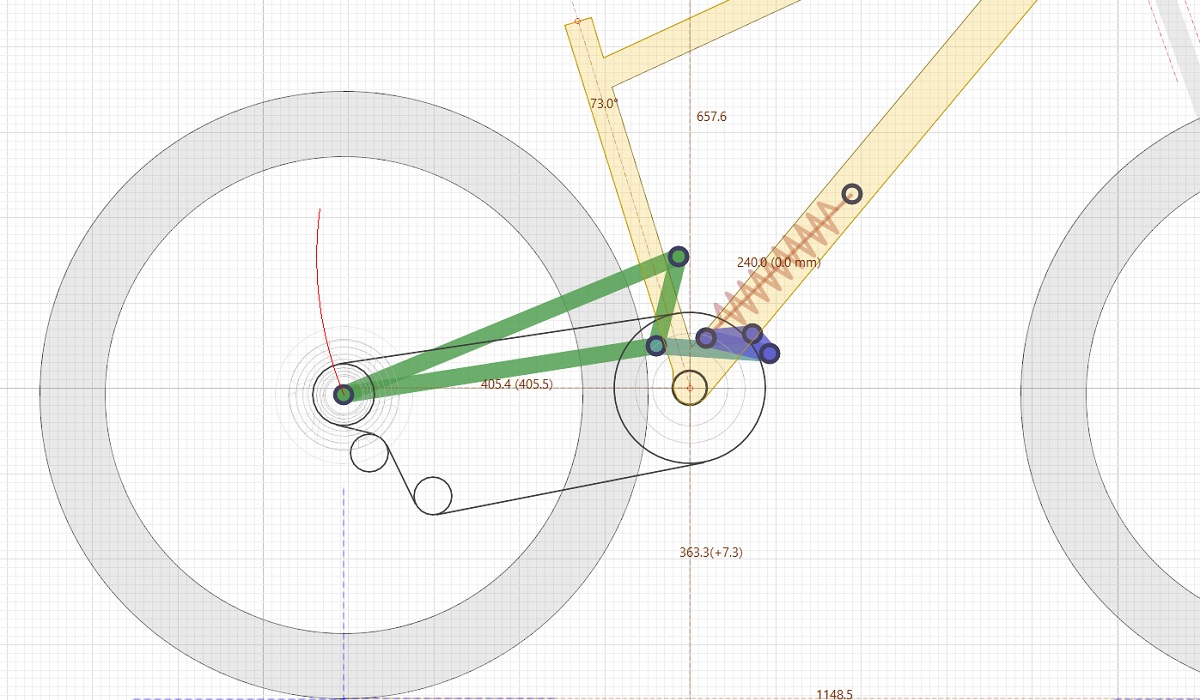

Высокий шарнир
Сейчас таким дизайном балуются Commencal и Norco со своей новой подвеской HSP. Как вы заметили – цепь здесь весьма странно проложена. При стандартной проводки цепи с таким высоким шарниром был бы чудовищный pedal-kick, а вот если цепь проходит прям через ось вращения, то pedal-kick’а практически нет.
Из минусов такой подвески можно отметить высокое влияние торможения на работу подвески (anti-rise) и сильное смещение колеса назад. Оцените насколько траектория движения задней оси смещается назад. Это делает работу подвески весьма специфичной, она стремится максимально обработать неровность, а не перекатиться через неё, а это уже влияет на управляемость велосипеда.
Вывод
Мы рассмотрели основные типы подвески и их специфические вариации. В следующей статье мы подробнее объясним термины, выделенные выше и наконец-то разберемся «что такое хорошо, а что такое плохо». Не переключайтесь!
