Паяльная маска, это просто
Пора повысить уровень качества изготавливаемых мною печатных плат.
После нескольких попыток использования ЛУТ я сразу перешёл на изготовление печатных плат фоторезистом.
Так как фоторезист позволяет сделать такое, что с ЛУТом это недостижимо. В своей статье я не буду повествовать как делать платы фоторезистом, а сразу перейду к нанесению паяльной маски.
Сначала делаю два фотошаблона один с дорожками и другой с контактами.
Далее уже на вытравленную и подогнанную печатную плату наносим паяльную маску.
Чтобы не пачкаться смешиваю пасту прямо на платке зубочисткой в пропорции 3 части резиста и одна часть отвердителя.
Тщательно всё перемешиваю и равномерно распределяю по платке.
Естественно так не оставляем. Нам понадобится трафарет. В качестве него отлично подойдёт кусок органзы натянутый на пяльцы. Конечно лучше специальный трафарет, заказал уже едит. Накрываем платку органзой и с помощью пластиковой карточки равномерно распределяем по платке.
После, нашу платку несём в тёмное место, в ванную комнату и даём полежать в темноте на росной поверхноти минут 20. Паяльная маска равномерно растечётся по платке. Потом подсушиваем плату на утюге ставлю на «1». Тут фото я не сделал как сушу на утюге. Сушим при температуре до 85 до тех пор пока плата не перестанет липнуть. Тут главное не перекалить, перекалите плата не проявится.
Итог, равномерный зелёный слой слегка просвечивающие дорожки.
Дальше накладываем фотошаблон контактных площадок.
И засвечиваем маску ультрафиолетовой лампой. Время засветки может быть от 10 до 20 минут.
После засветки, вы не увидите никаких изменений как это бывает с фоторезистом.
Проявляем нашу платку в растворе гидроксида натрия.
И вот оно чудо контактные площадки оголились.
И для закрепления сушим платку на утюге, но теперь ставим утюг на «2» температура 150 на минут так 45. Внимание плата не должна дымить. Если дымит значит высокая температура.
Следующий этап, это лужение контактных площадок сплавом Розе.
Теперь засверливаем плату и всё готово.
Конечно качество моей платки далеко от фабричной, не хватает нанесённой маркировки, это уже будет следующий раз. Для радиолюбительских поделок очень даже ничего.

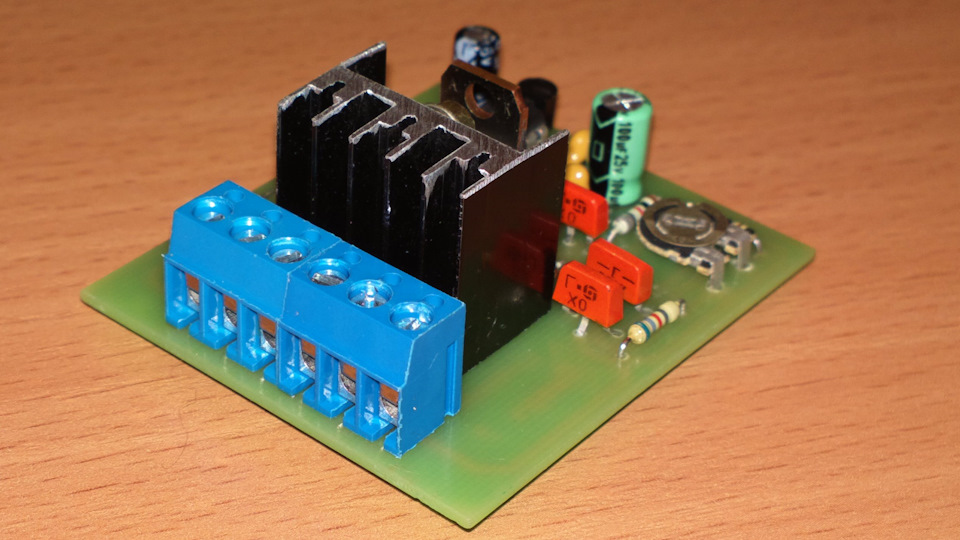

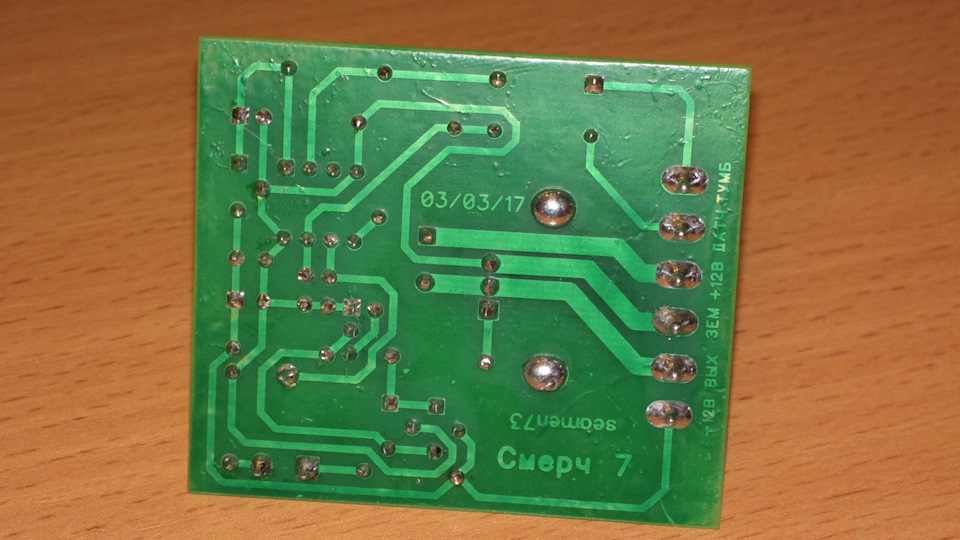

И вот конечный результат.

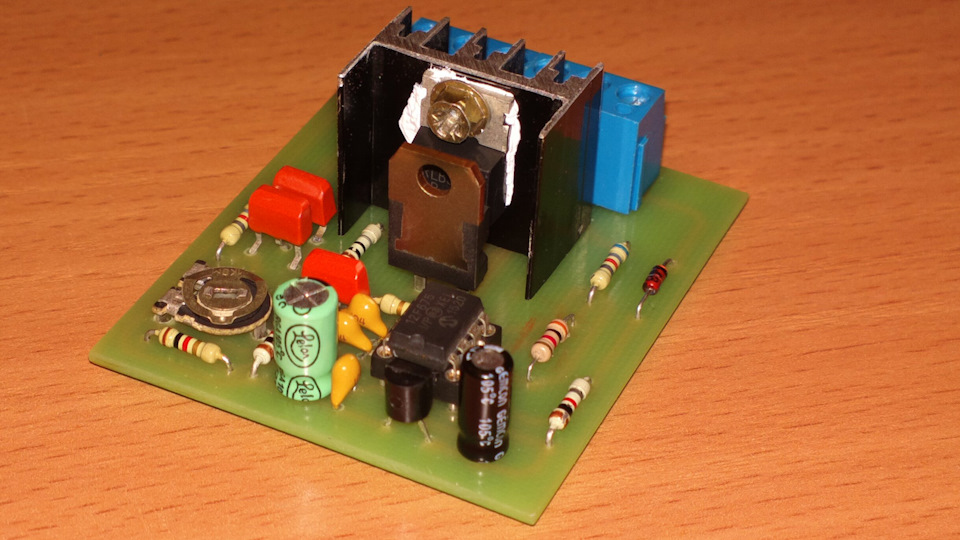

Готовое устройство контроллер вентилятора охлаждения Смерч7.
Вот и всё на этом.
Всем всего самого хорошего и удачи на дорогах.
Защитная паяльная маска
Паяльная маска (Solder Resist или Solder Mask) – обязательное теплостойкое защитное покрытие токопроводящего рисунка печатных плат. Предназначение: защита отдельных участков ПП от неблагоприятного воздействия флюса и припоя, а также влияния влажной окружающей среды и механического воздействия.
Типовое разнообразие
Финишная толщина: 20-25 мкм. Как следствие – высокие показатели точности совмещения вырезов. Создается сеткографическим методом.
Финишная толщина: 40-100 мкм. Низкие показатели точности совмещения вырезов и наличие возможности частичного «наползания» маски на контактные площадки. Не применяется для ПП 3-го и более классов точности.
Особенности нанесения
Паяльная маска наносится либо на одну (однослойные), либо на обе стороны печатной платы. Необходима обязательная изоляция, контактных областей (под вывод микросхемы и пр.) от токопроводящих элементов – проводников или отверстий переходного типа. Как результат – снижение трудоемкости/времени пайки.
При необходимости изоляции смежных контактных областей применяется метод вырезов (создание области непокрытой слоем паяльной маски). При этом размер вырезов должен быть больше на 100-150 мкм от общего размера контактной области. Расстояние от одного края паяльной маски до другого края контактной области должно находиться в пределах 50-75 мкм. Минимальная ширина перемычки – площадки между 2-мя соседними контактными областями – 75 мкм.
Процесс создания защитного слоя
Осваиваем однокомпонентную паяльную маску
Доброго времени суток.
В последнее время в среде радиолюбителей начали обретать популярность и широко применяться т.н. паяльные маски (Solder Mask или Solder Resist). Их используют для защиты проводящего рисунка в процессе производства платы, защиты отдельных ее участков от воздействия флюсов и припоев при монтаже компонентов, защиты проводников от попадания влаги в процессе эксплуатации и др. Все маски подразделяются на три основных группы: ОДНОКОМПОНЕНТНЫЕ, ДВУХКОМПОНЕНТНЫЕ И СУХИЕ ПЛЕНОЧНЫЕ. Отличительные их особенности понятны из названий. Объединяет же их то, что в процессе отвердения у них у всех участвует ультрафиолетовое излучение. Сам же процесс несколько напоминает изготовление пп при помощи фоторезиста: все те же фотошаблоны, эксперименты… кто пробовал — тот понимает. Я в свое время тоже пытался освоить эту технологию, но после нескольких часов проб и ошибок решил не использовать этот метод. Ужь очень много нюансов от которых зависит конечный вариант. А вот маски меня заинтересовали. С ними создается впечатление завершенности поделки. По логике они должны, помимо своих основных защитных свойств, обеспечить еще и удобство при монтаже и пайке деталей (это вечно растекающееся по плате олово…).
Ну, что ж, теория изучена, пора приступать к практическим занятиям. Заказал я в поднебесной однокомпонентную паяльную маску как не требующую особых изощрений и дополнительных приспособлений в процессе.
Как я уже говорил все паяльные маски требуют ультрафиолетового облучения, и эта не исключение. Была наскоро, как говорится: из того, что было и лампы для детектора сооружена установка.
А так как маска чувствительна к ультрафиолету, то и красный светофильтр.
В качестве подопытного будет выступать будущий автоматический контроллер ДХО
Платку я взял маленькую, чтобы свести к минимуму мучения и потери маски в ходе экспериментов, так как и ежу понятно, что с первого раза достичь желаемого результата вряд ли получится. Да и, просто, эта поделка была на очереди.
Скажу по секрету, что эксперимент длился два с лишним вечера. И сначала для распределения маски я использовал сам фотошаблон как это предписывают делать производители. Но, так как принтер у меня довольно староват, то изготовить качественный шаблон (приходилось печатать на одной пленке два раза — один поверх другого для лучшей контрастности) то еще мастерство. В связи с чем в качестве первого слоя я решил использовать пленку 60 микрон для ламинатора. Да и отлипает она лучше.
Максимально, насколько хватает глаз и терпения совмещаем:
Сверху придавливаем стеклом. И весь бутерброд — под УФ облучалку:
По инструкции время облучения — 40 минут. Для моей же конструкции достаточно 30. Даже не пойму почему. Вроде и лампа слабовата, всего 6 Ватт… Да только после 40 минут вся эта масса цементируется настолько, что оторвать пленку без повреждений невозможно. Даже предполагаемые площадки под пайку засвечиваются.
После засветки на некоторых форумах советуют выждать еще час т.н. полимеризации.
Ждем. Отдираем:
Сразу видно, что и в этот раз — не совсем удачно.
Оттираем. Отрезаем:
Еще мучиться и мучиться… Но, как говорится: первый блин ( а в моем случае, видимо, первая сотня ) и так сойдет.
Согласитесь, не плохо смотрится:
Ну и как итог могу сказать: старайтесь не заказывать маску зимой — боится низких температур. Возможно в этом кроется причина моих неудач. И вообще, я бы посоветовал не жмотиться, как я, а купить сухую пленочную паяльную маску. Хотя она и стоит на порядок дороже, зато, судя по видео процесс с ней куда легче. Я летом так и поступлю, а пока у меня есть чем заморочиться.
Спасибо за внимание.
Нанесение паяльной маски
Пора повысить уровень качества изготавливаемых мною печатных плат.
После нескольких попыток использования ЛУТ я сразу перешёл на изготовление печатных плат фоторезистом.
Так как фоторезист позволяет сделать такое, что с ЛУТом это недостижимо. В своей статье я не буду повествовать как делать платы фоторезистом, а сразу перейду к нанесению паяльной маски.
Сначала делаю два фотошаблона один с дорожками и другой с контактами.
Вот таким принтером я делаю слайды.
Далее уже на вытравленную и подогнанную печатную плату наносим паяльную маску.
Чтобы не пачкаться смешиваю пасту прямо на платке зубочисткой в пропорции 3 части резиста и одна часть отвердителя.
Тщательно всё перемешиваю и равномерно распределяю по платке.
Естественно так не оставляем. Нам понадобится трафарет. В качестве него отлично подойдёт кусок органзы натянутый на пяльцы. Конечно лучше специальный трафарет, заказал уже едит. Накрываем платку органзой и с помощью пластиковой карточки равномерно распределяем по платке.
После, нашу платку несём в тёмное место, в ванную комнату и даём полежать в темноте на росной поверхноти минут 20. Паяльная маска равномерно растечётся по платке. Потом подсушиваем плату на утюге ставлю на «1». Тут фото я не сделал как сушу на утюге. Сушим при температуре до 85 до тех пор пока плата не перестанет липнуть. Тут главное не перекалить, перекалите плата не проявится.
Итог, равномерный зелёный слой слегка просвечивающие дорожки.
Дальше накладываем фотошаблон контактных площадок.
И засвечиваем маску ультрафиолетовой лампой. Время засветки может быть от 10 до 20 минут.
После засветки, вы не увидите никаких изменений как это бывает с фоторезистом.
Проявляем нашу платку в растворе гидроксида натрия.
И вот оно чудо контактные площадки оголились.
И для закрепления сушим платку на утюге, но теперь ставим утюг на «2» температура 150 на минут так 45. Внимание плата не должна дымить. Если дымит значит высокая температура.
Следующий этап, это лужение контактных площадок сплавом Розе.
Теперь засверливаем плату и всё готово.
Конечно качество моей платки далеко от фабричной, не хватает нанесённой маркировки, это уже будет следующий раз. Для радиолюбительских поделок очень даже ничего.
И вот конечный результат.
Готовое устройство контроллер вентилятора охлаждения Смерч7.
Вот и всё на этом.
Всем всего самого хорошего и удачи на дорогах.
