Что это значит? Разъясняем самые распространенные термины из мира винила
Когда речь заходит об узкоспециализированных областях, к которым как раз и относится грамзапись, знакомые слова порой приобретают новое значение. А некоторые приходится слышать впервые. Заглядывайте в этот глоссарий, когда встретите что-то непонятное в статьях о виниловых дисках и проигрывателях для них. Или лучше добавьте страницу в закладки.
Сохранить и прочитать потом —
180 GR. Данная пометка указывает на увеличенную по сравнению со стандартной массу грампластинки. Диски таких изданий эффективно противостоят паразитным резонансам в виниловом тракте и более долговечны.
7” (45-ка, сингл). Формат маленькой пластинки, каждая сторона которой содержит одну песню. Скорость воспроизведения таких синглов, как правило, составляет 45 об/мин.
Belt drive (пассиковый привод). Способ передачи вращения от электродвигателя на опорный диск с помощью гибкого замкнутого ремня. Его материалом может быть резина, синтетическая или металлическая нить.
Color vinyl (цветной винил). Специальные издания грампластинок для коллекционеров, в виниловую массу которых вместо сажи добавляются красители – красный, зеленый, синий и т.п.
Direct drive (прямой привод). Способ непосредственной передачи вращения оси электродвигателя на опорный диск.
LP (лонг-плей, англ. long play). Буквально: «долгоиграющая пластинка» диаметром 30 см для воспроизведения на скорости 33,3 об/мин. В настоящее время является стандартом для издания музыкального альбома на виниле.
MC (moving coil). Картридж/звукосниматель, в основе работы которого лежит подвижная катушка. Считается, что из-за уменьшенной массы магнитной системы он более чуткий и «певучий», чем ММ-вариант, но уровень выходного сигнала у такой конструкции намного ниже, и он нуждается в качественном усилении.
ММ (moving magnet). Картридж/звукосниматель, в основе работы которого лежит подвижный магнит. Самый распространенный вариант головки звукоснимателя для виниловых пластинок.
Picture disc. Специальные издания грампластинок для коллекционеров с нанесенными на их рабочие поверхности изображениями обложек либо других картинок.
RIAA (кривая RIAA). На грампластинке невозможно зафиксировать низкочастотный сигнал с большой амплитудой колебаний. Чтобы обойти это ограничение, используется предварительная эквализация басов на рекордере мастер-диска. Во время воспроизведения пластинки с помощью фонокорректора выполняется эквализация «в обратную сторону» для восстановления исходного спектра сигнала. Форма кривой амплитудно-частотной коррекции и описывается стандартом RIAA, который охватывает все виниловые издания, начиная с 1950-х годов.
VTA (Vertical Tracking Angle, вертикальный угол слежения). Представляет собой угол между кантеливером (иглодержателем) и плоскостью пластинки. От корректности этого показателя зависит величина интермодуляционных искажений. Поскольку толщина виниловой массы и высота картриджа могут различаться, у ряда тонармов предусмотрена регулировка VTA.
Адаптер 45 RPM. Многие синглы прошлых лет выпускались с большими посадочными отверстиями для проигрывания в музыкальных автоматах. Чтобы надежно закрепить такую пластинку на домашней вертушке, необходим переходник в виде шайбы с традиционным отверстием под шпиндель опорного диска.
Азимут. Угол между иглой звукоснимателя и поверхностью винила, который в идеале должен прямым, то есть составлять 90 градусов. Это необходимо для параллельности граней иглы и канавок на пластинке. Неправильный азимут ведет к уменьшению площади поверхности соприкосновения иглы и звуковой дорожки (то есть к ухудшению звучания) и неравномерному износу грампластинки.
Антискейтинг. При движении иглы звукоснимателя из-за центростремительной силы давление на внутреннюю и внешнюю стенку канавки грампластинки становится неравномерным, что ведет к дисбалансу каналов и росту искажений в одном из них. Для борьбы с этим явлением в тонармах применяются компенсаторы скатывающей силы. Они создают обратное усилие, поворачивающее тонарм от центра пластинки. Для этого используются дополнительные грузы, закрепленные на нити, спиральные пружины и однополюсные пары магнитов.
Весы. Инструмент, который показывает подлинную величину прижимной силы тонарма с иглой.
Выходное напряжение (чувствительность) картриджа. Уровень сигнала в милливольтах (мВ), генерируемого магнитной системой фонокартриджа при считывании записи с грампластинки. Для ММ-головок этот показатель составляет 4–6 мВ. У МС-картриджей чувствительность гораздо ниже – начинаясь с 0,1 мВ, она достигает лишь 2,5 мB у моделей с самыми большими катушками.
Емкость нагрузки. Паспортная величина в спецификациях картриджа, которая определяет минимальное значение емкости на входе фонокорректора.
Заход (overhang, свес). Выступание иглы за центр шпинделя в крайнем положении тонарма. Чтобы тонарм имел минимальную угловую ошибку в различных точках пластинки, значение свеса иглы должно соответствовать паспортному.
Кантилевер (иглодержатель). Представляет собой маленький рычаг из низкорезонансного материала (соединения на основе бора, титана, углерода и др.), к которому крепится игла. Через кантилевер в магнитную систему передаются колебания иглы, вызванные движением по канавке грампластинки.
Импеданс (сопротивление) нагрузки. Паспортный параметр в спецификациях картриджа, который определяет минимальное значение сопротивления на входе фонокорректора. Для ММ-головок обычно составляет 47 кОм. Для МС-моделей эта величина может быть разной, например 100 Ом, и требует возможности подстройки на входе фонокорректора.
Клэмп (прижим для виниловых пластинок). Груз, устанавливаемый на шпиндель поверх пластинки для ее более плотной сцепки с опорным диском и наращивания общей инерционной массы. Единых правил применения клэмпа не существует – все зависит от конструкции стола и, скорее, подбирается опытным путем на слух. Слишком тяжелый клэмп представляет собой вредную нагрузку на подшипник двигателя и может деформировать пластинку по центру. Клэмпы также бывают цангового типа с точной регулировкой давления.
Мат. Специальная прокладка между опорным диском и грампластинкой, предназначенная для ее изоляции от механической системы проигрывателя. Изготавливаются маты из резины, пробкового дерева, кожи, войлока и т.п.
Прижимное усилие. Значение веса в граммах-силы, с которым игла картриджа давит на поверхность пластинки.
Противовес тонарма. Проградуированная шайба с резьбой, закрепленная на конце тонарма и позволяющая изменять прижимное усилие на иглу.
Слипмат. Часто мат и слипмат путают между собой, хотя это противоположные по назначению аксессуары. Если традиционный мат препятствует проскальзыванию пластинки, то слипмат диджеи используют во время манипуляций с дисками, чтобы быстро и легко проворачивать их вперед-назад.
Стол, шасси. Общее название конструкции привода и станины проигрывателя винила за вычетом тонарма.
Субдиск. Диск малого диаметра, который связан пассиком с двигателем. На него устанавливается опорный диск с грампластинкой.
Тонарм. Механический рычаг, который обеспечивает движение иглы по звуковым канавкам. Тонармы бывают прямые, S-образные и тангенциальные; они изготавливаются из различных материалов – стали, алюминия, углерода и т.д.
Трекинг. Паспортная величина максимальной амплитуды в микрометрах, с которой игла в канавке может перемещаться до достижения порогового значения искажений.
Уровень (level). Измерительный инструмент в виде прозрачной колбы с жидкостью и пузырьком в ней. Применяется для оценки параллельности плоскости, на которой установлен проигрыватель винила, и его стола, а также при настройке параллельности шелла и грампластинки.
Шаблон. Семейство инструментов для настройки оптимального положения иглы в канавке. К нему относятся схемы с нулевыми точками, призмы с градуировкой и т.п.
Шелл (держатель звукоснимателя). Узел на тонарме для крепления картриджа. Шеллы бывают съемные и несъемные, с различными способами крепления картриджа. Вес шелла с крепежом следует учитывать при расчете резонансной частоты системы игла-тонарм.
Эффективная длина тонарма. Расстояние от вертикальной оси вращения тонарма до иглы. Стандартные величины этого параметра начинаются от восьми и достигают 12 дюймов. Чем больше эффективная длина, тем меньше угловая ошибка считывания у иглы в различных частях пластинки.
Эффективная масса тонарма. Инерционная масса тонарма, паспортная величина, которая приводится производителем и используется при расчете сочетаемости с картриджем определенной динамической податливости.
Как сделать шаблон для настройки картриджа
Но у универсального шаблона есть свои недостатки, учитывает все геометрические параметры конкретно вашего проигрывателя. Что делать?
Будем рисовать самостоятельно!
В идеале, нужны линейка, компьютер с чертежной программой, принтер. Но у нас будет полный хардкор)))
1) Ищем в документации на проигрыватель расстояние от оси диска до оси тонарма. Если таковой нет, измеряем самостоятельно.

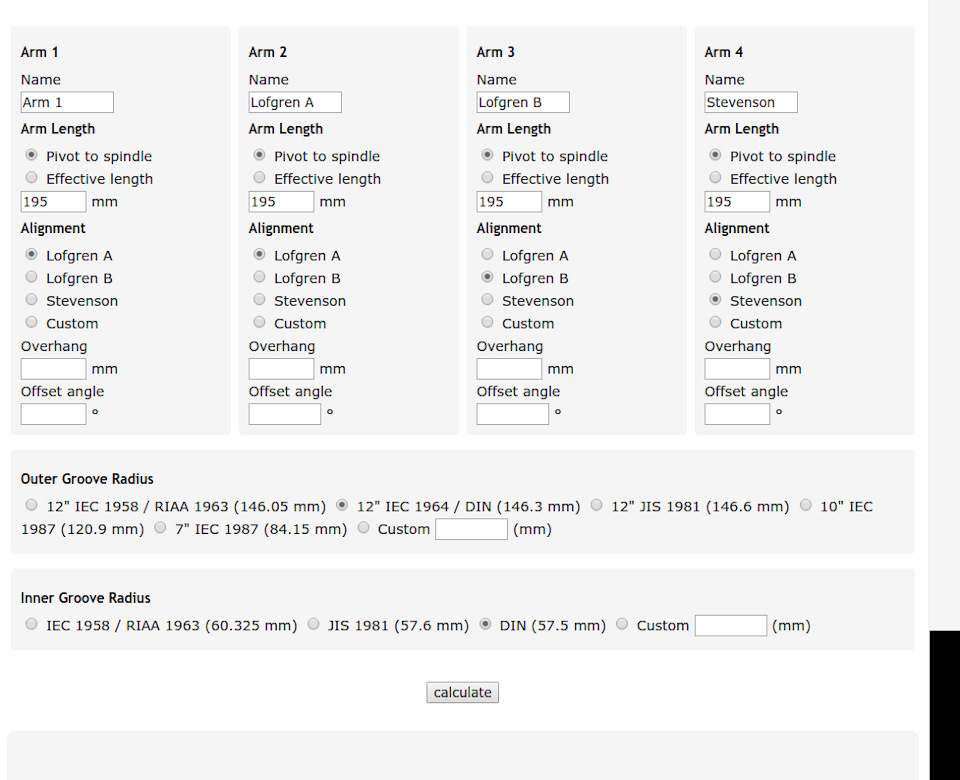

2) Открываем калькулятор и в графу «pivot to spindle» вбиваем измеренное расстояние.
Выбираем внешнюю дорожку 146,3мм и внутреннюю 57,5мм
Ликбез по методике расчета:
Stevenson — минимум искажений в центре диска, за счет увеличения их в начале.
Löfgren A (он же Baerwald) — среднее, примерно одинаковое, значение искажений по всей записи, как результат, самое минимальное среднее арифметическое.
Löfgren В — минимум искажений в середине записи за счет увеличения в начале и в конце записи.
Определяемся с методикой расчета по которой будем строить шаблон и приступаем к построению.
А теперь обещанный хардкор, который можно заменить компьютером с чертежной программой.
Берем миллиметровку (чертежная бумага в клеточку с ячейкой 1х1мм), линейку, острый карандаш, ластик, циркуль.
1) Циркулем чертим окружность ф7,0мм, это наша ось на которую одеваем пластинку.
2) Из центра начерченной окружности, циркулем строим окружности с радиусами внутренней и внешней РАСЧЕТНЫХ контрольных нулевых точек («inner null point» и «outer null point» из калькулятора). Это точки в которых игла вашего проигрывателя будет строго перпендикулярна записи и не иметь вообще никаких искажений.
3) Из того же центра, строим окружность с радиусом нашей измеренной «базы» (расстояние от оси диска до оси тонарма).
4) Из того же центра опускаем перпендикулярную прямую вниз до пересечения с окружностью внутренней контрольной точки. Все, первая контрольная нулевая точка на нашем шаблоне получена.
5) Из полученной контрольной точки чертим циркулем окружность с радиусом РАСЧЕТНОЙ эффективной длины (effective length). Там где эта окружность пересечется с начерченной ранее окружностью с радиусом «базы» — это будет ось поворота тонарма.
6) Из полученной оси поворота тонарма, циркулем строим окружность с радиусом РАСЧЕТНОЙ эффективной длины. Она обязательно пройдет через полученную ранее внутреннюю контрольную точку. Кроме того, по этой линии будет следовать игла при повороте тонарма. Эта окружность наша эффективная длина.
7) Из центра диска, проводим прямую к месту пересечения окружности эффективной длины и окружности внешней контрольной точки. Все, вторая контрольная нулевая точка на нашем шаблоне получена.
8) Из полученных контрольных нулевых точек, строим перпендикулярные прямые к линиям проведенным из центра диска. По этим линиям потом будем настраивать угол захода иглы.

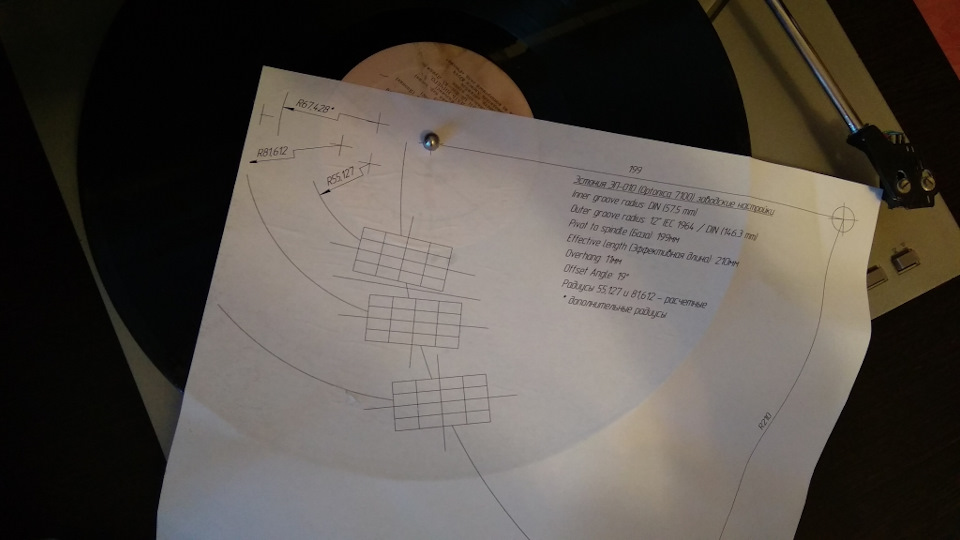

Должно получиться что-то типа этого:
9) Наводим красоту и можно переходить к следующему этапу изготовления. Если шаблон чертился на компьютере, то перед распечаткой нужно проверить настройки принтера, что б не было масштабирования, а после печати проверить соответствие напечатанных линий их реальным размерам.
Удобный шаблон
Для удобства дальнейшего пользования, достаем из мусорного ведра РОВНУЮ пластинку, моем ее от грязи, вытираем и бросаем на проигрыватель. Очень аккуратно вырезаем отверстие в шаблоне по начерченной окружности оси диска и бросаем шаблон на пластинку.
Смотрим как лежит и аккуратно клеим шаблон на пластинку.
Как засохнет, обрезаем лишнее.
Вот так можно сделать шаблон конкретно для своего проигрывателя.
З.Ы. Про настройку и как им пользоваться, могу написать в новой теме. Народу давно сидящему на игле может будет не интересно, а новичкам может оказаться полезно.
НАСТРОЙКА ТОНАРМА И КАРТРИДЖА ВИНИЛОВОГО ПРОИГРЫВАТЕЛЯ
НАСТРОЙКА ТОНАРМА И КАРТРИДЖА ВИНИЛОВОГО ПРОИГРЫВАТЕЛЯ
По теме настройки винилового проигрывателя в сети можно найти немало материалов, но все, что попадались мне на глаза, перегружены технической информацией и создают впечатление, что настроить самостоятельно тонарм вертушки – чуть проще, чем запустить андронный коллайдер. По этой причине, некоторые виниловоды предпочитают вообще не касаться своих тонармов, убеждая себя, что «не так уж и важны эти настройки».
В то же время, многие пользуются простыми вертушками, в которых кроме прижимной силы и антискейтинга ничего не регулируется, и это порождает другое распространенное мнение – а чего там вообще регулировать, все просто. К таким проигрывателям – с тонармом фиксированным по высоте и нерегулируемым по азимуту – в принципе нельзя относиться серьезно. Они настроены с усредненными допусками завода изготовителя, все будут играть плюс-минус средне и, положа руку на сердце, тонкие настройки не сильно изменят звучание этих устройств.
Разговор пойдет о проигрывателях выше среднего уровня, для которых правильная настройка картриджа и тонарма исключительно важна! Она включает в себя минимум пять параметров, и отклонение некоторых из них буквально на полмиллиметра от единственно правильного значения драматически снижает потенциал воспроизведения. Регулировка этих параметров кажется сложной только на первый взгляд, и если отсеять технические подробности, то является приятным несложным делом, наградой за которое будет на порядок более качественное звучание.
Предлагаю вашему вниманию пошаговую инструкцию, очищенную от всех технических деталей и подробностей, не имеющих значения для результата.
Если тонарм и картридж согласованы, можно переходить к настройке.
ПРИГОТОВЛЕНИЯ:
Выделите абсолютно свободный выходной день. Настройка потребует 2-4 часов сосредоточенных действий и громкого прослушивания одной и той же музыки. В идеале иметь специальный шаблон SMART VTA, но если его нет, можно обойтись без него. Подготовьте инструменты:
ПРЕДВАРИТЕЛЬНАЯ НАСТРОЙКА:
1. Выставляем проигрыватель параллельно земле при помощи пузырькового уровня. Точнее сказать, выставляем «перпендикулярно вектору земного тяготения», но это слишком мудрено, а мы договорились, что статья будет написана простым языком. Если проигрыватель ставится на виброразвязку, то сначала выставляем развязку, а потом отдельно на ней проигрыватель.
2. Если картридж устанавливается впервые, то закрепляем его винтами на шелле, не затягивая резьбу, и насаживаем клеммы проводов на контакты при помощи пинцета. Браться нужно не за проводки, а за клеммы. Чуть насадив клемму, нужно протолкнуть ее немного дальше, но без усердия – достаточно 1.5-2 мм. Иногда клеммы приходится предварительно расширить – для этого пригодится зубочистка.
На заглавном фото показан картридж на легком шелле, интегрированном с тонармом. Чаще всего приходится устанавливать картриджи на обычные шеллы, размером около 7 см. В этом случае нужно убедиться, что кончик иглы расположен от резинового колечка хвостовика картриджа на расстоянии 50 мм. Для этого можно использовать специальный шаблон или сделать его самому, начертив на куске стекла две линии на таком расстоянии.
3. Кладем на диск проигрывателя любую недорогую пластинку и выставляем «на глаз» высоту тонарма – шелл должен быть параллелен поверхности пластинки. Более точную регулировку выполним чуть позже при помощи колоды визиток. Иногда изменение высоты тонарма всего на ОДНУ (!) карточку заметно влияет на звук, прибавляя или уменьшая ВЧ.
4. Регулируем положение картриджа относительно тонарма по нулевым точкам шаблона. Для этого кладем на пластинку распечатанный шаблон, надев его отверстие на шпиндель проигрывателя, и опускаем иглу картриджа на шаблон, предварительно установив на тонарме минимальный вес. Ослабляя и подтягивая крепежные винты и осторожно передвигая картридж на шелле вправо-влево и вперед-назад, нужно добиться того, чтобы игла попадала точно в две указанных точки на шаблоне, и в обеих точках боковые стенки картриджа должны быть параллельны вертикальным линиями на шаблоне, а передняя стенка параллельна горизонтальной линии. Добившись нужного результата, туго, но без фанатизма затяните крепежные винты.
5. Выставляем азимут иглы. Проще всего сделать это с помощью шаблона SMART VTA. Если его нет, придется использовать зеркало положите на пластинку зеркальце и опустите на него иглу. Игла и ее отражение должны составлять идеально прямую линию, что укажет на точное положение иглы относительно поверхности пластинки – строгий перпендикуляр, 90 градусов. Если игла отклоняется относительно перпендикулярного положения, ослабьте фиксационные винты шелла и аккуратно поверните его на оси тонарма по часовой или против часовой стрелке, чтобы добиться прямого угла. Учтите, что такая регулировка все равно является приблизительной. Азимут иглы чувствителен к микронным отклонениям и выставить его точно можно только с помощью специального прибора, о котором поговорим в конце.
Вместо зеркальца полезно приобрести лазерную видео пластинку 80х годов. По размеру она соответствует LP диску и пригодится также для точной установки силы антискейтинга.
6. Выставляем точный прижимной вес – он указан в техническом паспорте картриджа и разнится для разных моделей. Если технического паспорта нет, рекомендуемый прижимной вес легко находится в интернете – достаточно ввести марку картриджа и слова «прижимной вес» или «tracking force». Для картриджей с высокой податливостью (комплиансом) прижимная сила обычно находится в диапазоне 1-1.3 грамма. Для низкоподатливых картриджей прижимная сила стоставляет 2-3 грамма.
Выполнив первые 6 пунктов инструкции, вы закончили грубую настройку тонарма: шелл параллелен пластинке, игла опускается точно в две контрольные точки на шаблоне, картридж параллелен вертикальным линиям на шаблоне и перпендикулярен горизонтальным, игла строго перпендикулярна лежащему на пластинке зеркалу, прижимной вес соответствует паспортному. Выставьте среднее значение антискейтинга, и перейдем к более тонкой настройке.
ТОНКАЯ НАСТРОЙКА
1. ВЫСОТА ТОНАРМА – УГОЛ VTA. Поставьте хорошо знакомый тестовый трек и вслушайтесь в звучание, отмечая степень детальности и тональный баланс – соотношение НЧ, СЧ и ВЧ. Теперь возьмите стопку визиток и вложите ее в пространство между основанием проигрывателя и тонармом таким образом, чтобы в случае ослабления крепежных винтов, тонарм остался на картах и не изменил положения по высоте. Вам нужно сделать так, чтобы удалив из стопки одну карточку, вы опустили тонарм ровно на эту самую высоту – на высоту одной карты. Точно так же, добавив одну-две карты к стопке, вы поднимите тонарм на высоту добавленных карт.
Запомните количество карт (лучше запишите), при котором тонарм остается в первоначальном положении – «на глазок» параллельно пластинке. В конце-концов это положение может оказаться самым правильным, и вы всегда сможете к нему вернуться.
Изменение высоты тонарма на несколько десятых миллиметра (высоту одной карты), изменяет на микроны угол положения иглы относительно канавки (угол VTA), и эта микроскопическая разница влияет на звук! Чем выше поднимается тонарм в основании, тем больше наклоняется вперед игла, смещая тональный баланс в сторону ВЧ. Чем ниже тонарм опускается, тем больше игла наклоняется назад, и тональный баланс смещается в сторону НЧ. Слишком низкое расположение тонарма снижает детальность – пластинка начинает бубнить, теряет ВЧ. Слишком высокое расположение тонарма может порадовать в первый момент звоном тарелочек, но недостаток НЧ и завышенные средние частоты быстро омрачат эту радость. Перемещая тонарм вверх-вниз на высоту 1-2 карт, можно добиться оптимального звучания.
Учтите, что пластинки имеют разную толщину – более старые пластинки 60х-70х заметно толще более поздних дисков 80х годов. Это значит, что абсолютно точное выставление высоты тонарма (соответственно угла VTA) будет являться таковым только для пластинок определенной толщины. Проще говоря, правильный угол для пластинок 70х получится чуть неправильным для пластинок 80х и наоборот. Подстраивать тонарм по высоте каждый раз под разный тип пластинок – муторно, поэтому проще установить его один раз под более толстые пластинки 70х, а под тонкие пластинки подкладывать специальный тонкий мат или вообще не париться.
Некоторые прецизионные тонармы, например, Tri-Planar или Moerch DP8, имеют винтовую регулровку высоты тонарма, и угол VTA можно корректировать «на лету», буквально под каждую пластинку.
После корректировки высоты тонарма имеет смысл еще раз точно выставить по весам прижимной вес!
2. АЗИМУТ – ТОЧНАЯ УСТАНОВКА. Даже если зеркало показывает, что ваша игла стоит перпендикулярно поверхности диска, это еще не говорит о том, что азимут выставлен точно. Добиться абсолютно точной установки азимута можно только с помощью специального прибора – фозгометра и тестовой пластинки. Глаз никогда не уловит микронные отклонения азимута иглы вправо или влево, а эксперименты с картами и высотой тонарма должны были вас убедить, что такие отклонения реально влияют на звук.
Покупка фозгометра и тестовой пластинки обойдется в 350-400 долларов. Для устройства, которым вы будете пользоваться примерно раз в год, это недешево, но если вы хотите добиться от проигрывателя максимальной отдачи, то фозгометр – необходимая вещь и, его нужно купить хотя бы вскладчину на 2-3 виниловодов. ВАЖНЫЙ МОМЕНТ: перед использованием прибор необходимо откалибровать. Подробности в статье КАЛИБРОВКА ФОЗГОМЕТРА.
Очень немногие проигрыватели имеют винтовые регулировки азимута, которые позволяют отклонять иглу вправо-влево на десятые доли миллиметра (а именно о такой регулировке идет речь). Если вы планируете регулировать азимут с помощью фозгометра, просто поворачивая шелл на тонарме пальцами, то шансы выставить его точно равны шансам попасть никой в игольное ушко с вытянутой руки. Мой личный рекорд такой регулировки три минуты, но это было случайным попаданием, и порой приходиться возиться около часа.
Регулировка азимута с помощью фозгометра улучшает детальность, делает глубже сцену, выявляет послезвучия и обертона, которые раньше не считывались. Пластинки звучат живее, прозрачнее – так, словно никакого проигрывателя нет вовсе – только вы и музыка. Выполняется регулировка следующим образом:
RCA терминалы фонокабеля подсоединяются к прибору, и поочередно ставятся два трека тестовой пластинки – тестовый сигнал 1 kHz только для левого канала и точно такой же сигнал для правого. Стрелочный индикатор должен показать одинаковые значения для обоих каналов. Если правый канал показывает большее значение, то фонокартридж необходимо «повернуть» по часовой стрелке (если смотреть спереди); если большее значение показывает левый канал – требуется «поворот» против часовой стрелки.
Слово «поворот» не случайно взято в кавычки, так как речь идет о микронных значениях. Для иллюстрации тонкости этой настройки приведу пример одноопорного тонарма Mayware Formula IV. Изменение показателей прибора происходит от перемещения винтика в сердцевине противовеса даже на 2-3 оборота. Как вы думаете, насколько изменяется угол иглы относительно пластинки при изменении положения оси тонарма в результате перемещения пятиграммового винта в сердцевине сорокаграммового противовеса всего на 2-3 миллиметра. Даже удивительно, что прибор вообще считывает такую разницу!
После точной установки азимута имеет смысл еще раз попробовать поднять или опустить тонарм на высоту одной карты – результат может измениться.
UPDATE: с тех пор, как была написана эта статья, технология настройки тонармов шагнула вперед, и сегодня можно идеально точно выставить все параметры картриджа с помощью компьютерной программы Analog Magik.
